ПОСІБНИК КОРИСТУВАЧА PM4602SC DOLMAR

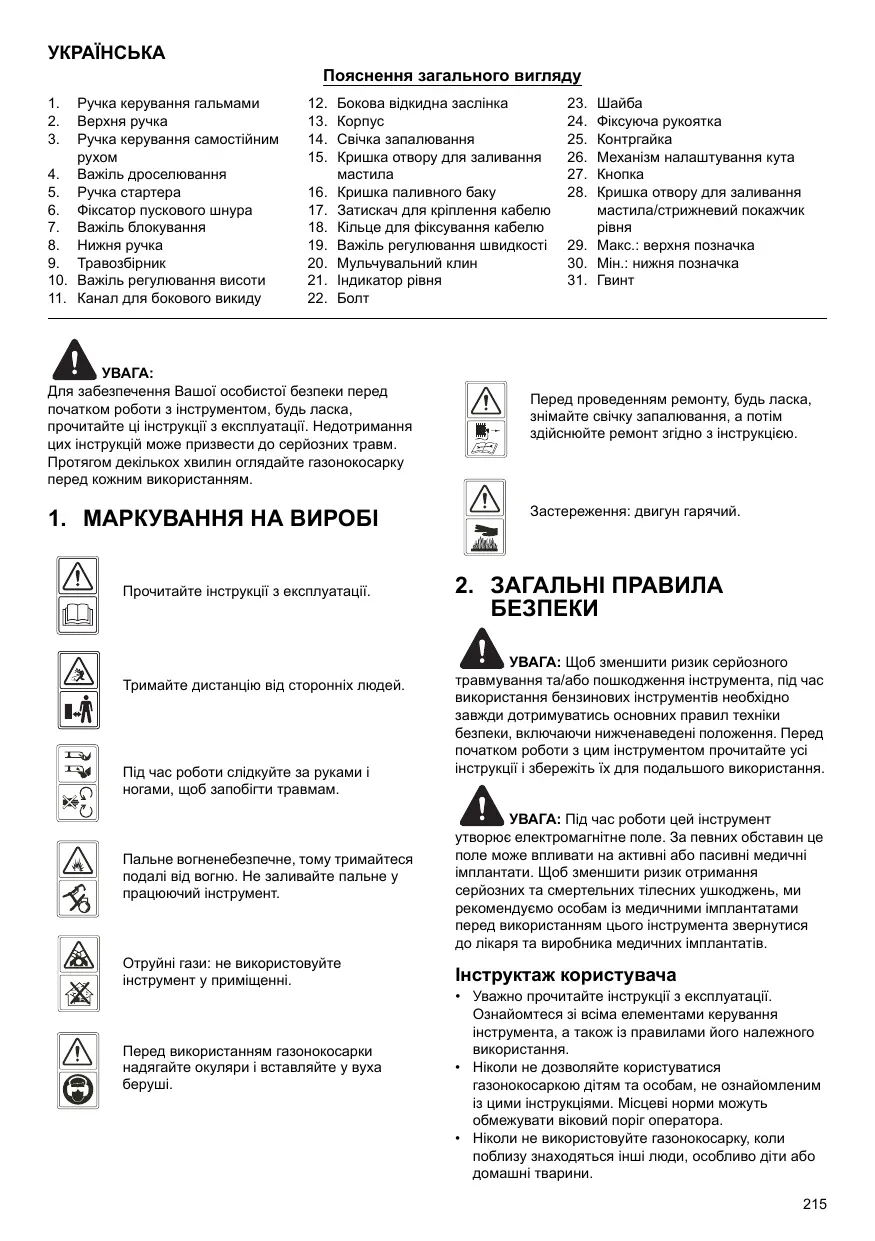

Пояснення загального вигляду

Ручка керування гальмами Верхня ручка Ручка керування самостійним

4. Важіль дроселювання

6. Фіксатор пускового шнура

7. Важіль блокування

10. Важіль регулювання висоти

Бокова відкидна заслінка Свічка запалювання Кришка отвору для заливання Кришка паливного баку Затискач для кріплення кабелю Кільце для фіксування кабелю Важіль регулювання швидкості Мульчувальний клин Індикатор рівня

Для забезпечення Вашої особистої безпеки перед початком роботи з інструментом, будь ласка, прочитайте ці інструкції з експлуатації. Недотримання цих інструкцій може призвести до серйозних травм. Протягом декількох хвилин оглядайте газонокосарку перед кожним використанням.

1. МАРКУВАННЯ НА ВИРОБІ

Прочитайте інструкції з експлуатації. Тримайте дистанцію від сторонніх людей. Під час роботи слідкуйте за руками і ногами, щоб запобігти травмам.

Фіксуюча рукоятка Механізм налаштування кута Кришка отвору для заливання мастила/стрижневий покажчик

29. Макс.: верхня позначка

30. Мін.: нижня позначка

Перед проведенням ремонту, будь ласка, знімайте свічку запалювання, а потім здійснюйте ремонт згідно з інструкцією. Застереження: двигун гарячий.

УВАГА: Щоб зменшити ризик серйозного травмування та/або пошкодження інструмента, під час використання бензинових інструментів необхідно завжди дотримуватись основних правил техніки безпеки, включаючи нижченаведені положення. Перед початком роботи з цим інструментом прочитайте усі інструкції і збережіть їх для подальшого використання. Пальне вогненебезпечне, тому тримайтеся подалі від вогню. Не заливайте пальне у працюючий інструмент. УВАГА: Під час роботи цей інструмент утворює електромагнітне поле. За певних обставин це поле може впливати на активні або пасивні медичні імплантати. Щоб зменшити ризик отримання серйозних та смертельних тілесних ушкоджень, ми рекомендуємо особам із медичними імплантатами перед використанням цього інструмента звернутися до лікаря та виробника медичних імплантатів. Отруйні гази: не використовуйте інструмент у приміщенні. Інструктаж користувача Перед використанням газонокосарки надягайте окуляри і вставляйте у вуха

• Уважно прочитайте інструкції з експлуатації. Ознайомтеся зі всіма елементами керування інструмента, а також із правилами його належного використання.
• Ніколи не дозволяйте користуватися газонокосаркою дітям та особам, не ознайомленим із цими інструкціями. Місцеві норми можуть обмежувати віковий поріг оператора.
• Ніколи не використовуйте газонокосарку, коли поблизу знаходяться інші люди, особливо діти або домашні тварини.

• Пам’ятайте, що оператор або користувач несе відповідальність за нещасні випадки та створення небезпечних ситуацій, що можуть зашкодити іншим людям та їхньому майну.

• Перед використанням газонокосарки завжди надягайте міцне взуття та довгі штани. Забороняється використовувати інструмент босоніж або у відкритому взутті.
• Уважно обстежуйте робочу ділянку, на якій Ви збираєтеся використовувати інструмент, і видаляйте усі речі, які можуть бути ним відкинуті.
• УВАГА: Бензин є легкозаймистою речовиною. - зберігайте пальне у спеціально призначених контейнерах; - заливайте пальне тільки поза приміщенням і не паліть у цей час; - доливайте пальне перед запуском двигуна. Ніколи не знімайте кришку паливного баку і не доливайте бензин під час роботи двигуна або коли двигун гарячий; - якщо бензин пролився, не намагайтеся запустити двигун, а перемістіть інструмент подалі від цього місця і не створюйте джерела займання, доки випари бензину не розвіються; - надійно закручуйте кришку паливного баку і кришку паливного контейнера.
• Замінюйте несправні глушники.
• Перед використанням інструмента завжди візуально перевіряйте, щоб ріжуче полотно, болти і деталі ріжучої частини не були зношені або пошкоджені. Замінюйте разом зношені або пошкоджені ріжучі полотна і болти, щоб зберегти балансування.

• Не використовуйте інструмент в обмеженому просторі, де може збиратися небезпечний чадний

• Використовуйте газонокосарку тільки за умов денного світла або при яскравому штучному освітленні.
• За можливості уникайте роботи у мокрій траві.
• Завжди впевнено стійте на похилих поверхнях.
• Ходіть, ніколи не біжіть.
• Під час використання інструментів на колесах пересувайте їх поперек похилої поверхні, а не вгору

• Будьте надзвичайно уважними, коли Ви змінюєте напрямок руху інструмента на похилій поверхні.
• Не використовуйте газонокосарку на дуже крутих

• Будьте надзвичайно уважними, коли Ви розвертаєте газонокосарку або тягнете її на себе.
• Зупиняйте ріжуче(-і) полотно(-а), якщо потрібно нахилити газонокосарку та перенести через ділянку, де не росте газон, або з однієї робочої ділянки на іншу.
• Ніколи не використовуйте газонокосарку із пошкодженими захисними кожухами або без інших захисних пристроїв, наприклад відбивачів та/або травозбірника.

• Не змінюйте налаштування регулятора обертів двигуна і не перевищуйте допустиму швидкість

• Перед запуском двигуна розблоковуйте усі ріжучі полотна та обертальні частини приводного вузла.
• Обережно запускайте двигун згідно з наведеними інструкціями, тримаючи ноги подалі від ріжучого(их) полотна(-ен).
• Не нахиляйте газонокосарку під час запуску

• Під час запуску двигуна не стійте напроти жолоба

• Не наближайте руки та ноги до частин, що обертаються. Завжди тримайтеся на відстані від отвору викиду.
• Ніколи не піднімайте і не переносьте газонокосарку під час роботи двигуна.
• Завжди зупиняйте двигун і від’єднуйте дріт свічки запалювання та перевіряйте, щоб усі рухомі частини повністю зупинилися, а також витягуйте ключ, якщо він використовувався: - перед усуненням блокування або видаленням засмічення із жолоба; - перед перевіркою та очищенням газонокосарки або проведенням робіт на ній; - після зіткнення зі сторонніми предметами. Огляньте газонокосарку на наявність пошкоджень, виконайте необхідний ремонт та тільки після цього запустіть інструмент та продовжуйте роботу; - якщо газонокосарка починає незвично вібрувати (слід негайно перевірити).
• Завжди зупиняйте двигун і від’єднуйте дріт свічки запалювання та перевіряйте, щоб усі рухомі частини повністю зупинилися, а також витягуйте ключ, якщо він використовувався: - коли Ви залишаєте газонокосарку; - перед дозаправлянням пальним.
• Зменшуйте рівень подачі пального під час зупинення двигуна і, якщо двигун оснащений відсічним клапаном, вимикайте подачу пального наприкінці роботи. Технічне обслуговування та зберігання
• Щоб гарантувати безпечну роботу інструмента, перевіряйте надійність затягування всіх гайок, болтів та гвинтів.
• Якщо у баку інструмента залишається бензин, не зберігайте інструмент у приміщенні, де випаровування бензину можуть дістатися до відкритого вогню або іскри.
• Перед зберіганням у закритому просторі зачекайте, доки двигун охолоне.
• Щоб зменшити ризик займання, слідкуйте, щоб у двигуні, глушнику, акумуляторному відсіку та у місці зберігання пального не було трави, листя або надлишку мастила.
• Регулярно перевіряйте травозбірник на наявність ознак зношення або пошкодження.
• Щоб забезпечити безпечне використання інструмента, замінюйте зношені або пошкоджені

• Зливати пальне з паливного баку слід поза приміщенням.

3. ОПИС ЧАСТИН (Мал. 1,

Мал. 2, Мал. 3, Мал. 4) УВАГА: Не торкайтеся ріжучого полотна, що обертається.

A: Свічний ключ УВАГА: Заливайте пальне, коли двигун зупинений, і робіть це у місці, яке добре провітрюється.

Тип двигуна PM-462 PM-4602 S PM-4602 S3 PM-5102 S3 Серія B&S 675EX, ReadyStart Серія B&S 675EX, ReadyStart Серія B&S 750EX, ReadyStart Серія B&S 750EX, ReadyStart Самохідність Робочий об’єм двигуна Ширина ріжучого полотна Номінальна швидкість

190 см3 190 см3 161 см3 161 см3 460 мм 460 мм 460 мм 510 мм 2800 об/хв 2800 об/хв 2800 об/хв 2800 об/хв Об’єм паливного баку 1,0 л 1,0 л 1,0 л 1,0 л Об’єм мастильного баку 0,6 л 0,6 л 0,6 л 0,6 л Об’єм травозбірника Регулювання висоти 60 л 60 л 60 л 65 л 31,5 кг 34 кг 35 кг 38 кг 20-75 мм, 8 положень 20-75 мм, 8 положень 20-75 мм, 8 положень 20-75 мм, 8 положень PM-462 PM-4602 S PM-4602 S3 PM-5102 S3 83,5 дБ (A) (K=3 дБ (A)) 83,5 дБ (A) (K=3 дБ (A)) 83,9 дБ (A) (K=3 дБ (A)) 85,7 дБ (A) (K=3 дБ (A)) 94,2 дБ (A) K=1,95 дБ (A) 94,2 дБ (A) K=1,95 дБ (A) 94,3 дБ (A) K=1,80 дБ (A) 95,9 дБ (A) K=2,16 дБ (A) Гарантований рівень акустичної (відповідно до 2000/14/EC) 96 дБ (A) 96 дБ (A) 96 дБ (A) 98 дБ (A)

(відповідно до EN ISO 20643) 6,58 м/с2 K=1,5 м/с2 6,58 м/с2 K=1,5 м/с2 7,12 м/с2 K=1,5 м/с2 6,53 м/с2 K=1,5 м/с2 Гарантований рівень звукового тиску у місці роботи оператора (відповідно до EN ISO 3744, EN ISO 4871) Виміряний рівень акустичної потужності

5-1 ЗБИРАННЯ СКЛАДАНОЇ РУЧКИ

1. Зафіксуйте нижні частини ручки у кріпленнях для

ручки за допомогою болтів, шайб та фіксуючих рукояток. (Мал. 5)

2. Підніміть два важелі блокування, щоб з’єднати

верхню та нижню ручки. (Мал. 6)

3. Натисніть на важіль блокування та закрийте його,

щоб зафіксувати ручки у робочому положенні. (Мал. 7)

4. Налаштуйте натяг, повертаючи контргайку за

допомогою відповідного гайкового ключа. (Мал. 8)

5. Розташуйте кабель над штангою ручки. Закріпіть

кабель на рівні середини нижньої частини ручки за допомогою затискача для кріплення кабелю та переконайтеся, що він зафіксований із зовнішнього боку ручки. (Мал. 9, Мал. 10) Інакше кабель може бути затиснутий задньою кришкою під час її відкривання/закривання. 5-2 НАЛАШТУВАННЯ ПОТРІБНОГО

1) Потягніть за важіль блокування та відкрийте його.

2) Повертаючи верхню ручку, розташовану по центру

відносно механізму налаштування кута, оберіть потрібний кут у межах діапазону від –15° до 15° (3 положення: -15º/0º/15º), як показано на Мал. 11.

3) Натисніть на важіль блокування та закрийте його,

щоб з’єднати нижню та верхню ручки. 5-3 УСТАНОВЛЕННЯ ТА ЗНІМАННЯ ТРАВОЗБІРНИКА

1. Щоб установити травозбірник: підніміть задню

кришку та прикріпіть травозбірник до задньої частини газонокосарки. (Мал. 12, Мал. 13, Мал. 14)

2. Щоб зняти травозбірник: візьміться за задню

кришку та підніміть її, після чого зніміть травозбірник.

5-4 РУЧКА СТАРТЕРА Перемістіть ручку стартера від двигуна до фіксатора пускового шнура. (Мал. 15) 5-5 ВИСОТА СКОШУВАННЯ Натисніть на важіль, щоб витягнути його із зубчастої рейки. Щоб відрегулювати висоту, пересуньте важіль уперед або назад. (Мал. 16 та див. пункт 7–9)

Залежно від мети використання ці газонокосарки можуть бути модифіковані у порівнянні з їхніми стандартними функціями: Газонокосарку із заднім збиранням можна використовувати як:

1. мульчувальну газонокосарку або як

2. газонокосарку із боковим викидом.

Що таке мульчування? Під час мульчування трава спочатку скошується, а потім подрібнюється і скидається на скошену смужку як природне добриво. Поради з мульчування: - Регулярно здійснюйте повторне скошування та зменшуйте висоту трави макс. на 2 см – з 6 см до 4 см. - Ніж повинен бути гострим. - Не скошуйте мокру траву. - Установлюйте двигун на максимальну швидкість. - Пересувайте газонокосарку лише зі швидкістю - Регулярно чистьте мульчувальний клин, внутрішню сторону корпуса та ріжуче полотно.

5. Опустіть бокову відкидну заслінку – заслінка

розташовується на каналі для бокового викиду. (Мал. 22) 6-3 Використання газонокосарки із травозбірником Тільки за умов, коли двигун і ріжуче полотно повністю зупинені. Для використання газонокосарки із травозбірником зніміть мульчувальний клин і канал для бокового викиду та установіть травозбірник.

1. Знімання мульчувального клину.

- Підніміть задню кришку та зніміть мульчувальний

2. Знімання каналу для бокового викиду.

- Підніміть бокову відкидну заслінку та зніміть канал для бокового викиду. - Бокова відкидна заслінка автоматично закриє отвір викиду на корпусі завдяки зусиллю - Регулярно чистьте бокову відкидну заслінку і отвір викиду від залишків трави і налиплого

3. Установлення травозбірника.

- Щоб установити травозбірник: Підніміть задню кришку та прикріпіть травозбірник до задньої частини газонокосарки. - Щоб зняти травозбірник: Візьміться за задню кришку та підніміть її, після чого зніміть травозбірник. Початок роботи

7. ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ

6-1 Трансформування у мульчувальну газонокосарку 7-1 ПЕРЕД ЗАПУСКОМ УВАГА: Тільки за умов, коли двигун і ріжуче полотно повністю зупинені.

1. Підніміть задню кришку та зніміть травозбірник.

2. Установіть у корпус мульчувальний клин. Закріпіть

мульчувальний клин за допомогою кнопки в отворі на корпусі. (Мал. 17, Мал. 18)

3. Знову опустіть задню кришку. (Мал. 19)

4. Підніміть бокову відкидну заслінку та зніміть канал

для бокового викиду. 6-2 Підготовка газонокосарки до роботи із боковим викидом Тільки за умов, коли двигун і ріжуче полотно повністю зупинені!

1. Підніміть задню кришку та зніміть травозбірник.

2. Установіть мульчувальний клин.

3. Підніміть бокову відкидну заслінку для бокового

4. Приєднайте канал для бокового викиду до

опорного пальця бокової відкидної заслінки. (Мал. 21)

Заправляйте двигун бензином і мастилом, як вказано в окремій інструкції з експлуатації двигуна, що входить до комплекту Вашої газонокосарки. Уважно прочитайте інструкції з експлуатації. (Мал. 23, Мал. 24, Мал. 25, Мал. 26) УВАГА: Бензин є легкозаймистою речовиною. Зберігайте пальне у спеціально призначених контейнерах. Заливайте пальне тільки поза приміщенням та перед запуском двигуна; не паліть під час заправляння та під час роботи з пальним. Ніколи не знімайте кришку паливного баку і не доливайте бензин під час роботи двигуна або коли двигун гарячий. Якщо бензин пролився, не намагайтеся запустити двигун, а перемістіть інструмент подалі від цього місця і не створюйте джерела займання, доки випари бензину не розвіються. Надійно закручуйте кришку паливного баку і кришку паливного контейнера. Перед тим як перевернути газонокосарку, щоб провести роботи на ріжучому полотні або злити мастило, зливайте пальне з баку. УВАГА: Ніколи не заливайте пальне у паливний бак у приміщенні, а також коли двигун працює або впродовж хоча б 15 хвилин після його

7-2 ЗАПУСК ДВИГУНА І РОБОТА РІЖУЧОГО ПОЛОТНА

1. На кінці свічки запалювання є гумова частина;

переконайтеся, що металева петля на кінці дроту свічки запалювання (усередині гумової частини) надійно зчеплена із металевим кінчиком свічки запалювання.

2. Під час запуску охолодженого двигуна пересуньте

важіль дроселювання у положення “ У раз запуску і роботи теплого двигуна пересуньте важіль дроселювання у положення “ ”. (Мал. 27)

3. Станьте позаду пристрою, візьміться за ручку

керування гальмами і притисніть її до верхньої ручки, як показано на Мал. 28.

4. Візьміться за ручку стартера, як показано на

малюнку Мал. 28, та різко потягніть її. Після запуску двигуна повільно поверніть її до болта фіксатора пускового шнура. Щоб зупинити двигун і ріжуче полотно, відпустіть ручку керування гальмами. Обережно запустіть двигун згідно з наведеними інструкціями, тримаючи ноги подалі від ріжучого полотна. Не нахиляйте газонокосарку під час запуску двигуна. Запускайте газонокосарку на рівній поверхні без високої трави та будь-яких Руки і ноги слід тримати осторонь від частин, що обертаються. Під час запуску двигуна не стійте навпроти отвору викиду. 7-3 ПРОЦЕДУРА ЕКСПЛУАТАЦІЇ Під час роботи міцно тримайте ручку керування гальмами обома руками. Примітка: Якщо під час роботи відпустити ручку керування гальмами, двигун зупиниться та газонокосарка припинить працювати. 7-4 ЗУПИНЕННЯ ДВИГУНА ЗАСТЕРЕЖЕННЯ: Після зупинення двигуна ріжуче полотно продовжуватиме обертатися декілька

1. Щоб зупинити двигун і ріжуче полотно, відпустіть

ручку керування гальмами. (Мал. 29)

2. Щоб попередити випадковий запуск двигуна, коли

інструмент залишається без нагляду, від’єднайте дріт свічки запалювання та покладіть його на землю, як вказано в окремій інструкції з експлуатації двигуна. 7-5 НАЛАШТУВАННЯ САМОСТІЙНОГО Для PM-4602 S Потягніть ручку керування самостійним рухом, і газонокосарка почне автоматично рухатися вперед зі швидкістю приблизно 3,6 км/год (Мал. 30); відпустіть ручку керування самостійним рухом, і газонокосарка зупиниться. Для PM-4602 S3, PM-5102 S3 Газонокосарку оснащено системою регулювання швидкості, яка дозволяє вибрати 3 швидкості від 3,0 км/год до 4,5 км/год. Положення “ ”: найнижча швидкість; положення ”: найвища швидкість. (Мал. 31) Щоб налаштувати потрібну швидкість, виконайте такі

1. Відпустіть ручку керування самостійним рухом,

щоб газонокосарка перестала рухатися уперед.

2. Налаштуйте потрібну швидкість. (Мал. 31)

3. Вижміть ручку керування самостійним рухом, щоб

продовжити скошування. (Мал. 30) ЗАСТЕРЕЖЕННЯ: Ваша газонокосарка призначена для скошування газонної трави висотою не вище 250 мм. Не намагайтеся скошувати дуже високу суху чи мокру траву (наприклад, на лузі) або збирати купи сухого листя. Залишки можуть накопичуватися на корпусі газонокосарки або потрапити до вихлопного отвору двигуна, що може призвести до пожежі. 7-6 ПОРАДИ ЩОДО ЕФЕКТИВНОГО Очистіть газон від сміття. Перевірте, щоб на газоні не було каміння, гілок, дротів ті інших сторонніх предметів, які газонокосарка може відкинути у будьякому напрямку і які можуть травмувати оператора та інших людей, а також зашкодити майну й навколишньому оточенню. Не скошуйте мокру траву. Щоб робота була ефективною, не скошуйте мокру траву, тому що вона налипає на дно корпуса та заважає належному скошуванню. Скошуйте траву не більше, ніж на 1/3 її довжини. Скошувати траву рекомендується не більше, ніж на 1/3 довжини. Слід належним чином відрегулювати швидкість пересування, щоб настриг рівномірно розсіювався газоном. Для особливо важкого скошування густої трави краще працювати на низькій швидкості, щоб трава на ділянці була рівномірно скошена. Високу траву краще скошувати за два рази, опустивши під час другого скошування ріжуче полотно ще на 1/3 висоти й змінивши напрям пересування. Під час кожного наступного прогону частково перекривайте попередній прогін, щоб на газоні не залишилось окремих бадилин трави. Газонокосарка повинна завжди працювати із максимальною подачею пального, щоб скошування було максимально ефективним. Чистьте дно корпуса. Після кожного використання чистьте дно корпуса, щоб уникнути налипання трави, яке може стати причиною неякісного мульчування. Збирання листя. Можливо, у Вас також з’явиться необхідність зібрати листя на газоні. Перед збиранням листя переконайтеся, що

воно сухе та лежить не занадто товстим шаром. Не чекайте, доки опаде все листя з дерев. УВАГА: Якщо газонокосарка зачепить сторонній предмет, зупиняйте двигун. Від’єднуйте дріт від свічки запалювання, уважно обстежуйте газонокосарку на наявність пошкоджень та лагодьте її перед наступним використанням. Сильна вібрація під час роботи газонокосарки є ознакою її пошкодження. Пристрій слід негайно обстежити й полагодити. 7-7 ТРАВОЗБІРНИК У верхній частині травозбірника знаходиться індикатор рівня, який відображає, наскільки заповнений травозбірник (Мал. 32, Мал. 33): - Під час роботи з газонокосаркою значення, яке відображає індикатор рівня, є високим, якщо травозбірник незаповнений. (Мал. 33) - Коли травозбірник заповнений, індикатор вказує на нуль; за такої індикації слід негайно зупинити роботу із газонокосаркою та спорожнити травозбірник; слід також переконатися, що він чистий та його сітчаста структура вентилюється. (Мал. 32) Якщо отвір індикатора є дуже забрудненим, індикатор не відображатиме належне значення; у цьому випадку негайно прочистіть отвір індикатора. 7-8 КОРПУС Чистьте дно корпуса після кожного використання газонокосарки, щоб запобігти налипанню трави, листя, бруду тощо. Накопичення таких залишків призведе до появи іржі та корозії, а також завадить належному мульчуванню. Корпус можна почистити, перевернувши газонокосарку і відскобливши дно придатним для цього інструментом (перевірте, щоб дріт свічки запалювання був від’єднаний). 7-9 ІНСТРУКЦІЇ ЩОДО НАЛАШТУВАННЯ ВИСОТИ ЗАСТЕРЕЖЕННЯ: Категорично забороняється виконувати будь-які налаштування газонокосарки, не зупинивши двигун та не від’єднавши дріт свічки запалювання. ЗАСТЕРЕЖЕННЯ: Перед зміною висоти скошування зупиняйте газонокосарку та від’єднуйте дріт свічки запалювання. Ваша газонокосарка оснащена центральним важелем регулювання висоти, за допомогою якого Ви можете обрати будь-яке із 8 положень. Висоту (відстань від ріжучого полотна до землі) можна встановити від 20 мм до 75 мм (8 положень). (Мал. 34) Найнижче положення: 20 мм (положення 1), найвище положення: 75 мм (положення 8).

1. Перед зміною висоти скошування зупиніть

газонокосарку та від’єднайте дріт свічки запалювання.

2. За допомогою важеля регулювання висоти Ви

можете обрати будь-яке із 8 положень. (Мал. 34) Щоб змінити висоту скошування, натисніть на важіль регулювання у напрямку колеса та оберіть потрібну висоту, пересуваючи його вгору або вниз.

ОБСЛУГОВУВАННЯ СВІЧКА ЗАПАЛЮВАННЯ Для заміни використовуйте тільки оригінальні свічки запалювання. Для отримання найкращих результатів замінюйте свічку запалювання через кожні 100 годин

ЗАСТЕРЕЖЕННЯ: ПЕРЕД ПРОВЕДЕННЯМ РОБІТ ІЗ ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ ВІД’ЄДНУЙТЕ СВІЧКУ ЗАПАЛЮВАННЯ.

1. КОЛЕСА – Змащуйте шарикопідшипники у кожному

колесі легким мастилом хоча б один раз на сезон.

2. ДВИГУН – Дотримуйтеся інструкцій з експлуатації

двигуна стосовно його змащування.

ЗАСТЕРЕЖЕННЯ: Не поливайте двигун зі шланга. Вода може пошкодити двигун або забруднити паливну систему.

1. Витирайте корпус сухою ганчіркою.

2. Мийте зі шланга дно корпуса, перевернувши

газонокосарку таким чином, щоб свічка запалювання знаходилася вгорі. 10-1 ПОВІТРООЧИСНИК ДВИГУНА ЗАСТЕРЕЖЕННЯ: Слідкуйте за тим, щоб фільтруючий елемент повітряного фільтра не засмітився брудом та пилом. Повітроочисник двигуна треба обслуговувати (чистити) після кожних 25 годин звичайної роботи. Фільтруючий елемент треба обслуговувати регулярно, якщо газонокосарка використовується у сухому пильному середовищі. ЧИЩЕННЯ ПОВІТРЯНОГО ФІЛЬТРА

1. Викрутіть гвинт. (Мал. 35 для PM-4602 S3 та

2. Вийміть фіксуючу рукоятку. (Мал. 36 для PM-462 та

3. Зніміть кришку фільтра.

4. Помийте фільтруючий елемент у мильній воді. НЕ

ВИКОРИСТОВУЙТЕ БЕНЗИН!

5. Висушіть фільтруючий елемент на повітрі.

6. Налийте декілька крапель мастила SAE30 на

фільтруючий елемент і міцно стисніть його, щоб видалити надлишок мастила.

7. Установіть фільтр.

ПРИМІТКА: Замінюйте фільтр, якщо він зносився, порвався, зазнав пошкоджень або його неможливо вимити. 10-2 РІЖУЧЕ ПОЛОТНО ЗАСТЕРЕЖЕННЯ: Перед проведенням робіт на ріжучому полотні, щоб попередити випадковий запуск двигуна, від’єднайте й покладіть на землю дріт свічки запалювання. Надягніть товсті рукавиці або скористайтеся товстою тканиною, щоб взятися за ріжуче полотно. Нахиліть газонокосарку, як вказано в інструкції з експлуатації двигуна. Зніміть болт із шестигранною головкою і шайбу, які приєднують ріжуче полотно та адаптер ріжучого полотна до колінчатого валу двигуна. Від’єднайте ріжуче полотно та адаптер ріжучого полотна від колінчатого валу

УВАГА: Періодично оглядайте адаптер ріжучого полотна на наявність тріщин, особливо якщо газонокосарка зачепила сторонній предмет. Замініть його, якщо це необхідно. Для досягнення найкращих результатів ріжуче полотно повинно бути гострим. Ріжуче полотно можна нагострити; для цього його треба зняти і наточити або відшліфувати ріжучий край, намагаючись зберегти первинний кут. Надзвичайно важливо рівномірно нагострити кожний ріжучий край, щоб не порушити балансування ріжучого полотна. Порушення балансування ріжучого полотна може призвести до надмірної вібрації та пошкодження двигуна і газонокосарки. Перевіряйте точність балансування ріжучого полотна після нагострення. Балансування ріжучого полотна можна перевірити за допомогою викрутки з круглим перерізом. Знімайте метал із важчої сторони, доки не буде встановлена рівновага. (Мал. 37) Перед приєднанням ріжучого полотна і адаптера ріжучого полотна до пристрою колінчатий вал двигуна та внутрішню поверхню адаптера ріжучого полотна слід змастити легким мастилом. Приєднайте адаптер ріжучого полотна до колінчатого валу. Див. Мал. 37. Розташуйте ріжуче полотно таким чином, щоб номер деталі знаходився із протилежного боку від адаптера. Сумістіть шайбу із ріжучим полотном і вставте болт із шестигранною головкою. Затягніть болт із шестигранною головкою із моментом затягування, зазначеним нижче. 10-3 МОМЕНТ ЗАТЯГУВАННЯ РІЖУЧОГО ПОЛОТНА Задля безпечної роботи Вашого пристрою відцентруйте болт із обертальним моментом 40 Нм – 50 Нм. Необхідно періодично перевіряти затягнення усіх гайок і болтів. Після тривалого використання, особливо в умовах піщаного ґрунту, ріжуче полотно зношується і втрачає первинну форму. Ефективність скошування зменшується і з’являється потреба в заміні ріжучого полотна. Замінюйте тільки ріжучим полотном, виготовленим на рекомендованому заводі. Виробник не несе відповідальності за можливі пошкодження внаслідок відсутності балансування ріжучого полотна. Під час заміни установлюйте тільки оригінальне ріжуче полотно з маркуванням (DOLMAR 263001451 для PM-462/PM-4602 S/PM-4602 S3, DOLMAR 263002552 для PM-5102 S3) (щоб замовити таке ріжуче полотно, зверніться до місцевого дилера або зателефонуйте до нашої компанії (див. обкладинку)). 10-4 ДВИГУН Інформацію щодо технічного обслуговування двигуна можна прочитати в окремій інструкції з експлуатації Змащуйте двигун згідно з інформацією, вказаною в окремій інструкції з експлуатації двигуна, яка входить до комплекту Вашого пристрою. Уважно прочитайте інструкції та дотримуйтеся їх. За звичайних умов використання проводіть технічне обслуговування повітроочисника згідно з інформацією, вказаною в окремій інструкції з експлуатації двигуна. У разі використання в дуже запиленому середовищі чистьте його кожні декілька годин роботи. Неналежна робота двигуна та заливання карбюратора зазвичай означає, що необхідно провести технічне обслуговування повітроочисника. Інформацію щодо технічного обслуговування повітроочисника можна прочитати в інструкції з експлуатації двигуна, що входить до комплекту Вашого пристрою. Свічку запалювання слід прочищати та зазор між електродами слід установлювати один раз на сезон. Свічку запалювання рекомендується замінювати на початку кожного сезону роботи; правильний тип свічки і характеристики зазору між електродами можна подивитися в інструкції з експлуатації двигуна. Регулярно протирайте двигун тканиною або чистьте щіткою. Тримайте чистою охолоджувальну систему (блок вентилятора) для забезпечення належної циркуляції повітря, оскільки це необхідно для високої продуктивності та тривалої експлуатації двигуна. Перевіряйте, щоб з глушника була видалена вся трава, бруд і займисті залишки.

11. ІНСТРУКЦІЇ ЗІ ЗБЕРІГАННЯ

(ПІСЛЯ ЗАКІНЧЕННЯ Щоб підготувати газонокосарку для зберігання, слід виконати дії, зазначені нижче.

1. Спорожніть бак після останнього скошування у

a) Зробіть це за допомогою відсмоктувального

ЗАСТЕРЕЖЕННЯ: Не зливайте бензин у зачинених приміщеннях, поблизу відкритого вогню тощо. Не паліть! Випари бензину можуть спричинити вибух або пожежу. b) Запустіть двигун і залиште його працювати, доки не буде використаний увесь бензин, що залишився, і двигун не зупиниться. c) Зніміть свічку запалювання. За допомогою ручної маслянки налийте приблизно 20 мл мастила у

камеру згоряння. Запустіть стартер, щоб рівномірно розподілити мастило по камері згоряння. Установіть свічку запалювання.

2. Ретельно почистіть та змастіть газонокосарку, як

вказано в розділі “ІНСТРУКЦІЇ ЩОДО ЗМАЩУВАННЯ”.

3. Злегка змажте ріжуче полотно, щоб уникнути

4. Зберігайте газонокосарку у сухому, чистому,

захищеному від морозу приміщенні подалі від сторонніх осіб. ЗАСТЕРЕЖЕННЯ: Газонокосарку ставити на зберігання слід тільки після того, як двигун повністю

- Під час зберігання будь-якого обладнання у невентильованому приміщенні або у приміщенні, призначеному для зберігання матеріалів. - Вживайте відповідних заходів, щоб захистити обладнання від корозії. Покривайте обладнання, особливо кабелі та усі рухомі частини, легким мастилом або силіконом. - Не згинайте та не перекручуйте кабелі. - Якщо пусковий шнур від’єднався від фіксатора пускового шнура на ручці, від’єднайте і помістіть на землю дріт свічки запалювання, послабте ручку керування ріжучим полотном і повільно витягніть пусковий шнур із двигуна. Засуньте пусковий шнур у болт фіксатора пускового шнура на ручці. Транспортування Вимикайте двигун. Будьте уважними, щоб під час пересування газонокосарки не погнути і не пошкодите ріжуче полотно через перешкоди.

12. УСУНЕННЯ НЕСПРАВНОСТЕЙ

Двигун не запускається. Двигун важко запускається або втрачає потужність. Двигун працює нерівномірно. Неналежний холостий хід

Двигун перескакує на високу швидкість. Двигун перегрівається. Газонокосарка незвично

МОЖЛИВА ПРИЧИНА ЗАХОДИ З УСУНЕННЯ НЕСПРАВНОСТІ Важіль дроселювання знаходиться у неправильному положенні для робочих умов. Пересуньте важіль дроселювання у правильне

Паливний бак порожній. Наповніть бак пальним: зверніться до ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ДВИГУНА. Повітроочисник забруднений. Почистіть повітроочисник: зверніться до ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ДВИГУНА. Свічка запалювання послаблена. Затягніть свічку запалювання із моментом затягування у 25–30 Нм. Дріт свічки запалювання послаблений або від’єднався від

Під’єднайте дріт до свічки запалювання. Неправильний зазор між електродами свічки запалювання. Установіть зазор між електродами від 0,7 мм до 0,8 мм. Свічка запалювання пошкоджена. Установіть нову свічку із правильним зазором між електродами: зверніться до ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ДВИГУНА. Карбюратор заповнений пальним. Зніміть повітроочисник і тягніть пусковий шнур доти, доки карбюратор не звільниться від пального, а потім установіть повітроочисник на

Пошкодження в модулі запалювання. Зверніться до сервісного агента. У паливному баку бруд, вода або пальне низької якості. Злийте пальне та почистіть бак. Заповніть бак чистим свіжим пальним. Вентиляційний отвір у кришці паливного баку забруднений. Почистіть або замініть кришку паливного баку. Повітроочисник забруднений. Почистіть повітроочисник. Свічка запалювання пошкоджена. Установіть нову свічку із правильним зазором між електродами: зверніться до ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ДВИГУНА. Неправильний зазор між електродами свічки запалювання. Установіть зазор між електродами від 0,7 мм до 0,8 мм. Повітроочисник забруднений. Почистіть повітроочисник: зверніться до ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ДВИГУНА. Повітроочисник забруднений. Почистіть повітроочисник: зверніться до ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ДВИГУНА. Отвори для повітря у кожусі двигуна заблоковані. Почистіть отвори від сміття. Охолоджувальні пластини і Очистіть охолоджувальні пластини і проходи проходи для повітря під корпусом для повітря від сміття. вентилятора двигуна заблоковані. Зазор між електродами свічки запалювання замалий. Установіть зазор між електродами від 0,7 мм до 0,8 мм. Обмежений потік охолоджувального повітря. Очистіть отвори у кожусі двигуна, корпус вентилятора та проходи для повітря від сміття. Для PM-462/PM-4602 S: Установіть на двигун свічку запалювання RJ19LMC та охолоджувальні пластини. Неправильна свічка запалювання. Для PM-4602 S3/PM-5102 S3: Установіть на двигун свічку запалювання QC12YC та охолоджувальні пластини. Ріжуче полотно не затягнуте. Затягніть ріжуче полотно. Ріжуче полотно не збалансоване. Збалансуйте ріжуче полотно.

Якщо після тривалого використання Вам потрібний новий інструмент, не викидайте старий із домашнім сміттям, а здайте його на утилізацію безпечним для довкілля способом. Тільки для країн Європи Декларація про відповідність стандартам ЄС Таміро Кішіма та Райнер Бергфельд, які нижче поставили свої підписи як особи, уповноважені Dolmar GmbH, заявляють, що DOLMAR машин (и): позначення обладнання: бензинова газонокосарка № моделі/тип: PM-462, PM-4602 S, PM-4602 S3, PM-5102 S3 технічні характеристики: див. “4. ТЕХНІЧНІ ДАНІ” є серійним виробництвом та відповідає таким Європейським директивам: 2004/108/EC, 2006/42/EC, 2000/14/EC і 2005/88/EC та виготовлено відповідно до таких стандартів або стандартизованих документів:

EN 836, EN ISO 14982

Технічна документація знаходиться: Dolmar GmbH, Jenfelder Straße 38, Abteilung FZ, D-22045 Hamburg Процедура оцінювання відповідності, якої вимагає Директива 2000/14/EC, відбулася відповідно до Додатку VI. Уповноважений орган: TÜV SÜD Industrie Service GmbH Westendstraße 199, D-80686 München Ідентифікаційний номер: 0036 DOLMAR GmbH Postfach 70 04 20 D-22004 Hamburg Germany http://www.dolmar.com PM-462-23L-1012 ALA

Модель: PM-462, PM-4602 S Виміряний рівень акустичної потужності: 94,2 дБ (A) Гарантований рівень акустичної потужності: 96 дБ (A) Модель: PM-4602 S3 Виміряний рівень акустичної потужності: 94,3 дБ (A) Гарантований рівень акустичної потужності: 96 дБ (A) Модель: PM-5102 S3 Виміряний рівень акустичної потужності: 95,9 дБ (A) Гарантований рівень акустичної потужності: 98 дБ (A)
