BRUKSANVISNING ES42A DOLMAR

4. Stikkene på maskinen skal svare til stikkontakten. De

25. Hold håndtagene tørre, rene og fri for olie og

NORSK Generelle sikkerhetsregler ADVARSEL! Les alle instruksjonene. Hvis nedenstående instruksjoner ikke følges, kan det resultere i elektrisk støt, brann og/eller alvorlige helseskader. Begrepet “elektrisk verktøy” i alle de nedenstående advarslene henviser til ditt nettstrømdrevne elektriske verktøy (med ledning) eller ditt batteridrevne elektriske verktøy (uten ledning). TA VARE PÅ DISSE ANVISNINGENE. Sikkerhet på arbeidsplassen

1. Hold arbeidsplassen ren og godt opplyst. Rotete og

mørke områder innbyr til uhell.

2. Ikke bruk elektriske verktøy i eksplosive atmosfærer,

f.eks. i nærheten av brennbare væsker, gasser eller støv. Elektriske verktøy avgir gnister som kan antenne støv eller gasser.

3. Hold barn og tilskuere unna når du bruker et elektrisk

verktøy. Ting som avleder oppmerksomheten kan få deg til å miste kontrollen over verktøyet. Elektrisk sikkerhet

4. Elektriske verktøy må passe til det aktuelle

strømuttaket. Støpselet må aldri endres eller modifiseres på noen måte. Ikke bruk adapterstøpsler til jordede elektriske verktøy. Ikke-modifiserte støpsler og passende kontakter reduserer risikoen for elektriske støt.

5. Unngå kroppskontakt med jordede overflater, som rør,

radiatorer, komfyrer og kjøleskap.Hvis kroppen din er jordet, er risikoen større for at du skal få elektrisk støt.

6. Ikke utsett elektriske verktøy for regn eller

fuktighet.Hvis det kommer vann inn i et elektrisk verktøy, vil det øke risikoen for elektriske støt.

7. Ikke utsett strømkabelen for feilaktige belastninger.

Kabelen må aldri brukes til å bære, trekke eller koble fra det elektriske verktøyet. Hold strømkabelen unna varme, olje, skarpe kanter og bevegelige deler. Ødelagte eller sammenfiltrede kabler øker risikoen for elektriske støt.

8. Når du bruker et elektrisk verktøy utendørs, må du

bruke en skjøteledning som egner seg til utendørs bruk. Med en skjøteledning som er beregnet på utendørs bruk kan du redusere risikoen for elektriske støt. Personlig sikkerhet

9. Vær årvåken, følg med på det du gjør, og bruk sunn

fornuft når du bruker et elektrisk verktøy. Du må aldri bruke et elektrisk verktøy når du er trett eller under påvirkning av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet kan være nok til å forårsake alvorlige helseskader.

10. Bruk personlig verneutstyr. Bruk alltid vernebriller.

Riktig brukt verneutstyr, som f.eks. støvmaske, sklisikre vernesko, hjelm og hørselvern, reduserer faren for helseskader.

11. Unngå utilsiktet start. Pass på at bryteren er i avstilling før du kobler verktøyet til strømkilden. Husk at

det er farlig å bære elektriske verktøy med fingeren på startbryteren, eller å koble til strømkabelen på verktøy mens startbryteren står i på-stilling.

12. Fjern eventuelle justeringsnøkler eller skrunøkler før

du slår på det elektriske verktøyet. En skrunøkkel eller sekskantnøkkel som glemmes på en roterende del av verktøyet kan forårsake helseskader.

13. Ikke len deg over verktøyet. Pass på alltid å være i

balanse og ha godt fotfeste. På denne måten får du bedre kontroll over det elektriske verktøyet i uventede situasjoner.

14. Bruk riktig arbeidstøy. Ikke bruk løse klær eller

smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan sette seg fast i bevegelige deler.

15. Hvis støvavsug og utstyr for støvoppsamling er

tilgjengelig, må disse være tilkoblet og brukes riktig. Denne typen utstyr kan redusere støvrelaterte farer. Bruk og stell av elektriske verktøy

16. Ikke bruk makt på det elektriske verktøyet. Bruk riktig

elektrisk verktøy for ditt formål. Riktig elektrisk verktøy vil gjøre jobben bedre og sikrere i den hastigheten det er konstruert for.

17. Ikke bruk det elektriske verktøyet hvis det ikke kan

slås på og av med startbryteren. Et hvilket som helst elektrisk verktøy som ikke kan kontrolleres med startbryteren, er farlig og må repareres.

18. Trekk støpselet ut av stikkontakten og/eller ta batteriet

ut av det elektriske verktøyet før du foretar eventuelle justeringer, skifter tilbehør eller setter elektriske verktøy til lagring. Slike forebyggende sikkerhetstiltak reduserer risikoen for at det elektriske verktøyet skal starte ved et ulykkestilfelle.

19. Lagre elektriske verktøy som ikke er i bruk,

utilgjengelig for barn, og ikke la personer som ikke kjenner det elektriske verktøyet eller disse instruksjonene, bruke det. Elektriske verktøy er farlige i hendene til uøvde brukere.

20. Vedlikeholde elektriske verktøy. Kontroller om deler av

verktøyet er dårlig tilpasset hverandre, om bevegelige deler sitter fast, om noen deler er brukket, eller om andre omstendigheter vil kunne påvirke bruken av det elektriske verktøyet. Hvis det elektriske verktøyet er skadet, må det repareres før bruk. Mange ulykker skyldes dårlig vedlikeholdt elektrisk verktøy.

21. Hold skjærende verktøy skarpe og rene. Korrekt

vedlikeholdt skjæreverktøy med skarpe skjærekanter har mindre risiko for å sette seg fast og er enklere å kontrollere.

22. Bruk det elektriske verktøyet, tilbehør og verktøybits

osv. i henhold til disse instruksjonene og slik denne spesielle typen elektrisk verktøy er ment brukt, mens du tar hensyn til arbeidsforholdene og det arbeidet som skal utføres. Det kan oppstå farlige situasjoner hvis det elektriske verktøyet brukes til andre formål enn det er konstruert for. Service

23. La en kvalifisert reparatør utføre service på det

elektriske verktøyet ditt, og se til at vedkommende kun bruker originale reservedeler. Dette vil opprettholde sikkerheten av det elektriske verktøyet.

24. Følg instruksjonene for smøring og skifte av tilbehør.

25. Hold håndtakene tørre, rene og frie for olje og grease.

SUOMI Yleiset turvaohjeet VAROITUS! Lue kaikki ohjeet. Alla olevien ohjeiden noudattamatta jättämisestä saattaa aiheutua sähköisku, tulipalo tai vakava vammautuminen. Termillä ”sähkötyökalu” viitataan kaikissa alla olevissa varoituksissa sähkökäyttöisiin (johdolliset) tai akkukäyttöisiin (johdottomat) sähkötyökaluihin. SÄILYTÄ NÄMÄ OHJEET. Työtilan turvallisuus

12. Undlad at bruge saven til at save i tynde grene og

2. Overhold følgende retningslinjer for at undgå

2. Opbevar motorsaven i et sikkert, tørt og aflåst rum og

• Løse eller tørre grene.

kedjesågen fungerar.

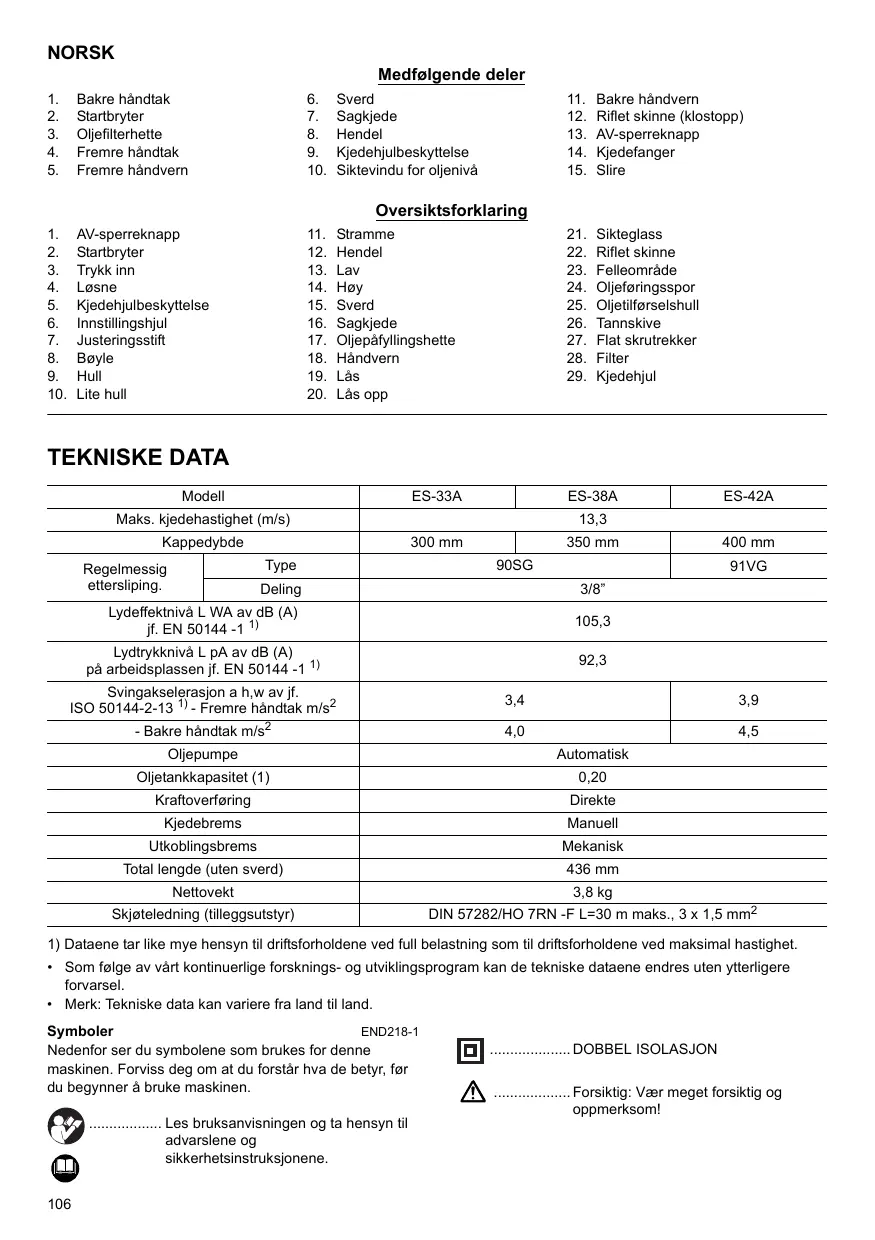

NORSK Medfølgende deler

Sverd Sagkjede Hendel Kjedehjulbeskyttelse Siktevindu for oljenivå

AV-sperreknapp Startbryter Trykk inn Løsne Kjedehjulbeskyttelse Innstillingshjul Justeringsstift Bøyle Hull Lite hull

Stramme Hendel Lav Høy Sverd Sagkjede Oljepåfyllingshette Håndvern Lås Lås opp

1) Dataene tar like mye hensyn til driftsforholdene ved full belastning som til driftsforholdene ved maksimal hastighet.

• Som følge av vårt kontinuerlige forsknings- og utviklingsprogram kan de tekniske dataene endres uten ytterligere forvarsel.
• Merk: Tekniske data kan variere fra land til land. END218-1 Symboler Nedenfor ser du symbolene som brukes for denne maskinen. Forviss deg om at du forstår hva de betyr, før du begynner å bruke maskinen. .................. Les bruksanvisningen og ta hensyn til advarslene og sikkerhetsinstruksjonene.

.................... DOBBEL ISOLASJON ................... Forsiktig: Vær meget forsiktig og oppmerksom! ................... Forsiktig: Trekk ut støpselet ut av stikkontakten omgående hvis kabelen er skadet! ................... Forsiktig: Tilbakeslag (kickback)! ................... Beskytt mot regn og fuktighet! ................... Bruk hjelm, vernebriller og hørselvern! ................... Bruk vernehansker. Riktig bruk ................... Trekk støpselet ut av stikkontakten! ................... Førstehjelp RE Y ......... Resirkulering ................... CE-merking ........... Maksimal tillatt kuttlengde .......... Kjedets rotasjonsretning ................... Sagkjedeolje ............. Kjedebremsen er løsnet/trukket til ................... Forbudt! Riktig bruk Maskinen er beregnet på kutting av tømmer og stokker. Strømforsyning Maskinen må bare kobles til en strømkilde med samme spenning som vist på typeskiltet, og kan bare brukes med enfase-vekselstrømforsyning. Det er dobbelt verneisolert i samsvar med europeiske standarder, og kan derfor også brukes i kontakter uten jordledning. For offentlige lavspenningsnett på mellom 220 V og 250 V. Inn- og utkobling av elektriske apparater forårsaker spenningsvariasjoner. Bruken av dette apparatet under uheldige forhold i strømnettet kan ha negative virkninger på bruken av annet utstyr. Når strømnettimpedansen er lik eller lavere enn 0,35 ohm, er det grunn til å anta at ingen negative virkninger vil oppstå. Nettuttaket som brukes til dette apparatet må være beskyttet av en treg sikring eller et tregt overlastvern. YTTERLIGERE SIKKERHETSREGLER

3. Motorsagen må ikke brukes av barn eller unge

mennesker under 18 år. Det kan gjøres unntak for ungdom over 16 år kan hvis de får opplæring under overoppsyn av en ekspert.

4. Arbeid med en motorsag krever et høyt

konsentrasjonsnivå. Ikke jobb med sagen hvis du ikke føler deg vel og i form. Utfør alt arbeid rolig og forsiktig.

5. Arbeid aldri under innflytelse av alkohol,

rusmidler eller medikamenter. ENB098-1

1. Les denne bruksanvisningen for å bli fortrolig med

bruken av motorkjedesagen.

2. Før du bruker motorsagen for første gang, må du

sørge for å få opplæring i bruken av den. Hvis dette ikke er mulig, må du i det minste øve deg på å kutte rundtømmer på en sagkrakk før du begynner å jobbe.

1. Motorsagen er kun beregnet på saging av tre. Ikke

bruk den til å kutte for eksempel plast eller porøs betong.

2. Motorsagen må kun brukes til den typen

arbeidsoperasjoner som er beskrevet i denne bruksanvisningen. Den må for eksempel ikke brukes til å trimme hekker eller liknende formål.

3. Motorsagen må ikke brukes til tømmerhugst, dvs.

for felling og kvisting av tre på rot. Kabelen til motorsagen gir ikke operatøren den mobiliteten og sikkerheten som er påkrevet for slikt arbeid.

4. Motorsagen er ikke beregnet på yrkesmessig

1. Klærne må være tettsittende, men de må ikke

gjøre det vanskelig å bevege seg fritt.

2. Bruk følgende verneklær under arbeidet:

• Godkjent vernehjelm, hvis det kan være fare for fallende grener eller liknende
• Ansiktsmaske eller vernebriller
• Passende hørselvern (øreklokker, tilpassede eller formbare øreplugger) Oktavanalyse på forespørsel.
• Faste vernehansker av skinn

godkjente elektriske kretser. Kontroller at nettspenningen stemmer overens med spenningen på typeskiltet. Forviss deg om at det er montert en 16 A sikring. Sager som brukes utendørs må være tilkoblet en reststrømdrevet bryter med en driftsstrøm som ikke overstiger 30 mA.

................... Skulle tilkoblingskabelen bli skadet, må støpselet omgående trekkes ut av stikkontakten. Sikre arbeidsmetoder

1. Før du begynner å jobbe, må du kontrollere at

motorsagen er funksjonsdyktig og i så god stand at den oppfyller sikkerhetskravene. Kontroller særlig at:

• Kjedebremsen virker som den skal
• Utkoblingsbremsen virker som den skal
• Sverdet og kjedehjulbeskyttelsen er satt riktig på
• Kjedet er slipt og strammet i samsvar med reglene
• Strømkabelen og støpselet er uskadet Se kapitlet “KONTROLLPUNKTER”.

2. Særlig må du alltid forvisse deg om at skjøteledningen

har et passende tverrsnitt (se ”SPESIFIKASJONER”). Når du bruker en kabeltrommel, må du rulle kabelen helt av trommelen. Når du bruker sagen utendørs, må du passe på at den kabelen som brukes, er beregnet på utendørs bruk og at den har tilsvarende spesifikasjoner.

3. Ikke bruk motorsagen i nærheten av brennbart støv

eller brennbare gasser, da motoren lager gnister og utgjør en eksplosjonsfare.

4. Arbeid bare på fast underlag og med godt fotfeste.

Vær spesielt oppmerksom på hindringer (f.eks. kabelen) i arbeidsområdet. Vær spesielt forsiktig når fuktighet, is, snø, nysaget tre eller bark kan gjøre overflatene glatte. Ikke stå på stiger eller trær når du bruker sagen.

5. Vær spesielt forsiktig når du arbeider på skrått

underlag. Rullende stammer og grener utgjør potensielle faremomenter.

6. Sag aldri over skulderhøyde. (Fig. 1)

7. Hold motorsagen med begge hender når du slår den

på og når du bruker den. Hold det bakre håndtaket med høyre hånd, og det fremre håndtaket med venstre hånd. Hold håndtakene i fast grep med bruk av tommelfingrene. Sverdet og kjedet må ikke berøre noen gjenstander når sagen slås på.

8. Fjern fremmedlegemer som sand, stein, spiker,

ståltråd osv. fra arbeidsområdet. Fremmedlegemer ødelegger sverdet og kjedet og kan forårsake farlige tilbakeslag (kickback).

9. Vær spesielt forsiktig når du sager i nærheten av

nettinggjerder (ståltrådgjerder). Ikke sag inn i gjerdet, da sagen kan slå tilbake mot deg.

10. Ikke sag ned i bakken.

11. Kutt enkeltbiter av tre én og én, ikke i bunter eller

12. Unngå å bruke sagen til å kutte tynne grener og røtter,

da disse kan sette seg fast i motorsagen. Det kan være farlig å miste balansen.

13. Bruk et stabilt underlag (en sagkrakk) når du kapper

14. Ikke bruk motorsagen til å skyve eller børste bort

trebiter eller andre gjenstander.

15. Før motorsagen slik at ingen del av kroppen din

befinner seg i forlengelsen av motorsagen. (Fig. 2)

16. Når du beveger deg rundt mellom arbeidsoperasjoner,

må du sette på kjedebremsen for at ikke sagen skal kunne settes i gang ved et ulykkestilfelle. Hold motorsagen i det fremre håndtaket når du bærer den, uten å holde fingeren på bryteren. Trekk ut støpselet fra stikkontakten når du tar pauser, eller når du lar motorsagen ligge uten tilsyn. Legg motorsagen et sted hvor den ikke utgjør noen fare.

17. Trekk ut støpselet fra stikkontakten når du tar pauser,

eller når du lar motorsagen ligge uten tilsyn. Legg motorsagen et sted hvor den ikke utgjør noen fare. Tilbakeslag (kickback)

1. Farlige tilbakeslag (kickback) kan inntreffe under

arbeid med motorsagen. Tilbakeslag inntreffer når spissen av sverdet (særlig den øverste fjerdedelen) kommer i kontakt med tre eller en annen fast gjenstand. Dette fører til at motorsagen kastes tilbake i retning av operatøren. (Fig. 3)

2. For å unngå tilbakeslag må du ta følgende

• Begynn aldri sagingen med spissen av sverdet.
• Sag aldri med spissen av sverdet. Vær spesielt forsiktig når du gjenopptar saging i allerede påbegynte snitt.
• Start sagingen mens kjedet går.
• Kjedet må alltid slipes på riktig måte. Det er særlig viktig å stille inn rytterne til korrekt høyde (du finner nærmere informasjon under ”Slipe kjedet”).
• Sag aldri gjennom flere grener på én gang.
• Ved kvisting må du passe på at sverdet ikke kommer i kontakt med andre grener.
• Når du sager opp stokker, må du styre klar av nabostammer. Hold alltid øye med spissen av sverdet.
• Bruk sagkrakk. Sikkerhetsfunksjoner

før du begynner arbeidet. Ikke bruk motorsagen hvis sikkerhetsmekanismene ikke fungerer som de skal.

Kjedebrems: Motorsagen er utstyrt med en kjedebrems som stopper motorsagen i løpet av en brøkdel av et sekund. Den aktiveres når håndvernet skyves forover. Sagkjedet stopper da i løpet av 0,15 sekunder, og strømtilførselen til motoren brytes.

Utkoblingsbrems: (Fig. 4) Motorsagen er utstyrt med en utkoblingsbrems som stopper sagkjedet omgående når AV/PÅ-bryteren slippes. Dette hindrer sagkjedet i å fortsette å gå når motoren er slått av, og dermed utgjøre en fare. - Fremre og bakre håndvern beskytter brukeren mot skader som kan oppstå hvis trebiter kastes bakover, eller hvis kjedet ryker. - PÅ-sperren hindrer at motorsagen blir slått på uten at det var tilsiktet. - Kjedefangeren beskytter brukeren mot skader i tilfelle kjedet hopper av eller ryker. Transport og lagring ................... Når motorsagen ikke skal brukes på en stund, eller når den skal transporteres, må du trekke ut støpselet av stikkontakten og sette på sliren som fulgte med sagen. Motorsagen må aldri bæres eller transporteres mens sagkjedet går.

1. Motorsagen må kun bæres etter det fremre håndtaket,

med sverdet pekende bakover.

2. Oppbevar motorsagen utilgjengelig for barn, i et

sikkert, tørt og låst rom. Ikke oppbevar motorsagen utendørs. Vedlikehold

1. Trekk støpselet ut av stikkontakten før du utfører noen

form for justeringer eller vedlikehold.

2. Kontroller regelmessig at isolasjonen til strømkabelen

3. Rengjør motorsagen med jevne mellomrom.

4. Sørg for at alle skader på plasthuset blir reparert

ordentlig og omgående.

5. Ikke bruk sagen hvis startbryteren ikke fungerer som

den skal. Sørg for at den blir ordentlig reparert.

6. Motorsagen må under ingen omstendigheter

modifiseres. Det er din sikkerhet det gjelder.

7. Ikke utfør andre typer vedlikehold eller reparasjoner

enn de som er beskrevet i denne bruksanvisningen. Alt annet arbeid må utføres av DOLMAR Service.

8. Bruk kun originale DOLMAR-reservedeler og -tilbehør

beregnet på din sagmodell. Bruk av andre deler øker faren for en ulykke.

9. DOLMAR kan ikke ta på seg noe ansvar for ulykker

eller skade hvis det brukes ikke-godkjente sverd eller sagkjeder eller andre typer ikke-godkjente reservedeler eller tilbehør. Du finner mer informasjon om godkjente sverd og sagkjeder i “Utdrag av reservedelslisten”. Førstehjelp ................... Ikke jobb alene. Jobb alltid innenfor hørevidde av en annen person.

1. Sørg for at du alltid har et førstehjelpsskrin tilgjengelig.

Når du bruker noe fra førstehjelpsskrinet, må du sørge for å komplettere innholdet omgående.

• Hvem rapporterer om ulyken MERK: Hvis personer som har problemer med blodtrykket utsettes for vibrasjoner, kan det føre til skader på blodkar eller nervesystemet. Som følge av vibrasjoner kan følgende symptomer oppstå på fingre, hender eller håndledd: Kroppsdeler ”sovner” (nummenhet), kiling, smerter, stikkende følelse, endring av hudfargen eller av huden. Tilkall lege hvis disse symptomene oppstår!

ANVISNINGENE. FUNKSJONSBESKRIVELSE FORSIKTIG:

• Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du justerer maskinen eller kontrollerer dens mekaniske funksjoner. Bryterfunksjon (Fig. 5) FORSIKTIG:
• Før du kobler maskinen til strømnettet, må du alltid kontrollere at startbryteren aktiverer maskinen på riktig måte og går tilbake til ”AV”-stilling når den slippes. For å unngå at startbryteren trykkes inn ved en feiltakelse, er maskinen utstyrt med en AV-sperreknapp. For å starte maskinen må du trykke på AV-sperreknappen og trykke på startbryteren. Slipp startbryteren for å stoppe maskinen. MONTERING FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du utfører noe arbeid på maskinen. Montere eller fjerne sagkjedet FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du monterer eller fjerner sagkjedet.
• Bruk alltid hansker når du monterer eller fjerner sagkjedet.

1. For å fjerne sagkjedet må du sette hendelen i hevet

2. Trykk på hendelen og drei den mot klokken (mens den

er trykket inn) for å løsne mutteren, inntil kjedehjulbeskyttelsen løsner. (Når hendelen trykkes inn, passer den i sporet i mutteren.)

3. Drei innstillingshjulet mot klokken for å løsne

sagkjedestrammingen.

4. Ta av kjedehjulbeskyttelsen.

5. Fjern sagkjedet og sverdet fra motorsagen.

6. For å montere sagkjedet må du legge den ene enden

av sagkjedet rundt spissen av sverdet og den andre enden rundt kjedehjulet. (Fig. 7) Når du har kommet så langt, må du montere sagkjedet som vist på figuren, fordi det roterer i pilens retning.

7. Sett sverdet på plass på motorsagen.

8. Drei innstillingshjulet mot klokken for å skyve

justeringsstiften i pilens retning. (Fig. 8)

9. Sett kjedehjulbeskyttelsen på motorsagen, slik at

motorsagen samtidig som justeringsstiften går inn i et lite hull i sverdet. (Fig. 9)

10. Trykk inn hendelen og drei den så langt som mulig

med klokken (mens hendelen er trykket inn), for å stramme mutteren. Drei den deretter omtrent en kvart omdreining mot klokken for å løsne mutteren litt. (Fig. 10)

• Når du fyller kjedeolje på motorsagen for første gang, eller når du fyller tanken etter at den har vært kjørt helt tom, må du fylle på olje til underkanten av påfyllingsstussen. Ellers kan oljetilførselen bli for dårlig. Justere strammingen av sagkjedet Skru av oljepåfyllingshetten og fyll på olje til undersiden av påfyllingsstussen. Sagkjedet kan bli løsere etter mange timers bruk. Fra tid til annen må du kontrollere strammingen av sagkjedet før bruk. Sett hendelen i hevet stilling. (Fig. 11) Trykk inn hendelen. Mens hendelen er trykket inn, må du dreie den en kvart omdreining mot klokken for å løsne den litt. (Når hendelen trykkes inn, passer den i sporet i mutteren.) (Fig. 12) Drei på innstillingshjulet for å justere strammingen av sagkjedet. Grip sagkjedet på midten av sverdet og løft det opp. Klaringen mellom sverdet og undersiden av leddene i sagkjedet bør være ca. 2 - 4 mm. Hvis klaringen ikke er omtrent 2 - 4 mm, må du dreie litt på innstillingshjulet som holder sverdet. På dette tidspunkt må du justere mens spissen av sverdet peker svakt oppover. (Fig. 13) Mens hendelen er trykket inn, må du dreie den så langt den går med klokken for å stramme mutteren godt. (Fig. 14) Sett hendelen tilbake til dens opprinnelige stilling. (Fig. 15) FORSIKTIG:
• Altfor kraftig stramming av sagkjedet kan forårsake brudd på sagkjedet, slitasje på sverdet og brudd på innstillingshjulet.
• Montering eller fjerning av sagkjedet bør utføres på et rent sted helt uten sagflis eller liknende. BRUK Smøring FORSIKTIG:
• Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du smører sagkjedet. Rengjør grundig området rundt oljepåfyllingshetten vist på figuren, for å hindre forurensninger i å komme inn i oljetanken. (Fig. 17) Skru oljepåfyllingshetten ordentlig på igjen. Tørk forsiktig av eventuelt oljesøl. Når motorsagen brukes for første gang, kan det ta opptil to minutter før kjedeoljen begynner å smøre sagmekanismen. Kjør sagen uten belastning inntil smøringen begynner (se ”KONTROLLER”). Tankkapasiteten (200 ml) er tilstrekkelig til ca. 30 minutters bruk. KONTROLLER Før du begynner arbeidet, må du utføre følgende kontroller: Kontroll av kjedestrammingen (Fig. 18) ADVARSEL:
• Før du kontrollerer kjedestrammingen, må du alltid trekke ut støpselet av stikkontakten, og ta på deg vernehansker. Sagkjedet er korrekt strammet når det berører undersiden av sverdet og kan løftes ca. 2 - 4 mm opp fra sverdet med lett trykk fra en finger. Kontroller kjedestrammingen hyppig, da nye kjeder har en tendens til å strekke seg. Et kjede som er for slakt kan hoppe av sverdet, og utgjør derfor en ulykkesrisiko. Hvis kjedet er for slakt: Slå opp i kapitlet “Justere sagkjedestrammingen” og juster sagkjedestrammingen igjen. Kontrollere bryterfunksjonen FORSIKTIG: Koble alltid maskinen fra strømnettet før du tester startbryteren. Det er forbudt å låse startbryteren i PÅstilling. Det må ikke være mulig å trykke inn startbryteren med mindre AV-sperreknappen er blitt trykket først. Smør sagkjedet og sverdet med en biologisk nedbrytbar sagkjedeolje med klebemiddel. Klebemidlet i kjedeoljen forhindrer at oljen slynges bort fra sagen med én gang. Ikke bruk mineralolje, da slik olje er skadelig for miljøet. (Fig. 16) Startbryteren må ikke sette seg fast i inntrykket stilling. Når startbryteren slippes, må den automatisk vende tilbake til AV-stillingen, og AV-sperreknappen må vende tilbake til sin opprinnelige stilling. (Fig. 19) FORSIKTIG:
• Unngå hudkontakt med oljen, og unngå å få den i øynene. Olje i øynene kan forårsake irritasjon. Hvis du får olje i øynene, må du omgående skylle det berørte øyet med vann, og deretter snarest oppsøke lege.
• Bruk aldri spillolje. Spillolje inneholder kreftfremkallende substanser. De forurensende stoffene i spillolje gir enda raskere slitasje på oljepumpen, sverdet og kjedet. Spillolje er skadelig for miljøet. MERK:
• Hvis motorsagen ikke starter, må kjedebremsen løsnes. Trekk håndvernet så langt bakover at du merker at motoren griper.

Kontroll av kjedebremsen Hold motorsagen med begge hender når du slår den på. Hold det bakre håndtaket med høyre hånd, og det fremre håndtaket med venstre hånd. Sverd og kjede må ikke berøre noen gjenstander. Trykk først på AV-sperreknappen og deretter på startbryteren. Sagkjedet starter umiddelbart. Skyv håndvernet forover med håndbaken. Sagkjedet må stoppe umiddelbart. (Fig. 20) FORSIKTIG:

• Hvis sagkjedet ikke stopper umiddelbart når denne testen utføres, må sagen under ingen omstendigheter brukes. Rådfør deg med et DOLMAR-spesialverksted. Kvisting FORSIKTIG:
• Kvisting må kun utføres av brukere som har fått opplæring i dette. Risikoen for tilbakeslag er et faremoment. Kontrollere utkoblingsbremsen Slå på motorsagen. Når du kvister, må du støtte motorsagen mot stammen, hvis det er mulig. Ikke sag med spissen av sverdet, da dette medfører fare for tilbakeslag. Slipp startbryteren helt. Sagkjedet må stoppe i løpet av ett sekund. Vær spesielt oppmerksom på grener som står i spenn. Fritthengende grener må ikke kappes fra undersiden. FORSIKTIG:
• Hvis sagkjedet ikke stopper i løpet av ett sekund når denne testen utføres, må sagen ikke brukes. Rådfør deg med et DOLMAR-spesialverksted. Ikke stå på den felte stammen under kvisting. Kontroll av kjedeoljeren (Fig. 21) Sjekk oljenivået i tanken og oljetilførselen før oppstart. Oljenivået er synlig i sikteglasset vist på figuren. Kontroller oljetilførselen som følger: Start motorsagen. Når sagen går, må du holde sagkjedet ca. 15 cm over en trestamme eller over bakken. Hvis smøringen er passelig, vil oljespruten lage et svakt oljespor. Legg merke til vindretningen, og ikke utsett deg for unødvendig oljesprut. FORSIKTIG:
• Hvis det ikke dannes noe oljespor, må du ikke bruke sagen. Ellers vil kjedets levetid bli redusert. Kontroller oljenivået. Rengjør oljetilførselssporet og oljetilførselshullet i sverdet (se ”VEDLIKEHOLD”).

ARBEIDE MED MOTORSAGEN

Sage opp en stokk i kubber Når du skal sage opp en stokk i kubber, må du la den riflede skinnen vist på figuren ligge på stokken som skal kappes. (Fig. 22) Sag inn i treet med løpende sagkjede, idet du bruker det bakre håndtaket til å løfte sagen og det fremre til å styre den. Bruk den riflede skinnen som dreiepunkt. Fortsett snittet ved å legge lett trykk på det fremre håndtaket mens du trekker sagen noe tilbake. Beveg den rifltede skinnen lenger ned langs stokken og hev det fremre håndtaket igjen. Når du lager flere snitt, må du slå av motorsagen mellom snittene. FORSIKTIG:

• Hvis den øvre kanten av sverdet brukes til saging, kan sagen kastes mot deg hvis kjedet setter seg fast. Derfor må du sage med den nedre kanten, så sagen eventuelt kastes bort fra deg. (Fig. 23) Tre som står i spenn må sages på trykksiden (A) først. Lag så det siste snittet på strekksiden (B). På denne måten unngår man at sverdet setter seg fast. (Fig. 24) Uthuling og snitt som følger fiberretningen FORSIKTIG:
• Uthuling og snitt som følger fiberretningen må bare utføres av operatører som har fått spesialopplæring. Muligheten for tilbakeslag utgjør en skaderisiko. Snitt som følger fiberretningen må utføres i en så stump vinkel som mulig. Utfør snittet så nøyaktig som mulig, da den riflede skinnen ikke kan brukes. (Fig. 25) Trefelling FORSIKTIG:
• Trefelling må kun utføres av operatører som har fått opplæring i dette. Arbeidet er farlig. Følg lokale bestemmelser hvis du ønsker å felle et tre. (Fig. 26) - Før du begynner med trefellingen, må du forvisse deg om at: (1) Ingen andre personer enn de som deltar i trefellingen befinner seg i nærheten (2) Alle som deltar i trefellingen har uhindret tilgang en vei ut av området innenfor en vinkel på ca. 45 ° på hver side av fellingsaksen. Ta hensyn til det ekstra faremomentet som består i at man kan snuble i elektriske ledninger. (3) Foten av stammen er fri for fremmedlegemer, røtter og grener (4) Ingen personer eller gjenstander befinner seg nærmere enn 2 1/2 trelengde i den retningen treet vil falle. - Ta hensyn til følgende når det gjelder hvert enkelt tre:
• Hvilken vei det lener seg
• Løse eller tørre grener
• Hvorvidt treet er råttent eller ikke - Ta hensyn til vindhastigheten og vindretningen. Ikke fell trær i sterk vind. - Trimme røtter: Begynn med de største røttene. Foreta det vertikale kuttet først, og deretter det horisontale. (Fig. 27) - Lag et styreskjær: Styreskjæret avgjør hvilken retning treet vil falle, og styrer det. Det gjøres på den siden treet skal falle mot. Lag styreskjæret så nær bakken som mulig. Lag først et horisontalt snitt til en dybde på 1/5 -1/3 av stammediameteren. Ikke lag styreskjæret for stort. Utfør så det diagonale snittet.

- Ved eventuelle korreksjoner av styreskjæret må disse gjøres over hele bredden av det. (Fig. 28) - Lag hovedskjæret litt høyere enn bunnsnittet av styreskjæret. Hovedskjæret må sages helt vannrett. La ca. 1/10 av stammediameteren være igjen mellom hovedskjæret og styreskjæret. Trefibrene i den ukappede stammedelen fungerer som hengsel. Du må under ingen omstendigheter kutte helt gjennom fibrene, da treet i så fall vil falle uhindret. Sett inn kiler i styreskjæret i tide. - Bruk kun plast- eller aluminiumkiler til å holde styreskjæret åpent. Det er forbudt å bruke jernkiler. - Stå til siden for det fallende treet. La det være et åpent område bak det fallende treet i en vinkel på opptil 45 ° på hver side av treets akse (se figuren over “felleområdet”). Vær oppmerksom på fallende grener. Når sagkjedet er blitt slipt om igjen flere ganger, bør du få det slipt hos et DOLMAR-spesialverksted. VEDLIKEHOLD - Slipevinkelen på 30 ° må være lik på alle tennene. Ulikheter i vinkelen kan få kjedet til å gå ujevnt, øke slitasjen og føre til kjedebrudd. - Tannsideplatevinkelen på 80 ° bestemmes av hvor langt den runde filen går inn. Hvis den spesifiserte filen brukes riktig, vil den korrekte sideplatevinkelen produseres automatisk. (Fig. 31) FORSIKTIG:

• Forviss deg alltid om at maskinen er slått av og støpselet trukket ut av kontakten før du foretar inspeksjon eller vedlikehold.
• Bruk alltid hansker når du utfører inspeksjon eller vedlikehold. Utfør det vedlikeholdsarbeidet som er beskrevet nedenfor med jevne mellomrom. Garantikrav aksepteres kun hvis disse arbeidsoperasjonene er utført jevnlig og ordentlig. Brukeren må kun utføre vedlikeholdsarbeid beskrevet i denne bruksanvisningen. Alt annet arbeid må utføres av et DOLMAR-spesialverksted. Rengjøre motorsagen Rengjør motorsagen jevnlig med en ren fille. Særlig håndtakene må holdes fri for olje. Kontroll av plasthuset Utfør regelmessige visuelle inspeksjoner av alle deler av huset. Hvis noen deler er skadet, må du sørge for å få dem reparert omgående og ordentlig i et DOLMARspesialverksted. Sliping av sagkjedet FORSIKTIG:
• Før du utfører noe arbeid på sagkjedet, må du alltid trekke ut støpselet av stikkontakten og ta på deg vernehansker. (Fig. 29) Slip sagkjedet når: - Det dannes melaktig sagflis når du sager i vått tre - Kjedet har problemer med å trenge gjennom treet, selv når du legger kraftig press på sagen - Snittkanten åpenbart er defekt - Sagen trekker til venstre eller høyre i treet Årsaken til denne oppførselen er ujevn sliping av sagkjedet, eller at den ene siden av det er skadet. Slip sagkjedet hyppig, men fjern bare litt materiale hver gang. To eller tre strøk med en fil er vanligvis nok ved rutinemessig sliping.

Slipekriterier: For modell ES-33A, ES-38A - Alle tenner må være like lange (mål a). Tenner av ulik lengde hindrer at kjedet løper jevnt, og kan få kjedet til å ryke. - Ikke slip kjedet når minste tannlengde på 3 mm er nådd. Da må du montere et nytt kjede. - Spontykkelsen bestemmes av avstanden mellom rytterne (rund nese) og snittkanten. De beste sageresultatene oppnås med en avstand på 0,5 mm mellom snittkanten og rytterne. (Fig. 30) ADVARSEL:

• For stor avstand øker risikoen for tilbakeslag. For modell ES-42A - Alle tenner må være like lange (mål a). Tenner av ulik lengde hindrer at kjedet løper jevnt, og kan få kjedet til å ryke. - Ikke slip kjedet når minste tannlengde på 3 mm er nådd. Da må du montere et nytt kjede. - Spontykkelsen bestemmes av avstanden mellom rytterne (rund nese) og snittkanten. De beste sageresultatene oppnås med en avstand på 0,65 mm (,025 tommer) mellom snittkanten og rytterne. (Fig. 32) ADVARSEL:
• For stor avstand øker risikoen for tilbakeslag. - Slipevinkelen på 30 ° må være lik på alle tennene. Ulikheter i vinkelen kan få kjedet til å gå ujevnt, øke slitasjen og føre til kjedebrudd. - Tannsideplatevinkelen på 85 ° bestemmes av hvor langt den runde filen går inn. Hvis den spesifiserte filen brukes riktig, vil den korrekte sideplatevinkelen produseres automatisk. (Fig. 33) Fil og filføring (Fig. 34 - 36) - Bruk en rund spesialfil (tilleggsutstyr) for sagkjeder, med en diameter på 4,5 mm (til modell ES-33A, ES-38A) eller 4,0 mm (til modell ES-42A) til å slipe kjedet. Vanlige runde filer kan ikke brukes. - Filen må bare berøre materialet på vei forover. Løft filen av materialet på vei tilbake. - Slip den korteste tannen først. Lengden av denne tannen blir da målestokken for alle de andre tennene på sagkjedet. - Før filen som vist på figuren. Filen kan føres enklere ved hjelp av en filholder (tilleggsutstyr). Filholderen har merker for korrekt slipevinkel på 30 ° (legg merkene parallelt med sagkjedet) og begrenser inntrengningsdybden (til 4/5 av fildiameteren). - Etter at kjedet er slipt, må du kontrollere høyden på rytterne ved hjelp av kjedemalen (tilleggsutstyr). - Fjern eventuelt fremstikkende materiale, uansett hvor lite det dreier seg om, med en flat spesialfil (tilleggsutstyr). - Rytterne rundes av igjen i forkant. Snu sverdet når du skifter kjede, så sverdsporet slites jevnt. Rengjøre sverdet og smøre taggtrinsen. Før du monterer et nytt sagkjede må du sjekke tilstanden til kjedehjulet. FORSIKTIG:
• Bruk alltid vernebriller når du utfører denne oppgaven. Gradkanter utgjør en skaderisiko. (Fig. 37) Kontroller regelmessig at de løpende overflatene av sverdet ikke er skadet. Rengjør dem med et passende verktøy, og fjern gradkanter om nødvendig. Hvis sagkjedet brukes ofte, må du smøre lageret til taggtrinsen minst én gang i uken. Før du legger på ny grease, må du forsiktig gjøre ren det 2 mm store hullet på spissen av sverdet, og deretter presse en liten mengde flerbruksgrease (tilleggsutstyr) inn i hullet. FORSIKTIG:
• Bruk kun kjeder og sverd som er godkjent for bruk med denne sagmodellen (se ”SPESIFIKASJONER”). (Fig. 44) FORSIKTIG:
• Et slitt kjedehjul ødelegger et nytt sagkjede. Skift i så fall ut kjedehjulet. Monter alltid en ny låsering når du skifter kjedehjulet. Vedlikeholde kjedet og utkoblingsbremsen Rengjøre oljeføringen (Fig. 38) Bremsesystemene er meget viktige sikkerhetsfunksjoner. Som alle andre komponenter av motorsagen er de utsatt for en viss slitasje. De må inspiseres regelmessig av et DOLMAR-spesialverksted. Dette tiltaket tjener din egen sikkerhet. - Rengjør oljetilførselssporet og oljetilførselshullet i sverdet med jevne mellomrom. Oppbevaring av maskinen Rengjøre oljefilteret ved oljeutløpshullet Under drift kan det ha samlet seg fint støv og andre partikler i oljefilteret ved utløpshullet for oljen. Fint støv eller partikler i oljefilteret kan hindre oljestrømmen og forårsake utilstrekkelig smøring av hele sagkjedet. Når oljen ikke når skikkelig frem til toppen av sverdet, må du rengjøre filteret som følger. Koble maskinen fra strømnettet. Fjern kjedehjulet og sagkjedet fra maskinen. (Se kapitlet "Montere eller fjerne sagkjedet".) Fjern tannskiven ved hjelp av en flat skrutrekker med smalt skaft. (Fig. 39) Ta filteret ut av motorsagen og fjern støvet eller partiklene. Hvis filteret er for skittent, må du bytte det ut med et nytt. Koble maskinen til strømnettet igjen. (Fig. 40) Trykk på startbryteren for å skylle bort oppsamlet støv og partikler fra oljeutløpshullet med kjedeoljen. Koble maskinen fra strømnettet. (Fig. 41) Sett det rengjorte oljefilteret inn i oljeutløpshullet. Hvis filteret er for skittent, må du bytte det ut med et nytt. (Fig. 42) Biologisk nedbrytbar sagkjedeolje kan bare oppbevares i en begrenset periode. Etter to år etter produksjonsdatoen begynner biologiske oljer å anta en klebrig kvalitet, og de begynner å skade oljepumpen og komponentene i smøresystemet. - Før du tar motorsagen ut av drift for en lengre periode, må du tømme oljetanken og fylle den med en liten mengde motorolje (SAE 30). - Kjør motorsagen kort for å skylle alle rester av den biologiske oljen ut av tanken, smøresystemet og sagmekanismen. Når motorsagen tas ut av bruk, vil små mengder olje lekke fra den en stund etterpå. Dette er normalt, og ikke et tegn på at noe er galt. Lagre motorsagen på et egnet underlag. Før du tar motorsagen i bruk igjen, må du fylle den igjen med fersk BIOTOP sagkjedeolje. For å opprettholde produktets SIKKERHET og PÅLITELIGHET, må reparasjoner, vedlikehold og justeringer utføres av DOLMARs autoriserte servicesentre, og det må alltid brukes reservedeler fra DOLMAR. For å feste filteret må du sette tannskiven inn i oljeutløpshullet igjen med riktig side opp, som vist på figuren. Hvis filteret ikke kan festes fordi tannskiven er deformert, må du bytte ut skiven med en ny. Sett kjedehjulet og sagkjedet på maskinen igjen. (Fig. 43) Nye sagkjeder Skift på å bruke to eller tre sagkjeder, så sagkjedet, kjedehjulet og de løpende overflatene på sverdet slites jevnt.

FEILSø KING Feil System Tilstand Årsak Motorkjedesagen virker ikke. Hele Elektromotoren virker ikke. Ingen strømforsyning Kabel defekt Kjedebremsen er utløst. Hovedsikringen er gått. Utilstrekkelig effekt Kullbørster Lav trekkraft Kullbørstene er nedslitt. Ingen kjedesmøring. Oljetank, oljepumpe Ingen kjedeolje på sagkjedet Tom oljetank Tilsmusset oljeføringsspor Kjedebrems Brems Sagkjedet stopper ikke momentant. Utkoblingsbrems Brems Sagkjedet fortsetter å rotere. Kullbørstene er nedslitt. Slitt bremsebånd

INSTRUKS FOR REGELMESSIG VEDLIKEHOLD OG PLEIE

For å oppnå en lang levetid, unngå skader og sikre full funksjon av sikkerhetsinnretningene må de beskrevne vedlikeholdsarbeidene utføres med jevne mellomrom. Garantien gjelder kun hvis arbeidet utføres regelmessig og ordentlig. Hvis dette ikke gjøres, medfører det fare for uhell! Brukerne av elektriske kjedesager har ikke lov til å utføre vedlikeholdsoppgaver som ikke er beskrevet i denne brukerhåndboken. Alt annet arbeid må utføres av et DOLMAR-serviceverksted. Generelt arbeid Elektrisk motorkjedesag Motorhus av plast Sagkjedet Sverd Kjedehjul Kjedebrems Utkoblingsbrems Før hver gangs bruk Sagkjedet Rengjør utvendig med jevne mellomrom. Se etter sprekker og brudd. Ved skader må reparasjon straks utføres av et servicesenter. Slip med jevne mellomrom. Bytt ut i tide. Snu sverdet etter en viss tid, så glideflatene slites jevnt. Bytt ut i tide. Sørg for at det byttes i tide på et servicesenter. Sørg for regelmessig inspeksjon på et servicesenter. Sørg for regelmessig inspeksjon på et servicesenter. Sverd Kjedesmøring Kjedebrems Utkoblingsbrems Startbryter Strømforsyningskabel Oljetanklokk Sjekkes mht. skader og sliping. Kjedestramming kontrolleres. Se etter skader, og fjern grader om nødvendig. Funksjonskontroll. Funksjonskontroll. Funksjonskontroll. Funksjonskontroll. Ved skader må utskifting foretas av et servicesenter. Sjekk tetning. Etter hver gang sagen har vært ute av drift Sverd Glideflaten Oljetilførselshull Rengjøres, særlig oljetransportsporet. Lagring Kjedeoljetank Sagkjede/sverd Tom. Avmonteres, rengjøres og settes inn med litt olje. Føringssporet på sverdet rengjøres. Lagres tørt og sikkert. Etter lang lagringstid må den elektriske motorkjedesagen kontrolleres av et servicesenter (oljerester kan bli harpiksaktige, og ventilen til oljepumpen kan tettes). Elektrisk motorkjedesag

Vedlikehold og reparasjoner Vedlikehold og istandsetting av moderne elektromotorer og tilhørende sikkerhetsinnretninger krever en kvalifisert fagutdannelse og et verksted som er utstyrt med spesialverktøy og testapparater. DOLMAR anbefaler derfor at alt arbeid som ikke er beskrevet i denne brukerhåndboken utføres av et DOLMAR-servicesenter. DOLMAR-servicesentrene er utstyrt med alt nødvendig utstyr og faglig kvalifiserte og erfarne medarbeidere som kan utarbeide løsninger som passer for kundene og som du kan rådføre deg med. Ditt nærmeste DOLMAR-servicesenter finner du i den vedlagte servicelisten. Reservedeler Hvorvidt motorsagen din er pålitelig i bruk og sikker å bruke, avhenger også av de reservedelene som anvendes. Bruk bare ORIGINALE DOLMAR-reservedeler, merket: Kun originaldeler sikrer så høy materialkvalitet og sikkerhet, så nøyaktige dimensjoner og så god sagfunksjon som mulig.

• Skader forårsaket av overoppvarming som skyldes forurensninger som hindrer motorens lufttilførsel ved motorhuset.
• Bruk av uegnede reservedeler eller uoriginale deler, når dette er årsak til skaden.
• Bruk av uegnede eller for gamle smøremidler.
• Skader som kan tilbakeføres til bruksforhold ved leasing eller utleie.
• Arbeid på kjedet utført av ukyndige personer, eller ukyndige reparasjonsforsøk. Rengjørings-, vedlikeholds- og innstillingsarbeid dekkes ikke av garantien. Alle garantiarbeider skal utføres av et DOLMAR-servicesenter. TILBEHØR

Regelmessig ettersliping. Slire Sverd, komplett Kjedemal Rund fil 4,5 mm Rund fil 4,0 mm Flat fil Filholder med 4,5 mm fil Filholder med 4,0 mm fil Filhåndtak 1 I BIOTOP motorsagolje 5 I BIOTOP motorsagolje Flerbruksgrease Fettpresse Originale reservedeler og tilbehør får du kjøpt i faghandelen. Her finnes også de nødvendige reservedelslister med de riktige reservedelsnumrene, samt informasjon om detaljforbedringer og nyheter i reservedelstilbudet. Vær også oppmerksom på at DOLMARs produktgaranti bortfaller ved bruk av uoriginale reservedeler. GARANTI DOLMAR garanterer høyeste kvalitet og overtar derfor kostnadene for utbedring ved utskifting av defekte deler i tilfelle material- eller produksjonsfeil som viser seg i løpet av garantitiden, regnet fra kjøpsdato. Vær oppmerksom på at enkelte land har spesielle garantibestemmelser. I tvilstilfeller kan du spørre forhandleren, som er ansvarlig for garantien. Vi ber om forståelse for at vi ikke kan påta oss noe ansvar for skader forårsaket av:

• Bruksanvisningen ikke fulgt.
• Manglende utførelse av nødvendig vedlikehold og renhold.
• Åpenbar overbelastning på grunn av vedvarende overskridelse av øvre kapasitetsgrenser.
• Bruk av ikke-godkjente sverd og sagkjeder.
• Bruk av ikke-godkjente sverd- og sagkjedelengder.
• Bruk av makt, uriktig behandling, misbruk eller uhell.
