BRUKSANVISNING ES42A DOLMAR

Motorsåg Bruksanvisning

Sikkerhetsveiledning Var god läs och tag tillvara dessa instruktioner.

fedtstoffer. SVENSKA Allmänna säkerhetsbestämmelser VARNING! Läs alla anvisningar. Om inte alla instruktioner nedan följs kan det leda till elektrisk stöt, brand och/eller allvarlig skada. Termen "maskin" som finns i alla varningar nedan hänvisar till din strömdrivna (sladdanslutna) maskin eller batteridrivna (sladdlösa) maskin.

SPARA DESSA INSTRUKTIONER

Säkerhet vid arbetsplatsen

1. Håll arbetsplatsen väl rengjord och väl upplyst.

Överhopade och mörka områden lockar till olyckor.

2. Använd inte maskinen i explosiva områden, som till

exempel i närheten av lättantändliga vätskor, gaser eller damm. Maskinen skapar gnistor som kan antända dammet eller ångorna.

3. Håll borta barn och åskådare när du använder

maskinen. Om du blir distraherad kan du förlora kontrollen över maskinen. Elektrisk säkerhet

4. Maskinens stickkontakt måste passa i uttaget.

Modifiera inte kontakten på något sätt. Använd inte adapterkontakter tillsammans med jordade maskiner. Omodifierade stickkontakter och passande uttag minskar risken för elektrisk stöt.

5. Undvik kroppskontakt med jordade ytor som till

exempel rör, element, spisar och kylskåp.Det finns en ökad risk för elektriska stötar om din kropp är jordad.

6. Utsätt inte maskinen för regn eller våta

förhållanden.Vatten inuti maskinen ökar risken för elektrisk stöt.

7. Misshandla inte sladden. Använd aldrig sladden när

du bär, drar eller kopplar ur maskinen ur vägguttaget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Skadad eller snärjd sladd ökar risken för elektrisk stöt.

8. När maskinen används utomhus bör en

förlängningskabel för utomhusbruk användas. Om en sladd för utomhusbruk används minskar risken för elektrisk stöt. Personlig säkerhet

9. Var vaksam, titta vad du gör och använd sunt förnuft

när du använder maskinen. Använd inte maskinen när du är trött eller påverkad av droger, alkohol eller medicin. Ett ögonblicks ovaksamhet kan resultera i allvarliga personskador.

10. Använd säkerhetsutrustning. Använd alltid

skyddsglasögon. Säkerhetsutrustning som till exempel dammask, halkfria skor, visir eller hörselskydd för användning i rätta förhållanden minskar risken för personskador.

11. Undvik att starta genom olyckshändelse. Försäkra dig

om att strömbrytaren är i läget off innan du kopplar in sladden. Om maskinen bärs med fingret på strömbrytaren eller om maskiner med strömbrytaren påslagen kopplas inbjuder till olyckor.

12. Ta bort justeringsnyckel eller skiftnyckel innan

maskinen startas. En skiftnyckel eller justeringsnyckel som är ansluten till en roterande del av maskinen kan resultera i personskador.

13. Sträck dig inte efter maskinen när den används. Behåll

alltid fotfästet och balansen. På detta sätt har du bättre kontroll över maskinen i oväntade situationer.

14. Klä dig rätt. Bär inte löst sittande kläder eller smycken.

Håll ditt hår, dina kläder och handskar från rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i de rörliga delarna.

15. Om enheter för anslutning av dammutsugning och

renhållning finns, försäkra dig om att dessa ansluts och används på rätt sätt. Om dessa enheter används kan risken för dammrelaterade faror minska. Användning och underhåll av maskinen

16. Forcera inte maskinen. Använd korrekt maskin till din

applikation. Korrekt maskin gör jobbet bättre och säkrare för det ändamål den är avsedd för.

17. Använd inte maskinen om den inte går att starta eller

stänga av via strömbrytaren. Maskiner som inte går att manövrera via strömbrytaren är farliga och måste repareras.

18. Dra ur kontakten ur uttaget och/eller ta ur batteriet ur

maskinen innan justeringar utförs, tillbehör byts ut eller maskinen skall förvaras. Sådana förebyggande säkerhetsåtgärder minskar risken för att maskinen startas genom olyckshändelse.

19. Förvara overksamma maskiner utom räckhåll för barn

och låt inte personer som inte kan hantera maskinen eller dessa instruktioner använda maskinen. Maskinen är farlig i händerna på en ovan användare.

20. Underhåll av maskinen. Kontrollera felriktning eller

fastspänning av rörliga delar, skador och andra förhållanden som kan påverka maskinens drift. Om maskinen är trasig skall den repareras innan den används igen. Många olyckor sker på grund av dåligt underhåll av maskinen.

21. Håll skärverktygen vassa och rena. Det är mindre troligt

att väl skötta skärverktyg med vassa skärytor spänns fast och är därför lättare att manövrera.

22. Använd maskinen, tillbehören och verktygsbits etc.

enligt dessa instruktioner och på det sätt som förväntas för respektive maskintyp, genom att ta med arbetsförhållanden och arbetet som skall utföras i beräkningen. Maskinen skall inte användas för annat än det den är avsedd för eftersom farliga situationer då kan uppstå. Service

23. Serva din maskin hos en auktoriserad reparatör

genom att endast använda identiska reservdelar. Detta försäkrar att maskinens säkerhet behålls.

24. Följ instruktionerna vid smörjning och vid byte av

25. Håll handtaget torrt, rent och fritt från olja och smuts.

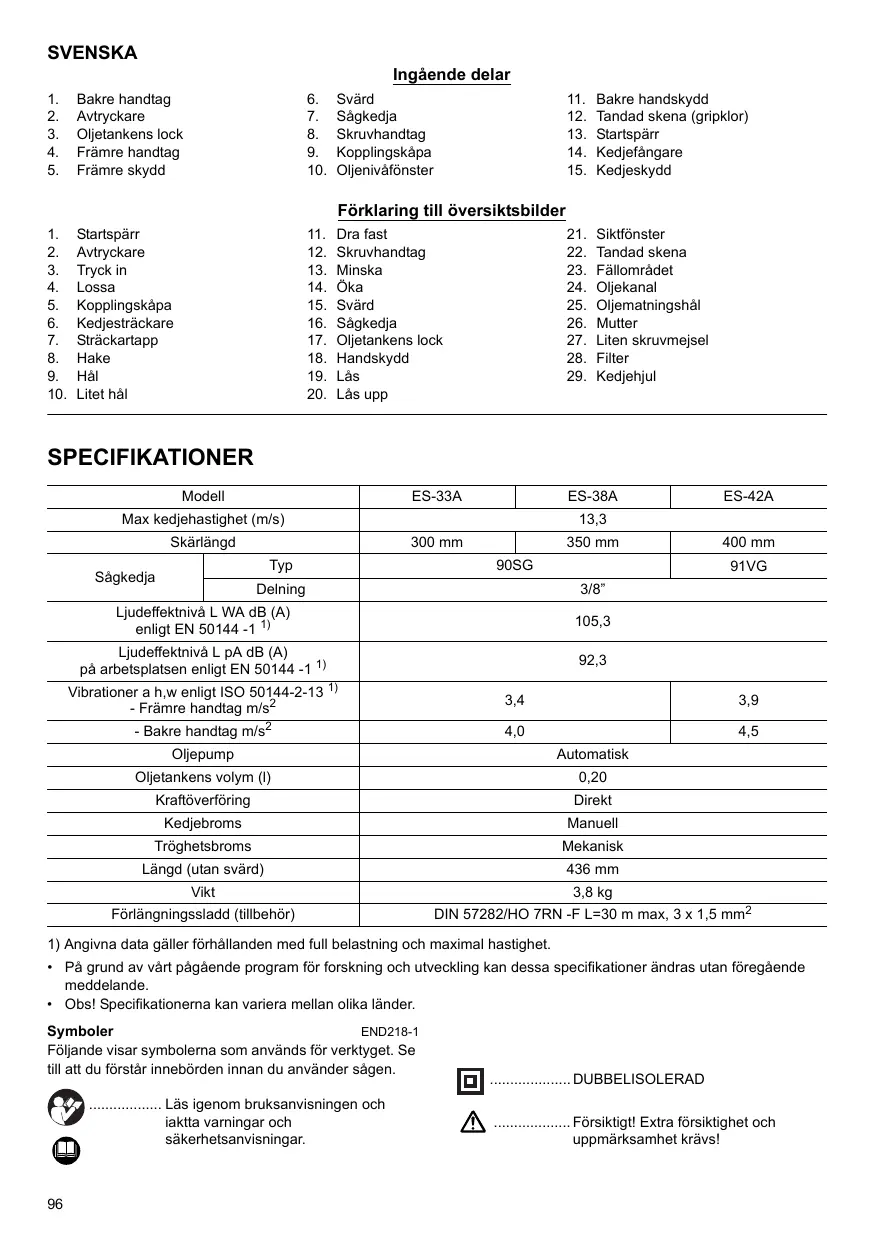

SVENSKA Ingående delar

Svärd Sågkedja Skruvhandtag Kopplingskåpa Oljenivåfönster

Startspärr Avtryckare Tryck in Lossa Kopplingskåpa Kedjesträckare Sträckartapp Hake Hål Litet hål

Dra fast Skruvhandtag Minska Öka Svärd Sågkedja Oljetankens lock Handskydd Lås Lås upp

Bakre handskydd Tandad skena (gripklor) Startspärr Kedjefångare Kedjeskydd

Siktfönster Tandad skena Fällområdet Oljekanal Oljematningshål Mutter Liten skruvmejsel Filter Kedjehjul Förklaring till översiktsbilder SPECIFIKATIONER Modell ES-33A ES-38A Max kedjehastighet (m/s) Skärlängd 300 mm Typ Sågkedja 350 mm 90SG Delning 91VG 105,3 Ljudeffektnivå L pA dB (A) på arbetsplatsen enligt EN 50144 -1 1) - Bakre handtag 400 mm 3/8” Ljudeffektnivå L WA dB (A) enligt EN 50144 -1 1) Vibrationer a h,w enligt ISO 50144-2-13 - Främre handtag m/s2 ES-42A 13,3 92,3

m/s2 3,4 3,9 4,0 Oljepump 4,5 Automatisk Oljetankens volym (l) 0,20 Kraftöverföring Direkt Kedjebroms Manuell Tröghetsbroms Mekanisk Längd (utan svärd) 436 mm Vikt 3,8 kg Förlängningssladd (tillbehör) DIN 57282/HO 7RN -F L=30 m max, 3 x 1,5 mm2

1) Angivna data gäller förhållanden med full belastning och maximal hastighet.

• På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.
• Obs! Specifikationerna kan variera mellan olika länder. END218-1 Symboler Följande visar symbolerna som används för verktyget. Se till att du förstår innebörden innan du använder sågen. .................. Läs igenom bruksanvisningen och iaktta varningar och säkerhetsanvisningar.

.................... DUBBELISOLERAD ................... Försiktigt! Extra försiktighet och uppmärksamhet krävs! ................... Försiktigt! Dra ur nätsladden omedelbart om den skadas! ................... Försiktigt! Bakåtkast! ................... Skydda mot regn och fukt! ................... Använd hjälm, skyddsglasögon och hörselskydd! ................... Dra ur nätsladden! ................... Första hjälpen ......... Återvinning ................... CE-märkning ........... Tillåten maximal skärlängd .......... Kedjans rörelseriktning Personlig skyddsutrustning ................... Kedjeolja ............. Kedjebroms av/på ................... Förbjudet! Användningsområde Sågen är avsedd för kapning. Strömförsörjning Maskinen får endast anslutas till nät med spänning som anges på typplåten och med enfasig växelström. Den är dubbelisolerad i enlighet med europeisk standard och får därför också anslutas till ojordade vägguttag. Avsedd för elnät med 220 – 250 V. Att starta och stänga av elektriska apparater medför spänningsfluktuationer. Om denna maskin används under ogynnsamma förhållanden kan funktioner hos annan utrustning påverkas negativt. I elnät med ett motstånd på högst 0,35 Ohm är det rimligt att anta att negativa effekter inte förekommer. Nätuttaget för den här enheten måste vara försett med trög säkring eller skyddsbrytare. YTTERLIGARE SÄKERHETSANVISNINGAR Användningsområde

1. Kedjesågen är endast avsedd för sågning i trä.

Använd den inte till att t ex såga i plast eller lättbetong.

2. Använd sågen endast till de funktioner som

beskrivs i denna bruksanvisning. Använd den inte till att t ex beskära häckar o dyl.

3. Kedjesågen får inte användas för skogsarbete,

dvs trädfällning och kvistning av stående träd. Kedjesågens sladd begränsar användarens rörlighet på ett sådant sätt att denna typ av användning är olämplig.

4. Kedjesågen är inte avsedd för yrkesmässig

5. Överbelasta inte kedjesågen.

................... Använd skyddshandskar! RE Y ungdomar över 16 år som har fått utbildning och träning på sågens funktioner.

4. Arbete med en kedjesåg kräver full koncentration.

Arbeta inte med sågen när du känner dig fysiskt eller psykiskt nedsatt. Utför allt arbete noggrant och i lugnt tempo.

5. Arbeta aldrig om du är påverkad av alkohol eller

1. Läs bruksanvisningen för att lära dig hur

kedjesågen fungerar.

2. Låt gärna någon demonstrera hur sågen används

innan du själv använder den för första gången. Om det inte är möjligt att ordna med en demonstration är det lämpligt att övningssåga i en stock på en sågbock.

3. Kedjesågen får inte användas av barn eller

ungdomar under 18 år. Undantag kan göras för

1. Använd åtsittande kläder som inte begränsar

2. Följande skyddskläder är lämpliga under arbete:

• Godkänd skyddshjälm som skydd mot nedfallande grenar o dyl.
• Visir eller skyddsglasögon.
• Hörselskydd (öronkåpor eller öronproppar). Frekvensanalys kan erhållas på begäran.
• Kraftiga skyddshandskar.
• Långbyxor i kraftigt tyg.
• Överdragskläder med sågskydd.
• Säkerhetsskor eller stövlar med halkfria sulor, stålhätta och sågskydd.
• Ansiktsmask när arbetet genererar damm (t ex sågning i torrt trä). Elsäkerhet ................... Kedjesågen får inte användas i regn eller i fuktig miljö eftersom den elektriska motorn inte är vattenskyddad.

1. Sågen får endast kopplas in i ett jordat uttag.

Kontrollera att nätspänningen är densamma som på märkplåten. Kontrollera att uttaget är skyddat med en säkring på 16 A. Om sågen används utomhus måste den anslutas till en jordfelsbrytare med en utlösningsström på högst 30 mA. ................... Om nätsladden skadas måste sladden omedelbart dras ur. Säkerhetsrutiner

1. Kontrollera att kedjan är i gott skick och uppfyller

säkerhetsanvisningarna innan arbetetet påbörjas. Kontrollera i synnerhet att:

Kedjebromsen fungerar. Tröghetsbromsen fungerar. Svärdet och kopplingskåpan är rätt monterade. Kedjan är filad och spänd i enlighet med anvisningarna.

• Inga skador finns på nätsladd inklusive kontakt. Mer information finns i avsnittet "KONTROLLER".

2. Kontrollera alltid att de förlängningskablar som

används har tillräckligt tvärsnitt (se "SPECIFIKATIONER"). Om en kabelvinda används ska hela kabeln dras ut. Om du använder sågen utomhus måste kabeln vara godkänd för användning utomhus och ha rätt specifikationer.

3. Använd inte kedjesågen i närheten av brännbart

damm eller gaser eftersom motorn genererar gnistor som kan orsaka en explosion.

4. Arbeta endast på stadigt underlag och med säkert

fotfäste. Var särskilt uppmärksam på hinder inom arbetsområdet, t ex nätsladd och förlängningskabel. Var särskilt uppmärksam på omständigheter som kan medföra halka, t ex fukt, is, snö, sågspån eller bark. Använd inte kedjesågen när du står på en stege eller i ett träd.

5. Iaktta särskild uppmärksamhet när du arbetar på

sluttningar eller med stockar eller liknande som kan komma i rullning.

6. Såga aldrig över axelhöjd. (Fig. 1)

7. Håll sågen med båda händerna både när du startar

och använder den. Håll bakre handtaget med höger hand och främre handtaget med vänster hand. Greppa handtagen med hela handen. Svärdet och kedjan får inte vara i kontakt med något när sågen startas.

8. Ta bort hindrande föremål som t ex sand, stenar,

spikar, ståltråd osv från arbetsområdet innan arbetet påbörjas. Hindrande föremål kan skada svärdet och kedjan och orsaka bakåtkast.

9. Var extra uppmärksam vid arbete nära nätstängsel.

Vid eventuell sågning i nätet riskeras bakåtkast.

10. Såga inte i marken.

11. Såga stockar en och en, aldrig buntvis eller högvis.

12. Använd inte sågen till tunna grenar och rötter eftersom

de kan trasslas in i kedjesågen. Det är riskfyllt att förlora balansen.

13. Använd ett lämpligt stöd (sågbock) vid sågning.

14. Använd inte sågen till att putsa bort träflisor eller

15. Håll alltid sågen så att du inte kommer i sågens

skärriktning. (Fig. 2)

16. Använd kedjebromsen när du flyttar sågen mellan

olika arbetsuppgifter för att undvika att kedjan rör sig oavsiktligt. Bär kedjesågen i det främre handtaget. Håll aldrig fingret på avtryckaren. Dra alltid ur nätsladden vid paus i arbetet eller när kedjesågen lämnas oövervakad. Ställ ifrån dig sågen där den inte kan utgöra någon risk.

17. Dra alltid ur nätsladden vid paus i arbetet eller när

kedjesågen lämnas oövervakad. Ställ ifrån dig sågen där den inte kan utgöra någon risk.

1. Farliga bakåtkast kan inträffa under arbete med en

kedjesåg. Bakåtkast inträffar när svärdet (i synnerhet den övre fjärdedelen) kommer i kontakt med trästycket eller andra fasta föremål. Bakåtkast innebär att sågen kastas i riktning mot användaren. (Fig. 3)

2. Tänk på följande för att undvika bakåtkast:

• Börja aldrig såga med spetsen på svärdet.
• Använd aldrig spetsen på svärdet för kapning. Var särskilt uppmärksam om du fortsätter såga i ett tidigare påbörjat skär.
• Börja aldrig såga utan att kedjan löper.
• Fila alltid kedjan på rätt sätt. Kontrollera i synnerhet att djupmåttet är riktigt (se "Slipa kedjan" för mer information).
• Såga aldrig i flera grenar samtidigt.
• Vid kvistning är det viktigt att svärdet inte kommer i kontakt med andra grenar.
• Vid kapning är det viktigt att intilliggande stockar inte stör arbetet. Var alltid uppmärksam på svärdspetsen.
• Använd sågbock. Säkerhetsfunktioner

1. Kontrollera alltid att säkerhetsfunktionerna fungerar

innan arbetet påbörjas. Använd inte kedjesågen om inte säkerhetsfunktionerna fungerar på rätt sätt.

Kedjebroms: Kedjesågen är utrustad med en kedjebroms som stoppar kedjan på bråkdelen av en sekund. Den aktiveras när du skjuter handskyddet framåt. Kedjas stoppas inom 0,15 sek och strömmen till motorn bryts.

Tröghetsbroms: (Fig. 4) Kedjesågen är utrustad med en tröghetsbroms som stoppar kedjan omedelbart när avtryckaren släpps. På så vis förhindras att kedjan löper och utgör en risk när motorn är avstängd. - Främre och bakre handskydden skyddar användaren från skador som kan orsakas av spånor eller splitter som kastas bakåt eller av att kedjan slits av. - Startspärren förhindrar att kedjesågen startas oavsiktligt. - Kedjefångaren skyddar användaren mot skador som kan uppstå om kedjan hoppar ur spåret eller slits av. Transport och förvaring ................... Dra alltid ur nätsladden och sätt på sågens kedjeskydd när kedjesågen inte används eller när den flyttas. Bär aldrig sågen medan kedjan löper.

1. Bär kedjesågen endast i det främre handtaget med

svärdet riktat bakåt.

2. Förvara alltid kedjesågen i ett säkert, torrt och låst

utrymme utom räckhåll för barn. Förvara inte kedjesågen utomhus. Underhåll

1. Dra alltid ur nätsladden innan justeringar eller

2. Kontrollera nätsladden regelbundet så att isoleringen

3. Rengör kedjesågen regelbundet.

4. Eventuella skador på plastkåporna måste repareras

omedelbart och med vederbörlig omsorg.

5. Använd inte kedjesågen vid fel på avtryckaren.

Reparera den med vederbörlig omsorg.

6. Inte under några omständigheter får ändringar göras

på kedjesågen. I annat fall kan inte säkerheten garanteras.

7. Utför inga andra underhålls- eller reparationsarbeten

än de som beskrivs i bruksanvisningen. Allt annat arbete måste utföras av DOLMAR servicecenter.

8. Använd endast originalreservdelar från DOLMAR

samt originaltillbehör som är avsedda för den aktuella modellen. Användning av annat än originaldelar och – tillbehör medför ökad olycksrisk.

9. Inga garanti- eller skadeståndsanspråk accepteras av

DOLMAR om svärd, sågkedjor och andra reservdelar eller tillbehör som inte är godkända av DOLMAR används. Mer information om godkända svärd och kedjor finns i utdraget ur reservdelslistan. Första hjälpen ................... Arbeta aldrig ensam. Arbeta alltid inom hörhåll för en annan person.

1. Se alltid till att ha första förband tillgängligt under

arbete. Förbandslådan måste alltid hållas komplett.

2. Om hjälp behöver tillkallas i händelse av olycka ska

följande infomation uppges:

• Var inträffade olyckan?
• Hur många personer är skadade?
• Vilka skador har de skadade personer?
• Vem rapporterar olyckan? OBS! Personer med cirkulationsbesvär som utsätts för kraftiga vibrationer kan drabbas av blodsutgjutningar och skador på nervsystemet. Vibrationer kan orsaka följande symptom i fingar, händer och handleder: Domningar (stumhet), darrningar, smärtor, stickningar, färgförändringar i huden och hudförändringar. Uppsök läkare om du drabbas av något av dessa symptom! SPARA BRUKSANVISNINGEN FUNKTIONSBESKRIVNING FÖRSIKTIGT!
• Se alltid till att verktyget är avstängt och att nätsladden är urdragen innan du justerar eller funktionskontrollerar verktyget. Avtryckarens funktion (Fig. 5) FÖRSIKTIGT!
• Innan du ansluter verktyget till elnätet ska du kontrollera att avtryckaren fungerar och återgår till läget "OFF" när du släpper den. En startspärr förhindrar oavsiktlig aktivering av avtryckaren. Tryck in startspärren och tryck sedan på avtryckaren för att starta sågen. Släpp avtryckaren för att stoppa den. MONTERING FÖRSIKTIGT!
• Se alltid till att verktyget är avstängt och att nätsladden är urdragen innan verktyget repareras. Montera eller demontera kedjan FÖRSIKTIGT!
• Se alltid till att verktyget är avstängt och att nätsladden är urdragen innan du monterar eller demonterar sågkedjan.
• Använd alltid handskar när du hanterar kedjan.

1. Ställ skruvhandtaget i upprätt läge innan du tar bort

2. För att lossa muttern som fäster kopplingskåpan

trycker du på skruvhandtaget och håller det intryckt samtidigt som du vrider det moturs. (Skruvhandtaget trycks in i muttern när du trycker på det.)

3. Vrid kedjesträckaren moturs för att släppa

4. Ta bort kopplingskåpan.

5. Ta bort kedjan och svärdet från kedjesågen.

6. När du ska montera en ny kedja passar du först in den

på svärdet och sedan på kedjehjulet. (Fig. 7) Montera sågkedjan på det sätt som visas i figuren eftersom den roterar i pilens riktning.

7. Skjut in svärdet på plats i kedjesågen.

8. Vrid kedjesträckaren moturs för att skjuta

sträckartappen i pilens riktning. (Fig. 8)

9. Placera kopplingskåpan på kedjesågen på så sätt att

haken på baksidan hakas fast i hålet på kedjesågen och sträckartappen passas in i det lilla hålet i svärdet. (Fig. 9)

10. Tryck in skruvhandtaget och håll det nedtryckt

samtidigt som du vrider verktyget medurs för att dra fast muttern. Lossa därefter muttern något genom att vrida handtaget ungefär ett kvarts varv moturs. (Fig. 10) Justera kedjesträckningen Kedjan kan förlora sin sträckning efter ett antal timmars användning. Kontrollera därför emellanåt kedjesträckningen innan du använder kedjesågen. Fäll upp skruvhandtaget. (Fig. 11) Tryck in skruvhandtaget. Håll det intryckt medan du vrider det ett kvarts varv moturs för att lossa muttern något. (Skruvhandtaget trycks in i muttern när du trycker på det.) (Fig. 12)

Sträck kedjan genom att vrida på kedjesträckaren. Fatta tag i kedjan på mitten av svärdet och lyft den uppåt. Spelet mellan svärdet och länkförbindningarna ska vara ungefär 2 - 4 mm. Om spelet inte är så stort vrider du kedjesträckaren som är fästad till svärdet. Rikta spetsen på svärdet något uppåt när du ställer in sträckningen denna gång. (Fig. 13) Tryck in skruvhandtaget samtidigt som du vrider det för att dra åt muttern ordentligt. (Fig. 14) Ställ skruvhandtaget i sitt ursprungliga läge. (Fig. 15) FÖRSIKTIGT!

• Alltför sträckt kedja kan medföra kedjebrott, ökat slitage på svärdet eller trasig sträckningsmekanism.
• Montering och demontering av kedjan ska utföras i en ren miljö utan sågspån eller liknande. ANVÄNDNING Smörjning FÖRSIKTIGT!
• Se alltid till att verktyget är avstängt och att nätsladden är urdragen innan du smörjer sågkedjan. Smörj kedja och svärd med en biologiskt nedbrytbar kedjeolja av typen klisterolja. Klisterkomponenten i kedjeoljan förhindrar att oljan slungas bort från sågkedjan onödigt snabbt. Mineraloljor ska inte användas eftersom de är skadliga för miljön. (Fig. 16) FÖRSIKTIGT!
• Låt inte oljan komma i kontakt med hud och ögon. Kontakt med ögonen orsakar irritation. Skölj omedelbart med rent vatten och kontakta läkare om du får olja i ögonen.
• Använd aldrig gammal motorolja. Redan använda oljor innehåller cancerframkallande ämnen. Föroreningarna i använda oljor medför ökad förslitning i oljepump, svärd och kedja. Gammal motorolja är skadlig för miljön.
• När du fyller på kedjeolja för första gången i sågen, eller om du fyller på olja när tanken blivit helt tom, ska du fylla på olja upp till kragen på påfyllningshålet. Oljefördelningen kan annars försämras. Rengör noggrant området runt oljelocket, som visas i figuren, för att förhindra att smuts kommer in i oljetanken. (Fig. 17) Skruva loss locket och fyll på olja upp till kragen på påfyllningshålet. Skruva på locket ordentligt. Torka omsorgsfullt bort eventuell utspilld olja. När kedjesågen används för första gången kan det ta upp till två minuter innan oljan börjar smörja sågmekanismen. Kör sågen utan last tills den automatiska oljesmörjningen har kommit igång (se "KONTROLLER"). Tankvolymen (200 ml) räcker till ungefär 30 minuters sågning. Kontrollera kedjesträckningen (Fig. 18) VARNING!
• Dra alltid ur nätsladden innan du kontrollerar kedjesträckningen och använd skyddshandskar. Sågkedjans sträckning är rätt när kedjan är i kontakt med undersidan av svärdet samtidigt som det går lätt att lyfta kedjan med fingrarna ca 2 - 4 mm på svärdets ovansida. Kontrollera kedjesträckningen ofta eftersom nya kedjor har en tendens att förlängas. En kedja som inte är tillräckligt spänd kan hoppa ur sitt spår på svärdet och utgör därför en olycksrisk. Om kedjan är för löst spänd: Ställ in kedjesträckningen på nytt. Mer information finns i avsnittet "Justera kedjesträckningen". Kontrollera avtryckarens funktion FÖRSIKTIGT! Dra alltid ur nätsladden innan du kontrollerar avtryckaren. Det går inte att låsa avtryckaren i läget ON. Avtryckaren ska inte gå att trycka in om inte startspärren är intryckt. Avtryckaren får inte kärva i intryckt läge. När du släpper avtryckaren ska den återgå till läget OFF (av) och startspärren ska återgå till sitt utgångsläge. (Fig. 19) Kontrollera kedjebromsen OBS!
• Om sågen inte startar måste kedjebromsen lossas. Dra handskyddet bakåt tills du känner att det fastnar i rätt läge. Håll sågen med båda händerna när du startar den. Håll bakre handtaget med höger hand och främre handtaget med vänster hand. Svärdet och kedjan får inte vara i kontakt med något. Tryck in startspärren och tryck sedan på avtryckaren. Sågen startar omedelbart. Tryck handskyddet framåt med baksidan av handen. Kedjan ska stanna omedelbart. (Fig. 20) FÖRSIKTIGT!
• Om kedjan inte stannar omedelbart när du kontrollerar denna funktion får sågen inte användas under några omständigheter. Kontakta en DOLMAR-verkstad för reparation. Kontrollera tröghetsbromsen Starta kedjesågen. Släpp avtryckaren helt. Kedjan måste stanna helt inom en sekund. FÖRSIKTIGT!
• Om sågkedjan inte stannar inom en sekund när du kontrollerar denna funktion får sågen inte användas. Kontakta en DOLMAR-verkstad för reparation. Kontrollera kedjeoljan (Fig. 21) Kontrollera oljenivån i tanken och fördelningen av olja innan arbetet påbörjas. KONTROLLER Oljenivån kan kontrolleras genom siktfönstret enligt figuren. Kontrollera följande innan arbetet påbörjas: Kontrollera oljefördelningen på följande sätt:

Starta kedjesågen. Trädfällning Håll sågen ca 15 cm över en stock eller marken medan den går. Om smörjningen är tillräcklig kommer oljan att skapa ett oljespår. Kontrollera vindriktningen och utsätt inte dig själv för oljestänk i onödan. FÖRSIKTIGT!

• Fällning av träd får endast utföras av särskilt utbildade personer. Arbetet är riskfyllt. Iaktta gällande föreskrifter vid fällning av träd. (Fig. 26) FÖRSIKTIGT!
• Om inget oljespår bildas ska sågen inte användas. I annat fall förkortas kedjans livslängd. Kontrollera oljenivån. Rengör oljekanalen och hålet i svärdet (se "UNDERHÅLL"). - Innan du påbörjar arbetet ska du kontrollera följande: (1) Inga obehöriga får finnas inom området. (2) Alla inblandade måste ha en säker reträttväg inom ett område på ca 45° på vardera sidan av fällriktningen. Eventuella elkablar som kan befinna sig i fällområdet måste lokaliseras. (3) Det får inte finnas hindrande föremål, t ex rötter och grenar, på trädets rotdel. (4) Personer eller föremål får inte finnas inom ett avstånd på 2 1/2 trädlängder i trädets fällriktning. - Beakta följande för respektive träd:
• Lösa eller torra grenar.
• Eventuell röta i trädet. - Beakta vindhastighet och vindriktning. Fäll inte träd när starka vindbyar förekommer. - Trimning av rötter: Börja med det största rotutskottet. Såga det vertikala skäret först och därefter det horisontella. (Fig. 27) - Såga ett riktskär: Riktskäret bestämmer fällriktningen och styr trädet. Riktskäret görs på den sida som trädet ska falla åt. Anlägg riktskäret så nära marken som möjligt. Såga först det horisontella skäret till ett djup på 1/5 - 1/3 av stamdiametern. Gör inte skäret för långt. Såga därefter det diagonala skäret. - Eventuella korrigeringar av riktskäret ska göras över hela dess bredd. (Fig. 28) - Såga fällskäret litet högre upp än riktskärets horisontella skär. Fällskäret måste vara exakt horisontellt. Lämna ungefär 1/10 av stamdiametern mellan fällskär och riktskär. Träfibrerna i den osågade delen fungerar som ett gångjärn. Stammen får inte under några omständigheter sågas helt igenom eftersom trädet då faller okontrollerat. Sätt i fällkilar i fällskäret så snart skärdjupet är tillräckligt. - Endast kilar av plast eller aluminium får användas för att hålla skäret öppet. Järnkilar får inte användas. - Stå vid sidan av det fallande trädet. Se till att området bakom trädet är tomt i en vinkel på 45° mätt från fällriktningen (se figuren med "fällområdet"). Var uppmärksam på fallande grenar.

Kapning Vid kapning ska du stöda den tandade skena som visas i figuren mot stocken. (Fig. 22) Medan kedjan löper sågar du in i stocken genom att lyfta sågen med det bakre handtaget och styra svärdet med det främre. Använd den tandade skenan som vridpunkt. Fortsätt att såga genom att trycka lätt på det främre handtaget och lyfta sågens bakända något. Flytta den tandade skenan i sågriktningen och lyft det främre handtaget igen. Stäng av sågen mellan skären om du ska göra fler kapningar. FÖRSIKTIGT!

• Du kan få bakåtkast i riktning mot dig om du sågar med svärdets ovansida och kedjan kläms fast. Såga därför med undersidan så att sågen strävar i riktning bort från dig. (Fig. 23) Om en sida av stocken är utsatt för tryck ska alltid den tryckutsatta sidan (A) sågas först. Såga därefter slutskäret från den andra sidan (B). På så vis undviker du att svärdet kläms fast. (Fig. 24) Kvistning FÖRSIKTIGT!
• Kvistning får endast utföras av personer med stor erfarenhet av sågning. Kastrisken är stor. Om möjligt bör sågen stödas mot stammen. Använd inte spetsen på svärdet på grund av kastrisken. Var särskilt uppmärksam på grenar som är i spänn. Såga inte i fritt hängande grenar från undersidan. Stå inte på det avverkade trädet vid kvistning. Spårsågning och sågning parallellt med träfibrerna FÖRSIKTIGT!
• Spårsågning och sågning parallellt med träfibrerna får endast utföras av personer med särskild utbildning. Kastrisken och olycksrisken är stor. Sågning parallellt med träfibrerna ska göras i så liten vinkel som möjligt. Dessa typ av skär kräver extra omsorgsfullhet eftersom den tandade skenan inte kan användas. (Fig. 25) UNDERHÅLL FÖRSIKTIGT!
• Se alltid till att verktyget är avstängt och att nätkabeln är utdragen innan inspektion eller underhåll utförs.
• Använd alltid handskar vid kontroller och underhåll. Utför nedanstående underhållsåtgärder regelbundet. Garantianspråk bektas endast om underhållsåtgärderna har utförts regelbundet och på rätt sätt.

Endast de underhållsåtgärder som beskrivs i denna bruksanvisning får utföras av användaren. Allt annat arbete måste utföras av en DOLMAR-verkstad. Rengöra kedjesågen Rengör kedjesågen regelbundet med en ren trasa. Det är särskilt viktigt att hålla handtagen fria från olja. Kontrollera plastkåpan Inspektera regelbundet alla delarna av kåpan. Skadade delar måste repareras omedelbart hos en DOLMARverkstad. Fila sågkedjan FÖRSIKTIGT!

• Dra alltid ur nätsladden och använd skyddshandskar när du utför arbete på kedjesågen. (Fig. 29) Fila kedjan när: - Du får spåndamm när du sågar i fuktigt trä. - Kedjan har svårt att såga trots att du trycker hårt med sågen. - Skärtänderna är synbart skadade. - Sågen drar åt vänster eller höger i träet. Orsaken till detta är att filningen av sågkedjan har blivit ojämn eller skadad på någon av sidorna. Fila sågkedjan litet men ofta. Två eller tre drag med filen är oftast tillräckligt vid rutinmässig filning. Lämna kedjan för filning hos en DOLMAR-verkstad när du har filat om den många gånger. Filningskriterier: För modellerna ES-33A, ES-38A - Alla skärtänder måste ha samma längd (mått a). Om skärtänderna har olika längd löper inte kedjan jämnt och det kan leda till kedjebrott. - Fila inte kedjan om skärtänderna är endast 3 mm. Kedjan måste då bytas ut. - Spåntjockleken bestäms av avståndet mellan underställningsklacken (rund nos) och skärtanden. Det bästa sågresultatet uppnås med en höjdskillnad på 0,5 mm mellan skärtand och underställningsklack. (Fig. 30) VARNING!
• Ett för stort mått ökar risken för bakåtkast. - Filningsvinkeln ska vara 30° och måste vara densamma för alla skärtänder. Skillnader i vinkel får kedjan att löpa ryckigt och ojämnt, slitaget ökar och det leder till kedjebrott på kedjan. - Stötvinkeln ska vara 80° och bestäms genom rundfilens filningsdjup. När den angivna filen används på rätt sätt erhålls rätt stötvinkel automatiskt. (Fig. 31) För modellen ES-42A - Alla skärtänder måste ha samma längd (mått a). Om skärtänderna har olika längd löper inte kedjan jämnt och det kan leda till kedjebrott. - Fila inte kedjan om skärtänderna är endast 3 mm. Kedjan måste då bytas ut.

- Spåntjockleken bestäms av avståndet mellan underställningsklacken (rund nos) och skärtanden. Det bästa sågresultatet uppnås med en höjdskillnad på 0,65 mm (0,025 tum) mellan skärtand och underställningsklack. (Fig. 32) VARNING!

• Ett för stort mått ökar risken för bakåtkast. - Filningsvinkeln ska vara 30° och måste vara densamma för alla skärtänder. Skillnader i vinkel får kedjan att löpa ryckigt och ojämnt, slitaget ökar och det leder till kedjebrott på kedjan. - Stötvinkeln ska vara 85 ° och bestäms genom rundfilens filningsdjup. När den angivna filen används på rätt sätt erhålls rätt stötvinkel automatiskt. (Fig. 33) Fil och filningsanvisningar (Fig. 34 - 36) - Fila kedjan med en specialrundfil (tillbehör) för kedjesågar. Diametern ska vara 4,5 mm (för modellerna ES-33A, ES-38A) eller 4,0 mm (för modellen ES-42A). Använd inte standardrundfilar. - Fila endast under framåtrörelser. Lyft filen från materialet när du för filen bakåt. - Fila den kortaste skärtanden först. Längden på denna skärtand utgör sedan riktmått för alla skärtänder i kedjan. - För filen på det sätt som framgår av figuren. Det går lättare att fila om en filmall (tillbehör) används. Filmallen har markeringar för rätt filningsvinkel, 30° (rikta in markeringarna parallellt med sågkedjan), och begränsar filningsdjupet (till 4/5 av fildiametern). - Kontrollera höjden på underställningsklacken med hjälp av specialverktyget (tillbehör) när kedjan är färdigfilad. - Ta bort eventuellt utskjutande material, avsett hur litet, med en specialplattfil (tillbehör). - Runda av främre delen av underställningsklacken igen. Rengöra svärdet och smörja noshjulet FÖRSIKTIGT!
• Använd alltid skyddshandskar under detta arbete. Filningsgrader utgör alltid en olycksrisk. (Fig. 37) Kontrollera regelbundet att svärdets löpspår inte är skadade. Rengör med ett lämpligt verktyg och ta bort grader vid behov. Smörj noshjulet minst en gång i veckan om sågen används ofta. Innan du applicerar nytt smörjmedel ska du noggrant rengöra det 2 mm stora hålet i framkanten på svärdet. Pressa sedan in en liten mängd vanligt smörjfett (tillbehör) i hålet. Rengöra oljekanalen (Fig. 38) - Rengör regelbundet oljekanalen och hålet i svärdet. Rengöra oljefiltret i oljematningshålet Damm och småpartiklar kan ansamlas i oljefiltret vid oljematningshålet under användning. Damm och småpartiklar i oljefiltret försämrar oljeflödet och ger en otillräcklig kedjesmörjning. När otillräcklig smörjning noteras framtill på svärdet ska filtret rengöras på följande sätt. Dra ur maskinens nätsladd från vägguttaget. FÖRSIKTIGT!
• Ett slitet kedjehjul förorsakar skador på sågkedjan. Byt ut kedjehjulet om det är slitet. Ta bort kopplingskåpan och sågkedjan från sågen.(Se avsnittet "Montera eller demontera kedjan".) Montera alltid en ny låsring samtidigt som du byter kedjehjul. Ta bort muttern med liten skruvmejsel eller liknande. (Fig. 39) Underhålla kedja och bromssystem Ta ur filtret ur kedjesågen och rensa bort damm och andra partiklar. Byt ut filtret om det är alltför smutsigt. Anslut sågens nätsladd. (Fig. 40) Tryck på avtryckaren så att kedjeolja pumpas ut och sköljer bort ansamlingar med damm och småpartiklar i oljematningshålet. Dra ur maskinens nätsladd från vägguttaget. (Fig. 41) Sätt i det rengjorda oljefiltret i oljematningshålet. Byt ut det om det är alltför smutsigt. (Fig. 42) Fäst filtret genom att sätta i muttern i oljematningshålet. Placera rätt sida utåt enligt bilden. Byt ut muttern om den är så deformerad att filtret inte sitter fast. Montera tillbaka kopplingskåpan och sågkedjan på sågen. (Fig. 43) Ny sågkedja Använd två eller tre sågkedjor alternerande för att sågkedja, kedjehjul och svärdets löpspår ska slitas jämt. Vänd svärdet samtidigt som du byter kedja för att få ett jämnt slitage. FÖRSIKTIGT!
• Använd endast kedjor och svärd som är godkända för den här sågmodellen (se "SPECIFIKATIONER"). (Fig. 44) Kontrollera konditionen på kedjehjulet innan en ny kedja monteras. Bromssystemen är mycket viktiga säkerhetsfunktioner. Liksom övriga delar i sågen utsätts de för ett visst slitage. De måste kontrolleras regelbundet av en DOLMARverkstad. Denna åtgärd avser att trygga din egen säkerhet. Förvara sågen Biologiskt nedbrytbar kedjeolja har begränsad hållbarhet. Hållbarheten är två år efter tillverkningsdatum. Oljan kan bli alltför vidhäftande och det skadar oljepumpen och smörjsystemets komponenter. - Innan kedjesågen ställs undan för en längre period ska oljetanken tömmas och fyllas med en liten mängd motorolja (SAE 30). - Kör kedjesågen en kort stund för att skölja ur resterna av den biologiska oljan ur tank, smörjsystem och sågmekanism. När kedjesågen inte används kan ett litet oljeläckage noteras under en period. Det är normalt och inget tecken på fel. Förvara kedjesågen på ett lämpligt underlag. Innan sågen på nytt tas i bruk ska den fyllas med ny BIOTOP-kedjeolja. För att upprätthålla produktens SÄKERHET och TILLFÖRLITLIGHET bör allt underhålls- och justeringsarbete utföras av ett auktoriserat DOLMARservicecenter och med reservdelar från DOLMAR. FELSö KNING Fel System Beskrivning Orsak Kedjesågen fungerar inte Hela Elmotorn fungerar inte Ingen ström Fel på kabeln Kedjebromsen ligger an Huvudsäkringen löser ut Kraftlös Kolborstar Liten dragkraft Kolborstarna utslitna Ingen kedjesmörjning Oljetank, oljepump Ingen kedjeolja på sågkedjan Oljetanken tom Oljekanalen igensatt Kedjebroms Broms Sågkedjan stannar inte omedelbart Bromsbandet utslitet Tröghetsbroms Broms Sågkedjan går på frigång Kolborstarna utslitna

ANVISNINGAR Fö R REGELBUNDET UNDERHå LL Följande underhållsåtgärder måste utföras regelbundet för att maskinens livslängd ska bli maximal, skador förebyggas och för att alla säkerhetsfunktioner ska fungera på rätt sätt. Garantianspråk beaktas endast om underhållsåtgärder utförs regelbundet och enligt anvisningarna. Eftersatt underhåll är en olycksrisk! Endast de underhållsåtgärder som beskrivs i denna bruksanvisning får utföras av användaren. Allt annat arbete måste utföras av DOLMAR servicecenter. Allmänt underhåll Elektrisk kedjesåg Plastkåpa Sågkedja Svärd Kedjehjul Kedjebroms Tröghetsbroms Före varje användning Sågkedja Rengör maskinens utsida regelbundet. Kontrollera om det finns sprickor eller brott. Låt ett servicecenter reparera eventuella skador omedelbart. Fila regelbundet. Byt ut i tid. Vänd håll regelbundet för att lagerytorna ska slitas jämnt. Byt ut i tid. Byt ut i tid hos ett servicecenter. Låt ett servicecenter kontrollera den regelbundet. Kedjesmörjning Kedjebroms Tröghetsbroms Avtryckare Strömkabel Oljetankens lock Kontrollera skärpan och om det finns skador. Kontrollera kedjespänningen. Kontrollera om det finns skador och ta bort grader vid behov. Funktionskontroll. Funktionskontroll. Funktionskontroll. Funktionskontroll. Låt ett servicecenter byta ut den. Kontrollera spelet. Efter varje användning Svärd Kedjestyrning Oljematningshål. Rengör, i synnerhet oljekanalen. Förvaring Kedjeoljetank Sågkedja/svärd Tom. Demontera, rengör och olja in lätt. Rengör svärdets oljekanal. Förvara i ett torrt utrymme. Efter en längre tids förvaring är det lämpligt att låta ett servicecenter kontrollera sågen (restolja kan torka in och ventilen till oljepumpen sättas igen). Svärd Elektrisk kedjesåg

SERVICE, RESERVDELAR OCH

GARANTI Underhåll och reparationer Underhåll och reparation av moderna elektriska motorer samt alla säkerhetsrelaterade funktioner ska utföras av behörig tekniker vid specialverkstad med tillgång till de specialverktyg och testutrustningar som krävs. DOLMAR rekommenderar därför att allt arbete som inte beskrivs i denna användarhandbok överlåts till ett auktoriserat DOLMAR-servicecenter. Ett DOLMAR-servicecenter har all nödvändig utrustning samt välutbildad och erfaren personal som kan finna rätt lösning för varje kund och varje problem. Information om närmaste DOLMAR-servicecenter finns i den bifogade listan.

Reservdelar Tillförlitlig och avbrottsfri funktion samt säkerhet i arbetet är även beroende av vilka reservdelar som används. Använd endast ORIGINAL DOLMAR reservdelar som är märkta med: Reservdelar och tillbehör i original utgör en garanti för högsta kvalitet när det gäller material, måttnoggrannhet, funktion och säkerhet. Reservdelar och tillbehör i original finns tillgängliga hos din lokala återförsäljare. Där finns även reservdelslistor för att bestämma rätt artikelnummer. Återförsäljaren är också informerad om senaste produktutveckling och reservdelar. Om andra reservdelar än DOLMAR originalreservdelar används gäller inte produktgarantin. GARANTI DOLMAR garanterar högsta kvalitet och ersätter därför alla kostnader för reparation och utbyte av skadade delar på grund av material- eller tillverkningsfel som uppkommer inom garantiperioden. I vissa länder kan särskilda garantivillkor gälla. Kontakta återförsäljaren (garantiansvarig) i tveksamma fall. Vi ber om förståelse för att vi inte kan acceptera anspråk angående skador som orsakas av:

• Åsidosättande av bruksanvisningen.
• Åsidosättande av anvisningar om underhåll och rengöring.
• Uppenbar överbelastning som orsakats av långvarigt överskridande av maskinens maxkapacitet.
• Användning av icke godkända svärd och sågkedjor.
• Användning av icke godkända längder på svärd och sågkedjor.
• Användning av våld, felaktig användning, missbruk eller olyckor.
• Överhettning på grund av smutsansamlingar som förhindrar tillförsel av kylluft till motorn.
• Användning av icke godkända reservdelar eller delar som inte är originalreservdelar från DOLMAR, i den utsträckning de utgör orsak till skadan.
• Användning av olämpliga eller otjänliga smörjmedel.
• Förhållanden som kan relateras till leasing eller uthyrning.
• Felaktigt underhåll eller felaktigt utförda reparationer. Rengöring, service och justeringsarbeten omfattas inte av garantin. Alla garantireparationer måste utföras av ett DOLMAR servicecenter. TILLBEHÖR

Sågkedja Kedjeskydd Komplett svärd Kedjemått Rundfil 4,5 mm Rundfil 4,0 mm Plattfil Filmall med 4,5 mm fil Filmall med 4,0 mm fil Filhandtag 1 l BIOTOP-kedjeolja 5 l BIOTOP-kedjeolja Vanligt smörjfett Smörjpistol
