GEBRUIKSAANWIJZING KAC926 KRESS

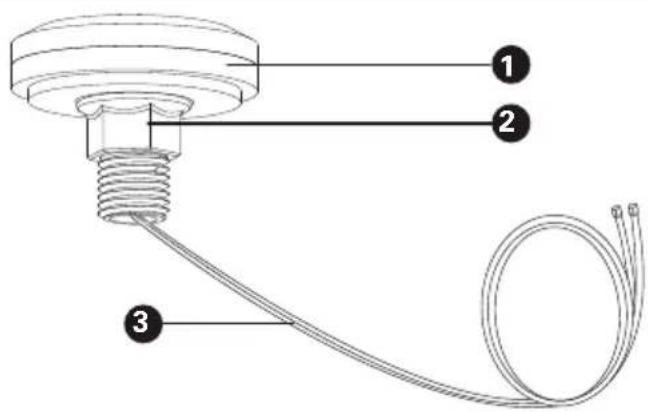

Onderdelenlijst....78

Productveiligheid....79

Montage....82

NL TechnischeGegevens....84

Verklaring Van Conformiteit....87

INLEIDING

Beste klant,

Dank u voor het kopen van dit Kress Commercial-product. Wij zijn toegewijd aan het ontwikkelen van producten van hoge kwaliteit om aan uw commerciële hoveniersvereisten te voldoen.

Het merk Kress staat synoniem voor service van topkwaliteit. Als u tijdens de

levensduur van uw product vragen of twijfels hebt over uw product, neem dan contact op met uw distributeur of onze klantendienst voor hulp.

Wij zijn ervan overtuigd dat u nog jarenlang plezier zult beleven aan het werken met uw Kress-product.

BEOOGD GEBRUIK

Het product is bedoeld om het 4G-signaal te versterken voor de CyberTank in afgesloten ruimtes.

NL

veiligheidswaarschuwingen en instructies.

Het niet opvolgen van de waarschuwingen en instructies kan tot elektrische schokken, brand en/ of ernstig letsel leiden.

LEES ZORGVULDIG DE INSTRUCTIES VOOR EEN VEILIGE BEDIENING VAN DE MACHINE.BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK.

VEREISTEN VOOR DE GE- BRUIKERSHANDLEIDING VAN EEN SNOERLOOS PRODUCT

a) Het gebruik is onderworpen aan de volgende twee voorwaarden:
(1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en

(2) dit apparaat moet alle ontvangen interferentie aanvaarden, met inbegrip van interferentie die een ongewenste werking kan veroorzaken.
b) Voorzichtig: Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken.
c) OPMERKING: Deze apparatuur genereert, gebruikt en straalt mogelijk radiofrequentie-energie uit en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden bepaald door de apparatuur uit en weer aan te zetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

• De ontvangstantenne opnieuw richten of verplaatsen.
• De afstand tussen de apparatuur en de ontvanger vergroten.
• De apparatuur aansluiten op een stopcontact van een ander groep dan die waarop de ontvanger is aangesloten.
• De dealer of een ervaren radio/tv-technicus

raadplegen voor hulp.

Voor mobiele apparaten

a) Om te voldoen aan de EMC- en RF-vereisten voor blootstelling, moet een afstand van 20 cm (7.9") of meer worden aangehouden tussen de antenne van dit apparaat en personen tijdens de werking van het apparaat
b) Om ervoor te zorgen dat de voorschriften worden nageleefd, is het niet aan te bevelen om op kortere dan deze afstand te werken.

ONDERHOUD

-1) Laat uw apparatuur onderhouden door een gekwalificeerde reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van de apparatuur behouden blijft.

SYMBOLEN

	Lees de handleiding.
	Waarschuwing

Milieuvriendelijke verwijdering Oude elektrische apparaten mogen niet samen met het huisvuil worden weggegooid, maar moeten afzonderlijk worden afgevoerd. De verwijdering bij het gemeenschappelijke verzamelpunt via particulieren is gratis. De eigenaar van oude apparaten is verantwoordelijk voor het brengen van de apparaten naar deze of soortgelijke inzamelpunten. Met deze kleine persoonlijke inspanning draagt u bij aan het recyclen van waardevolle grondstoffen en de verwerking van giftige stoffen.

CYBERTANK ANTENNE INSTALLATIEGIDS

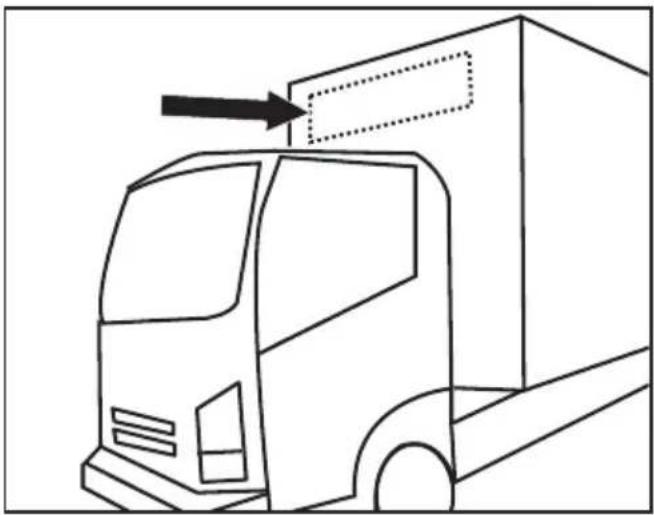

Aanbevolen installatiepositie voor verschillende voertuigen

Bakwagen Pick-up truck + aanhanger met laadruimte

Gebruik een gatenzaagopzetstuk (30mm/1,2 inch) op uw elektrisch gereedschap om een gat te maken boven de positie waar de CyberTank zich bevindt.

OPMERKING: Het is belangrijk om ervoor te zorgen dat het gat op een vlak oppervlak wordt geboord en op een veilige afstand van elk elektrisch systeem, zoals bedrading, om beschadiging te voorkomen. Vermijd obstakels zoals voertuigframes bij het boren van het

gat.

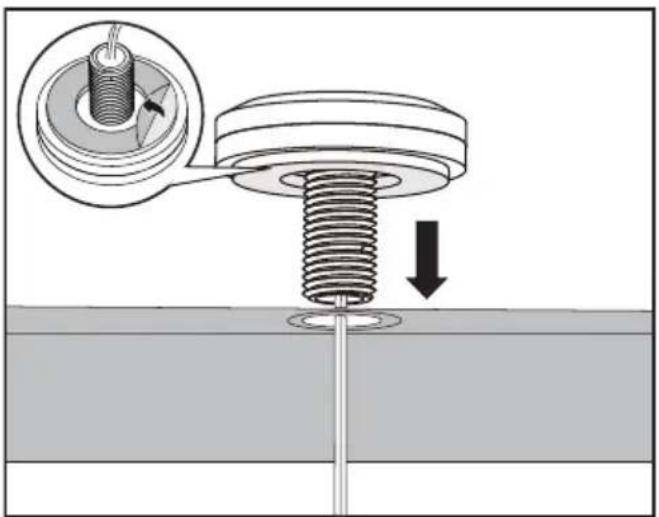

Monteer de antenne op het voertuig.

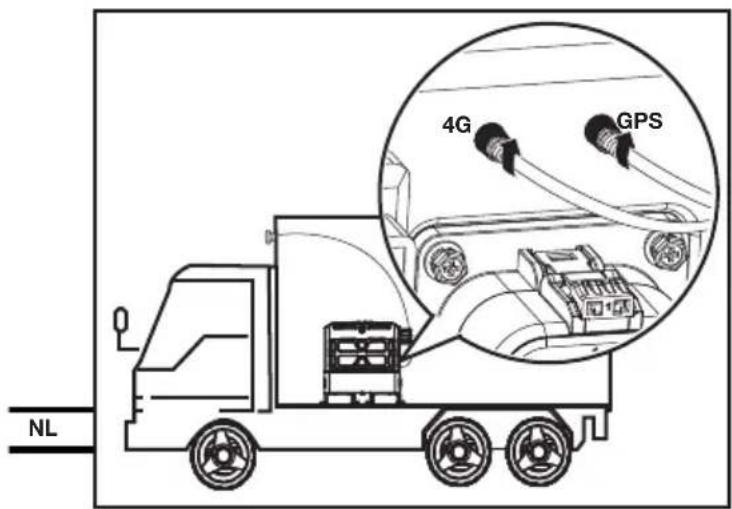

Verbind de antenne met uw CyberTank OPMERKING: Sluit de kabel achtereenvolgens aan op de 4G- en GPS-poort.

NL

4G GPS NL

sterkte van het signaal op uw huidige locatie, en een externe antenne verbetert alleen de signaalsterkte binnen een afgesloten omgeving.

TECHNISCHE GEGEVENS

Lees de Download- en Verbindingsgids van de app en verbind uw CyberTank met de app.

Volg de instructies in de app om over te schakelen van de ingebouwde antenne naar de externe antenne om ervoor te zorgen dat de externe antenne correct werkt.

OPMERKING: De signaalsterkte is afhankelijk van de

TTechnische gegevens voor 4G

Band TX RX RF-uitgangsvermogen (Max)
GSM900(B8)	880-915	925-960	33dBm
DCS1800(B3)	1710-1785	1805-1880	30dBm
WCDMA B1 1920-1980 2110-2170 24dBm
WCDMA B8 880-915 925-960 24dBm
LTE-FDD B1 1920-1980 2110-2170 23dBm
LTE-FDD B3 1710-1785 1805-1880 23dBm
LTE-FDD B7 2500-2570 2620-2690 23dBm
LTE-FDD B8 880-915 925-960 23dBm
LTE-FDD B20 832-862 791-821 23dBm
LTE-FDD B28 703-748 758-803 23dBm
LTE-TDD B38 2570-2620 2570-2620 23dBm
LTE-TDD B40 2300-2400 2300-2400 23dBm

NL

Technische gegevens voor 4G-GPS

4G-module -GNSS	GNSS GPS Band L1 1575.42+/-1.023
	Calileo Band E1 1575.42+/-1.023
	BDS Band E11 1561.098+/-2.046
	GLONASS Band G1 1579.5~1605.8

Antenne waarschuwing (voor afneembare antennes)

Deze radiozender moet worden gebruikt met de hieronder vermelde antennesoorten, met de aangegeven maximale toegestane versterking. Antennesoorten die niet in deze lijst zijn opgenomen en een versterking hebben die groter is dan de maximale versterking aangegeven voor elk vermeld type, zijn strikt verboden voor gebruik met dit apparaat.

Versterking van de antenne: max. 4dBi

Type antenne: 50ohm, Chip (GPS) /Dipool (4G)

MILIEUBESCHERMING

Milieuvriendelijke verwijdering Oude elektrische apparaten mogen niet samen met het huisvuil worden weggegooid,

maar moeten afzonderlijk worden afgevoerd. De verwijdering bij het gemeenschappelijke verzamelpunt via particulieren is gratis. De eigenaar van oude apparaten is verantwoordelijk voor het brengen van de apparaten naar deze of soortgelijke inzamelpunten. Met deze kleine persoonlijke inspanning draagt u bij aan het recyclen van waardevolle grondstoffen en de verwerking van giftige stoffen.

VERKLARING VAN CONFORMITEIT

WIJ,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Verklaren dat het product

Omschrijving 4G-module / GPS-module

Type KAC926

Functie Het product is bedoeld om het 4G-signaal te versterken voor de CyberTank in afgesloten ruimtes.

Voldoet aan de volgende richtlijnen:

2011/65/EU & (EU) 2015/863

Standaarden conform

EN 301 908-1 V15.1.1, EN 301 908-13 V13.2.1, EN

De persoon die bevoegd is om het technisch dossier samen te stellen,

Naam Marcel Filz

Adres Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

2022/12/23

Allen Ding

Adjunct-hoofdingenieur Testen en Certificering

Positec Technology (China) Co., Ltd
