MANUAL DE USUARIO KAC926 KRESS

Seguridad del producto....55

Ensamblaje ....58

•Datos técnicos. 60

Declaración De Conformidad....63

INTRODUCCIÓN

Estimado cliente,

Gracias por confiar en Kress Commercial.

En Kress, nos dedicamos a desarrollar soluciones de alta calidad para satisfacer sus necesidades de jardinería profesional.

La marca Kress es sinónimo de calidad premium. Si durante los años en que va

a poder usar los productos Kress le surgen preguntas o dudas, puede ponerse en contacto con el distribuidor o con nuestro Equipo de Atención al Cliente para obtener ayuda.

Con la confianza en que va a disfrutar usando su producto Kress durante largo tiempo.

USO PRETENDIDO

El producto está diseñado para mejorar la señal 4G para el CyberTank en entornos cerrados.

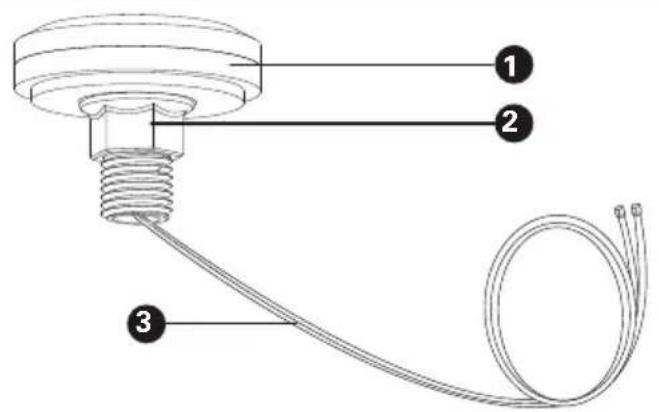

LISTA DE COMPONENTES

1. ANTENA
2. TUERCA
3. CABLE DE TRANSMISIÓN DE SEÑAL

SEGURIDAD DEL PRODUCTO ADVERTENCIAS GENERALES SOBRE SEGURIDAD

ADVERTENCIA Lea todas las advertencias de seguridad y todas las instrucciones. No seguir las advertencias y las instrucciones puede tener como resultado una descarga eléctrica, incendio y/o lesiones graves.

LEA DETENIDAMENTE LAS INSTRUCCIONES PARA UN USO SEGURO DE LA MÁQUINA. GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA.

REQUISITOS DEL MANUAL DE USUARIO PARA UN PRO- DUCTO INALÁMBRICO

a) El funcionamiento está sujeto a las siguientes dos condiciones:
(1) Este dispositivo no puede provocar interferencias perjudiciales, y

(2) Este dispositivo puede soportar cualquier interferencia recibida, incluidas interferencias que pueden provocar un funcionamiento no deseado.
b) Precaución: Cambios o modificaciones en esta unidad no expresamente aprobadas por la parte responsable en cuanto cumplimiento invalidarán la autoridad del usuario para utilizar el equipo.
c) NOTA: Este equipo genera, usa y puede radiar energía de radiofrecuencia y, si no se instala y se usa siguiendo las instrucciones, puede causar interferencias perjudiciales a las comunicaciones de radio. Sin embargo, no se garantiza que no ocurran interferencias en una instalación particular. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir las interferencias mediante una o varias de las siguientes medidas:

• Reorientar o reubicar la antena receptora.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una salida en un circuito diferente al que está conectado el receptor.
• Consultar al distribuidor o a un técnico experimentado de radio/TV para pedir ayuda.

Para dispositivo móvil

a) Para satisfacer los requisitos de exposición a EMC y RF, cuando el dispositivo está en funcionamiento se debe mantener una distancia de separación de 20 cm

(7.9") o más entre la antena de este dispositivo y las personas.
b) Para asegurar el cumplimiento, no se recomienda estar más cerca de esta distancia.

MANTENIMIENTO

1) Haga que su equipo sea revisado por una persona calificada en reparaciones usando solamente piezas de repuesto idénticas. Esto asegurará que se mantenga la seguridad del equipo.

ES SÍMBOLOS

	Lea el manual del operador.
	Advertencia

Eliminación respetuosa con el medio ambienteLos aparatos eléctricos antiguos no deben ser desechados junto con la basura residencial, deben ser desechados por separado.La eliminación en el punto de recogida comunitario por personas privadas es gratuita. El propietario de aparatos antiguos es responsable de llevar los aparatos a estos puntos de recogida o a puntos de recogida similares. Con este pequeño esfuerzo personal, contribuirá a reciclar materias primas valiosas y al tratamiento de sustancias tóxicas.

GUÍA DE INSTALACIÓN DE ANTENA CYBERTANK

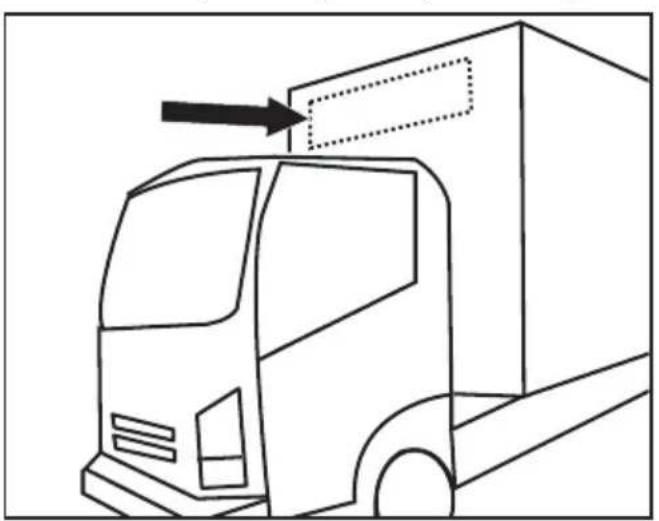

Posición de instalación recomendada para diferentes vehículos

Camión con caja de carga Pickup + Remolque de caja

del vehículo al perforar el agujero.

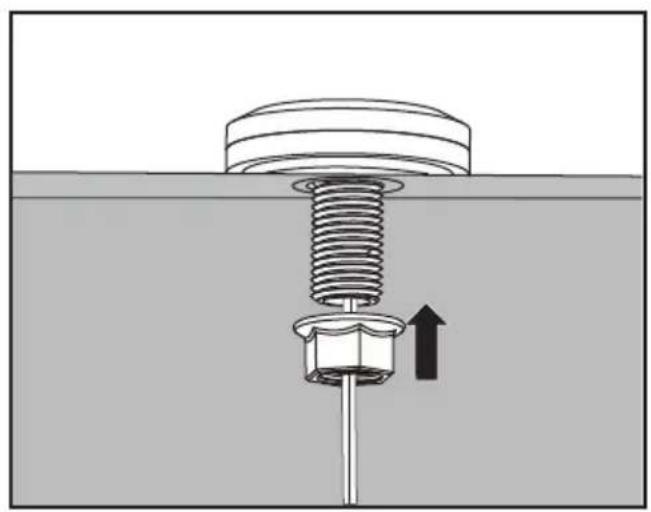

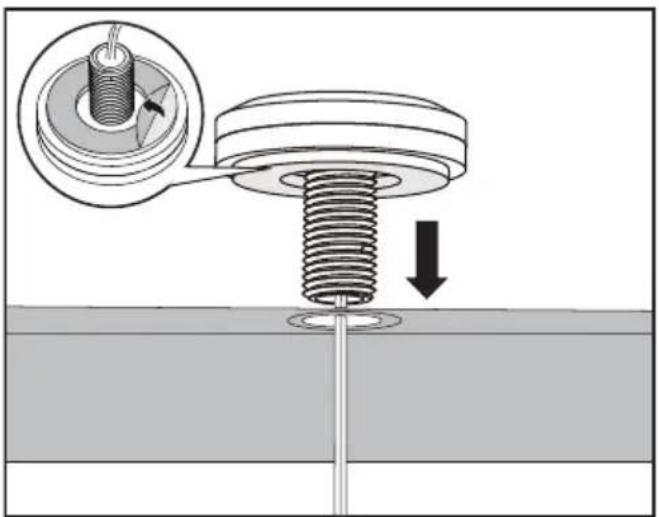

Ensamble la antena con el vehículo.

Use un accesorio de sierra de perforación (1,2 in/30 mm) en su herramienta eléctrica para crear un agujero sobre la posición donde se encuentra el CyberTank.

NOTA: Es importante asegurarse de que el agujero sea perforado en una superficie plana y a una distancia segura de cualquier sistema eléctrico, como mazos de cables, para evitar dañarlos. Evite obstáculos como los marcos

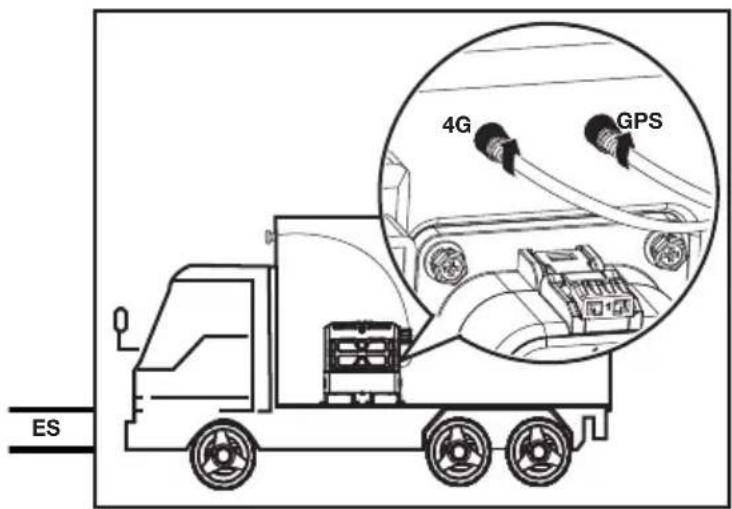

Conecte la antena con su CyberTank
NOTA: Conecte el cable al puerto 4G y GPS respectivamente.

4G GPS ES

de la señal en su ubicación actual y una antena externa solo mejora la fuerza de la señal dentro de un entorno cerrado.

DATOS TÉCNICOS

	KAC926
Longitud del cable 4 m
Peso	200

CONFIGURACIÓN DE LA ANTENA EN LA APP

Lea la Guía de Descarga y Conexión de la aplicación y conecte su CyberTank con la aplicación.

Para que la antena externa funcione correctamente, siga las instrucciones en la aplicación para cambiar de la antena incorporada a la externa.

NOTA: La fuerza de la señal depende de la fuerza

Datos técnicos para 4G

Banda TX RX				Potencia de salida de RF (Máx.)
GSM900(B8)		880-915	925-960	33dBm
DCS1800(B3)		1710-1785	1805-1880	30dBm
WCDMA B1	1920-1980	2110-2170	24dBm
WCDMA B8	880-915	925-960	24dBm
LTE-FDD B1	1920-1980	2110-2170	23dBm
LTE-FDD B3	1710-1785	1805-1880	23dBm
LTE-FDD B7	2500-2570	2620-2690	23dBm
LTE-FDD B8	880-915	925-960	23dBm
LTE-FDD B20	832-862	791-821	23dBm
LTE-FDD B28	703-748	758-803	23dBm
LTE-TDD B38	2570-2620	2570-2620	23dBm
LTE-TDD B40	2300-2400	2300-2400	23dBm

Datos técnicos para GPS 4G

Módulo 4G - GNSS	Banda GNSS GPS L1 1575.42+/-1.023
	Banda Galileo E1 1575.42+/-1.023
	Banda BDS E11 1561.098+/-2.046
	Banda GLONASS G1 1579.5~1605.8

Precaución de antena (para antenas desmontables)

Este transmisor de radio debe operar con los tipos de antena que se indican a continuación, con la ganancia máxima permitida indicada. Los tipos de antenas no incluidos en esta lista que tengan una ganancia mayor que la ganancia máxima indicada para cualquier tipo de la lista están estrictamente prohibidos para su uso con este dispositivo.

ES

Ganancia de la antena: máximo 4dBi

Tipo de antena: 50ohm, Chip (GPS) /Dipolo (4G)

PROTECCIÓN MEDIOAMBIENTAL

Eliminación respetuosa con el medio ambiente Los aparatos eléctricos antiguos no deben ser desechados junto con la basura residencial, deben ser desechados por separado. La eliminación en el punto de recogida comunitario por personas privadas es gratuita. El propietario de aparatos antiguos es responsable de llevar los aparatos a estos puntos de recogida o a puntos de recogida similares. Con este pequeño esfuerzo personal, contribuirá a reciclar materias primas valiosas y al tratamiento de sustancias tóxicas.
