| Marca | Kress |
| Modello | KAC926 |
| Tipo di prodotto | Antenna esterna 4G/GPS |
| Utilizzo previsto | Miglioramento del segnale 4G per CyberTank in ambienti chiusi |
| Lunghezza cavo | 4 m |
| Peso | 200 g |
| Impedenza | 50 ohm |
| Guadagno antenna | 4 dBi max |
| Tipo antenna 4G | Dipolo |
| Tipo antenna GPS | Chip |
| Bande 4G supportate | GSM900, DCS1800, WCDMA B1/B8, LTE-FDD B1/B3/B7/B8/B20/B28, LTE-TDD B38/B40 |
| Bande GNSS supportate | GPS L1, Galileo E1, BDS E11, GLONASS G1 |
| Potenza di uscita RF max | 33 dBm (GSM900) |
| Connettori | 2 porte (4G e GPS) |
| Installazione | Montaggio su veicolo, foro da 30 mm |
| Distanza di sicurezza RF | 20 cm |
| Conformità | Direttiva 2011/65/UE (RoHS) |
| Manutenzione | Pulire con un panno morbido e asciutto |
| Riparabilità | Intervento da parte di un tecnico qualificato, ricambi identici |
| Smaltimento | Non smaltire con i rifiuti domestici, riciclo separato |
| Accessori inclusi | Cavo 4 m, guida all'installazione |
| Colore | Nero (tipico) |
Domande frequenti - KAC926 KRESS
Domande degli utenti su KAC926 KRESS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo in formato PDF gratuitamente! Trova il tuo manuale KAC926 - KRESS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. KAC926 del marchio KRESS.
MANUALE UTENTE KAC926 KRESS
Sicurezza del prodotto....43
Montaggio 46
• Dati tecnici....48
Dichiarazione di Conformità....51
INTRODUZIONE
Gentile Cliente,
Grazie per aver acquistato questo prodotto Kress Commercial. Ci dedichiamo allo sviluppo di prodotti di alta qualità per soddisfare le vostre esigenze relative alla progettazione dei giardini.
Il marchio Kress è sinonimo di un servizio di prima qualità. Se avete domande o
dubbi, per tutta la durata di utilizzo dei prodotti, nel corso degli anni, Vi preghiamo di contattare il rivenditore presso il quale avete acquistato il prodotto, o il nostro Servizio clienti per ricevere assistenza.
Siamo sicuri che le piacerà lavorare con il suo prodotto Kress per gli anni a venire.

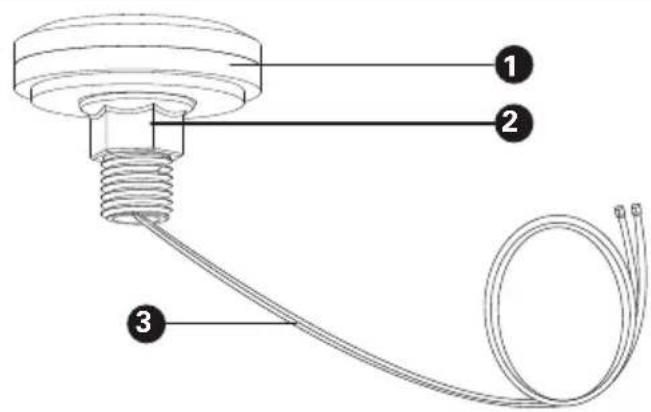

USO PREVISTO
Il prodotto è destinato a potenziare il segnale 4G per il CyberTank in ambienti chiusi.
AVVERTENZA Leggere tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendi e/o gravi lesioni personali.
LEGGERE ATTENTAMENTE LE ISTRUZIONI PER IL FUNZIONAMENTO SICURO DELLA MACCHINA. AVVERTENZE GENERALI SULLA SICUREZZA
REQUISITI DEL MANUALE D'USO PER IL PRODOTTO WIRELESS
a) Il funzionamento è soggetto alle due seguenti condizioni:
(1) Questo dispositivo non può causare interferenze dannose, e
(2) questo dispositivo deve tollerare qualsiasi interferenza ricevuta, comprese quelle che possono causare funzi-
onamenti indesiderati.
b) Cautela: Cambiamenti o modifiche a questa unità non espressamente approvati dai responsabili in materia di conformità, potrebbero invalidare il diritto dell'utente ad utilizzare l'apparecchiatura.
c) NOTA: Questa apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non installata e utilizzata in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una installazione specifica. Se questo dispositivo causa interferenze dannose alla ricezione radio o televisiva, che possono essere individuate spegnendo e riaccendendo il dispositivo, l'utente è incoraggiato a cercare di correggere l'interferenza eseguendo una o più delle seguenti misure:
- Riorientare o riposizionare l'antenna ricevente.
- Aumentare la distanza tra l'apparecchiatura e il ricevitore.
- Collegare l'apparecchio a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore.
- Consultare il rivenditore o un tecnico radiotelevisivo esperto.
Per dispositivo mobile
a) Per soddisfare i requisiti di esposizione EMC & RF, occorre mantenere una distanza di separazione di 20 cm (7.9") o più tra l'antenna di questo dispositivo e le persone durante il funzionamento del dispositivo.
b) Per garantire la conformità, si sconsiglia di operare a una
distanza inferiore a quella indicata.
MANUTENZIONE
1) Far riparare il dispositivo da un tecnico qualificato che utilizzi solo parti di ricambio originali. In questo modo si garantisce la sicurezza del dispositivo.
SIMBOLI
| Leggere il manuale di funzionamento. | |
| Avvertenza |
| Smaltimento ecologicoGli apparecchi elettrici dismessi non devono essere smaltiti insieme ai rifiuti indifferenziati, ma devono essere smaltiti separatamente. Lo smaltimento presso il punto di raccolta comunale tramite privati è gratuito. Il proprietario di apparecchi dismessi è tenuto a consegnarli presso questi punti di raccolta o altri punti di raccolta analoghi. Con questo piccolo impegno personale si contribuisce al riciclo di preziose materie prime e al trattamento delle sostanze tossiche. |
GUIDA ALL'INSTALLAZIONE DELL'ANTENNA CYBERTANK

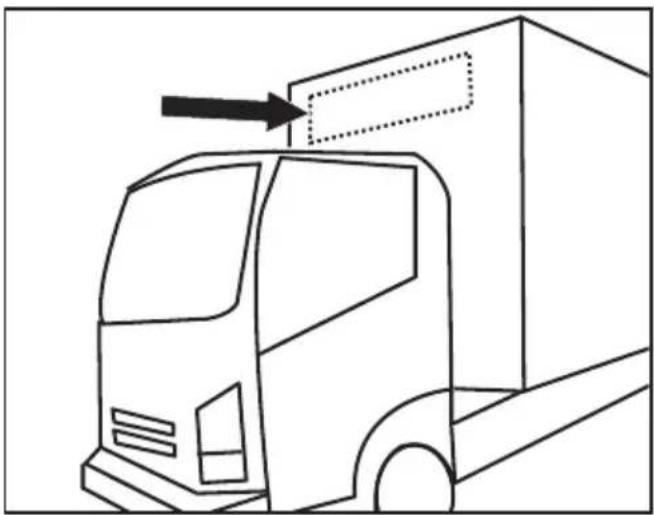

Posizione di installazione consigliata per diversi veicoli
Camion furgonato Pickup + Rimorchio furgonato
Utilizzare un accessorio per sega a tazza (1,2 pollici/30 mm) sul proprio utensile elettrico per creare un foro sopra la posizione in cui si trova la CyberTank.
NOTA: è importante assicurarsi che il foro sia praticato su una superficie piana e a una distanza sicura da eventuali sistemi elettrici, come i cavi del cablaggio, per
evitare di danneggiarli. Evitare gli ostacoli come i telai dei veicoli quando si pratica il foro.

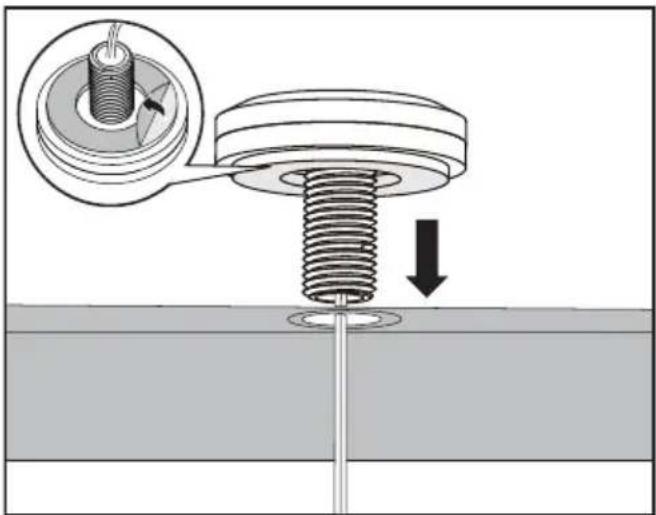

Assemblare l'antenna con il veicolo.

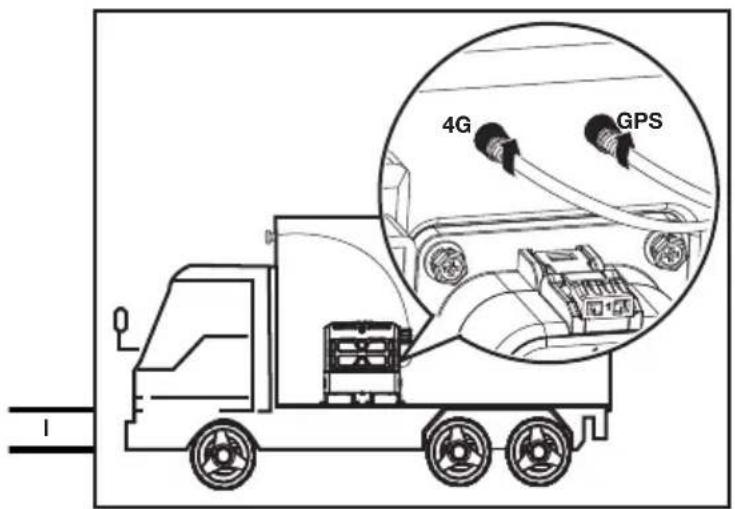

Collegare l'antenna con la CyberTank.
NOTA: Collegare il cavo rispettivamente alla porta 4G e GPS.
CONFIGURAZIONE DELL'ANTENNA NELL'APP
Leggere la Guida per il download e la connessione dell'APP e collegare il CyberTank all'APP. Per far funzionare correttamente l'antenna esterna, seguire le istruzioni nell'App per passare dall'antenna integrata a quella esterna.
NOTA: L'intensità del segnale dipende dall'intensità
del segnale nella località in cui ci si trova. e un'antenna esterna migliora l'intensità del segnale solo all'interno di un ambiente chiuso.
DATI TECNICI
| KAC926 | |
| Lunghezza del cavo 4 m | |
| Peso | 200 |
Dati tecnici per il 4G
| Banda TX RX Potenza di uscita RF (massima) | |||
| GSM900(B8) | 880-915 | 925-960 | 33dBm |
| DCS1800(B3) | 1710-1785 | 1805-1880 | 30dBm |
| WCDMA B1 1920-1980 2110-2170 24dBm | |||
| WCDMA B8 880-915 925-960 24dBm | |||
| LTE-FDD B1 1920-1980 2110-2170 23dBm | |||
| LTE-FDD B3 1710-1785 1805-1880 23dBm | |||
| LTE-FDD B7 2500-2570 2620-2690 23dBm | |||
| LTE-FDD B8 880-915 925-960 23dBm | |||
| LTE-FDD B20 832-862 791-821 23dBm | |||
| LTE-FDD B28 703-748 758-803 23dBm | |||
| LTE-TDD B38 2570-2620 2570-2620 23dBm | |||
| LTE-TDD B40 2300-2400 2300-2400 23dBm | |||
1
Dati tecnici per il 4G-GPS
| Modulo 4G -GNSS | Banda GNSS GPS L1 1575.42+/-1.023 |
| Banda Calileo E1 1575.42+/-1.023 | |
| Banda BDS E11 1561.098+/-2.046 | |
| Banda GLONASS G1 1579.5~1605.8 |
Antenna caution (for detachable antennas)
Attenzione antenna (per antenne rimovibili)
Questo trasmettitore radio deve essere utilizzato con i tipi di antenna elencati di seguito, con la massima guadagno
ammissibile indicato. Tipi di antenna non inclusi in questo elenco che hanno un guadagno superiore al guadagno
massimo indicato per qualsiasi tipo elencato sono strettamente vietati per l'uso con questo dispositivo.
Guadagno dell'antenna: max 4dBi
Tipo di antenna: 50ohm, Chip (GPS)/Dipolo (4G)
PROTEZIONE DELL'AMBIENTE
Smaltimento ecologico
Gli apparecchi elettrici dismessi non devono essere smaltiti insieme ai rifiuti indifferenziati, ma devono essere smaltiti separatamente. Lo smaltimento presso il punto di raccolta comunale tramite privati è gratuito. Il proprietario di apparecchi dismessi è tenuto a consegnarli presso questi punti di raccolta o altri punti di raccolta analoghi. Con questo piccolo impegno personale si contribuisce al riciclo di preziose materie prime e al trattamento delle sostanze tossiche.
DICHIARAZIONE DI CONFORMITA'
NOI,
Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
Dichiariamo che il prodotto
Descrizione Modulo 4G / Modulo GPS
Tipo KAC926
Funzione Il prodotto è destinato ad aumentare il segnale 4G per la CyberTank in ambienti chiusi.
È conforme alle seguenti direttive
2011/65/EU & (EU) 2015/863
Conforme agli standard
EN 301 908-1 V15.1.1, EN 301 908-13 V13.2.1, EN
Il responsabile autorizzato alla compilazione della documentazione tecnica,
Name Marcel Filz
Address Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
2022/12/23
Allen Ding
