| Marque | Kress |
| Modèle | KAC926 |
| Type de produit | Antenne externe 4G/GPS |
| Utilisation prévue | Amélioration du signal 4G pour CyberTank en environnements fermés |
| Longueur de câble | 4 m |
| Poids | 200 g |
| Impédance | 50 ohms |
| Gain d'antenne | 4 dBi max |
| Type d'antenne 4G | Dipôle |
| Type d'antenne GPS | Chip |
| Bandes 4G supportées | GSM900, DCS1800, WCDMA B1/B8, LTE-FDD B1/B3/B7/B8/B20/B28, LTE-TDD B38/B40 |
| Bandes GNSS supportées | GPS L1, Galileo E1, BDS E11, GLONASS G1 |
| Puissance de sortie RF max | 33 dBm (GSM900) |
| Connectique | 2 ports (4G et GPS) |
| Installation | Montage sur véhicule, perçage trou 30 mm |
| Distance de sécurité RF | 20 cm |
| Conformité | Directive 2011/65/EU (RoHS) |
| Entretien | Nettoyer avec un chiffon doux et sec |
| Réparabilité | Intervention par un réparateur qualifié, pièces de rechange identiques |
| Élimination | Ne pas jeter avec les déchets ménagers, recyclage séparé |
| Accessoires inclus | Câble 4 m, guide d'installation |
| Couleur | Noir (typique) |
FOIRE AUX QUESTIONS - KAC926 KRESS
Questions des utilisateurs sur KAC926 KRESS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre au format PDF gratuitement ! Retrouvez votre notice KAC926 - KRESS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KAC926 de la marque KRESS.
MODE D'EMPLOI KAC926 KRESS

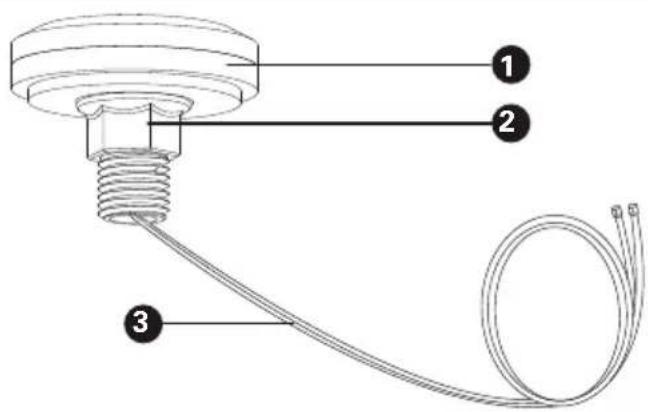

Liste des composants....30
Sécurité du produit....31
Montage....34
F Caractéristisuques Techniques....36
Déclaration De Conformité....39
INTRODUCTION
Cher Client,
Merci d'avoir acheté ce produit de la marque Kress Commercial. Nous nous engageons à développer des produits de haute qualité pour répondre à vos exigences d'aménagement paysager.
La marque Kress est synonyme de service de qualité supérieure. Au cours
des années d'utilisation de votre produit, si vous avez des questions ou des inquiétudes à son sujet, veuillez contacter votre revendeur ou notre équipe de service clientèle pour obtenir de l'aide.
Nous espérons que vous serez satisfait de votre produit de la marque Kress pour les années à venir.
UTILISATION PRÉVUE
Le produit est destiné à améliorer le signal 4G pour le CyberTank dans des environnements fermés.
AVERTISSEMENT Lisez tous les
avertissements de sécurité et toutes les
instructions. Ne pas suivre ces avertissements et instructions peut provoquer un risque d'électrocution, d'incendie et/ou de blessure grave.
LISEZ ATTENTIVEMENT LES INSTRUCTIONS POUR FAIRE FONCTIONNER LA MACHINE SANS RISQUE.
CONSERVEZ TOUS LES AVERTISSEMENTS ET INSTRUCTIONS POUR REFERENCE FUTURE.
CONSIGNES DU MODE D'EMPLOI POUR LE PRODUIT SANS FIL
a) L'utilisation de cet équipement est soumise aux conditions suivantes :
(1) Cet appareil ne doit pas émettre d'interférences nuisibles, et
(2) cet appareil doit accepter toute interférence reçue,
notamment les interférences pouvant entraîner une utilisation non désirée.
b) Attention : Les changements ou les modifications apportés à cette unité non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à faire fonctionner l'équipement.
c) REMARQUE : Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :
- Réorienter ou déplacer l'antenne de réception.
- Augmenter la distance de séparation entre l'équipement et le récepteur.
- Connecter l'équipement à une prise sur un autre circuit que celui auquel le récepteur est connecté.
- Consulter le distributeur ou un technicien radio/TV qualifié pour assistance.
Pour appareil mobile
a) Afin de répondre aux exigences en matière d'exposition EMC et RF, une distance de séparation de 20 cm (7.9") ou plus devrait être maintenue entre cet appareil et les personnes lorsque l'appareil est en cours d'utilisation
b) Pour veiller au respect de cette règle, il n'est pas permis d'utiliser l'appareil à une distance inférieure à celle-ci.
ENTRETIEN
1) Faites entretenir votre équipement par un réparateur qualifié en utilisant uniquement des pièces de remplacement identiques. Cela garantira que la sécurité de l'équipement est maintenue.
SYMBOLES
| Lisez le mode d'emploi. | |
| Avertissement |
| Élimination écologiqueLes appareils électriques usagés ne doivent pas être jetés avec les déchets ménagers, mais doivent être éliminés séparément. La mise au rebut auprès d’un point de collecte communal par des organismes privés est gratuite.Le propriétaire des appareils usagés est responsable de leur dépôt dans ces points de collecte ou des points de collecte similaires. Ces petits efforts personnels contribuent au recyclage des matières premières utiles et au traitement des substances toxiques. |
GUIDE D'INSTALLATION D'ANTENNE CYBERTANK
Position d'installation recommandée pour différents véhicules

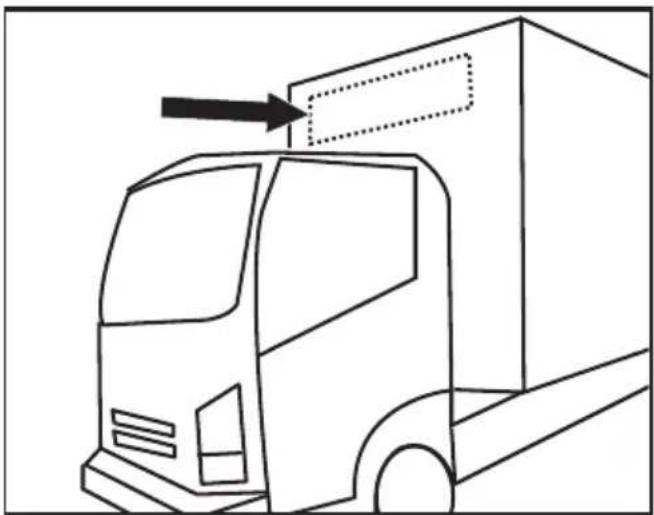

Camion fourgon

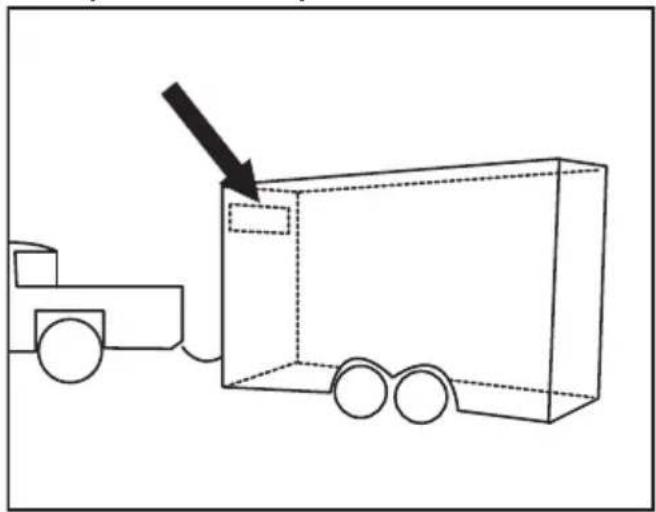

Pick-up + semi-remorque fermée
Utilisez une scie-cloche (1,2 pouces / 30 mm) avec votre outil électrique pour créer un trou au-dessus de l'emplacement où se trouve le CyberTank.
REMARQUE : Il est important de veiller à ce que le trou soit percé sur une surface plane et à une distance sécuritaire de tout système électrique, comme les faisceaux de fils, pour éviter de les endommager.
Évitez les obstacles tels que le châssis des véhicules lors du perçage du trou.

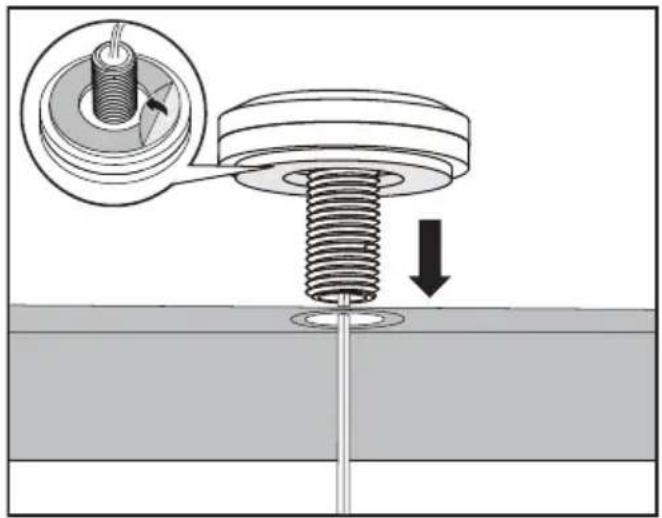

Assemblez l'antenne avec le véhicule.

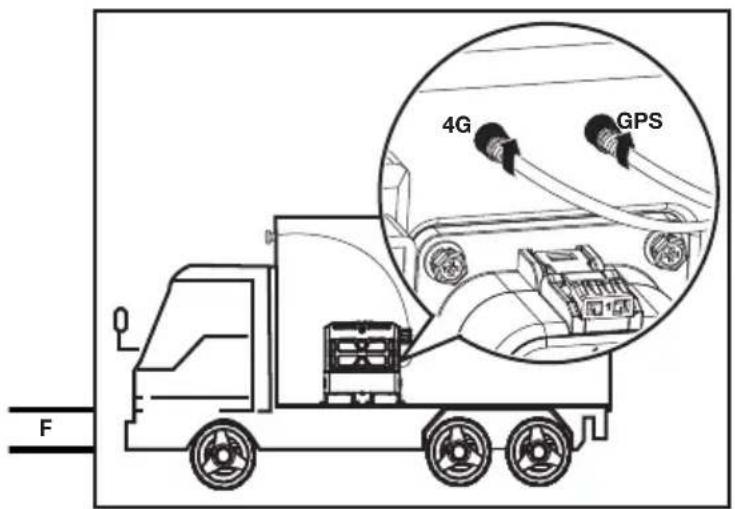

Connectez l'antenne à votre CyberTank.
REMARQUE : Connectez le câble aux ports 4G et GPS respectivement.
REMARQUE : La force du signal dépend de la force du signal à votre emplacement actuel, et une antenne externe ne renforce la force du signal que dans un environnement fermé.
CARACTÉRISTIQUES TECHNIQUES
| KAC926 | |
| Longueur de câble 4 m | |
| Poids | 200 |
CONFIGURER L'ANTENNE DANS L'APPLICATION
Lisez le guide de téléchargement et de connexion de l'application et connectez votre CyberTank avec l'application.
Pour permettre à l'antenne externe de fonctionner correctement, suivez les instructions de l'application pour passer de l'antenne intégrée à l'antenne externe.
Données techniques pour la 4G
| Bande TX RX Puissance de sortie RF (Max) | |||
| GSM900(B8) | 880-915 | 925-960 | 33dBm |
| DCS1800(B3) | 1710-1785 | 1805-1880 | 30dBm |
| WCDMA B1 1920-1980 2110-2170 24dBm | |||
| WCDMA B8 880-915 925-960 24dBm | |||
| LTE-FDD B1 1920-1980 2110-2170 23dBm | |||
| LTE-FDD B3 1710-1785 1805-1880 23dBm | |||
| LTE-FDD B7 2500-2570 2620-2690 23dBm | |||
| LTE-FDD B8 880-915 925-960 23dBm | |||
| LTE-FDD B20 832-862 791-821 23dBm | |||
| LTE-FDD B28 703-748 758-803 23dBm | |||
| LTE-TDD B38 2570-2620 2570-2620 23dBm | |||
| LTE-TDD B40 2300-2400 2300-2400 23dBm | |||
Données techniques pour la 4G-GPS
| Module 4G -GNSS | Bande GNSS GPS L1 1575.42+/-1.023 |
| Bande Galileo E1 1575.42+/-1.023 | |
| Bande BDS E11 1561.098+/-2.046 | |
| Bande GLONASS G1 1579.5~1605.8 |
Attention antenne (pour les antennes détachables)
Ce transmetteur radio doit être utilisé avec les types d'antennes répertoriés ci-dessous, avec le gain maximal autorisé indiqué. Les types d'antennes non inclus dans cette liste, ayant un gain supérieur au gain maximal indiqué pour tout type répertorié, sont strictement interdits pour une utilisation avec cet appareil.
F
Gain de l'antenne : 4dBi max
Type d'antenne : 50ohm, Chip (GPS) /Dipôle (4G)
PROTECTION DE L'ENVIRONNEMENT
Élimination écologique
Les appareils électriques usagés ne doivent pas être jetés avec les déchets ménagers, mais doivent être éliminés séparément. La mise au rebut auprès d'un point de collecte communal par des organismes privés est gratuite. Le propriétaire des appareils usagés est responsable de leur dépôt dans ces points de collecte ou des points de collecte similaires. Ces petits efforts personnels contribuent au recyclage des matières premières utiles et au traitement des substances toxiques.
Déclarons que le produit
Description Module 4G / Module GPS
Type KAC926
Fonction Le produit est destiné à améliorer le signal 4G pour le CyberTank dans des environnements
fermés.
Répond aux directives suivantes : 2011/65/EU & (EU) 2015/863
Normes conformes à
EN 301 908-1 V15.1.1, EN 301 908-13 V13.2.1, EN
La personne autorisée à rassembler la documentation technique,
Nom Marcel Filz
Ingénieur en chef adjoint, essais et certification
Positec Technology (China) Co., Ltd
