GEBRUIKSAANWIJZING SBBD-2800MAX MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zij menselijke verticalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam	Tafelzaag
Model	MSW-SBBD-2800MAX
Spanning [V~] / Frequentie [Hz]	230 / 50
Vermogen [W]	2000
Beschermingsklasse	I
IP-klasse	IP44
Werkcyclus van elektrische motor	S6 40% (4 min. onder belasting / 6 min. stationair zonder belasting)
Afmetingen [breedte x diepte x hoogte; mm]	1690 x 1520 x 860
Gewicht [kg]	54
Afmetingen werkoppervlak [mm]	800 x 550 (+ 800 x 400)
Toerental Onbelast [rpm]	2800
Snijdiepte	83 mm bij een hoek van 90°
	49 mm bij een hoek van 45°
Doorslijpschijfparameters [mm]	315 (montagegat 30 mm) x 3 dikte; 24 tanden
Geluidsniveau LwA [dB (A)]	105,1
Geluidsdrukniveau LpA [dB(A)]	98,1

1. Algemene beschrijving

De handleiding is bedoeld om te helpen bij een veilig en betrouwbaar gebruik. Het product is ontworpen en vervaardigd met behulp van de nieuwste technologieën en componenten in strikte overeenstemming met de technische indicaties en met inachtneming van de hoogste kwaliteitsnormen.

LEES EN BEGRIJP DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U MET DE WERKZAAMHEDEN BEGINT.

Om een lange en betrouwbare werking van het apparaat te garanderen, moet u het op de juiste manier bedienen en onderhouden volgens de richtlijnen in deze handleiding. De technische gegevens en specificaties in deze handleiding zijn up-to-date. De fabrikant behoudt zich het recht om wijzigingen aan te brengen om de kwaliteit te verbeteren. Rekening houdend met de technische vooruitgang en de mogelijkheid om geluid te verminderen, is de eenheid zo ontworpen en gebouwd dat risico's als gevolg van geluidsemissies tot het laagst mogelijke niveau worden beperkt.

Omschrijving van symbolen

CE	Product voldoet aan geldende veiligheidsnormen.
	Lees de instructies voor gebruik.
	Recyclebaar product.
	WAARSCHUWING ! of VOORZICHTIG! of HERINNERING! Van toepassing op de gegeven situatie (algemeen waarschuwingssignaal).
	Gebruik gehoorbescherming. Blootstelling aan lawaai kan leiden tot gehoorbeschadiging.
	Draag een veiligheidsbril.
	Draag een stofmasker (ter bescherming van de luchtwegen)Draag veiligheidsschoenen.
	Gebruik verstelbare beschermkappen.
	Draag een beschermend pak.
	LET OP! Risico op elektrische schokken!
	LET OP! Waarschuwing voor hard geluid!
	LET OP! Draaiende elementen!
	Niet aanraken!
	LET OP! Scherpe, bewegende delen van de machine! Gevaar voor letsel of afsnijden van vingers/ledematen.
	Alleen voor gebruik binnen.
	Markering van de richting van continue (roterende) werking van het apparaat.
	WAARSCHUWING - risico op terugslag!

LET OP! De afbeeldingen in deze gebruiksaanwijzing zijn bedoeld als illustratie en kunnen op details afwijken van het daadwerkelijke uiterlijk van het product.

2. Veiligheid bij gebruik

LET OP! Lees alle veiligheidswaarschuwingen en instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig of dodelijk letsel.

De term "apparaat" of "product" in de waarschuwingen en de beschrijving van de instructies verwijst naar:

Tafelzaag

2.1. Elektrische veiligheid

a) De stekker moet in het stopcontact passen. Verander op geen enkele manier iets aan de stekker. Gebruik van de originele stekker op een passend stopcontact vermindert het risico op elektrische schokken.
b) Vermijd contact met geaarde elementen, zoals leidingen, radiatoren, kachels en koelkasten. Het risico op elektrische schokken neemt toe indien het lichaam geaard is en in contact staat met apparaat dat direct wordt blootgesteld aan regen, natte oppervlakken en een vochtige omgeving. Water dat het apparaat binnendringt, verhoogt het risico op schade en elektrische schokken.
c) Raak het apparaat niet aan met natte of vochtige handen.
d) Gebruik het snoer niet op een onbedoelde manier. Gebruik het nooit om het apparaat te dragen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van warmtebronnen, olie, scherpe randen of bewegende delen. Beschadigde of verstrikte snoeren verhogen het risico op elektrische schokken.
e) Het apparaat mag niet gebruikt worden indien het netsnoer beschadigd is of tekenen van slijtage vertoont. Een beschadigd snoer dient te worden vervangen door een gekwalificeerde elektricien of een servicepunt van de fabrikant.
f) Dompel het snoer, de stekker of het apparaat niet onder in water of andere vloeistoffen om een elektrische schok te voorkomen. Gebruik het apparaat niet op natte oppervlakken.
g) ATTENTIE – LEVENSGEVAARLIJK! Dompel het apparaat tijdens de schoonmaak of gebruik nooit onder in water of andere vloeistoffen.
h) Apparaat dient niet te worden gebruikt in zeer vochtige ruimtes/ in de directe buurt van een waterreservoir!
i) Apparaat mag niet nat worden. Gevaar voor elektrische schokken!

2.2. Veiligheid op de werkplek

a) Houd de werkplek netjes en goed verlicht. Rommel of slechte verlichting kan leiden tot ongelukken. Wees vooruitziend, let op wat u doet en gebruik uw gezond verstand bij het gebruik van het apparaat.
b) In geval van twijfel of het product juist werkt of bij het vaststellen van schade dient u contact op te nemen met het servicepunt van de fabrikant.
c) Reparaties mogen alleen worden uitgevoerd door een servicepunt van de fabrikant. Probeer zelf geen reparaties uit te voeren!
d) Gebruik in geval van brand een poeder- of kooldioxide (CO2) brandblusser (een die bestemd is voor gebruik op onder spanning staande elektrische apparaten) om de brand te blussen.
e) Er mogen geen kinderen of onbevoegde personen in de werkruimte komen. (Onoplettendheid kan ertoe leiden dat u de controle over het apparaat verliest.)
f) Brug apparatet i et godt ventileret område.
g) Tijdens de werking van het apparaat worden stof en vuil gegenereerd. Bescherm omstanders tegen de schadelijke effecten ervan.
h) Controleer de toestand van de veiligheidsstickers. Indien de stickers niet meer leesbaar zijn, dienen ze te worden vervangen.
i) Bewaar de gebruiksaanwijzing voor latere referentie. Indien het product wordt doorgegeven aan derden, dan dient de gebruiksaanwijzing te worden meegegeven.
j) Bewaar verpakkingselementen en kleine montagedelen op een plaats die niet toegankelijk is voor kinderen.
k) Houd het apparaat uit de buurt van kinderen en dieren.
I) Indien dit apparaat samen met andere apparatuur wordt gebruikt, moeten ook de overige gebruiksaanwijzingen worden opgevolgd.

Herinner! Bescherm kinderen en andere omstanders bij het gebruik van het apparaat.

2.3. Persoonlijke veiligheid

c) De machine is niet bedoeld om te worden gebruikt door personen (inclusief kinderen) met verminderde mentale, zintuiglijke of intellectuele functies of personen die geen ervaring en/of kennis hebben, tenzij ze onder toezicht staan of zijn geïnstrueerd door een persoon die verantwoordelijk is voor hun veiligheid over hoe ze de machine bedienen.
d) Wees voorzichtig en gezond verstand bij het bedienen van dit apparaat. Een moment van onoplettendheid tijdens de bediening kan leiden tot ernstig persoonlijk letsel.
e) Brug det personlige beskyttelsesudstyr, der kræves til betjening af apparatet, der er angivet i punkt 1 i symbolbeskrivelsen. Brug af passende, certificeret personligt beskyttelsesudstyr reducerer risikoen for personskade.
f) Om onbedoelde inschakeling te voorkomen dient de schakelaar in de uit-stand te staan voordat u de stekker in het stopcontact steekt.
g) Overschat uw eigen vaardigheden niet. Bewaar uw evenwicht tijdens de werktijd. Hierdoor kan de machine onder controle worden gehouden in onverwachte situaties.
h) Draag geen loshangende kleding of sierraden. Haren, kleding en handschoenen dienen buiten bereik van bewegende onderdelen te blijven. Losse kleding, sierraden en lang haar kan verstrikt raken tussen de bewegende onderdelen.
i) Als het apparaat is ontworpen voor een zuigaansluiting, controleer dan of ze goed zijn aangesloten en bevestigd. Het gebruik van stofafzuiging kan stofgevaren verminderen.
j) Verwijder alle afstelgereedschappen of sleutels voordat u de machine inschakelt. Een gereedschap of sleutel die in een draaiend onderdeel van de machine is achtergebleven kan letsel veroorzaken.
k) Oog-, oor- en ademhalingsbescherming wordt aanbevolen.
I) Het apparaat is geen speelgoed. Er moet toezicht worden gehouden op kinderen om er zeker van te zijn dat ze niet met het apparaat spelen.
m) Steek uw handen niet in het werkende apparaat!

2.4. Veilig gebruik van het apparaat

a) Overbelast het apparaat niet. Brug værktøjer, der er egnede til applikationen. Een correct geselecteerd product zal het werk beter en veiliger doen waarvoor het is ontworpen.

b) Brug ikke apparatet, hvis ON/OFF-kontakten ikke fungerer korrekt (den kan ikke tænde eller slukke apparatet). Apparaten die niet kunnen worden bediend met de schakelaar zijn onveilig, kunnen niet worden ingezet en moeten worden gerepareerd.

c) Fjern stikket fra stikkontakten, før du foretager justeringer, skifter tilbehøret eller opbevarer værktøjet. Dit voorkomt dat het apparaat per ongeluk wordt ingeschakeld.
d) Voor wijziging van instellingen, reiniging en onderhoud van het apparaat dient deze te worden losgekoppeld van het stroomnet. Dit voorkomt dat het apparaat per ongeluk wordt ingeschakeld.
e) Bewaar het apparaat wanneer het niet in gebruik is op een veilige plaats, uit de buurt van kinderen en mensen die het apparaat niet kennen en de gebruiksaanwijzing niet hebben gelezen. Het apparaat kan een gevaar vormen in de handen van onervaren gebruikers.
f) Houd het apparaat in perfecte technische staat. Controleer voor elk gebruik op algemene schade, controleer vooral bewegende onderdelen op gebarsten onderdelen of elementen, en op andere omstandigheden die de veilige werking van het apparaat kunnen beïnvloeden. Indien schade wordt geconstateerd, dient het apparaat voor gebruik ter reparatie te worden aangeboden.
g) Houd het apparaat buiten het bereik van kinderen.
h) Om de operationele integriteit van het apparaat zoals bedoeld te garanderen, mag u geen in de fabriek geïnstalleerde afdekkingen of schroeven verwijderen.
i) Bij het vervoer en de behandeling van het apparaat tussen het magazijn en de bestemming moeten de gezondheids- en veiligheidsbeginselen voor handmatige transporten in acht worden genomen die gelden in het land waar het apparaat zal worden gebruikt.
j) Vermijd situaties waarin het apparaat tijdens het gebruik stopt met werken als gevolg van overmatige belasting. Dit kan tot gevolg hebben dat aandrijvingen oververhit raken, waardoor apparaat beschadigd raakt.
k) Raak gelede onderdelen of accessoires niet aan, tenzij het apparaat van de stroombron is losgekoppeld.
I) Verplaats, verstel of draai het apparaat niet tijdens het werk.
m) Laat het apparaat niet onbeheerd ingeschakeld.
n) Maak het apparaat regelmatig schoon om te voorkomen dat hardnekkig vuil zich ophoopt.
o) Bewerk geen twee objecten tegelijkertijd.
p) Het is niet toegestaan om de wijzigingen aan de constructie van apparaat door te voeren met als doel om de werking of constructie te wijzigen.
q) Hou het apparaat buiten bereik van open vuur en warmtebronnen.
r) Overbelast het apparaat niet.
s) Wanneer u met het apparaat werkt, raden wij speciale zorg aan om ernstig letsel of amputatie van fragmenten van ledematen te voorkomen.

LET OP! Ondanks het veilige ontwerp van het apparaat en de beschermende functies ervan, en ondanks het gebruik van extra elementen ter bescherming van de bediener, bestaat er toch een klein risico op een ongeval of letsel bij het gebruik van het apparaat. Blijf alert en gebruik uw gezond verstand wanneer u het apparaat gebruikt.

3. Gebruik richtlijnen

Het apparaat is ontworpen voor het snijden van voorwerpen met beperkte afmetingen en is gemaakt van geschikte materialen. De motor is voorzien van een overbelastingsbeveiliging: bij oververhitting schakelt hij automatisch uit. Opnieuw opstarten is mogelijk nadat het apparaat is afgekoeld.

• Na elke instellingswijziging wordt aanbevolen eerst een controlesnede uit te voeren
• Wacht na het inschakelen van de machine en voordat u begint met zagen tot de doorslijpschijf zijn maximale snelheid heeft bereikt.

• Aanpassen van de snijschijven:

• 24 tanden - zachte materialen, grote hoeveelheid spanen, ruwe snede;

• 48 tanden - harde materialen, kleine hoeveelheid spanen, nauwkeurig snijden

- Veiligheidstips voor het werken met het apparaat:

○ Controleer of al het montagemateriaal en de accessoires goed vastzitten, vooral de beschermkap van het mes.
- Houd tijdens bedrijf rekening met de externe omstandigheden (bijv. weer, verlichting).
- Gebruik het apparaat waar mogelijk met veiligheidsvoorzieningen
- Controleer voordat u begint of de doorslijpschijf met geen enkel onderdeel van de behuizing of met het werkstuk in aanraking komt.
o Kijk nooit met het blote oog rechtstreeks in de laserstraal.
- Duw het werkstuk niet met uw handen direct in lijn met het zaagblad; gebruik indien mogelijk altijd een duwer of een ander element.
- Het gebruik van een stofafzuigsysteem wordt aanbevolen.
- Zet het werkstuk vast (bijv. met behulp van extra blokken, tafels etc.)
- Pas op voor de terugslag, die vaak voorkomt bij het werken met een dergelijk apparaat - houd het werkstuk nauwlettend in de gaten, oefen niet te veel druk uit op de zaagbladen en wees vooral voorzichtig bij het zagen van onregelmatig gevormde voorwerpen.

○ Zorg ervoor dat er geen vreemde voorwerpen in het te zagen voorwerp zitten, zoals spijkers, schroeven, bouten, stenen enz.

- Ondanks het gebruik waarvoor het apparaat bedoeld is en het nemen van de nodige voorzorgsmaatregelen, zijn er altijd risicofactoren die niet volledig kunnen worden uitgesloten, zoals:

• door de doorslijpschijf op een onbeschermde plaats aan te raken
• door een roterende snijschijf naar binnen getrokken
• terugslag van afgesneden voorwerpen en hun overblijfselen
  ○ scheuren in de doorslijpschijf
• uitwerpen van deeltjes uit defecte snijschijven
  o gehoorschade door het ontbreken van passende of voldoende bescherming
• schadelijke stofvorming van houtresten bij gebruik in besloten ruimtes

Gebruiker is verantwoordelijk voor eventuele schade veroorzaakt door niet- beoogd gebruik.

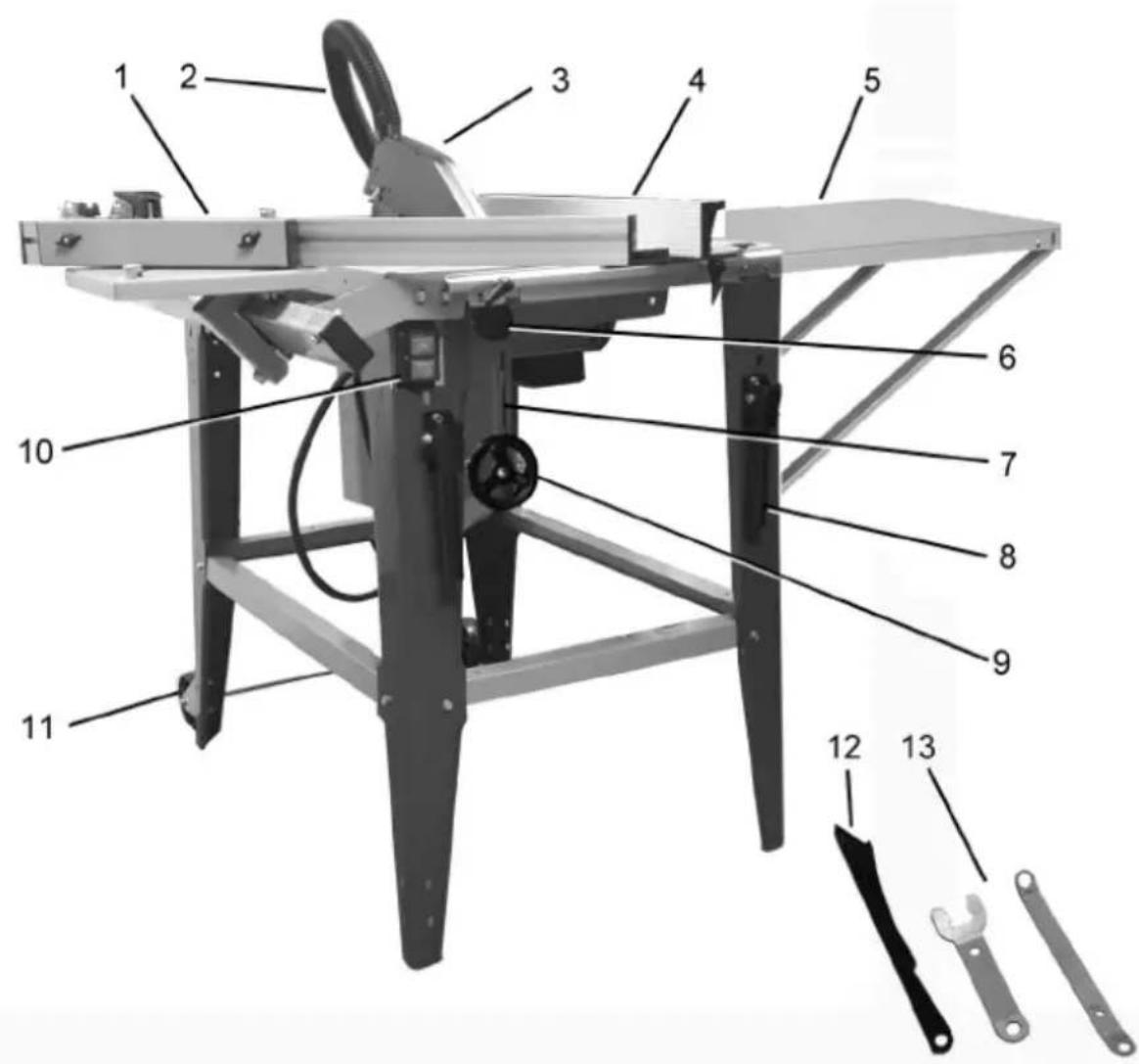

3.1. Productoverzicht

1. Hoekgeleider
2. Stofafzuigslang
3. Mesbeschermer
4. Parallelle gids
5. Verlenging van het werkblad
6. Instelknop voor bladhoek
7. Schaal voor aanpassing van de bladhoogte
8. Transporthandvat (x2)
9. Instelknop voor bladhoogte

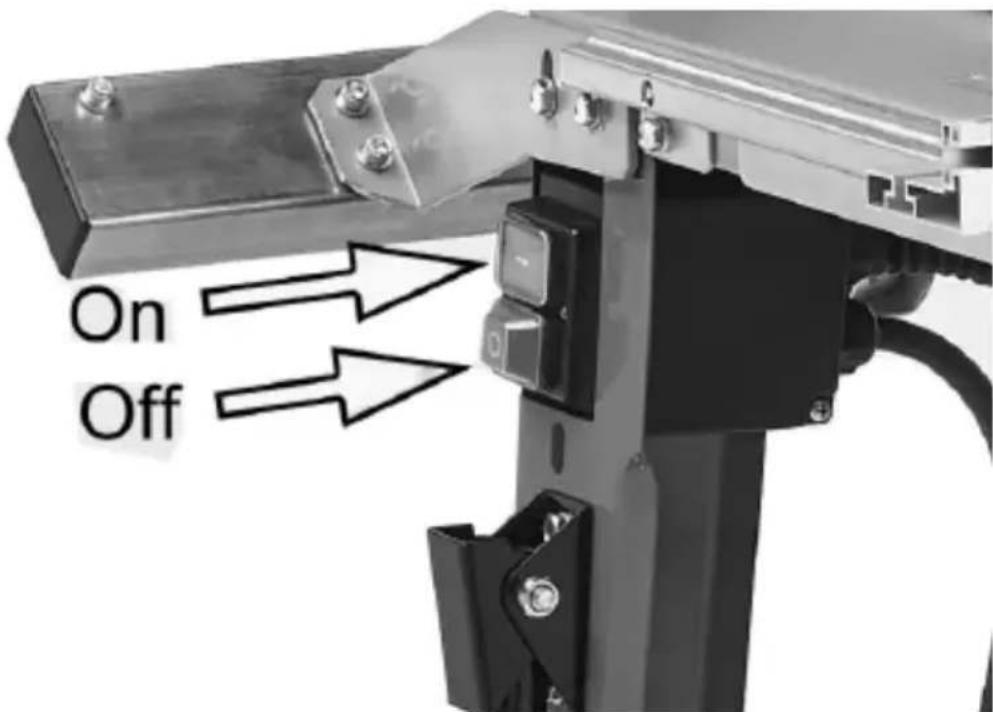

10. Aansluiting voeding
11. Transportwielen
12. Opdringer
13. Platte sleutels

3.2. Klaarmaken voor gebruik

Het apparaat moet zo worden geplaatst dat een goede bloedsomloop en bewegingsvrijheid voor de bediener wordt gegarandeerd. Houd een minimale afstand van 1 m aan tot elke wand van de unit. Apparaat dient uit de buurt van hete oppervlakken te worden gehouden. Gebruik het apparaat altijd op een vlak, stabiel, schoon, vuurvast en droog oppervlak en buiten het bereik van kinderen en personen met verminderde mentale, zintuiglijke en intellectuele functies. Plaats het apparaat zo dat de stekker altijd bereikbaar is. Zorg ervoor dat de stroomvoorziening van het apparaat overeenkomt met de gegevens op het typeplaatje!

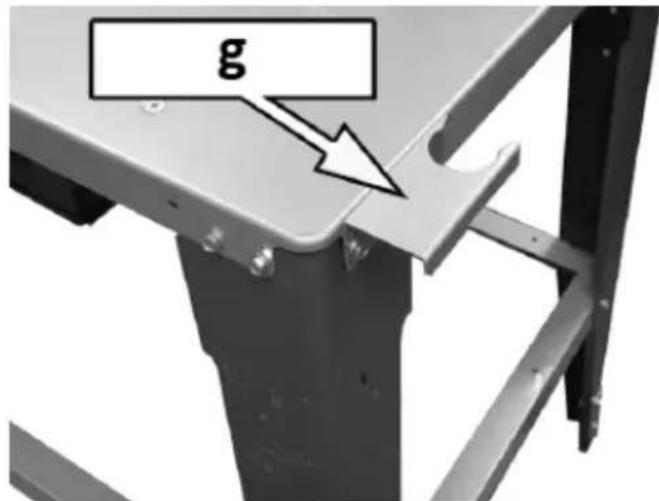

3.2.3 MONTAGE VAN HET APPARAAT a) STANDAARD EN WERKBLAD

a b

- Zorg ervoor dat het mes verborgen is in het apparaat door het af te stellen met de hoogteverstelknop (b). Plaats de standaard vervolgens ondersteboven op het werkblad - bij voorkeur op een zachte ondergrond om deze niet te beschadigen.

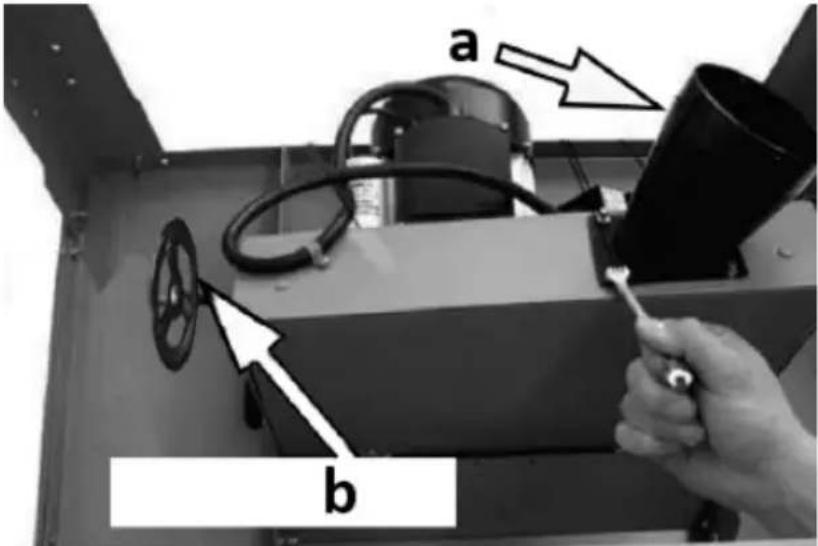

- Bevestig de zuigaansluiting (a) met 4 schroeven aan het motorhuis met behulp van een sleutel van 7 mm.

d c e e e

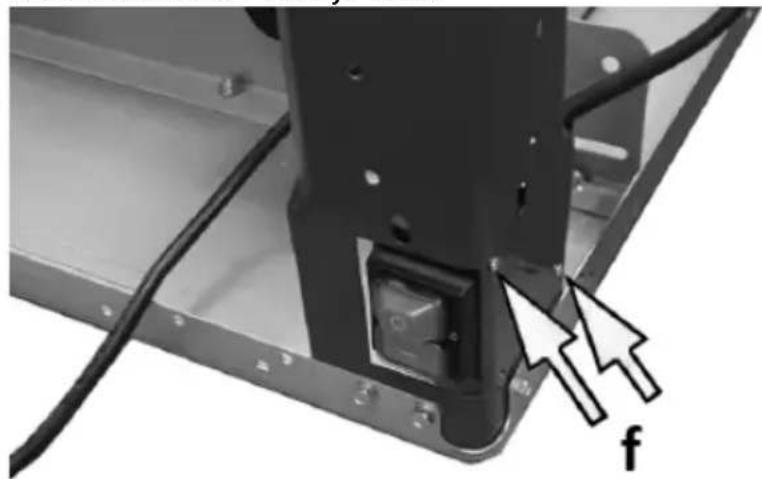

- Schroef 4 poten aan het werkblad met behulp van schroeven, 2 ringen en moeren. Draai ze voorlopig slechts een klein beetje vast.

BELANGRIJK: de poot met de plaats voor de montage van de AAN/UIT-schakelaar moet aan de linkerkant worden gemonteerd, dwz tegenover de knop voor het instellen van de bladhoogte.

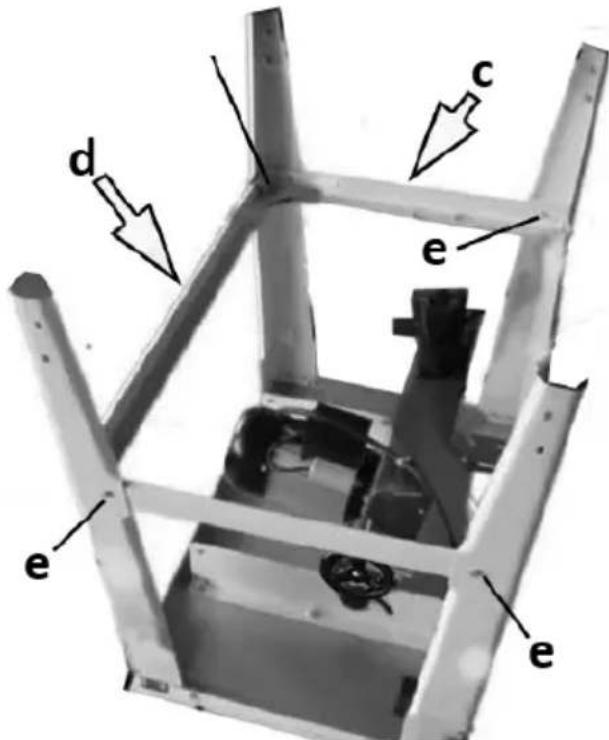

- Installeer de dwarsbalken tussen de poten met behulp van andere bouten met ringen en moeren. Draai ze voorlopig slechts een klein beetje vast.

- Trek de kabel van de AAN/UIT-schakelaar vanaf de voorkant door het gat in de montagebasis voor de schakelaar op een van de poten en bevestig de schakelaar met 2 parkers (f).

g

- Draai de schroeven op de hoek van het werkblad diagonaal ten opzichte van de hoek met de schakelaar los en schroef ze aan de bovenkant van de stofafzuigslangbeugel (g) - weergegeven in de bovenstaande afbeelding met het blad op zijn poten.

- Plaats het werkblad terug op zijn poten op een vlakke, stabiele en vlakke ondergrond.

- Nadat u ervoor heeft gezorgd dat de tafel waterpas staat en de poten op gelijke afstand van elkaar staan, kunt u alle schroeven vastdraaien waarmee ze zijn bevestigd.

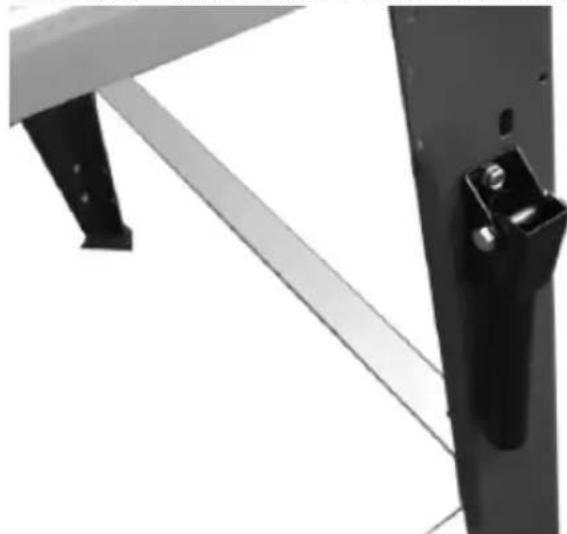

- Bevestig de transporthandgrepen aan de poten aan één kant van de tafel met behulp van schroeven, 2 ringen en moeren.

• Druk op de rubberen voet aan de onderkant van elke poot.

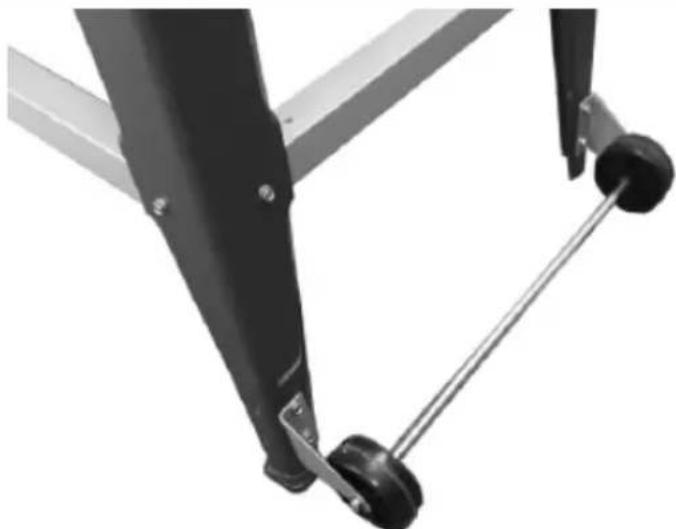

- Schroef de as met de transportwielen aan de poten aan de andere kant van de transportgrepen.

BELANGRIJK: de gemonteerde wielen moeten de grond waarop het apparaat staat bijna raken.

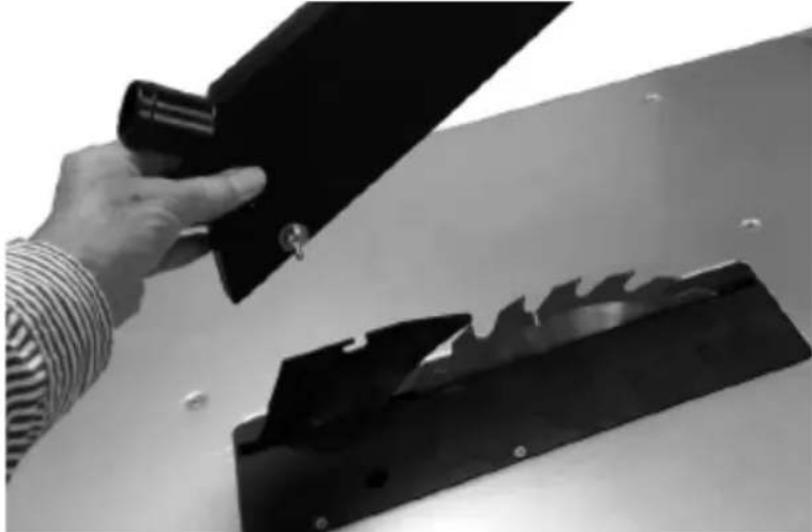

b) SNIJMES EN MESBESCHERMING

- Terwijl het zaagblad en het spouwmes vooraf zijn geïnstalleerd, bevestigt u de bladbeschermer aan het spouwmes.

BELANGRIJK: voor transport wordt het spouwmes met het lemmert van de doorslijpschijf in de extreem lage stand vastgezet. Voordat u de mesbeschermkap installeert, moet u ervoor zorgen dat de doorslijpschijf omhoog staat, zodat de beschermkap tijdens het gebruik niet in contact komt met het mes.

- Sluit de aansluiting in de beschermkap aan op de gleuf in het spouwmes en draai de borgschroef/moer vast om ervoor te zorgen dat de beschermkap dicht bij het lemmet zit, maar nog steeds iets omhoog/omlaag gaat en vrij valt.

BELANGRIJK: Gebruik de machine niet zonder dat de bladbeschermkap is geïnstalleerd. Zorg ervoor dat de vleugelmoer van de beschermkap niet in contact komt met het werkstuk.

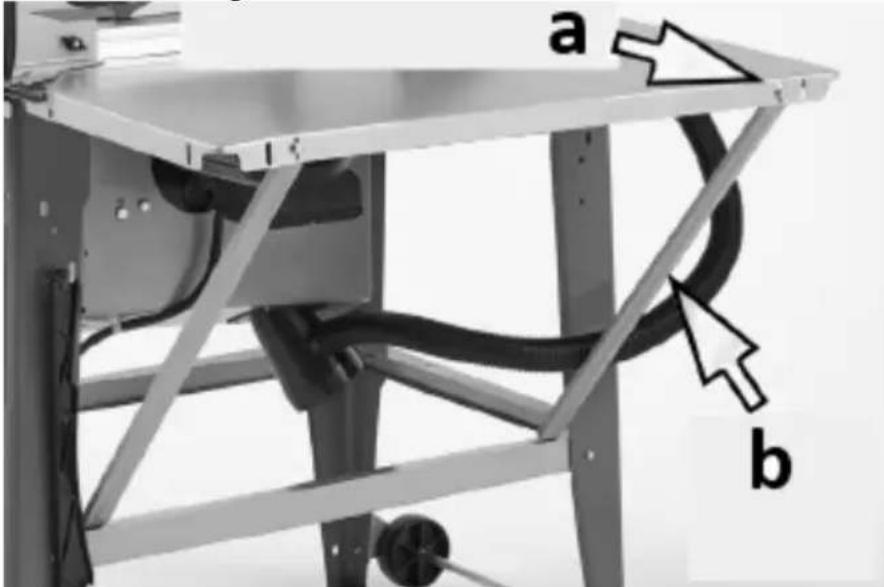

c) VERLENGING VAN HET WERKBLAD

Indien nodig kan de verlenging van het werkblad zowel aan de zijkant als aan de achterkant van de tafel worden gemonteerd. Gebruik, afhankelijk van de locatie, een korte of lange beugel om hem te bevestigen:

a b

• Afhankelijk van de locatie van de verlenging van het werkblad, bevestigt u deze met de beugels (b) aan de gemarkeerde gaten (a) met behulp van de bijgevoegde schroeven, ringen en moeren - draai de schroeven nog niet vast.
• Nadat u zich ervan heeft verzekerd dat de verlenging van het werkblad waterpas staat, draait u de schroeven vast waarmee deze is bevestigd.

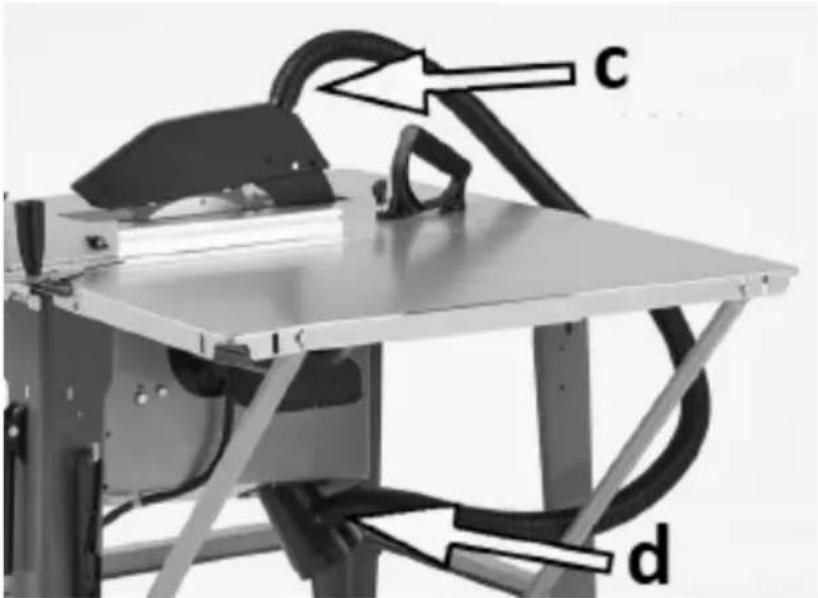

d) VERBINDEN STOFVERWIJDEREN ELEMENTEN

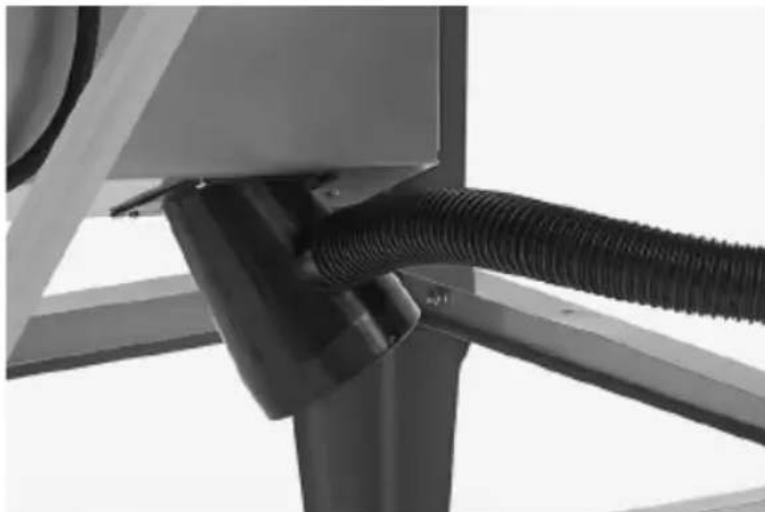

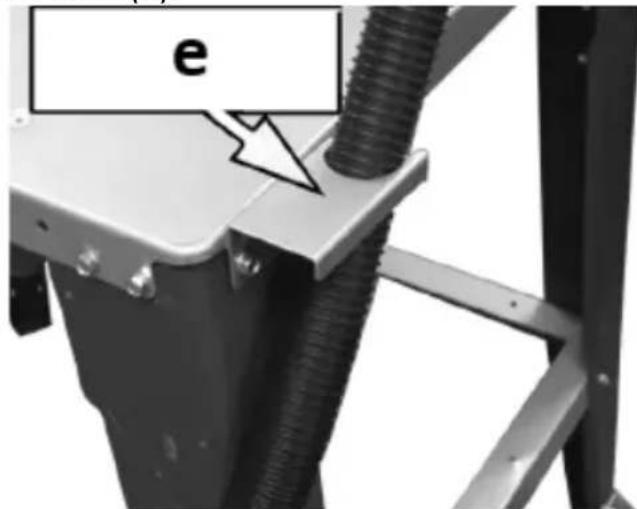

- Sluit de stofafzuigslang eerst aan op de bladbeschermkap (c) en het andere uiteinde op de stofafzuigaansluiting onder aan de tafel (d).

e

- Schuif de stofafzuigslang in de beugel die aan de hoek van het werkblad is bevestigd.

OPMERKING: Het gebruik van een stofafzuigsysteem wordt sterk aanbevolen en moet worden gebruikt wanneer de machine in werking is. De machine beschikt over een speciale uitlaat voor het aansluiten van een extern stofafzuigsysteem of een industriële stofzuiger. Het wordt aanbevolen om een externe stofafzuigbron zo aan te sluiten dat deze elke keer dat de machine wordt gestart, opstart.

- Voor het aansluiten van een extern afzuigsysteem is een connector met een adapter van 4 inch (10 cm) vereist.

e) BEVESTIGING AAN DE VLOER

Wanneer de machine permanent op dezelfde plek wordt gebruikt, kan deze ter stabilisatie aan de grond worden bevestigd met behulp van de bijgevoegde beugels en pootschroeven. Eén beugel voor elke poot - bepaal zelf de montage-elementen.

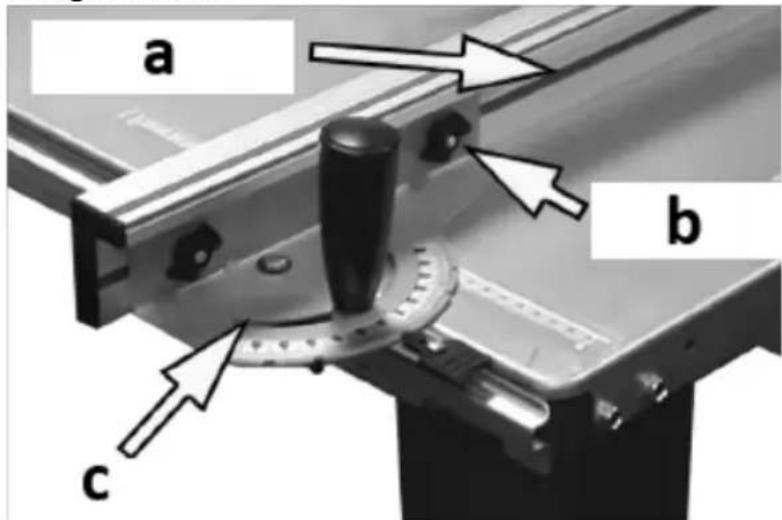

1. Steunrail
2. Schuifbalk met geleider en gradenboog.
3. Longitudinale gids
4. Handvat
5. Vergrendelingshendels
6. Kunststof pluggen

- Bevestig de handgreep aan de schuifbalk met een geleider en gradenboog met behulp van een 20 mm borgschroef (zie bovenstaande afbeelding):

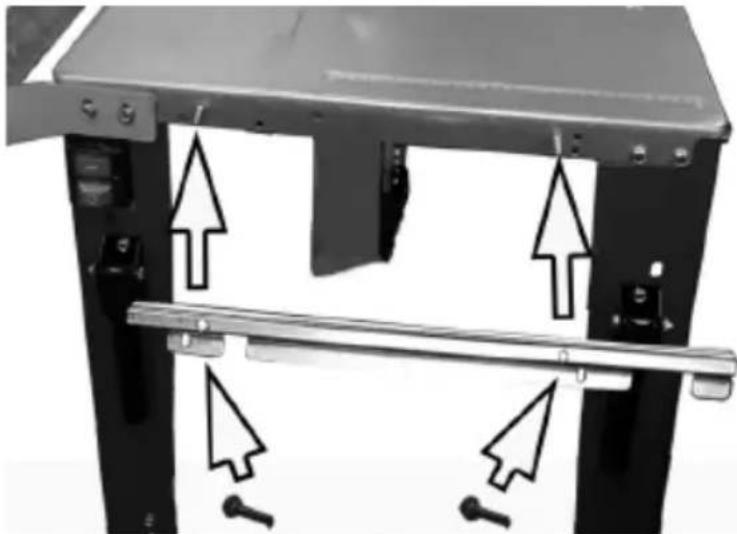

- Bevestig de steunrail aan de voorkant van het werkblad met 2 M6x25 schroeven, 2 ringen en vergrendelingshendels:

- Schuif de langsgeleider in de steunrail en draai de vergrendelingshendels vast om hem op zijn plaats te vergrendelen.

- Steek de langsgeleider (a) in de schuifstangrail en bevestig en 200 mm wagenbouten (b) langs. Steek 2 schroeven door de daarvoor bestemde gaten in de rail en draai ze vast met vleugelmoeren (c):

a b c

- Bevestig de kunststof pluggen aan de uiteinden van de langsgeleider.

LET OP: de langsgeleider kan verticaal of op zijn zijkant gemonteerd worden.

- Schuif de langsgeleider in de rail en draai de vergrendelingshendels vast om deze op zijn plaats te vergrendelen.

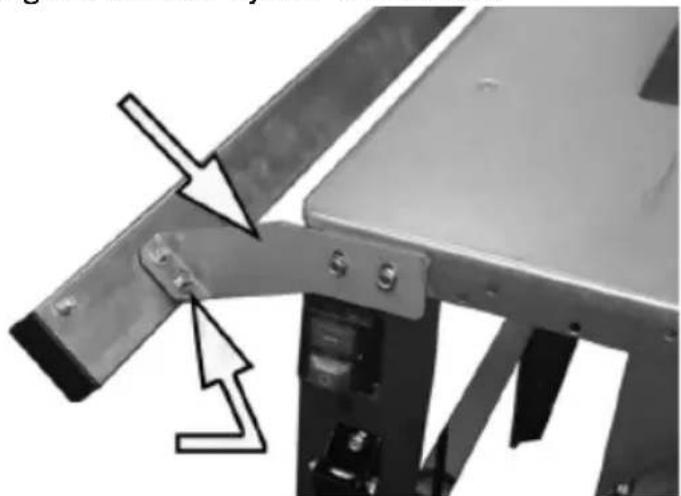

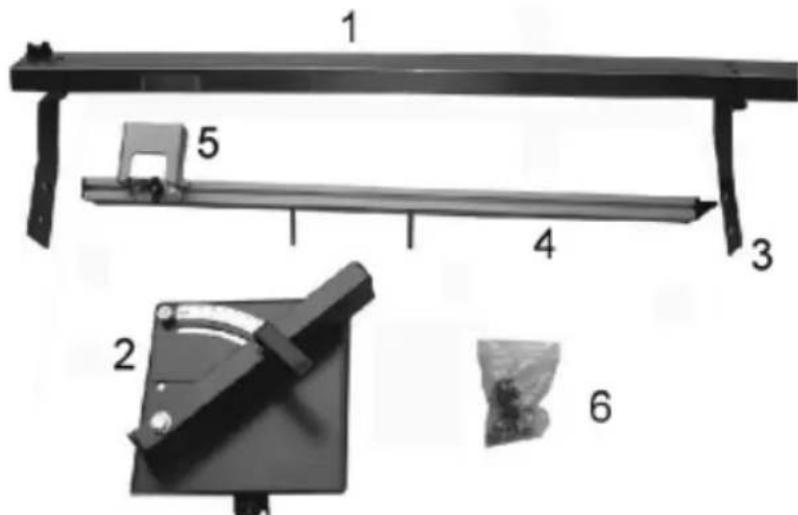

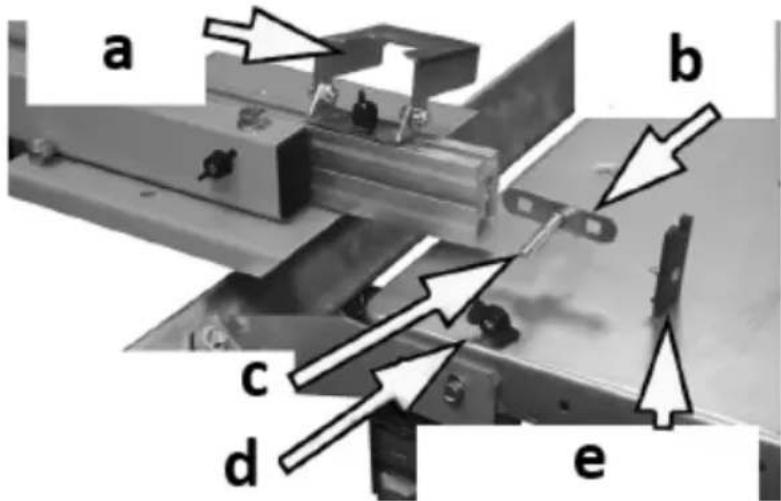

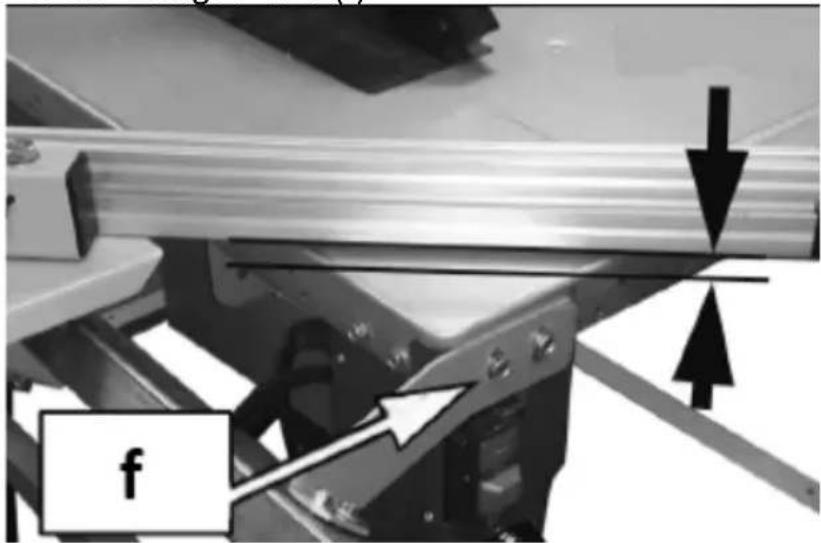

g) MONTAGE VAN DE HOEKGELEIDER

1. Geleiderail
2. Hoekverstelelement
3. Beugel (x2)
4. Bar

5. Opvouwbare houdduwer

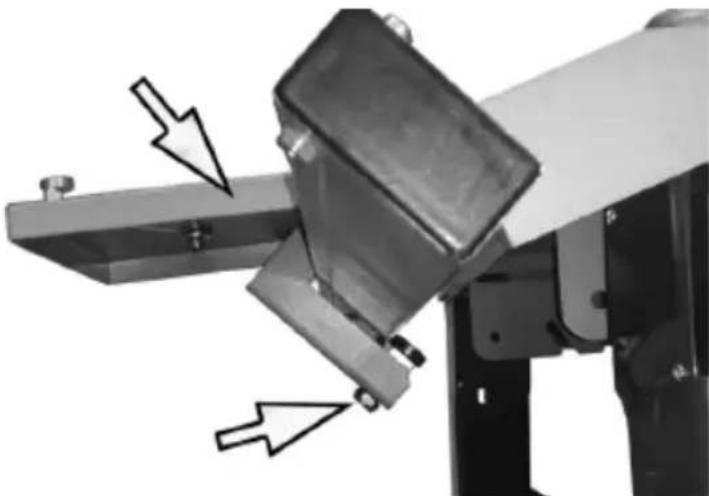

6. Draai de schroeven aan de bovenkant van de poot los en gebruik deze om de beugels aan de linkerkant van de tafel te bevestigen.

7. Schroef de geleiderail aan de beugels met behulp van de draadgaten aan de zijkant van de rail:

- Steek de geleider in de rail en bevestig deze om te voorkomen dat deze eruit valt door het onderste lager tegen de geleider aan te draaien - met een sleutel van 17 mm:

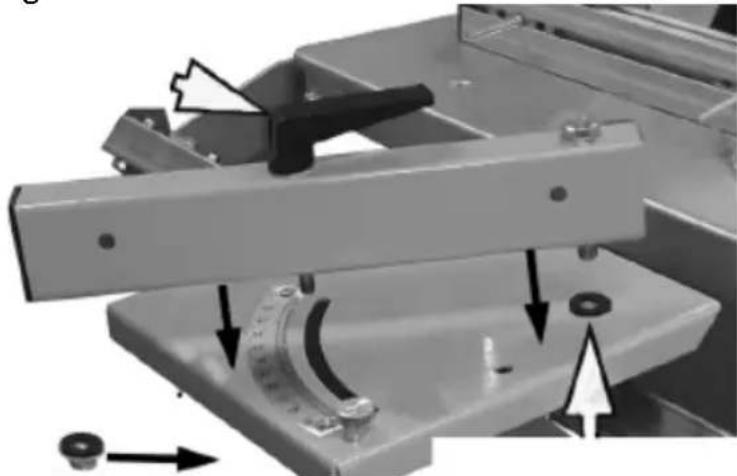

- Schuif de geleidebeugel in het invoergat met schroefdraad en zet deze op zijn plaats vast met een enkele 13 mm schroef. Installeer kunststof ringen tussen de geleidingen en hun invoeruitsparingen en draai deze niet te strak aan, zodat de geleidingen gemakkelijk onder een hoek kunnen worden afgesteld.

- Bevestig vervolgens de borghendel met behulp van de ringen boven en onder de beugel en draai alles van onderaf vast met 12 mm moeren.

- Controleer of de geleidebeugel vrij beweegt en de vergrendelingshendel soepel werkt:

a b c d e

- Schuif de geleider in de rail door de duwwagen door de achterplaten te steken die langs de baan schuiven. De schroeven moeten door speciale gaten in de geleider worden gestoken en vastgezet met vleugelmoeren.

- Bevestig de opvouwbare duwer op de geleider door de slede en de steunplaat langs de rail te schuiven en deze vast te zetten met vleugelmoeren.

- Nadat u al deze elementen hebt geïnstalleerd, bevestigt u de plastic pluggen met zelftappende schroeven aan de uiteinden van de geleider.

- De geleider en het schuifelement moeten op één lijn liggen met het werkblad en pas dan kunnen de montageschroeven worden vastgedraaid (f):

a. Haak voor opslag
b. Het handvat bestaat uit longitudinale sneden
c. Combinatiesleutels
d. Opdringer

• Schroef de haak aan de poot in een speciaal ontworpen gat.
• Berg de langsfrees en beide ringsleutels op aan de bevestigde haak.

3.3. Werken met het apparaat

3.3.1 Starten/stoppen

On Off

- Om de machine te starten, drukt u op de groene "I" (Aan)-knop op de aan/uit-schakelaar. Het snijmes begint te draaien.

BELANGRIJK: Wacht na het inschakelen van de machine een tijdje voordat u zaagsneden maakt, zodat het snijblad de volledige bedrijfssnelheid kan bereiken.

- Om de machine uit te schakelen, drukt u op de "O" (Uit)-knop op de aan/uit-schakelaar.

BELANGRIJK: schakel de machine pas uit nadat het werkstuk is gezaagd. Na het uitschakelen loopt de doorslijpschijf nog een tijdje door.

3.3.2 Hoogte/hoek van het blad aanpassen

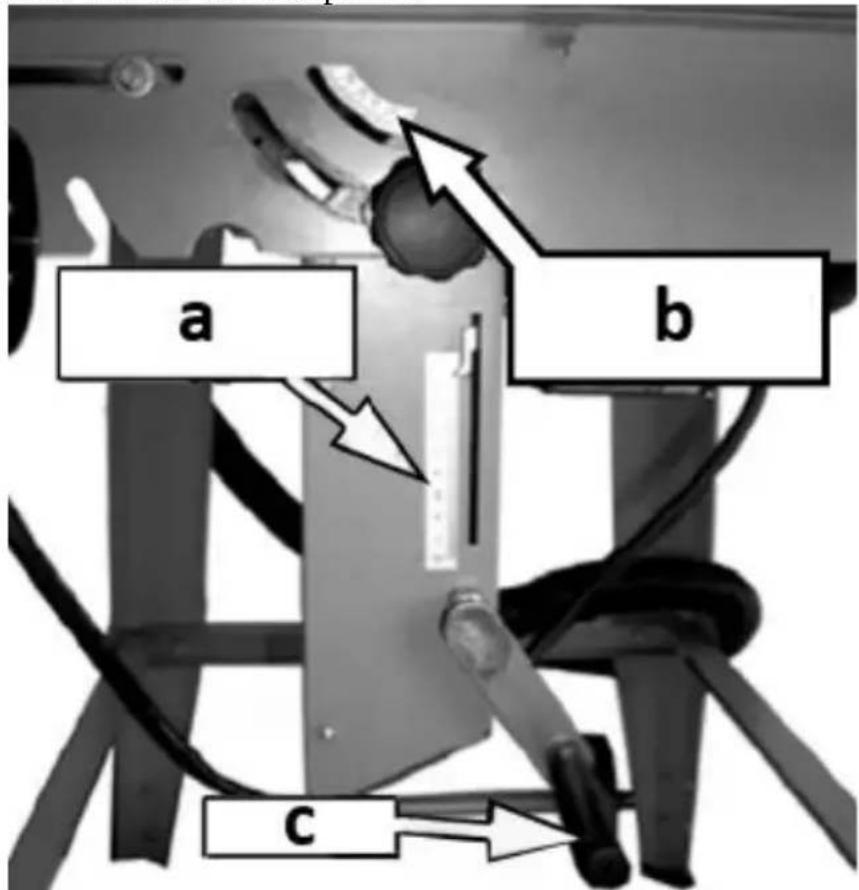

a b c

a) Indicator voor bladhoogte

b) Indicator voor de kanteling van het mes (afschuiningshoek)

c) Instelknop voor bladhoogte

- Om de gewenste hoogte van het mes (snijden) in te stellen, stelt u deze af met de knop aan de onderkant van het werkblad. De schaalverdeling geeft de hoogte van het blad boven het werkblad aan.

- Om de hoek van het mes aan te passen, laat u de knoppen los waarmee ze aan beide uiteinden van het apparaat zijn bevestigd, en kantelt u vervolgens de doorslijpschijf en de aandrijving in de

gewenste hoek - zie de indicator onder het werkblad. Draai vervolgens de meshoekknoppen weer vast.

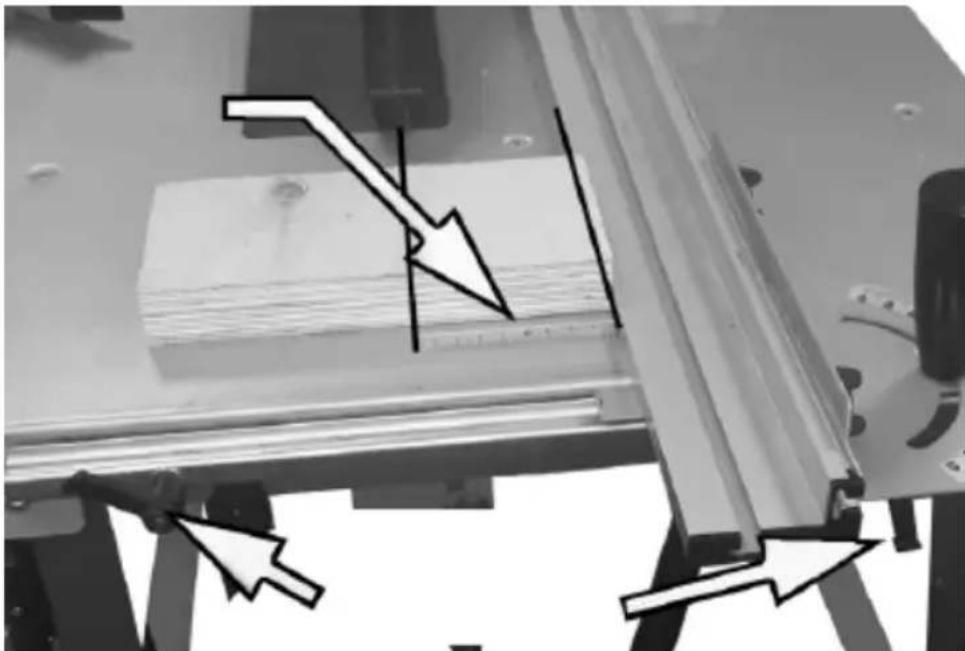

3.3.3 Aanpassing van de parallelgeleider

- Laat de hendels los die de parallelle geleider vasthouden en stel de gewenste afstand in volgens de gemarkeerde schaal door de geleider langs het werkblad te schuiven (zie de afbeelding hierboven).

- Nadat u het zaagblad in de gewenste positie heeft gezet, draait u de hendels weer vast.

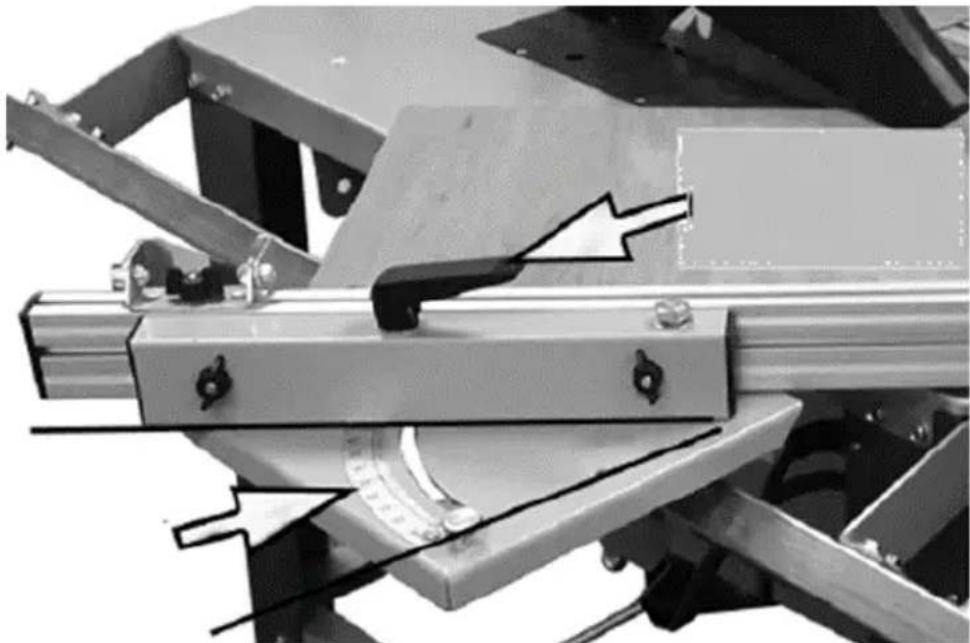

3.3.4 Aanpassing van de dwarsgeleider

- Maak de hendel van de dwarsrail los en stel de geleider in de gewenste hoek volgens de schaal (zie afbeelding hierboven).

- Nadat u de gewenste hoek hebt ingesteld, draait u de hendel waarmee het geleidingsmechanisme vastzit opnieuw vast.

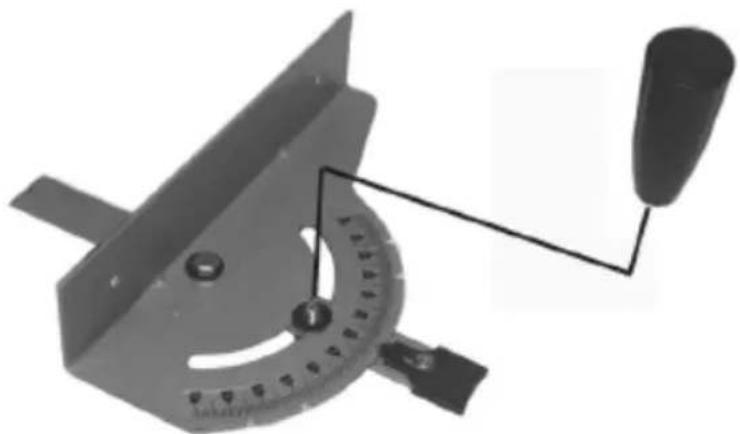

- Indien nodig kunt u de hoekgeleider demonteren door de 2 vleugelmoeren los te draaien waarmee deze vastzit, of deze in een andere richting verplaatsen of in liggende positie vastzetten. Na elke verandering van positie moeten ze opnieuw worden vastgedraaid.

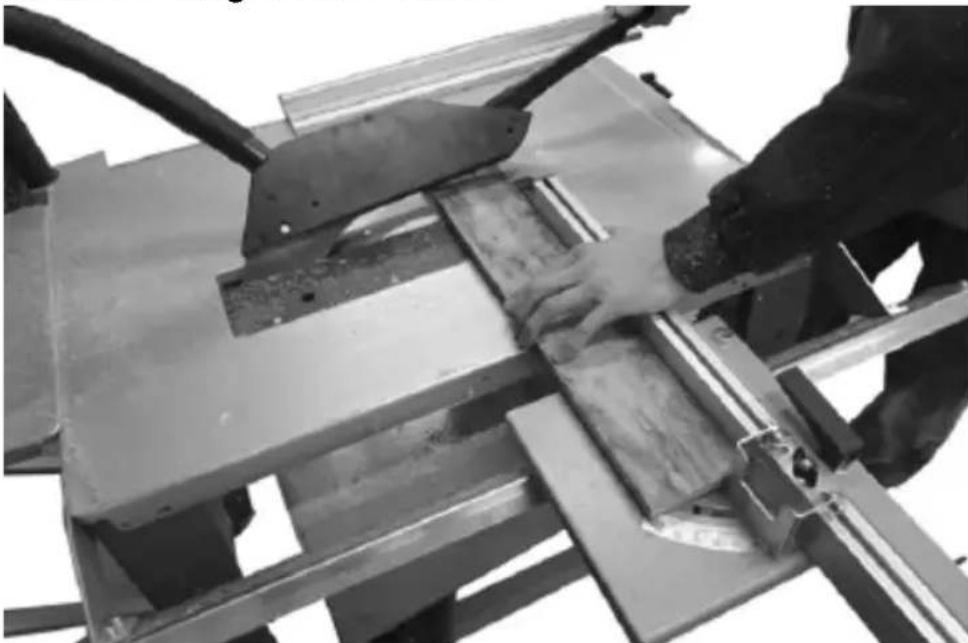

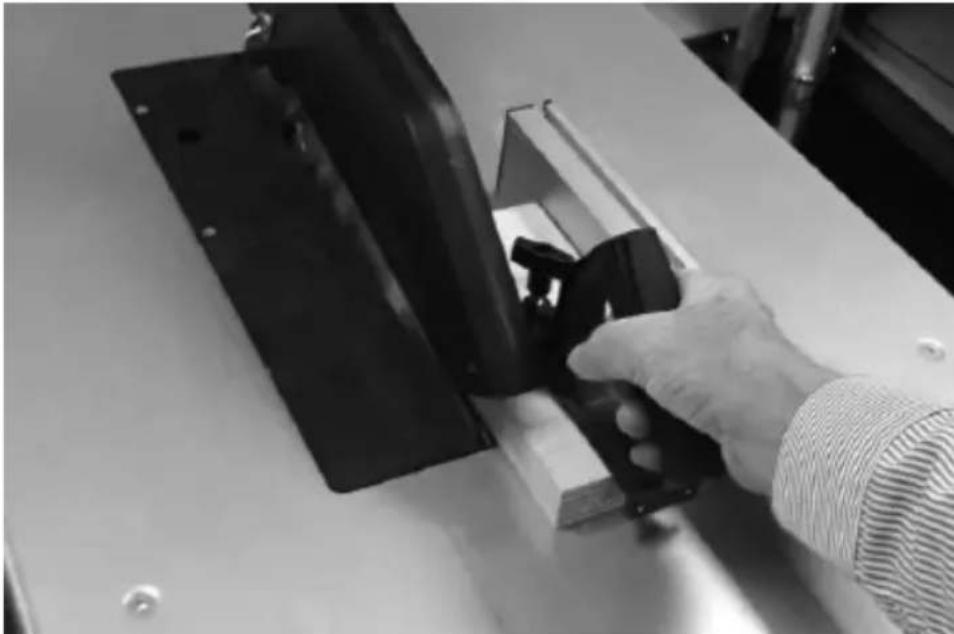

3.3.5 Het maken van longitudinale sneden

- Gebruik altijd de parallelgeleider bij het maken van dergelijke sneden.

- Nadat u de machine heeft aangezet en heeft gewacht tot het zaagblad zijn werksnelheid heeft bereikt, plaatst u het te snijden element op het werkblad en duwt u het vervolgens langzaam met de hand langs de parallelgeleiding richting het zaagblad, maar niet verder dan in de zaagbladbeschermer.

- Gebruik de bijgevoegde stamper of – vooral voor kleine onderdelen – een speciaal handvat om de resten van het element af te snijden (zie onderstaande afbeelding):

• Duw het werkstuk altijd totdat de snede klaar is, dwz wanneer deze volledig is gesneden.
• Om grotere elementen te zagen, kunt u de verlenging van het werkblad gebruiken.
• Gebruik dezelfde procedure voor het snijden met het mes in een hoek. Als u een precieze snede wilt maken, kunt u bovendien een gradenboog gebruiken tussen het zaagblad en het werkblad.

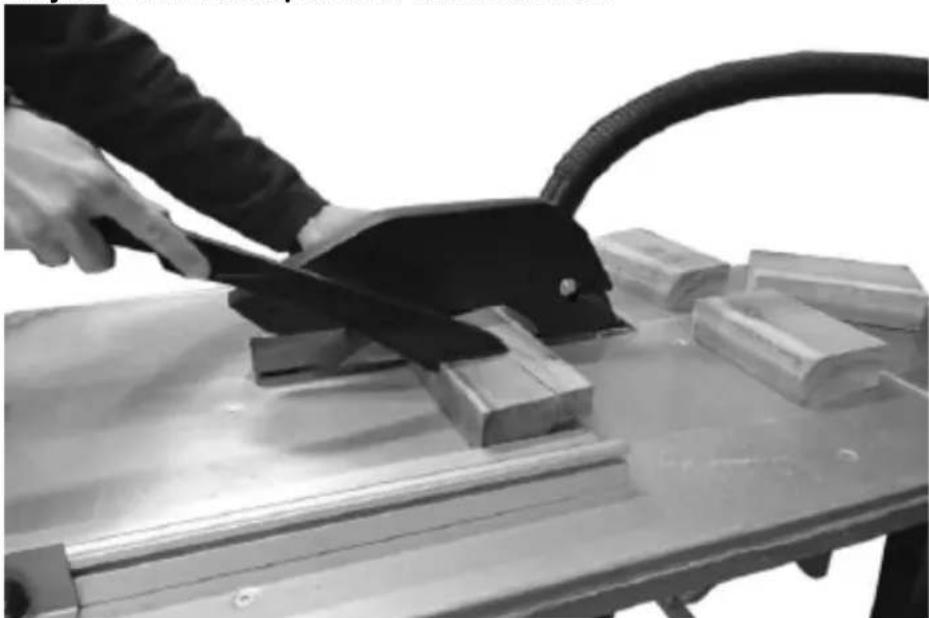

3.3.6 Snijden van kleine/smalle werkstukken

- Gebruik voor het zagen van kleine/smalle voorwerpen de meegeleverde duwer, die de hand van de gebruiker op veilige afstand van het mes houdt.

3.3.7 Kruissnijden

- Bij het maken van dwarssneden gebruikt u de vasthoudschuiver en verplaatst u het te zagen element langs de ingestelde dwarsgeleider.

- Houd altijd het deel van het te snijden voorwerp vast, nooit het deel dat moet worden afgesneden.

3.4. Reiniging en onderhoud

b) Voor het reinigen van kunststof onderdelen mogen alleen reinigingsmiddelen worden gebruikt die geen bijtende stoffen bevatten.

c) • Na elke reiniging moeten alle onderdelen grondig worden gedroogd voordat het gereedschap opnieuw wordt gebruikt.

d) Bewaar het apparaat op een koele en droge plaats, beschermd tegen vocht en direct zonlicht.

e) Het is niet toegestaan het apparaat met een straal water te besproeien of het apparaat in water onder te dompelen.

f) Zorg ervoor dat er geen water binnendringt via de ventilatieopeningen in de behuizing.

g) Reinig de ventilatieopeningen met een borstel en perslucht.

h) Het apparaat dient regelmatig worden gecontroleerd op technische operatie en eventuele schade.

i) Gebruik een zachte doek voor het schoonmaken.

j) Gebruik voor het schoonmaken geen scherpe en/of metalen voorwerpen (bijv. een staalborstel of een metalen spatel) omdat deze het oppervlaktemateriaal van het apparaat kunnen beschadigen.

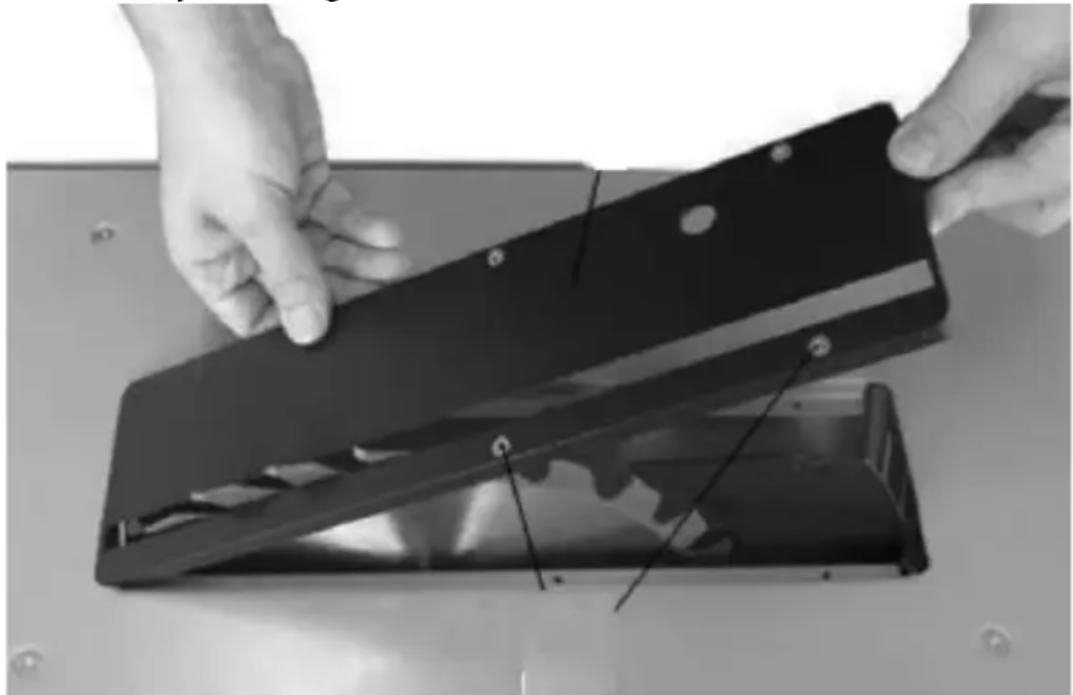

3.4.1 Vervangen van de doorslijpschijf

OPMERKING: bij het verwijderen van de doorslijpschijf wordt aanbevolen om beschermende handschoenen voor het mes te gebruiken.

- Verwijder de gehele beschermkap, dwz deksel en dekselinzet die aan het werkblad zijn bevestigd:

• Gebruik de hendel voor het instellen van de bladhoogte om het blad zo ver mogelijk omhoog te brengen.

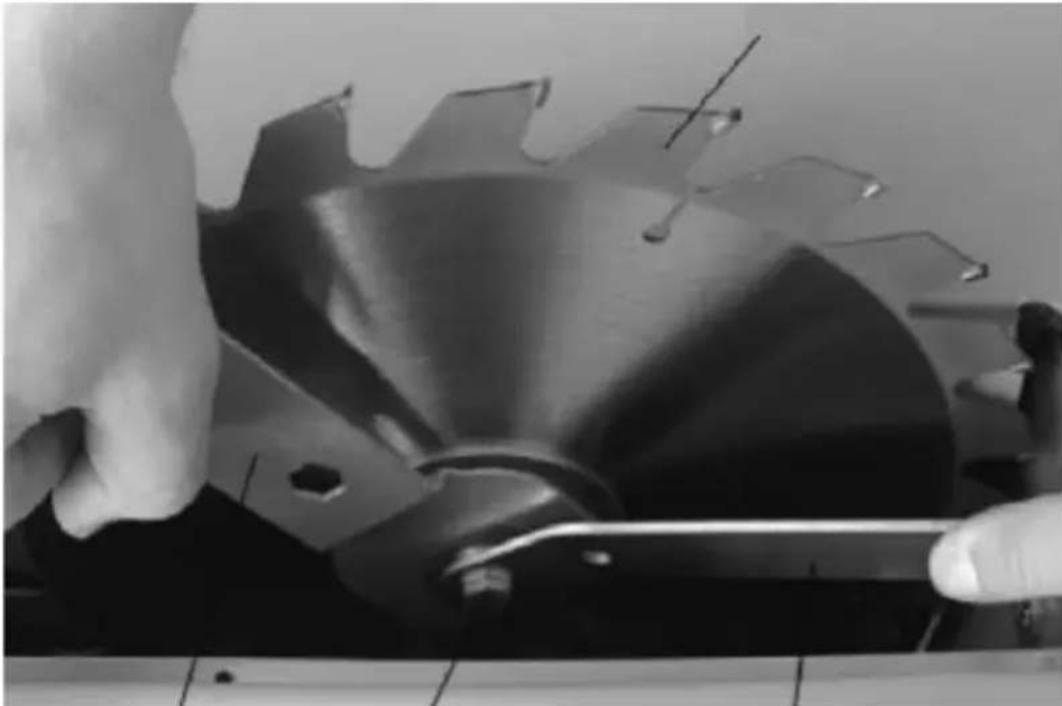

• Vergrendel de motor met behulp van twee combinatiesleutels en draai de moer los waarmee de doorslijpschijf vastzit (standaard rechtse schroefdraad):

• Demonteer de klemring van de slijpschijf en vervolgens de schijf zelf door deze van de motoras te halen en vervolgens voorzichtig op te tillen.

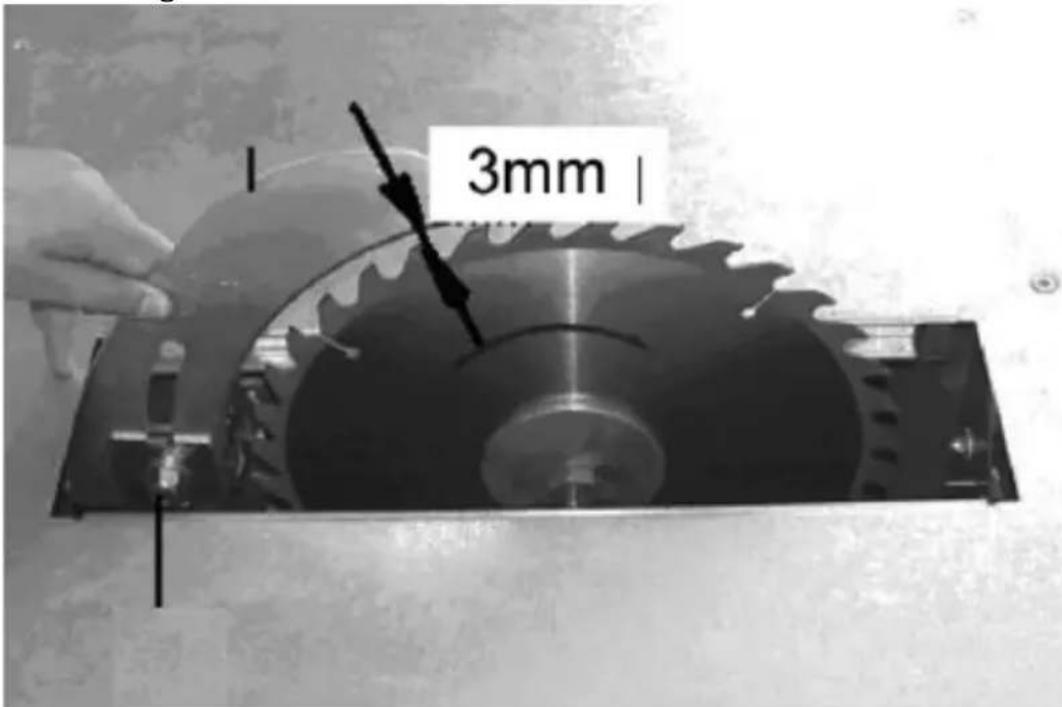

• Installeer het nieuwe mes in de omgekeerde volgorde van verwijderen. BELANGRIJK: de ruimte tussen de beschermkap en het mes zelf moet 2-5 mm bedragen:

1 3mm |

- Controleer de juistheid van de montage van alle componenten van het apparaat - ook door de machine kort "leeg" te starten.

OPMERKING: Gebruik alleen doorslijpschijven die voldoen aan de vereiste normen (EN847-1).

VERWIJDERING VAN GEBRUIKTE APPARATEN:

Aan het einde van de levensduur mag dit product niet worden weggegooid met het normale huisvuil, maar moet het worden ingeleverd bij een inzamelpunt voor het recyclen van elektrische en elektronische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De materialen die in het apparaat worden gebruikt kunnen worden hergebruikt in overeenstemming met hun markering. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.

PROBLEEMOPLOSSEN

Probleem	Mogelijke oorzaak	Actie
De machine start niet	a. Stekker niet aangeslotenb. Doorgebrande zekeringc. Defect netsnoer	a. Sluit de machine aan op elektriciteitb. Vervang de doorgebrande zekeringc. Vervang het netsnoer (door een gekwalificeerd persoon/serviceprovider)
Het is onmogelijk om precieze sneden te maken in een hoek van 45° en 90°	Het werkblad staat niet waterpas of de kantelhoekindicator is niet goed uitgelijnd	Zet het werkblad eerst waterpas met een waterpas, stel vervolgens de doorslijpschijf af en controleer de hoek ervan
Het te snijden materiaal blokkeert het mes	Het snijelement is niet gelijkmatig bevestigd aan de geleider, het hout is kromgetrokken of de snede van het mes staat niet in een rechte hoek ten opzichte van het element	Controleer en corrigeer de geleider of het mes of vervang het stuk hout dat wordt gezaagd
Het materiaal dat wordt gesneden, blokkeert het spouwmes	Het mes is niet goed uitgelijnd	Controleer of het spouwmes in lijn ligt met het lemmet
De zaag snijdt scheef, ongelijkmatig, de sneden zijn onnauwkeurig	a. Bot mesb. De doorslijpschijf is andersom gemonteerdc. Vuil mesd. Verkeerde meskeuze	a. Vervang de snijschijvenb. Bevestig de doorslijpschijf correctc. Reinig en ontvet het mes

NL

	e. Vuil werkblad dat de correcte aanvoer van het te snijden element verhindert	d. Vervang het mes door het mes dat speciaal voor de taak is bedoelde. Maak het werkbladschoon - voor een beter, glad oppervlak kan het in de was worden gezet
Het materiaal dat wordt gesneden, wordt van het mes weggeslingerd	a. Ongelijk ingeklemd spouwmesb. Het spouwmes ligt niet in lijn met het lemmetc. Er is geen spouwmes bevestigdd. Het snijelement wordt door de operator te vroeg losgelaten, waardoor het niet volledig wordt doorgesnedene. Mes is versleten	a. Lijn het spouwmes uitb. Installeer het spouwmes en lijn het uit met het mesc. Bevestig het spouwmesd. Verbeter de techniek van het werken met het snijelemente. Vervang de snijschijf
De doorslijpschijf kan niet soepel worden gekanteld	Vuil kantelmechanisme door maaisel	Maak het kantelmechanisme schoon
Het mes accelereert niet naar bedrijfssnelheid	Verlengkabel te lang	Gebruik een kortere verlengkabel
De machine trilt sterk	a. De machine staat niet stabiel op het oppervlak.b. Beschadigde doorslijpschijf.	a. Zet de machine waterpas of plaats deze op een andere, vlakke plaatsb. Vervang de defecte doorslijpschijf
