BRUKSANVISNING SBBD-2800MAX MSW

- Brug altid parallelføringen, när du laver sådanne snit.

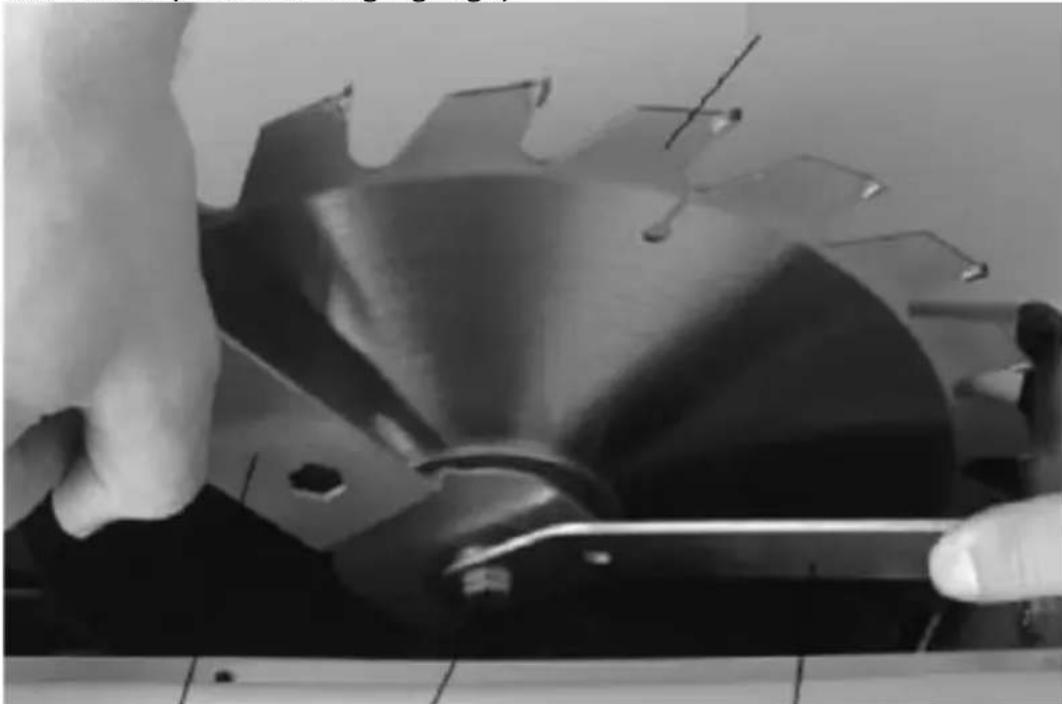

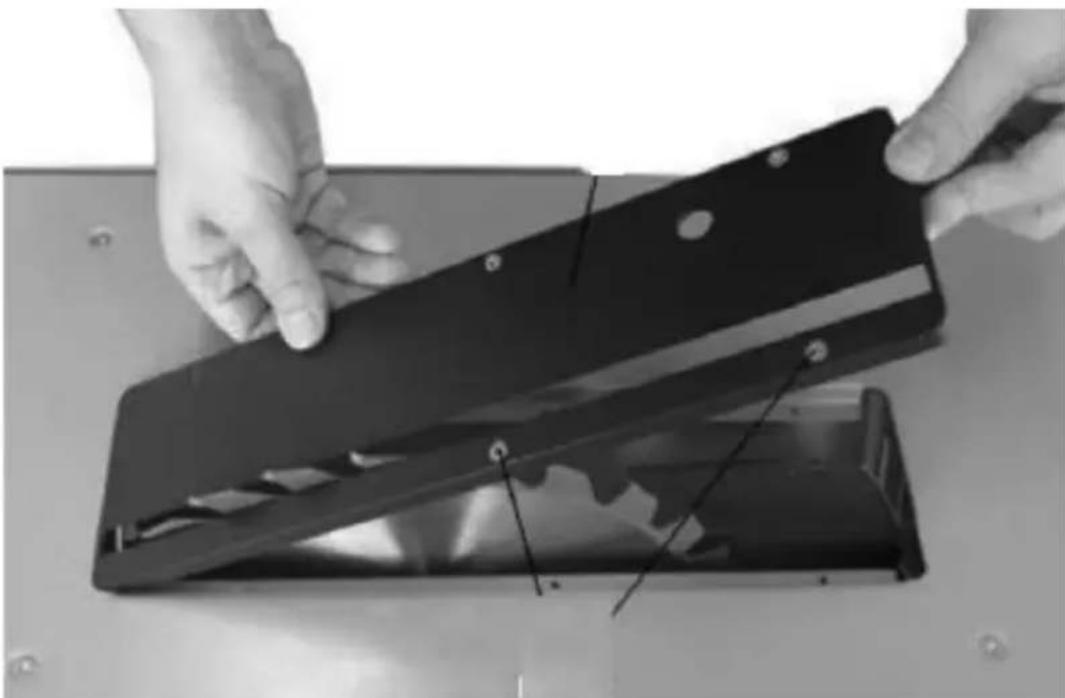

3.4.1 Bytte av kappeskiven

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Bordcirkelsåg
Modell	MSW-SBBD-2800MAX
Matningsspänning [V~] /Frekvens [Hz]	230 / 50
Märkeffekt [W]	2000
Skyddsklass	1
IP-kapslingsklass	IP44
Elmotorns arbetscykel	S6 40 % (4 min. under belastning / 6 min. tomgång utan belastning)
Mått [bredd x djup x höjd; mm]	1690 x 1520 x 860
Vikt [kg]	54
Arbetsytans mått [mm]	800 x 550 (+ 800 x 400)
Hastighet Ingen belastning [rpm]	2800
Skärdjup	83 mm i 90° vinkel
	49 mm i 45° vinkel
Parametrar för kapskivor [mm]	ø315 (monteringshål ø30 mm) x 3 tjocklek; 24 tänder
Ljudnivå LwA [dB (A)]	105,1
Ljudtrycksnivå LpA [dB(A)]	98,1

1. Allmän beskrivning

Denna bruksanvisning är avsedd att vara ett stöd för en säker och tillförlitlig användning. Produkten är konstruerad och tillverkad strikt enligt tekniska anvisningar, med hjälp av den senaste tekniken och de senaste komponenterna och enligt de högsta kvalitetsstandarderna.

LÄS NOGGRANT IGENOM OCH FÖRSTÅ DENNA BRUKSANVISNING INNAN ARBETET PÅBÖRJAS.

För att säkerställa en lång livslängd och tillförlitlig drift av maskinen ska du se till att den används och underhålls på rätt sätt enligt anvisningarna i bruksanvisningen. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar för att förbättra kvaliteten. Med beaktande av tekniska framsteg och möjligheten att begränsa buller har utrustningen utformats och byggts så att risker på grund av bulleremission minskas till lägsta möjliga nivå.

Förklaring av symbolerna

CE		Produkten uppfyller kraven i de tillämpliga säkerhetsstandarderna.
		Läs instruktionerna före användning.
		Återvinningsbar produkt.
		OBS! eller WARNING! eller KOM IHÅG! beskriver en situation (allmän varningsskylt).
		Använd hörselskydd. Exponering för buller kan orsaka hörselnedsättning.
		Använd skyddsglasögon.
		Använd dammskyddsmask (andningsskydd).
		Använd skyddande skodon.
		Använd justerbara skydd.
		Bär en skyddsdräkt.
		OBS! Risk för elektrisk stöt!
		OBS! Varning för högt ljud!
		OBS! Roterande delar!
		Rör inte!
		OBS! Vassa, rörliga delar av maskinen! Risk för skador eller skärande av fingrar/lemmar.
		Endast för inomhusbruk.
		Markering av riktningen för kontinuerlig (roterande) drift av enheten.
		VARNING - risk för kast!

OBS! Illustrationerna i denna bruksanvisning är endast avsedda som referens och kan i vissa detaljer avvika från produktens faktiska utseende.

2. Säkerhet vid användning

OBS! Läs alla säkerhetsvarningar och instruktioner. Om varningarna och instruktionerna inte följs kan det leda till elektriska stötar, brand och/eller allvarliga personskador eller dödsfall.

Termen "maskin" eller "produkt" i varningarna och beskrivningen av instruktionerna avser:

Bordcirkelsåg

2.1. Elsäkerhet

a) Stickproppen måste passa i eluttaget. Modifiera aldrig stickproppen på något sätt. Original-stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik att vidröra jordade element som rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektriska stötar om den jordade apparaten utsätts för regn, kommer i direkt kontakt med en våt yta eller används i en fuktig miljö. Vatten som tränger in i apparaten ökar risken för skador på apparaten och för elektriska stötar.
c) Vidrör inte apparaten med våta eller fuktiga händer.
d) Använd inte sladden på ett felaktigt sätt. Använd den aldrig för att bära apparaten eller för att dra ut stickproppen ur ett uttag. Håll kabeln borta från värmekällor, olja, vassa kanter och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.
e) Utrustningen får inte användas om nätsladden är skadad eller visar synliga tecken på slitage. En skadad nätsladd ska bytas ut av behörig elektriker eller tillverkarens serviceavdelning.
f) För att undvika elektriska stötar, sänk inte ner sladden, stickproppen eller apparaten i vatten eller andra vätskor. Använd inte apparaten på våta ytor.
g) OBS – LIVSFARA! Vid rengöring får apparaten aldrig sänkas i vatten eller andra vätskor.
h) Använd inte i mycket fuktiga miljöer eller i närheten av vattentankar.
i) Låt inte utrustningen bli våt. Risk för elektrisk stöt!

2.2. Säkerhet på arbetsplatsen

a) Håll arbetsområdet snyggt och väl upplyst. Oordning eller bristfällig belysning på arbetsplatsen kan leda till olyckor. Var förutseende, titta på vad du gör och använd sunt förnuft när du använder enheten.

b) Kontakta tillverkarens servicepersonal om du är osäker på om produkten fungerar som den ska eller om du har upptäckt en skada.
c) Endast tillverkarens servicecenter får utföra reparationer på produkten. Försök inte utföra reparationer på egen hand!
d) Vid brand, använd en pulver- eller kolsyresläckare (CO2) (en brandsläckare som är avsedd att användas på spänningssatta elektriska apparater) för att släcka branden.
e) Inga barn eller obehöriga får vistas i arbetsområdet. (Ouppmärksamhet kan leda till att du förlorar kontrollen över enheten.)
f) Använd utrustningen i ett väl ventilerat utrymme.
g) Damm och skräp genereras under driften av enheten, vänligen skydda åskådare från deras skadliga effekter.
h) Skicket på säkerhetsdekalerna ska kontrolleras regelbundet. Om dekalerna är oläsliga, byt ut dem.
i) Spara bruksanvisningen för framtida bruk. Om produkten skulle överlämnas till tredje part så måste bruksanvisningen också överlämnas.
j) Förvara förpackningsdelar och små monteringsdelar på en plats som är oåtkomlig för barn.
k) Håll apparaten borta från barn och djur.
I) Om denna apparat används tillsammans med annan utrustning ska även de övriga bruksanvisningarna följas.

Kom ihåg! Skydda barn och andra personer som befinner sig i närheten när du använder apparaten.

2.3. Personlig säkerhet

a) Använd inte apparaten om du är trött, sjuk eller påverkad av alkohol, narkotika eller mediciner som kan försämra förmågan att använda apparaten avsevärt.
b) Maskinen får endast användas av personer som är fysiskt lämpade för att hantera maskinen, har rätt utbildning, har läst igenom denna bruksanvisning och som har fått utbildning i arbetsmiljö och -säkerhet.
c) Maskinen är inte avsedd att användas av personer (inklusive barn) med nedsatta mentala, sensoriska eller intellektuella funktioner eller personer som saknar erfarenhet och/eller kunskap om de inte övervakas eller har blivit instruerade av en person som ansvarar för deras säkerhet om hur de ska köra maskinen.
d) Var försiktig och sunt förnuft när du använder den här enheten. Ett ögonblicks ouppmärksamhet under operationen kan leda till allvarliga personskador.
e) Använd den personliga skyddsutrustning som krävs för arbetet och som anges i punkt 1 i förklaringen av symbolerna.

Användning av lämplig godkänd personlig skyddsutrustning minskar risken för skador.

f) För att förhindra oavsiktlig start, se till att strömbrytaren är i frånläge innan du ansluter till strömkällan.
g) Överskatta inte din förmåga. Upprätthåll kroppsbalansen hela tiden under arbetet. Det ger dig bättre kontroll över utrustningen vid oväntade situationer.
h) Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i rörliga delar.
i) Om utrustningen är konstruerad för anslutning av utsug ska du kontrollera att utsuget är ordentligt anslutet och fäst. Användning av dammutsugning kan minska dammrisker.
j) Ta bort eventuella justeringsverktyg eller skiftnycklar innan du startar maskinen. Ett verktyg eller skiftnyckel som finns kvar i en roterande del av maskinen kan orsaka skada.
k) Ögon-, öron- och andningsskydd rekommenderas.
I) Apparaten är inte en leksak. Barn bör övervakas för att säkerställa att de inte leker med apparaten.
m) Stoppa inte händerna inuti den fungerande enheten!

2.4. Säker användning av apparaten

a) Överbelasta inte apparaten. Använd rätt verktyg för jobbet. En korrekt vald produkt kommer att göra ett bättre och säkrare jobb som den är designad för.
b) Använd inte apparaten om "ON/OFF"-brytaren inte fungerar som den ska (den slås inte på och av). Apparater som inte kan styras med strömbrytaren är farliga, får inte fungera och måste repareras.
c) Dra ut stickproppen ur vägguttaget innan du gör några justeringar, byter tillbehör eller lägger undan verktyget. Denna förebyggande åtgärd minskar risken för att starta utrustningen oavsiktligt.
d) Se till att stickproppen är utdragen från uttaget innan du gör några justeringar, byter tillbehör eller innan du lägger undan apparaten. Denna förebyggande åtgärd minskar risken för att starta utrustningen oavsiktligt.
e) Förvara apparaten på en säker plats när den inte används, så att den är utom räckhåll för barn och personer som inte är bekanta med apparaten och som inte har läst bruksanvisningen. Apparaten kan vara farlig för oerfarna användare.
f) Håll apparaten i perfekt tekniskt skick. Kontrollera alltid utrustningen med avseende på eventuella allmänna skador eller skador på rörliga delar (trasiga delar och komponenter eller andra omständigheter som kan påverka

utrustningens säkerhet och funktion) innan arbetet påbörjas. Om du upptäcker skador ska du lämna in apparaten för reparation innan användning.

g) Förvara apparaten utom räckhåll för barn.

h) För att garantera den driftsintegritet som har designats för utrustningen ska fabriksmonterade skydd eller skruvar inte tas bort.

i) När du transporterar och flyttar utrustningen från lagringsplatsen till användningsplatsen ska du följa de hälso- och säkerhetsprinciper för manuellt transportarbete som gäller i det land där utrustningen används.

j) Undvik situationer där utrustningen stannar på grund av tung belastning under drift. Det kan leda till att drivkomponenterna överhettas och utrustningen skadas.

k) Rör inte vid roterande delar eller tillbehör, såvida inte apparaten är bortkopplad från elnätet.

I) Flytta, omplacera eller vänd inte på utrustningen när den är i drift.

m) Lämna inte enheten påslagen utan uppsikt.

n) Rengör utrustningen regelbundet för att förhindra tuffa smutsavlagringar.

o) Två arbetsstycken får inte bearbetas samtidigt.

p) Gör aldrig några ingrepp i utrustningens konstruktion för att ändra dess parametrar eller konstruktion.

q) Håll utrustningen borta från eld- och värmekällor.

r) Överbelasta inte apparaten.

s) När du arbetar med enheten rekommenderar vi särskild försiktighet för att undvika allvarliga skador eller amputation av lemfragment.

OBS! Trots den säkra konstruktionen av apparaten och dess skyddsfunktioner, och trots användningen av ytterligare element som skyddar användaren, finns det fortfarande en liten risk för olycka eller skada vid användning av apparaten. Var hela tiden uppmärksam och använd sunt förnuft när du använder apparaten.

3. Instruktioner för användning

Enheten är konstruerad för att skära föremål med begränsade dimensioner och tillverkad av lämpliga material. Motorn har ett överbelastningsskydd - vid överhettning stängs den av automatiskt. Omstart kommer att vara möjlig efter att enheten har svalnat.

• Efter varje inställningsändring rekommenderas att först utföra en kontrollskärning
• Efter att maskinen har slagits på och innan du börjar skära, vänta tills kapskivan har nätt sin maximala hastighet.
• Anpassa skärskivorna:

○ 24 tänder - mjuka material, stor mängd chips, grovt snitt;
- 48 tänder - hårda material, liten mängd spån, exakt skärning

- Säkerhetstips för att arbeta med enheten:

• Kontrollera att alla monteringsdetaljer och tillbehör är ordentligt monterade, särskilt bladskyddet.
  Under drift, ta hänsyn till de yttre förhållandena (t.ex. väder, belysning).
  ○ Använd enheten med säkerhetsskydd när det är möjligt
• Innan du startar, se till att kapskivan inte kommer i kontakt med någon del av huset eller med arbetsstycket.
• Titta aldrig direkt in i laserstrålen med blotta ögat.

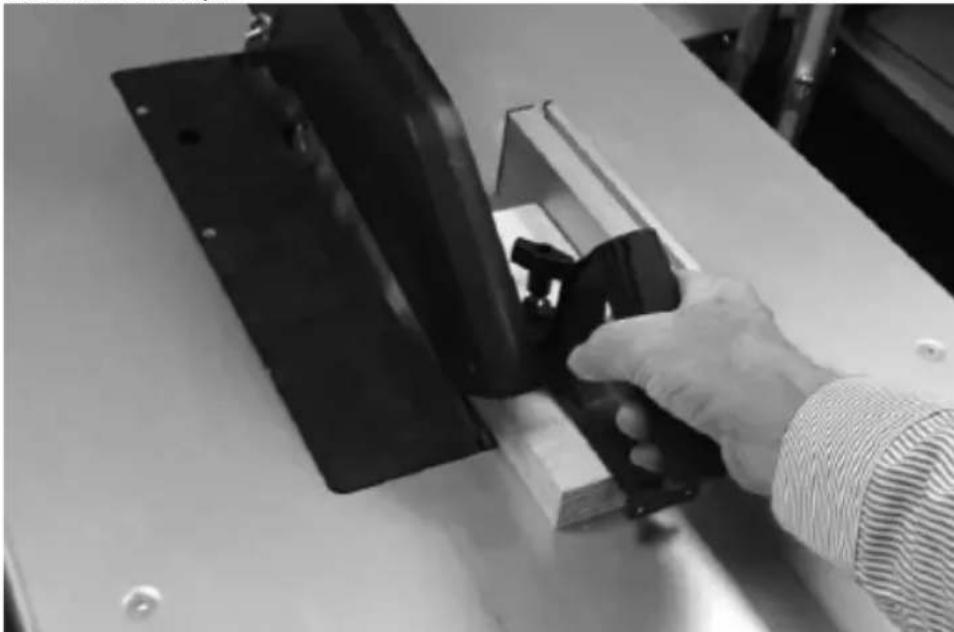

• Skjut inte arbetsstycket direkt i linje med bladet med händerna - använd alltid en påskjutare eller annat element om möjligt.
  ○ Användning av ett dammutsugssystem rekommenderas.
• Säkra arbetsstycket (t.ex. med hjälp av extra block, bord etc.)
  Se upp för kast som är frekvent när du arbetar med en sådan anordning - observera noggrant arbetsstycket, utöva inte för mycket tryck på sågbladen och var särskilt försiktig när du skär oregelbundet formade föremål.
  Se till att det inte finns några främmande föremål i föremålet som ska skäras, såsom spikar, skruvar, bultar, stenar etc.

- Trots att du använder enheten på avsett sätt och vidtar nödvändiga försiktighetsåtgärder, finns det alltid riskfaktorer som inte helt kan uteslutas, såsom:

○ vidröra skärskivan på ett oskyddat ställe
- dras in av en roterande kapskiva
- kast av skurna föremål och deras rester
○ sprickor i kapskivan
- utstötning av partiklar från defekta skärskivor
- hörselskada på grund av avsaknad av lämpligt eller tillräckligt skydd
○ skadlig damning av trärester vid användning i trånga utrymmen

Användaren ansvarar för eventuella skador som orsakats genom icke avsedd användning.

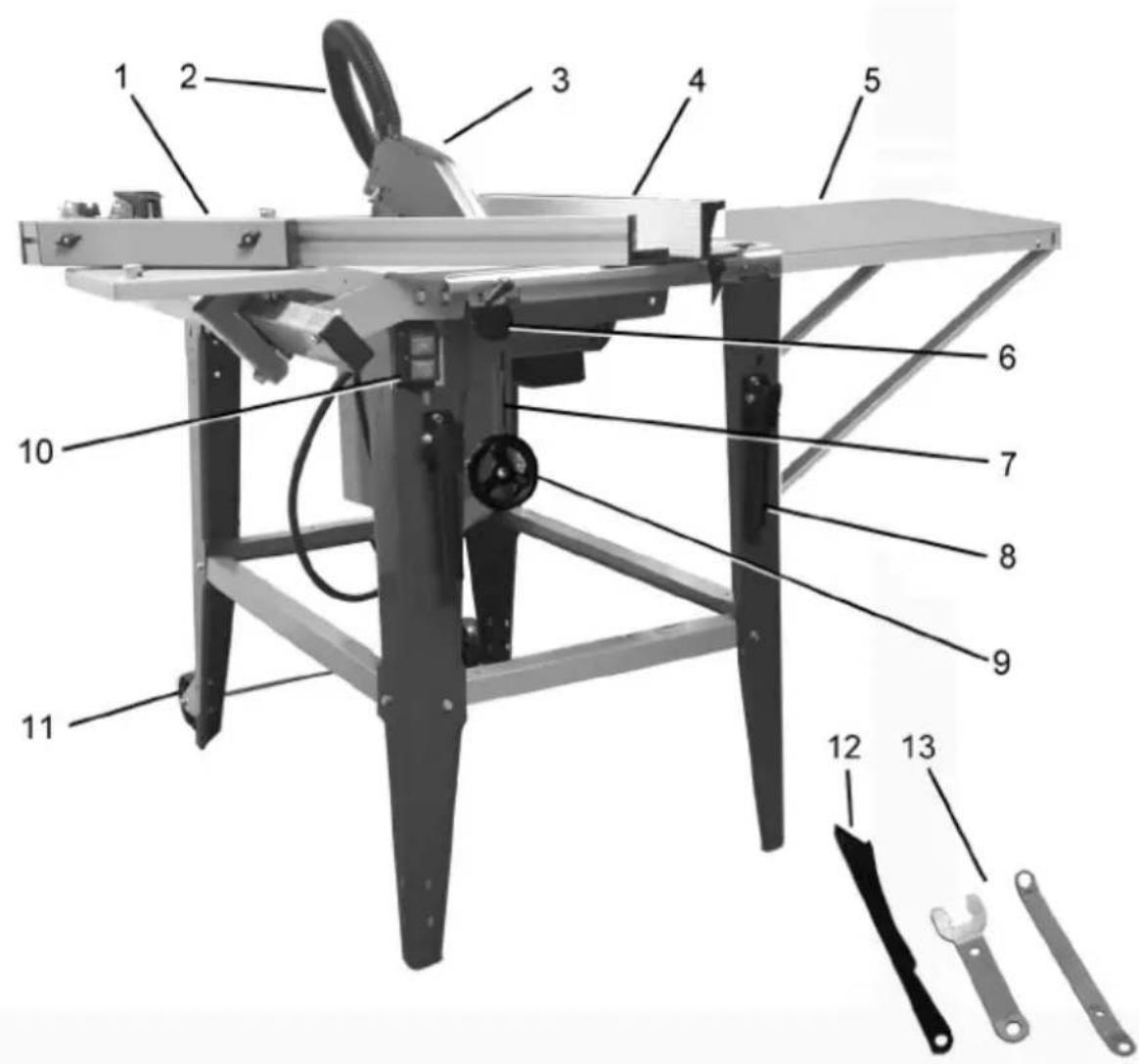

3.1. Produktöversikt

1. Vinkelguide
2. Dammsugsslang
3. Bladskydd
4. Parallel guide
5. Förlängning av bänkskivan

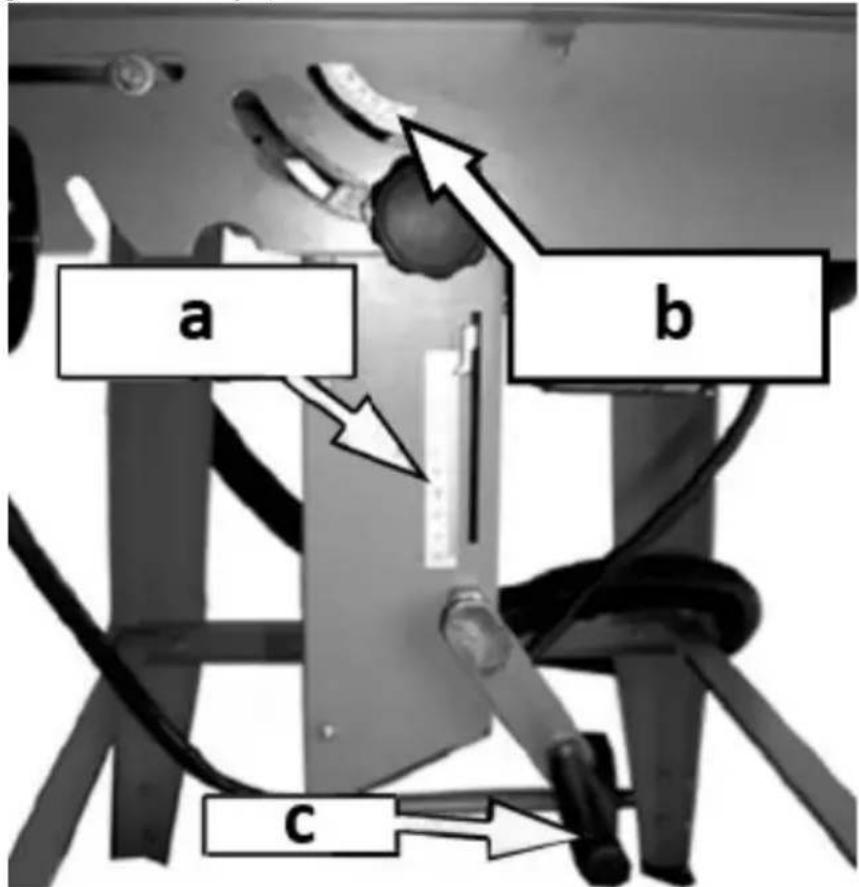

6. Justeringsratt för bladvinkel
7. Skala för justering av bladets höjd
8. Transporthandtag (x2)
9. Vred för justering av bladets höjd
10. Strömbrytare
11. Transporthjul
12. Påskjutare
13. Platta skiftnycklar

3.2. Förberedelser inför arbetet

3.2.2 PLACERING AV ENHETEN

Anordningen bör placeras på ett sätt som säkerställer god cirkulation och manöverfrihet för operatören. Håll ett avständ på minst 1 m från varje vägg på enheten. Håll utrustningen borta från heta ytor. Använd alltid enheten på en jämn, stabil, ren, brandsäker och torr yta och utom räckhåll för barn och personer med nedsatt mentala, sensoriska och intellektuella funktioner. Placera enheten på ett sådant sätt att stickkontakten kan nås när som helst. Se till att strömförsörjningen till utrustningen överensstämmer med uppgifterna på typskylten!

3.2.3 MONTERING AV ENHETEN

a) STÄLL OCH BÄNNSKIVA

a b

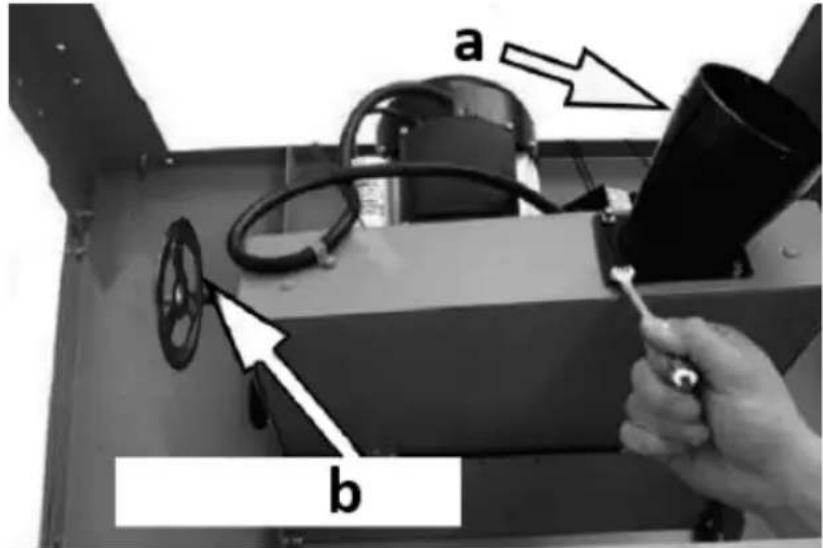

• Se till att bladet är dolt inuti enheten genom att justera det med höjdjusteringsratten (b). Ställ sedan stativet upp och ner på bänkskivan – gärna på ett mjukt underlag för att inte skada det.
• Fäst sugkopplingen (a) till motorhuset med 4 skruvar med en 7 mm skiftnyckel.

d c e e e

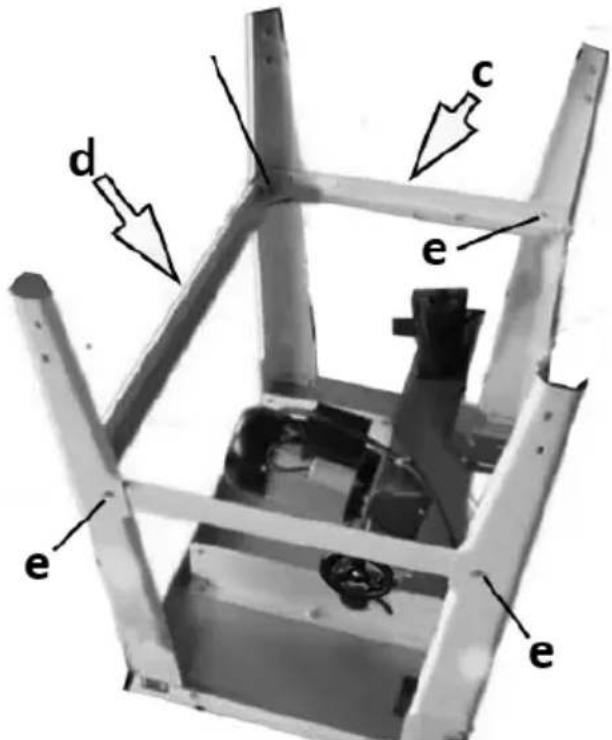

- Skruva fast 4 ben på bänkskivan med skruvar, 2 brickor och muttrar. För nu, dra åt dem bara något.

VIKTIGT: benet med plats för montering av ON/OFF-brytaren ska monteras på vänster sida, dvs vända mot bladhöjdsjusteringsratten.

- Montera tvärstagen mellan benen med hjälp av andra bultar med brickor och muttrar. För nu, dra åt dem bara något.

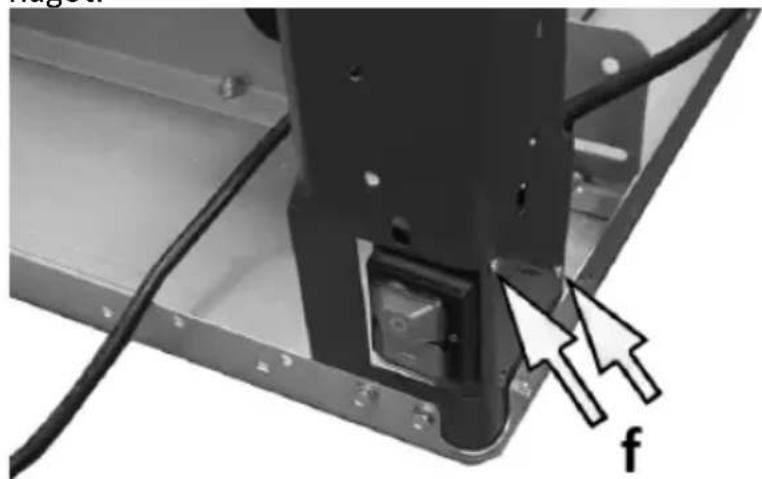

- Dra PÅ/AV-strömbrytarens kabel framifrån genom hålet i monteringsbasen för strömbrytaren på ett av benen och fäst strömbrytaren med 2 självgångande skruvar (f).

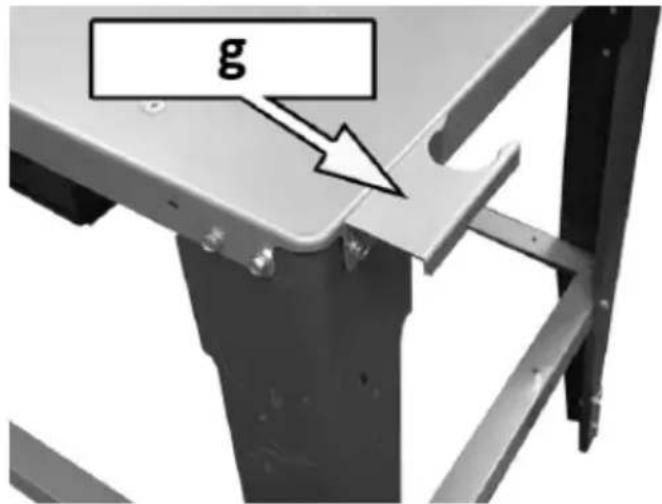

g

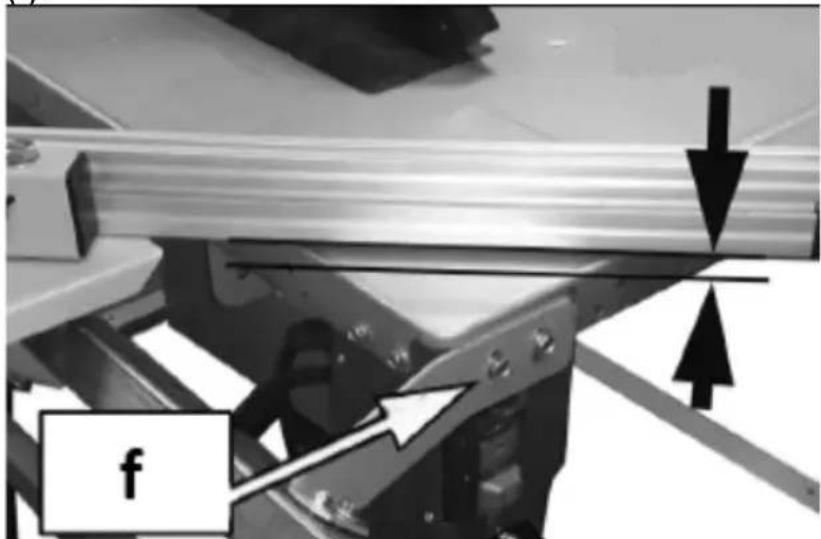

- Lossa skruvarna i hörnet av bänkskivan diagonalt mot hörnet med strömbrytaren och skruva fast dem på toppen av dammutsugsslangens fäste (g) - visat på bilden ovan med toppen stående på benen.

- Placera bänkskivan tillbaka på fötterna på en plan, stabil och jämn vta.

- Efter att ha sett till att bordet är plant och att benen är jämnt fördelade från varandra, kan du dra åt alla skruvar som håller fast dem.

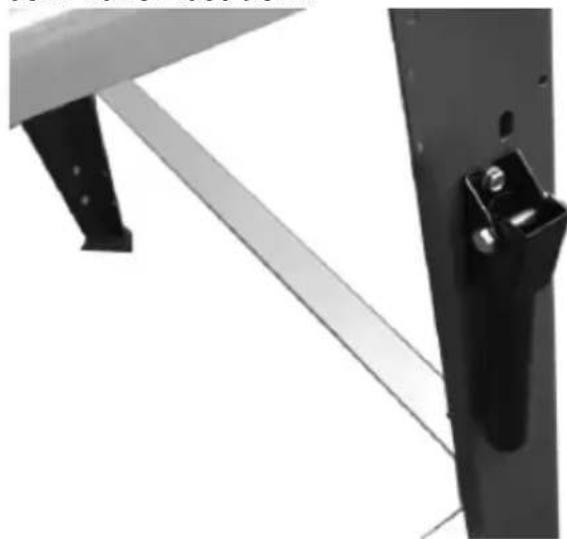

- Fäst transporthandtagen på benen på ena sidan av bordet med skruvar, 2 brickor och muttrar.

- Tryck på gummifoten på botten av varje ben.

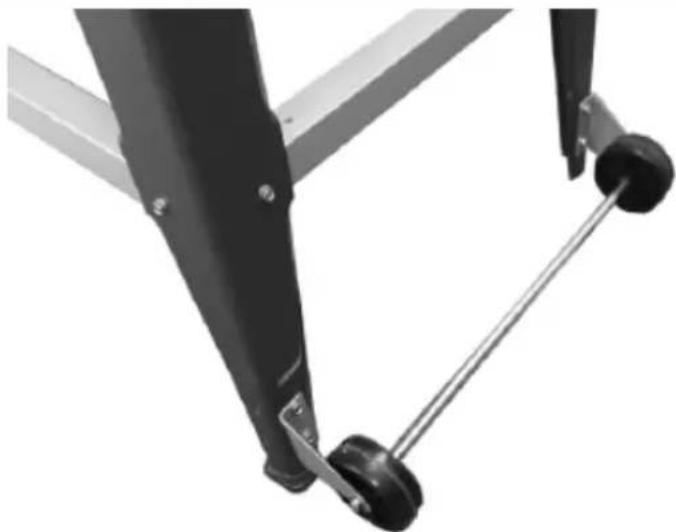

- Skruva fast axeln med transporthjulen på benen på motsatt sida av transporthandtagen.

VIKTIGT: de monterade hjulen ska nästan vidröra marken som enheten står på.

b) SKÄRBLAD OCH BLADSKYDD

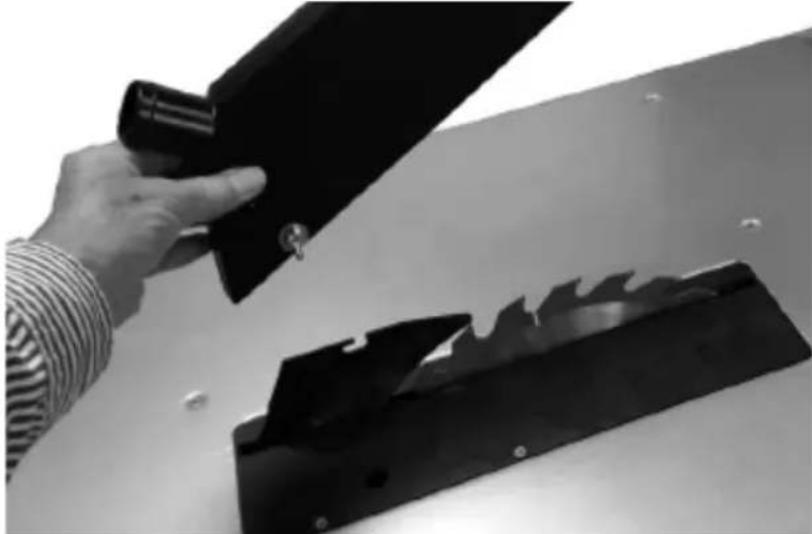

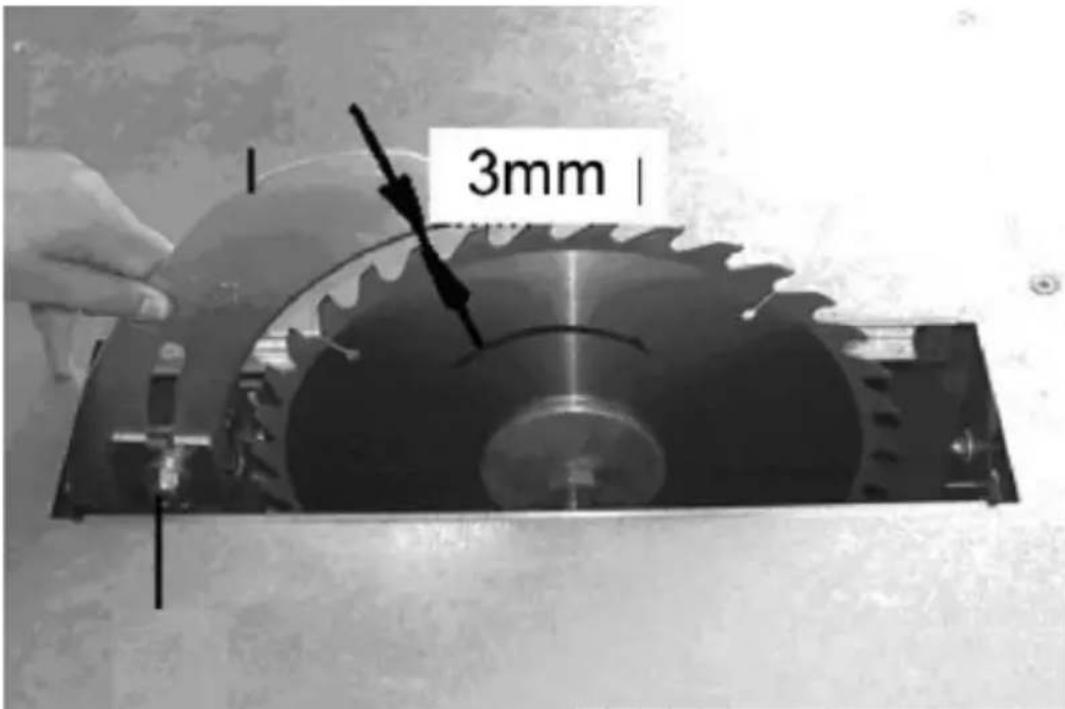

- Med sågbladet och klyvkniven förinstallerade fäster du bladskyddet på klyvkniven.

VIKTIGT: vid transport är klyvkniven med skärskivans blad fixerad i extremt lågt läge. Innan du monterar knivskyddet, se till att kapskivan är upplyft så att skyddet inte kommer i kontakt med bladet under drift.

- Anslut hylsan i skyddet till skåran i klyvkniven och dra åt lässkruven/muttern för att säkerställa att skyddet är nära bladet, men ändå går upp/ner något och faller fritt.

VIKTIGT: Använd inte maskinen utan att knivskyddet är installerat. Se till att skyddets vingmutter inte kommer i kontakt med arbetsstycket.

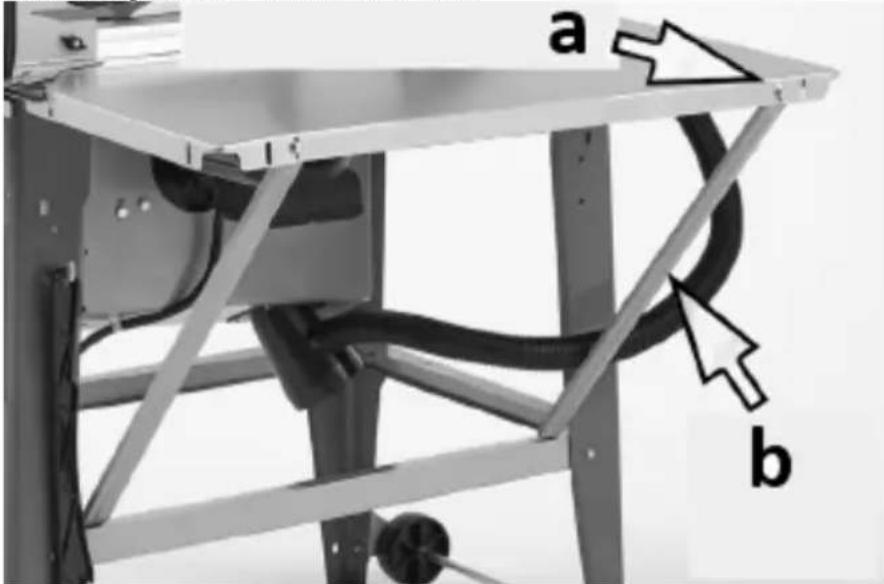

c) FÖRLÄNGNING AV BÄNKSKIVAN

Vid behov kan bänkskivans förlängning monteras både på sidan och på bordets baksida. Beroende på dess plats, använd en kort eller lång konsol för att fixa det:

a b

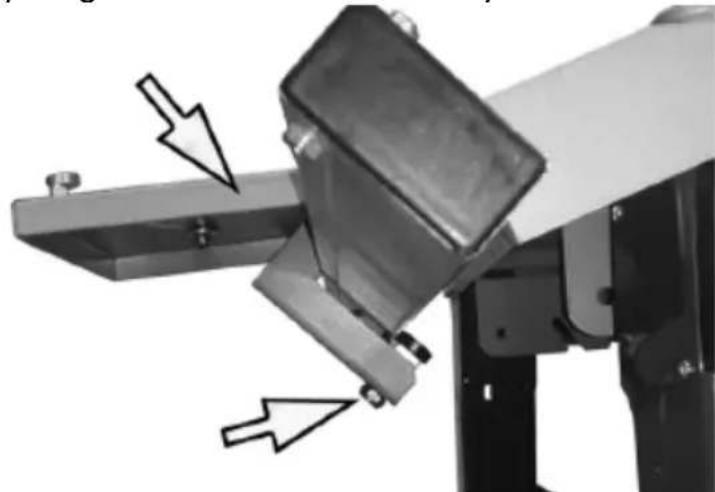

- Beroende på platsen för förlängningen av bänkskivan, fäst den med fästena (b) i de markerade hålen (a) med hjälp av de medföljande skruvarna, brickorna och muttrarna - dra inte åt skruvarna ännu.

- Efter att ha kontrollerat att bänkskivans förlängning är plant, dra åt skruvarna som håller fast den.

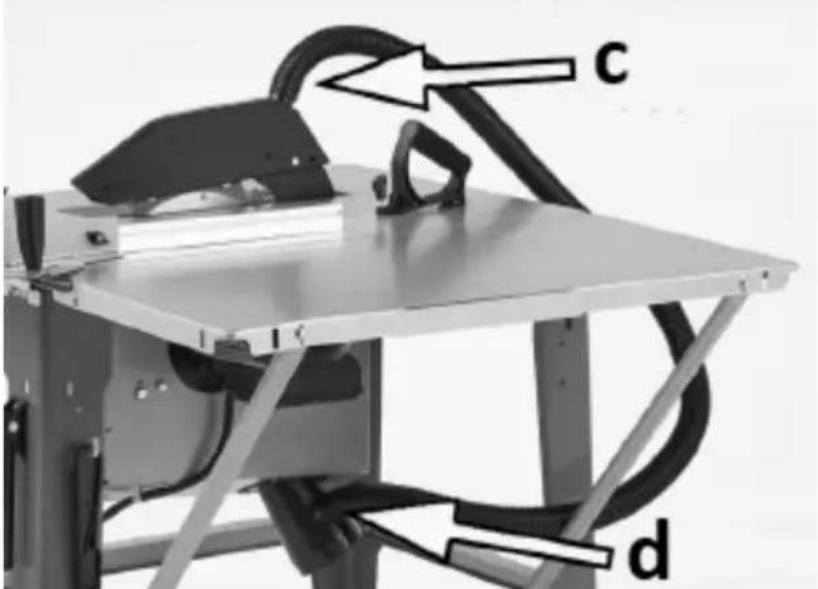

d) ANSLUTNING AV DAMMAR BORTTAGANDE ELEMENT

c d

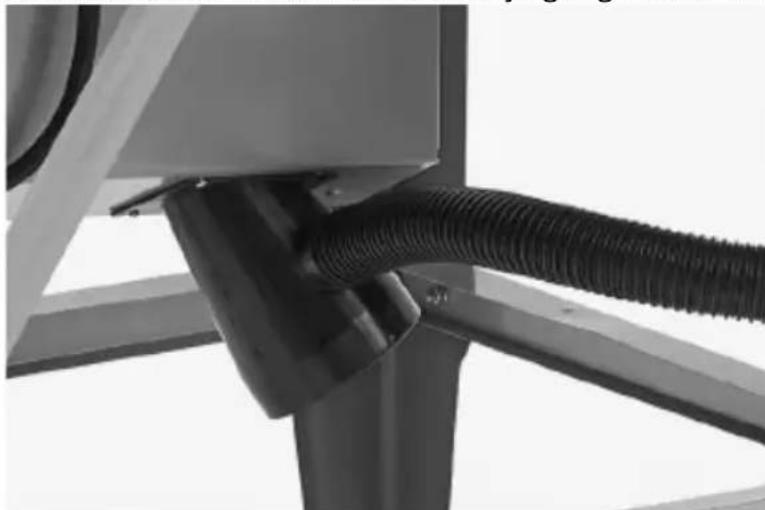

- Anslut dammutsugsslangen först till knivskyddet (c) och den andra änden till dammutsugningsanslutningen längst ner på bordet (d).

e

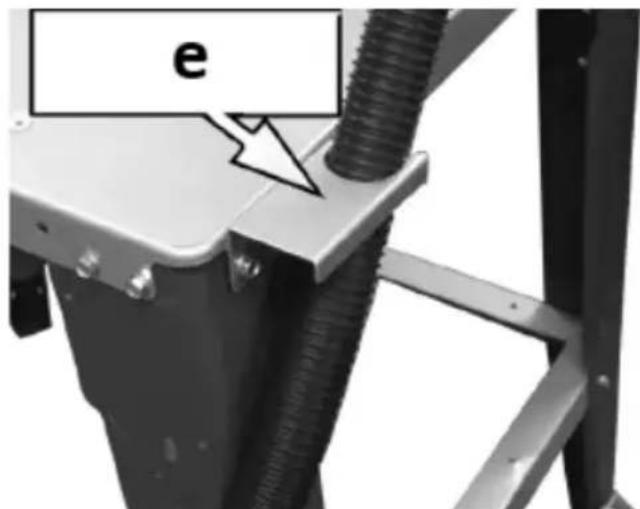

- Skjut in dammutsugsslangen i fästet som är fäst vid bänkskivans hörn.

OBS: Användning av ett dammutsugssystem rekommenderas starkt och bör användas när maskinen är i drift. Maskinen har ett speciellt uttag för anslutning av ett externt dammutsugssystem eller en industridammsugare. Det rekommenderas att ansluta en extern dammutsugskälla på ett sådant sätt att den startar varje gång maskinen startas.

- En kontakt med en 4-tums (10 cm) adapter krävs för att ansluta ett externt sugsystem.

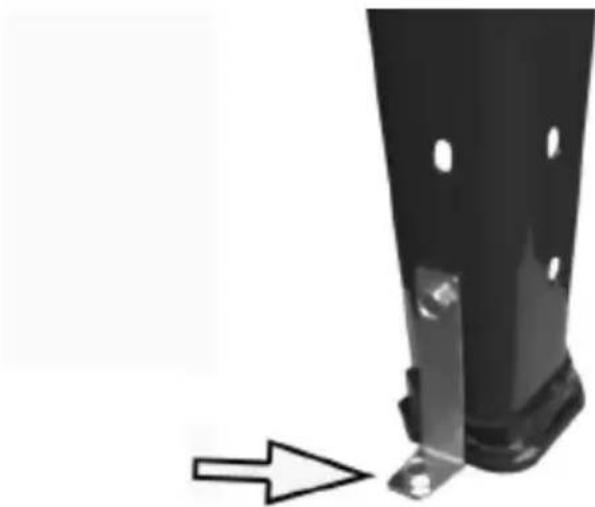

e) FASTSTÄLLNING I GOLVET

När maskinen används permanent på samma plats, kan den fästas i marken för stabilisering med hjälp av de medföljande fästena och benskruvarna. Ett fäste för varje ben - arrangera monteringselementen på egen hand.

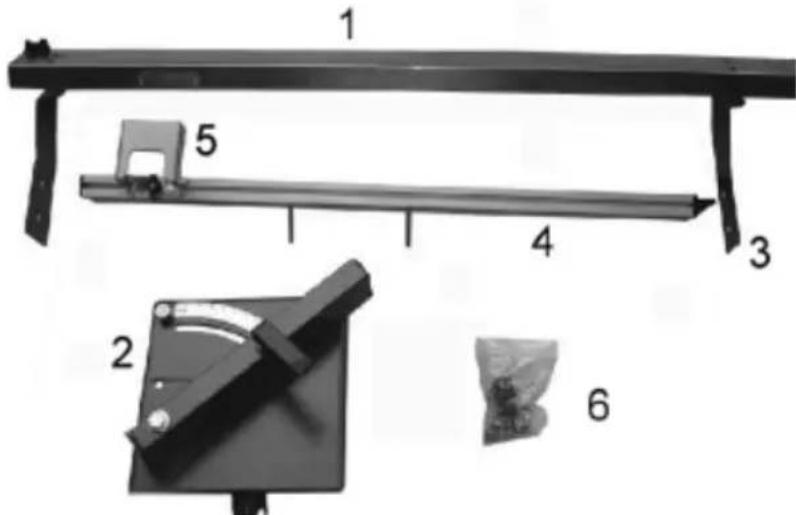

1. Stödskena
2. Skjutstång med styrning och gradskiva.
3. Längsgående guide
4. Handtag
5. Låsspakar
6. Plastpluggar

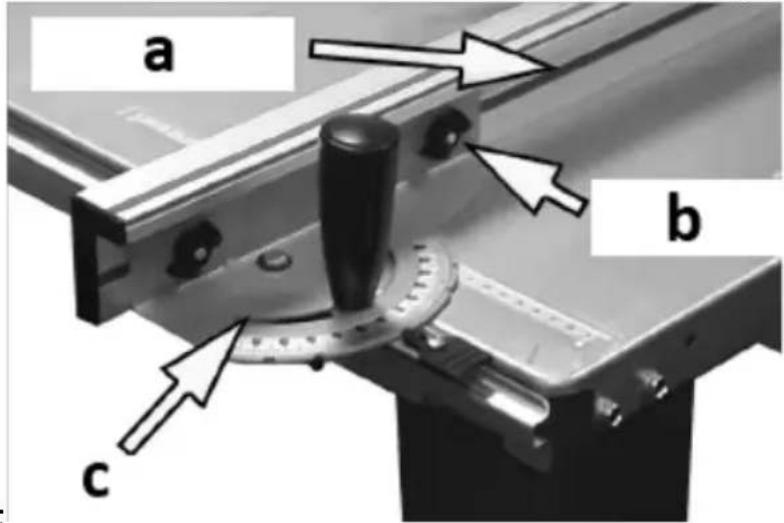

- Fäst handtaget på glidstången med en guide och gradskiva med en 20 mm lässkruv (se bilden ovan):

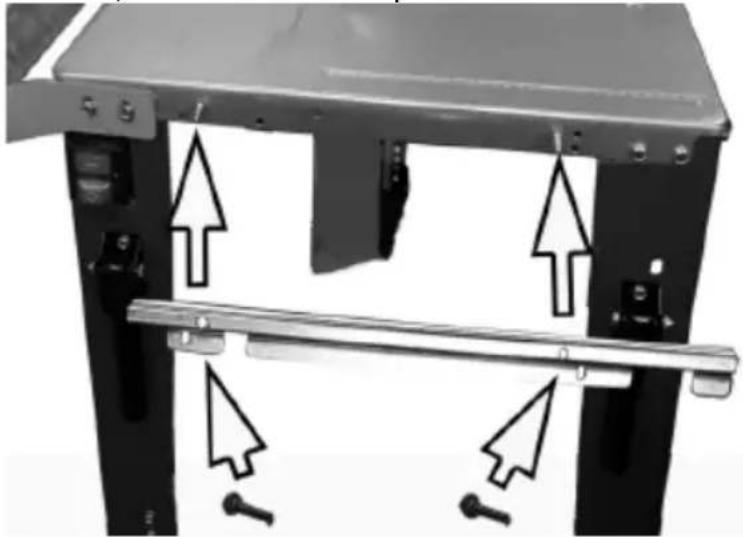

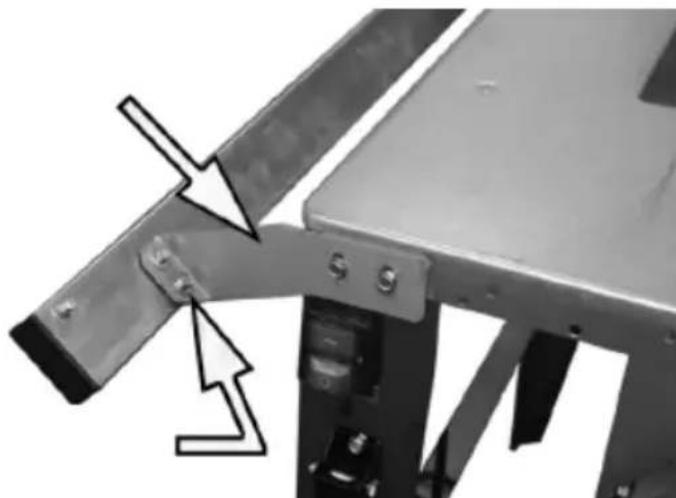

- Fäst stödskenan på framsidan av bänkskivan med 2 M6x25 skruvar, 2 brickor och lässpakar:

- Skjut in den längsgående styrningen i stödskenan och dra åt lässpakarna för att låsa den på plats.

- Sätt in den längsgående styrningen (a) i glidstångsskenan, fäst 200 mm vagsbultar (b) längs den. Sätt 2 skruvar genom

de avsedda hålen i skenan och dra åt dem med vingmuttrar

a b c

(c):

- Fäst plastpluggarna i ändarna av den längsgående styrningen.

OBS: den längsgående styrningen kan monteras vertikalt eller på sidan.

- Skjut in den längsgående styrenheten i skenan och dra åt lässpakarna för att låsa den på plats.

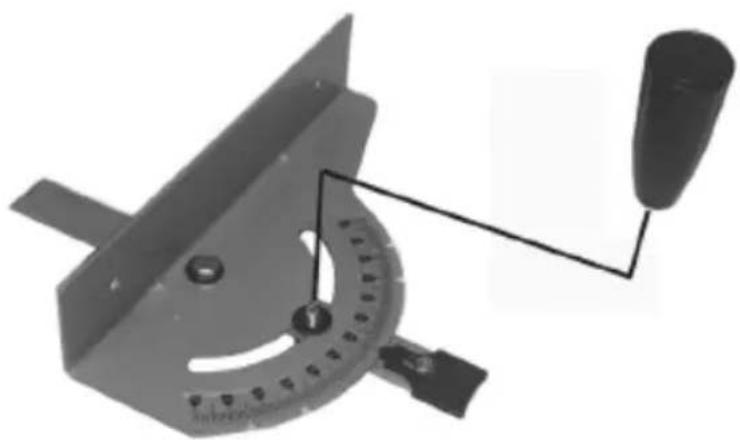

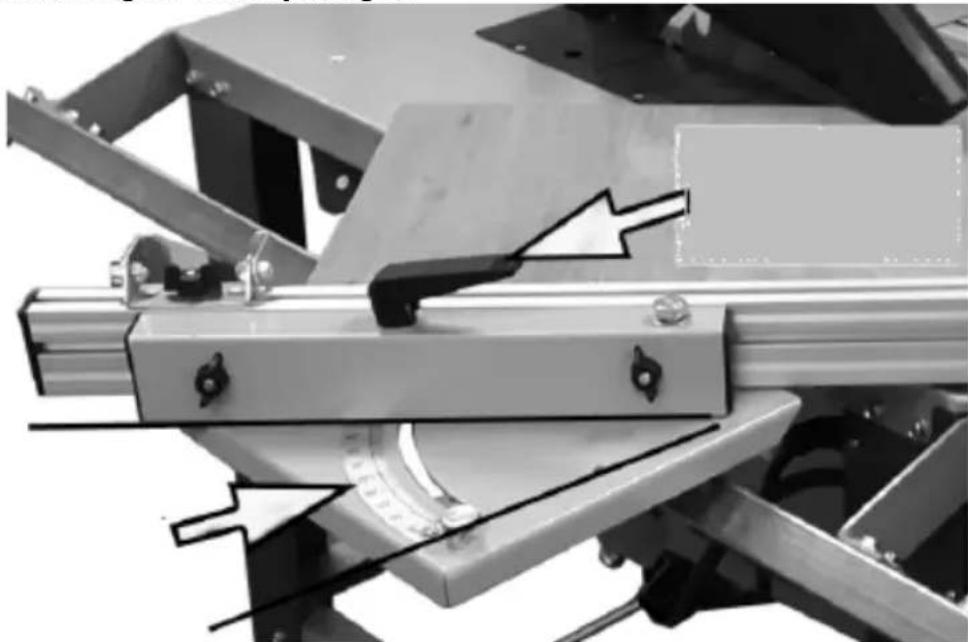

g) MONTERING AV VINKELGUIDEMONTERING

1. Styrskena
2. Vinkeljusteringselement
3. Fäste (x2)
4. Bar

5. Hopfällbar hållarskjutare

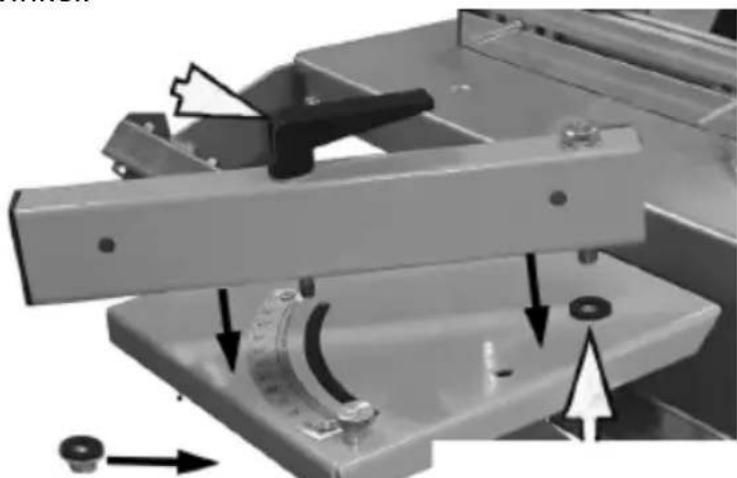

6. Skruva loss skruvarna på toppen av benet och använd dem för att fästa fästena på bordets vänstra sida.

7. Skruva fast styrskenan på fästena med hjälp av de gängade hålen på sidan av skenan:

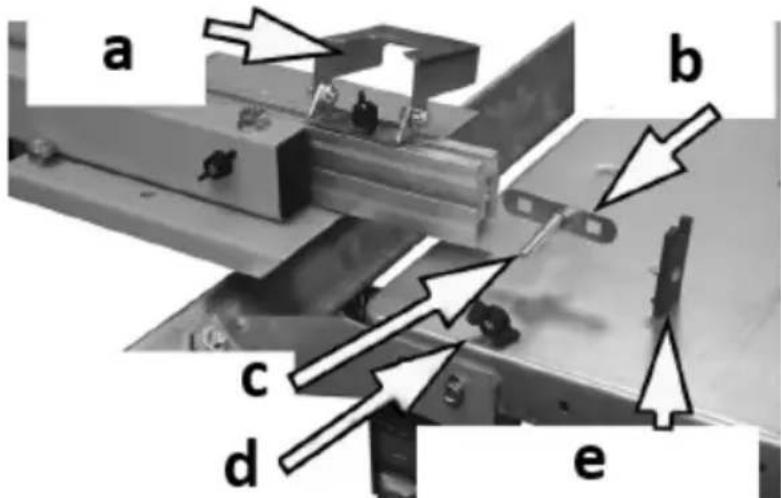

- Sätt in styrningen i skenan och fäst den för att förhindra att den faller ut genom att dra åt det nedre lagret mot styrningen - med en 17 mm skiftnyckel:

- Skjut in styrfästet i det gängade matningshålet och fäst det på plats med en enda 13 mm skruv. Installera plastbrickor mellan styrningarna och deras matningsöppningar och dra inte åt dem för hårt så att styrningarna lätt kan justeras i vinkel.

- Fäst sedan lässpaken med hjälp av brickorna ovanför och under fästet och dra åt allt underifrån med 12 mm muttrar.

- Kontrollera att styrfästet rör sig fritt och att lässpaken fungerar smidigt:

a b c d e

- Skjut in styrningen i skenan genom att föra in påskjutningsvagnen genom bakplåtarna som glider längs spåret. Skruvarna ska sättas genom speciella hål i styrningen och dras åt med vingmuttrar.

- Fäst den hopfällbara påskjutaren på styrningen genom att skjuta vagnen och stödplattan längs skenan och låsa den med vingmuttrar.

- Efter att ha installerat alla dessa element, fäst plastpluggarna i ändarna av guiden med självgängande skruvar.

- Styrningen och glidelementet måste vara i nivå med bänkskivan och först då kan deras monteringsskruvar dras åt (f):

a. Krok för förvaring
b. Handtaget är längsgående snitt
c. Kombinycklar
d. Påskjutare

• Skruva fast kroken på benet i ett specialdesignat hål.
• Förvara den längsgående fräsen och båda kombinationsnycklarna på den bifogade kroken.

3.3. Användning av apparaten

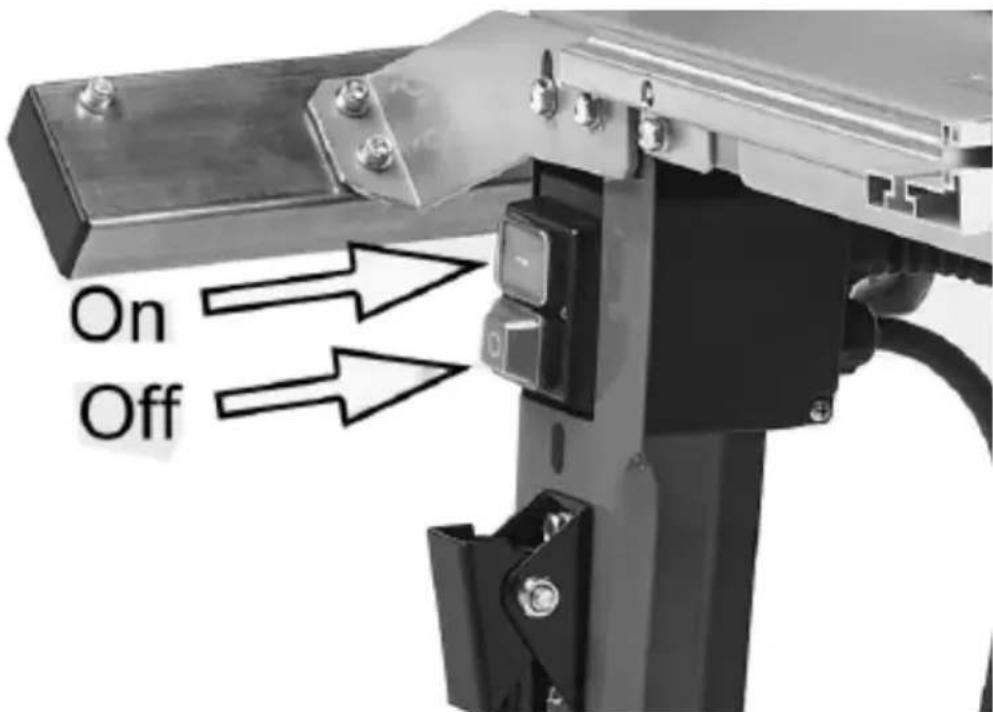

3.3.1 Start/Stopp

On Off

- För att starta maskinen, tryck på den gröna "I"-knappen (på) på strömbrytaren och skärbladet börjar rotera.

VIKTIGT: Vänta en stund efter att du har slagit på maskinen innan du gör några snitt så att skärbladet kan nå full arbetshastighet.

- För att stänga av maskinen, tryck på "O" (Av)-knappen på strömbrytaren.

VIKTIGT: stäng av maskinen först efter att arbetsstycket har kapats. Efter avstängning fortsätter kapskivan att gå ett tag.

3.3.2 Justering av bladets höjd/vinkel

a b c

a) Bladhöjdsindikator
b) Bladlutningsindikator (fasvinkel)
c) Vred för justering av bladets höjd

- För att ställa in önskad höjd på bladet (skär), justera det med vredet som sitter längst ner på bänkskivan. Skalan anger bladets höjd ovanför bänkskivan.

- För att justera bladets vinkel, släpp knopparna som fixerar dem i båda ändarna av enheten, luta sedan kapskivan och drivningen i önskad vinkel - se indikatorn under bänkskivan. Dra sedan åt bladvinkelyreden igen.

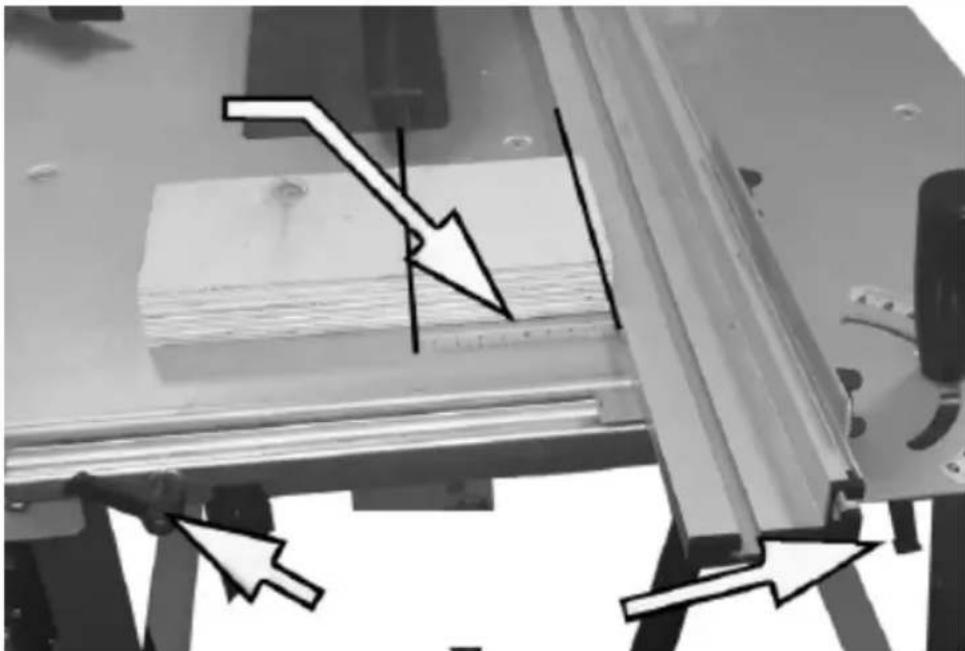

3.3.3 Justering av parallellstyrningen

- Släpp spakarna som håller det parallella svärdet och ställ in önskat avständ enligt den markerade skalan genom att skjuta stången längs bänkskivan (se bilden ovan).

- Efter att ha ställt in svärdet i önskat läge, dra åt spakarna igen.

3.3.4 Justering av tvärstyrningen

- Lossa spaken på tvärskenan och ställ in styrningen i önskad vinkel enligt skalan (se bilden ovan).

- Efter att ha ställt in önskad vinkel, dra åt spaken som håller styrmekanismen igen.

- Vid behov kan du demontera vinkelstyrningen genom att lossa de 2 vingmuttrarna som håller den eller flytta den i en annar riktning eller fixera den i liggande läge. De ska dras åt igen efter varje lägesbyte.

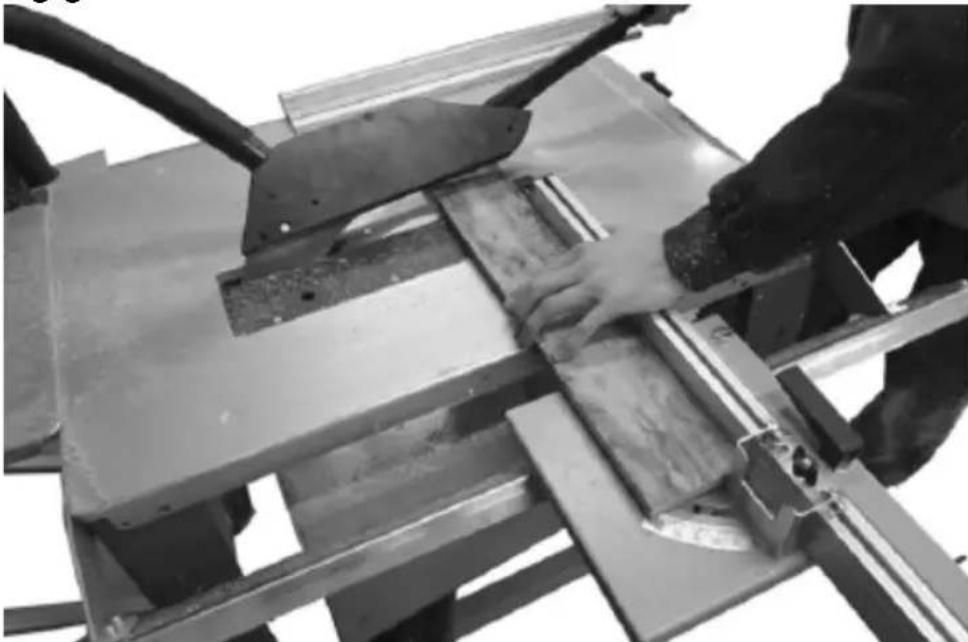

3.3.5 Göra längsgående snitt

• Använd alltid parallellstyrningen när du gör sådana snitt.
• Efter att ha slagit på maskinen och väntat på att skärbladet ska nå sin arbetshastighet, placera elementet som ska skäras på bänkskivan och skjut det sedan långsamt för hand längs parallellstyrningen mot bladet, men inte längre än in i knivskyddet.
• Använd den bifogade påskjutaren eller - speciellt för små delar - ett speciellt handtag för att skära av resterna av elementet (se bilden nedan):

- Skjut alltid arbetsstycket till snittet är klart, dvs när det är helt klippt.

• För att kapa större element kan du använda bänkskivans förlängning.
• Använd samma procedur för att skära med bladet i vinkel. Om du behöver göra ett exakt snitt kan du dessutom använda en gradskiva mellan bladet och bänkskivan.

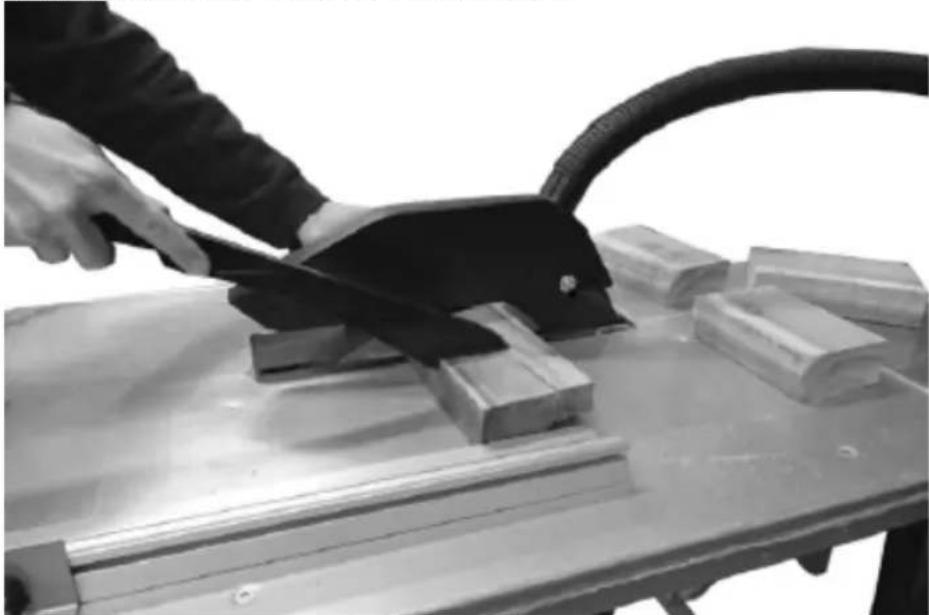

3.3.6 Kapning av små/smala arbetsstycken

- För att skära små/smala föremål, använd den medföljande påskjutaren som håller operatörens hand på säkert avständ från bladet.

3.3.7 Tvärskärning

- När du gör tvärsnitt, använd hållarskjutaren och flytta elementet som ska skäras längs den inställda tvärstyrningen.

- Håll alltid i den del av föremålet som ska skäras, aldrig den del som ska skäras av.

3.4. Rengöring och underhåll

a) Dra alltid ur stickproppen och låt utrustningen svalna helt före varje rengöring, justering, tillbehörsbyte och även när utrustningen inte används.
• Vänta tills de roterande delarna har stannat.
b) Endast rengöringsmedel som inte innehåller frätande ämnen bör användas för att rengöra plastdelar.
c) Efter varje rengöring ska alla delar vara ordentligt torra innan maskinen används igen.
d) Förvara utrustningen på en torr och sval plats som är skyddad mot fukt och direkt solljus.
e) Spruta inte utrustningen med en vattenstråle och sänk inte ned den i vatten.
f) Se till att inget vatten tränger in genom ventilationsöppningarna i höljet.
g) Rengör ventilationsöppningarna med en borste och tryckluft.
h) Kontrollera utrustningen regelbundet med avseende på dess tekniska effektivitet och eventuella skador.
i) Använd en mjuk trasa för rengöring.
j) Använd inte vassa föremål och/eller metallföremål för rengöring (t.ex. en stålborste eller en metallspatel) eftersom de kan skada apparatens ytmaterial.

3.4.1 Byte av kapskiva

OBS: när du tar bort kapskivan rekommenderas att du använder skyddshandskar för bladet.

- Ta bort hela klingskyddet, dvs käpan och täckinsatsen som fästs på bänkskivan:

• Använd höjdjusteringsspaken för att höja bladet så långt det går.
• Använd två kombinationsnycklar, lås motorn och lossa muttern som håller skärskivan (standard högergänga):

• Demontera skärskivans klämring och sedan själva skivan genom att ta bort den från motorspindeln och sedan försiktigt lyfta upp den.
• Installera det nya bladet i omvänd ordning från borttagningen. VIKTIGT: utrymmet mellan klingskyddet och själva bladet ska vara 2-5 mm:

3mm

- Kontrollera korrektheten av monteringen av alla komponenter i enheten - även genom att kort starta maskinen "på tom".

OBS: Använd endast kapskivor som uppfyller de erforderliga standarderna (EN847-1).

KASSERING AV ANVÄNDA APPARATER

Vid slutet av utrustningens livslängd får produkten inte slängas tillsammans med vanligt hushållsavfall, utan den ska lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plastmaterialen som används i utrustningen kan återanvändas enligt deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.

FELSÖKNING

Problem	Möjlig orsak	Åtgärd
Maskinen startar inte	a. Strömkontakt inte anslutenb. Trasig säkringc. Defekt nätsladd	a. Anslut maskinen till elb. Byt ut den trasiga säkringenc. Byt ut nätsladden (av en kvalificerad person/serviceleverantör)

SE

Det är omöjligt att göra exakta snitt i en vinkel på 45° och 90°	Bänkskivan är inte jämn eller lutningsvinkelindikatorn är felinriktad	Planera först bänkskivan med ett vattenpass, justera sedan kapskivan och kontrollera dess vinkel
Materialet som skärs blockerar bladet	Det skurna elementet är inte jämnt fäst vid styrningen, träet är skevt eller kanten på bladet är inte i rät vinkel mot elementet	Kontrollera och korrigera styrningen eller bladet eller byt träbit som skärs
Materialet som skärs blockerar klyvkniven	Bladet är inte korrekt inriktat	Kontrollera att klyvkniven är monterad i linje med bladet
Sågen skär snett, ojämnt, snitten är oprecisa	a. Tråkigt bladb. Kapskivan monteras åt andra hålletc. Smutsigt bladd. Fel bladvale. Smutsig bänkskiva som förhindrar korrekt tillförsel av elementet som ska kapas	a. Byt ut skärskivornab. Fäst kapskivan korrektc. Rengör och avfetta bladetd. Byt bladet till det som är dedikerat till uppgiftene. Rengör bänkskivan - för en bättre, slät yta kan den vaxas
Materialet som skärs kastas bort från bladet	a. Ojämnt klämd klyvknivb. Klyvkniven är inte i linje med bladetc. Ingen klyvkniv ärfastsattd. Det skurna elementetsläpps för tidigt av operatören, vilket gör att det inte skärs helte. Bladet är utslitet	a. Rikta in klyvknivenb. Installera och rikta in klyvkniven mot bladetc. Fäst klyvknivend. Förbättra tekniken att arbeta med det skurna elementete. Byt ut skärskivan
Skärskivan kan inte lutas mjukt	Smutsig lutningsmekanism från klipp	Rengör lutningsmekanismen
Bladet accelererar inte till arbetshastighet	Förlängningskabeln är förlång	Använd en kortare förlängningskabel
Maskinen vibrerarkraftigt	a. Maskinen står inte stadigt på ytan.b. Skadad skärskiva.	a. Jämför maskinen eller placera den på en annan, jämn platsb. Byt ut defekt kapskiva
