KÄYTTÖOHJE SBBD-2800MAX MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo

Tuotteen nimi	Pöytäsirkkeli
Malli	MSW-SBBD-2800MAX
Virtalähteen jännite [V~] / taajuus [Hz]	230 / 50
Nimellisteho [W]	2000
Suojausluokka	1
IP-luokka	IP44
Sähkömoottorin käyttöjakso	S6 40 % (4 min. kuormitettuna / 6 min. tyhjäkäynti ilman kuormaa)
Mitat [leveys x syvyys x korkeus; mm]	1690 x 1520 x 860
Paino [kg]	54
Työpinnan mitat [mm]	800 x 550 (+ 800 x 400)
Nopeus Ei kuormaa [rpm]	2800
Leikkaussyvyys	83 mm 90 asteen kulmassa
	49 mm 45 asteen kulmassa
Leikkuulevyn parametrit [mm]	315 (asennusreikä 30 mm) x 3 paksuus; 24 hammasta
Melutaso LwA [dB (A)]	105,1
Äänenpainetaso LpA [dB(A)]	98,1

1. Yleiskuvaus

Käyttöohje on tarkoitettu auttamaan tuotteen turvallisessa ja luotettavassa käytössä. Tuote on suunniteltu ja valmistettu tarkkojen teknisten ohjeiden mukaisesti, käyttäen viimeisintä teknologiaa ja komponentteja sekä noudattaen korkeimpia laatustandardeja.

ENNEN KÄYTÖN ALOITTAMISTA TÄMÄ OPAS ON LUETTAVA HUOLELLISESTI JA SEN SISÄLTÖ TULEE YMMÄRTÄÄ JA SISÄISTÄÄ.

Laitteen pitkän ja luotettavan toiminnan varmistamiseksi on välttämätöntä huolehtia sen oikeanlaisesta käytöstä ja huollosta tämän käyttöohjeen sisältämien ohjeiden mukaisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajantasaisia. Valmistaja pidättää oikeuden muutoksiin laadun parantamiseksi. Ottaen huomioon tekninen kehitys ja mahdollisuudet vähentää melua, yksikkö on suunniteltu ja rakennettu siten, että melupäästöistä aiheutuvat riskit ovat mahdollisimman pienet.

Symbolien selitykset

CE		Tuote täyttää sitä koskevien turvallisuusstandardien vaatimukset.
		Lue käyttöohje ennen käyttöä.
		Tuote on kierrätettävä.
		VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva (yleinen varoitusmerkki).
		Käytä kuulosuojaimia. Melulle altistuminen voi aiheuttaa kuulon menetyksen.
		Käytä suojalaseja.
		Käytä pölymaskia (hengitysteiden suojaus).
		Käytä turvajalkineita.
		Käytä säädettäviä suojia.
		Käytä suojapukua.
		HUOMIO! Sähköiskun vaara!
		HUOMIO! Varoitus kovasta melusta!
		HUOMIO! Pyöriviä elementtejä!
		Älä koske!
		HUOMIO! Koneen terävät, liikkuvat osat! Loukkaantumisvaara tai sormien/raajojen katkeaminen.
		Vain sisäkäyttöön.
		Merkki laitteen jatkuvan (pyörivän) toiminnan suunnasta.
		VAROITUS - takapotkun vaara!

HUOMIO! Tämän käyttöohjeen kuvat ovat vain viitteellisiä ja joissakin yksityiskohdissa ne voivat poiketa laitteen todellisesta ulkonäöstä.

2. Käyttöturvallisuus

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon, vakaviin vammoihin tai kuolemaan.

Varoituksissa ja ohjeiden kuvauksessa käytetty termi "laite" tai "tuote" tarkoittaa: Pöytäsirkkeli

2.1. Sähköturvallisuus

a) Laitteen pistokkeen pitää sopia pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.
b) Vältettävä kosketusta maadoitettuihin osiin kuten putkiin, lämpöpattereihin, uuneihin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu ja koskettaa laitteita, jotka ovat alttiina suoralle sateelle, märille pinnoille ja toiminnalle kosteassa ympäristössä. Veden pääsy laitteeseen lisää sen vaurioitumisriskiä ja sähköiskun vaaraa.
c) Älä kosketa laitetta märillä tai kosteilla käsillä.
d) Älä käytä virtajohtoa epääasiallisella tavalla. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä lämmönlähteestä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Laitteen käyttö on kielletty, jos virtajohto on vaurioitunut tai siinä on selviä kulumisen merkkejä. Vaurioituneen virtajohdon vaihto on annettava pätevän sähköasentajan tai valmistajan huollon tehtäväksi
f) Sähköiskun välttämiseksi älä upota johtoa, pistotulppaa tai laitetta veteen tai muihin nesteisiin. Älä käytä laitetta märillä pinnoilla.
g) HUOMIO – HENGENVAARA! Kun puhdistat tai käytät laitetta, älä koskaan upota sitä veteen tai muihin nesteisiin.
h) Älä käytä laitetta tiloissa, joissa on erittäin korkea kosteus tai vesisäiliöiden välittömässä läheisyydessä!
i) Älä anna laitteen kastua. Sähköiskun vaara!

2.2. Turvallisuus työpaikalla

a) Pidä työalue siistinä ja hyvin valaistuna. Epäjärjestys tai huono valaistus voivat johtaa onnettomuuksiin. Ole ennakoiva, katso mitä olet tekemässä ja käytä maalaisjärkeä käyttäessäsi laitetta.

FI

b) Jos sinulla on epäilyksiä, toimiiko laite asianmukaisesti, tai toteat, että laitteessa on vaurioita, ota yhteyttä valmistajan huoltoon.
c) Tuotteen saa korjata vain valmistajan huoltopalvelu. Älä yritä tehdä korjauksia itse!
d) Jos tulipalo syttyy, sammuta se jauhe- tai hiilidioksidisammuttimella (CO2) (joka on tarkoitettu käytettäväksi jännitteisten sähkölaitteiden sammuttamiseen).
e) Lapset tai asiattomat henkilöt eivät saa olla työalueella. (Huomioimattomuus voi johtaa yksikön hallinnan menettämiseen.)
f) Käytä laitetta tilassa, jossa on hyvä ilmanvaihto.
g) Pölyä ja roskia syntyy laitteen käytön aikana, suojele sivullisia niiden haitallisilta vaikutuksilta.
h) Tarkasta säännöllisesti turvallisuutta koskevien tarrojen kunto. Jos tarrat eivät ole luettavissa, ne on vaihdettava.
i) Säilytä käyttöohje myöhempää käyttöä varten. Jos tuote luovutetaan kolmansille osapuolille, myös käyttöohje on luovutettava tuotteen mukana.
j) Pakkauksen osat ja pienet asennusosat pitää säilyttää lasten ulottumattomissa.
k) Pidä laite poissa lasten ja eläinten ulottuvilta.
I) Kun käytät tätä laitetta yhdessä muiden laitteiden kanssa, sinun pitää noudattaa myös muita käyttöohjeita.

Muista! Lapset ja sivulliset henkilöt on suojattava laitteen käytön aikana.

2.3. Henkilökohtainen turvallisuus

a) Laitetta ei saa käyttää väsyneenä, sairaana, alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena, jotka rajoittavat merkittävästi kykyä käyttää tuotetta.
b) Konetta voivat käyttää fyysisesti hyväkuntoiset, sen käyttöön kykenevät ja asianmukaisesti koulutetut henkilöt, jotka ovat lukeneet tämän käyttöohjeen ja jotka ovat saaneet työterveys ja työturvallisuuskoulutuksen.
c) Konetta ei ole tarkoitettu henkilöiden (mukaan lukien lasten) käytettäväksi, joilla on alentunut henkinen, sensorinen tai älyllinen toimintakyky tai henkilöt, joilla ei ole kokemusta ja/tai tietämystä, ellei heidän turvallisuudestaan vastaava henkilö valvo heitä tai opasta heitä käyttää konetta.
d) Noudata varovaisuutta ja maalaisjärkeä käyttäessäsi tätä laitetta. Hetken huolimattomuus toimenpiteen aikana voi johtaa vakavaan henkilövahinkoon.
e) Käytä koneen käytön edellyttämiä henkilönsuojaimia, jotka on määritelty symbolien selityksen kohdassa 1.

Asianmukaisten, sertifioitujen henkilönsuojainten käyttö vähentää loukkaantumisriskiä.

f) Estä tahaton käynnistäminen varmistamalla, että kytkin on pois päältä-asennossa ennen kuin liität laitteen virtalähteeseen.
g) Ei saa yliarvioida omia mahdollisuuksia. Pidä kehosi koko ajan vakaana ja tasapainossa. Se mahdollistaa laitteen paremman hallinnan odottamattomissa tilanteissa.
h) Älä käytä väljiä vaatteita ja koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
i) Jos laite on tarkoitus liittää imuliitäntään, tarkista, että se on liitetty ja kiinnitetty oikein. Pölynpoiston käyttö voi vähentää pölyn aiheuttamia vaaroja.
j) Laita kaikki säätötyökalut tai avaimet pois ennen laitteen päälle kytkentää. Laitteen pyörivään osaan jätetty työkalu tai avain voi aiheuttaa loukkaantumisen.
k) Silmien, korvien ja hengitysteiden suojaus on suositeltavaa.
I) Tämä laite ei ole leikkikalu. Lapsia tulee tarkkailla, jotta he eivät leiki laitteella.
m) Älä laita käsiäsi työlaitteen sisään!

2.4. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä tähän sovellukseen sopivia työkaluja. Oikein valittu tuote tekee paremman ja turvallisemman työn, jota varten se on suunniteltu.
b) Älä käytä laitetta, jos ON/OFF-kytkin ei toimi kunnolla (ei kytke päälle eikä pois päältä). Laitteita, joita ei voida ohjata kytkimellä, ovat vaarallisia. Niitä ei saa käyttää ja ne pitää korjata.
c) Irrota pistoke pistorasiasta ennen kuin teet mitään säätöjä, vaihdat varusteita tai asetat työkaluja. Tämä ehkäisytoimenpide vähentää tahattoman käynnistämisen riskiä.
d) Ennen säätöjen, puhdistamisen ja huollon aloittamista laite on irrotettava virtalähteestä. Tämä ehkäisytoimenpide vähentää tahattoman käynnistämisen riskiä.
e) Säilytä käyttämätön tuote poissa lasten ja sellaisten henkilöiden ulottuvilta, jotka eivät tunne laitetta tai tätä ohjekirjaa. Tuotteet ovat vaarallisia, kun niitä käyttävät kokemattomat käyttäjät.
f) Pidä tuote hyvässä teknisessä kunnossa. Tarkista ennen jokaista käyttöä, ettei laitteessa ole yleisiä tai liikkuvien osien vaurioita (osien halkeamat tai kaikki muut tekijät, joilla voi olla vaikutus laitteen turvalliseen toimintaan). Jos laite on vaurioitunut, anna laite korjattavaksi ennen käyttöä.
g) Laite on pidettävä poissa lasten ulottuvilta.

h) Tehtaalla asennettuja suojia tai ruuveja ei saa irrottaa, jotta laitteen toimivuus suunnitellulla tavalla on varmistettu.
i) Laitetta kuljetettaessa ja siirrettäessä varastointipaikasta käyttöpaikkaan on otettava huomioon laitteiden käyttömaassa voimassa olevat käsin kuljetuksen työterveys- ja työturvallisuusmääräykset.
j) Vältettävä tilanteita, joissa laite pysähtyy suuren kuormituksen vaikutuksesta käytön aikana. Se voi aiheuttaa käyttöosien ylikuumenemisen ja vahingoittaa sen seurauksena laitetta.
k) Liikkuviin osiin tai varusteisiin ei saa koskea, jos laitetta ei ole irrotettu virtalähteestä.
I) Laitteen siirtäminen, asennon muuttaminen tai kiertäminen on kiellettyä sen ollessa toiminnassa.
m) Päälle kytkettyä laitetta ei saa jättää ilman valvontaa.
n) Laite on puhdistettava säännöllisesti, jottei epäpuhtauksia päästetä kerrostumaan pysyvästi.
o) Kahta työkappaletta ei saa käsitellä samanaikaisesti.
p) Laitteen rakenteeseen puuttuminen sen parametrien tai rakenteen muuttamiseksi on kielletty.
q) Pidä tuote etäällä syttymis- ja lämmönlähteistä.
r) Älä ylikuormita laitetta.
s) Laitteen kanssa työskenneltäessä suosittelemme erityistä varovaisuutta, jotta vältytään vakavalta loukkaantumiselta tai raajan palasten amputaatiolta.

HUOMIO! Siitä huolimatta, että laite on suunniteltu siten, että se olisi turvallinen, että siinä olisi riittävät suojat, ja käyttäjän lisäturvaelementtien käytöstä huolimatta, on edelleen olemassa pieni onnettomuus- tai loukkaantumisriski laitteen käytön aikana. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Käyttöohjeet

Laite on suunniteltu rajallisten esineiden leikkaamiseen ja valmistettu sopivista materiaaleista. Moottorissa on ylikuormitussuoja - ylikuumenemisen sattuessa se sammuu automaattisesti. Uudelleenkäynnistys on mahdollista, kun laite on jäähtynyt.

- Jokaisen asetuksen muutoksen jälkeen on suositeltavaa suorittaa ensin ohjausleikkaus

• Kun kone on kytketty päälle ja ennen kuin aloitat leikkaamisen, odota, kunnes katkaisulautanen on saavuttanut maksiminopeuden.
  • Leikkuulevyjen sovittaminen:

• 24 hammasta - pehmeät materiaalit, suuri määrä lastuja, karkea leikkaus;

• 48 hammasta - kovat materiaalit, pieni määrä lastuja, tarkka leikkaus

- Turvallisuusvinkkejä laitteen kanssa työskentelemiseen:

○ Tarkista, että kaikki kiinnitystarvikkeet ja lisävarusteet, erityisesti teräsuojus, ovat kunnolla kiinni.
- Ota käytön aikana huomioon ulkoiset olosuhteet (esim. sää, valaistus).
○ Käytä laitetta turvasuojien kanssa aina kun mahdollista
Ennen kuin aloitat, varmista, että leikkuulaikka ei kosketa mitään kotelon osaa tai työkappaletta.
- Älä koskaan katso suoraan lasersäteeseen paljaalla silmällä.
- Älä työnnä työkappaletta käsin suoraan terän linjaan - käytä aina työntölaitetta tai muuta elementtiä, jos mahdollista.
○ Pölynpoistojärjestelmän käyttö on suositeltavaa.
○ Kiinnitä työkappale (esim. lisäpaloilla, pöydillä jne.)
- Varo takapotkua, jota esiintyy usein työskennellessäsi tällaisella laitteella - tarkkaile työkappaletta tarkasti, älä kohdista liikaa painetta sahanteriin ja ole erityisen varovainen leikkaaessasi epäsäännöllisen muotoisia esineitä.
○ Varmista, että leikattavassa esineessä ei ole vieraita esineitä, kuten nauloja, ruuveja, pultteja, kiviä jne.

- Huolimatta laitteen tarkoituksenmukaisesta käytöstä ja tarvittavista varotoimista, on aina olemassa riskitekijöitä, joita ei voida täysin sulkea pois, kuten:

• koskettamalla leikkuulevyä suojaamattomassa paikassa
  o vetää sisään pyörivällä leikkuulevyllä
  ○ leikattujen esineiden ja niiden jäänteiden takapotku
  ○ halkeamia leikkuulevyssä
  ○ hiukkasten irtoaminen viallisista leikkuulevyistä
• kuulovaurio, joka johtuu asianmukaisen tai riittävän suojan puutteesta
  o puujäämien haitallista pölyämistä, kun sitä käytetään ahtaissa tiloissa

Käyttäjällä on vastuu kaikista vahingoista, jotka aiheutuvat käyttötarkoituksen vastaisesta käytöstä.

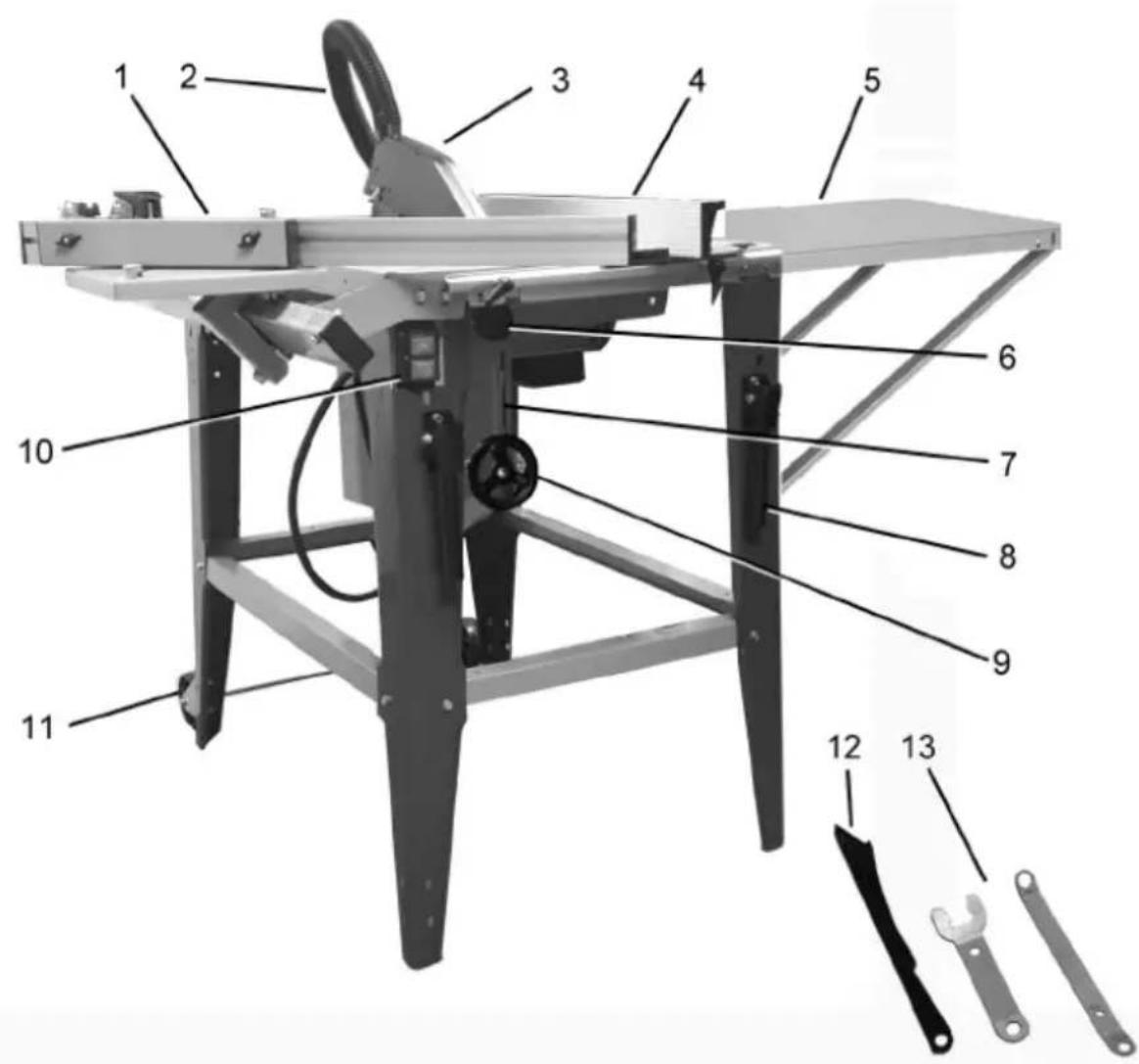

3.1. Tuotteen yleiskatsaus

1. Kulman ohjain
2. Pölynpoistoletku
3. Terän suoja
4. Rinnakkaisopas
5. Työtason jatke

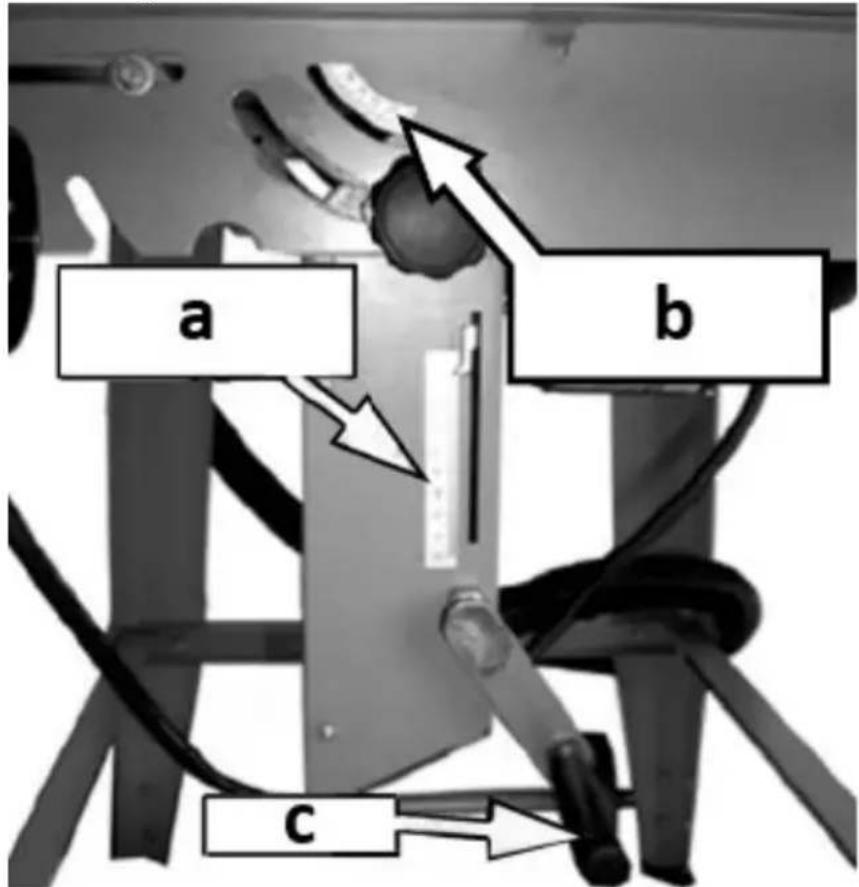

6. Terän kulman säätönuppi
7. Terän korkeuden säätöasteikko
8. Kuljetuskahva (x2)
9. Terän korkeuden säätönuppi

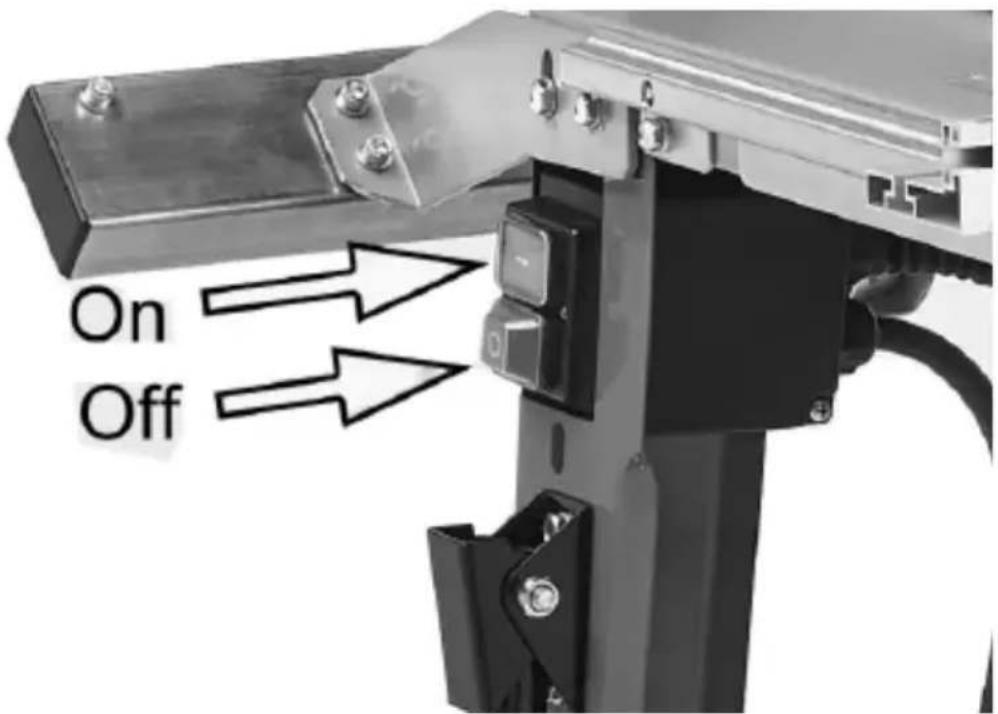

10. Virtakytkin
11. Kuljetuspyörät
12. Työntäjä
13. Litteät jakoavaimet

3.2. Käyttöön valmistelu

3.2.2 LAITTEEN SIJAINTI

Laite tulee sijoittaa siten, että se varmistaa hyvän liikkuvuuden ja liikkumavapauden käyttäjälle. Säilytä vähintään 1 metrin etäisyys laitteen jokaisesta seinästä. Laite on pidettävä etäällä kuumista pinnoista. Käytä laitetta aina tasaisella, vakaalla, puhtaalla, tulenkestävällä ja kuivalla alustalla ja poissa lasten ja henkisesti, aistillisesti tai älyllisesti vammaisten henkilöiden ulottuvilta. Sijoita laite niin, että pääpistokkeeseen pääsee milloin tahansa käsiksi. Pitää muistaa, että laitteen virransyöttö vastaa laitekilvessä annettuja tietoja!

3.2.3 LAITTEEN KOKOAMINEN

a) TELINE JA TYÖTASO

a b

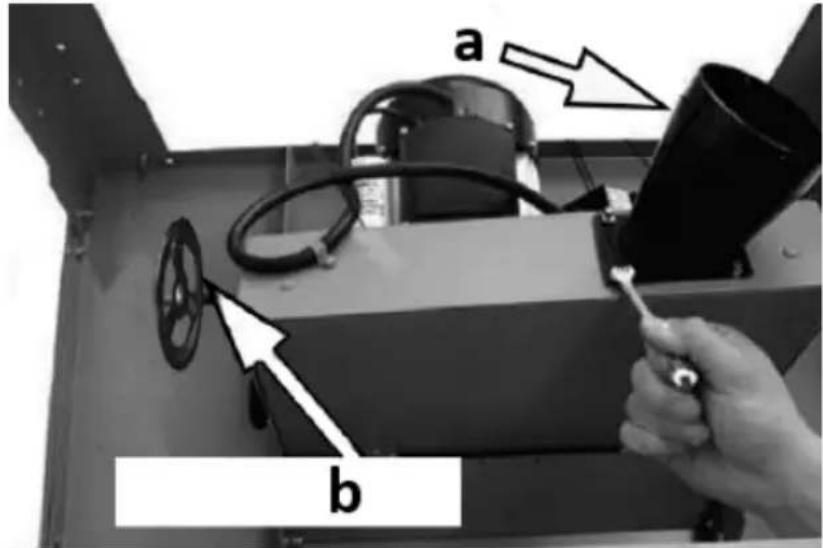

• Varmista, että terä on piilossa yksikön sisällä säätämällä sitä korkeudensäätönupilla (b). Aseta sitten jalusta ylösalaisin työtasolle - mieluiten pehmeälle alustalle, jotta se ei vahingoitu.
• Kiinnitä imuliitin (a) moottorin koteloon 4 ruuvilla 7 mm:n avaimella.

d c e e e

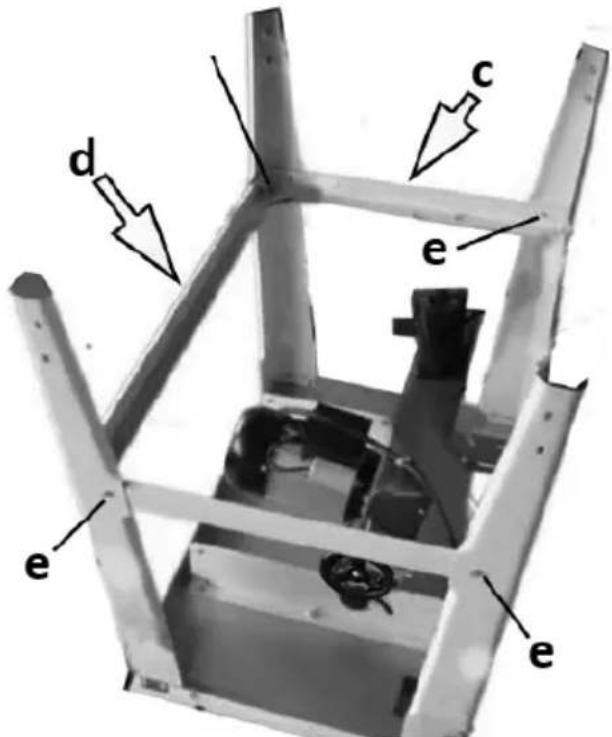

- Ruuvaa 4 jalkaa työtasoon ruuveilla, 2 aluslevyllä ja muttereilla. Kiristä niitä toistaiseksi vain hieman. TÄRKEÄÄ: jalka, jossa on ON/OFF-kytkimen asennuspaikka, tulee asentaa vasemmalle puolelle eli terän korkeuden säätönuppia päin.

- Asenna poikittaispalkit jalkojen väliin käyttämällä muita pultteja aluslevyillä ja muttereilla. Kiristä niitä toistaiseksi vain hieman.

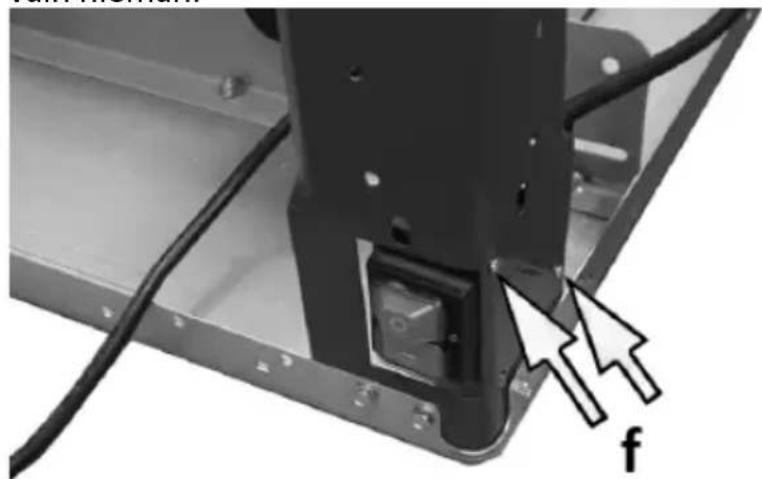

- Vedä ON/OFF-kytkimen kaapeli edestä toisessa jalassa olevan kytkimen kiinnitysalustassa olevan reiän läpi ja kiinnitä kytkin kahdella itseporautuvalla ruuvilla (f).

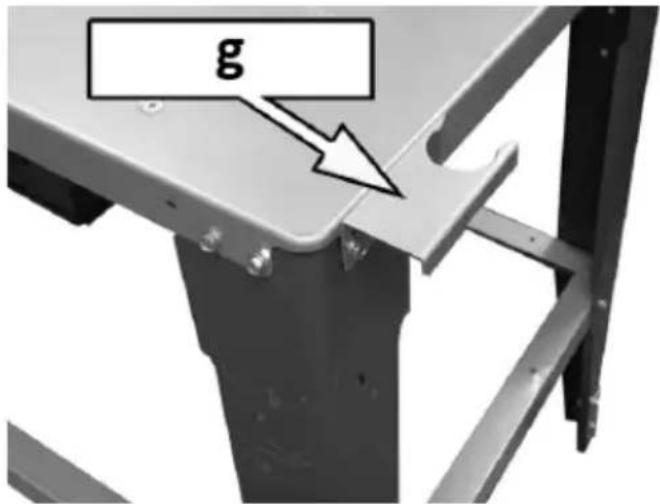

g

- Löysää työtason kulman ruuvit vinosti kulmaan kytkimellä ja ruuvaa ne pölynpoistoletkun kannakkeen (g) yläosaan - kuten yllä olevassa kuvassa, yläosan ollessa jaloillaan.

- Aseta työtaso takaisin jaloilleen tasaiselle, vakaalle ja tasaiselle alustalle.

- Kun olet varmistanut, että pöytä on vaakasuorassa ja sen jalat ovat tasaisin välein, voit kiristää kaikki niitä kiinnittävät ruuvit.

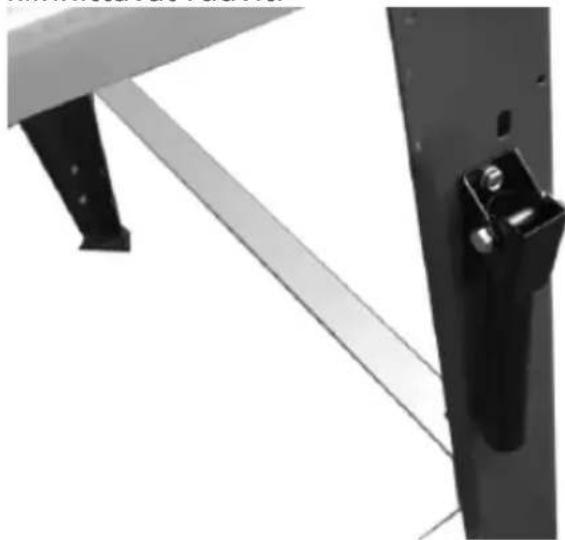

- Kiinnitä kuljetuskahvat jalkoihin pöydän toisella puolella ruuveilla, 2 aluslevyllä ja muttereilla.

• Paina kumijalkaa jokaisen jalan pohjassa.

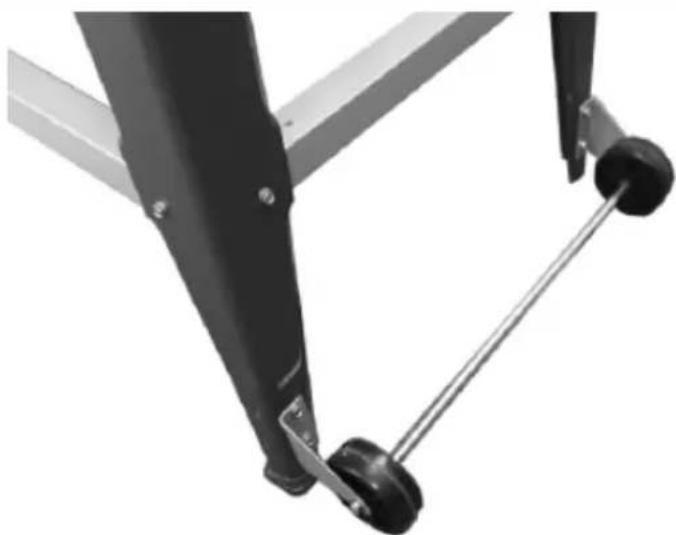

- Ruuvaa akseli kuljetuspyörineen kuljetuskahvojen vastakkaisella puolella oleviin jalkoihin. TÄRKEÄÄ: asennettujen pyörien tulee melkein koskettaa maata, jolla laite seisoo.

b) LEIKKUUTERA JA TERÄN SUOJA

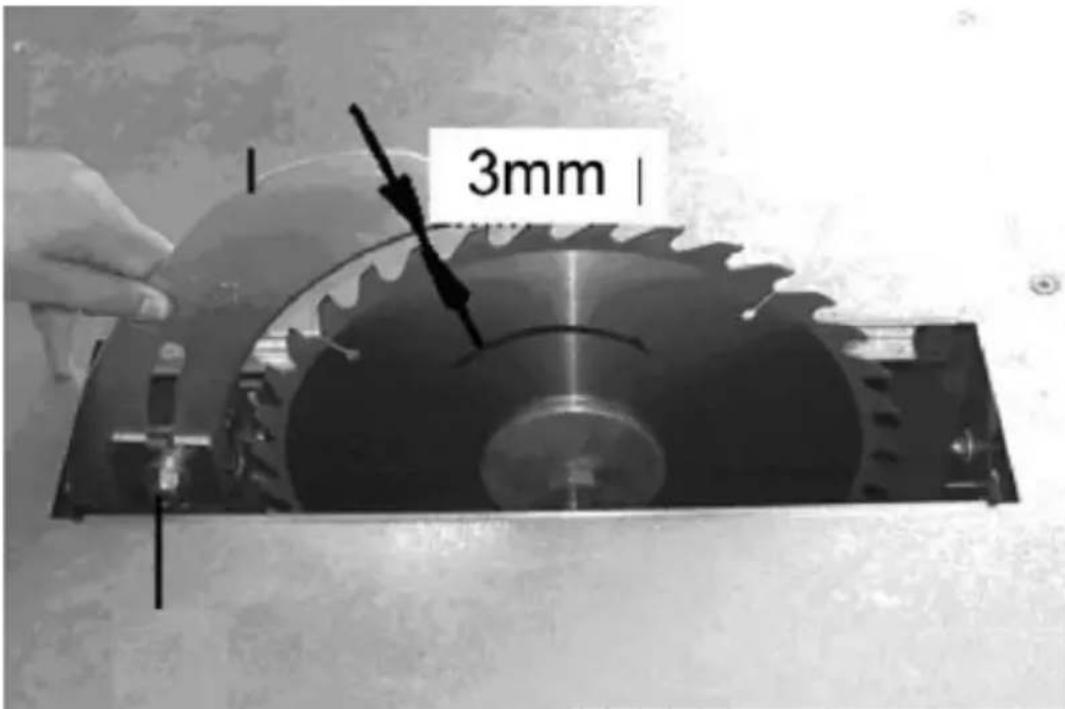

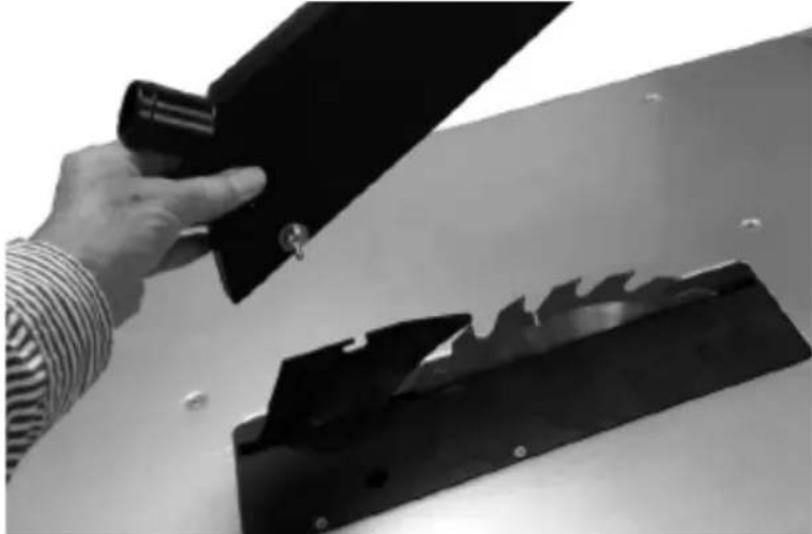

- Kun sahanterä ja halkaisuveitsi on esiasennettu, kiinnitä terän suojus halkaisuveiseen.

TÄRKEÄÄ: kuljetusta varten halkaisuveitsi leikkuulevyn terällä on kiinnitetty erittäin ala-asentoon. Ennen kuin asennat terän suojuksen, varmista, että leikkuulautanen on nostettu niin, että suojus ei kosketa terää käytön aikana.

- Yhdistä suojuksen pistoke halkaisuveitsen koloon ja kiristä lukitusruuvi/mutteri varmistaaksesi, että suojus on lähellä terää, mutta silti nousee/alas laskee hieman ja putoaa vapaasti.

TÄRKEÄÄ: Älä käytä konetta ilman terän suojusta asennettuna. Varmista, että suojuksen siipimutteri ei kosketa työkappaletta.

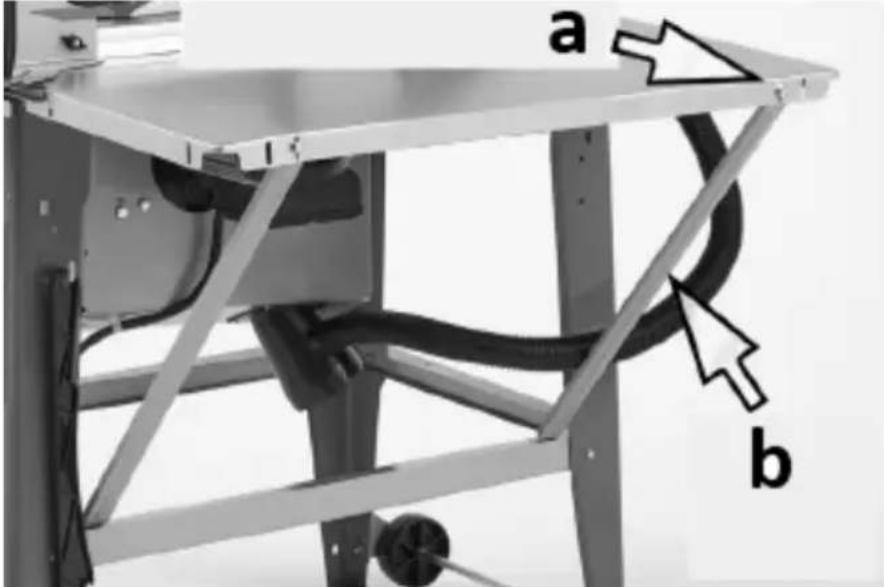

c) TYÖTASON LAAJENTAMINEN

Tarvittaessa työtason jatke voidaan asentaa sekä pöydän sivulle että taakse. Käytä sen sijainnista riippuen lyhyttä tai pitkää kiinnikettä sen kiinnittämiseen:

a b

- Työtason jatkeen sijainnista riippuen kiinnitä se kannakkeilla (b) merkittyihin reikiin (a) mukana olevilla ruuveilla, aluslevyillä ja muttereilla - älä kiristä ruuveja vielä.

- Kun olet varmistanut, että työtason jatke on vaakasuorassa, kiristä sen kiinnitysruuvit.

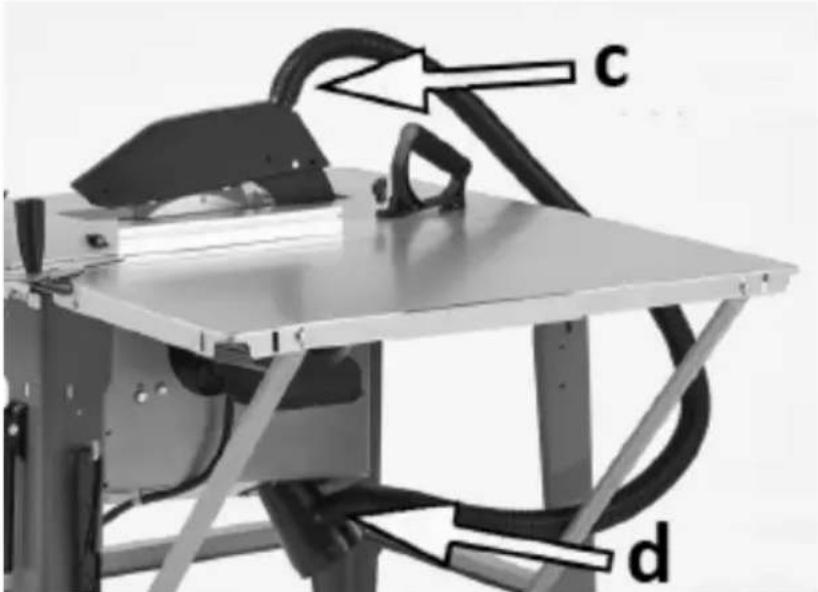

d) PÖLYNPOISTOJEN LIITTÄMINEN

c d

- Liitä pölynpoistoletku ensin terän suojukseen (c) ja toinen pää pöydän pohjassa olevaan pölynpoistoliitäntään (d).

- Työnnä pölynpoistoletku työtason kulmaan kiinnitettyyn pidikkeeseen.

HUOMAA: Pölynpoistojärjestelmän käyttö on erittäin suositeltavaa, ja sitä tulee käyttää aina, kun kone on käynnissä. Koneessa on erityinen ulostulo ulkoisen pölynpoistojärjestelmän tai teollisuuspölynimurin liittämistä varten. On suositeltavaa kytkeä ulkoinen pölynpoistolähde siten, että se käynnistyy joka kerta, kun kone käynnistetään.

- Ulkoisen imujärjestelmän kytkemiseen tarvitaan liitin, jossa on 4 tuuman (10 cm) sovitin.

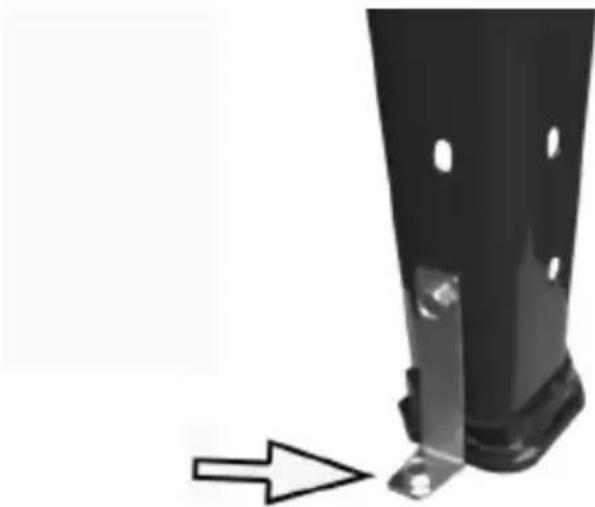

e) KIINNITYS LATTIAAN

Kun konetta käytetään pysyvästi samassa paikassa, se voidaan kiinnittää maahan vakauttamiseksi kiinnitetyillä kannattimilla ja jalkaruuveilla. Yksi kiinnike kutakin jalkaa kohti - järjestä kiinnityselementit itse.

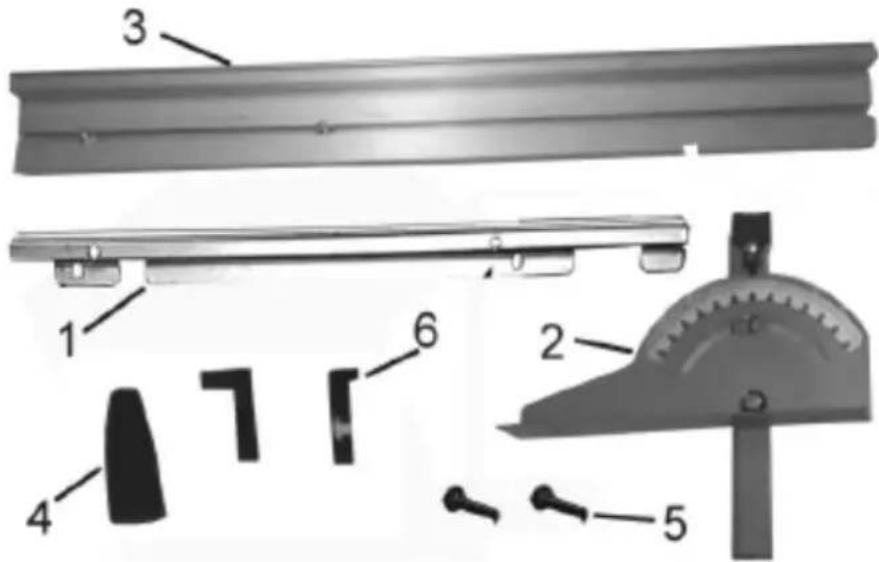

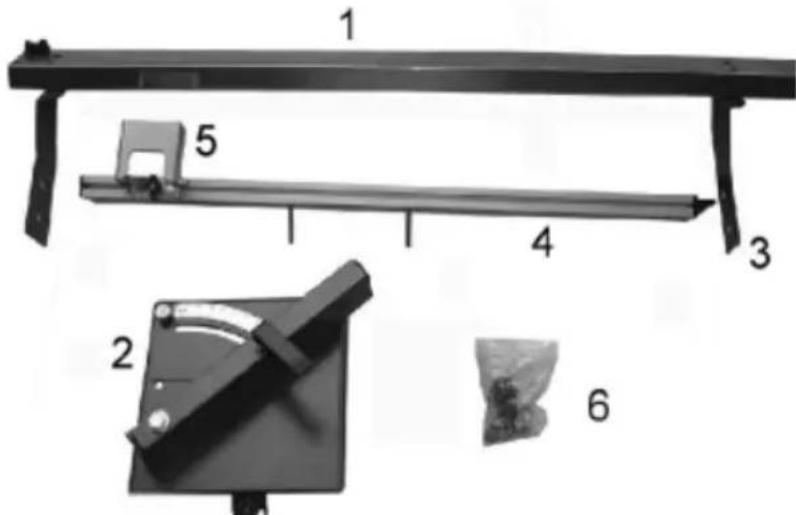

f) PITKÄOHJAIMEN KOKOAMINEN ASENNUS

1. Tukikisko
2. Liukutanko ohjaimella ja astelevyllä.
3. Pituussuuntainen ohjain
4. Kahva
5. Lukitusvivut
6. Muoviset tulpat

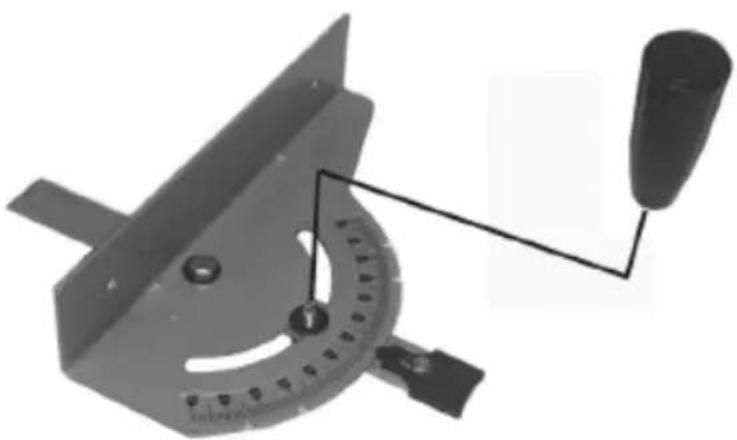

- Kiinnitä kahva liukutankoon ohjaimella ja astelevyllä 20 mm:n lukitusruuvilla (katso yllä olevaa kuvaa):

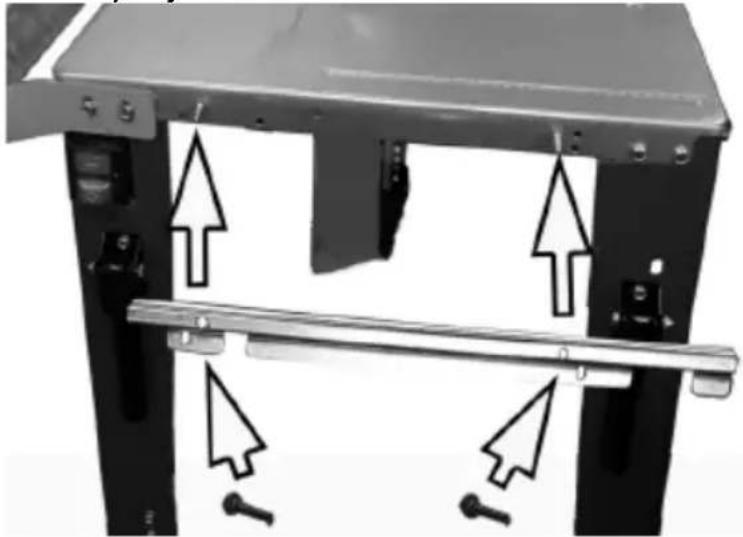

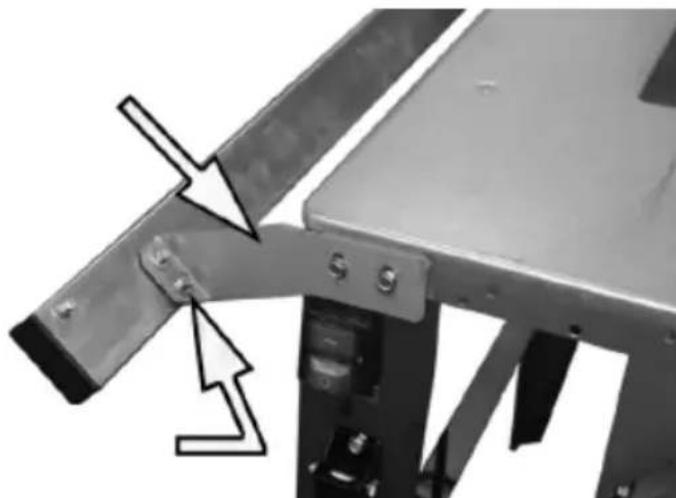

- Kiinnitä tukikisko työtason etuosaan 2 M6x25 ruuvilla, 2 aluslevyllä ja lukitusvivuilla:

- Työnnä pitkittäisohjain tukikiskoon ja kiristä lukitusvivut lukitaksesi sen paikalleen.

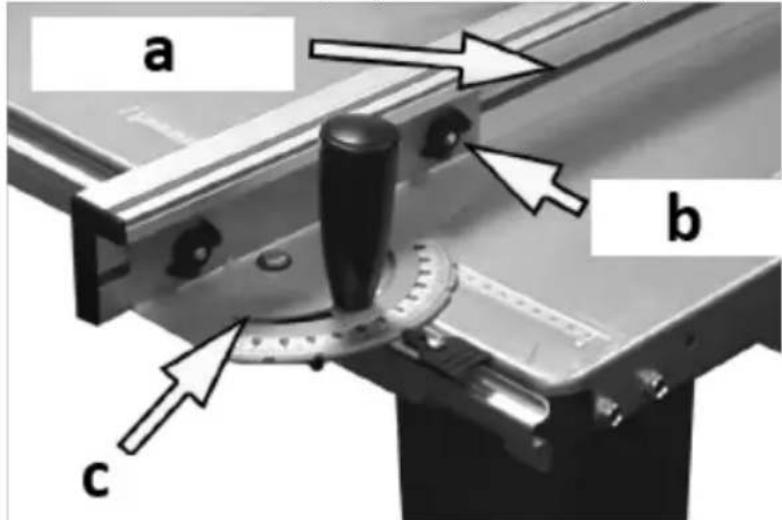

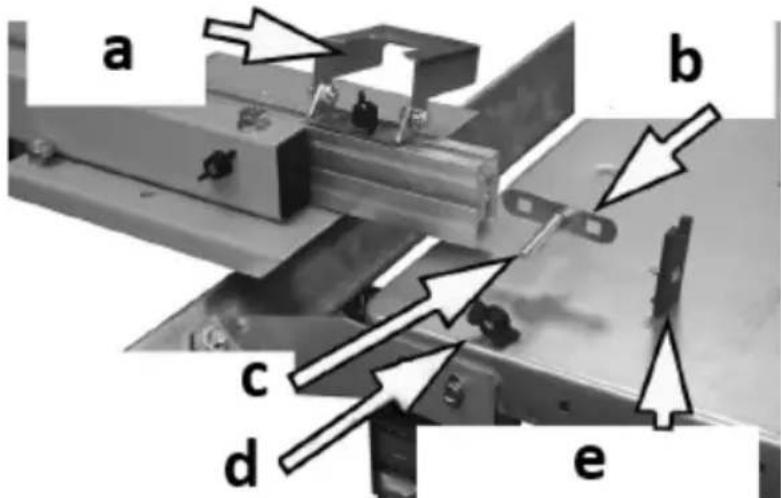

- Aseta pitkittäisohjain (a) liukuvan tangon kiskoon kiinnittäen 200 mm:n kärrypultit (b) sitä pitkin. Työnnä 2 ruuvia kiskon

erillisten reikien läpi ja kiristä ne siipimuttereilla (c):

a b c

- Kiinnitä muovitulpat pitkittäisohjaimen päihin. HUOMAA: pituussuuntainen ohjain voidaan asentaa pystysuoraan tai kyljelleen.

- Liu'uta pituussuuntainen ohjainkokoonpano kiskoon ja lukitse se paikalleen kiristämällä lukitusvivut.

g) KULMAOHJAIMEN ASENNUS ASENNUS

1. Ohjainkisko
2. Kulman säätöelementti
3. Kiinnike (x2)
4. Baari

5. Taitettava pitotyönnin

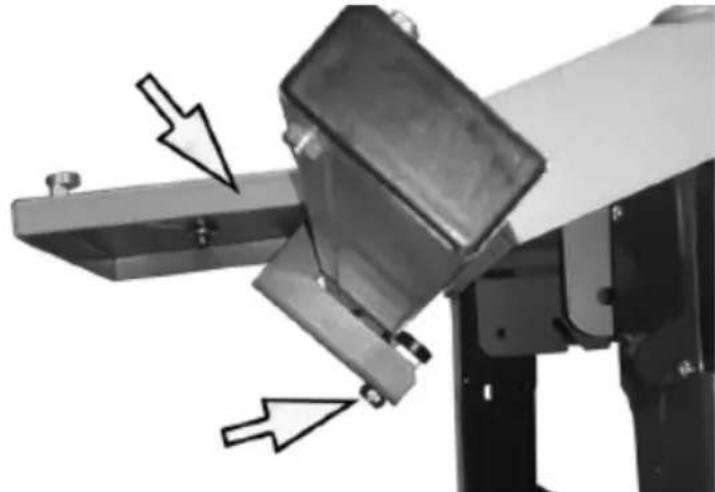

6. Irrota jalan yläosassa olevat ruuvit ja kiinnitä niillä kiinnikkeet pöydän vasemmalle puolelle.

7. Ruuvaa ohjauskisko kiinnikkeisiin kiskon sivussa olevien kierrereikien avulla:

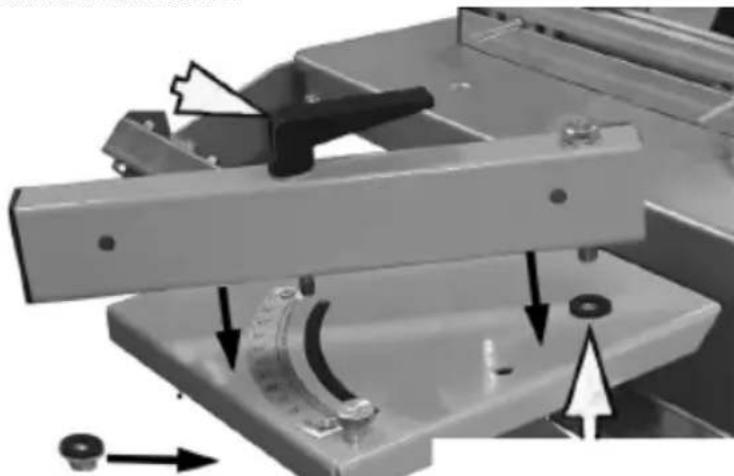

- Aseta ohjain kiskoon ja kiinnitä se putoamisen estämiseksi kiristämällä alempi laakeri ohjainta vasten - 17 mm avaimella:

- Liu'uta ohjainkannatin kierteitettyyn syöttöreikään ja kiinnitä se paikoilleen yhdellä 13 mm:n ruuvilla. Asenna muoviset aluslevyt ohjainten ja niiden syöttöaukkojen väliin äläkä kiristä niitä liian tiukalle, jotta ohjaimia voidaan helposti säätää kulmaan.

- Kiinnitä sitten lukitusvipu käyttämällä aluslevyjä kannakkeen ylä- ja alapuolella ja kiristä kaikki alhaalta 12 mm muttereilla.

- Tarkista, että ohjauskannatin liikkuu vapaasti ja että lukitusvipu toimii sujuvasti:

a b c d e

- Liu'uta ohjain kiskoon työntämällä työntökärry kiskoa pitkin liukuvien takalevyjen läpi. Ruuvit tulee asettaa ohjaimessa olevien erityisten reikien läpi ja kirstää siipimuttereilla.

- Kiinnitä kokoontaitettava työntö ohjaimeen liu'uttamalla vaunua ja tukilevyä kiskoa pitkin ja lukitsemalla se siipimuttereilla.

- Kun olet asentanut kaikki nämä elementit, kiinnitä muovitulpat ohjaimen päihin itsekierteittävillä ruuveilla.

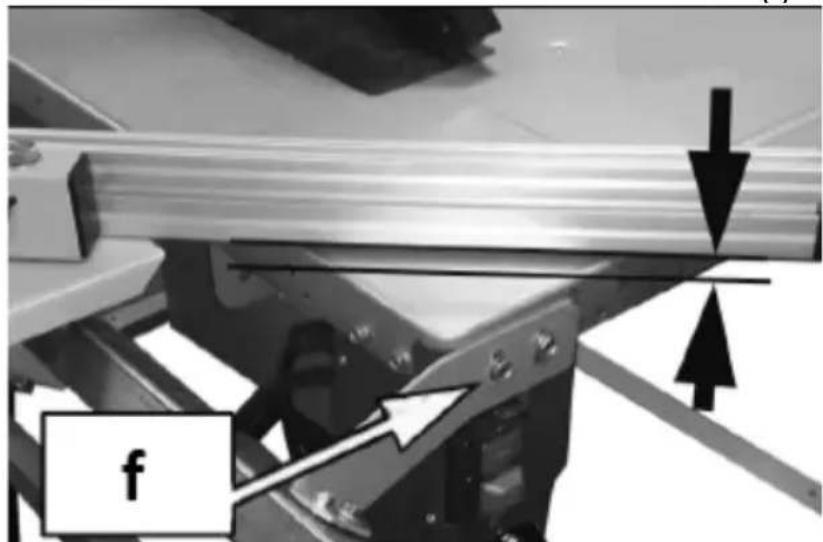

- Ohjaimen ja liukuelementin tulee olla työtason tasolla ja vasta sitten niiden asennusruuvit voidaan kiristää (f):

a. Koukku säilytykseen
b. Kahva on pitkittäisleikkaukset
c. Yhdistelmäavaimet
d. Työntäjä

• Ruuvaa koukku jalkaan erityisesti suunniteltuun reikään.
• Säilytä pitkittäisleikkuri ja molemmat yhdistelmääavaimet kiinnitetyssä koukussa.

3.3. Laitteen käyttö

3.3.1 Käynnistys/Pysäytys

On Off

• Käynnistä kone painamalla virtakytkimen vihreää "I" (On) - painiketta, jolloin leikkuuterä alkaa pyöriä.
  TÄRKEÄÄ: Odota hetki koneen käynnistämisen jälkeen ennen kuin teet mitään leikkauksia, jotta leikkuuterä saavuttaa täyden käyttönopeuden.
• Sammuta kone painamalla virtakytkimen "O" (Off) -painiketta. TÄRKEÄÄ: sammuta kone vasta, kun työkappale on leikattu. Katkaisun jälkeen leikkuulautanen jatkaa toimintaansa jonkin aikaa.

3.3.2 Terän korkeuden/kulman säätö

a b c

a) Terän korkeuden ilmaisin
b) Terän kallistuksen ilmaisin (viistekulma)
c) Terän korkeuden säätönuppi

• Aseta haluttu terän korkeus (leikkaus) säätämällä sitä työtason alaosassa olevalla nupilla. Asteikko näyttää terän korkeuden työtason yläpuolella.
• Säädä terän kulmaa vapauttamalla nupit, jotka kiinnittävät ne laitteen molemmissa päissä, kallista sitten leikkuulaikkaa ja käyttölaitetta haluttuun kulmaan - katso työtason alla olevaa ilmaisinta. Kiristä sitten teräkulman nupit uudelleen.

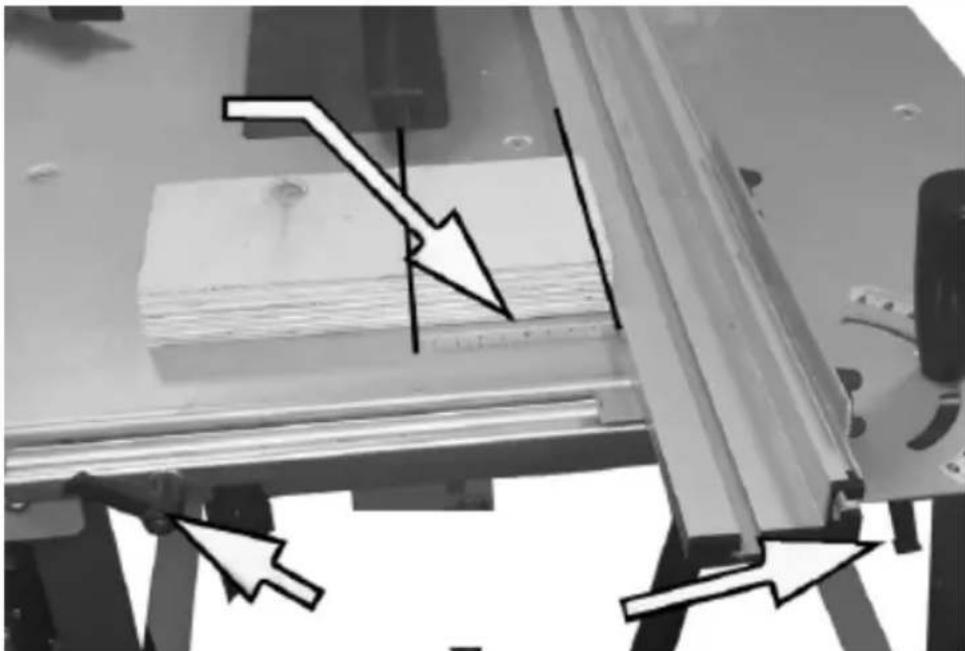

3.3.3 Rinnakkaisohjaimen säätö

- Vapauta vivut, jotka pitävät yhdensuuntaista ohjaustankoa ja aseta haluttu etäisyys merkityn asteikon mukaan liu'uttamalla tankoa työtasoa pitkin (katso yllä oleva kuva).

- Kun terälaippa on asetettu haluttuun asentoon, kiristä vivut uudelleen.

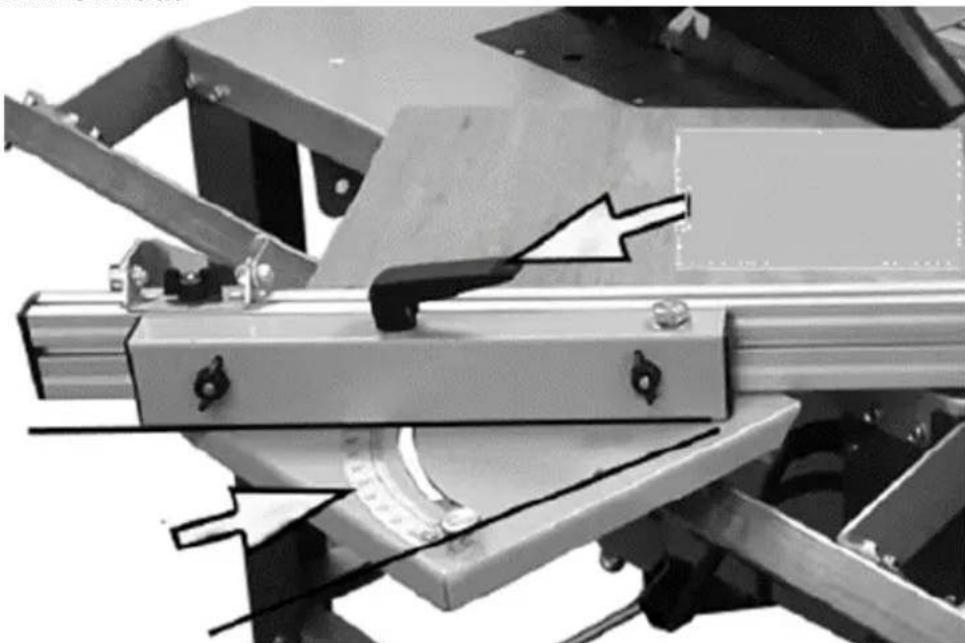

3.3.4 Ristiohjaimen säätö

- Löysää poikittaiskiskon vipua ja aseta ohjain haluttuun kulmaan asteikon mukaan (katso vllä oleva kuvva).

- Kun olet asettanut halutun kulman, kiristä ohjainmekanismia pitävä vipu uudelleen.

- Tarvittaessa voit irrottaa kulmaohjaimen löysäämällä 2 siipimutteria, jotka pitävät sitä kiinni, tai siirtää sitä eri suuntaan

tai kiinnittää sen makuuasentoon. Ne tulee kiristää uudelleen jokaisen asennonvaihdon jälkeen.

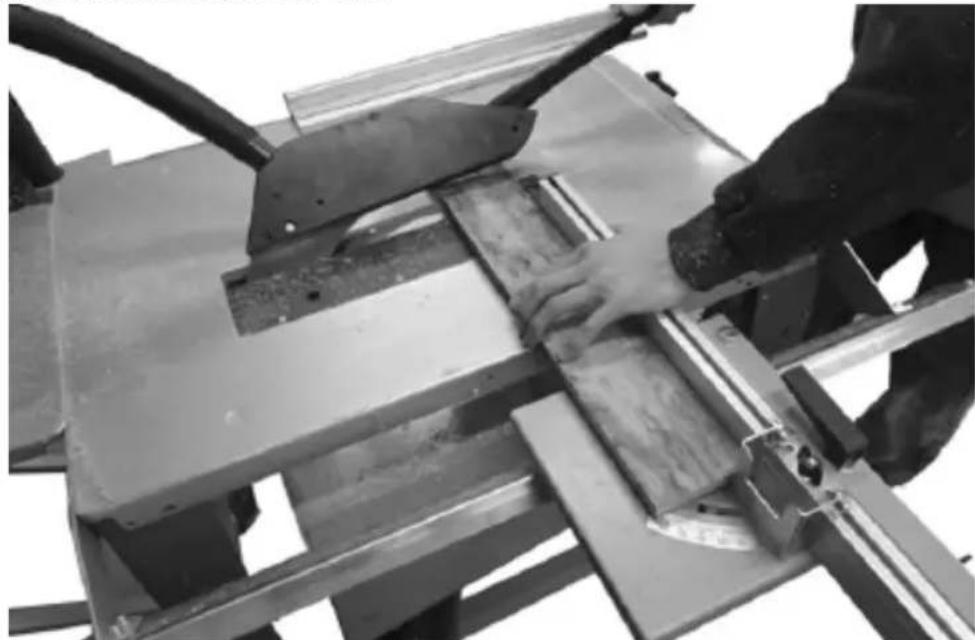

3.3.5 Pitkittäisten leikkausten teko

• Käytä aina rinnakkaisohjainta tehdessäsi tällaisia leikkauksia.
• Kun olet käynnistänyt koneen ja odottanut, että leikkuuterä saavuttaa työnopeuden, aseta leikattava elementti työtasolle ja työnnä sitä sitten hitaasti käsin yhdensuuntaista ohjainta pitkin terää kohti, mutta enintään teräsuojukseen.

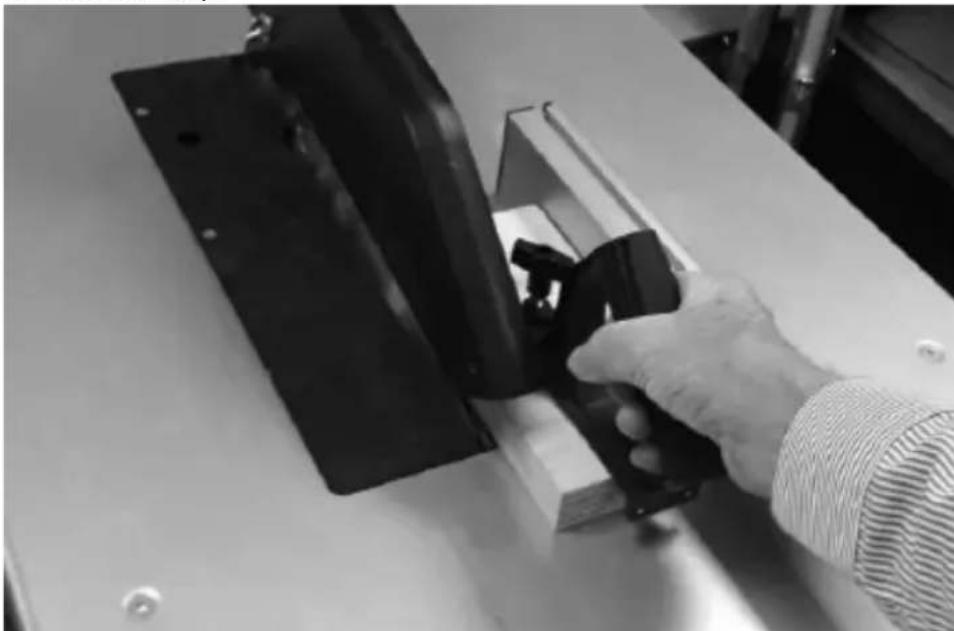

• Käytä kiinnitettyä työntöä tai - erityisesti pienten osien kohdalla - erityistä kahvaa elementin jäännösten leikkaamiseen (katso alla olevaa kuvaa):

- Työnnä työkappale aina sahaus on valmis, eli kun se on kokonaan leikattu.

• Voit leikata suurempia elementtejä työtason jatkeella.
• Käytä samaa menettelyä leikkaaessasi terän ollessa vinossa. Jos haluat tehdä tarkan leikkauksen, voit lisäksi käyttää astelevyä terän ja työtason välissä.

3.3.6 Pienten/kapeiden työkappaleiden leikkaaminen

- Käytä pienten/kapeiden esineiden leikkaamiseen mukana tulevaa työntöä, joka pitää käyttäjän käden turvallisella etäisyydellä terästä.

3.3.7 Poikkileikkaus

• Kun teet poikkileikkauksia, käytä pitopaininta ja liikuta leikattavaa elementtiä asetettua poikkiohjainta pitkin.
• Pidä aina kiinni leikattavasta kappaleesta, älä koskaan siitä osasta, joka leikataan pois.

3.4. Puhdistaminen ja huolto

a) Ennen jokaista puhdistusta, säätöä, varusteen vaihtoa ja myös silloin, kun laitetta ei käytetä, pistoke on irrotettava pistorasiasta ja laitteen on annettava jäähtyä täydellisesti.
- Odota, kunnes pyörivät osat pysähtyvät.
b) Muoviosien puhdistamiseen saa käyttää vain puhdistusaineita, jotka eivät sisällä syövyttäviä aineita.
c) Kuivaa kaikki osat jokaisen puhdistuksen jälkeen perusteellisesti, ennen kuin otat laitteen uudelleen käyttöön.
d) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.
e) Laitteen ruiskuttaminen vedellä tai upottaminen veteen on kielletty.
f) Muista, että laitteeseen ei saa päästää vettä kotelossa olevien ilmanvaihtoaukkojen kautta.
g) Ilmanvaihtoaukot pitää puhdistaa harjalla ja paineilmalla.
h) Tuote on tarkastettava säännöllisesti sen teknisen kunnon ja kaikkien vaurioiden suhteen.
i) Käytä puhdistamiseen pehmeää puhdistusliinaa.
j) Puhdistamiseen ei saa käyttää teräviä ja/tai metalliesineitä (esim. teräsharjaa tai metallilastaa), koska ne voivat vahingoittaa materiaalin pintaa, josta laite on valmistettu.

3.4.1 Leikkuulevyn vaihto

HUOMAA: leikkuulevyä irrotettaessa on suositeltavaa käyttää terän suojakäsineitä.

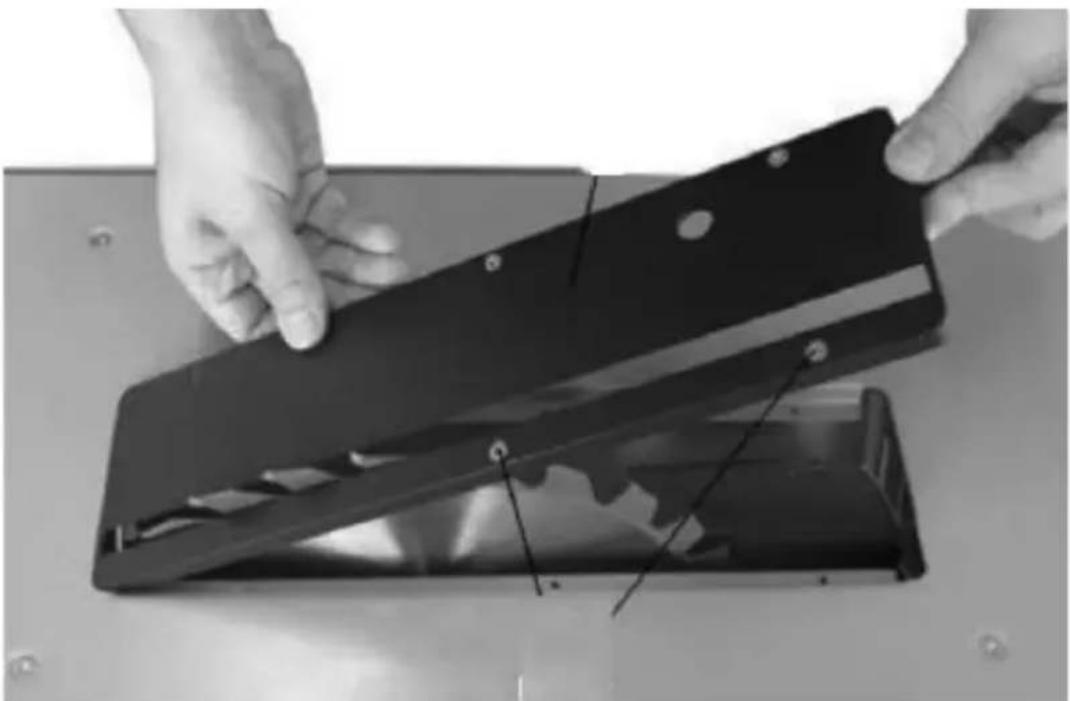

- Irrota koko terän suojus, eli kansi ja kansiosa, jotka on kiinnitetty työtasoon:

- Käytä terän korkeuden säätövipua nostaaksesi terää niin pitkälle kuin se menee.

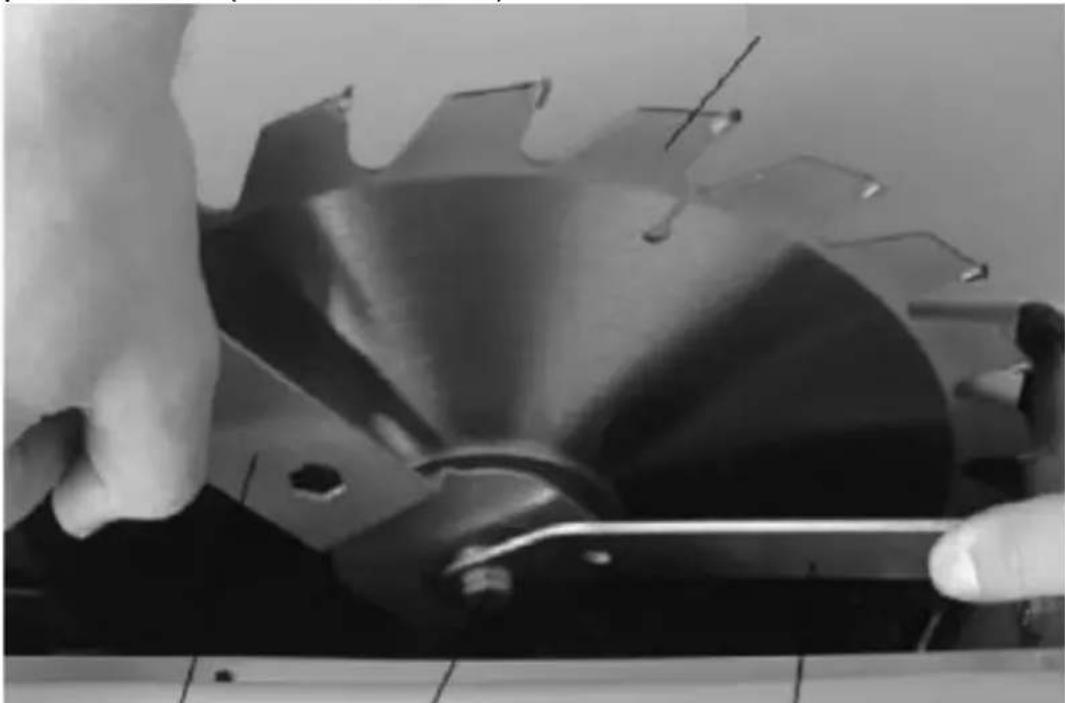

- Lukitse moottori kahdella yhdistelmääavaimella ja löysää leikkuulevyä pitävä mutteri (vakiooikea kierre):

- Irrota leikkuulevyn kiristysrengas ja sitten itse kiekko irrottamalla se moottorin karasta ja nostamalla se sitten varovasti ylös.

- Asenna uusi terä päinvastaisessa irrotusjärjestyksessä. TÄRKEÄÄ: terän suojuksen ja itse terän välisen tilan tulee olla 2-5 mm:

3mm

- Tarkista laitteen kaikkien osien kokoonpanon oikeellisuus - myös käynnistämällä kone hetkeksi "tyhjällä".

HUOMAA: Käytä vain katkaisulaikkoja, jotka täyttävät vaaditut standardit (EN847-1).

LAITTEISTOJEN HÄVITTÄMINEN

Kun käyttöaika on päättynyt, tätä tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana, vaan se pitää toimittaa kierrätystä varten sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Siitä ilmoittaa tuotteessa, käyttöohjeessa tai pakkauksessa oleva symboli. Laitteessa käytetyt muovit voidaan käyttää uudelleen niiden merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Tiedot käytettyjen laitteiden asianmukaisista hävittämispisteistä saat paikallisviranomaisilta.

Ongelmien ratkaisminen

Ongelma	Mahdollinen syy	Toiminta
Kone ei käynnisty	a. Virtapistoketta ei ole kytkettyb. Palanut sulakec. Viallinen virtajohto	a. Kytke kone sähköverkkoonb. Vaihda palanut sulakec. Vaihda virtajohto (pätevän henkilön/palveluntarjoajan toimesta)
On mahdotonta tehdä tarkkoja	Työtaso ei ole vaakasuorassa tai	Tasoita työtaso ensin vesivaa'alla, säädä sitten
leikkauksia 45° ja 90° kulmissa	kallistuskulman osoitin on väärin kohdistettu	leikkuulaikkaa ja tarkista sen kulma
Leikattava materiaali tukkii terän	Leikkauselementti ei ole tasaisesti kiinnitetty ohjaimeen, puu on vääntynyt tai terän reuna ei ole suorassa kulmassa elementtiin nähden	Tarkista ja korjaa ohjain tai terä tai vaihda leikattava puupala
Leikattava materiaali tukkii halkaisuveitsen	Terä ei ole oikein kohdistettu	Tarkista, että halkaisuveitsi on linjassa terän kanssa
Saha leikkaa vinosti, epätasaisesti, leikkaukset ovat epätarkkoja	a. Tylsä teräb. Leikkuulevy on asennettu toisin päinc. Likainen teräd. Väärä terävalintae. Likainen työtaso, joka estää leikattavan elementin oikean syötön	a. Vaihda leikkuulevytb. Kiinnitä leikkuulevy oikeinc. Puhdista ja poista rasva terästäd. Vaihda terä tehtävään omistettuune. Puhdista työtaso -paremman, sileän pinnan saamiseksi se voidaan vahata
Leikattava materiaali heitetään pois terästä	a. Epätasaisesti kiristetty halkaisuveitsib. Halkaisuveitsi ei ole linjassa terän kanssa c. Halkaisuveistä ei ole kiinnitettyd. Käyttäjä vapauttaa leikatun elementin liian aikaisin, minkä seurauksena sitä ei leikata kokonaane. Terä on kulunut	a. Kohdista halkaisuveitsib. Asenna ja kohdistahalkaisuveitsi teräänc. Kiinnitä halkaisuveitsid. Paranna leikatun elementin kanssa työskentelyteknikkaae. Vaihda leikkuulevy
Leikkuulevyä ei voi kallistaa tasaisesti	Likainen kallistusmekanismi leikkeistä	Puhdista kallistusmekanismi
Terä ei kiihdy käyttönopeuteen	Jatkokaapeli liian pitkä	Käytä lyhyempää jatkojohtoa
Kone tärisee voimakkaasti	a. Kone ei seiso vakaasti pinnalla.	a. Aseta kone vaakatasoon tai aseta se toiseen, tasaiseen paikkaan

FI

b. Vioittunutleikkuulevy.

b. Vaihda viallinenleikkuulevy
