BRUKSANVISNING SBBD-2800MAX MSW

- Når savklingen og spaltekniven er monteret på forhånd, monteres klingebeskyttelsen på spaltekniven.

3.4. Rengøring og vedligeholdelse

a. Strømstikket er ikke tilcluttet

Virkning

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn	Bordsag
Modell	MSW-SBBD-2800MAX
Forsyningsspenning [V~] /Frekvens [Hz]	230 / 50
Nominell effekt [W]	2000
Beskyttelsesklasse	I
IP-klasse	IP44
Elektrisk motor driftssyklus	S6 40 % (4 min. under belastning / 6 min. tomgang uten belastning)
Mål [bredde x dybde x høyde; mm].	1690 x 1520 x 860
Vekt [kg]	54
Arbeidsflatemål [mm]	800 x 550 (+ 800 x 400)
Hastighet Ingen belastning[rpm]	2800
Skjæredybde	83 mm i 90° vinkel
	49 mm i 45° vinkel
Parametere for skjæreskive[mm]	ø315 (monteringshull ø30 mm) x 3 tykkelse; 24tenner
Støynivå LwA[dB (A)]	105.1
LydtrykknivåLpA[dB(A)]	98.1

1. Generell beskrivelse

Bruksanvisningen er ment som hjelp til sikker og pålitelig bruk. Produktet er utformet og produsert i henhold til strenge tekniske indikasjoner, ved bruk av de nyeste teknologier og komponenter, og opprettholder de høyeste kvalitetsstandarder.

LES OG FORSTÅ DENNE BRUKSANVISNINGEN N∅YE F∅R DU STARTER ARBEIDET.

For å sikre at apparatet fungerer lenge og pålitelig, må du sørge for å bruke og vedlikeholde det på riktig måte i henhold til retningslinjene i denne bruksanvisningen. Tekniske opplysninger og spesifikasjoner i denne bruksanvisningen er aktuelle. Produsenten forbeholder seg retten til å gjøre endringer for å forbedre kvaliteten. Under hensyntagen til den tekniske utviklingen og muligheten for å redusere støy, er enheten designet og bygget på en slik måte at risikoen som følge av støyutslipp reduseres til et lavest mulig nivå.

Forklaring av symboler

CE	Produktet oppfyller kravene i relevante sikkerhetsstandarder.
	Les bruksanvisningen før bruk.
	Resirkulerbart produkt.
	ADVARSEL! eller FORSIKTIG! eller HUSK! Gjelder for den aktuelle situasjonen (generelt advarselsskilt).
	Bruk hørselsvern. Eksponering for støy kan forårsake hørselstap.
	Bruk vernebriller.
	Bruk en støvmaske (åndedrettsvern).
	Bruk vernesko.

		Bruk justerbare verner.
		Bruk en vernedrakt.
		OBS!!! Fare for elektrisk støt!
		OBS!!! Advarsel mot høy støy!
		OBS!!! Roterende elementer!
		Ikke rør!
		OBS!!! Skarpe, bevegelige deler av maskinen! Fare for skade eller kutt av fingre/lemmer.
		Kun til innendørs bruk.
		Merk av retningen for kontinuerlig (roterende) drift av enheten.
		ADVARSEL - fare for tilbakeslag!

OBS!!! Illustrasjoner i denne bruksanvisningen er bare opplysende og kan skille seg fra produktets egentlige utseende når det gjelder detaljer.

2. Sikkerhet ved bruk

OBS!!! Les alle sikkerhetsadvarsler og instruksjoner. Hvis advarslene og instruksjonene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlig personskade eller død.

Begrepet "enhet" eller "produkt" i advarslene og beskrivelsen i bruksanvisningen refererer til:

Bordsag

2.1. Elektrisk sikkerhet

a) Støpselet må passe til stikkontakten. Ikke modifiser støpselet på noen måte. Originale støpsler og samsvarende stikkontakter vil redusere risikoen for elektrisk støt.
b) Unngå kontakt med jordede deler som rør, radiatorer, komfyrer og kjøleskap. Det er økt risiko for elektrisk støt hvis kroppen din er jordet og kommer i kontakt med utstyr som er direkte utsatt for regn, våte overflater og arbeid i fuktige omgivelser. Vann som trenger inn i utstyret øker risikoen for skade på utstyret og elektrisk støt.
c) Ikke ta på enheten med våte eller fuktige hender.
d) Ikke bruk ledningen på feil måte. Bruk den aldri til å bære apparatet eller til å trekke støpselet ut av stikkontakten. Hold kabelen borte fra varmekilder, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.
e) Det er forbudt å bruke utstyret hvis strømledningen er skadet eller viser synlige tegn på slitasje. En skadet strømledning bør skiftes ut av en kvalifisert elektriker eller produsentens service
f) For å unngå elektrisk støt må du ikke senke ledningen, støpselet eller enheten i vann eller andre væsker. Ikke bruk apparatet på våte overflater.
g) OBS – LIVSFARE! Ved rengjøring eller bruk av utstyret, må det aldri dyppes i vann eller andre væsker.
h) Ikke bruk utstyret i rom med svært høy luftfuktighet / i umiddelbar nærhet av vanntanker!
i) Utstyret kan ikke bli våt. Fare for elektrisk støt!

2.2. Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet ryddig og godt opplyst. Uorden og dårlig belysning kan føre til ulykker. Vær forutseende, se hva du gjør og bruk sunn fornuft når du bruker enheten.
b) Ta kontakt med produsentens service, hvis du er i tvil om produktet fungerer som det skal eller hvis du har oppdaget noen skader.
c) Produktet kan bare repareres av produsentens service. Ikke forsøk å utføre reparasjoner selv!
d) Ved brann skal du bruke et brannslukningsapparat med pulver eller karbondioksid (CO2) (beregnet for bruk på strømførende elektrisk utstyr) for å slukke brannen.
e) Ingen barn eller uvedkommende har adgang til arbeidsområdet. (Uoppmerksomhet kan føre til tap av kontroll over enheten.)
f) Bruk utstyret på et godt ventilert sted.
g) Støv og rusk genereres under driften av enheten. Beskytt tilskuere mot deres skadelige effekter.
h) Sikkerhetsklistremerkene skal kontrolleres regelmessig. Hvis klistremerkene er uleselige, skift dem ut.
i) Behold bruksanvisningen for fremtidig referanse. Hvis produktet overføres til tredjepersoner, skal bruksanvisningen leveres sammen med produktet.
j) Elementer av emballasjen og små monteringselementer skal oppbevares utilgjengelig for barn.
k) Hold enheten borte fra barn og dyr.
I) Når du bruker dette utstyret sammen med annet utstyr, må du også følge de andre bruksanvisningene.

.Husk! Beskytt barn og andre personer mens du bruker utstyret.

2.3. Personlig sikkerhet

a) Det er forbudt å bruke utstyret i tilfelle tretthet, sykdom, påvirkning av alkohol, narkotika eller medisiner som i vesentlig grad begrenser evnen til å håndtere utstyret.
b) Utstyret kan betjenes av personer i god fysisk stand, dyktige og skikkelig opplærte personer som har lest denne håndboken og har fått opplæring i HMS på arbeidsplassen.
c) Maskinen er ikke ment å brukes av personer (inkludert barn) med reduserte mentale, sensoriske eller intellektuelle funksjoner eller personer som mangler erfaring og/eller kunnskap med mindre de er under oppsyn eller har blitt instruert av en person som er ansvarlig for deres sikkerhet om hvordan de skal betjene maskinen.

d) Vær forsiktig og sunn fornuft når du bruker denne enheten. Et øyeblikks uoppmerksomhet under operasjonen kan føre til alvorlig personskade.
e) Bruk personlig verneutstyr som kreves for arbeid med maskinen spesifisert i punkt 1 i forklaring av symbolene. Bruk av passende, sertifisert personlig verneutstyr reduserer risikoen for skade.
f) For å forhindre utilsiktet oppstart, sørg for at bryteren er i av-posisjon før du kobler utstyret til en strømkilde.
g) Ikke overvurder dine evner. Opprettholde kroppens balanse i løpet av arbeid med utstyret. Dette gir bedre kontroll over utstyret i uventede situasjoner.
h) Ikke bruk løse klær eller smykker. Hold håret, klærne og hanskene unna bevegelige deler. Løse klær, smykker eller langt hår kan sette seg fast i bevegelige deler.
i) Hvis det skal kobles en sugeslange til utstyret, kontroller at den er riktig tilkoblet og festet. Bruk av støvavsug kan redusere farene forbundet med støv.
j) Fjern alle justeringsverktøy eller skrunøkler før du slår på utstyret. Et justeringsverktøy eller en skrunøkkel som er igjen i en roterende del av utstyret kan forårsake kroppsskade.
k) Det anbefales å bruke øye-, hørsels- og åndedrettsvern.
I) Apparatet er ikke et leketøy. Barn bør overvåkes for å sikre at de ikke leker med apparatet.
m) Ikke stikk hendene inn i arbeidsenheten!

2.4. Sikker bruk av utstyret

a) Ikke overbelast enheten. Bruk passende verktøy. Et riktig valgt produkt vil gjøre en bedre og sikrere jobb det er designet for.
b) Ikke bruk apparatet hvis "ON/OFF"-bryteren ikke fungerer som den skal (apparatet slås ikke av og på). Utstyret som ikke kan kontrolleres med bryteren er farlige, kan ikke være i drift og må repareres.
c) Ta støpselet ut av stikkontakten før du begynner justering, skifter tilbehør eller lagrer utstyret. Dette reduserer risikoen for utilsiktet aktivering.
d) Koble apparatet fra strømforsyningen før justering, rengjøring og vedlikehold påbegynnes. Dette reduserer risikoen for utilsiktet aktivering.
e) Oppbevar ubrukt produkt utilgjengelig for barn og alle som ikke er kjent med enheten eller denne håndboken. Produkter er farlige når de brukes av uerfarne brukere.
f) Hold produktet i god teknisk stand. Før hver bruk må du kontrollere at det ikke er generelle skader, spesielt at det ikke er sprekker i bevegelige deler eller elementer, og at det ikke er andre forhold som kan påvirke sikker bruk av

enheten. Hvis du oppdager skader, må du levere enheten til reparasjon før bruk.

g) Oppbevar enheten utilgjengelig for barn.

h) For å sikre at enheten fungerer som den skal, må du ikke fjerne de fabrikkmonterte beskyttelsene eller løsne skruene.

i) Ved transport og flytting av utstyret fra oppbevaringsstedet til driftsstedet, følg HMS-reglene for manuelt transportarbeid som gjelder i landet der utstyret skal brukes.

j) Unngå situasjoner der enheten slutter å fungere under bruk på grunn av for stor belastning. Dette kan føre til overopphetning av drivkomponentene og resultere i skade på utstyret.

k) Ikke ta på leddede deler eller tilbehør med mindre enheten er koblet fra strømkilden.

m) Ikke la enheten være slått på uten tilsyn.

n) Rengjør enheten regelmessig for å unngå at det samler seg fastgrodd smuss.

o) Det er forbudt å bearbeide to gjenstander samtidig.

p) Det er forbudt å modifisere konstruksjonen av utstyret for å endre dets parametere eller oppbygning.

q) Hold utstyret borte fra ild og varmekilder.

r) Ikke overbelast enheten.

s) Når du arbeider med enheten, anbefaler vi spesiell forsiktighet for å unngå alvorlig skade eller amputasjon av lemfragmenter.

OBS!!! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten.

3. Bruksanvisning

Enheten er designet for å kutte gjenstander med begrensede dimensjoner og laget av egnede materialer. Motoren har overbelastningsbeskyttelse - i tilfelle overoppheting vil den slå seg av automatisk. Omstart vil være mulig etter at enheten er avkjølt.

- Etter hver innstillingsendring anbefales det å utføre et kontrollkutt først

• Etter at maskinen er slått på og før du begynner å kutte, vent til kutteskiven har nädd maksimal hastighet.

• Tilpasning av kutteskivene:

• 24 tenner - myke materialer, stor mengde sjetonger, grovt kutt;

• 48 tenner - harde materialer, liten mengde spon, presis skjæring

- Sikkerhetstips for arbeid med enheten:

• Kontroller at alt monteringsutstyr og tilbehør er godt festet, spesielt bladbeskyttelsen.
  ○ Ta hensyn til ytre forhold (f.eks. vær, belysning) under drift.
  ○ Bruk enheten med sikkerhetsvern när det er mulig
• Før du starter, sørg for at kappeskiven ikke kommer i kontakt med noen del av huset eller med arbeidsstykket.
• Se aldri direkte inn i laserstrålen med det blotte øye.
• Ikke skyv arbeidsstykket direkte på linje med bladet med hendene - bruk alltid en skyve eller annet element om mulig.
• Det anbefales å bruke et støvavsugssystem.
• Sikre arbeidsstykket (f.eks. ved hjelp av ekstra blokker, bord osv.)
  Se opp for tilbakeslaget, som er hyppig når du arbeider med en slik enhet - observer arbeidsstykket nøye, ikke trykk for mye på sagbladene, og vær spesielt forsiktig når du skjærer uregelmessig formede gjenstander.
  Pass på at det ikke er fremmedlegemer i gjenstanden som skal kuttes, som spiker, skruer, bolter, steiner osv.

- Til tross for bruk av enheten som tiltenkt og tar nødvendige forholdsregler, er det alltid risikofaktorer som ikke helt kan utelukkes, som:

• berøre kutteskiven på et ubeskyttet sted
• blir trukket inn av en roterende kutteskive
• tilbakeslag av avkuttede gjenstander og deres resten
  ○ sprekker i kutteskiven
• utstøting av partikler fra defekte kutteskiver
• hørselsskader på grunn av mangel på passende eller tilstrekkelig beskyttelse
  ○ skadelig støvtørking av trerester ved bruk i trange rom

Brukeren har ansvar for eventuelle skader som skyldes ikke-tiltenkt bruk.

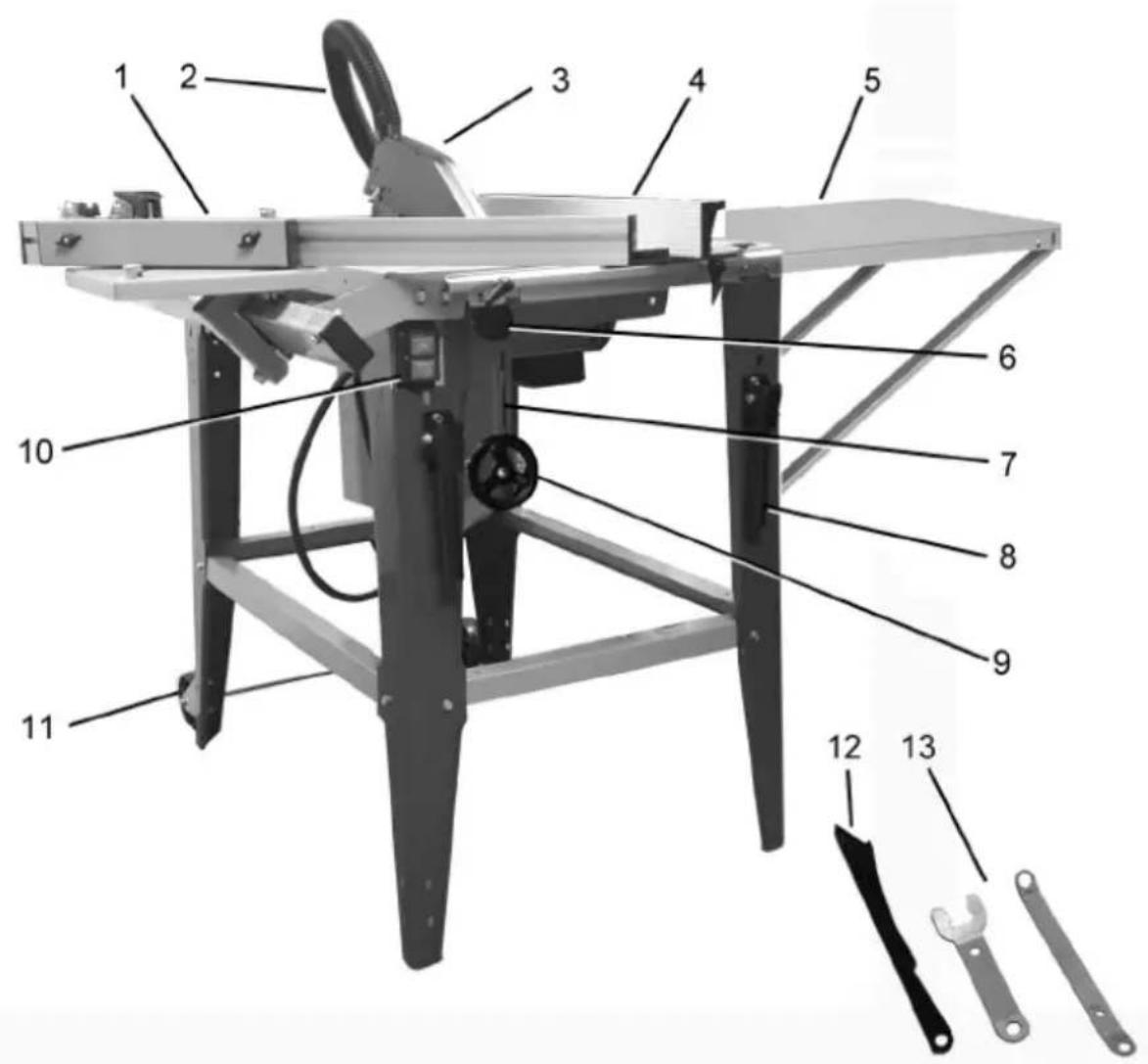

3.1. Produktoversikt

1. Vinkelguide
2. Støvavsugsslange
3. Bladbeskytter
4. Parallel guide
5. Forlengelse av benkeplaten
6. Justeringsknapp for bladvinkel
7. Skala for justering av bladhøyde
8. Transporthåndtak (x2)
9. Knott for justering av bladets høyde
10. Strømbryter
11. Transporthjul
12. Pusher
13. Flatnøkler

3.2. Forberedelse til bruk

3.2.2 PLASSERE ENHETEN

Enheten bør plasseres på en måte som sikrer god sirkulasjon og manøvreringsfrihet for operatøren. Hold en minimumsavstand på 1 m fra hver vegg på enheten. Utstyret skal holdes borte fra alle varme overflater. Bruk alltid enheten på en jevn, stabil, ren, brannsikker og tørr overflate og utilgjengelig for barn og personer med nedsatt mentale, sensoriske og intellektuelle funksjoner. Plasser enheten på en slik måte at støpselet når som helst kan nås. Pass på at utstyrets strømforsyning er i samsvar med dataene på typeskiltet!

3.2.3 MONTERING AV ENHETEN

a) STATIV OG BENKEPLATE

a b

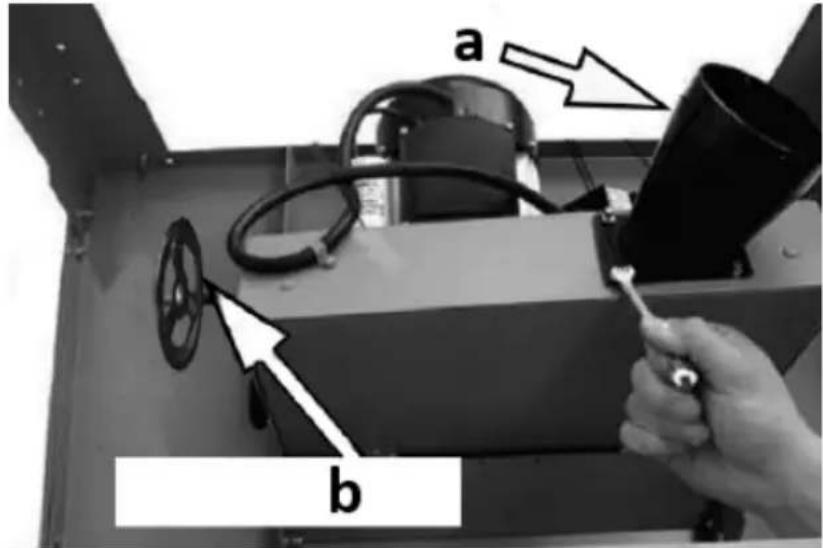

• Pass på at bladet er skjult inne i enheten ved å justere det med høydejusteringsknappen (b). Sett så stativet opp ned på benkeplaten – gjerne på et mykt underlag for ikke å skade det.
• Fest sugekontakten (a) til motorhuset med 4 skruer med en 7 mm fastnøkkel.

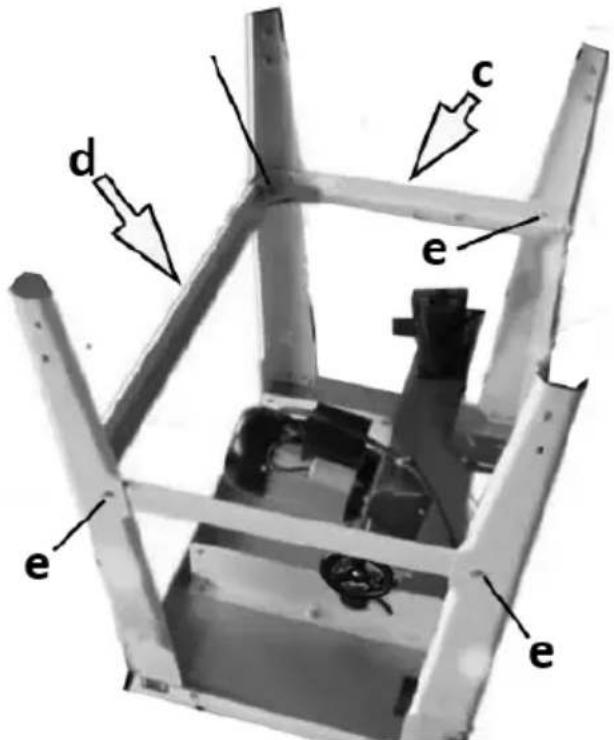

d c e e e

- Skru 4 ben til benkeplaten med skruer, 2 skiver og muttere. For nå, stram dem bare litt.

VIKTIG: benet med plass for montering av PÅ/AV-bryteren skal monteres på venstre side, dvs. vendt mot knivhøydejusteringsknappen.

- Monter tverrstengene mellom bena med andre bolter med skiver og muttere. For nå, stram dem bare litt.

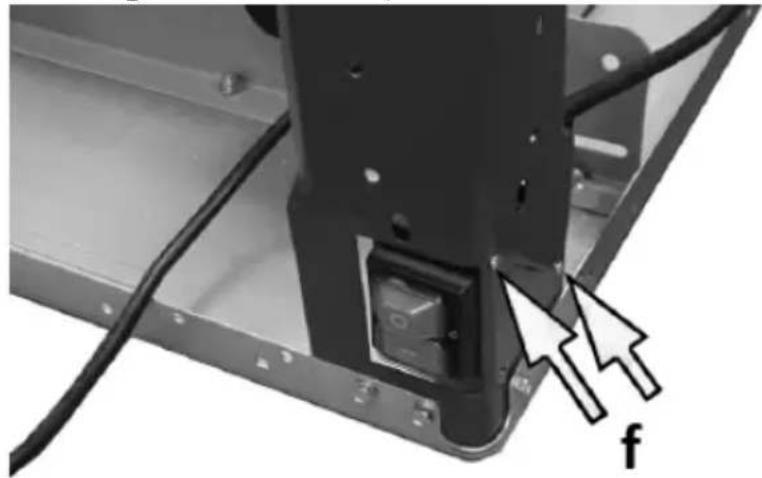

- Trekk PÅ/AV-bryterkabelen fra forsiden gjennom hullet i monteringsbasen for bryteren på det ene bena og fest bryteren med 2 selvskruende skruer (f).

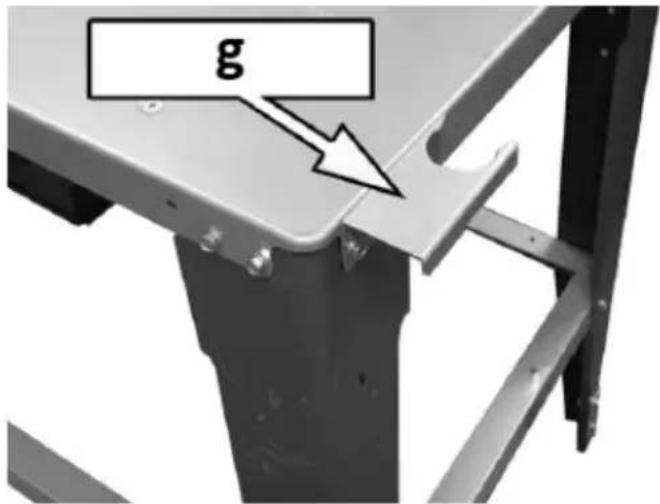

g

- Løsne skruene på hjørnet av benkeplaten diagonalt mot hjørnet med bryteren og skru dem til toppen av støvavsugsslangebraketten (g) - vist på bildet over med toppen stående på bena.

- Sett benkeplaten tilbake på føttene på en flat, stabil og jevn overflate.

- Etter å ha kontrollert at bordet er plant og at bena er jevnt fordelt fra hverandre, kan du stramme til alle skruene som fester dem.

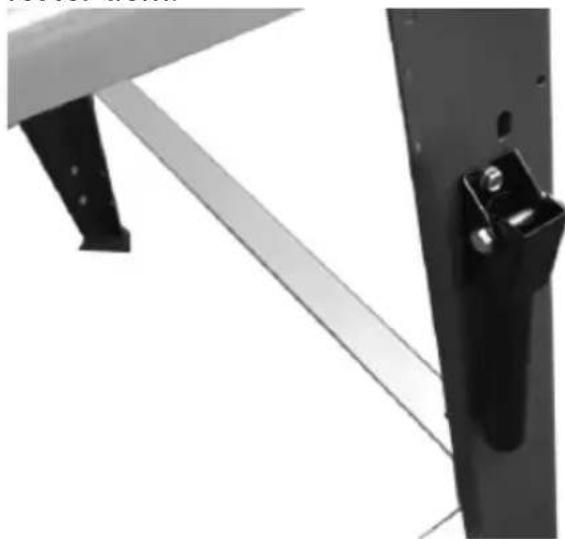

- Fest transporthåndtakene til bena på den ene siden av bordet med skruer, 2 skiver og muttere.

• Trykk gummifoten på bunnen av hvert ben.

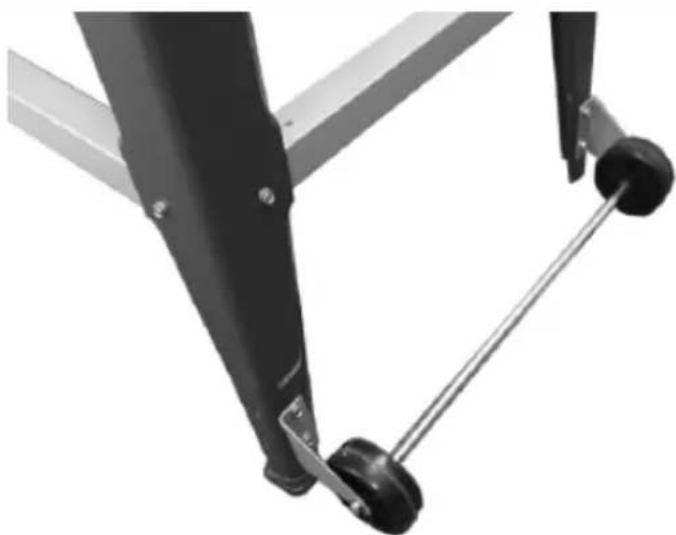

- Skru fast akselen med transporthjulene til bena på motsatt side av transporthåndtakene.

VIKTIG: De monterte hjulene skal nesten berøre bakken som enheten står på.

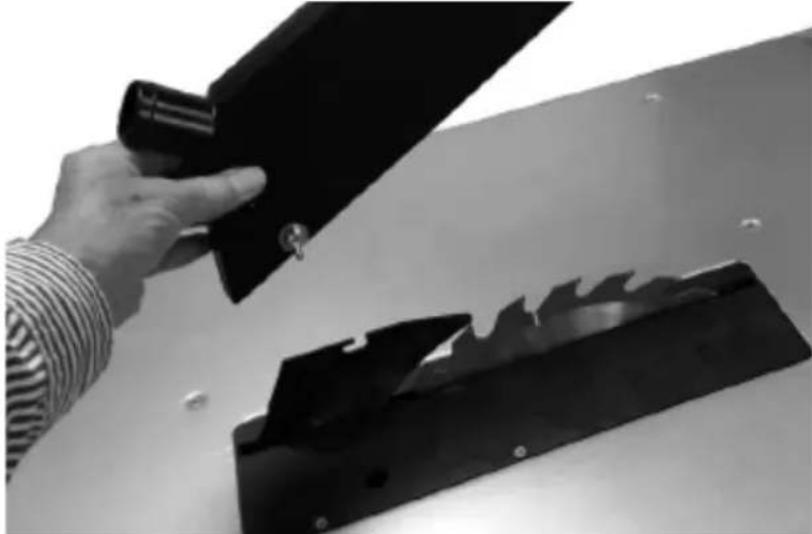

b) SKJÆREBLAD OG KNIVBESKYTTELSE

VIKTIG: for transport er spaltekniven med bladet til kutteskiven festet i ekstremt lav posisjon. Før du monterer knivvernet, sørg for at kappeskiven er hevet slik at beskyttelsen ikke kommer i kontakt med kniven under drift.

- Koble fatningen i beskyttelsen til slissen i spaltekniven og trekk til låseskruen/mutteren for å sikre at beskyttelsen er nær bladet, men fortsatt går litt opp/ned og faller fritt.

VIKTIG: Ikke bruk maskinen uten at bladbeskyttelsen er installert. Pass på at vingemutteren til beskyttelsen ikke kommer i kontakt med arbeidsstykket.

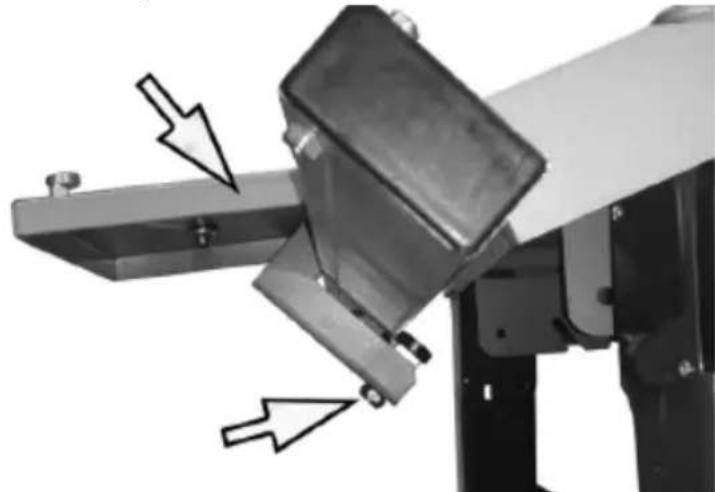

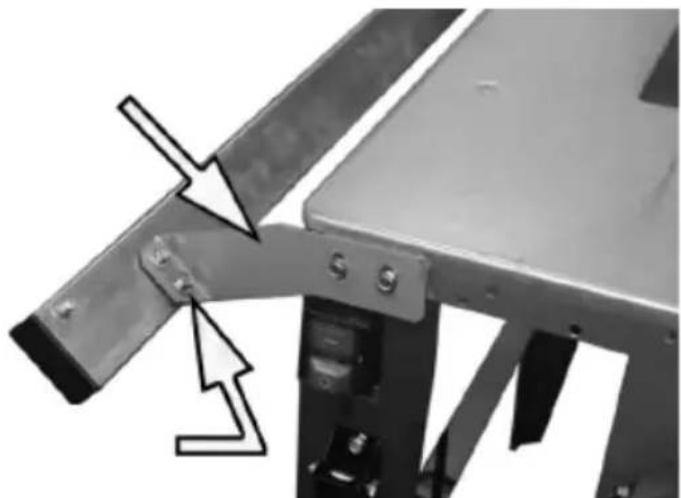

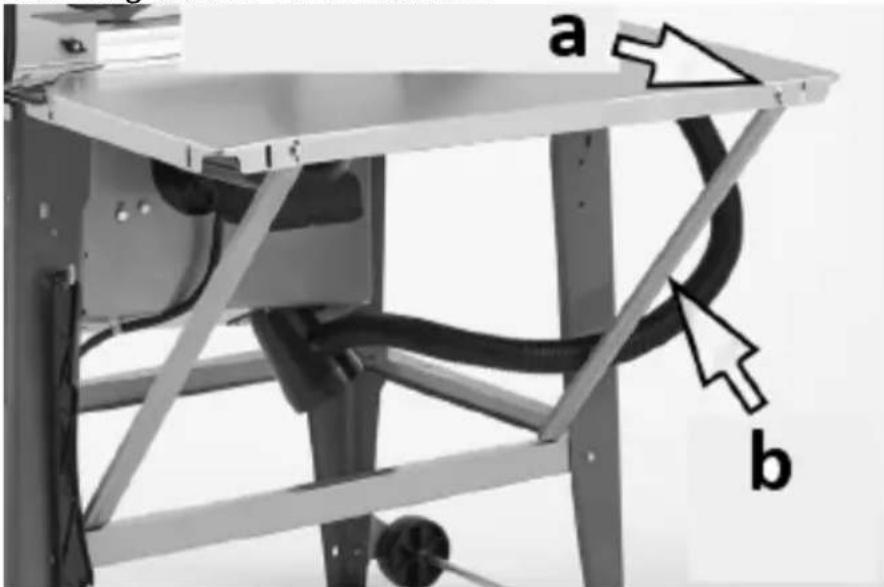

c) UTVIDELSE AV BENKEPLATE

Ved behov kan benkeplatens forlengelse monteres både på siden og på baksiden av bordet. Avhengig av plasseringen, bruk en kort eller lang brakett for å fikse den:

a b

- Avhengig av plasseringen av benkeplatens forlengelse, fest den med brakettene (b) til de merkede hullene (a) ved hjelp av de vedlagte skruene, skivene og mutrene - ikke stram skruene ennå.

- Etter å ha kontrollert at benkeplateforlengelsen er vannrett, stram til skruene som fester den.

d) TILKOBLING AV ST∅VFJERENDE ELEMENTER

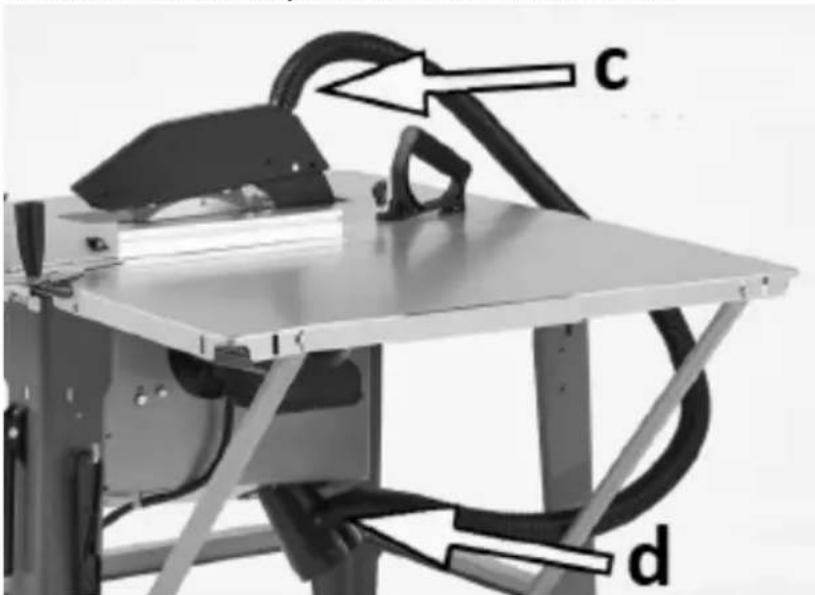

c d

- Koble støvavsugsslangen først til bladbeskyttelsen (c) og den andre enden til støvavsugskoblingen nederst på bordet (d).

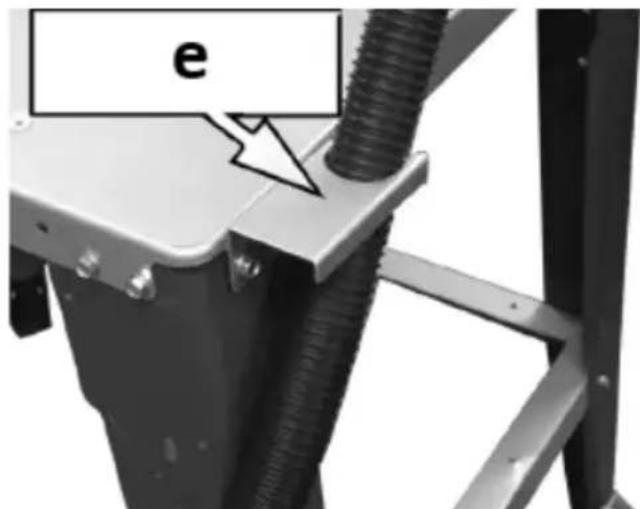

e

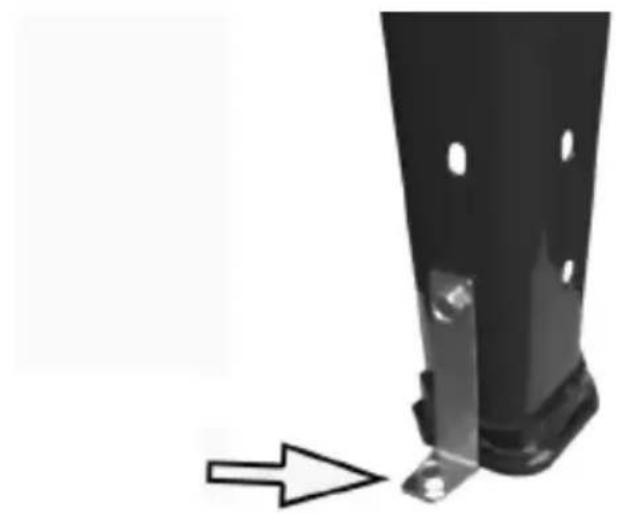

Når maskinen brukes permanent på samme sted, kan den festes til bakken for stabilisering ved hjelp av vedlagte braketter og benskruer. En brakett for hvert ben - ordne monteringselementene på egen hånd.

- Skyv den langsgående føringen inn i støtteskinnen og stram låsespakene for å låse den på plass.

- Sett den langsgående føringen (a) inn i glideskinnen, og fest 200 mm vognbolter (b) langs den. Sett 2 skruer gjennom de

dedikerte hullene i skinnen og stram dem med vingemuttere

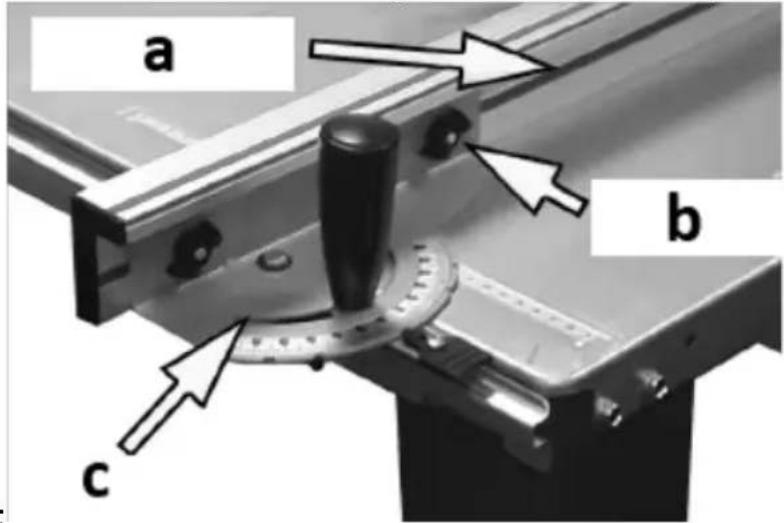

a b c

(c):

- Fest plastpluggene til endene av den langsgående føringen. MERK: den langsgående føringen kan monteres vertikalt eller på siden.

- Skyv den langsgående føringsenheten inn i skinnen og stram låsespakene for å låse den på plass.

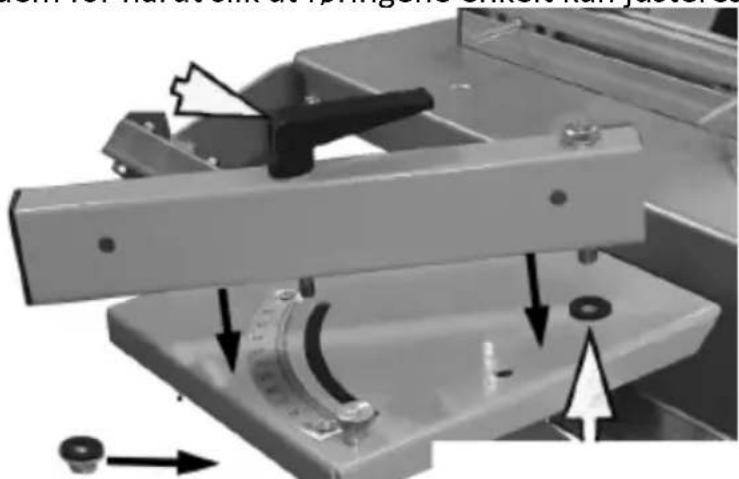

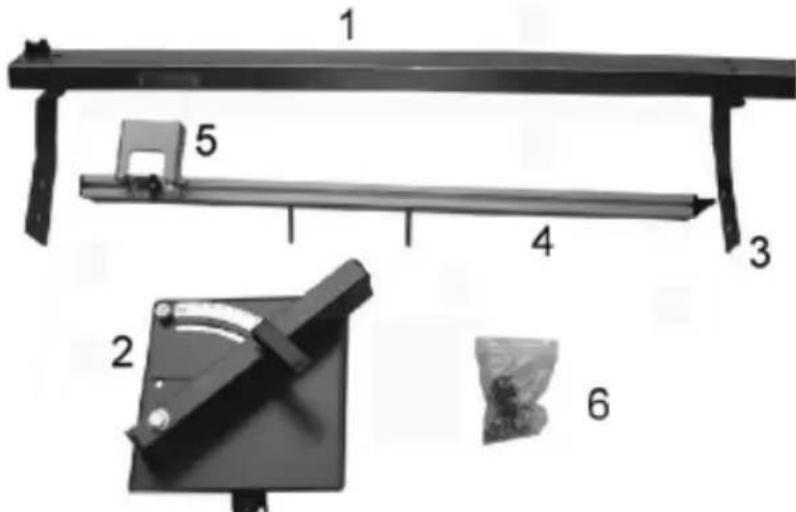

g) MONTERING AV VINKELGUIDEMONTERING

1 5 4 3 2 6

1. Føringsskinne
2. Vinkeljusteringselement
3. Brakett (x2)
4. Bar

5. Sammenleggbar holdeskyver

6. Skru ut skruene på toppen av benet og bruk dem til å feste brakettene til venstre side av bordet.

7. Skru styreskinnen til brakettene ved hjelp av de gjengede hullene på siden av skinnen:

- Sett føringen inn i skinnen og fest den for å unngå å falle ut ved å stramme det nedre lageret mot føringen - med en 17 mm skiftenøkkel:

- Skyv styrebraketten inn i det gjengede matehullet og fest det på plass med en enkelt 13 mm skrue. Installer plastskiver mellom føringene og mateåpningene deres og ikke stram dem for hardt slik at føringene enkelt kan justeres i vinkel.

- Fest deretter låsespaken ved hjelp av skivene over og under braketten og stram alt fra undersiden med 12 mm muttere.

- Kontroller at føringsbraketten beveger seg fritt og at låsespaken fungerer jevnt:

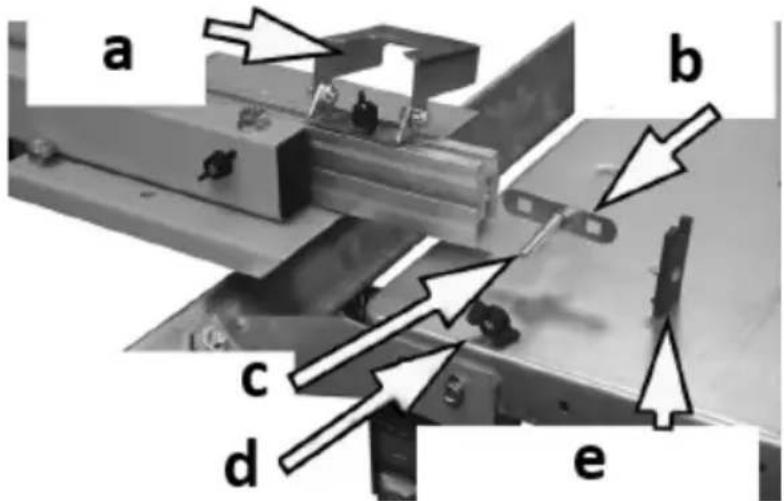

a b c d e

- Skyv føringen inn i skinnen ved å føre skyvevognen gjennom bakplatene som glir langs sporet. Skruene skal settes gjennom spesielle hull i føringen og strammes med vingemuttere.

- Fest den sammenleggbare skyveren på føringen ved å skyve vognen og støtteplaten langs skinnen og låse den med vingemuttere.

- Etter å ha installert alle disse elementene, fest plastpluggene til endene av guiden med selvskruende skruer.

a. Krok for oppbevaring
b. Håndtaket er langsgående kutt
c. Kombinasjonsnøkler
d. Pusher

• Skru kroken til benet i et spesialdesignet hull.
• Oppbevar den langsgående kutteren og begge kombinasjonsnøkler på den vedlagte kroken.

3.3. Arbeider med enheten

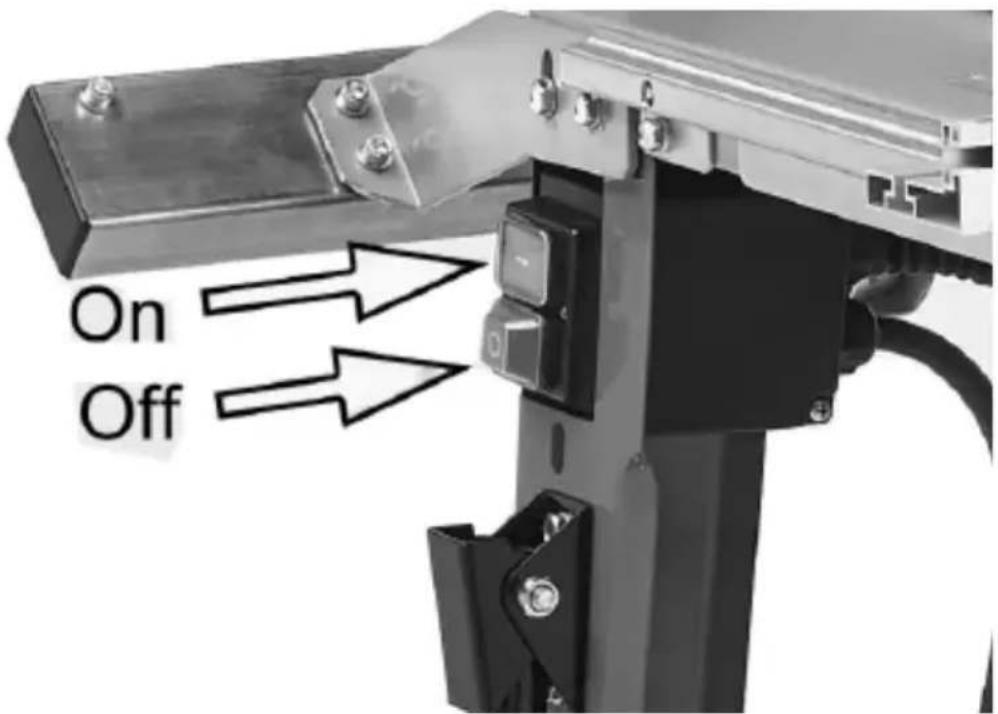

3.3.1 Start/stopp

On Off

- For å starte maskinen, trykk på den grønne "I" (På)-knappen på strømbryteren og skjærebladet vil begynne å rotere.

VIKTIG: Vent en stund etter at du har slått på maskinen før du foretar kutt slik at skjærebladet kan nå full driftshastighet.

- For å slå av maskinen, trykk på "O" (Av)-knappen på strømbryteren. VIKTIG: Slå av maskinen først etter at arbeidsstykket er kuttet. Etter utkobling vil kutteskiven fortsette å gå en stund.

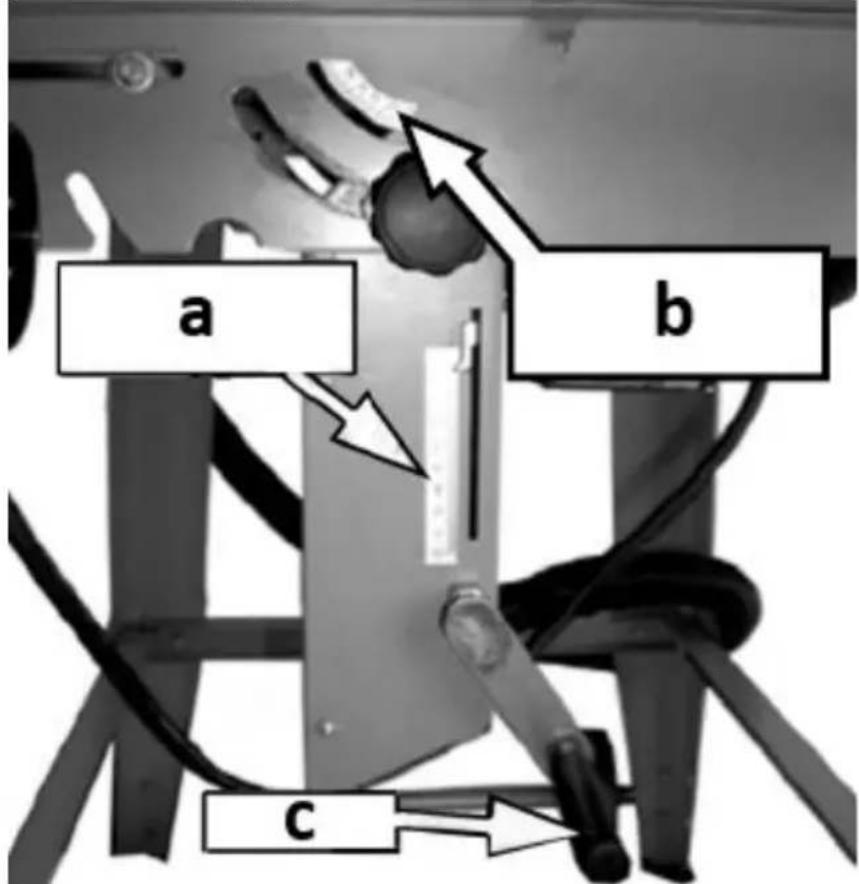

3.3.2 Justering av bladets høyde/vinkel

a b c

a) Bladhøydeindikator
b) Bladtiltindikator (fasvinkel)
c) Knott for justering av bladets høyde

- For å stille inn ønsket høyde på bladet (skjæring), juster det med knotten nederst på benkeplaten. Skalaen angir bladets høyde over benkeplaten.

- For å justere vinkelen på bladet, slipp knottene som fester dem i begge ender av enheten, vipp deretter kutteskiven og drivverket i ønsket vinkel - se indikatoren under benkeplaten. Stram deretter knivvinkelknottene igjen.

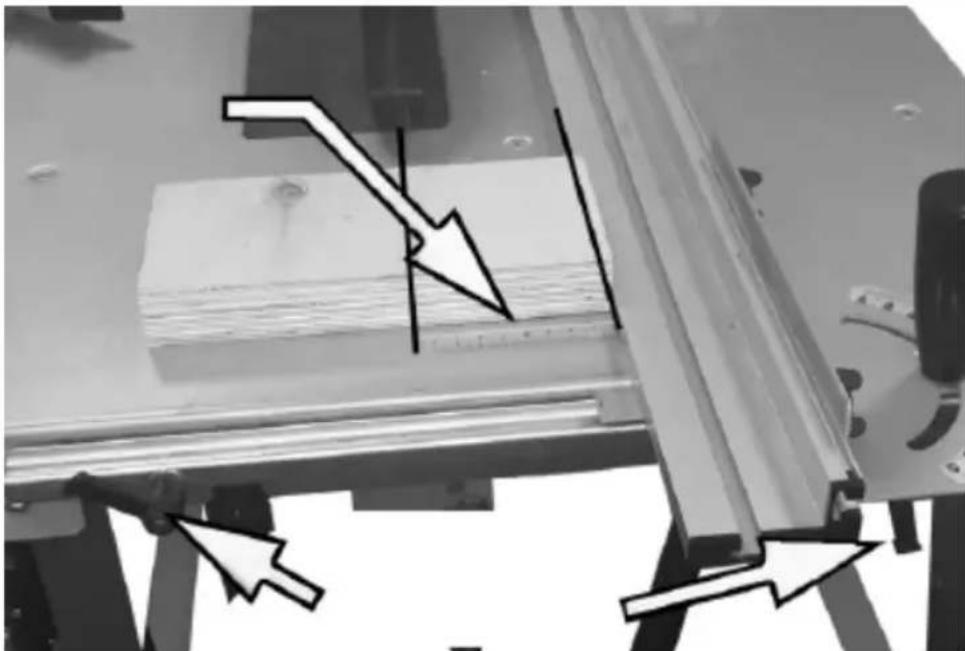

3.3.3 Justering av parallellføringen

• Slipp spakene som holder det parallelle styret og still inn ønsket avstand i henhold til den markerte skalaen ved å skyve stangen langs benkeplaten (se bildet over).
• Etter å ha satt sverdet i ønsket posisjon, stram spakene igjen.

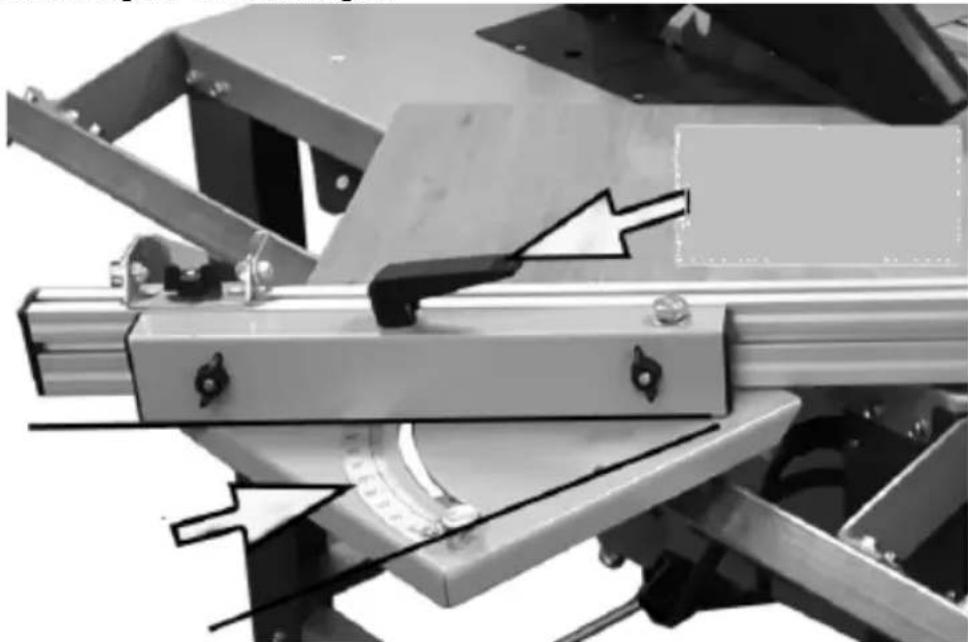

3.3.4 Justering av tverrføringen

• Løsne spaken på tverrskinnen og sett føringen i ønsket vinkel i henhold til skalaen (se bildet over).
• Etter å ha stilt inn ønsket vinkel, stram igjen spaken som holder styremekanismen.
• Om nødvendig kan du demontere vinkelføreren ved å løsne de 2 vingemutterne som holder den eller flytte den i en annen retning eller feste den i liggende stilling. De bør etterstrammes etter hver endring av posisjon.

3.3.5 Å lage langsgående kutt

• Bruk alltid parallellføringen när du gjør slike kutt.

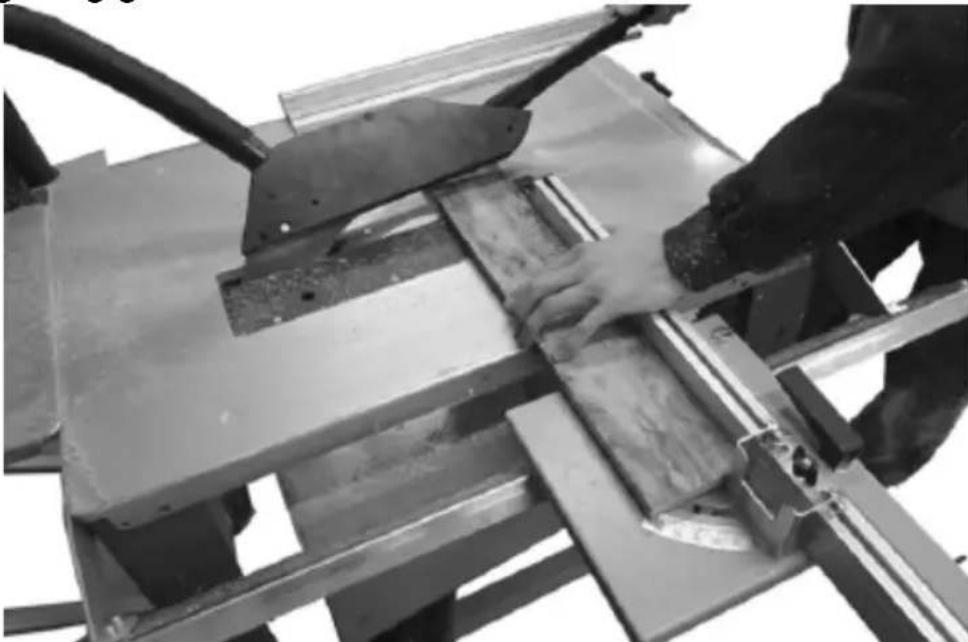

• Etter å ha slått på maskinen og ventet på at skjærebladet skal nå sin arbeidshastighet, plasser elementet som skal kuttes på benkeplaten og skyv det deretter sakte for hånd langs parallellføringen mot bladet, men ikke lenger enn inn i bladbeskyttelsen.

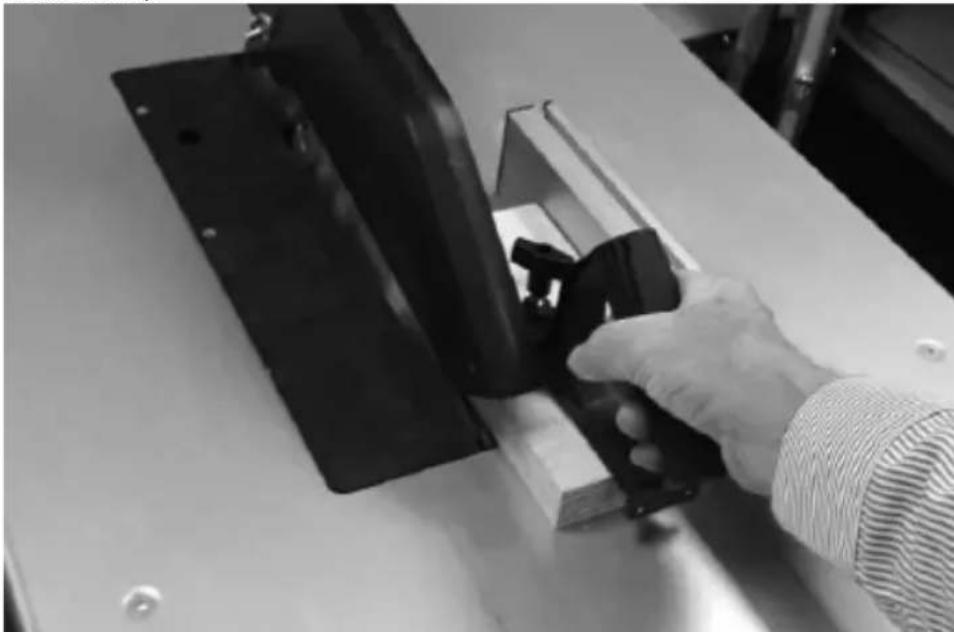

• Bruk den vedlagte skyveren eller - spesielt for små deler - et spesielt håndtak for å kutte restene av elementet (se bildet nedenfor):

• For å kutte større elementer kan du bruke benkeplatens forlengelse.
• Bruk samme prosedyre for å kutte med bladet i vinkel. Hvis du trenger å foreta et nøyaktig kutt, kan du i tillegg bruke en gradskive mellom bladet og benkeplaten.

3.3.6 Kutting av små/smale arbeidsstykker

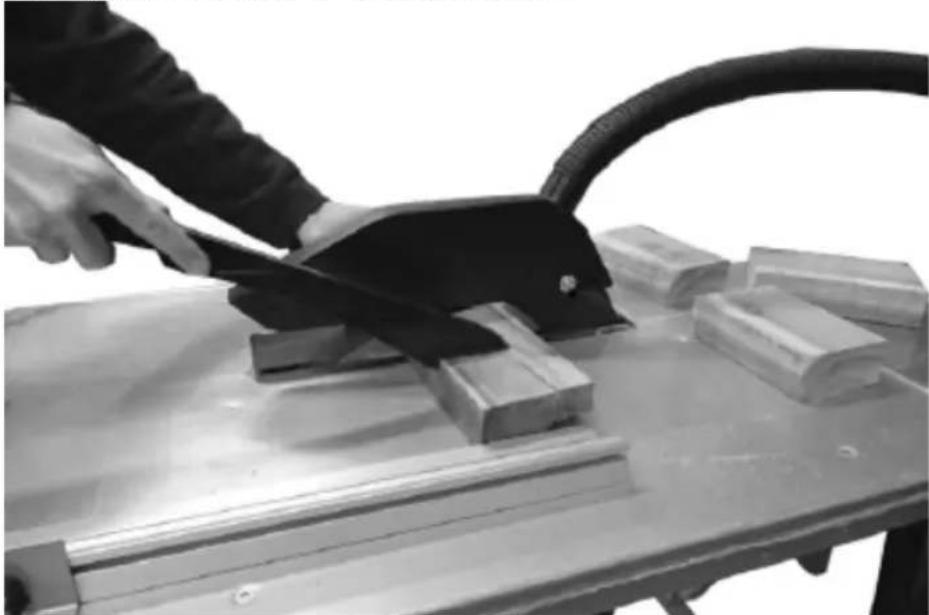

- For å kutte små/smale gjenstander, bruk den medfølgende skyveren, som holder operatørens hånd på sikker avstand fra bladet.

3.3.7 Kryss kutting

- Når du foretar tverrsnitt, bruk holdeskyveren og flytt elementet som skal kuttes langs den innstilte tverrføringen.

- Hold alltid delen av gjenstanden som skal kuttes, aldri delen som skal kuttes av.

3.4. Rengjøring og vedlikehold

a) Før hver rengjøring, justering og bytting av tilbehør, og også når utstyret ikke er i bruk, trekk ut støpselet og la utstyret kjøle seg ned.
- Vent til alle roterende deler på maskinen har stanset.
b) Kun rengjøringsmidler som ikke inneholder etsende stoffer skal brukes til å rengjøre plastdeler.
c) • Etter rengjøring må alle delene tørkes grundig før du bruker utstyret igjen.
d) • Oppbevar utstyret på et kjølig og tørt sted, beskyttet mot fuktighet og direkte sollys.
e) Det er forbudt å sprøyte utstyret med en vannstråle eller dyppe utstyret i vann.
f) Pass på at det ikke kommer vann inn i ventilasjonsspaltene i huset.
g) Ventilasjonsspaltene skal rengjøres med en børste og trykkluft.
h) Utstyret må kontrolleres periodisk med tanke på dets tekniske effektivitet og eventuelle skader.
i) Bruk en myk klut til rengjøring.
j) Ikke bruk skarpe gjenstander og/eller metallgjenstander til rengjøring (f.eks. stålbørste eller metallspatel), da disse kan skade apparatets overflatemateriale.

MERK: når du fjerner kappeskiven, anbefales det å bruke vernehansker til bladet.

- Fjern hele bladbeskyttelsen, dvs. deksel og dekselinnsats festet til benkeplaten:

• Bruk spaken for justering av bladets høyde for å heve bladet så langt det går.
• Bruk to kombinasjonsnøkler, lås motoren og løsne mutteren som holder kutteskiven (standard høyregjenger):

• Demonter skjæreskivens klemring og deretter selve skiven ved å fjerne den fra motorspindelen og deretter forsiktig løfte den opp.

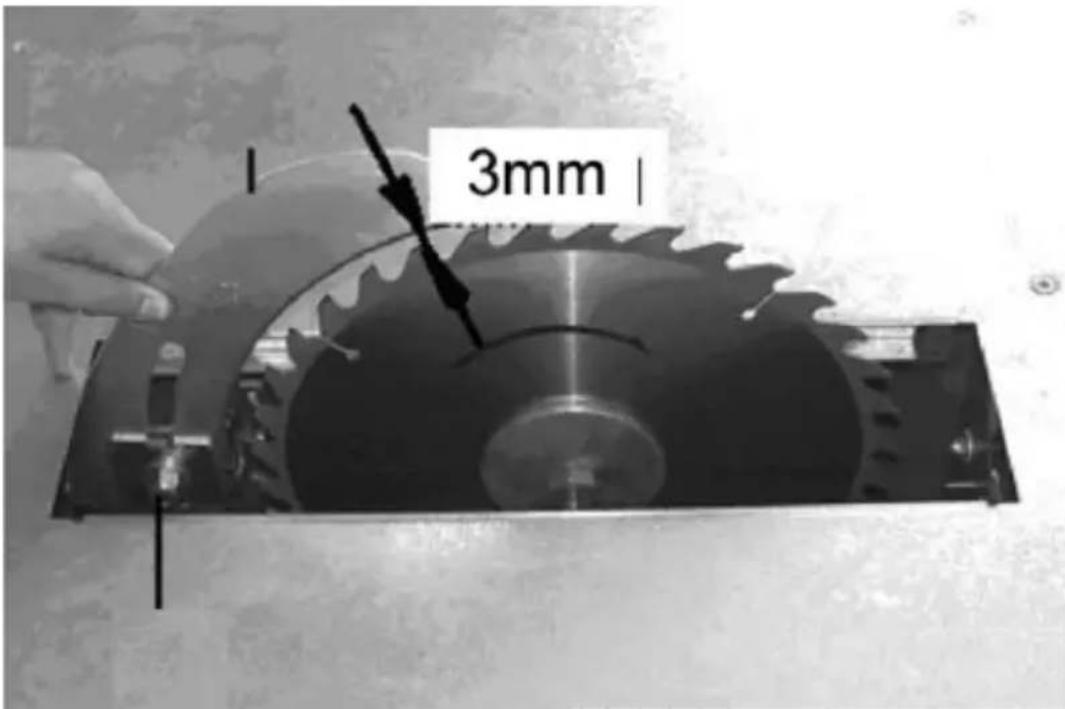

• Installer det nye bladet i omvendt rekkefølge av fjerning. VIKTIG: avstanden mellom bladbeskyttelsen og selve bladet skal være 2-5 mm:

3mm

- Kontroller riktigheten av monteringen av alle komponentene til enheten - også ved å starte maskinen kort "på tom".

MERK: Bruk kun kutteskiver som oppfyller de nødvendige standardene (EN847-1).

KASSERING AV BRUKTE ENHETER

Ved slutten av utstyrets levetid må dette produktet ikke kastes sammen med vanlig husholdningsavfall, men det skal leveres til et deponi som resirkulerer elektrisk og elektronisk utstyr. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Materialene som brukes i utstyret kan gjenbrukes i samsvar med deres merking. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.

PROBLEML∅SNING

Problem	Mulig årsak	Tiltak
Maskinen starter ikke	a. Støpsel ikke tilkobletb. Har gått sikringc. Defekt strømledning	a. Koble maskinen til strømb. Skift ut sikringen som har gåttc. Bytt strømledningen (av en kvalifisert person/tjenesteleverandør)
Det er umulig å gjøre nøyaktige	Benkeplaten er ikke vannrett eller	Planer først benkeplaten med et vater, juster deretter
kutt i en vinkel på 45° og 90°	vippevinkelindikatoren er feiljustert	kutteskiven og kontroller vinkelen
Materialet som kuttes blokkerer bladet	Det kuttede elementet er ikke jevnt festet til føringen, treet er skjevt eller kanten på bladet er ikke i rett vinkel på elementet	Kontroller og korriger føringen eller bladet eller bytt trestykket som skal kuttes
Materialet som kuttes blokkerer spaltekniven	Bladet er ikke riktig justert	Kontroller at spaltekniven er montert på linje med bladet
Sagen skjærerskjevt, ujevnt, kuttene er upresise	a. Sløvt bladb. Skjæreskiven monteres omvendtc. Skittent bladd. Feil bladvalge. Skitten benkeplate som hindrer korrekt tilførsel av elementet som skal kuttes	a. Skift ut kutteskiveneb. Fest skjæreskiven riktigc. Rengjør og avfett bladetd. Bytt bladet til det som er dedikert til oppgavene. Rengjør benkeplaten - for en bedre, jevn overflate kan den vokses
Materialet som kuttes kastes bort fra bladet	a. Ujevnt fastklemt spalteknivb. Splittekniven er ikke på linje med bladetc. Ingen spaltekniv er festetd. Det kuttede elementet frigjøres for tidlig av operatøren, som et resultat av at det ikke kuttes helte. Bladet er utslitt	a. Rett inn spalteknivenb. Installer og justerspaltekniven til bladetc. Fest spalteknivend. Forbedre teknikken for å jobbe med det kuttede elementete. Skift ut kutteskiven
Skjæreskiven kan ikke vippes jevnt	Skitten vippemekanisme fra klipp	Rengjør vippemekanismen
Bladet akselererer ikke til driftshastighet	Forlengerkabelen er for lang	Bruk en kortere skjøteledning
Maskinen vibrerer kraftig	a. Maskinen står ikke stødig på overflaten.b. Skadet skjæreskive.	a. Nivå maskinen eller plasser den på et annet, jevnt stedb. Skift ut defekt kutteskive
