GEBRUIKSAANWIJZING GSR 18-2-LI BOSCH

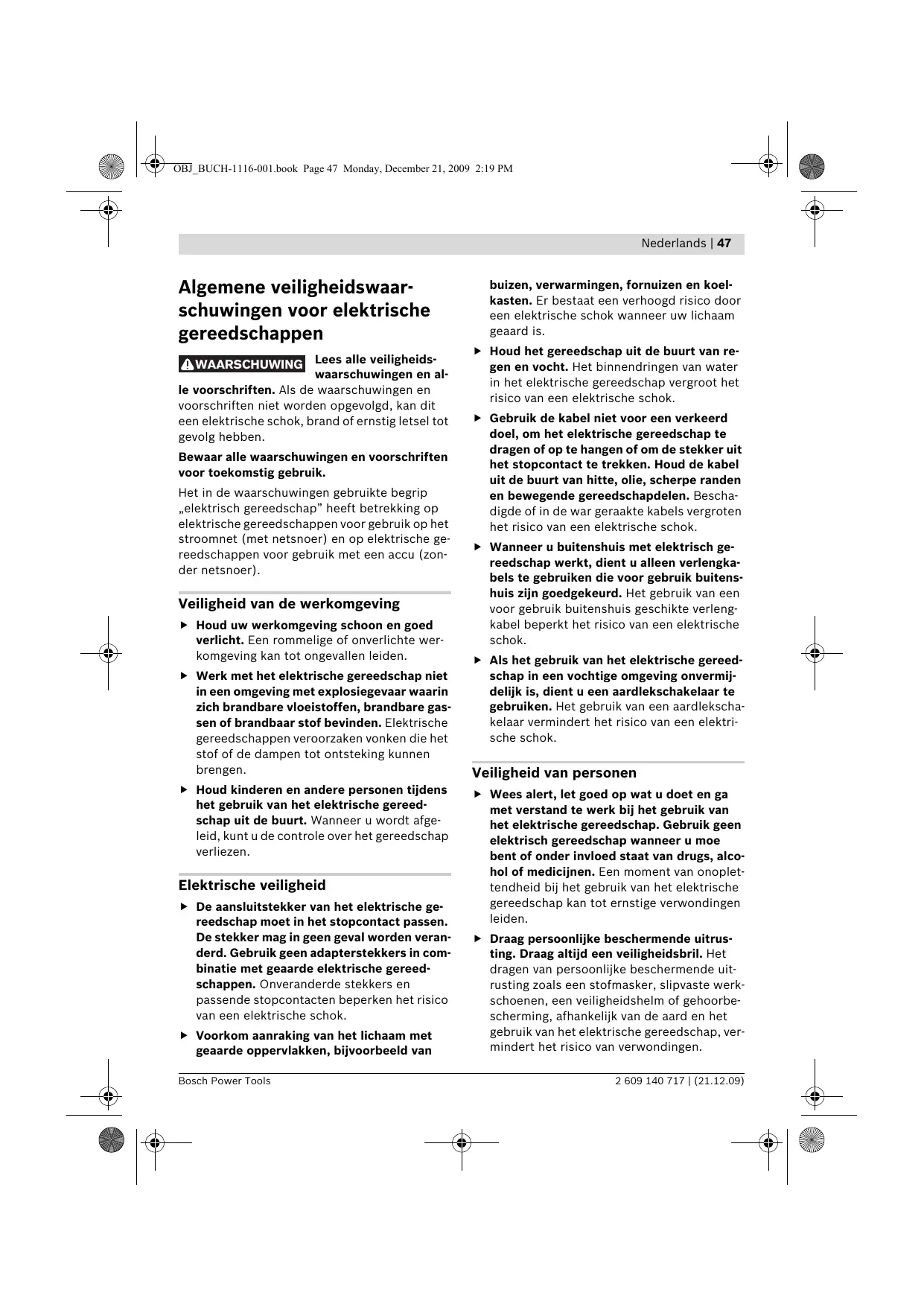

Lis Algemene veiligheidswaar- schuwingen voor elektrische gereedschappen EN Les alle veiligheids- waarschuwingen en al- le voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip .elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische ge- reedschappen voor gebruik met een accu (zon- der netsnoer). Veiligheid van de werkomgeving > Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte wer- komgeving kan tot ongevallen leiden. > Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gas- sen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. > Houd kinderen en andere personen het gebruik van het elektrische gereed- schap uit de buurt. Wanneer u wordt afge- leid, kunt u de controle over het gereedschap verliezen. lens Elektrische veiligheid > De aansluitstekker van het elektrische ge- reedschap moet in het stopcontact passen. De stekker mag in geen geval worden veran- derd. Gebruik geen adapterstekkers in com- binatie met geaarde elektrische gereed- schappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van Nederlands | 47 buizen, verwarmingen, fornuizen en koel- kasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. > Houd het gereedschap uit de buurt van re- gen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. > Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Bescha- digde of in de war geraakte kabels vergroten het risico van een elektrische schok. > Wanneer u buitenshuis met elektrisch ge- reedschap werkt, dient u alleen verlengka- bels te gebruiken die voor gebruik buitens- huis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verleng- kabel beperkt het risico van een elektrische schok. > Als het gebruik van het elektrische gereed- schap in een vochtige omgeving onvermij- delijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekscha- kelaar vermindert het risico van een elektri- sche schok. Veiligheid van personen > Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alco- hol of medicijnen. Een moment van onoplet- tendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. > Draag persoonlijke beschermende uitrus- ting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uit- rusting zoals een stofmasker, slipvaste werk- schoenen, een veiligheidshelm of gehoorbe- scherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, ver- mindert het risico van verwondingen. Bosch Power Tools 2 609 140 717 | (21.12.09) le.

Voorkom per ongeluk inschakelen. Contro- leer dat het elektrische gereedschap uitge- schakeld is voordat u de stekker in het stop- contact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereed- schap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. Verwijder instelgereedschappen of schroef- sleutels voordat u het elektrische gereed- schap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereed- schap kan tot verwondingen leiden. Voorkom een onevenwichtige lichaamshou- ding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.

Draag geschikte kleding. Draag geen los- hangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewe- gende delen worden meegenomen. Wanneer stofafzuigings- of stofopvangvoor- zieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschap- pen > Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor be- stemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven ca- paciteitsbereik. > Gebruik geen elektrisch gereedschap waar- van de schakelaar defect is. Elektrisch ge- reedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. >_ Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebeho- ren wisselt of het gereedschap weglegt. De- ze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. > Bewaar niet-gebruikte elektrische gereed- schappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door perso- nen die er niet mee vertrouwd zijn en deze gen niet hebben gelezen. Elektri- sche gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden ge- bruikt. > Verzorg het elektrische gereedschap zorg- vuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde on- derdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht on- derhouden elektrische gereedschappen. > Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. > Gebruik elektrisch gereedschap, toebeho- ren, inzetgereedschappen en dergelijke vol- gens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektri- sche gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke si- tuaties leiden. Gebruik en onderhoud van accugereed- schappen > Laad accu’s alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een be- paald type accu geschikt is, bestaat brandge- vaar wanneer het met andere accu’s wordt gebruikt. 2609 140 717 | (21.12.09) Bosch Power Tools le.

Gebruik alleen de daarvoor bedoelde accu’s in de elektrische gereedschappen. Het ge- bruik van andere accu’s kan tot verwondin- gen en brandgevaar leiden. Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spij- kers, schroeven en andere kleine metalen voorwerpen die overbrugging van de con tacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. Bij verkeerd gebruik kan vloeistof uit de ac- culekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wan- neer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en ver- brandingen leiden.

Service > Laat het elektrische gereedschap alleen re- pareren door gekwalificeerd en vakkundig personeel en alleen met originele vervan- gingsonderdelen. Daarmee wordt gewaar- borgd dat de veiligheid van het gereedschap in stand blijft. Veiligheidsvoorschriften voor boormachines en schroeven- draaiers

GSB 14,4-2-LI/GSB 18-2-LI

> Draag een gehoorbescherming bij klopboor- werkzaamheden. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben.

GSR 14,4-2-LI/GSR 18-2-LI/

> Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap of de schroef verborgen stroomleidingen kan ra- ken. Contact met een onder spanning staan- de leiding kan ook metalen delen van het ge- reedschap onder spanning zetten en tot een elektrische schok leiden. Nederlands | 49 Gebruik een geschikt detectieapparaat om verborgen stroom, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt ma- terièle schade. Schakel het elektrische gereedschap on- middellijk uit als het inzetgereedschap blokkeert. Houd rekening met grote reactie- momenten die een terugslag veroorzaken. Het inzetgereedschap blokkeert als: — het elektrische gereedschap wordt overbe- last of — het in het te bewerken werkstuk kantelt. Houd het elektrische gereedschap goed vast. Bij het vast- of losdraaien van schroe- ven kunnen gedurende korte tijd grote reac- tiemomenten optreden. Zet het werkstuk vast. Een met spanvoorzie- ningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. Houd uw werkplek schoon. Materiaalmeng- sels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen. Open de accu niet, Er bestaat gevaar voor kortsluiting. Bescherm de accu tegen hitte, bij- voorbeeld ook tegen voortdurend A zonlicht, vuur, water en vocht. Er be- DK] <taat explosiegevaar. Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren. Gebruik de accu alleen in combinatie met uw Bosch elektrische gereedschap. Alleen zo wordt de accu tegen gevaarlike overbe- lasting beschermd. Bosch Power Tools 2 609 140 717 | (22.12.09) le.

Lis 50 | Nederlands > Gebruik alleen originele Bosch-accu’s met de op het typeplaatje van het elektrische gereedschap aangegeven spanning. Bij ge- bruik van andere accu's, bijvoorbeeld imita- ties, opgeknapte accu's of accu's van andere merken, bestaat gevaar voor persoonlijk let- sel en materiële schade door exploderende accus. Overige veiligheidsvoorschrif- ten en tips voor de werkzaam- heden > Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en me- taal kunnen schadelijk voor de gezondheid zijn en tot allergische reacties, luchtweg- aandoeningen en/of kanker leiden. As- besthoudend materiaal mag alleen door daartoe bevoegde vakmensen worden be- werkt. — Zorg voor een goede ventilatie van de werkplek. — Er wordt geadviseerd om een ademmas- ker met filterklasse P2 te dragen. Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht. Symbolen > Zet de draairichtingomschakelaar in de mid- delste stand voor werkzaamheden aan het elektrische gereedschap (zoals het uitvoe- ren van onderhoud en het wisselen van in- zetgereedschap) en voordat u het gereed- schap vervoert of opbergt. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat verwondingsgevaar. > De accu wordt gedeeltelijk opgeladen gele- verd. Laad de accu véér het eerste gebruik volledig in het oplaadapparaat op om het volle vermogen van de accu te waarborgen. > _Lees de gebruiksaanwijzing van het oplaad- apparaat. > Plaats het elektrische gereedschap alleen uitgeschakeld op de schroef. Draaiende in- zetgereedschappen kunnen uitglijden. > Bedien de toerentalschakelaar alleen als het elektrische gereedschap stilstaat. »> Als de toerentalschakelaar niet tegen de aanslag kan worden geduwd, draait u de boorhouder iets. De volgende symbolen zijn van betekenis voor het lezen en begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u het elektrische gereedschap goed en veilig te gebruiken. Symbool Betel

GSR 14,4-2-LI/GSR 18-2-LI/

GSB 14,4-2-L1/GSB 18-2-LI: Accuboorschroevendraaier/ accuklopboorschroevendraaier greep (geïsoleerd greepvlak) Symbool Betekenis mosen—_@ | Zaaknummer DOUCE Grijs gemarkeerd gebied: Hand- Lees alle veiligheidsvoorschrif- ten en aanwijzingen Neem altijd véér werkzaamhe- den aan het elektrische gereed- schap de accu uit het gereed- schap 2 609 140 717 | (21.12.09) Bosch Power Tools

Nederlands | 51 Symbool Symbool Betekenis f Bewegingsrichting ÿ Reactierichting Ÿ Rechts- en linksdraaien ÿ Boren en schroeven Klopboren k Laag toerental Hoog toerental I Inschakelen Uitschakelen U Nominale spanning ns Aantal slagen noi Onbelast toerental (stand 1) No 2 Onbelast toerental (stand 2) M Max. draaimoment volgens Metselwerk ISO 5393 % Metaal Hout g Boordiameter max. Max. schroef-@ A Boorhouderspanbereik ms Gewicht volgens 7 EPTA-Procedure 01/2003 La Geluidsvermogenniveau Loan Geluidsdrukniveau K Onzekerheid EN Trillingsemissiewaarde Meegeleverd Technische gegevens Niet elk afgebeeld en beschreven toebehoren De technische gegevens van het product staan wordt standaard meegeleverd. Het volledige vermeld in de tabel op pagina 213. toebehoren vindt u in ons toebehorenprogram- Let op het zaaknummer op het typeplaatje van ma. het elektrische gereedschap. De handelsbena- mingen van sommige elektrische gereedschap- Gebruik volgens bestemming pen kunnen afwijken. Het elektrische gereedschap is bestemd voor het in- en losdraaien van schroeven en voor boorwerkzaamheden in hout, metaal, keramiek en kunststof. De GSB is bovendien bestemd voor klopboorwerkzaamheden in baksteen, met- selwerk en steen. Bosch Power Tools 2 609 140 717 | (21.12.09)

[70m Bucu-1116-001-bock Page 52 Monday, December 21, 2009 2:19 PM le. {a la RQ ù 52 | Nederlands Conformiteitsverklaring CE Het in deze gebruiksaanwijzing vermelde tril- lingsniveau is gemeten met een volgens Wij verklaren als alleen verantwoordelifke dat EN 60745 genormeerde meetmethode en kan het onder ,Technische gegevens” beschreven worden gebruikt om elektrische gereedschap- product voldoet aan de volgende normen en pen met elkaar te vergeliken. Het is ook ge- normatieve documenten: EN 60745 volgens de schikt voor een voorlopige inschatting van de bepalingen van de richtlijnen 2004/108/EG en trilingsbelasting. 2006/42/EG. Het aangegeven trillingsniveau representeert de Technisch dossier bij: voornaamste toepassingen van het elektrische Robert Bosch GmbH, PT/ESC, gereedschap. Als echter het elektrische gereed- D-70745 Leinfelden-Echterdingen schap wordt gebruikt voor andere toepassin- . gen, met afwijkende inzetgereedschappen of SL rer SA n rene Srotgen onvoldoende onderhoud, kan het trillingsniveau Ernie ice Presiden cent ie "roduci afwijken. Dit kan de trillingsbelasting gedurende ngineering ertification de gehele arbeidsperiode duidelijk verhogen. _ Voor een nauwkeurige schatting van de trillings- 7572 sv fi belasting moet ook rekening worden gehouden { met de tijd waarin het gereedschap uitgescha- Robert Bosch GmbH, Power Tools Division keld is, of waarin het gereedschap wel loopt, D-70745 Leinfelden-Echterdingen maar niet werkelijk wordt gebruikt. Dit kan de

01.12.2009 trillingsbelasting gedurende de gehele arbeids-

. . periode duidelijk verminderen. Informatie over geluid en Leg aanvullende veiligheidsmaatregelen ter be- A trillingen scherming van de bediener tegen het effect van A <&7 trillingen vast, zoals: Onderhoud van elektrische <&7 De meetwaarden van het product staan vermeld gereedschappen en inzetgereedschappen, in de tabel op pagina 213. warm houden van de handen, organisatie van Geluids- en totale trillingswaarden (vectorsom het arbeidsproces. van drie richtingen) bepaald volgens EN 60745. Montage en gebruik Handelingsdoel Afbeelding Pagina Accu verwijderen 1 214 Accu plaatsen 2 214 Inzetgereedschap monteren 3 214 Draairichting instellen 4 215 Draaimoment vooraf instellen 5 215 Boorstand kiezen 6 216 Functie instellen 7 216 Mechanische toerentalkeuze 8 216 In- en uitschakelen 9 217 Toebehoren kiezen E 218 2 609 140 717 | (21.12.09) Bosch Power Tools Ps PS

Lis Onderhoud en reiniging > Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken. Klantenservice en advies Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekenin- gen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com De medewerkers van onze klantenservice advi- seren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebe- horen. Vermeld bij vragen en bestellingen van vervan- gingsonderdelen altijd het uit tien cijfers be- staande zaaknummer volgens het typeplaatie van het elektrische gereedschap. Nederland Tel.: +31 (076) 579 54 54 Fax: +31 (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België en Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-mail: outillage.gereedschap@be.bosch.com Nederlands | 53 Vervoer Gebruik de accu alleen als de behuizing onbe- schadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de ver- pakking beweegt. Als u ondernemer bent, vermeld u bovendien op de zending de volgende tekst: Lithium-lon battery not restricted Handle with care Damaged package can cause fire Inspect package and arrange repack by qualified persons when required For more information, call: (001) 352-323-3500 Afvalverwijdering Elektrische gereedschappen, toebehoren en verpakkingen moëten op een voor het milieu ver- antwoorde wize worden hergebruikt. Gooi elektrische gereedschappen, accu's en batterijen niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlin 2002/96/EG betreffende elektri- sche en elektronische oude appa- raten en de omzetting van de richtlijn in national recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze wor- den hergebruikt. Alleen voor landen van de EU: Volgens richtliin 2006/66/EG moeten defecte of versleten accu's en batterijen worden gerecy- cled. Wijzigingen voorbehouden. Bosch Power Tools 2 609 140 717 | (21.12.09)
