LIETOŠANAS INSTRUKCIJA GSR 18-2-LI BOSCH
Latviešu....Lappuse 185

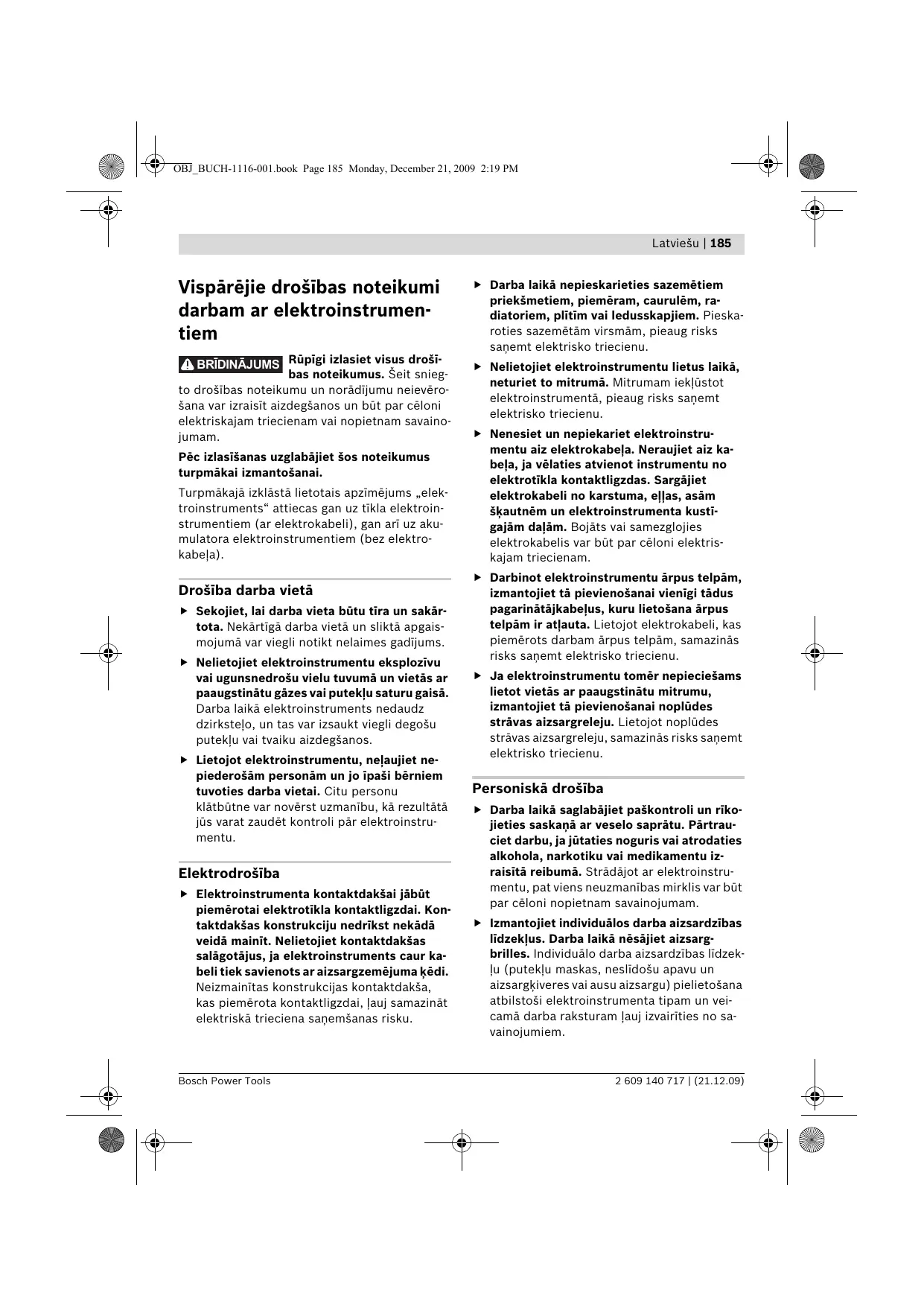

Vispārējie drošības noteikumi darbam ar elektroinstrumentiem
! BRĪDINĀJUMS
Rūpīgi izlasiet visus drošī-bas noteikumus. Šeit snieg-
to drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.
Turpmākajā izklāstā lietotais apzīmējums „elektroinstruments“ attiecas gan uz tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).
Drošība darba vietā
▶ Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtīgā darba vietā un sliktā apgaismojumā var viegli notikt nelaimes gadījums.
▶ Nelietojiet elektroinstrumentu eksplozīvu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Lietojot elektroinstrumentu, nełaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.
Elektrodrošiba
Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas salāgotājus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena saņemšanas risku.
Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenesiet un nepiekariet elektroinstrumentu aiz elektrokabela. Neraujiet aiz kabela, ja vēlaties atvienot instrumentu no elektrotikla kontaktligzdas. Sargājiet elektrokabeli no karstuma, ellas, asām škautnēm un elektroinstrumenta kustīgajām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskajam triecienam.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi tādus pagarinātājkabelus, kuru lietošana ārpus telpām ir atļauta. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu.
Ja elektroinstrumentu tomër nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.
Personiskā drošība
Darba laikā saglabājiet paškontroli un riko-jieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medikamentu iz-raisītā reibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Izmantojiet individuâlos darba aizsardzîbas lîdzeklus. Darba laikâ nėsājiet aizsarg-brilles. Individuâlo darba aizsardzîbas lîdzek-lu (puteklu maskas, neslîdošu apavu un aizsargkiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ľauj izvairīties no savainojumiem.
186 | Latviešu
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ie slēgts, var viegli notikt nelaimes gadījums.
▶ Pirms elektroinstrumenta ieslėgšanas neaizmirstiet izņemt no tā regulėjošos instrumentus vai atslėgas. Regulėjošais instruments vai atslėga, kas ieslėgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu.
Darba laikā izvairieties ieņemt neērtu vai nedabisku ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un centieties saglabāt līdzsvaru. Tas atvieglo elektroinstrumenta vadību neparedzētās situācijās.
Izvēlieties darbam piemērotu apgērbu. Darba laikā nenēsājiet brivi plandošas drēbes un rotaslietas. Netuviniet matus, apgērbu un aizsargcimdus elektroinstrumenta kustīgajām dalām. Elektroinstrumenta kustīgajās dalās var iekerties valīgas drēbes, rotaslietas un gari mati.
Ja elektroinstrumenta konstrukcija lauj tam pievienot ärëjo puteklu uzsükšanas vai saväkšanas/uzkräšanas ierīci, sekojiet, lai tā būtu pievienota un pareizi darbotos.
Pielietojot putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās to kaitīgā ietekme uz strādājošās personas veselību.
Saudzējoša apiešanās un darbs ar elektroinstrumentiem
▶ Nepārslogojiet elektroinstrumentu. Katram darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt.
▶ Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontaktdakšu no barojošā elektrotikla vai izņemiet no tā akumulatoru. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Rūpīgi veiciet elektroinstrumenta apkalpošanu. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un nav ie-spiestas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tiktu sav-laicīgi nomainītas vai remontētas pilnvarotā remonta darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Savlaicīgi notiriet un uzasiniet griezošos darbinstrumentus. Rūpīgi kopti elektro-instrumenti, kas apgādāti ar asiem griezej-instrumentiem, ľauj strādāt daudz ražīgāk un ir vieglāk vadāmi.
Lietojiet vienīgi tādus elektroinstrumentus, papildpiederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādijumiem, ṁemot vērā arī konkrētos darba apstāklus un pielietojuma īpatnības.
Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējusi ražotājfirma, ir bīstama un var novest pie ne-paredzamām sekām.
Akumulatora uzlādei lietojiet tikai tādu uzlādes ierīci, ko ir ieteikusi elektro-instrumenta ražotājfirma. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās.
Saudzējoša apiešanās un darbs ar akumulatora elektroinstrumentiem
Latviešu | 187
▶ Pievienojiet elektroinstrumentam tikai tādu akumulatoru, ko ir ieteikusi ražotājfirma.
Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.
▶ Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu izraisīt īsslēgumu. Īsslēgums starp akumulatora kontaktiem var radīt apdegumus un būt par cēloni ugunsgrēkam.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst šķidrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pie ārsta. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
Apkalpošana
Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot oriģinālās rezerves daļas un piederumus. Tikai tā iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
Drošības noteikumi urbjmašinām un skrūvgriežiem
▶ Veicot triecienurbšanu, nēsājiet ausu aizsargus. Trokšna iedarbība var izraisīt dzirdes traucējumus.
GSR 14,4-2-LI/GSR 18-2-LI/ GSB 14,4-2-LI/GSB 18-2-LI
▶ Veicot darbu, kura laikā darbinstruments vai skrūve var skart slēptus elektriskos vadus, turiet instrumentu tikai aiz izolētajām virsmām. Darbinstrumentam skarot spriegumnesošus vadus, spriegums nonāk arī uz instrumenta metāla dalām un var būt par cēloni elektriskajam triecienam.
Lietojiet piemērotu metālmeklētāju slēpto pievadliniju atklāšanai vai ari griezieties pēc palīdzības vietējā komunālās saimniecības iestādē. Kontakta rezultātā ar elektrotīkla līniju, var izcelties ugunsgrēks un strādājošā persona var saņemt elektrisko triecienu. Gāzes vada bojājums var izraisīt sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības.
▶ Ja darbinstruments pēkšni iestrēgst, nekavējoties izslēdziet elektroinstrumentu. Šādā gadījumā rodas ievērojams reaktivais griezes moments, kas var izsaukt atsitienu. Darbinstruments parasti iestrēgst šādos gadījumos:
- ja elektroinstruments tiek pārslogots, vai
- ja darbinstruments apstrādes laikā netiek turēts taisni.
▶ Darba laikā stingri turiet instrumentu. Skrūvju pieskrūvēšanas vai atskrūvēšanas laikā uz rokām var īslaicīgi iedarboties ievērojams reaktīvais moments.
▶ Nostipriniet apstrādājamo priekšmetu. le- stiprinot apstrādājamo priekšmetu skrūvspī- lēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.
▶ Uzturiet darba vietu tiru. īpaši bīstams ir dažādu materiālu putekļu sajaukums. Vieglo metālu putekļi ir ὢoti ugunsnedroši un sprādzienbīstami.
▶ Neatveriet akumulatoru. Tas var būt par cēloni ësslēgumam.
Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros vai uguns tuvumā, kā arī no ūdens un mitruma. Tas var izraisīt sprādzienu.
188 | Latviešu
Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Šādā gadījumā izvēdiniet telpu un, ja jūtaties slikti, griezieties pie ārsta. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Lietojiet akumulatoru tikai kopā ar Bosch elektroinstrumentu. Tikai tā akumulators ir pasargāts no bīstamām pārslodzēm.
Lietojiet tikai originālos Bosch akumulatorus, kuru spriegums atbilst uz elektroinstrumenta markejuma plaksnites norādītajai vērtībai. Lietojot citus akumulatorus, piemēram, pakaḍarinājumus un atjaunotus vai citās firmās ražotus akumulatorus, tie var eksplodēt, radot savainojumus un materiālo vērtību bojājumus.
Citi drošības noteikumi un norādījumi darbam
▶ Dažu materiālu, piemēram, svinu saturošu krāsu, atsevišku škirņu koksnes, minerālu un metālu putekļi var būt kaitīgi veselībai un izraisīt alergiskas reakcijas, kā arī elpošanas celu slimības un/vai vēzi. Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām.
- Darba vietai jābūt labi ventilējamai.
- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.
levērojiet jūsu valstī spēkā esošos priekš-rakstus, kas attiecas uz apstrādājamo materiālu.
Pirms jebkuras ar elektroinstrumenta apkalpošanu saistītas darbības (piemēram, pirms apkopes, darbinstrumenta nomaiņas u.t.t.), kā arī pirms elektroinstrumenta transportēšanas vai uzglabāšanas pārvietojiet tā griēšanās virziena pārslēdzēju vidus stāvokli. leslēdzēja nejauša nospiešana var klūt par cēloni savainojumam.
Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai akumulaturs spētu nodrošināt pilnu jaudu, tas pirms pirmās lietošanas pilnīgi jāuzlādē uzlādes ierīcē.
▶ Izlasiet uzlādes ierīces lietošanas pamācību.
- Kontaktëjiet darbinstrumentu ar skrüves galvu tikai tad, ja elektroinstruments ir izslëgts. Rotëjošs darbinstruments var noslidët no skrüves galvas.
▶ Pārvietojiet pārnesumu pārslēdzēju tikai laikā, kad elektroinstruments nedarbojas.
▶ Ja pārnesumu pārslēdzēju neizdodas pārbīdit līdz galam, nedaudz pagrieziet urbjpatronu.
Simboli
Tālāk aplūkotie simboli ir svarīgi, lai lasītu un pareizi izprastu šo lietošanas pamācību. legaumējiet šos simbolus un to nozīmi. Simbolu pareiza interpretācija Įaus vieglāk un drošāk lietot elektroinstrumentu.
| Simbols | Nozīme | Simbols | Nozīme |
 | GSR 14,4-2-LI/GSR 18-2-LI/GSB 14,4-2-LI/GSB 18-2-LI:Akumulatora urbjmašina-skrūvgriezis/Akumulatoratriecienurbjmašina-skrūvgriezisPelēkā krāsā iekrāsotā virsma:rokturis (ar izolētu noturvirsmu) |  | lzstrādājuma numurs |
Latviešu | 189
| Simbols | Nozīme | Simbols | Nozīme |
 | Uzmanīgi izlasiet visus drošības noteikumus un norādījumus |  | Veicot jebkuru darbu ar elektroinstrumentu, izņemiet no tā akumulatoru |
 | Kustības virziens |  | Reakcijas virziens |
 | Griešanās virziena pārslēgšana | | |
| [8810] | Urbšana un skrūvēšana | [5174] | Tiecienurbšana |
| [8824] | Neliels griešanās ātrums | [1989] | Liels griešanās ātrums |
| [Gzshwɔ] | leslēgšana | [7249] | Izslēgšana |
| [1495] | Nominālais spriegums | [6026] | Tiecienu biežums |
| [8700] | Griešanās ātrums brīvgaitā (1. pārnesumam) | [5840] | Griešanās ātrums brīvgaitā (2. pārnesumam) |
| [G332] | Maks. griezes moments atbilstoši standartam ISO 5393 | [8618] | Mūris |
| [849] | Metāls | [4835] | Koks |
| [G640] | Maks. urbju diametrs | [1723] | Maks. skrūvju ∅ |
| [18102] | Urbjpatronas aptverspēja | [4942] | Svars atbilstoši EPTA-Procedure 01/2003 |
| [3200] | Trokšņa jaudas līmenis | [270] | Trokšņa spiediena līmenis |
| K | Izkliede | a_h | Vibrācijas paātrinājuma vērtība |
Piegādes komplekts
Šeit attēlotie vai aprakstītie piederumi nav iekļauti standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Pielietojums
Elektroinstruments ir paredzēts skrūvju ieskrūvēšanai un izskrūvēšanai, kā arī urbšanai kokā, metālā, keramiskajos materiālos un plastmasā. Elektroinstrumenti GSB ir paredzēti arī triecienurbšanai ṣieģeļos, mūrī un akmenī.
190 | Latviešu
Tehniskie parametri
Izstrādājuma tehniskie parametri ir sniegti tabulā, kas aplūkojama lappusē 213.
Lūdzam vadīties pēc elektroinstrumenta izstrādājuma numura. Atseviškiem izstrādājumiem tirdzniecības apzīmējumi var mainīties.
Atbilstības deklarācija C€
Mês ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie parametri“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 60745, kā arī direktīvām 2004/108/EK un 2006/42/EK.
Tehniskä dokumentäcija no: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Izstrādājuma tehniskie parametri ir sniegti tabulā, kas aplūkojama lappusē 213.
Kopējā vibrācijas paātrinājuma vērtība (vektoru summa trijos virzienos) ir noteikta atbilstoši standartam EN 60745.
Šajā pamācībā sniegtais vibrācijas līmenis ir izmērīts atbilstoši standartā EN 60745 noteiktajai procedūrai un var tikt lietots instrumentu salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai.
Šeit sniegtais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērkiem, kopā ar netipiskiem darb-instrumentiem vai nav vajadzīgajā veidā apkal-pots, tā vibrācijas līmenis var atšķirties no šeit sniegtās vērtības. Tas var ievērojami palielināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.
Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču reāli netiek izmantots pare-dzētā darba veikšanai. Tas var ievērojami sama-zināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.
Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novērsiet roku atdzišanu un pareizi plānojiet darbu.
Latviešu | 191
Montāža un lietošana
| Darbība un tās mērķis | Attēls | Lappuse |
| Akumulatora izņemšana | 1 | 214 |
| Akumulatora ievietošana | 2 | 214 |
| Nomaināmā darbinstrumenta iestiprināšana | 3 | 214 |
| Griešanās virziena izvēle | 4 | 215 |
| Griezes momenta regulēšana | 5 | 215 |
| Urbšanas režīma izvēle | 6 | 216 |
| Darba režīma izvēle | 7 | 216 |
| Mehāniskā pārnesumu pārslēgšana | 8 | 216 |
| leslēgšana un izslēgšana | 9 | 217 |
| Piederumu izvēle | - | 218 |
Apkalpošana un tīrīšana
▶ Lai nodrošinātu ilgstošu un nevainojamu elektroinstrumenta darbību, uzturiet tīru tā korpusu un ventilācijas atveres.
Tehniskā apkalpošana un konsultācijas klientiem
Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē:
Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautāju-miem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu.
Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz elektroinstrumenta markējuma plāksnītes.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Dzelzavas ielā 120 S
LV-1021 Rīga
Tālr.: + 371 67 14 62 62
Telefakss: + 371 67 14 62 63
E-pasts: service-pt@lv.bosch.com
Transportēšana
Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet akumulatoru tā, lai tas iesaiņojumā nepārvietotos.
Kā uzņēmējs marķējiet sūtījumu ar šādu tekstu:
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma materiāli jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!
Tikai ES valstim
Saskaņā ar Eiropas Savienības direktīvu 2002/96/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā,
lietošanai nederīgie elektroinstrumenti jāsavāc atseviški un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Tikai ES valstim
Saskaṇā ar direktīvu 2006/66/EK, bojātie vai no-lietotie akumulatori un baterijas jāsavāc un jānogādā otrreizējai pārstrādei.
Tiesības uz izmainām tiek saglabātas.
