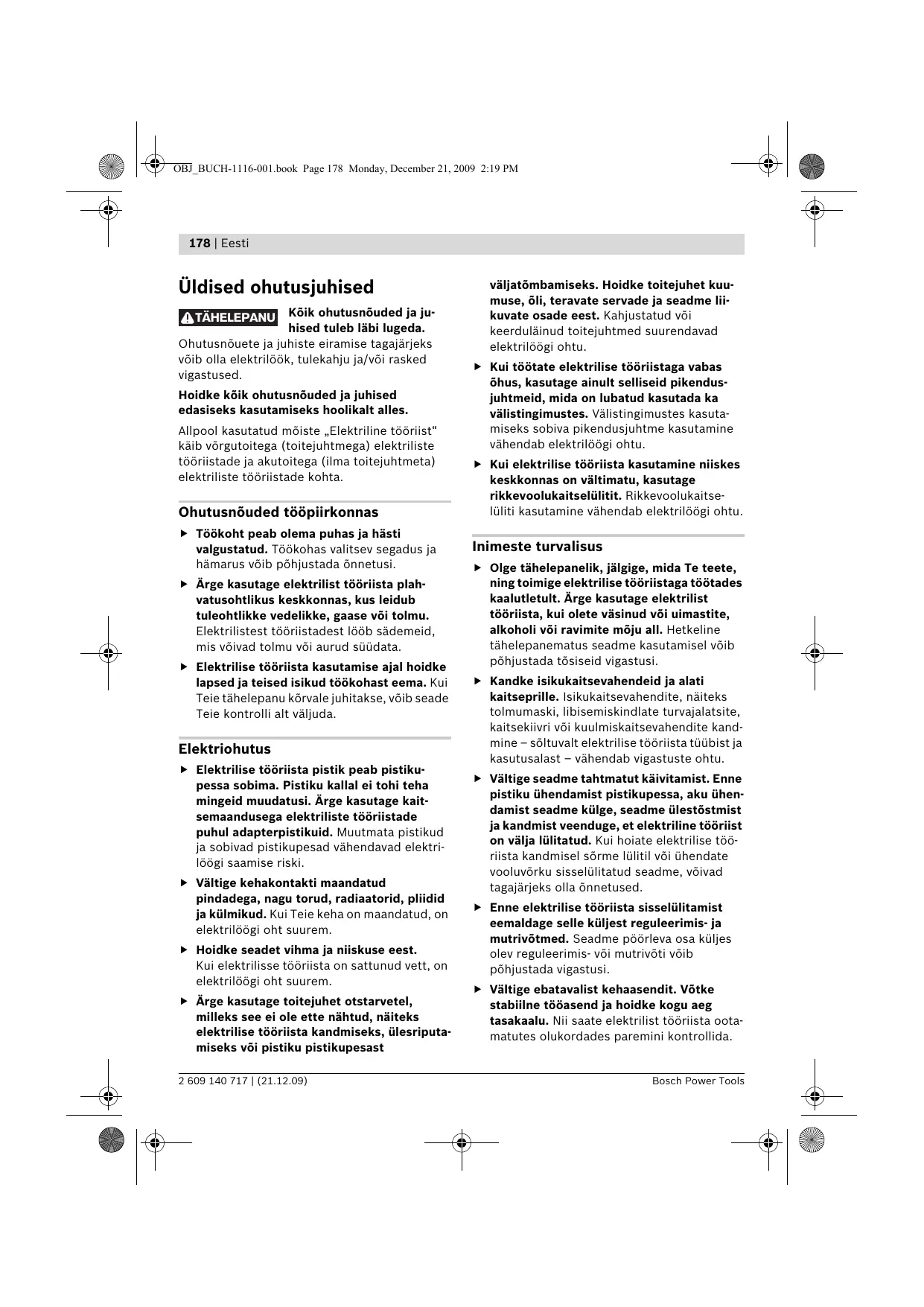

178 | Eesti Üldised ohutusjuhised PNEU Kôik ohutusnôuded ja ju- hised tuleb läbi lugeda. Ohutusnôuete ja juhiste eiramise tagajärjeks vôib olla elektrilôôk, tulekahju ja/vôi rasked vigastused. Hoidke kôik ohutusnôuded ja juhised edasiseks kasutamiseks hoolikalt alles. Allpool kasutatud môiste ,Elektriline tôêriist" käib vôrgutoitega (toitejuhtmega) elektriliste iistade ja akutoitega (ilma toitejuhtmeta) elektriliste téüriistade kohta. Ohutusnôuded tôôpiirkonnas > Tôëkoht peab olema puhas ja hästi valgustatud. Téôkohas valitsev segadus ja hämarus vôib pôhjustada ônnetusi. Ârge kasutage elektrilist tôôriista plah- vatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase vüi tolmu. Elektrilistest tôbriistadest 166b sädemeid, mis vôivad tolmu vôi aurud süüdata.

ista kasutamise ajal hoidke lapsed ja teised isikud tôôkohast eema. Kui Teie tähelepanu kôrvale juhitakse, vôib seade Teie kontrolli alt väljuda. Elektriohutus » Elektrilise sta pistik peab pistiku- pessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ârge kasutage kait- semaandusega elektriliste tôôriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektri- 166gi saamise riski. Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilôôgi oht suurem. Hoïdke seadet vihma ja niiskuse eest. Kui elektrilisse téôriista on sattunud vett, on elektriléôgi oht suurem. Ârge kasutage toitejuhet otstarvetel, milleks see ei ole ette nähtud, näiteks elektrilise tôôriista kandmiseks, ülesriputa- miseks vôi pistiku pistikupesast

väljatômbamiseks. Hoidke toitejuhet kuu- elektriléôgi ohtu. > Kui tôôtate elektrilise tôbriistaga vabas ôhus, kasutage ainult selliseid pikendus- juhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasuta- miseks sobiva pikendusjuhtme kasutamine vähendab elektriléôgi ohtu. > Kui elektrilise tôôriista kasutamine niiskes atu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitse- lüliti kasutamine vähendab elektril6ôgi ohtu. Inimeste turvalisus > Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tôériistaga tôôtades kaalutletult. Ârge kasutage elektrilist tôôriista, kui olete väsinud vôi uimastite, alkoholi vôi ravimite môju all. Hetkeline tähelepanematus seadme kasutamisel vôib pôhjustada tôsiseid vigastusi. > Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri vôi kuulmiskaitsevahendite kand- mine — sôltuvalt elektrilise toôriista tüübist ja kasutusalast - vähendab vigastuste ohtu. > _Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühen- damist seadme külge, seadme ülestôstmi ja kandmist veenduge, et elektriline t on välja lülitatud. Kui hoiate elektrilise t56- riista kandmisel sôrme lülitil vôi ühendate vooluvêrku sisselülitatud seadme, vôivad tagajärjeks olla ônnetused. > Enne elektrilise téüriista sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivôtmed. Seadme pôôrleva osa küljes olev reguleerimis- vôi mutrivôti vôib pôhjustada vigastusi. > Vältige ebatavalist kehaasendit. Vôtke stabiilne tôasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist téôriista oota- matutes olukordades paremini kontrollida. 2609 140 717 | (21.12.09) Bosch Power Tools le.

Kandke sobivat rôivastust. Ârge kandke laiu rideid ega ehteid. Hoidke juuksed, rôivad ja kindad seadme lifkuvatest osadest eemal. Lotendavad riided, ehted vôi pikad juuksed vôivad sattuda seadme liikuvate osade vahele. > _Kui on vôimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse ôigesti. Tolmueemaldusseadise kasutamine vähendab tolmust pôhjustatud ohte. Elektriliste tôôriistade hoolikas käsitsemine ja kasutamine > Ârge koormake seadet üle. Kasutage t6ô tegemiseks selleks ettenähtud elektrilist tôôriista. Sobiva elektrilise tôôriistaga tôôtate ettenähtud jôudluspiirides efektivse- malt ja ohutumalt. Ârge kasutage elektrilist tôôriista, mille lüliti on rikkis. Elektriline tôôriist, mida ei ole enam vôimalik lülitist sisse ja välja lülitada, > on ohtlik ning tuleb parandada. Tômmake pistik pistikupesast välja ja/vôi eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinôu väldib elektrilise téôriista soovimatut käivitamist. Kasutusvälisel ajal hoidke elektrilisi t56- ristu lastele kättesaamatus kohas. Ârge laske seadet kasutada isikutel, kes seadet ei tunne vôi pole siintoodud juhiseïd lugenud. Asjatundmatute isikute käes on elektrilised tôüriistad ohtlikud. Hoolitsege seadme eest korralikult. Kont- rollige, kas seadme likuvad osad tôôtavad veatult ega kiildu kiini. Veenduge, et seadme detailid ei ole murdunud vôi kahjustatud määral, mis môjutab seadme t6ôkindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude ônnetuste pôhjuseks on halvasti hooldatud elektrilised téôriistad. Hoïdke lôiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lôikeservadega Iôiketarvikud kilduvad harvemini kinni ja neïd on lihtsam juhtida.

Eesti | 179 > Kasutage elektrilist tô6riista, lisavarustust, d jne vastavalt siintoodud juhistele ning ni, nagu konkreetse seadmetüübi jaoks ette nähtud. Arvestage seejuures tôôtingimuste ja teostatava t66 iseloomuga. Elektriliste téôriistade nôuetevastane kasutamine vôib pôhjustada ohtlikke olukordi. Akutôôriistade hoolikas käsitsemine ja kasutamine > Laadige akusid ainult tootja poolt soovi- tatud akulaadijatega. Akulaadija, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akudega. > Kasutage elektrilistes ti tades ainult selleks ettenähtud akusid. Teiste akude kasutamine vôib pôhjustada vigastusi ja tulekahjuohtu. > Hoidke kasutusel mitteolevad akud eemal kirjaklambritest, müntidest, vôtmetest, naeltest, kruvidest vôi teistest väikestest metallesemetest, mis vôivad kontaktid À omavahel ühendada. Akukontaktide vahel 7 tekkiva lühise tagajärjeks vôivad olla pôletused vôi tulekahju. > Väärkasutuse korral vôib akuvedelik välja voolata. Vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pôôrduge lisaks arsti poole. Väljavoolav akuvedelik vôib pôhjustada nahaärritusi vôi pôletusi. Teenindus > Laske elektrilist tôôriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate püsivalt seadme ohutu tôô. Ohutusnôuded puurtrellide ja kruvikeerajate kasutamisel

GSB 14,4-2-LI/GSB 18-2-LI

> Lé6kpuurimisel kandke kuulmiskaitsevahendeid. Müra vôib kahjustada kuulmist Bosch Power Tools

> Kuiteostate tôid, mille puhul vôib tarvik vôi kruvi tabada varjatud elektrijuhtmeid, hoidke seadet ainult isoleeritud käepidemetest. Kontakt pinge all oleva elektrijuhtmega vôib pingestada seadme metallosad ja pôhjustada elektriléôgi. Varjatult paiknevate elektrijuhtmete, gaa: vôi veetorude avastamiseks kasutage so vaid otsimisseadmeid vôi péërduge kohali- ku elektris, gaasi- vôi veevarustusfirma poole. Kokkupuutel elektrijuhtmetega tule- kahju- ja elektriléégioht. Gaasitorustiku vi- gastamisel plahvatusoht. Veetorustiku vigas-

ad iimneda suured reaktsioonijôud, mis pôhjustavad gi. Tarvik blokeerub: — kui elektrilisele toôriistale avaldub ülekoormus vôi — kui elektriline toôriist toôôdeldavas toorikus kinni kiildub. Hoïdke elektrilist türiista kindlalt käes. Kruvide kinni- ja lahtikeeramisel vôib lühiajaliselt esineda tugevaid reaktsiooni- momente.

Kinnitage tôëdeldav toorik. Kinnitussead- mete vôi kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides. Hoïidke oma tôëkoht puhas. Materjalisegud on eriti ohtlikud. Kergmetallide tolm vôib süttida vôi plahvatada. Ârge avage akut. Esineb lühise oht. Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti FAR tule ja niiskuse eest. Esineb MAJ planvatusoht. Aku vigastamisel ja ebaôigel käsitsemisel vôib akust eralduda aure. Ohutage ruumi, halva enesetunde korral pôërduge arsti poole. Aurud vôivad ärritada hingamisteid.

> Kasutage akut üksnes koos Boschi elektrilise tôôriistaga. Ainult nii on aku kaitstud ohtliku ülekoormuse eest. > Kasutage üksnes Boschi origin mille pinge vastab elektrilise tà andmesildil toodud pingele. Muude akude, nt järeletehtud vôi parandatud akude vôi teiste tootjate akude kasutamine pôhjustab plahvatus- ja varalise kahju ohu. Muud ohutusnôuded ja tôôjuhised > Selliste materjalide nagu pliisisaldusega värvide, teatavate puiduliikide, mineraalide ja metalli tolm vôib kahjustada tervist ja tekitada allergilisi reaktsioone, hingamisteede haigusi ja/vôi vähki. Asbesti sisaldavat materjali tohivad toôdelda üksnes vastava ala asjatundjad. — Tagage t66kohas hea ventilatsioon — Soovitav on kasutada hingamisteede kaitsemaski filtriga P2. Pidage kinni téôdeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. > Elektrilise tôôriista hooldusel, t de teostamisel säilitamisel peab reverslüliti olema keska- sendis. Tahtmatul vajutamisel lülitile (sisse/välja) tekib vigastuste oht. > Aku on tarnimisel osaliselt laetud. Et tagada aku täit mahtuvust, laadige aku enne esmakordset kasutamist akulaadimisseadmes täiesti is. > Lugege läbi akulaadimisseadme kasutusjuhend. > Kruvile asetamisel peab seade olema välja lülitatud. Pôôrlevad tarvikud vôivad kohalt libiseda. > Käïguvaliku lülitit Käsitsege ainult siis, kui seadme spindel ei pôërle. > Kui käiguvaliku lülitit ei saa IGpuni pôôrata, keerake veidi padrunit. 2 609 140 717 | (22.12.09) Bosch Power Tools le.

d F Qi [7 GE BucH-1116-001:bo0k Page 181 Monday, December 21, 2009 2:19 PM _4] Éd {a la RQ ù Eesti | 181 Sümbolid Järgmised piltsümbolid on olulised kasutusjuhendi lugemisel ja môistmisel. Pidage palun piltsümbolid ja nende tähendus meeles. Piltsümbolite ôige télgendamine aitab Teil seadet tôhusamalt ja ohutumalt käsitseda. Sümbol Tähendus Sümbol Tähendus GSR 14,4-2-LI/GSR 18-2-LI/ (Bsn © | Tootenumber GSB 14,4-2-LI/GSB 18-2-LI: Homes Akupuurtrell/Akuléôkpuurtrell halliga markeeritud ala: käepide lisoleeritud haardepind) HO CE Enne mis tahes tôüde teostamist seadme kallal eemaldage seadmest aku Lugege läbi kôik ohutusnôuded ja juhised Liikumissuund Reaktsioonisuund Parem/vasak käik A Puurimine ja kruvikeeramine a Lékpuurimine A 7 { I NZ Madalad pôërded Kôrged péôrded Sisselülitamine U Nimipinge ns noi Tühikäigupôërded (1. Käik) no 2 M Max péôrdemoment vastavalt standardile ISO 5393 Metall Puit Puuri max läbimôôt 8 À max kruvi S Padrunisse Kinnitatava tarviku jy Kaal EPTA-Procedure 01/2003 varreosa D järgi Lun Helivôimsuse tase Loa Helirôhu tase K Môôtemääramatus EN Vibratsioon Bosch Power Tools 2 609 140 717 | (21.12.09) Ps PS

Lis 182 | Eesti Tarnekomplekt Tarnekomplekt ei sisalda kôiki kasutusjuhendis olevatel joonistel kujutatud vôi kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. Nôuetekohane kasutamine Elektriline téüriist on ette nähtud kruvide sisse- ja väljakeeramiseks ning puidu, metalli, keraamiliste plaatide ja plastmaterjalide puurimiseks. GSB on lisaks ette nähtud tellise, müüritise ja kivi l66kpuurimiseks. Teh Toote tehnilised omadused on toodud tabelis leheküljel 213. Pôôrake palun tähelepanu oma tôëriista andmesildil toodud tootenumbrile. Seadmete kaubanduslik tähistus vôib olla erinev. ed andmed Vastavus normidele (C€ Kinnitame ainuvastutajana, et punktis ,Tehni- lised andmed" kirjeldatud toode vastab järg- mistele standarditele vôi normdokumentidele: EN 60745 vastavalt direktiivide 2004/108/EÙ, 2006/42/EÙ. Tehniline toimik saadaval aadressil: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering ga 72 av Ales Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Dr. Eckerhard Strôtgen Head of Product Certification Andmed müra/vibratsiooni kohta Andmed on toodud tabelis leheküljel 213. Vibratsiooni koguväärtus (kolme suuna vektorsumma), kindlaks tehtud vastavalt standardile EN 60745. Käesolevas juhendis toodud vibratsioon on môôdetud standardi EN 60745 kohase môûte- meetodi järgi ja seda saab kasutada elektriliste tôériistade omavaheliseks vôrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks: Toodud vibratsioonitase on tüüpiline elektrilise tôériista kasutamisel ettenähtud tôôdeks. Kuï aga elektrilist tôôriista kasutatakse muudeks tôôdeks, rakendatakse teisi tarvikuid vôi Kui tôériista hooldus pole piisav, vôib vibratsiooni- tase Kôikuda. See vôib vibratsiooni tôéperioodi jooksul tunduvalt suurendada Vibratsiooni täpseks hindamiseks tuleb arvesse vôtta ka aega, mil seade oli välja lülitatud vôi küll sisse lülitatud, kuid tegelikult tôôle rakendama- ta. See vôib vibratsiooni tééperioodi jooksul tunduvalt vähendada. Rakendage tôdriista kasutaja kaitsmiseks vibrat- siooni môju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tôriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv téôkorraldus. 2 609 140 717 | (21.12.09) Bosch Power Tools

Lis Eesti | 183 Kokkupanek ja kasutamine Joonis Lehekülg Aku eemaldamine 1 214 Aku paigaldamine 2 214 Tarviku paigaldamine 3 214 Pôôrlemissuuna ümbei 4 215 Pôôrdemomendi valik 5 215 Puurimisasendi valimine 6 216 Tôôreiimi valik 7 216 Mehaaniline käiguvalik 8 216 Sisse-/väljalülitamine 9 217 Lisatarviku valik _- 218 Hooldus ja puhastus Transport > Seadme laitmatu ja ohutu t65 tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. Müügijärgne teenindus ja nôustamine Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate ka veebiaadressilt: www.bosch-pt.com Boschi müügiesindajad nôustavad Teid toodete ja lisatarvikute ostmise, kasutamise ja seadistamisega seotud küsimustes. Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitôôriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: + 372 (0679) 1122 Fax: + 372 (0679) 1129 Saatke akusid postiga vaid siis, kui korpus on vigastusteta. Katke lahtised kontaktid kinni ja pakkige aku nii, et see pakendis ei liigu. Saadetis varustage järgmise märkusega: Lithium-lon battery not restricted Handle with care Damaged package can cause fire Inspect package and arrange repack by qualified persons when required For more information, call: (001) 352-323-3500 Bosch Power Tools 2 609 140 717 | (21.12.09)

Lis 184 | Eesti Kasutuskôlbmatuks muutunud seadmete käitlus Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse vôtta. Ârge käidelge elektrilisi tôëriistu ja akusid/patareisid koos olmejäätmetega! Üksnes EL liikmesri ele: Vastavalt Euroopa Liidu direktiivile 2002/96/EÙ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi kohaldamisele liikmesriikides tuleb kasutusressursi ammendanud elektrilised tôériistad eraldi kokku koguda ja keskkonnasäästlikult ringlusse vôtta. Üksnes EL liikmesriikidele: Vastavalt Euroopa Parlamendi ja nôukogu direk- tiivile 2006/66/EÙ tuleb defektsed vôi kasutus- ressursi ammendanud akud/patareid ringlusse vôtta. Tootja jätab endale ôiguse muudatuste tegemiseks. le.
