ПОСІБНИК КОРИСТУВАЧА GSR 18-2-LI BOSCH
Українська ...... Сторінка 135

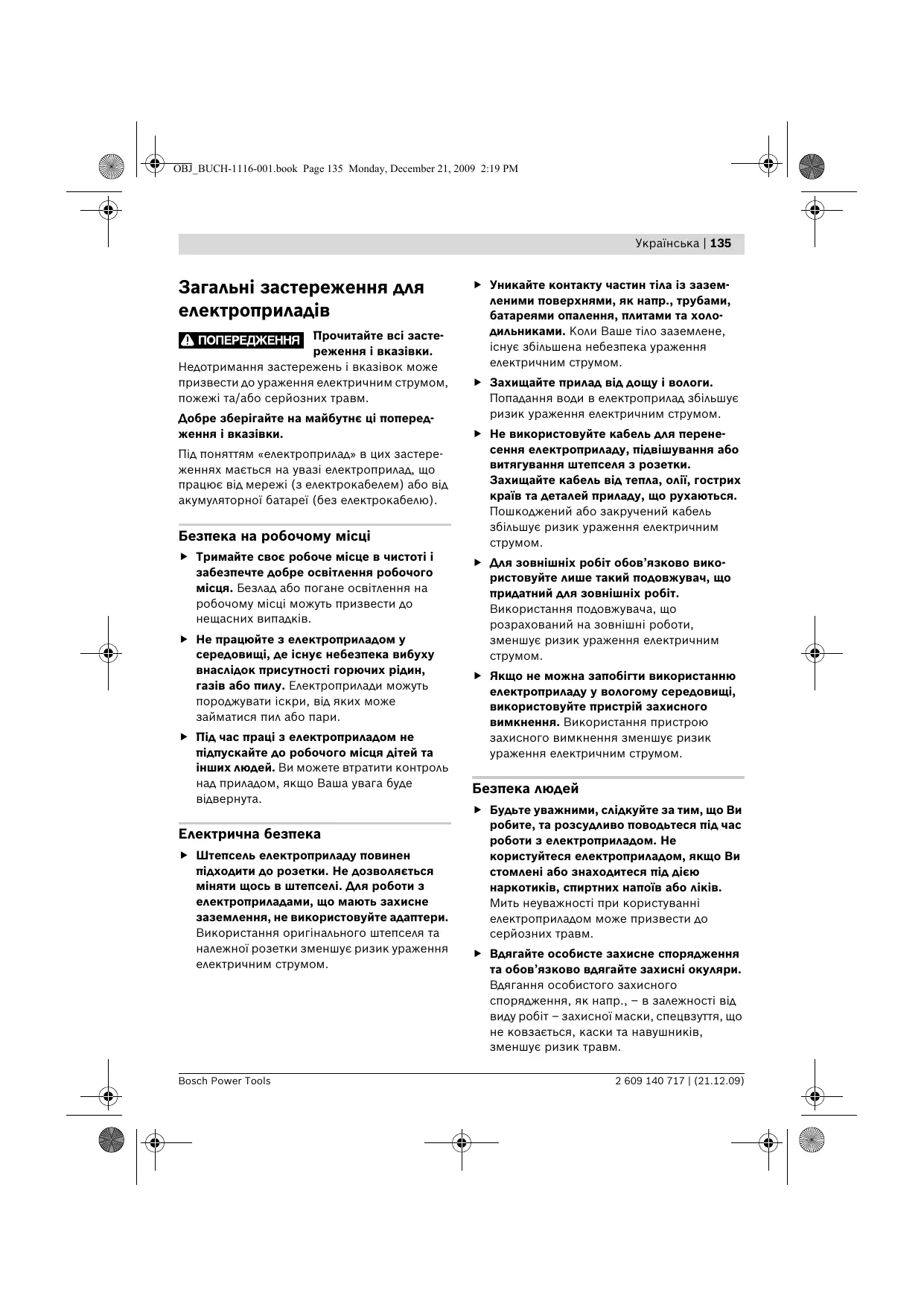

Загальні застереження для електроприладів
ПОПЕРЕДЖЕННЯ Прочитайте всі засте- реження і вказівки.
Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм.
Добре зберігайте на майбутнє ці попередження і вказівки.
Під поняттям «електроприлад» в цих застереженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).
Безпека на робочому місці
- Trимайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків.
▶ Не працюйте з електроприладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари.
▶ Під час праці з електроприладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.
Електрична безпека
▶ Штепсель електроприладу повинен підходити до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроприладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним струмом.
Уникайте контакту частин тіла із заземленими поверхнями, як напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом.
- Захищайте прилад від дощу і вологи.
Попадання води в електроприлад збільшує ризик ураження електричним струмом.
▶ Не використовуйте кабель для перенесення електроприладу, підвішування або витягування штепселя з розетки.
Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються.
Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом.
Для зовнішніх робіт обов'язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт.
Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом.
Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом.
Безпека людей
▶ Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся електроприладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків.
Мить неуважності при користуванні електроприладом може призвести до серйозних травм.
Вдягайте особисте захисне спорядження та обов'язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., – в залежності від виду робіт – захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм.
136 | Українська
Уникайте випадкового вмикання. Перш ніж ввімкнути електроприлад в електромережу або під'єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або підключення в розетку увімкнутого приладу може призвести до травм.
▶ Перед тим, як вмикати електроприлад, приберіть налагоджувальні інструменти та гайковий ключ. Перебування на-лагоджувального інструмента або ключа в частині приладу, що обертається, може призвести до травм.
Уникайте неприродного положення тіла. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над електроприладом у несподіваних ситуаціях.
Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей приладу, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються.
Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під'єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.
Правильне поводження та користування електроприладами
▶ Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для відповідної роботи.
З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності.
▶ Не користуйтеся електроприладом з пошкодженим вимикачем. Електроприлад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати.
▶ Перед тим, як регулювати що-небудь на приладі, міняти приладя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу.
Ховайте електроприлади, якими Ви саме не користуєтесь, від дітей. Не дозволяйте користуватися електроприводом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку.
Старанно доглядайте за електроприладом. Перевіряйте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були пошкодженими або настільки пошкодженими, щоб це могло вплинути на функціонування електроприладу. Пошкоджені деталі треба відремонтувати, перш ніж користуватися ними знов. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами.
- Trимайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації.
Використовуйте електроприлад, приладдя до нього, робочі інструменти т.і.
відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.
Правильне поводження та користування приладами, що працюють на акумуляторних батареях
- Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем.
Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі.
▶ Використовуйте в електроприладах лише рекомендовані акумуляторні батареї.
Використання інших акумуляторних батарей може призводити до травм та пожежі.
Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може причиняти опіки або пожежу.
▶ При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться долікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.
Сервіс
Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час.
Вказівки з техніки безпеки для електродрилів і шуруповертів
▶ При ударному свердленні вдягайте навушники. Шум може пошкодити слух.
GSR 14,4-2-LI/GSR 18-2-LI/ GSB 14,4-2-LI/GSB 18-2-LI
▶ При роботах, коли робочий інструмент або гвинт може зачепити заховану електропроводку, тримайте електроінструмент за ізольовані рукоятки. Зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом.
▶ Для знаходження труб і проводки використовуйте придатні прилади або зверніться в місцеве підприємство електро-, газо- та водопостачання. Зачеплення електропроводки може призводити до пожежі та враження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопровідної труби може завдати шкоду матеріальним цінностям.
Негайно вимкніть електроприлад, якщо робочий інструмент застряне. Будьте готові до високих реактивних моментів, що призводять до сіпання. Робочий інструмент застряє при:
– перевантаженні електроприладу або
– перекошенні у оброблюваній заготовці.
Добре тримайте електроприлад. При закручуванні і розкручуванні гвинтів можуть коротко виникати високі реакційні моменти.
Закріплюйте оброблюваний матеріал. За допомогою затискного пристрою або лещат оброблюваний матеріал фіксується надійніше ніж при триманні його в руці.
138 | Українська
- Тримайте робоче місце в чистоті.
Особливу небезпеку являють собою суміші матеріалів. Пил легких металів може спалахувати або вибухати.
▶ Не відкривайте акумуляторну батарею.
Існує небезпека короткого замикання.
Захищайте акумуляторну батарею від спеки, зокрема, напр., від сонячних променів, вогню, води та вологи. Існує небезпека вибуху.
▶ При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи.
▶ Використовуйте акумулятор лише з Вашим електроприладом Bosch. Лише за таких умов акумулятор буде захищений від небезпечного перевантаження.
Використовуйте лише оригінальні акумулятори Bosch з напругою, що відповідає даним на заводській табличці Вашого електроприладу. При використанні інших акумуляторів, напр., підробок, відновлених акумуляторів або акумуляторів інших виробників, існує небезпека травм та пошкодження матеріальних цінностей внаслідок вибуху акумулятора.
Інші вказівки з техніки безпеки та вказівки щодо роботи
Пил таких матеріалів, як напр., лакофарбові покриття, що містять свинець, деякі види деревини, мінералів і металу, може бути небезпечним для здоров'я і викликати алергійні реакції або призводити до захворювань дихальних шляхів та/або раку. Матеріали, що містять азбест, дозволяється обробляти лише фахівцям.
- Слідкуйте за доброю вентиляцією на робочому місці.
– Рекомендується вдягати респіраторну маску з фільтром класу P2.
Додержуйтеся приписів щодо оброблюва-
них матеріалів, що діють у Вашій країні.
▶ Перед будь-якими роботами з обслуговування електроприладу (напр., технічне обслуговування, заміна робочого інструмента тощо), а також перед його транспортуванням або зберіганням встановлюйте перемикач напрямку обертанням в середнє положення. При ненавмисному приведенні в дію вимикача існує небезпека поранення.
▶ Акумулятор постачається частково зарядженим. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити у зарядному пристрої.
▶ Прочитайте інструкцію з експлуатації зарядного пристрою.
▶ Приставляйте електроприлад до гвинта лише у вимкнутому стані. Робочі інструменти, що обертаються, можуть зісковзувати.
▶ Перемикайте перемикач швидкості лише при зупиненому електроприладі.
Якщо перемикач швидкості не пересувається до упору, трохи покрутіть свердлильний патрон.
Українська | 139
Символи
Наступні символи стануть Вам в пригоді, коли Ви будете читати та щоб зрозуміти інструкцію з експлуатації. Запам'ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися електроприладом.
| Символ | Значення | Символ | Значення |
 | GSR 14,4-2-LI/GSR 18-2-LI/GSB 14,4-2-LI/GSB 18-2-LI:Акумуляторний дриль-шуруповерт/акумуляторний ударний дриль-шуруповертділянка, позначена сірим кольором: рукоятка(з ізольованою поверхнею) |  | Товарний номер |
 | Прочитайте всі правила з техніки безпеки і вказівки |  | Перед будь-якими маніпуляціями з електроприладом виймайте акумуляторну батарею |
 | Напрямок руху | [ДНАН] | Напрямок реакції |
 | Обертання праворуч/ліворуч | | |
| [IMAGE] | Свердлення та закручування/викручування гвинтів | [IMAGE] | Ударне свердлення |
| [IMAGE] | Мала кількість обертів | [IMAGE] | Велика кількість обертів |
| [ЭСЭН] | Вмикання | [ФБЗЗ] | Вимикання |
| U | Ном. напруга | n_S | Кількість ударів |
| n_0 1 | Кількість обертів холостого ходу (1-а швидкість) | n_0 2 | Кількість обертів холостого ходу (2-а швидкість) |
| M | Макс. обертальний момент відпов. до ISO 5393 | [IMAGE] | каменная кладка |
| [IMAGE] | Метал | [IMAGE] | Деревина |
| ∅ | Діаметр розсвердлювального отвору, макс. | ∅ [IMAGE] | Макс. ∅ гвинтів |
| [IMAGE] | Діапазон затискання патрона | [IMAGE] | Вага відповідно до EPTA-Procedure 01/2003 |
| L_wA | Рівень звукової потужності | L_pA | Рівень звукового тиску |
| K | Похибка | a_h | Вібрація |
| U | Ном. напруга | n_S | Кількість ударів |
| n_0 1 | Кількість обертів холостого ходу (1-а швидкість) | n_0 2 | Кількість обертів холостого ходу (2-а швидкість) |
| M | Макс. обертальний момент відпов. до ISO 5393 | | каменная кладка |
| Метал | | Деревина |
| ∅ | Діаметр розсвердлювального отвору, макс. | ∅ | |
| Діапазон затискання патрона | | Вага відповідно до EPTA-Procedure 01/2003 |
| L_wA | Рівень звукової потужності | L_pA | Рівень звукового тиску |
| K | Похибка | a_h | Вібрація |
Bosch Power Tools
2 609 140 717 | (21.12.09)
140 | Українська
Обсяг поставки
Зображене чи описане приладя не належить до стандартного обсягу поставки. Повний набір приладя Ви знайдете в нашому асортименті приладя.
Призначення приладу
Електроприлад призначений для закручування і викручування гвинтів, а також для свердлення в деревині, металі, кераміці і пластмасі. Крім того, GSB призначений також для ударного свердлення у цеглі, кам'яній кладці і камені.
Технічні дані
Технічні дані електроприладу наведені в таблиці на стор. 213.
Будь ласка, зважайте на товарний номер, зазначений на заводській табличці Вашого електроприладу. Торговельна назва деяких приладів може розрізнятися.
Заява про відповідність (Є)
Ми заявляемо під нашу виключну відповідальність, що описаний в «Технічні дані» продукт відповідає таким нормам або нормативним документам: EN 60745 у відповідності до положень директив 2004/108/EC, 2006/42/EC.
Технічні документи в:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Інформація щодо шуму і вібрації
Виміряні значення електроприладу наведені в таблиці на стор. 213.
Значення шуму та вібрації (векторна сума трьох напрямків) визначені відповідно до EN 60745.
Зазначений в цих вказівках рівень вібрації вимірювався за процедурою, визначеною в EN 60745; нею можна користуватися для порівняння приладів. Він придатний також і для попередньої оцінки вібраційного навантаження.
Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосуванні електроприладу для інших робіт, роботі з іншими робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати.
Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу.
Визначте додаткові заходи безпеки для захисту від вібрації працюючого з приладом, як напр.: технічне обслуговування електроприладу і робочих інструментів, нагрівання рук, організація робочих процесів.
Українська | 141
Монтаж та експлуатація
| Дія | Малюнок | Сторінка |
| Виймання акумулятора | 1 | 214 |
| Встромляння акумуляторної батареї | 2 | 214 |
| Монтаж робочого інструмента | 3 | 214 |
| Встановлення напрямку обертання | 4 | 215 |
| Встановлення обертального моменту | 5 | 215 |
| Вибір положення свердлення | 6 | 216 |
| Встановлення режиму роботи | 7 | 216 |
| Механічне перемикання швидкості | 8 | 216 |
| Вмикання/вимикання | 9 | 217 |
| Вибір приладя | – | 218 |
Технічне обслуговування і очищення
▶ Щоб електроприлад працював якісно і надійно, тримайте прилад і вентиляційні отвори в чистоті.
Сервісна майстерня і обслуговування клієнтів
В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту.
Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою:
Консультанти Bosch з радістю допоможуть Вам при запитаннях стосовно купівлі, застосування і налагодження продуктів і приладдя до них.
При всіх запитаннях і при замовленні запчастин, будь ласка, обов'язково зазначайте 10-значний товарний номер, що знаходиться на заводській табличці електроприладу.
Україна
Бош Сервіс Центр Електроінструментів вул. Крайня, 1, 02660, Київ-60
Тел.: +38 (044) 5 12 03 75
Tel.: +38 (044) 5 12 04 46
Tel.: +38 (044) 5 12 05 91
Факс: +38 (044) 5 12 04 46
E-Mail: service@bosch.com.ua
Адреса Регіональних гарантійних сервісніх майстерень зазначена в Національному гарантійному талоні.
Транспортування
Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці.
Якщо Ви - підприємець, то приклейте на посилку наступну вказівку:
Електроприлади, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.
Не викидайте електроприлади та акумуляторні батареї/батарейки в побутове сміття!
Лише для країн ЄС:
Відповідно до європейської директиви 2002/96/ЕС про відпрацьовані електро- і електронні прилади і її перетворення в національному законодавстві електроприлади,
що вийшли з вживання, повинні здаватися окремо і утилізуватися екологічно чистим способом.
Лише для країн ЄС:
Відповідно до директиви 2006/66/ЕС пошкоджені або відпрацьовані акумулятори/батарейки повинні здаватися на повторну переробку.
Можливі зміни.
