РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GSR 18-2-LI BOSCH
Български....Страница 150
Srpski ...... Strana 158
Slovensko .... Stran 164
Hrvatski....Stranica 171

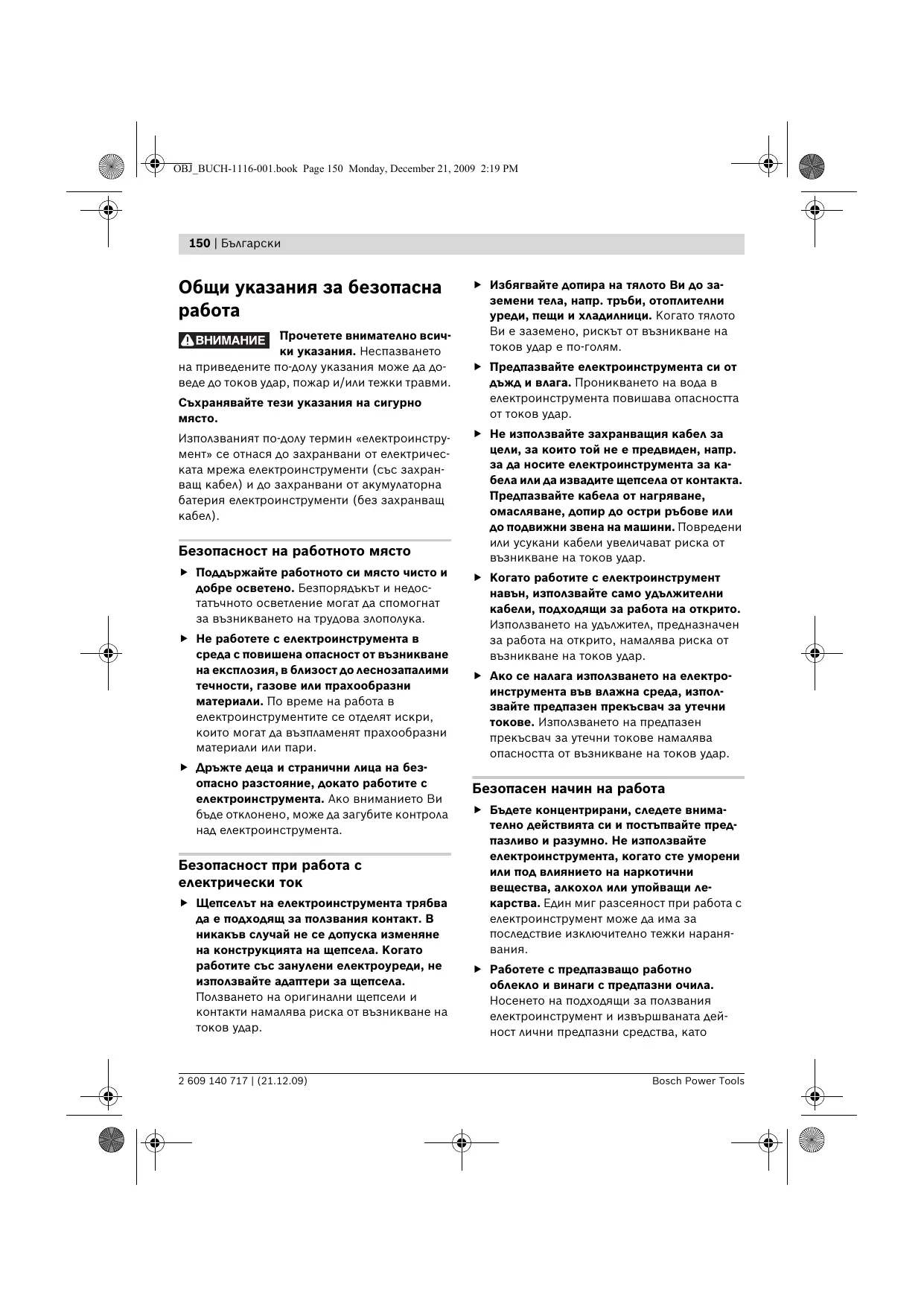

Общи указания за безопасна работа
⚠️ ВНИМАНИЕ Прочетете внимателно всички указания. Неспазването
на приведените по-долу указания може да до-
веде до токов удар, пожар и/или тежки травми.
Съхранявайте тези указания на сигурно място.
Използваният по-долу термин «електроинструмент» се отнася до захранвани от електрическата мрежа электроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия электроинструменти (без захранващ кабел).
Безопасност на работното място
▶ Поддържайте работното си място чисто и добре осветено. Безпорядъкът и недостатьчното осветление могат да спомогнат за възникването на трудова злополука.
▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
▶ Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.
Безопасност при работа с електрически ток
▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела.
Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
▶ Избягвайте допира на тялото Ви до за- земени тела, напр. тръби, отоплителни уреди, пещи и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
▶ Не използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроинструмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.
▶ Когато работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
▶ Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.
Безопасен начин на работа
▶ Бъдете концентрирани, следете внимательно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
▶ Работете с предпазващо работно облекло и винаги с предпазни очила.
Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като
дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.
▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в захран-ващата мрежа или да поставите акуму-латорната батерия, се уверявайте, че пусковият прекъсвач е в положение «изключено». Ако, когато носите елек-троинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо напрежение на електро-инструмента, когато е включен, съществува опасност от възникване на трудова злополука.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация.
Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите.
Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
▶ Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционара изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящата се при работа прах.
Грижливо отношение към електроинструментите
▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден.
Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да променяте настройките на електроинструмента, да заменяте работни инструменти и допълнителни приспособления, както и когато про- дължително време няма да използвате електроинструмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Подържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
152 | Български
▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от пред- видените от производителя приложения повишава опасността от възникване на трудови злополуки.
Грижливо отношение към акумулаторни електроинструменти
▶ За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар.
За захранване на електроинструментите използвайте само предвидените за съответния модел акумулаторни батерии. Използването на различни акумулаторни батерии може да предизвика трудова злополука и/или пожар.
▶ Предпазвайте неизползваните акуму-
латорни батерии от контакт с големи или
малки метални предмети, напр. кламери,
монети, ключове, пирони, винтове и др.п.,
тъй като те могат да предизвикат късо
съединение. Последствията от късото
съединение могат да бъдат изгаряния или
пожар.
▶ При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитьт може да предизвика изгаряния на кожата.
Поддържане
Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.
Указания за безопасна работа за бормашини и винтоверти
▶ При ударно пробиване работете с шумозаглушители (антифони).
Продължително въздействие на силен шум може да предизвика загуба на слух.
GSR 14,4-2-LI/GSR 18-2-LI/ GSB 14,4-2-LI/GSB 18-2-LI
Kogato изпълнявате дейности, при които работният инструмент или винта може да попадне на скрити под повърхността проводници под напрежение, внимавайте да допирате електроинструмента само до изолираните ръкохватки. При контакт с проводник под напрежение то може да се предаде на металните елементи на електроинструмента и да предизвика токов удар.
▶ Използвайте подходящи уреди, за да проверите за наличието на скрити под повърхността електро- и/или тръбопроводи, или се обърнете за информация към съответните местни снабдителни служби. Влизането на работния инструмент в съприкосновение с електропроводи може да предизвика пожар или токов удар. Увреждането на газопровод може да предизвика експлозия. Увреждането на водопровод предизвиква значителни материални щети.
▶ Ако работният инструмент се заклини, незабавно изключете електроинструмента. Бъдете подготвени за възникването на големи реакционни моменти, които предизвикват откат.
Електроинструментът блокира, ако:
- бъде претоварен или
– се заклини в обработвания детайл.
▶ Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат силни реакционни моменти.
▶ Осигурявайте обработвания детайл.
Детайл, захванат с подходящи приспособления или скоби, е застопорен по-здраво и сигурно, отколкото, ако го държите с ръка.
▶ Подържайте работното си място чисто. Смесите от различни материали са особено опасни. Фини стружки от леки метали могат да се самовъзпламенят или да експлодират.
▶ Не отваряйте акумулаторната батерия.
Съществува опасност от възникване на късо съединение.
Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина или огън, както и от вода и овлажняване. Съществува опасност от експлозия.
▶ При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Проветрете помещението и, ако се почувствате неразположени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища.
▶ Използвайте акумулаторната батерия само с електроинструмента, за който е предназначена. Само така тя е предпазена от опасно за нея претоварване.
▶ Използвайте само оригинални акумулаторни батерии, производство на Бош, с посоченото на табелката на Вашия електроинструмент напрежение. При използване на други акумулаторни батерии, напр. т. нар. «съвместими», преработени акумулаторни батерии или акумулаторни батерии чуждо производство съществува опасност от нараняване и/или нанасяне на материални щети вследствие на експлозия.
Допълнителни указания за безопасна работа
▶ Праховете на материали като съдържащи олово бои, някои дървесни видове, минерални материали и метали могат да са опасни за здравето и да предизвикат алергични реакции, заболяване на дихателните пътища и/или ракови заболевания. Допуска се обарботването на азбестосъдържащи материали само от съответно обучени лица.
- Осигурявайте добро проветряване на работното място.
- Препоръчва се използването на дихателна маска с филтър от клас P2.
Спазвайте валидните във Вашата страна законови разпоредби, валидни при обработване на съответните материали.
▶ Преди извършване на каквито и да е дейности по електроинструмента (напр. техническо обслужване, смяна на работния инструмент и т.н.), както и при пренасяне и съхраняване, поставяйте превключвателя за посоката на въртене в средна позиция. При задействане на пусковия прекъсвач по невнимание съществува опасност от нараняване.
▶ Акумулаторната батерия се доставя частично заредена. За да се достигне пълния капацитет на акумулаторната батерия, преди първото ползване на електроинструмента заредете акумулаторната батерия докрай в зарядното устройство.
▶ Прочетете ръководството за експлоатация на зарядното устройство.
Допирайте електроинструмента до винта само когато е изключен. Въртящият се работен инструмент може да се изметне.
▶ Превключвайте превключвателя на предавките на електроинструмента само когато въртенето му е спряло напълно.
▶ Ако превключвателят не може да бъде преместен до упор, завъртете патронника леко на ръка.
154 | Български
Символи
Символите по-долу са важни при запознаването с ръководството за експлоатация. Моля, прегледайте ги и запомнете значението им. Правилната интерпретация на символите ще Ви помогне да ползвате електроинструмента по-добре и по-безопасно.
| Символ | Значение | Символ | Значение |
 | GSR 14,4-2-LI/GSR 18-2-LI/GSB 14,4-2-LI/GSB 18-2-LI:Акумулаторна бормашина и винтоверт/акумулаторна ударна бормашина и винтоверт маркирана със сиво зона:ръкохватка (изолирана повърхност за захващане) |  | Каталожен номер |
 | Прочетете указанията за безопасна работа и за работа с електроинструмента |  | Преди да извършвате каквито и да е дейности по електро-инструмента, изваждайте акумулаторната батерия |
| [6404] | Посока на движение | [YOY8] | Посока на реакцията |
 | Въртене надясно/наляво | | |
| [1-132] | Пробиване и завиване | [13-14] | Ударно пробиване |
| [3-98] | Малка скорост на въртене | [19-2] | Голяма скорост на въртене |
| [6832] | Включване | [38-40] | Изключване |
| U | Номинално напрежение | n_S | Честота на ударите |
| n_0 1 | Скорост на въртене на празен ход (1. предавка) | n_0 2 | Скорост на въртене на празен ход (2. предавка) |
| M | макс. въртящ момент съгласно ISO 5393 | | в зидария |
 | Метал | [48-50] | в дърво |
| ∅ | Диаметър на пробивания отвор. | ∅ [IMAGE] | Макс. ∅ на винтове |
| [+387] | ∅ на захващаните в патронника работни инструменти | [××40] | Маса съгласно EPTA-Procedure 01/2003 |
| L_wA | Звукова мощност | L_pA | Налягане на звука |
| K | Неопределеност | a_h | Генерирани вибрации |
| U | Номинално напрежение |
| n_0 1 | Скорост на въртене на празенход (1. предавка) |
| n_S | Честота на ударите |
| n_0 2 | Скорост на въртене на празен ход (2. предавка) |
| L_wA | Звукова мощност |
| K | Неопределеност |
Част от изобразените на фигурите допълнителни приспособления не са включени в стандартната окомплектовка. Пълен списък с допълнителните приспособления можете да намерите в каталога ни за допълнителни приспособления.
Предназначение на електро- инструмента
Електроинструментът е предназначен за завиване и развиване на винтове, както и за пробиване в дървесни и керамични материали и пластмаси. Модельт GSB освен това е подходящ и за ударно пробиване в тухли, зидария и каменни материали.
Технически данни
Техническите параметри на продукта са посочени в таблицата на страница 213.
Моля, обърнете внимание на каталогния номер на Вашия електроинструмент, написан на табелката му. Търговските наименования на някои електроинструменти могат да бъдат променяни.
Декларация за съответствие СЕ
С пълна отговорност ние декларираме, че описаният в «Технически данни» продукт съответства на следните стандарти или нормативни документи: EN 60745 съгласно изискванията на Директиви 2004/108/EO, 2006/42/EO.
Подробни технически описания при:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Информация за излъчван шум и вибрации
Измерените стойности за продукта са посочени в таблицата на страница 213.
Стойностите за генерираните шум и вибрации (векторната сума по трите направления) са определени съгласно EN 60745.
Равнището на генерираните вибрации, посочено в това Ръководство за експлоатация, е определено съгласно процедурата, дефинирана в EN 60745, и може да бъде използвано за сравняване с други електроинструменти. То е подходящо също и за предварителна ориентировъчна преценка на натоварването от вибрации.
Посоченото ниво на генерираните вибрации е представително за най-често срещаните приложения на електроинструмента. Все пак, ако електроинструментът се използва за други дейности, с други работни инструменти или ако не бъде поддържан, както е предписано, равнището на генерираните вибрации може да се промени. Това би могло да увеличи значительно сумарното натоварване от вибрации в процеса на работа.
За точната преценка на натоварването от вибрации трябва да бъдат взимани предвид и периодите, в които електроинструментът е изключен или работи, но не се ползва. Това би могло значително да намали сумарното натоварване от вибрации.
Предписвайте допълнителни мерки за предпазване на работаеция с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесьобразна организация на работните стъпки.
156 | Български
Монтиране и работа
| Дейност | Фигура | Страница |
| Изваждане на акумулаторната батерия | 1 | 214 |
| Поставяне на акумулаторната батерия | 2 | 214 |
| Монтиране на работния инструмент | 3 | 214 |
| Избор на посоката на въртене | 4 | 215 |
| Регулиране на въртящия момент | 5 | 215 |
| Избор на позиция за пробиване | 6 | 216 |
| Избор на режима на работа | 7 | 216 |
| Механичен редуктор | 8 | 216 |
| Включване и изключване | 9 | 217 |
| Избор на допълнителни приспособления | - | 218 |
Поддържане и почистване
▶ За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните отвори чисти.
Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Монтажни чертежи и информация за резервни части можете да намерите също и на
Екипът от консултанти на Бош ще Ви помогне с удоволствие при въпроси относно закупуване, приложение и възможности за настройване на различни продукти от производствената гама на Бош и допълнителни приспособления за тях.
Когато се обръщате с Въпроси към представителите, моля, непременно посочвайте 10-цифрения каталожен номер, означен на табелката на електроинструмента.
Роберт Бош ЕООД – България
Бош Сервиз Център
Гаранционни и извънгаранционни ремонти
ул. Сребърна № 3–9
1907 София
Тел.: +359 (02) 962 5302
Тел.: +359 (02) 962 5427
Тел.: +359 (02) 962 5295
Изпращайте акумулаторните батерии само ако корпусът им не е повреден. Покривайте открити контакти с изолиращи лепенки и опаковайте акумулаторната батерия така, че да не може да се мести в опаковката.
Като изпращач обозначете пратката допълнително със следното указание:
С оглед опазване на околната среда електро-
инструментът, допълнителните приспособле-
ния и опаковката трябва да бъдат подложени
на подходяща преработка за повторното из-
ползване на съдържащите се в тях суровини.
Не изхвърляйте електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци!
Само за страни от ЕС:
Съгласно Европейска директива
2002/96/ЕО относно излязла от
употреба електрическа и
електронна апаратура и
утвърждаването й като
национален закон
електрическите и електронни устройства, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини.
Само за страни от ЕС:
съгласно Директива 2006/66/EO дефектни или изхабени акумулаторни или обикновени батерии трябва да бъдат рециклирани.
Правата за изменения запазени.
158 | Srpski
Opšta upozorenja za električne alate
⚠ UPOZORENJE Citajte sva upozorenja i uputstva. Propusti kod
pridržavanja upozorenja i uputstava mogu imati za posledicu električni udar, požar i/ili teške povrede.
Čuvajte sva upozorenja i uputstva za budućnost.
Pojam upotrebljen u upozorenjima „električni alat“ odnosi se na električne alate sa radom na mreži (sa mrežnim kablom) i na električne alate sa radom na akumulator (bez mrežnog kabla).
Sigurnost na radnom mestu
Držite Vaše radno područne čisto i dobro osvetljeno. Nered ili neosvetljena radna područja mogu voditi nesrećama.
▶ Ne radite sa električnim alatom u okolini ugroženoj eksplozijom, u kojoj se nalaze zapaljive tečnosti, gasovi ili prašine.
Električni alati prave varnice koje mogu zapaliti prašinu ili isparenja.
Držite podalje decu i druge osobe za vreme korišćenja električnog alata. Prilikom rada možete izgubiti kontrolu nad aparatom.
