MANUALE UTENTE GSR 18-2-LI BOSCH

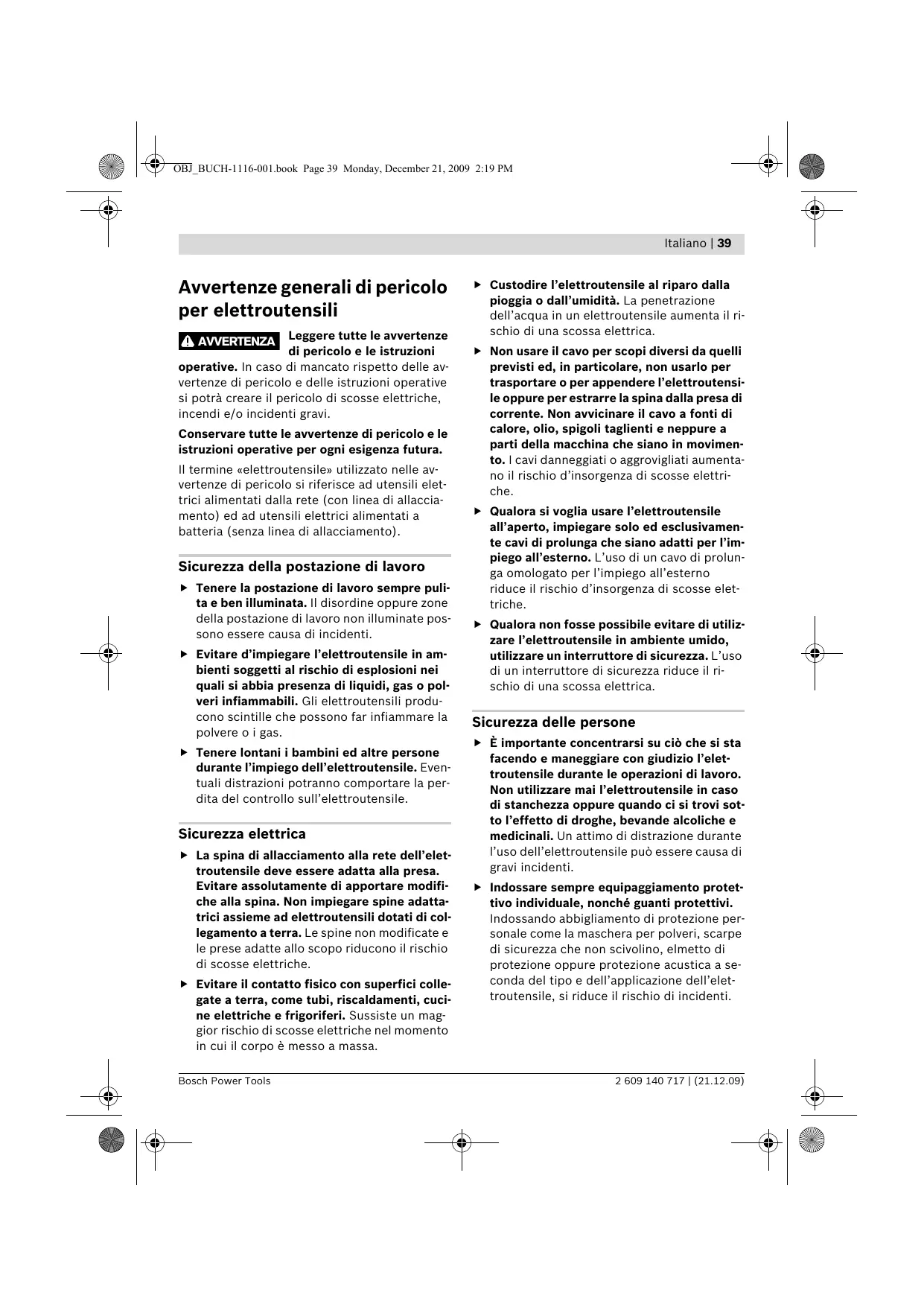

Avvertenze generali di pericolo per elettroutensili PNNTETIUTS Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle av- vertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle av- vertenze di pericolo si riferisce ad utensili elet- trici alimentati dalla rete (con linea di allaccia- mento) ed ad utensili elettrici alimentati à batteria (senza linea di allacciamento). Sicurezza della postazione di lavoro > Tenere la postazione di lavoro sempre puli- ta e ben illuminata. || disordine oppure zone della postazione di lavoro non illuminate pos- sono essere causa di incidenti. > Evitare d’impiegare l’elettroutensile in am- bienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o pol- veri infiammabili. Gli elettroutensili produ- cono scintille che possono far infiammare la polvere o i gas.

Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Even- tuali distrazioni potranno comportare la per- dita del controllo sull'elettroutensile. Sicurezza elettrica > La spina di allacciamento alla rete dell’elet- troutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifi- che alla spina. Non impiegare spine adatta- trici assieme ad elettroutensili dotati di col- legamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. > Evitare il contatto fisico con superfici colle- gate a terra, come tubi, riscaldamenti, cuci- ne elettriche e frigoriferi. Sussiste un mag- gior rischio di scosse elettriche nel momento in cui il corpo & messo à massa. Italiano | 39 > Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell'acqua in un elettroutensile aumenta il ri- schio di una scossa elettrica. > Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensi: le oppure per estrarre la spina dalla presa corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimen- to. | cavi danneggiati o aggrovigliati aumenta- no il rischio d'insorgenza di scosse elettri- che. > Qualora si voglia usare l’elettrouten all'aperto, impiegare solo ed esclusivamen- te cavi di prolunga che siano adatti per l'i piego all’esterno. L'uso di un cavo di prolun- ga omologato per l'impiego all'esterno riduce il rischio d’insorgenza di scosse elet- triche. > Qualora non fosse possibile evitare di utiliz- zare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il ri- schio di una scossa elettrica. Sicurezza delle persone > Ë importante concentrarsi su ci che si sta facendo e maneggiare con giudizio l’elet- troutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sot- to l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile pu essere causa di gravi incidenti. >_Indossare sempre equipaggiamento protet- tivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione per- sonale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a se- conda del tipo e dell'applicazione dell'elet- troutensile, si riduce il rischio di incidenti. Bosch Power Tools 2 609 140 717 | (21.12.09)

h5 [77 GB BUCH-1116-001 book Page 40 Monday, December 21, 2009 2:19 PM 40 | italiano > Evitare l’accensione involontaria dell’elet- troutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ri- caricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elet- troutensile oppure collegandolo all'alimenta- zione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.

Prima di accendere l’elettroutensile toglie- re gli attrezzi di regolazione o la chiave in- glese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina pu provocare seri incidenti.

Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo à possibile controllare me- glio l’elettroutensile in caso di situazioni ina- spettate.

Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e cateni- ne. Tenere i capelli, i vestiti ed i guanti lon- tani da pezzi in movimento. Vestiti lenti, gio- ielli o capelli lunghi potranno impigliarsi in pezzi in movimento.

In caso fosse previsto il montaggio di dispo- sitivi di aspirazione della polvere e di rac- colta, assicurarsi che gli stessi siano colle- gati e che vengano utilizzati correttamente. L'utilizzo di un’aspirazione polvere pu ridur- re lo svilupparsi di situazioni pericolose do- vute alla polvere. Trattamento accurato ed uso corretto degli elettroutensili > Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusiva- mente l’elettroutensile esplicitamente pre- visto per il caso. Con un elettroutensile adat- to si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione. > Non utilizzare mai elettroutensili con inter- ruttori difettosi. Un elettroutensile con l'in- terruttore rotto & pericoloso e deve essere aggiustato. > Prima di procedere ad operazioni di regola- zione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente elo estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile pos- sa essere messo in funzione involontariamen- te. > Quando gli elettroutensili non vengono uti- lizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elet- troutensile a persone che non siano abitua- te ad usarlo o che non abbiano letto le pre- senti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utiliz- zati da persone non dotate di sufficiente esperienza. > Eseguire la manutenzione dell’elettrouten- sile operando con la dovuta diligenza. Ac- certarsi che le parti mobili della macchina funzionino perfettamente, che non s’incep- pino e che non ci siano pezzi rotti o danneg- giati al punto da limitare la funzione dellelettroutensile stesso. Prima di iniziare limpiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elet- troutensili la cui manutenzione ë stata effet- tuata poco accuratamente. > Mantenere gli utensili da taglio sempre affi- lati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre. > Utilizzare l’elettroutensile, gli accessori op- zionali, gli utensili per applicazioni spe che ecc., sempre attenendosi alle presenti istruzioni. Cosi facendo, tenere sempre pre- sente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luo- 80 a situazioni di pericolo. 2609 140 717 | (21.12.09) Bosch Power Tools le.

Li de sous fm Page 41 Tuesday, December 22, 2009 1:07 PM le. {a la RQ ù Italiano | 41 Trattamento ed utilizzo appropriato di Indicazioni di sicurezza per dotati di batterie ricarical trapani ed avvitatori > ricaricabile solo ed esclusivamente nei dispositivi di caricacon- GSB 14,4-2-LI/GSB 18-2-LI sigliati dal produttore. Per un dispositivo di h carica previsto per un determinato tipo di >_Usare la protezione acustica impiegando batteria sussiste pericolo di incendio se vie- - L'effetto del rumore puë ne utilizzato con un tipo diverso di batteria ri- causare la perdita dell'udito. caricabile. > Avere eura d'impiegare negli elettroutensili @SR 14,4-2-LI/GSR 18-2-L1/ solo ed esclusivamente batterie ricaricabili GSB 14,4-2-LI/GSB 18-2-LI esplicitamente previste. L’uso di batterie ri» Tenere l'apparecchio per le superfici isolate caricabili di tipo diverso potrà dare insorgen- dell'impugnatura qualora venissero effet- za a lesioni e comportare il rischio d'incendi. tuati lavori durante i quali l’accessorio op > Non avvicinare batterie non utilizzate a fer- pure la vite potrebbe venire a contatto con magli, monete, chiavi, chiodi, vi cavi elettrici nascosti. Il contatto con un ca- ad altri piccoli oggetti metallici che potreb- vo sotto tensione pud mettere sotto tensione bero provocare un cavallottamento dei con- anche parti metalliche dell’apparecchio, cau- tatti. Un eventuale corto circuito tra i contat- sando una scossa elettrica. ti dell’accumulatore potrà dare origine a > Al fine di rilevare line di alimentazione na- bruciature o ad incendi. scoste, utilizzare adatte apparecchiature di k »_ In caso d'impiego errato si provoca il peri- ricerca oppure rivolgersi alla locale società k & colo di fuoriuscita di liquido dalla batteria erogatrice. Un contatto con linee elettriche & ricaricabile. Evitarne assolutamente il con- puè provocare lo sviluppo di incendi e di tatto. In caso di contatto accidentale, sciac- scosse elettriche. Danneggiando linee del quare accuratamente con acqua. Rivolgersi gas si puë creare il pericolo di esplosioni. Pe- immediatamente al medico, qualora il liqui netrando una tubazione dell'acqua si provo- do dovesse entrare in contatto con gli oc- cano seri danni materiali. chi. Il liquido fuoriuscito dalla batteria ricari > Spegnere immediatamente l'elettroutensile cabile potrà causare irritazioni cutanee o quando lutensile accessorio si blocca. ustioni. Aspettarsi sempre alti momenti di reazione che possono provocare un contraccolpo. Assistenza L’utensile accessorio si blocca quando: — l’'elettroutensile à sottoposto a sovraccari- >. Fare riparare l'elettroutensile solo ed esclu- co oppure sivamente da personal specializzato e solo _ rende angolature improprie nel pezzo in impiegando pezzi di ricambio originali. In ta- aoraione. le maniera potrà essere salvaguardata la si- curezza dell'elettroutensile. > Tenere sempre ben saldo l'elettroutensile. Serrando a fondo ed allentando le viti à pos- sibile che si verifichino temporaneamente al- ti momenti di reazione. > Assicurare il pezzo in lavorazione. Un pezzo in lavorazione pub essere bloccato con sicu- rezza in posizione solo utilizzando un apposi- to dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Bosch Power Tools 2 609 140 717 | (22.12.09) es 2

42 | italiano > Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La pol- vere di metalli leggeri pu essere infiammabi- le ed esplosiva. > Non aprire la batteria. Vi à il pericolo di un corto circuito. Proteggere la batteria ricaricabile dal calore, p. es. anche dall'irradiamento solare continuo, dal fuoco, dall’acqua AJ e dall’'umiditä. Esiste pericolo di esplo- sione. »_ In caso di difetto e di uso improprio della batteria ricaricabile vi à il pericolo di una fuoriuscita di vapori. Far entrare aria fresca € farsi visitare da un medico in caso di di- . | vapori possono irritare le vie respira- > Utilizzare la batteria ricaricabile esclusiva- mente insieme all’elettroutensile Bosch. Solo in questo modo la batteria ricaricabile viene protetta da sovraccarico pericoloso. > Utilizzare esclusivamente batterie ricarica- bi inali Bosch dotate della tensione dicata sulla targhetta di identificazione dellelettroutensile. In caso di impiego di al- tre batterie ricaricabili, p. es. imitazioni, bat- terie ricaricabili rigenerate oppure prodotti di terzi, esiste il pericolo di lesioni e di danni alle cose causate da batterie che esplodono. Ulteriori indicazioni di sicurez- za ed istruzioni operative > Polveri di materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannose per la salu- te e possono causare reazioni allergiche, malattie delle vie respiratorie e/o cancro. Materiale contenente amianto deve essere lavorato esclusivamente da personale spe- cializzato. > Azionare il commutatore > Se non fosse pos: 2:19 PM — Prowedere per una buona aerazione del posto di lavoro. — Si consiglia di portare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro pae- se per i materiali da lavorare. > Prima di effettuare lavori all’elettroutensile (ad es. lavori di manutenzione, cambio d’utensile, ecc.), nonché in caso di traspor- to e di conservazione dello stesso, avere sempre cura di portare in posi commutatore per la reversibi sussisterà il pericolo di lesioni in caso di azio- namento accidentale dell'interruttore di av- vio/di arresto. > La batteria ricaricabile viene fornita parzial- mente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batte- ria ricaricabile nella stazione di ricarica. > Leggere le istruzioni d’uso della stazione di ricarica. > Applicare l’elettroutensile sulla vite soltan- to quando à spento. Utensili accessori in ro- tazione possono scivolare. marcia esclusi- vamente ad elettroutensile fermo. le spingere il commuta- tore di marcia fino all’arresto, ruotare leg- germente il mandrino. 2609 140 717 | (21.12.09) Bosch Power Tools

d d [70m Bucur-1116-001:bock Page 43 Monday, December 21, 2009 2:19 PM Ÿ | Éd {a la RQ ù Italiano | 43 Simboli 1 simboli sotto indicati sono necessari alla lettura ed alla comprensione delle istruzioni d'uso. Ë im- portante conoscere bene i simboli ed il rispettivo significato. Un'interpretazione corretta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro l'elettroutensile. Simbolo Significato Simbolo Significato

GSR 14,4-2-LI/GSR 18-2-LI/

GSB 14,4-2-L1/GSB 18-2-LI: Trapano awvitatore a batteria/ Trapano avvitatore con percus- sione a batteria area marcata in grigio: impugna- tura (superficie di presa isolata) BOSCH __& TYPE 0 HO CE Codice prodotto Leggere tutte le awvertenze di pericolo e le istruzioni operative Prima di qualsiasi lavoro all’elet- troutensile rimuovere la batte- ria ricaricabile Direzione di movimento Direzione di reazione Rotazione destrorsa/sinistrorsa A4 4 4 Foratura ed awvitatura Foratura a percussione 4 k Numero di giri minimo Numero di giri massimo I Accensione O Spegnimento U Tensione nominale ns Frequenza colpi noi Numero di giri a vuoto no 2 Numero di giri a vuoto (1° marcia) (2° marcia) M max. momento di coppia secon- Muratura do ISO 5093 & Metallo Legname a Diametro di foratura max. 5 À Diam. max. delle viti Campo di serraggio del mandri y Peso in funzione della no EPTA-Procedure 01/2003 Lun Livello di potenza sonora Loa Livello di pressione acustica K Insicurezza della misura a Valore di emissione dell'oscilla- zione Bosch Power Tools 2 609 140 717 | (21.12.09) Ps PS

44 | italiano Volume di fornitura L'accessorio illustrato oppure descritto non à compreso nel volume di fornitura standard. L'accessorio completo à contenuto nel nostro programma accessori. Uso conforme alle norme L'elettroutensile & idoneo per avvitare e svitare viti nonché per forare nel legname, metallo, ce- ramica e plastica. Il GSB è adatto inoltre per eseguire forature battenti in mattoni, muratura e materiale minerale. Dati tecnici 1 dati tecnici del prodotto sono indicati nella ta- bella à pagina 213. Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vo- stro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare. Dichiarazione di conformità CE Assumendone la piena responsabilità, dichiaria- mo che il prodotto descritto nei «Dati tecnici» à conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 2004/108/CE, 2006/42/CE. Fascicolo tecnico presso: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider … Dr. Eckerhard Strôtgen Senior Vice President Head of Product Engineering Certification ga 72 av Ales Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Informazioni sulla rumorosità e sulla vibrazione 1 valori di misura del prodotto sono indicati nella tabella à pagina 213. Valori complessivi di rumorosità ed oscillazioni (somma vettoriale in tre direzioni) misurati con- formemente alla norma EN 60745. Il livello di vibrazioni indicato nelle presenti istruzioni à stato rilevato seguendo una proce- dura di misurazione conforme alla norma EN 60745 e pud essere utilizzato per confronta- re gli elettroutensili. Lo stesso à idoneo anche per una valutazione temporanea della sollecita- zione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli im- pieghi principali dell'elettroutensile. Qualora l’elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vi- brazioni pud differire. Questo pud aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio à spento oppure è ac- ceso ma non à utilizzato effettivamente. Questo puè ridurre chiaramente la sollecitazione da vi- brazioni per l'intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vi- brazioni come p.es.: manutenzione dell'elet- troutensile e degli accessori, mani calde, orga- nizzazione dello svolgimento del lavoro. 2 609 140 717 | (21.12.09) Bosch Power Tools le.

|.) En book Page 45 Monday, December 21, 2009 2:19 PM le. {a la RQ ù Italiano | 45 Montaggio ed uso Scopo dell’operazioi Figura Pagina Rimozione della batteria ricaricabile 1 214 Applicazione della batteria ricaricabile 2 214 Montaggio dell'accessorio 3 214 Impostazione del senso di rotazione n 215 Preselezione della coppia 5 215 Selezione della posizione di foratura 6 216 Regolazione del modo operativo 7 216 Commutazione meccanica di marcia 8 216 Accensione/spegnimento 9 217 Selezione accessori - 218 Manutenzione e pulizia Tel.: +39 (02) 36 96 26 63 Fax: +39 (02) 36 96 26 62 > Per poter garantire buone e sicure opera- Fax: +39 (02) 36 96 86 77 zioni di lavoro, tenere sempre puliti l’elet- E-Mail: officina.elettroutensili@it.bosch.com troutensile e le prese di ventilazione. PS Svizzera 4 <&7 si di ocei <&7 Servizio di assistenza ed Tel.: +41 (044) 8 47 15 13 : us Fax: +41 (044) 8 47 15 53 assistenza clienti Il servizio di assistenza risponde alle Vostre do- Trasporto mande relative alla riparazione ed alla manuten- zione del Vostro prodotto nonché concernentile Spedire batterie ricaricabili solamente se la car- parti di ricambio. Disegni in vista esplosa ed in ©25S non à danneggiata. Coprire con nastro formazioni relative alle parti di ricambio sono #desivo i contatti scoperti ed imballare la batte- consultabili anche sul sito: ria ricaricabile in modo tale che non si muova www.bosch-pt.com nellimballe. | : Il team assistenza clienti Bosch è a Vostra dispo Quale azienda contrassegnare inoltre la spedi- sizione per rispondere alle domande relative zione con la seguenti indicazione: all'acquisto, impiego e regolazione di apparec- … [ihiumion battery not restricted chi ed accessori. Handle with care In caso di richieste o di ordinazione di pezzi di | d pack f ricambio, comunicare sempre il codice prodotto amagec package can cause fire à 10 cifre riportato sulla targhetta di fabbrica- Inspect package and arrange repack by zione dell'elettroutensilel qualified persons when required For more information, call: (001) 352-323-3500 Italia Officina Elettroutensili Robert Bosch S.p.A. c/o GEODIS Viale Lombardia 18 20010 Arluno Bosch Power Tools 2 609 140 717 | (21.12.09) Ps PS

46 | italiano Smaltimento Awiare ad un riciclaggio rispettoso dell'ambien- te gliimballaggi, gli elettroutensili e gli accessori dismessi. Non gettare elettroutensili e batterie ricaricabi- li/batterie tra i rifiuti domestici! Solo per i Paesi della CE: Conformemente alla direttiva eu- ropea 2002/96/CE sui rifiuti di ap- parecchiature elettriche ed elet- troniche ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservi- bili devono essere raccolti separatamente ed es- sere inviati ad una riutilizzazione ecologica. Solo per i Paesi della CE: Ogni tipo di batteria difettosa oppure esaurita deve essere riciclata secondo la direttiva 2006/66/CE. Le batterie ricaricabili/le batterie non funzio- nanti potranno essere consegnate direttamente presso: Italia Ecoelit Viale Misurata 32 20146 Milano Tel.: +39 02 / 4 23 68 63 Fax: +39 02 / 48 95 18 93 Svizzera Batrec AG 3752 Wimmis BE Con ogni riserva di modifiche tecniche. le.
