GEBRUIKSAANWIJZING PerfectView CAM 360 AHD DOMETIC

Lees deze handleiding voor de montage en de ingebruikname zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

Inhoudsopgave

1 Verklaring van de symbolen 165
2Veiligheids-eninbouwinstructies. 166
3 Omvang van de levering 167
4 Toebehoren. 167
5 Beoogd gebruik 168
6 Technische omschrijving 169
7 Het videosystem monteren 170
8 Het videosystem aansluten 177
9 Videoysteminstallingen. 178
10 Garantie. 189
11 Afvoer 189
12 Technische gegevens. 190

1 Verklaring van de symbolen

WAARSCHUWING!

Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die kan leiden tot ernstig letsel of de dood, als deze nicht worden.

VOORZICHTIG!

Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die kan leiden tot Licht of gemiddeld letsel, als deze nicht worden vermeden.

LET OP!

Aanwijzing met betrekking tot een situation die kan leiden tot materielle schade, als deze nicht worden vermeden.

INSTRUCTIE

Meer informatatie over de bediening van het product.

2 Veiligheids- en inbouwinstructies

Neem de veiligheidsaanwijzingen en voorschriften van de voertuigfabrikant en de servicewerkplaatsen in acht.

De fabrikant kan in de volgende geallen nicht aansprakelijk worden gesteld voor schade:

• montage- of aansluitfouten
• beschadiging van het product door mechanische invloeden en verkeerde aansluiitspanning
• veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• gebruik voor andere dan de in de handleiding beschreiben toepassingen

WAARSCHUWING! Het Niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

• Ongeschekte leidingverbindingen können leiden tot kortsluiting meta als gevolg:

-kabelbranden
- de airbag worden geactiveerd
- schade aan elektronische besturingsinrichtingen
- elektrische storingen (knipperlicht, remlicht, claxon, contact, Licht)

LET OP! Gevaar voor schade

• In verband met kortsluitingsgevaar moet voor werkzaamheden aan het elektrisch systeme van het voertuig algijd de minpool worden losgekoppeld.

Bij voertuigen met een extra accu要去 ook waar de minpool worden losgekoppeld.

3 Omvang van de levering

Nr. in aflb. 1, pageina 3	Aantal Opschrift
1	4	c	a	m
21 bedieningspaneel
31 afstandsbediening
41 IR-ontvanger
51 voertuigaansluitkabel
6	4	verlengkabels voor camera's: 1 x 6 m (voorzijde) 2 x 10 m (links/rechts) 1 x 17 m (achterzijde)
-	14	bouten met sluitringen
-	1 vulkaniserende tape
-	1 dubbelzijdig plakband (voor infraroodontvanger)
-	1 geheugenstick

4 T O e b e h o r

Als toebehoren verkrijgbaar (niet bij de levering inbegrepen):

Opschrift	Artikelnr.
Kalibratieset 4 matten	9600000513
Kalibratieset 2 matten	9600028360
Monitor M75LAHD	9600012898

Neem bij vragen over toebehoren contact op met uw servicepartner.

5 Beoogd gebruik

WAARSCHUWING! Gevaar voor persoonlijk letsel door het voertuig.

Videosystemen zijn uitsluitend bedoeld als hulpmiddel bij hetchyterui-trijden. Het gebruik ervan ontheft uECHTER Niet van de plicht bijzonder voorzichtig teijken tijdens hetchyterui-trijden, afslaan en Vooruitrijden.

INSTRUCTIE

• Het videosystem CAM 360 AHD is nicht geschickt voor montage in bouwmachines.
• Het videosystem is geschikt voor montage in voertuigen met een maximale lengte van 10m .

Het videosystem CAM360 AHD is ontworpen voor gebruik in voertuigen. De camera's leveren beelden in een rondzicht van 360^ , waardoor u de omgeving van het voertuig maar de zijkanten alsook aan de voor- enchyterzijde vanuit vogelterspectief(Intkien.

De beelden van de camera konnen apart worden weergegeven (split screen). De selectie van een afzonderlijke camera is afhankelijk van de invoersignalen van de richtingaanwijzers en dechteruitversnelling. Daarnaast kan de selectie ook worden uitgevoerd via de bijgeleverde afstandsbediening.

Het videosystem wird gebrukt om de directe omgeving van het voertuig te overzie, bijvoorbeeld tijdens het rijden, wisselen van rijstrook,uitvoeren van speciale verrichtingen of parkeren.

6 Technische omschrijving

Vier 180^ -groothoekcamera's bevinden zich aan de voor-,chyter-,linker- en rechtzerzijde van het voertuig. Een videoprocessor voegt de opgenomen beelden onvertraagd samen tot een enkel beeld dat het voertuig en+zijn omgeving aan voor,chter-, linker- enrechtzerzijde in vogelperspectief toont.

Het camerasystem wordt ingeschakeld zodra het voertuig wordt gestart.

Het camerasystem levert een rondzicht van 360^ en toont de beelden van de omgeving van het voertuig maar de zijkanten alsook aan de voorzijde en weiterzijde vanuit vogelperspectief.

Afhankelijk van de instellingen konnen afzonderlijke camera's worden geactiveerd door invoersignalen, bijvoorbeeld door het gebruik van een richtingaanwijzer of deijkenuitversnelling.

Het bedieningspaneel bevat vier camera-ingangen en verbindt de camera's via een stekkerverbinding met de beeldschemen.

Het bedieningspaneel maakt de volgende opties möglichk:

• Een permanent split screen of een split screen geactiveerd door een besturingsignaal
• Automatisch volledig scherm voor dechteruijtrijcamera alschteruiktijkspiegel
• Permanent volledig scherm voor het 360^ -rondzicht als het schermrechtop staat

Video's van de camera's hunnen worden opgeslagen (geheugenstick) volgens het circulair-bufferprincipe en in het camerasystem worden afgespeeld. Een opname duurt 5 minute, daarna begint de volgende opname automatisch. Zodra het geheugen vol is, worden het oudste bestand automatisch overschreiben.

Om de video's op een computer af te kuren spelen, moet de bestandsindeling H.264 ondersteund worden.

7 Het videosystem monteren

7.1 Aanwijzingen voor de montage

VOORZICHTIG! Gevaar voor letsel

• Kies eenplaats voor de camera en bevestig hem zo stevig dat hij in geen geval van het voertuig kan vallen en daardoor omstanders kan verwonden (bijv. door takken die over het dak van het voertuig strijken).
• Borg de onderdelen van het videosysteme die in het voertuig zijn geinstalleerd omervoortzorgen datdeze in geen geval kunnen losraken (door hard remmen, verkeersongeval) en deinzitenden van het voertuig kunnen verwonden.
• Borg onderdelen van het systeme die verborgen zijn door de carrosserie zodanig dat deze Niet{kunnen losraken of andere onderdelen of kabels{kunnen beschadigen of voertuigfuncties{kunnen beperken (bijv. stuurwiel, pedalen enz.).
• Neem altijd de veiligheidsaanwijzingen van de voertuigfabrikant in acht.
  Een,aantal werkzaamheden (bijv. aan beveiligingssystemen zoals AIRBAG etc.)mogen alleen door geschooldevakluiuitgevoerd worden.

LET OP! Gevaar voor schade

• Het systeme mag alleen permanent worden geinstalleerd na een succesvolle proefkalibratie.
• Voordat u gaat boren of schroeven dient u te controlleren of de benodigde kabels lang genoeg zich.
• Let er bij het boren op dat er,achter het te doorboren oppervlak genoeg ruimte is voor de boor, om schade te voorkomen (afb. 3, vagina 5).
• Ontbraam elk boorgat en behandel de boorgaten met antiroestmiddel.

INSTRUCTIE

Als door de montage van de camera de afmetingen van het voertuig zoals aangegeven in de voertuigpapieren worden veranderd,要去 een neue keuring door de betreffende instanties worden uitgevoerd. Deze instantie要去 dergelijk wijzigingen in uw voertuigpapieren noteren.

Neem de volgende instructies in acht:

• Gebruik bij werkzaamheden aan de volgende leidingen alleen geïsoleerde kabelschoenen, stekkers en vlaksteker-kabelschoenen:

• 30 (directe voeding van de pluspool van de accu, dient als opslagbuffer voor datum enijd)
  -15 (geschakelde plus, ache ter accu)

• 31 (retourleiding vanaf accu, massa)
• achteruitrijlicht
• richtingaanwijzers links/rechts

Gebruik geenorseleinenkabelverbindingen.

• Gebruik een krimptang (afb. 2 7, pagina 4) voor het verbinden van de kabels.

• Schroef de kabel bij het aansluiten van leiding 31 (massa)

• met een kabelschoen en een getande borgring aan een massaschroef van het voertuig of

• schroef de kabel met een kabelschoen en een plaatschroef aan de carrosserie.

Zorg voor een goede massaverbinding.

Bij het loskoppelen van de minpool van de accu verliezen alle vluchtige geheugens van de elektronica voor comfortvoorzieningen de opgeslagen data.

• De volgende data要去 aufhankelijk van de voertuiguitrusting opnieuw instellen:

• r a d i o c o d e

• v o e r t u i g k l o k
• t i m e r
• b o o r d c o m p u t e r
  stoelinstelling

Instructies voor het instellen vindt u in de betreffende gebruiksaanwijzing.

7.2 Aanwijzingen voor de elektrische aansluiting

LET OP! Gevaar voor schade

• Het nicht-vakkundig aanleggen of verbinden van kabels leidt steeds wee ter storingen of beschadigingen van onderdelen. Het correct aanleggen en verbinden van kabels is een voorwaarde voor een duurzame en storingsvrije werkig van de later aangebouwde componenten.
• De kabels mogen Niet voor langereijd met oplosmiddelen zoals bijv. benzine in aanraking komen, waar oplosmiddelen de kabels beschadigen.
• Gebruik voor het controleren van de spanning in elektrische leidingen alleen een diodetestlamp (afb. 2 8, pagina 4) of een voltmeter (afb. 2 9, pagina 4).

Testlampen met een peertje (afb. 2 11, pagina 4) verbruiken te veel stroom, waardoor de voertuigelektronica beschadigd kan raken.

• Isoleer alle verbindingen en aansluitingen.
• Bescherm alle kabels gegen Mechanische slijtage met behulp van kabelbinders of isolatietape, bijvoorbeeld aan al bestaande kabels.

De camera's zijn waterdicht. De afldichtingen van de camera's� nicht bestand gegen een hagedrukreiniger (afb. 5, vagina 5). Neem waarom de volgende instructies voor het gebruik van de camera's in acht:

LET OP! Gevaar voor schade

• Open de camera's Niet, aangezien hierdoor de lekdichtheid en werk ing van de camera's beperkt+kennen worden (afb. 6, pagina 5).
• Trek nied aan de kabels, aangezien hierdoor de dichtheid en werkinq van de camera's beperkt+kunnen worden (afb. 7, pagina 5).
• De camera's zich nicht geschikt voor gebruik onder water (afb. 8, vagina 5).

Neem de volgende instructies in acht:

• Gebruik voor de doorvoer van de aansluitkabels indien möglichst bestaande kabelgoten of andere geschikte opties, zoals bekledingsranden, ventilatieroosters of blinde stoppen. Indien er geen doorvoeren aanwezigহn, dient u voor de betreffende kabels bijbehorende gaten te boren. Controller van tevoren of er voldoende ruimte is voor de boor aan de achterkant.
• Leg de kabels indien möglich als tijd binnen in het voertuig aan, want waar+zijn zebeter beschermd dan aan de buitenkant van het voertuig.

Indien u de kabels toch aan de buitenkant van het voertuig aanlegt, let dan op een veilige bevestiging (door extra kabelverbinders, isolatieband e.d.).

• Houd bij het aanleggen van de kabels algtd voldoende afstand tot het en bewegende voertuigonderdelen (uitlaatpijpen, aandrijfassen, dynamo, ventilatoren, verwarming e.d.), om beschadigingen aan de kabel te voorkomen. Gebruik voor de mechanische bescherming ribbelbuis of soortgelijke beschemings-materialen.
• Gebruik de vulkaniserende tape om de stekkerverbindingen van de videoaansluitkabels te beschermen gegen het binnendringen van water (afb. 9, pagina 6).

• Let er bij het leggen van de kabels (afb. 4, paginga 5) op dat deze:

• niedet sterkwordengeknihtofverdraaid,
  -niet langs randen schuren,

• nieder bescherming door openings met scherpe kanten worden gelegd.

• Bevestig de kabels veilig in het voertuig om verstrikken (gevaar om te vallen) te vermijden. Doe dit met kabelbinders, isolatietape of bevestiging met lijm.

• Bescherm jegere doorvoer aan de buitenkant d.m.v. geschikte maatregelen gegen het binnendringen van water, bijv. door de kabel met afdichtingspasta aan te brengen en door de kabel en de doorvoertule in te spuiten met afdichtings-pasta.

INSTRUCTIE

Begin met het afdachten van de doorvoeren pas nadat alle instelwerkzaamheden aan de camera zijn voltooid en de benodigde lengtes van de aansluitkabels vastliggen.

7.3 Benodigd gereedschap

Voor inbouw en montage heeft u de volgende gereedschappen nodig (afb. 2, vagina 4):

Metaalboor: 6 mm en 2,4 mm (1)
- B o o r m a c h i n e (2)
Inbussleutel: 2,5mm (3)
- Meetlat (4)
Ha m e r (5)
- Center p o n s ( 6)
Krimptang (7)
- 5 × meetlint: ten minste 10 ~m

Voor de elektrische aansluiting en de contrôle waarvan hebt u de volgende hulp-middelen nodig:

• Diodetestlamp (afb. 2 8, pagina 4) of voltmeter (afb. 2 9, pagina 4)
• Isolatietape (afb. 2 10, pagina 4)
  Kabeldoorvoerbuizen

Voor het bevestigen van de kabels hebt u eventuele nog kabelbinders nodig.

7.4 De camera's installeren

LET OP! Gevaar voor schade

Het systemd mag alleen permanent worden geinstalleerd na een succesvolle proefkalibratie.

De montageplaatsen bepalen

LET OP! Gevaar voor schade

Controleer of de camerakabel nicht geknikt of beschadigd is. Gebruik eventueel een 1 cm dik vulstuk onder het voetstuk van de camera (afb. 12, pagina 7).

Neem de volgende instructies in acht:

• Zorg ervoor dat de montageplaats stevig genoeg is (bijvoorbeeld om te voorkomen dat de camera van het voertuig worden geveegd door takken die over het dak van het voertuig strijken).
• De opbouw op de bevestigingsplaats moet voldoende stevigheid bieden, zodate camerahouder voldoende stevig vastgedraaid kan worden.
• Achter de gekozen montagepositie要去 voldoende vrij ruimte voor de montage voorhanden�n.
• Voor de beste resultaten要去en de camera's zo hoog möglichk en zo centraal möglichk op het voertuig worden gemonteerd.
• Zorg ervoor dat de montageplaats van de camera zorecht möglichk is (afb. 13, vagina 7).

Ga als volgt te werk:

Breng de camera's[tijdelijk aan met plakband zoals afgebeeld in aflb. 10, vagina 6 t/m afb. 14, vagina 7.
▶ Sluit het camerasystemeënijdelijk aan volgens het schakelschema (afb. 15, vagina 8).

Voer een basiskalibratie uit als test (zie hoofdstuk „Het 360^ -zicht kalibreren" op pagina 182).
Markee de positie van de camera's.

De camera's bevestigen

LET OP! Gevaar voor schade

• Maak met behulp van een hamer en een centerpons putjes op de eerder gemarkeerde punten om te voorkomen dat de boor wegelijkdt.
• Ontbraam alle boorgaten die in een metalen plaat zichn gemaakt en behandel ze met antiroestmiddel.

• Breng kabeldoorvoerbuizen aan in alle kanalen met scherpe randen.

• De veiligste manier van bevestigen zijn schroeven die door de carrosserie gaan.

• Controller van tevoren of er elektrische kabels beschadigd können raken als de boor het materiaal doorboort (afb. 3, paging 5).
• Als u Niet zeker bent over de door u gekozen montageplaats, neem dan contact op met de fabrikant van het voertuig of de dealer.

Gebruik de bijgeleverde zelftappende schroeven

LET OP! Gevaar voor schade

Zelftappende schroeven mogen alleen worden bevestigd aanplaatstaal met een minimale dikte van 1,5 mm.

Booreen gat van 6mm voor de kabeldoorvoer (afb.16, pagina 9).
Leid de camerakabel in het voertuig (afb. 17, pagina 9).
Markeer de gaten voor de montageschroeven (afb. 18 1, pagina 9).
Verwijder de camera (afb. 18 2, pagina 9).
Boor twee gaten van 2,4mm voor de camerahouder (afb. 19, pagina 9).
Leid de camerakabel in het voertuig (afb. 20 1, pagina 9).
Schroef de camera vast met de bijgeleverde zelftappende schroeven (afb. 20 2, pagina 9).

Als u de camera met inbusbouten door de opbouw wilt bevestigen

LET OP! Gevaar voor schade

Zorg ervoor dat de moeren bij het vastdraaien Niet door de opbouw hunnen trekken. Gebruik eventueel grotere sluitingen of metalen platen.

Booreengatvan 6mm voordekabeldoorvoer(afb.16，pagina9).
Leid de camerakabel in het voertuig (afb. 17, pagina 9).
Markeer de gaten voor de montageschroeven (afb. 18 1, pagina 9).
Verwijder de camera (afb. 18 2, pagina 9).
Boor twee gaten van 3,5mm voor de camerahouder.
Leid de camerakabel in het voertuig.
Schroef de camera vast met inbusbouteu M3× 20mm Afhankelijk van de dikte van de opbouw heeft u eventueel langere inbusbouteu nodig.

7.5 Bedieningspaneel monteren

LET OP! Gevaar voor schade

Het bedieningspaneel mag nicht worden bloatgesteld aan direct zonlicht.

INSTRUCTIE

Als u een geheugenstick gekruikt om de videogegevens op te slaan, leg de USB-kabel (afb. 15 4, paginga 8) dan maar een gemakkelijk toegankelijke plaat.

Het bedieningspaneel worden waar voor montage geleverd.

Monteer het bedieningspaneel zich bij de monitor op eenplaats die beschermd is谈起 water, bij voorkeur onder het dashboard of onder de stoel van de bestuurder.
Bevestig het bedieningspaneel met behulp van de bijgeleverde schroeven.

7.6 De infraroodontvanger monteren

Kies voor de infraroodontvanger een montageplaats die in de gezichtslijn van de afstandsbediening ligt.

Bevestig de infraroodontvanger met het bijgeleverde dubbelzijdige plakband.

8 Het videosystem aansluiten

LET OP! Gevaar voor schade

• De kabels voor klem 15, richtingaanwijzer links, richtingaanwijzer rechts en weiteruit要去en aan de zijde van het voertuig beschermdijken met een zekering van maximaal 3 A. Als dit Niet het geval is, moeter een aanvullende zekering worden aangebracht aan de zijde van de desbetreffende verbruiker.
• Als de aansluiting „MONITOR CTRL OUT" Niet worden gebruikt,要去 het koperen uiteinde worden geisoleerd. De last van deze uitgang mag zicheer dan 150mA bedragen.

INSTRUCTIE

Plaats de camerakabel zodanig, dat u bij een eventueeloodzakelijk jeuitbouw van de camera makkelijk bij de stekkerverbinding:tussen camera en verlangkabel kuntkommen.

Sluit het videosystem aan zoals weergegeven in het aansluitschema (afb. 15, vagina 8).
Isoleer de stekker van de camera-adapter met de bijgeleverde vulkaniserende tape (afb. 9, pagina 6).

Legendabij het aansluitschemaa

Nr. in afb. 15, Beschrijving van de aansluiting pagina 8

1 Monitor

2 Camera's

3 Bedieningspaneel

4 USB-ingang

5 Zwarte stekker (jackplug): infraroodontvanger voor de afstandsbediening

6 Gele stekker: video-uitgang

7 Zwarte stekker (.,FRONT): camera voorzijde

8 Zwarte stekker (.,LEFT): camera links

9 Zwarte stekker (.,RIGHT): camera rechts

10 Zwarte stekker (.,REAR): camerachterzijde

bk Zwarte kabel (.,GND): aansluiting op massa (klem 31)

ye Gele kabel (.,BATT): aansluiting op constante plus van accu (klem 30). Maakt onder andere opslag van datum enijd möglich (recorderfunctie).

rd Rode kabel (.,ACC): aansluiting op ontsteking (klem 15)

og Oranje kabel (.,TURN RIGHT IN"): aansluiting op de pluskabel van de rechterrichtingaanwijzer. Als de rechtterrichtingaanwijzer worden bediend, worden de besturingskast via deze kabel geactiveerd en worden het beeld van de bijbehorende afzonderlijke camera weergegeven.

pk Roze kabel (.,TURN LEFT IN"): aansluiting op de pluskabel van de linker rich-ingtaanwijzer. Als de linkerrichtingaanwijzer worden bediend, worden de besturingskast via deze kabel geactiveerd en worden het beeld van de bijbehorende afzonderlijke camera weergegeven.

gn Groene kabel (.,REVERSE GEAR IN"): aansluiting op de pluskabel van hetchyteruirijlicht. Als dechyteruiversnelling worden bediend, worden de besturingskast via deze kabel geactiveerd en worden het beeld van de bijbehorende afzonderlijke camera weergegeven.

bu Blauwe kabel (.,MONITOR CTRL OUT): besturingssignaaluitgang om eenmonitor in te schakelen (12V-besturingssignaal).

9 Videosysteminstallingen

INSTRUCTIE

Het hoofdmenu kan nicht worden geactiveerd als de richtingaanwijzer of de weiteruitversnelling is bediend.

9.1 Bedieningselementen van de afstandsbediening

Nr. in afb. 21, ToetsBeschriving
1 Toets TERUG: Terugkeren maar het vorige menu in het hoofd- of sub- menu
2 Toets OK of AFSPELEN/PAUZE: • Hoofdmenu activeren • Invoer bevestigen • Opgenomen video's afspelen of onderbreken
3 Toets OPSLAAN: • Opslaan
4 Toets MINUS of TERUGSPOELEN: • Waarde verlagen • Terugspoelenijdens afspelen van video
50-9 Cijfertoetsen: Getallen invoeren
6 Toets PLUS of VOORUITSPOELEN: • Waarde verhogen • Vooruitspoelenijdens afspelen van video
7 Toets PLUS of MINUS: Geen functie
8 △, ▽, □, △	Pijltjestoetsen: • Camera voorzijde,chterzijde, links of rechts selecteren • In het hoofd- of submenu navigeren
9 Toets AAN/UIT □ Video-overdrachtশ het scherm in- of uitschakelen

Gebruik de afstandsbediening om door het videomenu te navigeren.

9.2 Menustructuur en weergaven

Druk op de toets van de afstandsbediening.

Selecteer „ SETTINGS".
Voer het wachtwoord "654321" in.

SETTINGS

Menu Beschrijving

BASIC VALUES Zie hoofdstuk „Instelling BASIC VALUES" op pagina 181

SAVE EXTERN Configuratie inclusief kalibratie opslaan op een extern opslagme-dium (geheugenstick)

LOAD EXTERN

Nieuwe firmware laden
- Extern opgeslagen configuratie inclusief kalibratie laden

FACTORY RESET Alle instellingen terugzetten in de fabrieksinstellingen

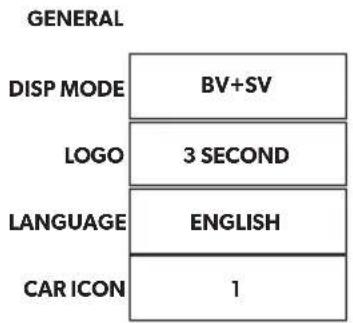

9.3 Installing BASIC VALUES

BASIC VALUES

SAVE

Instelling Beschrijving

DISP MODE

BV: Bird's-eye View (vogelperspectief) met verticale monitor
BV+SV: Split screen, links Bird's-eye View (vogelperspectief) / rechts Single View (enkel camerabeeld)
SV+BV: Split screen, links Single View (enkel camerabeeld) / rechts Bird's-eye View (vogelperspectief)

LOGO Duur die het logo tijdens het opstarten worden weergegeven

LANGUAGE Taalkeuze: „ENGLISH" (Engels), „DEUTSCH" (Duits), „FRANCAIS" (Frans)

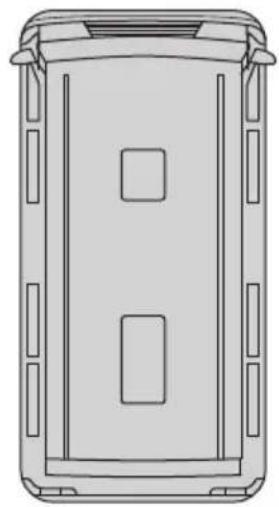

CAR ICON Verschillende voertuigbeelden van een geheugenstick laden

LEFT Schermafmetingaar links aanpassen

RIGHT Schermafmetingaarrechtsaanpassen

TOP Schermafeting maar boven aanpassen

BOTTOM Schermafeting maar aanpassen

BRIGHT Helderheid van het scherm instellen

Instelling Beschrijving

CONTRAST Contrast van het scherm instellen

COLOR Kleur van het scherm instellen

9.4 Het 360^ -zicht kalibreren

WAARSCHUWING! Gevaar voor persoonlijk letsel door het voertuig

• Zorg ervoor dat alle gebieden rondon het voertuig door het sys-tem worden weergegeven. Blinde vlekken vormen een veiligheidsrisico.
• Blinde vlekken können ontstaan wanner de kalibratiematten te ver van het voertuig af worden geplaatst. Dit is met name van toepassing aan de voor- enchyterzijde.

INSTRUCTIE

• Mijd bij het positioneren van de kalibratiematten reflecterende oppervlakken en sterke schaduwen.
• Het kan nodig+zijn reflecterende oppervlakken, bijvoorbeeld de voorruit, af te Dekken met een doek.

De volgende materialen zijn vereist voor het kalibreren van de camerahoeken:

• Kalibratieset (zie hoofdstuk „Toebehoren" op pagina 167):

• 4 kalibratiematten met kalibratiepatroon (2,0× 1,6m)

• of 2 kalibratiematten met kalibratiepatroon (1,2× 5,4m)

• 5 meetlinten met een minimale lenghte van 10m

• P I a k b a n d
• Optioneel: rechte balk, lat of plank

Legendabijafb.22,pagina10enafb.23,pagina11

Nr. in afb. 22,网页10 en afb. 23,网页11

Beschrijving van de afmetingen (niet van toepassing op de voertuigafmetingen)

L Afstand tot de kalibratiematten aan voor- enchterzijde

W Afstand tot de kalibratiematten aan linker- en rechterzijde

Afstand:tussen kalibratiemataan voorzijde en kalibratiematten aan zijkanten (moet aan.beide zijden identiek+zijn)

Optioneel: plaats de balk, lat of plank voor deijkenwielen als limiet voor het positioneren van de kalibratiematten aan de zijkanten (afb. 24, pagina 11).
Positioneer de kalibratiematten zoals weergegeven in afb. 22, pagina 10 (4 kalibratiematten) of afb. 23, pagina 11 (2 kalibratiematten) en bevestig ze met plakband.
- De kalibratiematten要去en volledig zichtaar়n.
Plaats de meetlinten zoals weergegeven in afb. 22, pagina 10.
Vorme en rechthoek rond het voertuig.
Schakel het contact in om het systeme te activeren.
Druk op de toets van de afstandsbediening.
Selecteer „CALIBRATION".
Voer het wachtwoord „654321" in.

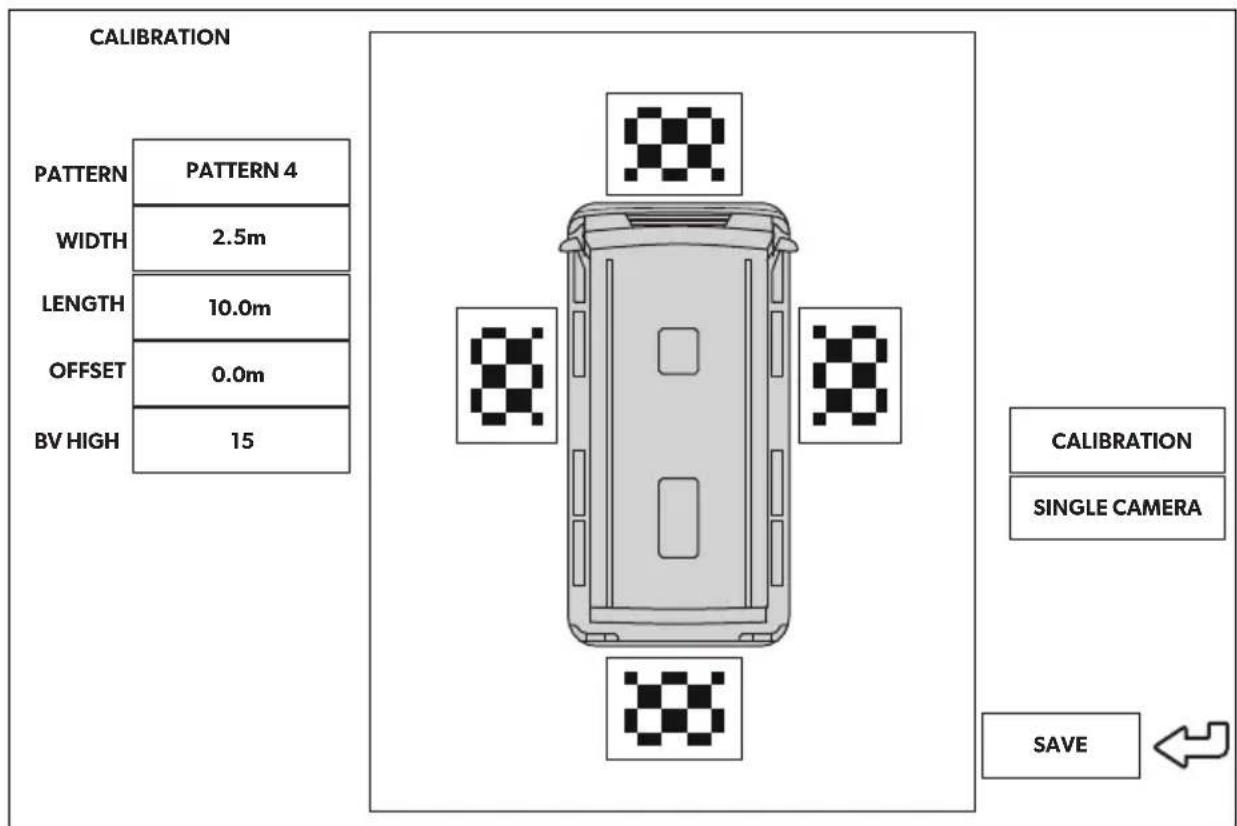

Kalibratie met 4 kalibratiematten

Wijzig de waarde van „PATTERN" in „PATTERN 4".

Selecteer de afzonderlijke camerabeelden een voor een.
Controller of de camerahoeken zodanig zich ingesteld dat de volledige kalibra-tiemat zichtaar is.

Wijzig eventueel de positie van de kalibratiemat.
Meet de afmetingen W, Len O in meter (afb. 22, pagina 10).
Voer bij " _ " W I D T H " de afmeting W in meter in.
Voer bij "LENGTH" de afmeting Lin meter in.
Voer bij "OFFSET" de afmeting O in meter in.

Selecteer "CALIBRATION".
Na de kalibratie toont het display „CALIBRATION SUCCESSFUL".

Als de melding „DETECT CLOTH FAILED!!" wordt weergegeven:

Controller of:

• er een sterke schaduw op de kalibratiemat valt,
• de volledige kalibratiemat worden weergegeven door de camera,
• delichtomstandigheden slecht zijn of er reflecties aanwezig়n.

Verhelp het desbeteffende probleem.

Selecteer daarna weeer "CALIBRATION".

Indien u de afstandslijnen van de camera aan de weiterijde gebruikt:

Selecteer „SINGLE CAMERA".
Stel „DIST LINE" in op „AAN" (zie hoofdstuk „SINGLE CAMERA instellen" op pagina 188).

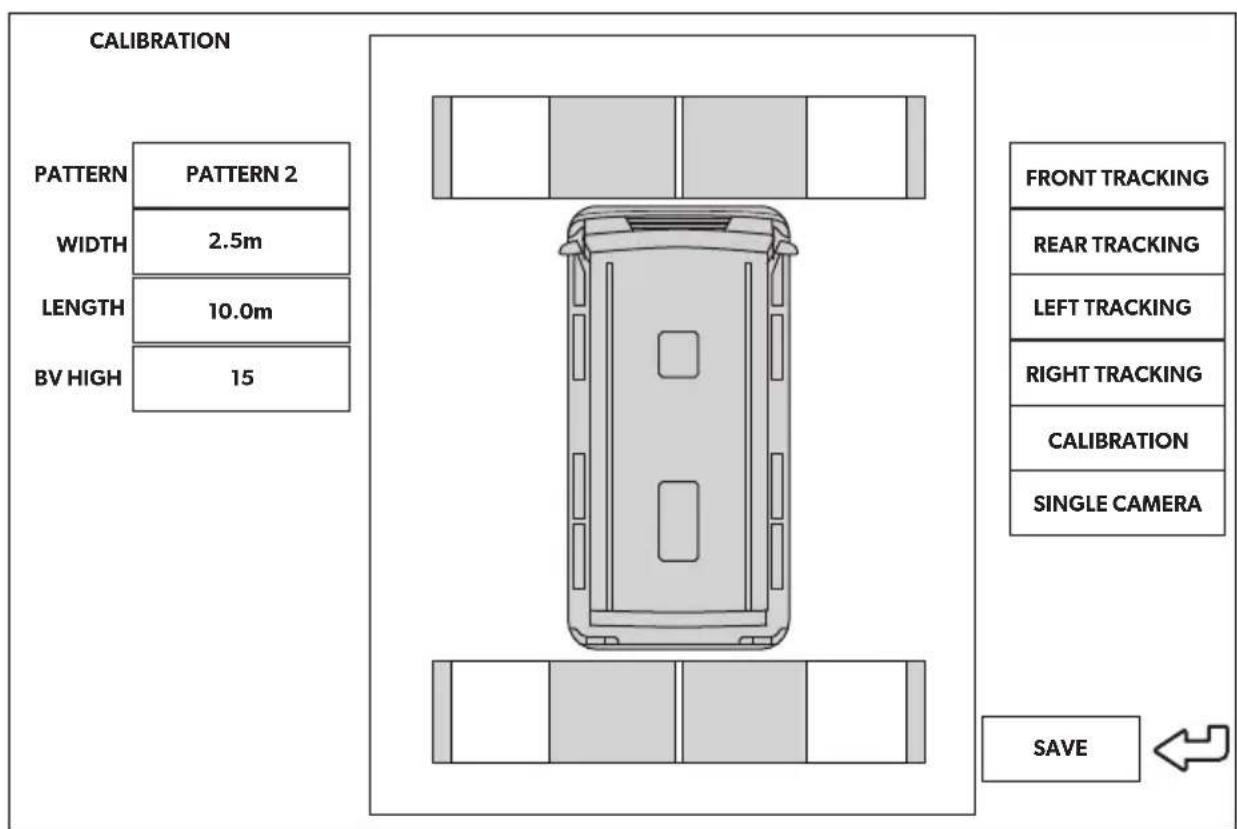

Kalibratie met 2 kalibratiematten

Wijzig de waarde van „PATTERN" in „PATTERN 2".

Selecteer de afzonderlijke camerabeelden een voor een.
Controller of de camerahoeken zodanig+zijn ingesteld dat twee witte rechthoeken op de kalibratiematten volledig zichtaar+zijn.
Wijzig eventueel de positie van de kalibratiemat.
Meet de afmetingen Wen Lin meter (afb. 23, pagina 11).
Voer bij "WIDTH" de afmeting W in meter in.
Voer bij "LENGTH" de afmeting Lin meter in.

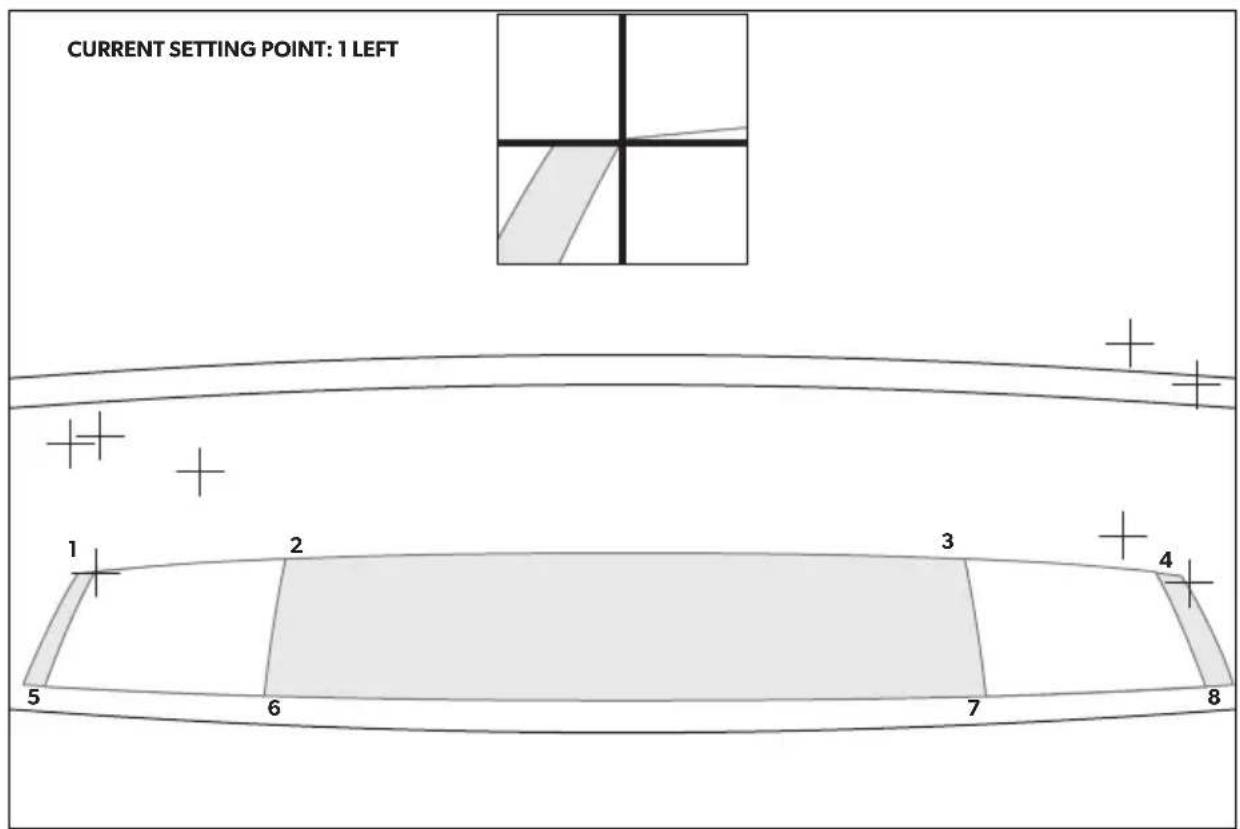

Selecteer „FRONT TRACKING".

Het beeld schakelt maar de camera aan de voorzijde. Over het camerabeeld heb een liggenacht rode kruisen en een zoomvenster. Het zoomvenster toont een vergrote weergave van het momenteel actieve kruis. Het actieve kruis knippert.

Positioneer de kruisen met behulp van de pijltjestoetsen op de afstandsbedieten.

• De kruisen要去 op de hoeken van de witte vierkanten op de kalibratiematten worden geplaatst.
• Bevestig de positie van elk kruis met de afstandsbediening (druk op „OK").
• Na de bevestiging verandert de kleur van het actieve kruis van rood maar groen en worden het volgende kruis actief.

Herhaal dit proces voor „REAR TRACKING“, „LEFT TRACKING“ en „RIGHT TRACKING“. Voor elke camera moet u 8 kruisen positioneren, dus in totaal 32 stuks.
Selecteer „CALIBRATION".
Na de kalibratie toont het display „CALIBRATION SUCCESSFUL".

Als de melding „DETECT CLOTH FAILED!!" worden weergegeven:

Belicht de kalibratiematten zo gelijkmatig möglichk.

Controller of:

• er een sterke schaduw op de kalibratiemat valt,
• de volledige kalibratiemat worden weergegeven door de camera,
• de lichtomstandigheden slecht zijn of er reflecties aanwezig়n.

Verhelp het desbetreffende probleem.

Selecteer daarna weeR „CALIBRATION".

Fijnafstelling voorverschuiving

INSTRUCTIE

Wijzig voor een fijnafstelling in geval van een verschuiving alleen de parameters op het scherm. Het is Niet nodig de kalibratiematten of camera'suit te lijnen zolang ze in een rechthoek gespositioneerd+zijn. Als de verschuving asymmetrisch is, zoals in afb.25, pagina 12, moeten de matten opnieuw gekalibreerd worden. Een asymmetrische verschuving kan Niet worden verholpen via de software.

Selecteer "CALIBRATION".

Indien u een verschuving in het voorste meetlint bemerkt (alleen van toepassing op modus „PATTERN 4") (afb. 26, pagina 12):

Wijzig de parameter "OFFSET".

Selecteer „CALIBRATION".
Controller het beeld.
Herhaal.Deze stappen totdat er geen verschuiving zichtaar is.

Indien u een verschuving in de meetlinten aan de zijkanten bemerkt (afb. 27, vagina 13):

Wijzig de parameter „WIDTH".

Selecteer „CALIBRATION".
Controller het beeld.
Herhaal deze stappen totdat er geen verschuiving zichtaar is.

Indien u een verschuving in het achterste meetlint bemerkt (afb. 28, pagina 13):

Wijzig de parameter „LENGTH".

Selecteer "CALIBRATION".
Controller het beeld.
Herhaal deze stappen totdat er geen verschuiving zichtbaar is.

Na de fjnafstelling:

Selecteer „SAVE EXTERN" om de configuratie inclusief kalibratie ook op te slaan op een extern opslagmedium (geheugenstick).

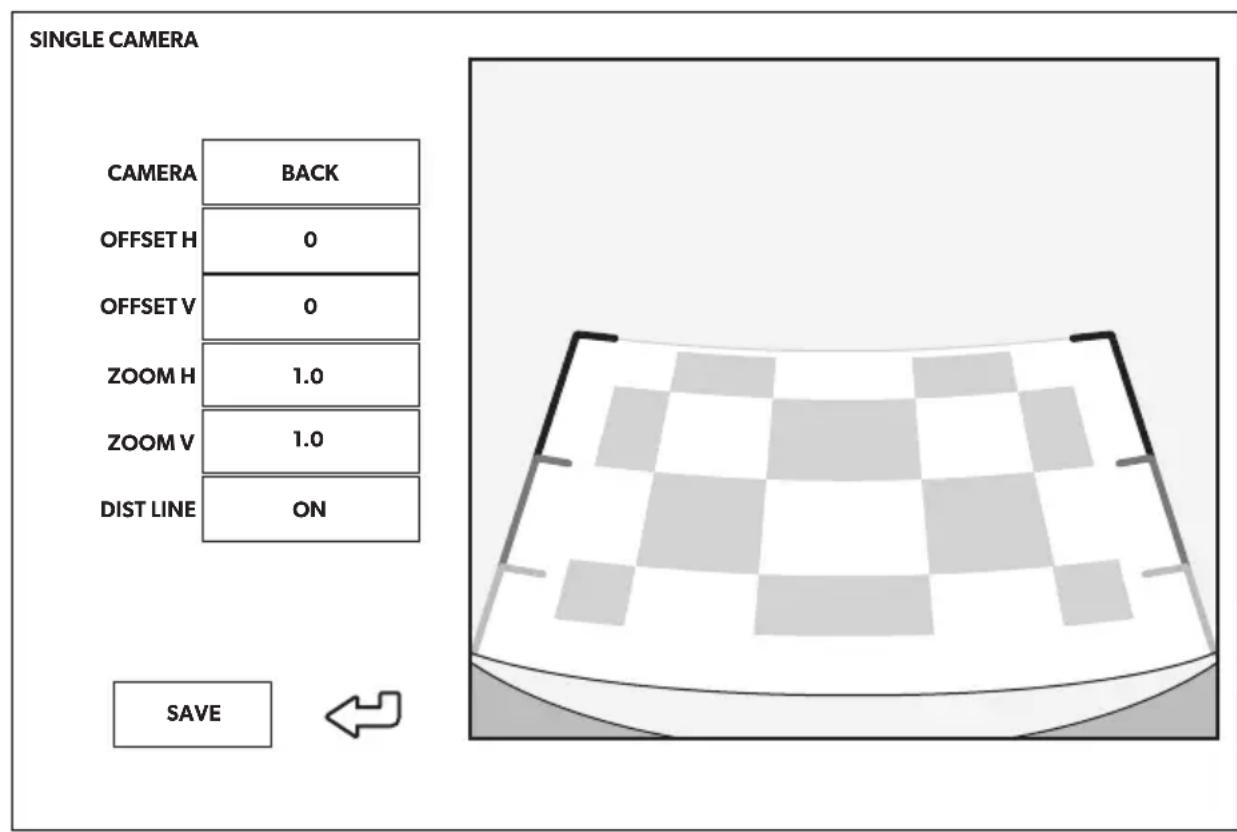

9.5 SINGLE CAMERA instellen

Instelling Beschrijving

CAMERA "FRONT", "RIGHT", "REAR", "LEFT"

OFFSET H Camerabeeldaar links of rechtsverschuiven

OFFSET V Camerabeeld omhoog of omlaag versuschuiven

ZOOM H Camerabeeld uitzoomen

ZOOM V Camerabeeld inzoomen

DIST LINE

Alleen voor de camera aan dechterzijde: Afstandslijnen aan/uit (positieaanpassing worden automatisch toegepast)

10 Garantie

De wettelijke garantiepiode is van toepassing. Als het product defect is, wendl u zich tot het filial van de fabrikant in uw land (zie dometic.com/dealer) of tot uw spe-cialzaak.

Voor de afhandeling van de reparatie of garantie dient u het volgende mee op te sturen:

defecte onderdelen,
- een kopie van de factuur met datum van aankoop,
- reden van de klacht of een beschrijving van de storing.

11 Afvoer

Laat het verpakkingsmateriaal indien möglichk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtst bijzijnde recyclingcentrum of uw specialzaakaar de betreffende afvoervoorschriften.

Beschem uw milieu!

Accu's en batterijen horen nicht thus in het huishoudelijkke afval.

Geef uw defe cate of verbruike of defe cate accu's bij de leverancier of bij een verzamelpunt af.

	PerfectView CAM360AHD
Camera
Beeldsensor: 1/3"
Pixels: 720 (H) x 1280 (V)
Horizontale resolutie: 720p
Gevoeligheid ( „Sensitivity“): 0,1 lux
Geichtshoek: 180°
Afmetingen (b x h x d):	afb. 29, paging 14
Gewicht: 100 g
Beschermingsklasse: IP69k
Bedrijfstemperatuur:	-20 °C
Bedieningspaneel
Afmetingen (b x h x d):	126 x 86 x 26 mm
Bestandsindeling video:	AHD/NTCS, 1 Vpp (afb. 30, paging 14)
Aansluitspanning:	9 V---- -32 V----
Stroomverbruik (ingeschakeld):	<700 mA (ca. 500 mA/12 V, ca. 300 mA/24 V)
Stroomverbruik (uitgeschakeld):	ca. 2 mA
Bedrijfstemperatuur:	-30 °C tot +80 °C
Batterijen afstandsbediening:	CR2025
