KÄYTTÖOHJE PerfectView CAM 360 AHD DOMETIC

Lue tāmā ohje huolellisesti lápi ennen asennusta ja kāyttoönottoja ja sāilytā ohje hyvin. Jos myyt tuotteen eteenpāin, anna ohje tällöin edelleen uudelle kāytäjälle.

Sisallysluettelo

1 Symbolien selitykset 263
2 Turvallisuus- ja asennusohjeita 264
3Toimituskokonaisuus. 265
4 Lisavarusteet 265
5Kayttotarkoitus. 266
6 Tekninen kuvaus 266
7 Videojärestelmän asentaminen 267
8 Videojärestelmän liittäminen 273
9 Videojärestelmän asetukset. 275
10 Takuu 285
11 Havittaminen 285
12 Tekniset tiedot. 286

1 Symbolien selitykset

VAROITUS!

Turvallisuusohje koskien vaaratilannetta, joka voi johtaa kuolemaan taivakavaan vammaan,Jos tilannetta ei valteta.

HUOMIO!

Turvallisuusohje koskien vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen vammaan, jos tilannetta ei valteta.

HUOMAUTUS!

Ohje koskien tilannetta, joka voi johtaa esinevahinkoihin, jos sitä ei valteta.

OHJE

Tuotteen käyttoa koskevia lisātietoja.

2 Turvallisus- ja asennusohjeita

Noudata ajoneuvovalmistajan ja autoalan ammattiirien antamia turvallisuusohjeita ja vaatimuksia.

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• asennus- tai liitäntävirheet
• laite on vauroitunut mekaanisten tekijöiden vaikutuksesta ja värään liitäntäjännitteen vuoksi
• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• käytö muuhun kuin käytöohjeessa ilmoitettuun tarkoitukseen

VAROITUS! Näden varoitusten noudattamatta jättäminen voi johtaa kuolemaan tai yakavaan vammaan.

• Riittamattomat johtimet voivat aiheuttaa oikosulun, jonka takia
  -syntyy johtopaloja,
  -turvatyyny (airbag) laukeaa,
• elektroniset ohjauslaitteistot vahingoittuvat,
• sahköiset toiminnot lakkaavat toimimasta (vilkku, jarruvalo, aani- merkki, sytytys, valot).

HUOMAUTUS! Vahingonvaara

• Irrota akun miinusnapa oikosulkuvaaran takia aina ennen ajoneuvoelektroniikkaan liittyvien toiden aloittamista.

Jos ajoneuvossa on lisäakku, myös sen miinusnapa tāytyy irrottaa.

3 Toimituskokonaisus

Kohta - kuva 1, sivulla 3	Määrä Teksti
1	4	K	a	m
21 Ohjain
31 Kaukosäädin
41 IR-vastaanotin
51 Ajoneuvoliitäntäjohto
64 Jatkojohto kameroihin: 1x 6 m (etu) 2x 10 m (vasen/oikea) 1x 17 m (taka)
-14 Pultit ja prikat
-	1 Vulkanoituva teippi
-	1 Kaksipuolin teippi (infrapunavastaanottimelle)
-	1 Flash-tallennusväline

4 Lisävarusteet

Saatavissa lisāvarusteena (ei sisälly toimituskokonaisuuteen):

Teksti	Tuotenro
Kalibrointisetti 4 mattoa	9600000513
Kalibrointisetti 2 mattoa	9600028360
Monitori M75LAHD	9600012898

Jos sinulla on kysyttavaa lisavarusteista, kanny huoltolikkeesi puoleen.

5 Kayttotarkoitus

VAROITUS! Ajoneuvo voi aiheuttaa henkilövahinkoja.

Vaikka videojärestelmät avustavatkin kuljettajaa peruuttamisen yhtey- dessä, ne eivät kuitenkaan vapauta sinua velvollisuudesta noudattaa erityistä varovaisuutta peruuttamisen, käantymisen tai eteenpän ajamisen aikana.

OHJE

• CAM360AHD -videojärestelmä ei sovi asennettavaksi rakennuskonesiin.
• Videojärestelmä sopii asennettavaksi enintään 10 m pitkiin ajoneuvoihin.

CAM360AHD -videojärestelmä on suunnitelu ajoneuvokäyttoön. Kamerat valittävät 360^ -panoraamakuvaa, joka tarjoaa sinulle yläkulmanäkymän ajoneuvon ympäristöön sivuille, eteen ja taakse.

Kameroiden kuvat voidaan näytta erikseen (ruudun jak). Yksittäisen kameran kuvan valinta riippuu vilkujen ja peruutusvaihteen lahettamastu tulosignaalista. Lisäksi valinta voidaan tehdä myös mukana toimitetulla kaukosaatimellä.

Videojärestelmää käytetään ajoneuvon valittöman ympäristön tarkkailuun esim. ajamisen, kaistanvaihdon, ohjailun tai pysäköinnin aikana.

6 Tekninen kuvaus

Neljä 180^ -laajakulmakameraa sijaitsevat ajoneuvon etuosassa, takaosassa ja sen vasemmalla ja oikealla puolella. Videoprosessori yhdistäa tallennetut kuvat yhdeksi tosiaikaiseksi kuvaksi, joka esittä yläkulmanakymää ajoneuvoon ja sen ympäristöön edessä, takana ja sivuilla.

Kamerajärestelmä kytketaän pälle heti, kun ajoneuvo käynistetaan.

Kamerajärestelmä tuottaa 360^ -panoraamakuvan ja valittäa kuvat yläkulmanäkymä ajoneuvon ympäristöön sivuille, eteen ja taakse.

Asetuksista riippuen yksittäiset kamerat voidaan aktivoida tulosignaalien avulla, esim. vilkua tai peruutusvaihedetta kayttamällä.

Ohjausyksikössä on neljä kameratuloa. Se yhdistää kamerat nayttöihin pistokeliitannallä.

Ohjausyksikkö mahdollistaa seuraavat vaihtoehdot:

• Pysyvästi jaettu näytö tai ohjaussignaalin avulla jaettu näytö
• Automaattinen kokoruututila peruutuskameralle peruutuspeilitoimintona
• Pysyvä 360^ panoraamanäkymä kun näytö on pystyasennossa

Kameroiden videokuvat voidaan tallentaa (flash-tallennusvaline) kiertopuskuriperi-aatteella ja toistaa kamerajärjestelmässä. Tallennusjaksokestäa 5 minuuttia, minkä jälkeen seuraava tallennusjakso alkaa automaattisesti. Kun muisti tulee tayteen, vanhintiedosto korvataan uudella automaattisesti.

Videoiden toistamiseksi tietokoneessa, tämän täytyy tukea H.264-videootallennusmuotoa.

7 Videojärestelmän asentaminen

7.1 Asennusta koskevia tietoja

HUOMIO! Loukkaantumisvaara

• Valitse kameran paikka ja kiinnitta kamera siten, etta kamera ei voi missa'an tilanteessa irrota ja johtaa lahellä oleskelevien ihmisten loukkaantumiseen (esimerkiki sen vuoksi, etta ajoneuvon kattoon osuvat oksat repäisevät kameran irti).
• Kiinnitä videojärestelmän ajoneuvoon asennettavat osat siten, että ne eivät missaän tapauksessa (akkijarrutus, liikenneonnettomuus) irtoa ja johda ajoneuvon matkustajien loukkaantumiseen.
• Kiinnitä järjestelmän verhoubsten alle kiinnitettvät osat siten, etta ne eivät voi irrota tai vahingoittaa muita osia ja johtimia tai Haitata mitään ajoneuvon toimintoja (ohjaus, polkimet jne.).
• Noudata aina ajoneuvovalmistajan antamia turvallisuusohjeita. Eräisiin työtehtäviin (esim. törmäyssuojajarjestelmiin kuten turvatyynyihin jne. liittyvät työtehtävät) saa ryhtyä vain tehtävän vaatiman koulutuksen saanut ammattihenkilöstö.

HUOMAUTUS! Vahingonvaara

• Järestelmän saa asentaa pysyvästi vasta, kun testikalibrointi on suori-tetu onnistuneesti.
• Varmista ennen poraamista tai ruuvaamista, etta vastaavissa joh-doissa riittä pituutta.
• Huolehdi poratessasi siitä, etta poran terällä on reiän takana riittävasti tilaa, jotta terä ei aiheuta vaurioita (kuva 3, sivulla 5).
• Pyöristä kaikkien reikien reunat ja käsitte ne ruostesuoja-aineella.

OHJE

Jos ajoneuvon ajoneuvopapereihin merkitty koko muuttuu kameran asentamisen takia, muutos täytyy hyväksyttaa asianomaisissa paikoissa (katsastuskonttorit).

Viranomaisen taytyk kirjata kaikki tällaiset muutokset ajoneuvopapereihin.

Noudata seuraavia ohjeita:

• Käytä seuraavia johtimia koskevissa toissä vain eristettyä kaapelikenkiä, pistokkeita ja abiko-liittimiä:

• 30 (suora syöttö akun plus-navasta, toimii paivämärän ja ajan tallennuspuskurina)

• 15 (kytketty plus, akun takana),

• 31 (akun paluujohdin, maa),

• peru u t u s v a l o .
  -Vasen/oikea vilkku

Alä kayta sokeripalaliittimia.

Käytä johtojen liittämiseen abico-pihtejä (kuva 2 7, sivulla 4).
- Ruuvaa johto liittäessäjohtimeen 31 (maa)

• kaapelikengällä ja lukkoprikalla ajoneuvon omaan maadoitusruuviin tai
• kaapelikengällä ja peltiruuvilla ajoneuvon koripeltiin

Huolehdi hyvästa maakosketuksesta.

Kun akun miinusnapa irrotetaan, kaikista mukavuuselektroniikan sahköisistä muisteista haviäa niihin tallenetut tiedot.

• Aseta ajoneuvon varustelusta riippuen seuraavat tiedot uudelleen:

• r a d i o k o o d i

• ajoneuvokello
• A j a s t i n

• ajoneuvotietokone

• i s t u i m e n a s e n t o

Asetusohjeita lóydāt kustakin käyttoohjeesta.

7.2 Sahkoliitantaa koskevia tietoja

HUOMAUTUS! Vahingonvaara

• Epääasianmukaiset johtosijoittelut ja -liitokset johtavat yha uudelleen virhetoimintoihin ja rakenneosien vauroitumiseen. Johtojen asianmukainen sjoittaminen ja liittäminen on varusteosien jatkuvan ja virheettöman toiminnan perusedellytys.
• Johdot eivāt saa joutua pitkäaikaisesti kosketuksiin liuotinten kuten esim. bensiin kanssa, sillä liuottimet vahingoittavat johtoja.
• Käytä sahköjohdinten jännitteen tarkastamiseen vain diodisahkokynää (kuva 2 8, sivulla 4) tai voltittimtaria (kuva 2 9, sivulla 4). Lampulla varustetut sahkokynät (kuva 2 11, sivulla 4) kuluttavat liian paljon virtaa, mika voi johtaa ajoneuvoelektroniikan vahingoittumiseen.
• Eristä kaikki johtimet ja liitännät.
• Kiinnitä johdot nippusiteillä tai eristysnauhalla esimerkiki si aiemmin asennettuihin johtoihin, jotta johtoihin ei kohdistu mekaanista kulustura.

Kamerat ovat vesitiiviitä. Kameroiden tiivisteet eivat kuitenkaankestä puhdistusta korkeapainepesurin avulla (kuva 5, sivulla 5). Noudata siksi seuraavia kameroiden käsittelya koskevia ohjeita:

HUOMAUTUS! Vahingonvaara

• Älä avaa kameroita, sillä tämä heikentää kameroiden tiiviytta ja toimin-takykyä (kuva 6, sivulla 5).
• Älä vedä johdoista, sillä tämä heikentäa kameroiden tiiviytta ja toimin-takykyä (kuva 7, sivulla 5).
  Kamerat eivät sovellu vedenalaiseen käyttoän (kuva 8, sivulla 5).

Noudata seuraavia ohjeita:

• Pyri vetāmaān liitāntājohdot kāyttäen valmiina olevia lapivientejā tai muita lapivientimahdollisuuksia, kuten esim. verhouksen reunoja, tuulecusritilōita tai puuttuvien kytkinten peitelevyjä. Jos lapivientipaikkoja ei ole, sinun tāytyy porata kyseisiä johtoja vastaavat reliṭ. Varmista etukäteen, etta porattavan reiān taustapuolella on riittāvasti tilaa.

• Vedä johdot mahdollisuuksien mukaan aina ajoneuvon sisātiloihin, sillä siellä ne ovat paremmin suojassa kuin ajoneuvon ulkopuolella. Jos joudut kuitenkin asentamaan johtoja ajoneuvon ulkopuolelle, huolehdi siitä, että johdot on kiinnitetty moitteettomasti paikalleen (lisäksi nippusiteillä, eristysnauhalla jne.).

• Johtoen vioittumisen välttämiseksi säilytä johtoja vetäessäi aina riittävä etäisyss ajoneuvon kuumiin ja liikkuviin osiin (pakoputki, vetoakselit, laturi, tuuletin, lammitin jne.). Käytä mekaaniseen suojaamiseen aaltoputkea tai vastaavanlaisia suojamateriaialeja.

• Käytä vulkanoituvaa teippä videoliitäntäjohtoen pistokeliitäntöjen suojaamiseen vedeltä (kuva 9, sivulla 6).
  Huolehdi johtoja (kuva 4, sivulla 5) vetäessäsi siitä, että ne:

-eivatolevoimakkaasti taitteella tai kierteellä,
-eivath hankaa reunoihin,
- eivāt kulje suojaamattomina teräväreunaisista rei'istä.

• Kiinnitä johdot turvallisesti ajoneuvoon, jotta niihin ei voi kompastua. Se voidaan tehdä nippusiteillä, eristysnauhalla tai liimaamalla.
• Suojaa jokainen ulkopintaan tehtävä aukko sopivin kinoin veden tunkeutumiselta, esim. asentamalla johto tiivistysmassan kanssa paikalleen ja ruiskuttamalla sekä johdon että läpivientiholkin päälle tiivistysmassa.

OHJE

Aloita lapivientien tiivistäminen vasta sitten, kun kaikki kameraa koskevat säätötyöt on tehty loppuun ja liitäntäjohtojen tarvittavat pituudet ovat selvää.

7.3 Tarvittavat tyokalut

Kiinnittämseen ja asentamiseen tarvitet seuraavia tyokaluja (kuva 2, sivulla 4):

• Teräsporantera: 6 mm ja 2,4 mm (1)
• P or a k o n e (2)
• Kuusiokoloavain: 2,5 ~mm (3)
  Mitta (4)
• Vasara (5)
• Merkkipuikko (6)
  Abiko-pihdit (7)
• 5 × mittanauha: vahintaaan 10 m

Sahkoliitannan kytkemista ja tarkastamista varten tarvitset seuraavia tyokaluja:

Diodisähkokynä (kuva 8, sivulla 4) tai voltittittari (kuva 9, sivulla 4)
- Eristysnauhaa (kuva 2 10, sivulla 4)
- Johdon lapivientiholkkeja

Johtojen kiinnittämseen tarvitaan mahdollisesti lisaksi johtokiinnittimiä.

7.4 Kameroiden asentaminen

HUOMAUTUS! Vahingonvaara

Järkestelmän saa asentaa pysyvästi vasta, kun testikalibrointi on suoritettu onnistuneesti.

Asennuspaikkojen selvittäminen

HUOMAUTUS! Vahingonvaara

Varmista, etta kamerajohto ei ole puristunut tai vaurioitunut. Tarvittaessa kaytä 1 cm paksua valikappaletta kameran jalustan alla (kuva 12, sivulla 7).

Noudata seuraavia ohjeita:

• Varmista, etta kamera on asennettu riittävän tukevaan paikkaan (ota esim. huomioon se, etteivät ajoneuvon katton osuvat oksat saa kameraa putoamaan).
• Korin tāytyy olla kiinnityskohdassa riittāvān lijarakenteinen, jotta kameran pidikkeen voi kiristää riittāvān tiukalle.
• Valitun asennuspaikan takana tāytyy olla riittāvasti vapaata tilaa asennusta varten.
• Parhaiden tulosten saavuttamiseksi asenna kamera mahdollisimman korkealle ja mahdollisimman lahelle ajoneuvon keskikohtaa.
• Varmista, etta kameran asennuspaikka on mahdollisimman pystysuora (kuva 13, sivulla 7).

Menettele seuraavasti:

Sijoita kamerat väliaikaisesti käytämällä teippejä kuvien kuva 10, sivulla 6 - kuva 14, sivulla 7 osoittamalla tavalla.
Liitä kamerajärestelmä väliaikaisesti piirikaavion mukaisesti (kuva 15, sivulla 8).
Suorita peruskalibrointi testimielessa (katso kap. "360°-nakymän kalibrointi" sivulla 278).
Merkitse kameroiden paikat.

Kameroiden kiinnittäminen

HUOMAUTUS! Vahingonvaara

• Tee vasaralla ja merkkipuikolla alkusyennys aiemmin merkittyihin kohtiin, jotta poranterä ei luiskahda paikaltaan.
• Pyöristä kaikki peltiin poratut reliät ja suojaa ne ruosteelta.

• Varusta kaikki terävreunaiset lapiivientiaukot lapiivientiholkilla.

• Varmin kiinnitys saavutetaan korirakenteen katon lapi menevillä ruuveilla.

• Tarkista etukäteen, voiko materiaalin lapiisevä porantera vahingoittaa sahköjtoja (kuva 3, sivulla 5).
• Jos et ole varma valitsemastasi asennuspaikasta, känny korirakenteen valmistajan tai sen edustajan puoleen.

Käytä mukana toimitetuja peltiruuveja

HUOMAUTUS! Vahingonvaara

Peltiruuveja saa kayttä kiinnittamiseen vain, kun kiinnitysalusta on vahin-täan 1,5 mm paksua teraspeltiä.

Poraa 6 mm -reikä johtoa varten (kuva 16, sivulla 9).
Pujota kamerajohto ajoneuvon sisään (kuva 17, sivulla 9).
Merkitse asennusruuvien reliat (kuva 18 1, sivulla 9).

Ota kamera pois (kuva 18 2, sivulla 9).
Poraa kaksi 2,4 mm -reikä kameran pidikettä varten (kuva 19, sivulla 9).
Pujota kamerajohto ajoneuvon sisään (kuva 20 1, sivulla 9).
▶ Ruuvaa kamera kiinni mukana toimitetuilla peltiruuveilla (kuva 20 2, sivulla 9).

Jos haluat kiinnittä kameran kierrepulteilla korirakenteen lapi

HUOMAUTUS! Vahingonvaara

Huolehdi siitä, etta mutterit eivat voi niitta kirstettäessä kiskoutua korirakenteen lapi. Käytä mahdollisesti suurempia prikkoja tai peltilevyjä.

Poraa 6 mm -reikä johtoa varten (kuva 16, sivulla 9).
Pujota kamerajohto ajoneuvon sisään (kuva 17, sivulla 9).
Merkitse asennusruuvien reliat (kuva 18 1, sivulla 9).

Ota kamera pois (kuva 18 2, sivulla 9).
Poraakasi 03,5mm -reikaa kameran pidikettavarten.
Vedä kamerajohto ajoneuvon sisäään.
▶ Ruuvaa kameran paikalleen M3 x 20 mm -kierreruuveilla. Korirakenteen paksuudesta riippuen voidaan tarvita tatä pidempiä kierreruuveja.

7.5 Ohjainlaitteen asennus

HUOMAUTUS! Vahingonvaara

Ohjausyksikköä ei saa asettaa alttiiksi suoralle auringonvalolle.

OHJE

Jos käytät flash-tallennusvälinettä videodatan tallentamikseen, vedä USBjohto (kuva 15 4, sivulla 8) helposti tavoitettavaan paikkaan.

Ohjausyksikkö toimitetaan asennusvalmiina.

Asenna ohjausyksikkö vedeltä suojattuun paikkaan lahelle monitoria, mieluiten kojelaudan alle tai kuljettajan istuimen alle.
Kiinnitä ohjausyksikkö paikalleen mukana toimitetuilla pulteilla.

7.6 Infrapunavastaanottimen asentaminen

Valitse infrapunavastaanottimelle asennuspaikka, johon kaukosätimellä on suora naköyhteys.
Kiinnitta infrapunavastaanotin mukana toimitetulla kaksipuolisella teipillä.

8 Videojärestelmän liittäminen

HUOMAUTUS! Vahingonvaara

• Päätteen 15, vasemman vilkun, oikean vilkun ja peruutuksen johdot täytyy suojata ajoneuvossa sulakkeella, jonka koko on enintään 3 A. Jos nain ei ole, vastaavassa sähkölaitteessa on käytettäv ylimääräistä sulaketta.
• Jos liitantäa "MONITOR CTRL OUT" ei käytetä, kuparinen pää täytyy eristäa. Tämän lahdön kuorma ei saa olla suurempi kuin 150 mA.

OHJE

Vedä kamerajohto siten, että kameran ja jatkojohdon pistoliitantaan pää-see helposti käsiki, jos kamera täytyy mahdollisesti irrottaa.

Liitä videojärestelmä liitäntäkaaviosta ilmenevällä tavalla (kuva 15, sivulla 8).
Eristä kamera-adapterin johdon pistoke mukana toimitetulla vulkanoituvalla teipilla (kuva 9, sivulla 6).

Selitys liitäntäkaavion

Kohta - kuva 15, Liitännän kuvausivulla 8

1 Monitori

2 Kamerat

3 Ohjain

4 USB-tulo

5 Musta pistoke (jakkityypinen): Kaukosäätimen infrapunavastaanotin

6 Keltainen pistoke: Videolähtö

7 Musta pistoke ("FRONT"): Etukamera

8 Musta pistoke ("LEFT"): Vasen camera

9 Musta pistoke ("RIGHT"): Oikea camera

10 Musta pistoke ("REAR"): Takakamera

bk Musta johto ("GND"): Maadoitusliitäntä (pääte 31)

ye Keltainen johto ("BATT"): Liitäntä akun jatkuaan virtaan (pääte 30). Mahdolistaa muun muassa päävämäärän ja ajan tallentamisen (tallennintoiminto).

rd Punainen johto ("ACC"): Liitäntä sytytysvirtaan (pääte 15)

og Oranssi johto ("TURN RIGHT IN"): Liitäntä oikean vilkun plus-johtoon.Kun oikeaa vilkkua kääytetään, ohjausrasia aktivoituu tämän johdon kautta ja näytöön tulee vastaavan yksittäisen kameran kuva.

pk Vaaleanpunainen johto ("TURN LEFT IN"): Liitäntä vasemman vilkun plus-johtoon.KunVASenta vilkkua kääytetään, ohjausrasia aktivoituu tämän johdon kautta ja näytöön tulee vastaavan yksittäisen kameran kuva.

gn Vihreä johto ("REVERSE GEAR IN"): Liitäntä peruutusvalon plus-johtoon.Kun peruutusvaihde kytketään päälle, ohjausrasia aktivoituu tämän johdon kautta ja näytöön tulee vastaavan yksittäisen kameran kuva.

bu Sininen johto ("MONITOR CTRL OUT"): Ohjaussignaalilähtö monitorin kyt-kemiseen päälle (12 V -ohjaussignaalii).

9 Videojärestelmän asetukset

OHJE

Pävalikkoa ei voida aktivoida, kun vilkku tai peruutusvaihde on pällä.

9.1 Kaukosaätimen ohjauslaitteet

Kohta - kuva 21, Painike Kuvaus sivulla 10

1 TAKAISIN-painike (BACK): Palaa edelliseen päävalikkoon tai alavalikkoon

2 OK tai TOISTO-TAUKO-painike (PLAY/PAUSE): Aktivi päävalikko Vahvista syöttö Toista tai pysäytä tallennettu video

3 TALLENNA-painike (SAVE): Save

4 Minus- tai takaisinkelauspainike: Pienennä arvoa Pikakelaus taakse videotoistossa

5 0-9 Numerönäppäimet: Numeroiden syöttö

6 Plus- tai eteenpääinkelauspainike: Suurrenna arvoa Pikakelaus eteen videotoistossa

7 Plus- tai miinus-painike: Ei toiminta

8 △, ▽, ▲, △ Nuolipainikkeet: Valitse etu- tai takakamera tai vasen tai oikea camera Navigointiää- tai alavalikossa

9 PääälLE/POIS-painike (ON/OFF): Kytke videoon välitys ruudulleääle tai pois

Käytä kaukosaäddintä videovalikossa navigoimseen.

9.2 Valikkorakenne ja näytöt

Paina kaukosaatimen painiketta. OK

Valitse " SETTINGS".
Syotā salasana "654321".

SETTINGS

BASIC VALUES

SAVE EXTERN

LOAD EXTERN

FACTORY RESET

Valikko Kuvaus

BASIC VALUES Katso kap. "Asetus BASIC VALUES" sivulla 277

SAVE EXTERN Tallenna konfiguraatio ml. kalibrointi ulkoiselle valseelle (flash-tallennusvaline)

LOAD EXTERN

Latau uusi laiteohjelmisto
Lataa ulkoinen konfiguraatio sekä kalibrointi

FACTORY RESET Palauta kaikki assetukset tehdasarvoihin

9.3 Asetus BASIC VALUES

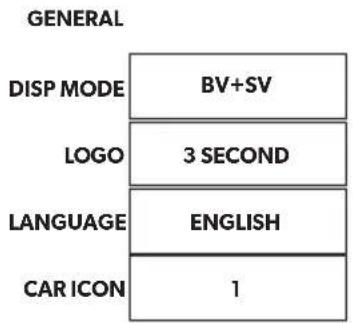

BASIC VALUES

SAVE

Asetus Kuvaus

DISP MODE

BV: Bird's-eye View -ylakulmanakymä pystymonitorissa
BV+SV: Jaettu näytö, vasemmalla Bird's-eye View -ylakulmanakymä / oikealla Single View -yksittäisnakymä
SV+BV: Jaettu näytö, vasemmalla Single View -yksittäisnäkymä / oikealla Bird's-eye View -yläkulmanäkymä

LOGO Aloituslogon kesto

LANGUAGE Kielen valinta: "ENGLISH", "DEUTSCH" (saksa), "FRANCAIS" (ranska)

CAR ICON Lataa erilaiset ajoneuvokuvat flash-tallennusvalineeltä

LEFT Säädä naytön kokoa vasemmalle

TOP Säädä naytön kokoa ylos

BOTTOM Säädä naytön kokoa alas

BRIGHT Aseta nayton kirkkaus

Asetus Kuvaus

CONTRAST Aseta nayton kontrasti

COLOR Aseta nayton vari

9.4 360^ -nakymän kalibrointi

VAROITUS! Ajoneuvo voi aiheuttaa henkilövahinkoja

• Varmista, etta järestelmä nayttäa kaikki ajoneuvon ympärillä olevat alueet. Sokeat pisteet vaarantavat turvallisuuden.
• Sokeita pisteitä syntyy, kun kalibrointikankaat on sijoitetty lian kauas ajoneuvosta. Tämä koskee erityisesti etu- ja takaosaa.

OHJE

• Sijoittaessasi kalibrointikankaita, välta heijastavia pintoja ja voimak-kaita varjoja.
• Voi olla tarpeen peittäa heijastavat pinnat kuten etupaneeli kankaalla.

Kamerakulmien kalibrointiin tarvitaan seuraavat materiaalit:

• Kalibrointisarja (katso kap. "Lisavarusteet" sivulla 265):

• 4 kalibrointikangasta, joissa on kalibrointikuvio (2,0× 1,6m)

• tai 2 kalibrointikangasta, joissa on kalibrointikuvio (1,2 x 5,4 m)

• 5 mittanauhaa, joiden minimipituus on 10m
  Tei p iä

• Valinnainen: Suora tanko, kisko tai levy

Seligys kuviin kuva 22, sivulla 10 ja kuva 23, sivulla 11

Kohta - kuva 22, sivulla 10 ja kuva 23, sivulla 11

Mittojen kuvaus (Älä käytä ajoneuvon mittoja.)

L Etäisyys etu- ja takakalibrointikankaisiin

W Etäisyys vasempaan ja oikeaan kalibrointikankaiseen

Etukalibrointimaton offset-arvo suhteessa sivukalibrointikankaisin (tayty olla sama molemmilla puolilla)

Valinnainen: Laita tanko, kisko tai levy takapyörien eteen rajoittimeksi sivukalibrointikankaiden asettamista varten (kuva 24, sivulla 11).

Aseta kalibrointikankaat siten kuin kuva 22, sivulla 10 esittä (4 kalibrointikangasta) tai kuva 23, sivulla 11 esittä (2 kalibrointikangasta) ja kiinnitä ne teipillä. - Kalibrointikankaiden taytyy olla kokonaan nakyvissä.
Laita mittanauhat siten kuin kuva 22, sivulla 10 esittaa. - Mu o d o s t a suorakaiteen muoto ajoneuvon ympa rille.
Kytke virta paallee järjestelmän aktivoimiseksi.
Paina kaukosaaatimen painiketta . OK/

Valitse "CALIBRATION".
Syotā salasana "654321".

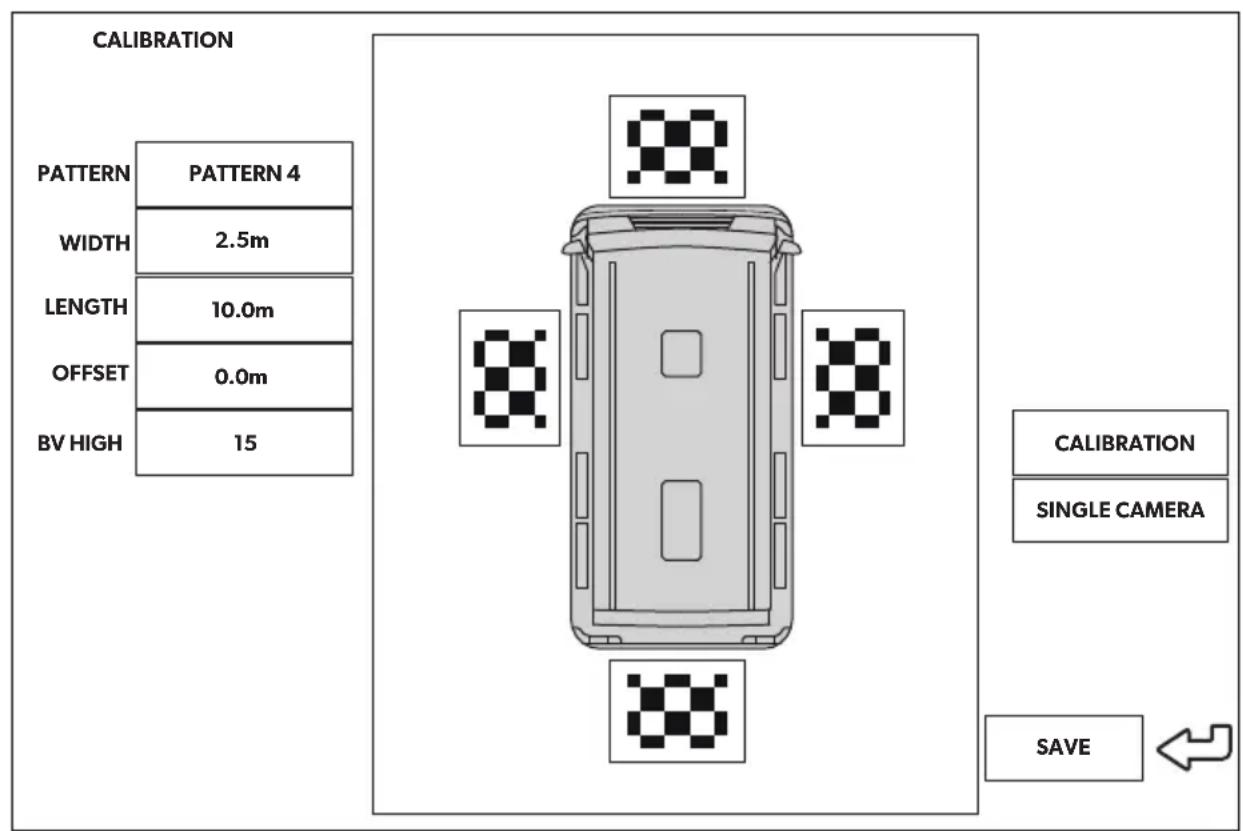

Kalibrointi 4 kalibrointikankaalla

Aseta "PATTERN" arvoon "PATTERN 4".
Valitse yksittäiset kamerakuvat vuorotellen.
Tarkista, etta kamerakulmat on asetetu niin, etta kalibrointikankaat nakyvat kokonaan.
Muuta kalibrointikankaan paikkaa tarvittaessa.
Mittaa mitat W, L ja O metreinä (kuva 22, sivulla 10).

Syotà mitta W metreinä kohtaan "WIDTH".
Syotà mitta L metreinä kohtaan "LENGTH".
Syotà mitta O metreinä kohtaan "OFFSET".

Valitse "CALIBRATION".
✓ Kalibroinnin jälkeen näytössä nakyyy "CALIBRATION SUCCESSFUL".

Jos viesti "DETECT CLOTH Failed!!" naytetaan:

Tarkasta seuraavat:

• Kalibrointikankaalla on voimakas varjo
• Koko kalibrointikangas nakyy kamerassa
• Valaistusolot ovat huonot tai nakyy heijastuksia

Korjaa vastaavat ongelmat.

Valitse "CALIBRATION" uudelleen.

Jos käytät etäisyyslinjoja takakamerassa:

Valitse "SINGLE CAMERA".
Aseta "DIST LINE" arvoon "ON" (katso kap. "Asetus SINGLE CAMERA" sivulla 284).

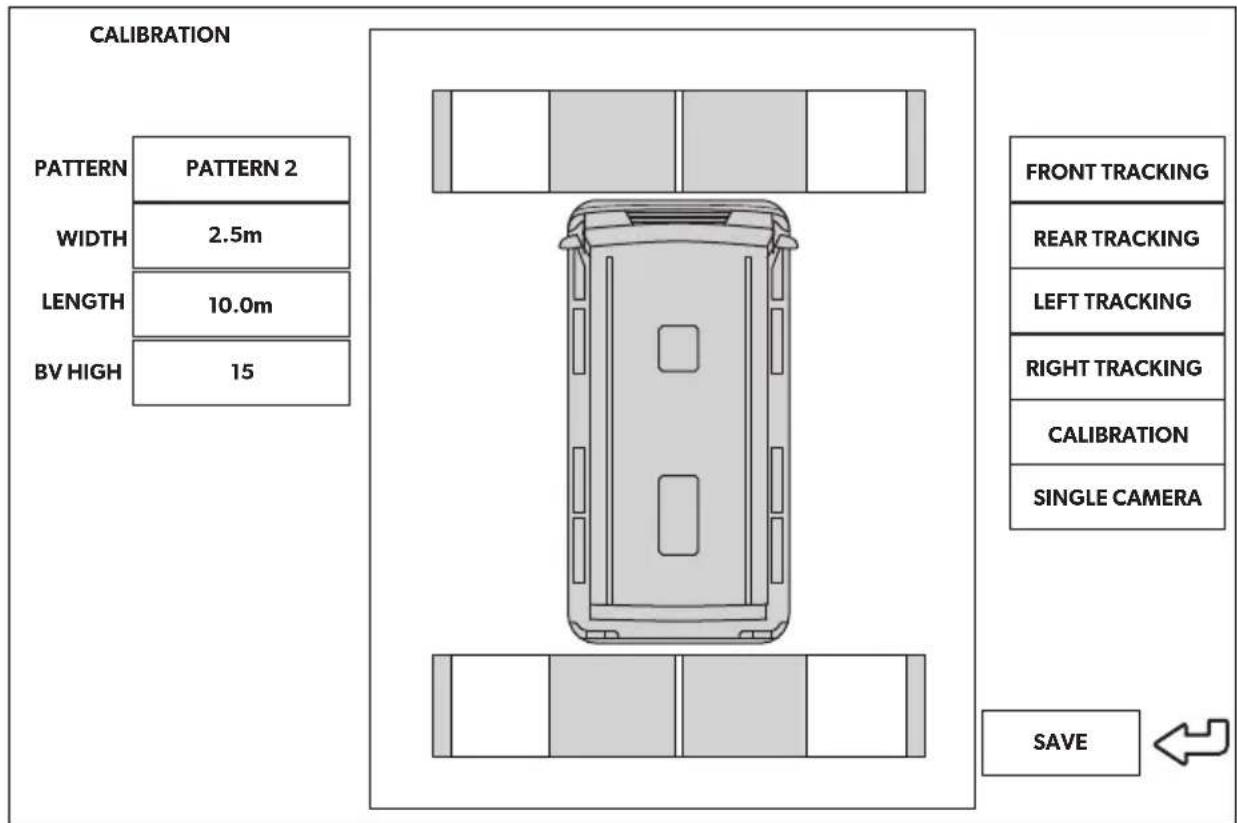

Kalibrointi 2 kalibrointikankaalla

Aseta "PATTERN" arvoon "PATTERN 2".
Valitse yksittäiset kamerakuvat vuorotellen.
Tarkista, etta kamerakulmat on asetetu niin, etta kaksi valkoista suorakaaidetta kalibrointikankailla nakyvat kokonaan.
Muuta kalibrointikankaan paikkaa tarvittaessa.
Mittaa mitat W ja L metreinä (kuva 23, sivulla 11).
Syotà mitta W metreinä kohtaan "WIDTH".
Syotà mitta L metreinä kohtaan "LENGTH".

Valitse "FRONT TRACKING".

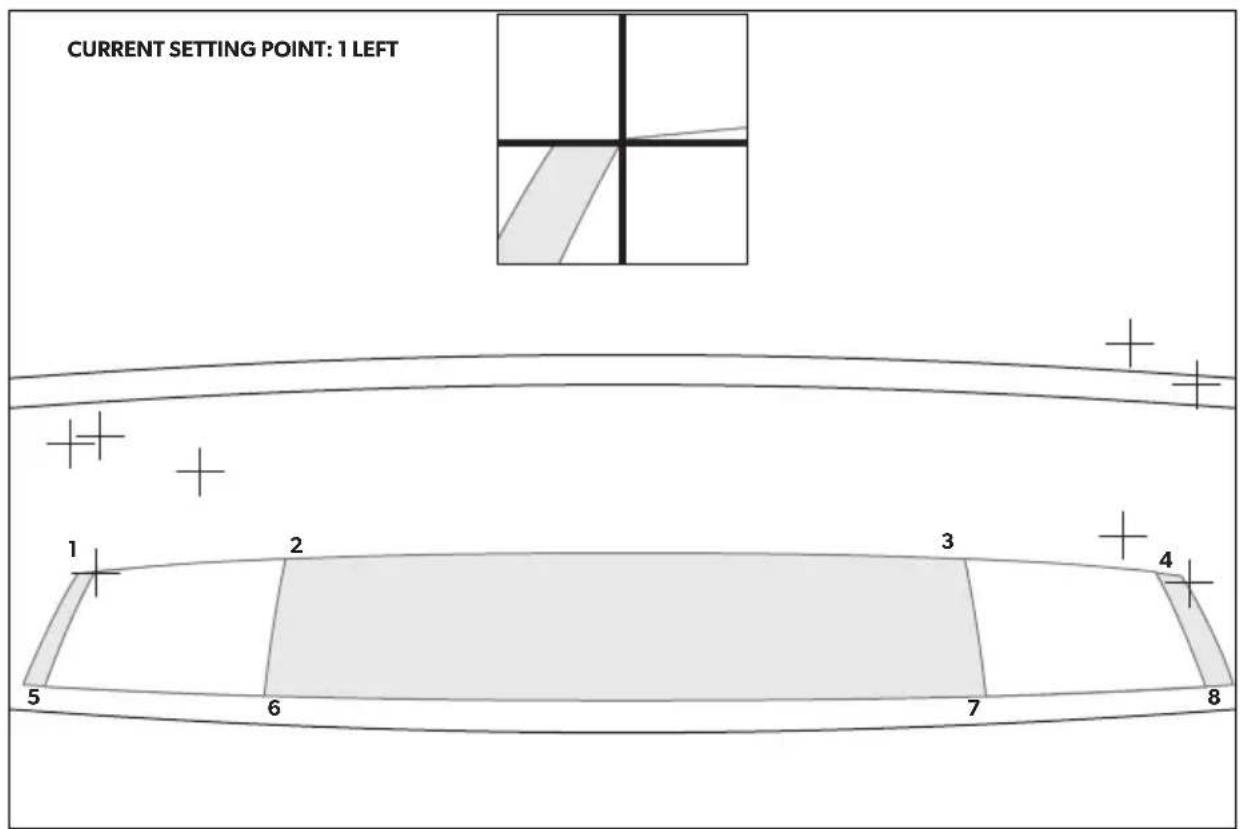

Näkymä vaihtuu etukameraksi. Kameran kuvan päälä nakyy kahdeksan punaista ristä ja zoomausikkuna. Zoomausikkunassa nakyy parhaillaan aktiivisen ristin suurrennettu kuva. Aktiivinen risti vilkkuu.

Kohdista ristit kaukosaaatimen nuolinappainten avulla.

• Ristit tulee kohdistaa kalibrointikankaiden valkoisten suorakaiteiden kulmiin.
  Vahvista jokaisen ristin paikka kaukosaatimellä (paina "OK").
  Vahvistamisen jälkeen aktiivisen ristin vär miuttuu punaisesta vihreäksi ja seuraava risti aktivoituu.

Toista tämä menettely kohdissa "REAR TRACKING", "LEFT TRACKING" ja "RIGHT TRACKING". Sinun tulee kohdistaa 8 ristää kullekin kameralle, yhteensä 32.

Valitse "CALIBRATION".
✓ Kalibroinnin jälkeen näytössä nakyy "CALIBRATION SUCCESSFUL".

Jos viesti "DETECT CLOTH FAILED!!" naytetaan:

Valaise kalibrointikankaat mahdollisimman yhdenmukaisesti.

Tarkasta, onko:

• Kalibrointikankaalla on voimakas varjo
• Koko kalibrointikangas nakyy kamerassa
• Valaistusolot ovat huonot tai nakyyy heijastuksia

Korjaa vastaavat ongelmat.

Valitse "CALIBRATION" uudelleen.

Offset-hienosäätö

OHJE

Hienosaaöön offset-tapauksessa muuta vain nayton muuttujia. Kalibrointikankaita tai kameroita ei ole tarpeen suunnata kunhan ne on sijoi-tetu suorakaiteen muotoon.

Jos offset on asymmetrinen kuten kuvassa kuva 25, sivulla 12, sijoita kalibrointikankaat uudelleen. Ohjelmisto ei pysty korjaamaan epasymetristä offsetia.

Valitse "CALIBRATION".

Jos havaitset offset-tilanteen etumittanauhassa (koskee vain "PATTERN 4"-tilaa) (kuva26, sivulla 12):

Muuta "OFFSET"-muuttujaa.

Valitse "CALIBRATION".
Tarkista kuva.
Toista naita askeleita, kunnes offset haviaa.

Jos havaitset offset-tilanteen sivumittanauhoissa (kuva 27, sivulla 13):

Muuta "WIDTH"-muuttujaa.
Valitse "CALIBRATION".
Tarkista kuva.
Toista naita askeleita, kunnes offset hviaa.

Jos havaitset offset-tilanteen takamittanauhassa (kuva 28, sivulla 13):

Muuta "LENGTH"-muuttujaa.

Valitse "CALIBRATION".

Tarkista kuva.
Toista naita askeleita, kunnes offset hviäa.

Hienosäadön jälkeen:

Valitse "SAVE EXTERN" tallentaaksesi konfiguraion sekä kalibroinnin myös ulikoiselle välineelle (flash-tallennusvaline).

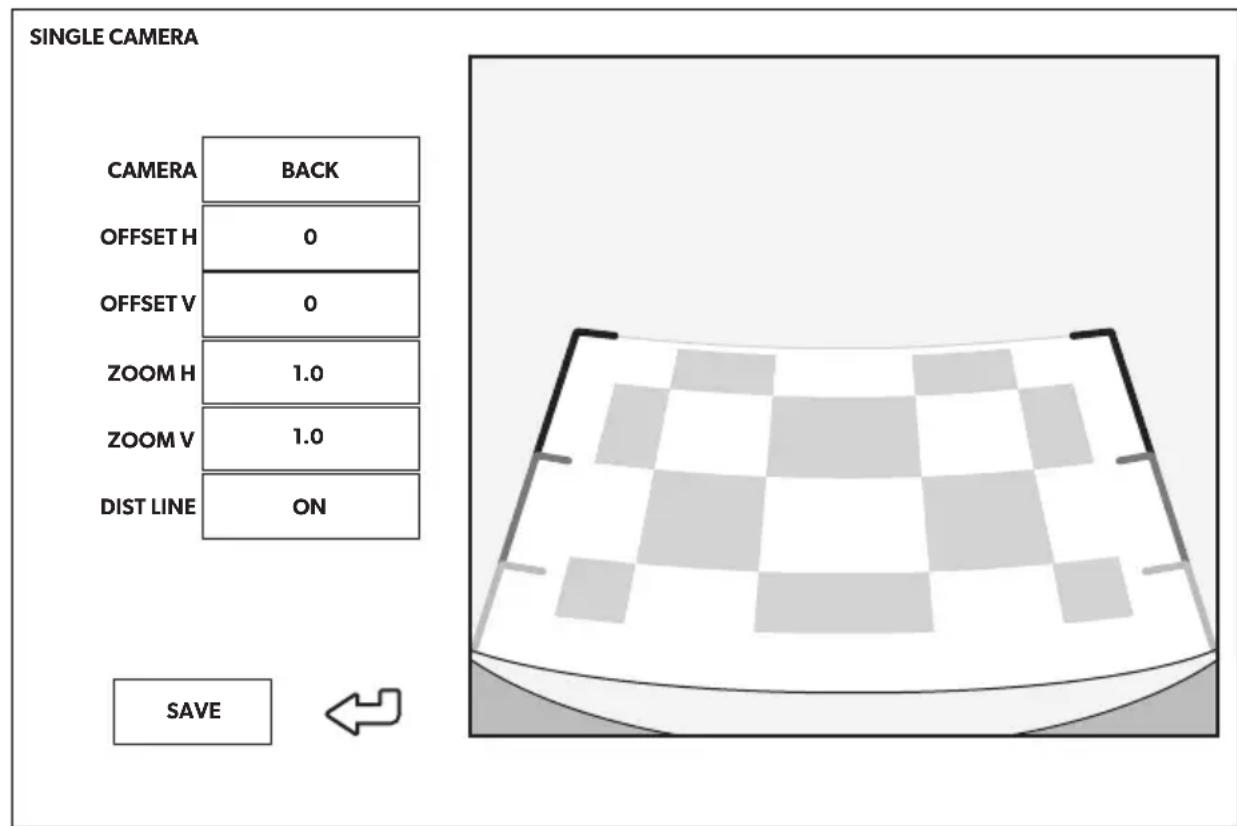

9.5 Asetus SINGLE CAMERA

Asetus Kuvaus

CAMERA "FRONT", "RIGHT", "REAR", "LEFT"

OFFSET H Siirä kameran kuvaa vasemmalle tai oikealle

OFFSET V Siirä kameran kuvaaylös tai alas

ZOOM H Zoomaa kameran kuvaa ulos

ZOOM V Zoomaa kameran kuvaasisään

DIST LINE Vain takakameran yhteydessa: Etaisyyslinjat pälle/pois (sijainen saätö automaattisesti)

10 Takuu

Laitetta koskee lakisäteinen takuuaika. Jos tuote sattuu olemaan viallinen, känny maasi valmistajan toimipisteen puoleen (katso dometic.com/dealer) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukasittelya varten laheta mukana seuraavat:

vialiset osat,
- kopio ostolaskusta, jossa nakyy OSTOPAIVA,
- valitusperuste tai vikakuvaus.

11 Havittäminen

Vie pakkaismateriaali mahdollisuuksien mukaan vastaavan kierratysjatteen joukkoon.

Jos poistat tuotteen lopullisesti käytösta, pyydä tietoa sen havittämistä koskevista märäyksista lahimmastä kierratyskesukkesta tai ammattiliikkeestäsi.

Muista ympäristönsuojelu!

Akut ja paristot eivät kuulu kotitalousjätteen sekaan.
Toimita vialiset akut tai käytetyt paristot kauppiaalle tai keräyspisteeseen.

12 Tekniset tiedot

	PerfectView CAM360AHD
Kamera
Kuvakenno: 1/3"
Kuvapisteitä: 720 (V) x 1280 (P)
Erottelutarkkuus vaakasuun-nassa:	720p
Herkkyys ("Sensitivity"): 0,1 luksa
Kuvakulma: 180°
Mitat (L x K x S):	kuva 29, sivulla 14
Paino: 100 g
Kotelointiluokka: IP69k
Käytölämpötila: -20 °C ... +75 °C
Ohjausyksikkö
Mitat (L x K x S): 126 x 86 x 26 mm
Videoformaatti:	AHD/NTCS, 1 Vpp (kuva 30, sivulla 14)
Liitäntäjannite:	9 V--- 32 V---
Virrankulutus(päälle kytkettynä):	<700 mA (n. 500 mA/12 V, n. 300 mA/24V)
Virrankulutus(pois kytkettynä):	n. 2 mA
Käytölämpötila: -30 °C ... +80 °C
Kaukosäätimen paristo:	CR2025
