GEBRUIKSAANWIJZING WG44G2F9CH SIEMENS

Reparatie informatatie - Wasmachine

1.1 Belangrijke informatie 79

1.1.1 Doel 79

1.2 Verklaring van symbolen 79

1.2.1 Gevarenniveauaus.. 79
1.2.2 Gevarensymbolen 79
1.2.3 Structeur van de waarschuingen 80
1.2.4 Algemene symbolen 80

A Veiligheid 81

2.1 Algemene veiligheidsinstructies 81

2.1.1 Alle huishoudelijke apparaten 81

Gereedschappen en hulpmiddelen 82

Reparatie 83

4.1 Werkblad verwangen 83

4.1.1 Werkblad verwijderen 83
4.1.2 Werkblad monteren 83

4.2 Wasmiddellade verrangen 84

4.2.1 Wasmiddellade verwijderen 84
4.2.2 Wasmiddellade monteren 84

4.3 Handgreep wasmiddellade verrangen 85

4.3.1 Handgreep wasmiddellade verwijdenen 85
4.3.2 Handgreep wasmiddellade monteren 85

4.4 Bedieningspaneel verrangen 86

4.4.1 Bedieningspaneel verwijderen 87
4.4.2 Bedieningspaneel monteren 87

4.5.1 Deur verwijderen 88
4.5.2 Deur monteren 88

4.6 Deurcomponenten verrangen 89

4.6.1 Deurcomponenten verwijderen 89
4.6.2 Deurcomponenten monteren 89

4.7Pompdeksel verrangen 90

4.7.1Pompdeksel verwijderen 90
4.7.2 Pompdeksel monteren 90

4.8 Deurafdichting verrangen 91

4.8.1 Deurafdichting verwijderen 91
4.8.2 Deurafdichting monteren 91

4.9 Deurslot verwangen 92

4.9.1 Deurslot verwijderen 92
4.9.2 Deurslot monteren 93

4.10 Trommelverlichting verrangen 95

4.10.1 Trommelverlichting verwijderen 95
4.10.2 Trommelverlichting monteren 95

4.11 Frontpanelervangen 96

4.11.1 Frontpaneel verwijderen 96
4.11.2 Frontpaneel monteren 97

Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijizingen worden de klant geholpen zich apparaten te repareren conform de toepasselijke verordering inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatme over ho gedefinierte reserveonderdelen konnen worden verwangen met inbegrip van waarschuwingen enGeVaren.

Neem bij vragen contact op met ozone klantenservice. We stellen ons alleen ansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevloodl.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveauaus

De waarschwingsniveauaus worden aangegeven met een symbol en een signalwoord. Het signalwoord geeft de ernst van het gevaar aan.

Table 1: Gevarenniveaus

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing nicht in acht worden genommen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing nicht in acht worden genommen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICTIG	Als de waarschuwing nicht in acht worden genommen, kan dat tot Licht letsel leiden.
LET OP!	Als de waarschuwing nicht in acht worden genommen, kan dat tot materièle schade leiden.

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische abweidungen die einen individie geben van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
!	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

Over dit document

Gevarensymbol Betekenis
	Beknellingsgevaar
	Gevaar voor hete oppervlakken
	Gevaar voor sterke magnetische velden
	Gevaar voor nicht-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een gestandaardiseerde structuur.

GEVAAR

Soort gevaar en bron van het gevaar!

Mogelijkke gevolgen van het negeren van het gevaar / de waarschuwing

Maatregelen en verboden om het gevaar te voorkomen.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderden wordt gewaarschuwd. De maatregel om het gez vaar te vermiinden wordt vermeld.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde

len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties be

qint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbol Betekenis
i	Identificatie van een speciale tip (tekst en/of afbeelding)
f	Identificatie van een eenvoudige tip(tekst)
	Identificatie van een link maar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
if	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start|Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst/ vsten-ster (in het display van het apparatusat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijkke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparations aan elektrische componenten kuren tot een elektrische schok leiden!
  Koppel het apparataa minstens 60Seconden los van het stroomnet voordat u met de werkzaamheden begint.
  Laat na de reparatie een veilighheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!
Draag veiligheidshandschoenen.

Beknellsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

Draag veiligheidsschoenen.
- Beveilig zware componenten gegen vallen.
Steek geen lichaarsdelen in bewegende componenten.

Gevaar voor de veiligheid / werkking van het apparaat!
Gebruikuitsluitend originele reserveonderdelen
Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!
Raak de modules met inbegrip van de aansluiingen en geleiderbanen Niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Hulpgereedschap [15000155]	Gereedschap voor loshalen uit kunststof onderdelen
Torr T20 schroe- vendraaier met boorgat [00340764]	100 mm, voor schroeven met borgpen
Momentseutel [15000441]	Momentseutel 20 - 100 Nm
Sleufschroeven-draaier [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, Beschermende isolatie 1000 V AC
Sleufschroeven-draaier [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, Beschermende isolatie 1000 V AC
Naaldtang, gebo-gen [00341269]	Lengte 200 mm
Zijsnijtlang [00342182]	Lengte: 200 mm

Benaming Details	Afbeeldingen
Ring-steeksleutel [00340811]	Maat 10°mm, M6
Combination wrench [00340814]	Maat 13°mm, M8
Ring-steeksleutel [00340817]	Maat 17 mm, M10
Ring-steeksleutel [15000459]	Maat 16°mm, M10

Reparatie

4.1 Werkblad verwangen

Speciale hulpmiddelen:

Torxbit TX20 met gat Lenght 152 mm, bruikbare lengte [00341272] 124 mm, 1 / 4" zeskantaandrijving (6,35 mm), voor schroeven met borgpen

Voorwaarde:

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat worden de watervoorzieening afgehaald.

4.1.1 Werkblad verwijderen

1. Verwijder schroeven (1).
2. Duw het werkblad waar de achterkant van het apparatus (2).
   3.Beweeg het werkblad omhoog (3) om het te verwijderen.

4.1.2 Werkblad monteren

Let op de installmentie van de kabel. De kabel kan beklemd raken.

Monteer in omgekeerde volgorde.

Reparatie

4.2 Wasmiddellade verrangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

4.2.1 Wasmiddellade verwijdersen

1. Trek de wasmiddellade open.
   2.1.Druk het inzetstuk (1) omlaag

2. Verwijder de wasmiddellade (2).

4.2.2 Wasmiddellade monteren

Monteer in omgeekerde volgorde.

Reparatie

4.3 Handgreep wasmiddellade verrangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorziening afgehaald.
Wasmiddellade is verwijderd.→84

4.3.1 Handgreep wasmiddellade verwijdenen

1. Maak vergrendelelementen los.

1. Verwijder de handgreep van de wasmiddellade.

4.3.2 Handgreep wasmiddellade monteren

Monteer in omgeekerde volgorde.

Reparatie

4.4 Bedieningspaneel verrangen

Als fabrikant zijn wij conform Verordering (EU) 2019/2023 verplicht om consumennten hetreservenderdeel bedieningspaneel inclusief reparatie-instructues te verstrekken. Wij wollen u erchter op wijden dat na verwangende van een bedieningspaneel een elektrotechnische verilgheidest door een gekwalificierde elektricien is vereist voordat het apparaat in gebruik mag worden genommen. Deze person moet aantoonbaar gekwalificierd着眼 op grund van de landspecifieke wetten, regelveing en normen.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!
Levensgevaar door elektrische schokken in geval van een ondeskundig reparatie

Elektrische onderdelen要去en door gekwaliffeerde elektriciens worden gerepareed.
Laat na de reparatie eeneiligkeitstest conform VDE 0701 of de landspecificke regelingeve uitvoeren.

WAARSCHUWING

Wegglieden van schuin staande apparaten!

Scherpe randen aan de behuizing!
Snijletsel

Draag veiligheidshandschoenen.

VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraatke schroeven!
Letsel als gevolg van vallende onderdelen.
Beveilig component gegen vallen.

LET OPI!

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeeld aan de vloer.

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorzieinig afgehaald.
Werkblad is verwijderd. 83
Wasmiddellade is verwiederd. 84

Reparatie

4.4.1 Bedieningspaneel verwijderen

1. 1. Verwijder schroeven (1).
2. Maak vergrendelelementen (2, 3) los.

1. Haal de stekkerverbinding van de bedieningsenheid los.
2. Verwijder het bedieningsspaneel.

4.4.2 Bedieningspaneel monteren

Let op de installmentie van de kabel. De kabel kan beklemd raken.

Monteer in omgeekerde volgorde.

Reparatie

4.5 Deur verwangen

VOORZICHTG

Maak het scharniergedeelte open!

Beknelling/afklemming van vingers

Steek uw vingers Niet in het scharmiergededeelte.

Draag veiligheidshandschoenen.

VOORZICHTG

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

Gevaar voor valende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thus bij voorbeerd aan de voer.

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Deur wordt geopend.

4.5.1 Deur verwijderen

1. Verwijder schroeven (1).

1. Verwijder deur�a boven toe.

4.5.2 Deur monteren

Monteer in omgekeerde volgorde.

Reparatie

4.6 Deurcomponenten verrangen

WAARSCHUWING

Zware en bewegende componenten!

Beknellingsgevaarijdens reparatie, onderhoud, probleemoplossing en service

Draag veiligheidsschoenen.
Beveilig zware componenten gegen vallen.
Steek geen lichaamsdelen in bewegende componenten.

VOORZICHTIG

Maak het scharniergedeelte open!

knelling/afklemming van vingers
Steek uw vingers Niet in het scharmiergedeelte.
Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat worden de watervoorzieining afgehaald.
Deur is verwiederd.88

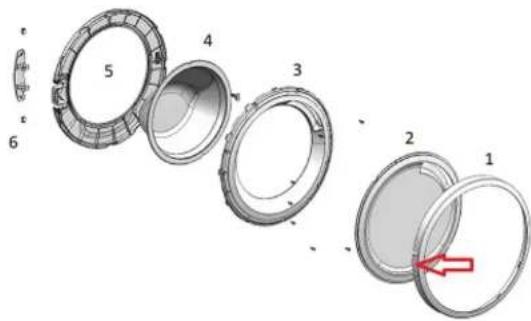

4.6.1 Deurcomponenten verwijderen

Demonteer de deur van buitenaar binnen.

4.6.2 Deurcomponenten monteren

Monteer in omgeekerde volgorde.

Reparatie

4.7 Pompdeksel verrangen

Voorwaarde:

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorzieing afgehaald.

4.7.1 Pompdeksel verwijden

1. Open het pompdeksel.

1. Verwijder het pompdeksel.

4.7.2 Pompdeksel monteren

Monteer in omgeekerde volgorde.

Reparatie

4.8 Deurafdichting verrangen

A VOORZICHTIG

Scherpe randen aan de behuizing! Snijtsetl

Draag veiligheidshandschoenen.

A VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraatke schroeven!

etsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gevolg van losgeraatke schrooven!

Schade aan andere onderden van het apparaat of bij de klantTHIS bij-. Voorbeerd aan de vloer.

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorzieening afgehaald.
Het apparaat is vrij toegankelijk.
Werkblad is verwiederd.83
Wasmiddellade is verwijderd.84
Bedieningspaneel is verwijderd. 87
Deur is verwiederd.88
Pompdeksel is verwijderd.→90
Frontpanel is verwijderd. 96
Trommelverlichting is verwilderd (optionel).→95

4.8.1 Deurafdichting verwijderen

1. Maak alle slangverbindingen los.

1. Verwijder de deurafdichting.

4.8.2 Deurafdichting monteren

WAARSCHUWING

Gevaar voor valende onderdelen als gevolg van onjuiste installment!
Persoonlijk letsel of materiele schade aan het apparaat.

Haal de spanning van de rubber manchet aan met 3,4 Nm.

Monteer in omgeekerde volgorde.

Reparatie

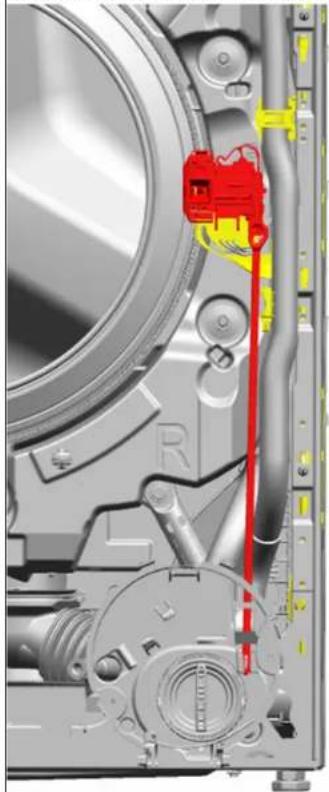

4.9 Deurslot verrangen

Als fabrikant zijn wij conform Verordening (EU) 2019/2023 verplicht om consumennten het reserveonderdeel deurbevereiliging inclusief reparatie-instructies te verstrekken. Wij waren u erchter op wijzenDat na verwangting van een deurbevereiliging een elektrotechnische verilgheidest door een gekwalificierde elektriekin is vereist voordat het apparaat in gebruik mag worden genomen. Deze persoon moet aantoonbaar gekwalificierdijk den op grund van de landspecifieke wetten, regelgeving en normen.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen要去en door gekwaliffeerde elektriciens worden gerepareed.
Laat na de reparatie eeneiligkeitstest conform VDE 0701 of de landspecifieke regelingeve uitvoeren.

WAARSCHUWING

Wegglieden van schuin staande apparaten!

Botbreuken / beknellingsletsel
- Beveilig apparaten gegen wegglijen.

VOORZICHTIG

Scherpe randen aan de behuizing!

Snijletsel

Draag veiligheidshandschoenen.

VOORZICHTG

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeeld aan de vloer.

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorzieinig afgehaald.
Het apparaat is vrij toegankelijk.
Werkblad is verwijderd.→83
Wasmiddellade is verwijderd. 84
Bedieningspaneel is verwijderd. 87
Deur is verwijderd. 88
Spanring is verwijderd.
Deurafdichting is verwijderd. 91
Pompdeksel is verwijderd. 90
Frontpaneel is verwijderd. 96

4.9.1 Deurslot verwijderen

1. Haal de stekker van het deurslot los.

Reparatie

1. Maak het deurslot los.

1. Verwijder het deurslot.

4.9.2 Deurslot monteren

Het deurslot moet in de juiste positie worden bevestigd om te waarbor-gen dat de deuropeningsfunctie in geval van nood werkt.

Reparatie

Monteer in omgekeerde volgorde.

Reparatie

4.10 Trommelverlichting cervangen

WAARSCHUWING

Wegglieden van schuin staande apparaten!

Botbreuken / beknellingsletsel
Beveilig apparaten gegen weglijden.

VOORZICHTIG

Scherpe randen aan de behuizing!

Snijletsel

Draag veiligheidshandschoenen.

A VOORZICTHIG

Gevaar voor vallende onderdelen als gevolg van losgeraaakte

schroeven!

Letsel als gevolg van vallende onderdelen.
Beveilig component gegen vallen.

LET OPI

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thus bij voorbeerd aan de vloer.
Beveiling component gegen vallen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorzieening afgehaald.
Het apparatus is vrij toegankelijk.
Werkplad is verwiederd.→83
Wasmiddellade is verwijderd.→84
Bedieningspaneel is verwiederd.87

4.10.1 Trommelverlichting verwijderen

1. Trek de houder van de trommelverlichting uit het apparatusat.
2. Haal de elektrische verbindingen los.
3. Haal de trommelverlichting uit de houder.

4.10.2 Trommelverlichting monteren

Let op de installmentie van de kabel. De kabel kan beklemd raken.

Monteer in omgeekerde volgorde.

Reparatie

4.11 Frontpanelervangen

WAARSCHUWING

Wegglieden van schuin staande apparaten!

Botbreuken / beknellingsletsel

Beveilig apparaten gegen weglijden.

A VOORZICTIG

Scherpe randen aan de behuizing!

Snijletsel

Draag veiligheidshandschoenen.

VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeerd aan de vloer.

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Het apparaat is vrij toegankelijk.
Werkblad is verwijderd. 83
Wasmiddellade is verwijderd.→84
Bedieningspaneel is verwiederd.-87
Deur is verwijderd.→88
Pompdeksel is verwijderd.90
Spanring is verwijderd.
Deurafdichting is van voren losgehaald.
Trommelverlichting is verwiederd (optionel),→95

4.11.1 Frontpaneel verwijderen

1. Til het apparaat aan de voorkant op.
2. Verwijder de schroeven onderaan (1).

3. Laat het apparaat weer zakken.

Reparatie

1. Verwijder de schroeven aan de voorkant van benedenaar boven (2, 3).

1. Verwijder het frontpaneel.

4.11.2 Frontpaneel monteren

• Monteir in omgekeerde volgorde.

4.5 Replacing door 108

4.5.1 Removing door 108
4.5.2 Installing door 108

4.6 Replacing door components 109

4.6.1 Removing door components 109
4.6.2 Installing door components 109

4.8.1 Removing door seal. 111
4.8.2 Installing door seal 111

4.9 Replacing door lock. 112

4.9.1 Removing door lock. 112
4.9.2 Installing door lock 113

4.10 Replacing drum light 114

4.10.1 Removing drum light 114
4.10.2 Installingdrumlight 114

4.5.2 Installing door

4.8.1 Removing door seal

4.8.2 Installing door seal

Warning

4.9.1 Removing door lock

4.9.2 Installing door lock

4.8 Luukun tijvisteen vaihtaminen 149

Purtati manusi de protectie.

ATENTIONARE

Purtati manusi de protectie.

ATENTIONARE

Purtati manusi de protectie.

ATENTIONARE
