GEBRUIKSAANWIJZING WG56G2Z9CH SIEMENS

Reparatie informatie - Wasmachine

i Over dit document....79

1.1 Belangrijke informatie 79

1.1.1 Doel 79

1.2 Verklaring van symbolen.... 79

1.2.1 Gevarenniveaus.... 79
1.2.2 Gevarensymbolen.... 79
1.2.3 Structuur van de waarschuwingen.... 80
1.2.4 Algemene symbolen....80

Veiligheid.... 81

2.1 Algemene veiligheidsinstructies 81

2.1.1 Alle huishoudelijke apparaten 81

Gereedschappen en hulpmiddelen 82

Reparatie 83

4.1 Werkblad vervangen.... 83

4.1.1 Werkblad verwijderen.... 83
4.1.2 Werkblad monteren.... 83

4.2 Wasmiddellade vervangen 84

4.2.1 Wasmiddellade verwijderen 84
4.2.2 Wasmiddellade monteren 84

4.3 Handgreep wasmiddellade vervangen 85

4.3.1 Handgreep wasmiddellade verwijderen 85
4.3.2 Handgreep wasmiddellade monteren 85

4.4 Bedieningspaneel vervangen 86

4.4.1 Bedieningspaneel verwijderen 87
4.4.2 Bedieningspaneel monteren 87

4.5 Deur vervangen.... 88

4.5.1 Deur verwijderen....
4.5.2 Deur monteren.... 88

4.6 Deurcomponenten vervangen 89

4.6.1 Deurcomponenten verwijderen 89
4.6.2 Deurcomponenten monteren 89

4.7 Pompdeksel vervangen....90

4.7.1 Pompdeksel verwijderen.... 90
4.7.2 Pompdeksel monteren.... 90

4.8 Deurafdichting vervangen....91

4.8.1 Deurafdichting verwijderen....91
4.8.2 Deurafdichting monteren....91

4.9 Deurslot vervangen.... 92

4.9.1 Deurslot verwijderen 92
4.9.2 Deurslot monteren.... 93

4.10 Trommelverlichting vervangen 95

4.10.1 Trommelverlichting verwijderen 95
4.10.2 Trommelverlichting monteren 95

4.11 Frontpaneel vervangen....96

4.11.1 Frontpaneel verwijderen.... 96
4.11.2 Frontpaneel monteren....97

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
		Identificatie van een speciale tip (tekst en/of afbeelding)
[OTMD]		Identificatie van een eenvoudige tip(tekst)
[TTEX]		Identificatie van een link naar een video-instructie
[Owert]		Identificatie van vereiste gereedschappen
[Owert]		Identificatie van vereiste voorwaarden
[Owert]		Identificatie van een voorwaarde (als ...,dan ...)
[OTMD]		Identificatie van een resultaat
[Start]	Identificatie van een toets of knop
[00123456]	Identificatie van een materiaalnummer
Status	Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
• Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
  ■ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

■ Draag veiligheidsschoenen.
■ Beveilig zware componenten tegen vallen.
■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

■ Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Hulpgereedschap [15000155]	Gereedschap voor loshalen uit kunststof onderdelen
Torx T20 schroe-vendraaier met boorgat [00340764]	100 mm, voor schroeven met borgpen
Momentsleutel [15000441]	Momentsleutel 20 - 100 Nm
Sleufschroeven-draaier [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, Beschermende isolatie 1000 V AC
Sleufschroeven-draaier [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, Beschermende isolatie 1000 V AC
Naaldtang, gebo-gen [00341269]	Lengte 200 mm
Zijsnijtang [00342182]	Lengte: 200 mm

Benaming Details Afbeeldingen
Ring-steeksleutel [00340811]	Maat 10°mm, M6
Combination wrench [00340814]	Maat 13°mm, M8
Ring-steeksleutel [00340817]	Maat 17 mm, M10
Ring-steeksleutel [15000459]	Maat 16°mm, M10

Reparatie

4.1 Werkblad vervangen

Speciale hulpmiddelen:

Torxbit TX20 met gat Lengte 152 mm, bruikbare lengte [00341272] 124 mm, 1/4" zeskantaandrijving (6,35 mm), voor schroeven met borgpen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

4.1.1 Werkblad verwijderen

▶ 1. Verwijder schroeven (1).
2. Duw het werkblad naar de achterkant van het apparaat (2).
3. Beweeg het werkblad omhoog (3) om het te verwijderen.

4.1.2 Werkblad monteren

Let op de installatie van de kabel. De kabel kan beklemd raken.

▶ Monteer in omgekeerde volgorde.

Reparatie

4.2 Wasmiddellade vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

4.2.1 Wasmiddellade verwijderen

1. Trek de wasmiddellade open.
2. 1. Druk het inzetstuk (1) omlaag

3. Verwijder de wasmiddellade (2).

▶ Monteer in omgekeerde volgorde.

Reparatie

4.3 Handgreep wasmiddellade vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Wasmiddellade is verwijderd.→84

4.3.1 Handgreep wasmiddellade verwijderen

1. Maak vergrendelelementen los.

1. Verwijder de handgreep van de wasmiddellade.

4.3.2 Handgreep wasmiddellade monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.4 Bedieningspaneel vervangen

Als fabrikant zijn wij conform Verordening (EU) 2019/2023 verplicht om consumenten het reserveonderdeel bedieningspaneel inclusief reparatie-instructies te verstrekken. Wij willen u er echter op wijzen dat na vervanging van een bedieningspaneel een elektrotechnische veiligheidstest door een gekwalificeerde elektricien is vereist voordat het apparaat in gebruik mag worden genomen. Deze persoon moet aantoonbaar gekwalificeerd zijn op grond van de landspecifieke wetten, regelgeving en normen.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

• Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
  Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

WAARSCHUWING

Wegglijden van schuin staande apparaten!

Botbreuken / beknellingsletsel

▶ Beveilig apparaten tegen wegglijden.

VOORZICHTIG

Scherpe randen aan de behuizing!

Snijletsel

▶ Draag veiligheidshandschoenen.

VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Letsel als gevolg van vallende onderdelen.

▶ Beveilig component tegen vallen.

LET OPI

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thuis bijvoorbeeld aan de vloer.

▶ Beveilig component tegen vallen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Werkblad is verwijderd.→83
√ Wasmiddellade is verwijderd.→84

Reparatie

4.4.1 Bedieningspaneel verwijderen

1. 1. Verwijder schroeven (1).
2. Maak vergrendelelementen (2, 3) los.

1. Haal de stekkerverbinding van de bedieningseenheid los.
2. Verwijder het bedieningspaneel.

4.4.2 Bedieningspaneel monteren

Let op de installatie van de kabel. De kabel kan beklemd raken.

▶ Monteer in omgekeerde volgorde.

Reparatie

4.5 Deur vervangen

VOORZICHTIG

Maak het scharniergedeelte open!

Beknelling/afklemming van vingers

- Steek uw vingers niet in het scharniergedeelte.

▶ Draag veiligheidshandschoenen.

VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Letsel als gevolg van vallende onderdelen.

▶ Beveilig component tegen vallen.

LET OPI

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thuis bijvoorbeeld aan de vloer.

- Beveilig component tegen vallen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Deur wordt geopend.

4.5.1 Deur verwijderen

1. Verwijder schroeven (1).

1. Verwijder deur naar boven toe.

4.5.2 Deur monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.6 Deurcomponenten vervangen

WAARSCHUWING Zware en bewegende component Beknellingsgevaar tijdens reparati service ► Draag veiligheidsschoenen ► Beveilig zware componente ► Steek geen lichaamsdelen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Deur is verwijderd.→88

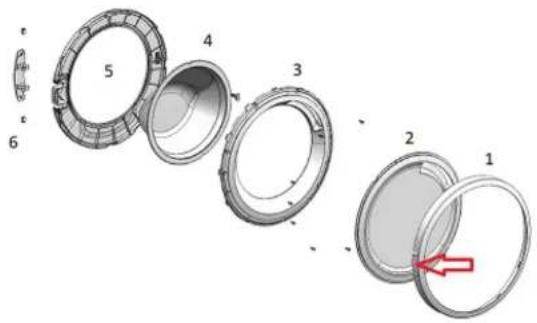

4.6.1 Deurcomponenten verwijderen

- Demonteer de deur van buiten naar binnen.

▶ Monteer in omgekeerde volgorde.

Reparatie

4.7 Pompdeksel vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

4.7.1 Pompdeksel verwijderen

1. Open het pompdeksel.

1. Verwijder het pompdeksel.

▶ Monteer in omgekeerde volgorde.

Reparatie

4.8 Deurafdichting vervangen

Scherpe randen aan de behuizing! Snijletsel

▶ Draag veiligheidshandschoenen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

tsel als gevolg van vallende onderdelen.

▶ Beveilig component tegen vallen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thuis bijvoorbeeld aan de vloer.

▶ Beveilig component tegen vallen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Het apparaat is vrij toegankelijk.
√ Werkblad is verwijderd.→83
√ Wasmiddellade is verwijderd.→84
Bedieningspaneel is verwijderd.→87
Deur is verwijderd.→88
Pompdeksel is verwijderd.→90
Frontpaneel is verwijderd.→96
√ Trommelverlichting is verwijderd (optioneel).→95

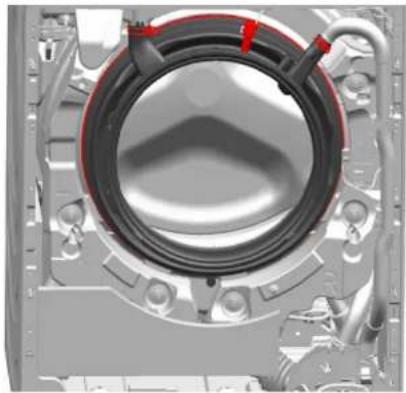

4.8.1 Deurafdichting verwijderen

1. Maak alle slangverbindingen los.

1. Verwijder de deurafdichting.

4.8.2 Deurafdichting monteren

Gevaar voor vallende onderdelen als gevolg van onjuiste installatie! Persoonlijk letsel of materiële schade aan het apparaat.

Haal de spanning van de rubber manchet aan met 3,4 Nm.

▶ Monteer in omgekeerde volgorde.

Reparatie

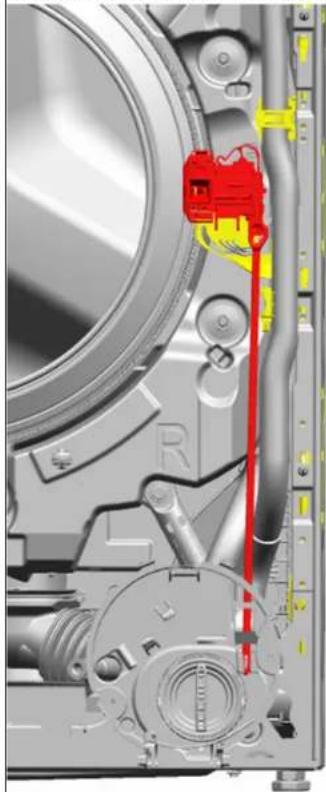

4.9 Deurslot vervangen

Als fabrikant zijn wij conform Verordening (EU) 2019/2023 verplicht om consumenten het reserveonderdeel deurbeveiliging inclusief reparatie-instructies te verstrekken. Wij willen u er echter op wijzen dat na vervanging van een deurbeveiliging een elektrotechnische veiligheidstest door een gekwalificeerde elektricien is vereist voordat het apparaat in gebruik mag worden genomen. Deze persoon moet aantoonbaar gekwalificeerd zijn op grond van de landspecifieke wetten, regelgeving en normen.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

• Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
• Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Wegglijden van schuin staande apparaten!

Botbreuken / beknellingsletsel

- Beveilig apparaten tegen wegglijden.

Scherpe randen aan de behuizing!

Snijletsel

▶ Draag veiligheidshandschoenen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Letsel als gevolg van vallende onderdelen.

▶ Beveilig component tegen vallen.

LET OP!

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thuis bijvoorbeeld aan de vloer.

▶ Beveilig component tegen vallen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Het apparaat is vrij toegankelijk.
√ Werkblad is verwijderd.→83
√ Wasmiddellade is verwijderd.→84
Bedieningspaneel is verwijderd.→87
Deur is verwijderd.→88
Spanring is verwijderd.
Deurafdichting is verwijderd.→91
Pompdeksel is verwijderd.→90
Frontpaneel is verwijderd.→96

4.9.1 Deurslot verwijderen

1. Haal de stekker van het deurslot los.

Reparatie

1. Maak het deurslot los.

1. Verwijder het deurslot.

4.9.2 Deurslot monteren

Het deurslot moet in de juiste positie worden bevestigd om te waarborgen dat de deuropeningsfunctie in geval van nood werkt.

▶ Monteer in omgekeerde volgorde.

Reparatie

4.10 Trommelverlichting vervangen

Wegglijden van schuin staande apparaten!

Botbreuken / beknellingsletsel

- Beveilig apparaten tegen wegglijden.

Scherpe randen aan de behuizing!

Snijletsel

▶ Draag veiligheidshandschoenen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

▶ Beveilig component tegen vallen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thuis bijvoorbeeld aan de vloer.

▶ Beveilig component tegen vallen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Het apparaat is vrij toegankelijk.
√ Werkblad is verwijderd.→83
Wasmiddellade is verwijderd.→84
Bedieningspaneel is verwijderd.→87

4.10.1 Trommelverlichting verwijderen

1. Trek de houder van de trommelverlichting uit het apparaat.
2. Haal de elektrische verbindingen los.
3. Haal de trommelverlichting uit de houder.

4.10.2 Trommelverlichting monteren

Let op de installatie van de kabel. De kabel kan beklemd raken.

▶ Monteer in omgekeerde volgorde.

Reparatie

4.11 Frontpaneel vervangen

Wegglijden van schuin staande apparaten!

Botbreuken / beknellingsletsel

- Beveilig apparaten tegen wegglijden.

Scherpe randen aan de behuizing!

Snijletsel

▶ Draag veiligheidshandschoenen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

▶ Beveilig component tegen vallen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thuis bij-

voorbeeld aan de vloer.

▶ Beveilig component tegen vallen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Het apparaat is vrij toegankelijk.
√ Werkblad is verwijderd.→83
Wasmiddellade is verwijderd.→84
Bedieningspaneel is verwijderd.→87
Deur is verwijderd.→88
Pompdeksel is verwijderd.→90
√ Spanring is verwijderd.
Deurafdichting is van voren losgehaald.
√ Trommelverlichting is verwijderd (optioneel).→95

4.11.1 Frontpaneel verwijderen

1. Til het apparaat aan de voorkant op.
2. Verwijder de schroeven onderaan (1).

1. Laat het apparaat weer zakken.

Reparatie

1. Verwijder de schroeven aan de voorkant van beneden naar boven (2, 3).

1. Verwijder het frontpaneel.

4.11.2 Frontpaneel monteren

▶ Monteer in omgekeerde volgorde.

4.5 Replacing door 108

4.5.1 Removing door 108

4.5.2 Installing door 108

4.6 Replacing door components.... 109

4.6.1 Removing door components 109

4.6.2 Installing door components.... 109

4.9.1 Removing door lock 112

4.9.2 Installing door lock 113

4.10 Replacing drum light 114

4.5.2 Installing door

4.8.1 Removing door seal

4.8.2 Installing door seal

4.9.1 Removing door lock

4.9.2 Installing door lock

- Purtati mănusi de protectie.

▶ Purtati mănusi de protectie.
