MANUALE UTENTE WG56G2Z9CH SIEMENS

Consigli di riparazione - Lavatrice

i Utilizzo del documento 234

1.1 Avvertenze importanti 234

1.1.1 Scopo 234

1.2 Spiegazione dei simboli 234

1.2.1 Livelli di pericolo 234

1.2.2 Simboli di pericolo.... 234

1.2.3 Struttura degli avvertimenti 235

1.2.4 Simboli generici 235

Sicurezza.... 236

2.1 Note generali sulla sicurezza.... 236

2.1.1 Tutti gli elettrodomestici.... 236

Strumenti e ausili.... 237

Riparazione.... 238

4.1 Sostituzione del piano di lavoro 238

4.1.1 Smontaggio del piano di lavoro 238

4.1.2 Montaggio del piano di lavoro 238

4.2 Sostituzione del cassetto del detersivo.... 239

4.2.1 Smontaggio del cassetto del detersivo 239

4.2.2 Montaggio del cassetto del detersivo.... 239

4.3 Sostituzione della maniglia del cassetto del detersivo 240

4.3.1 Smontaggio della maniglia del cassetto del detersivo.... 240

4.3.2 Montaggio della maniglia del cassetto del detersivo 240

4.4 Sostituzione del pannello comandi.... 241

4.4.1 Smontaggio del pannello comandi.... 241

4.4.2 Montaggio del pannello comandi.... 242

4.5 Sostituzione dell'oblò 243

4.5.1 Smontaggio dell'oblò 243

4.5.2 Montaggio dell'oblò 243

4.6 Sostituzione dei componenti dell'oblò 244

4.6.1 Smontaggio dei componenti dell'oblò 244

4.6.2 Montaggio dei componenti dell'oblò.... 244

4.7 Sostituzione della copertura della pompa 245

4.7.1 Smontaggio della copertura della pompa.... 245

4.7.2 Montaggio della copertura della pompa 245

4.8 Sostituzione della guarnizione dell'oblò 246

4.8.1 Rimozione della guarnizione dell'oblò 246

4.8.2 Installazione della guamizione dell'oblò.... 246

4.9 Sostituzione del blocco porta 247

4.9.1 Smontaggio del blocco porta 247

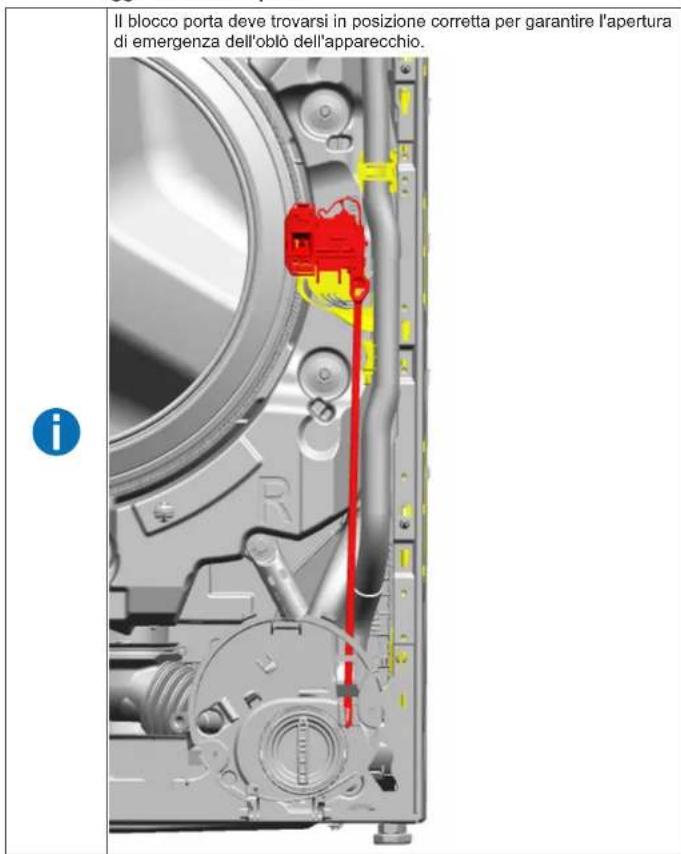

4.9.2 Montaggio del blocco porta 248

4.10 Sostituzione della luce del cestello 249

4.10.1 Smontaggio della luce del cestello.... 249

4.10.2 Montaggio della luce del cestello 249

4.11 Sostituzione del pannello frontale.... 250

4.11.1 Smontaggio del pannello frontale.... 250

4.11.2 Montaggio del pannello frontale.... 251

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Strumento ausiliario [15000155]	Utensile per allentare i componenti in plastica
Cacciavite Torx T20 con foro [00340764]	100 mm, per viti con perno di sicurezza
Chiave dinamometrica [15000441]	Chiave dinamometrica 20 - 100 Nm
Cacciavite con punta piatta [00340854]	Lama 3,5 mm x 0,6 mm x 100 mm, isolamento di protezione 1000 V AC
Cacciavite con punta piatta [00340855]	Lama 5,5 mm x 1,0 mm x 125 mm, isolamento di protezione 1000 V AC
Pinze a becco ton-do, struttura angolare [00341269]	Lunghezza 200 mm
Pinze per taglio la-terale [00342182]	Lunghezza: 200 mm

Designazione Dettagli Immagini
Chiave combinata[00340811]	Dimensione della chiave 10^ mm, M6
Combination wren-ch[00340814]	Dimensione della chiave 13^ mm, M8
Chiave combinata[00340817]	Dimensione della chiave17 mm, M10
Chiave combinata[15000459]	Dimensione della chiave 16^ mm, M10

Riparazione

4.1 Sostituzione del piano di lavoro

Attrezzi speciali:

Punta Torx TX20 forata Lunghezza 152 mm, lunghezza utile [00341272] 124 mm, chiave esagonale da 1/4" (6,35 mm), per viti con perno di sicurezza

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

4.1.1 Smontaggio del piano di lavoro

▶ 1. Rimuovere le viti (1).
2. Far scorrere il piano di lavoro verso la parte posteriore dell'apparecchio (2).
3. Smontare il piano di lavoro tirandolo verso l'alto (3).

4.1.2 Montaggio del piano di lavoro

Osservare l'installazione del cavo. Il cavo potrebbe essere incastrato.

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.2 Sostituzione del cassetto del detersivo

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

4.2.1 Smontaggio del cassetto del detersivo

1. Estrarre il cassetto del detersivo.
2. 1. Premere sulla linguetta (1).

3. Rimuovere il cassetto del detersivo (2).

4.2.2 Montaggio del cassetto del detersivo

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della maniglia del cassetto del detersivo

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Il cassetto del detersivo è stato rimosso.→239

4.3.1 Smontaggio della maniglia del cassetto del detersivo

1. Sganciare gli elementi di blocco.

1. Rimuovere la maniglia del cassetto del detersivo.

4.3.2 Montaggio della maniglia del cassetto del detersivo

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione del pannello comandi

In qualità di società costruttrice, siamo tenuti a fornire ai consumatori un pannello comandi di ricambio incluse le istruzioni di riparazione in conformità al Regolamento (UE) 2019/2023. Tuttavia, desideriamo puntualizzare che, in seguito alla sostituzione del pannello comandi, un elettricista qualificato dovrà eseguire un test di sicurezza elettrotecnica prima di mettere in funzione l'apparecchio. La qualifica di tale incaricato deve essere verificata in conformità alle leggi, alle normative e alle disposizioni specifiche del Paese.

PERICOLO Rischio di scosse elettriche dovino Pericolo di morte dovuto a scosse conforme ► Le parti elettriche devono e ► Ultimata la riparazione, occi forme alla norma VDE 070

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Il piano di lavoro è stato smontato.→238
Il cassetto del detersivo è stato rimosso.→239

4.4.1 Smontaggio del pannello comandi

1. 1. Rimuovere le viti (1).
2. Sganciare gli elementi di blocco (2, 3).

1. Allentare il contatto della spina dell'unità di controllo.
2. Smontare il pannello comandi.

4.4.2 Montaggio del pannello comandi

Osservare l'installazione del cavo. Il cavo potrebbe essere incastrato.

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione dell'oblò

ATTENZIONE

Zona della cerniera aperta!

Rischio di schiacciamento delle dita / di rimanere incastrati

Non inserire le dita nella zona della cerniera.

- Indossare guanti di protezione.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!

Lesioni provocate dalla caduta di componenti.

▶ Fissare i componenti in modo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!

Danni a altre parti dell'apparecchio o all'abitazione del cliente, ad es. parte inferiore.

▶ Fissare i componenti in modo che non cadano.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'oblò è aperto.

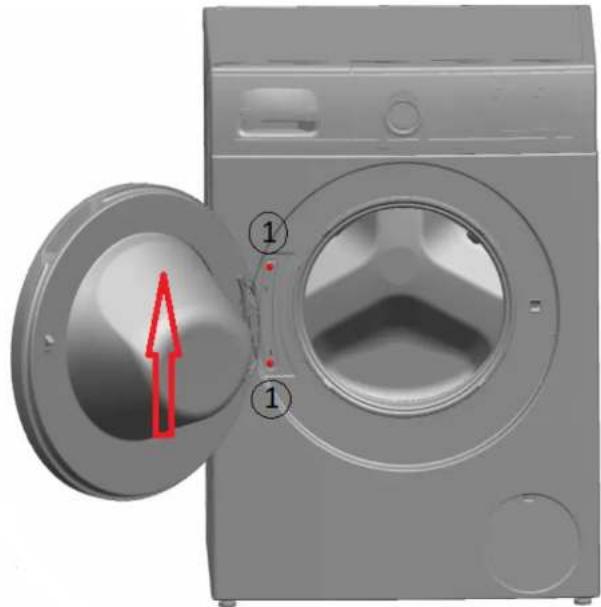

4.5.1 Smontaggio dell'oblò

1. Togliere le viti (1).

1. Smontare l'oblò sollevandolo.

4.5.2 Montaggio dell'oblò

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione dei componenti dell'oblò

AVVERTENZA Componenti pesanti e in movim Rischio di schiacciamento durante cerca dei guasti e l'assistenza ► Indossare calzature antinfo ► Fissare i componenti pesar ► Non inserire parti del corpo

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'oblò è stato smontato.→243

4.6.1 Smontaggio dei componenti dell'oblò

- Smontare l'oblò procedendo dall'esterno verso l'interno.

4.6.2 Montaggio dei componenti dell'oblò

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione della copertura della pompa

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

4.7.1 Smontaggio della copertura della pompa

1. Aprire la copertura della pompa.

1. Togliere la copertura della pompa.

4.7.2 Montaggio della copertura della pompa

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

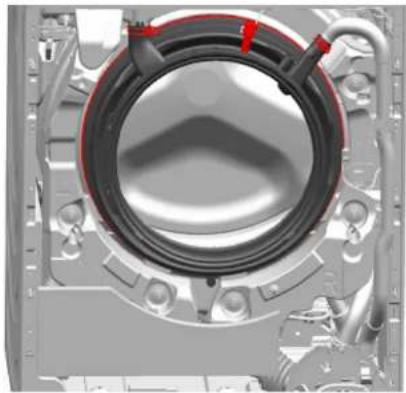

4.8 Sostituzione della guarnizione dell'oblò

Alloggiamento con spigoli vivi! Ferite da taglio

- Indossare guanti di protezione.

Rischio di caduta di componenti a causa di viti allentate! Lesioni provocate dalla caduta di componenti.

- Fissare i componenti in modo che non cadano.

Rischio di caduta di componenti a causa di viti allentate! Danni a altre parti dell'apparecchio o all'abitazione del cliente, ad es. parte inferiore.

▶ Fissare i componenti in modo che non cadano.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.
Il piano di lavoro è stato smontato.→238
Il cassetto del detersivo è stato rimosso.→239
Il pannello comandi è stato smontato.→241
L'oblò è stato smontato.→243
√ La copertura della pompa è stata rimossa.→245
Il pannello frontale è stato smontato.→250
La luce del cestello è stata rimossa (opzionale).→249

4.8.1 Rimozione della guarnizione dell'oblò

1. Allentare la connessione di tutti i tubi flessibili.

1. Rimuovere la guarnizione dell'oblò.

4.8.2 Installazione della guarnizione dell'oblò

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.9 Sostituzione del blocco porta

In qualità di società costruttrice, siamo tenuti a fornire ai consumatori una chiusura di sicurezza di ricambio incluse le istruzioni di riparazione in conformità al Regolamento (UE) 2019/2023. Tuttavia, desideriamo puntualizzare che, in seguito alla sostituzione della chiusura di sicurezza, un elettricista qualificato dovrà eseguire un test di sicurezza elettrotecnica prima di mettere in funzione l'apparecchio. La qualifica di tale incaricato deve essere verificata in conformità alle leggi, alle normative e alle disposizioni specifiche del Paese.

PERICOLO Rischio di scosse elettriche dovino Pericolo di morte dovuto a scosse conforme ► Le parti elettriche devono e ► Ultimata la riparazione, occi forme alla norma VDE 070

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.
Il piano di lavoro è stato smontato.→238
Il cassetto del detersivo è stato rimosso.→239
Il pannello comandi è stato smontato.→241
L'oblò è stato smontato.→243
L'anello a molla è stato smontato.
√ La guarnizione dell'oblò è stata smontata.→246
√ La copertura della pompa è stata rimossa.→245
Il pannello frontale è stato smontato.→250

4.9.1 Smontaggio del blocco porta

1. Scollegare la spina del blocco porta.
2. Smontare il blocco porta.

1. Rimuovere il blocco porta.

Riparazione

4.9.2 Montaggio del blocco porta

Il blocco porta deve trovarsi in posizione corretta per garantire l'apertura di emergenza dell'oblo dell'apparecchio.

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

4.10 Sostituzione della luce del cestello

Gli apparecchi inclinati possono scivolare!

Fratture / lesioni da schiacciamento

▶ Fissare gli apparecchi in modo che non scivolino.

Alloggiamento con spigoli vivi!

Ferite da taglio

- Indossare quanti di protezione.

Rischio di caduta di componenti a causa di viti allentate!

Lesioni provocate dalla caduta di componenti.

- Fissare i componenti in modo che non cadano.

Rischio di caduta di componenti a causa di viti allentate!

Danni a altre parti dell'apparecchio o all'abitazione del cliente, ad es. parte inferiore.

▶ Fissare i componenti in modo che non cadano.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
√ L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.
Il piano di lavoro è stato smontato.→238
Il cassetto del detersivo è stato rimosso.—239
Il pannello comandi è stato smontato.→241

4.10.1 Smontaggio della luce del cestello

1. Estrarre dall'apparecchio il supporto della luce del cestello.
2. Staccare i collegamenti elettrici.
3. Rimuovere la luce del cestello dal suo supporto.

4.10.2 Montaggio della luce del cestello

Osservare l'installazione del cavo. Il cavo potrebbe essere incastrato.

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.11 Sostituzione del pannello frontale

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.
Il piano di lavoro è stato smontato.→238
Il cassetto del detersivo è stato rimosso.—239
Il pannello comandi è stato smontato.→241
L'oblò è stato smontato.→243
√ La copertura della pompa è stata rimossa.→245
L'anello a molla è stato smontato.
√ La guarnizione dell'oblò è stata smontata nella parte frontale.
√ La luce del cestello è stata rimossa (opzionale). →249

4.11.1 Smontaggio del pannello frontale

1. Sollevare l'apparecchio nella parte frontale.
2. Rimuovere le viti nella parte inferiore (1).

1. Abbassare l'apparecchio.

Riparazione

1. Rimuovere le viti nella parte frontale procedendo dal basso verso l'alto (2, 3).

1. Rimuovere il pannello frontale.

4.11.2 Montaggio del pannello frontale

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

1.2.4 Simbolurile generale 350

Siguranța.... 351

1.2.4 Simbolurile generale

Tabel 3: Simbolurile generale

Siguranța

1. Lossa alla slangkopplingar.
