Tipo di prodotto	Lavatrice a carica frontale
Marca	Siemens
Modello	WM14N193CH
Capacità di lavaggio	9 kg
Velocità di centrifuga massima	1400 giri/min
Classe energetica	A+++
Consumo d'acqua annuale (200 cicli)	9 900 L
Livello di rumore (lavaggio)	62 dB(A)
Livello di rumore (centrifuga)	76 dB(A)
Altezza	84,5 cm
Larghezza	60 cm
Profondità	59 cm
Peso netto	75 kg
Alimentazione elettrica	230 V, 50 Hz, 10 A
Potenza collegata	2 300 W
Pressione dell'acqua	0,1 - 1,0 MPa
Funzioni principali	Partenza ritardata, fine programmata, sicurezza bambini, rilevamento carico, sistema antivibrazione
Manutenzione e pulizia	Pulire regolarmente il cassetto dei detersivi, svuotare la pompa se necessario, utilizzare anticalcare adatti
Sicurezza	Sistema di blocco porta, arresto automatico in caso di guasto, test VDE 0701 dopo la riparazione
Ricambi e riparabilità	Piano superiore, cassetto detersivi, maniglia, pannello comandi, porta, guarnizione porta, chiusura porta, luce cestello, pannello frontale

Domande frequenti - WM14N193CH SIEMENS

Come cambiare la guarnizione della porta su una Siemens WM14N193CH?

Per cambiare la guarnizione della porta, è necessario prima spegnere l'alimentazione elettrica e scollegare l'arrivo dell'acqua. Rimuovere il piano superiore, il cassetto dei detersivi, il pannello comandi, la porta, il coperchio della pompa e il pannello frontale. Quindi, rimuovere tutti i raccordi dei flessibili e la guarnizione usata. Montare la nuova guarnizione assicurandosi di serrare l'anello di tensione a 3,4 Nm. Rimontare gli elementi in ordine inverso. Consultare le pagine 168-169 del manuale per maggiori dettagli.

Cosa fare se la lavatrice Siemens WM14N193CH non si accende?

Verificare prima che la macchina sia correttamente collegata e che il fusibile non sia saltato. Assicurarsi che la porta sia ben chiusa (il blocco è necessario per avviare). Se il problema persiste, il pannello comandi potrebbe essere difettoso. Si può tentare di sostituire il pannello comandi seguendo le istruzioni alle pagine 163-164, ma si consiglia di chiamare un tecnico qualificato per i test elettrici.

Come pulire il cassetto dei detersivi della lavatrice Siemens WM14N193CH?

Rimuovere il cassetto dei detersivi premendo la leva e tirandolo verso l'esterno. Pulirlo con acqua tiepida e una spazzola morbida. Evitare l'uso di prodotti abrasivi. Rimetterlo in posizione spingendolo fino a che non scatta. Una pulizia regolare previene cattivi odori e depositi.

Dove trovare i ricambi per Siemens WM14N193CH?

I ricambi originali sono disponibili presso il servizio post-vendita Siemens o rivenditori autorizzati. Utilizzare i riferimenti indicati nel manuale (es: [00341272] per l'inserto Torx). Assicurarsi di ordinare il pezzo esatto per il proprio modello.

Qual è il significato del codice di errore visualizzato sul pannello comandi?

I codici di errore variano a seconda del problema. Ad esempio, un codice E:10 può indicare un problema di arrivo dell'acqua. Consultare la sezione risoluzione dei problemi del manuale o il sito Siemens. È anche possibile utilizzare la funzione di autodiagnosi premendo determinate combinazioni di tasti.

Posso riparare da solo la macchina Siemens WM14N193CH?

Sì, per alcuni pezzi come il piano superiore, il cassetto dei detersivi, la maniglia, la porta o la guarnizione, il manuale fornisce istruzioni dettagliate. Tuttavia, per i componenti elettrici (pannello comandi, chiusura porta), è indispensabile far eseguire un test di sicurezza VDE 0701 dopo la riparazione da un professionista qualificato.

Come sbloccare la porta se il cestello è bloccato?

In caso di blocco, spegnere la macchina e attendere alcuni minuti. La chiusura porta è dotata di un dispositivo di sblocco di emergenza. È possibile inserire un attrezzo sottile nella fessura prevista (vedere manuale pagina 170) per sbloccare manualmente la porta.

Qual è la capacità di carico raccomandata per la Siemens WM14N193CH?

La capacità massima è di 9 kg per il cotone. Per gli altri programmi, seguire le indicazioni del manuale. Non sovraccaricare il cestello per garantire un lavaggio efficace ed evitare un'usura prematura dei componenti.

Come sostituire il coperchio della pompa?

Assicurarsi che la macchina sia spenta e scollegata dall'acqua. Aprire il coperchio della pompa (situato in basso a destra) e rimuoverlo. Montare il nuovo coperchio seguendo l'ordine inverso. Assicurarsi di agganciare bene i clip. Vedere pagina 167 del manuale.

Perché la lavatrice Siemens WM14N193CH fa rumore durante la centrifuga?

Un rumore anomalo può essere dovuto a un carico mal distribuito (pezzi grandi arrotolati), a oggetti estranei (monete, chiavi) nel cestello o a un problema dei cuscinetti. Fermare la macchina, ridistribuire la biancheria o rimuovere gli oggetti. Se il rumore persiste, controllare gli ammortizzatori o i contrappesi.

MANUALE UTENTE WM14N193CH SIEMENS

Consigli di riparazione - Lavatrice

i Utilizzo del documento 234

1.1 Avvertenze importanti 234

1.1.1 Scopo 234

1.2 Spiegazione dei simboli 234

1.2.1 Livelli di pericolo 234

1.2.2 Simboli di pericolo.... 234

1.2.3 Struttura degli avvertimenti 235

1.2.4 Simboli generici 235

Sicurezza.... 236

2.1 Note generali sulla sicurezza.... 236

2.1.1 Tutti gli elettrodomestici.... 236

Strumenti e ausili.... 237

Riparazione.... 238

4.1 Sostituzione del piano di lavoro 238

4.1.1 Smontaggio del piano di lavoro 238

4.1.2 Montaggio del piano di lavoro 238

4.2 Sostituzione del cassetto del detersivo.... 239

4.2.1 Smontaggio del cassetto del detersivo 239

4.2.2 Montaggio del cassetto del detersivo.... 239

4.3 Sostituzione della maniglia del cassetto del detersivo 240

4.3.1 Smontaggio della maniglia del cassetto del detersivo.... 240

4.3.2 Montaggio della maniglia del cassetto del detersivo 240

4.4 Sostituzione del pannello comandi.... 241

4.4.1 Smontaggio del pannello comandi.... 241

4.4.2 Montaggio del pannello comandi.... 242

4.5 Sostituzione dell'oblò 243

4.5.1 Smontaggio dell'oblò 243

4.5.2 Montaggio dell'oblò 243

4.6 Sostituzione dei componenti dell'oblò 244

4.6.1 Smontaggio dei componenti dell'oblò 244

4.6.2 Montaggio dei componenti dell'oblò.... 244

4.7 Sostituzione della copertura della pompa 245

4.7.1 Smontaggio della copertura della pompa.... 245

4.7.2 Montaggio della copertura della pompa 245

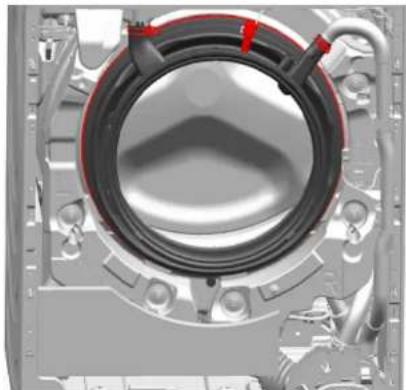

4.8 Sostituzione della guarnizione dell'oblò 246

4.8.1 Rimozione della guarnizione dell'oblò 246

4.8.2 Installazione della guamizione dell'oblò.... 246

4.9 Sostituzione del blocco porta 247

4.9.1 Smontaggio del blocco porta 247

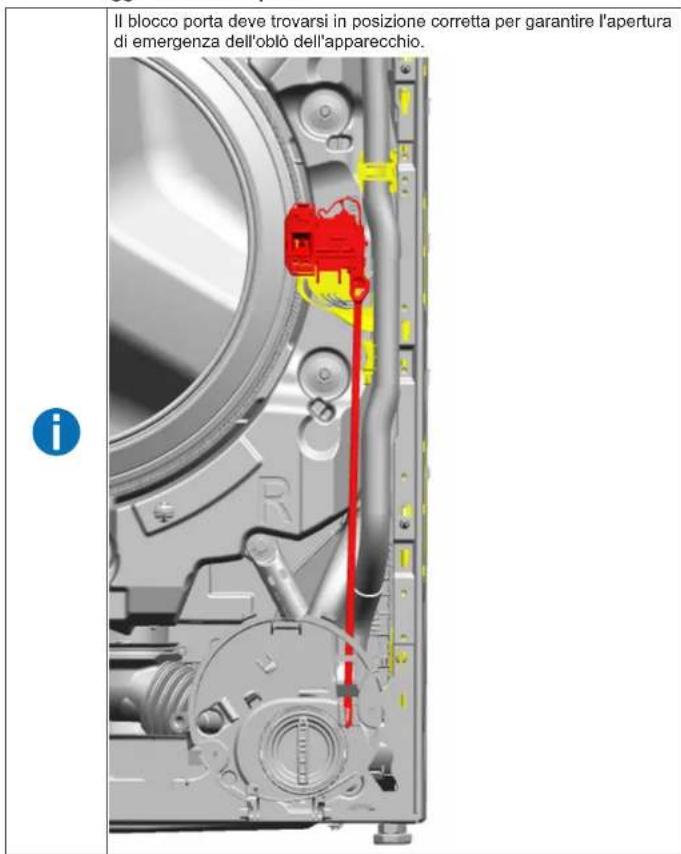

4.9.2 Montaggio del blocco porta 248

4.10 Sostituzione della luce del cestello 249

4.10.1 Smontaggio della luce del cestello.... 249

4.10.2 Montaggio della luce del cestello 249

4.11 Sostituzione del pannello frontale.... 250

4.11.1 Smontaggio del pannello frontale.... 250

4.11.2 Montaggio del pannello frontale.... 251

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Strumento ausiliario [15000155]	Utensile per allentare i componenti in plastica
Cacciavite Torx T20 con foro [00340764]	100 mm, per viti con perno di sicurezza
Chiave dinamometrica [15000441]	Chiave dinamometrica 20 - 100 Nm
Cacciavite con punta piatta [00340854]	Lama 3,5 mm x 0,6 mm x 100 mm, isolamento di protezione 1000 V AC
Cacciavite con punta piatta [00340855]	Lama 5,5 mm x 1,0 mm x 125 mm, isolamento di protezione 1000 V AC
Pinze a becco ton-do, struttura angolare [00341269]	Lunghezza 200 mm
Pinze per taglio la-terale [00342182]	Lunghezza: 200 mm

Designazione Dettagli Immagini
Chiave combinata[00340811]	Dimensione della chiave 10^ mm, M6
Combination wren-ch[00340814]	Dimensione della chiave 13^ mm, M8
Chiave combinata[00340817]	Dimensione della chiave17 mm, M10
Chiave combinata[15000459]	Dimensione della chiave 16^ mm, M10

Riparazione

4.1 Sostituzione del piano di lavoro

Attrezzi speciali:

Punta Torx TX20 forata Lunghezza 152 mm, lunghezza utile [00341272] 124 mm, chiave esagonale da 1/4" (6,35 mm), per viti con perno di sicurezza

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

4.1.1 Smontaggio del piano di lavoro

▶ 1. Rimuovere le viti (1).
2. Far scorrere il piano di lavoro verso la parte posteriore dell'apparecchio (2).
3. Smontare il piano di lavoro tirandolo verso l'alto (3).

4.1.2 Montaggio del piano di lavoro

Osservare l'installazione del cavo. Il cavo potrebbe essere incastrato.

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.2 Sostituzione del cassetto del detersivo

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

4.2.1 Smontaggio del cassetto del detersivo

1. Estrarre il cassetto del detersivo.
2. 1. Premere sulla linguetta (1).

3. Rimuovere il cassetto del detersivo (2).

4.2.2 Montaggio del cassetto del detersivo

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della maniglia del cassetto del detersivo

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Il cassetto del detersivo è stato rimosso.→239

4.3.1 Smontaggio della maniglia del cassetto del detersivo

1. Sganciare gli elementi di blocco.

1. Rimuovere la maniglia del cassetto del detersivo.

4.3.2 Montaggio della maniglia del cassetto del detersivo

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione del pannello comandi

In qualità di società costruttrice, siamo tenuti a fornire ai consumatori un pannello comandi di ricambio incluse le istruzioni di riparazione in conformità al Regolamento (UE) 2019/2023. Tuttavia, desideriamo puntualizzare che, in seguito alla sostituzione del pannello comandi, un elettricista qualificato dovrà eseguire un test di sicurezza elettrotecnica prima di mettere in funzione l'apparecchio. La qualifica di tale incaricato deve essere verificata in conformità alle leggi, alle normative e alle disposizioni specifiche del Paese.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Il piano di lavoro è stato smontato.→238
Il cassetto del detersivo è stato rimosso.→239

4.4.1 Smontaggio del pannello comandi

1. 1. Rimuovere le viti (1).
2. Sganciare gli elementi di blocco (2, 3).

1. Allentare il contatto della spina dell'unità di controllo.
2. Smontare il pannello comandi.

4.4.2 Montaggio del pannello comandi

Osservare l'installazione del cavo. Il cavo potrebbe essere incastrato.

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

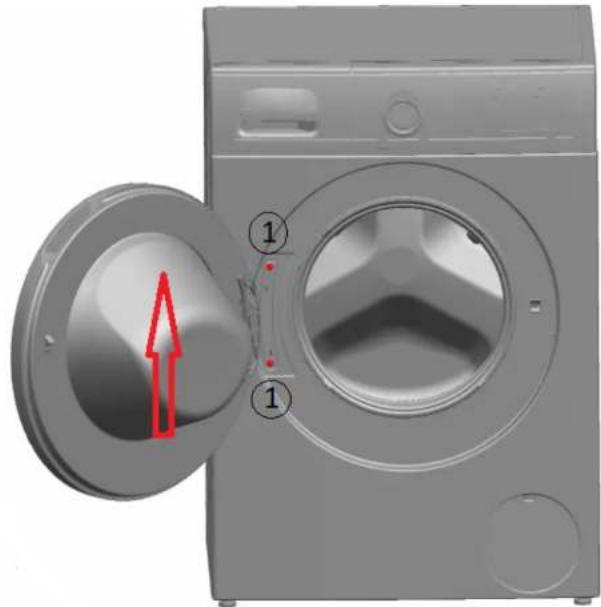

4.5 Sostituzione dell'oblò

Zona della cerniera aperta!

Rischio di schiacciamento delle dita / di rimanere incastrati

Non inserire le dita nella zona della cerniera.

- Indossare guanti di protezione.

Rischio di caduta di componenti a causa di viti allentate!

Lesioni provocate dalla caduta di componenti.

Fissare i componenti in modo che non cadano.

Rischio di caduta di componenti a causa di viti allentate!

Danni a altre parti dell'apparecchio o all'abitazione del cliente, ad es. par-

te inferiore

Fissare i componenti in modo che non cadano.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'oblò è aperto.

4.5.1 Smontaggio dell'oblò

1. Togliere le viti (1).

1. Smontare l'oblò sollevandolo.

4.5.2 Montaggio dell'oblò

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione dei componenti dell'oblò

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'oblò è stato smontato.→243

4.6.1 Smontaggio dei componenti dell'oblò

- Smontare l'oblò procedendo dall'esterno verso l'interno.

4.6.2 Montaggio dei componenti dell'oblò

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione della copertura della pompa

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

4.7.1 Smontaggio della copertura della pompa

1. Aprire la copertura della pompa.

1. Togliere la copertura della pompa.

4.7.2 Montaggio della copertura della pompa

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.8 Sostituzione della guarnizione dell'oblò

Alloggiamento con spigoli vivi! Ferite da taglio

- Indossare guanti di protezione.

Rischio di caduta di componenti a causa di viti allentate! Lesioni provocate dalla caduta di componenti.

- Fissare i componenti in modo che non cadano.

Rischio di caduta di componenti a causa di viti allentate! Danni a altre parti dell'apparecchio o all'abitazione del cliente, ad es. parte inferiore.

▶ Fissare i componenti in modo che non cadano.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.
Il piano di lavoro è stato smontato.→238
Il cassetto del detersivo è stato rimosso.→239
Il pannello comandi è stato smontato.→241
L'oblò è stato smontato.→243
√ La copertura della pompa è stata rimossa.→245
Il pannello frontale è stato smontato.→250
La luce del cestello è stata rimossa (opzionale).→249

4.8.1 Rimozione della guarnizione dell'oblò

1. Allentare la connessione di tutti i tubi flessibili.

1. Rimuovere la guarnizione dell'oblò.

4.8.2 Installazione della guarnizione dell'oblò

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.9 Sostituzione del blocco porta

In qualità di società costruttrice, siamo tenuti a fornire ai consumatori una chiusura di sicurezza di ricambio incluse le istruzioni di riparazione in conformità al Regolamento (UE) 2019/2023. Tuttavia, desideriamo puntualizzare che, in seguito alla sostituzione della chiusura di sicurezza, un elettricista qualificato dovrà eseguire un test di sicurezza elettrotecnica prima di mettere in funzione l'apparecchio. La qualifica di tale incaricato deve essere verificata in conformità alle leggi, alle normative e alle disposizioni specifiche del Paese.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.
Il piano di lavoro è stato smontato.→238
Il cassetto del detersivo è stato rimosso.→239
Il pannello comandi è stato smontato.→241
L'oblò è stato smontato.→243
L'anello a molla è stato smontato.
√ La guarnizione dell'oblò è stata smontata.→246
√ La copertura della pompa è stata rimossa.→245
Il pannello frontale è stato smontato.→250

4.9.1 Smontaggio del blocco porta

1. Scollegare la spina del blocco porta.
2. Smontare il blocco porta.

1. Rimuovere il blocco porta.

Riparazione

4.9.2 Montaggio del blocco porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

4.10 Sostituzione della luce del cestello

Gli apparecchi inclinati possono scivolare!

Fratture / lesioni da schiacciamento

▶ Fissare gli apparecchi in modo che non scivolino.

Alloggiamento con spigoli vivi!

Ferite da taglio

- Indossare quanti di protezione.

Rischio di caduta di componenti a causa di viti allentate!

Lesioni provocate dalla caduta di componenti.

- Fissare i componenti in modo che non cadano.

Rischio di caduta di componenti a causa di viti allentate!

Danni a altre parti dell'apparecchio o all'abitazione del cliente, ad es. parte inferiore.

▶ Fissare i componenti in modo che non cadano.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.
Il piano di lavoro è stato smontato.→238
Il cassetto del detersivo è stato rimosso.—239
Il pannello comandi è stato smontato.→241

4.10.1 Smontaggio della luce del cestello

1. Estrarre dall'apparecchio il supporto della luce del cestello.
2. Staccare i collegamenti elettrici.
3. Rimuovere la luce del cestello dal suo supporto.

4.10.2 Montaggio della luce del cestello

Osservare l'installazione del cavo. Il cavo potrebbe essere incastrato.

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.11 Sostituzione del pannello frontale

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.
Il piano di lavoro è stato smontato.→238
Il cassetto del detersivo è stato rimosso.—239
Il pannello comandi è stato smontato.→241
L'oblò è stato smontato.→243
√ La copertura della pompa è stata rimossa.→245
L'anello a molla è stato smontato.
√ La guarnizione dell'oblò è stata smontata nella parte frontale.
√ La luce del cestello è stata rimossa (opzionale). →249

4.11.1 Smontaggio del pannello frontale

1. Sollevare l'apparecchio nella parte frontale.
2. Rimuovere le viti nella parte inferiore (1).

1. Abbassare l'apparecchio.

Riparazione

1. Rimuovere le viti nella parte frontale procedendo dal basso verso l'alto (2, 3).

1. Rimuovere il pannello frontale.

4.11.2 Montaggio del pannello frontale

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

1.2.4 Simbolurile generale 350

Siguranța.... 351

1.2.4 Simbolurile generale

Tabel 3: Simbolurile generale

Siguranța

1. Lossa alla slangkopplingar.
