Termék típusa	Elöltöltős mosógép
Márka	Siemens
Modell	WM14N193CH
Mosási kapacitás	9 kg
Maximális centrifugálási sebesség	1400 ford/perc
Energiaosztály	A+++
Éves vízfogyasztás (200 ciklus)	9 900 L
Zajszint (mosás)	62 dB(A)
Zajszint (centrifugálás)	76 dB(A)
Magasság	84,5 cm
Szélesség	60 cm
Mélység	59 cm
Nettó tömeg	75 kg
Elektromos csatlakozás	230 V, 50 Hz, 10 A
Teljesítményfelvétel	2 300 W
Víznyomás	0,1 - 1,0 MPa
Fő funkciók	Késleltetett indítás, programozott befejezés, gyerekzár, töltetérzékelés, rezgéscsillapító rendszer
Karbantartás és tisztítás	Tisztítsa rendszeresen a mosószeradagolót, szükség esetén ürítse le a szivattyút, használjon megfelelő vízkőoldókat
Biztonság	Ajtózár rendszer, automatikus leállás hiba esetén, VDE 0701 teszt javítás után
Alkatrészek és javíthatóság	Felső lap, mosószeradagoló, fogantyú, kezelőpanel, ajtó, ajtótömítés, ajtózár, dobfény, homlokpanel

Gyakran ismételt kérdések - WM14N193CH SIEMENS

Hogyan cseréljem ki az ajtótömítést egy Siemens WM14N193CH mosógépen?

Az ajtótömítés cseréjéhez először áramtalanítsa a gépet és zárja el a vízcsapot. Vegye le a felső lapot, a mosószeradagolót, a kezelőpanelt, az ajtót, a szivattyú fedelét és a homlokpanelt. Ezután távolítsa el az összes tömlőcsatlakozást és a régi tömítést. Szerelje fel az új tömítést, ügyelve arra, hogy a feszítőgyűrűt 3,4 Nm-re húzza meg. Szerelje vissza az elemeket fordított sorrendben. A részleteket lásd a használati útmutató 168-169. oldalán.

Mi a teendő, ha a Siemens WM14N193CH mosógép nem kapcsol be?

Először ellenőrizze, hogy a gép megfelelően csatlakozik-e, és nem égett-e ki a biztosíték. Győződjön meg arról, hogy az ajtó megfelelően be van csukva (az indításhoz zárni kell). Ha a probléma továbbra is fennáll, a kezelőpanel lehet hibás. Megpróbálhatja kicserélni a kezelőpanelt a 163-164. oldalon található utasítások szerint, de ajánlott szakképzett technikust hívni az elektromos tesztek elvégzéséhez.

Hogyan tisztítsam meg a Siemens WM14N193CH mosógép mosószeradagolóját?

Távolítsa el a mosószeradagolót a kar megnyomásával és kifelé húzásával. Tisztítsa meleg vízzel és puha kefével. Ügyeljen, hogy ne használjon súrolószereket. Helyezze vissza, amíg be nem kattan. A rendszeres tisztítás megelőzi a kellemetlen szagokat és lerakódásokat.

Hol találom a Siemens WM14N193CH alkatrészeit?

Az eredeti alkatrészek a Siemens ügyfélszolgálatánál vagy hivatalos viszonteladóknál kaphatók. Használja a használati útmutatóban feltüntetett hivatkozásokat (pl. [00341272] a Torx fejhez). Győződjön meg arról, hogy a pontos alkatrészt rendeli a modelljéhez.

Mit jelent a kezelőpanelen megjelenő hibakód?

A hibakódok a probléma típusától függően változnak. Például az E:10 kód vízellátási problémát jelezhet. Tekintse meg a használati útmutató hibaelhárítási szakaszát vagy a Siemens weboldalát. Használhatja az öndiagnózis funkciót is bizonyos gombkombinációk megnyomásával.

Megjavíthatom magam a Siemens WM14N193CH mosógépet?

Igen, bizonyos alkatrészek, mint a felső lap, mosószeradagoló, fogantyú, ajtó vagy tömítés esetében a használati útmutató részletes utasításokat ad. Az elektromos alkatrészek (kezelőpanel, ajtózár) esetében azonban javítás után szakképzett szakemberrel el kell végeztetni a VDE 0701 biztonsági tesztet.

Hogyan nyitható ki az ajtó, ha a dob elakadt?

Elakadás esetén áramtalanítsa a gépet és várjon néhány percet. Az ajtózár vészkioldóval van felszerelve. Helyezzen egy vékony szerszámot a kijelölt nyílásba (lásd a használati útmutató 170. oldalát) az ajtó kézi kinyitásához.

Mekkora a Siemens WM14N193CH ajánlott töltési kapacitása?

A maximális kapacitás pamut esetében 9 kg. Más programoknál kövesse a használati útmutató utasításait. Ne terhelje túl a dobot a hatékony mosás érdekében és az alkatrészek idő előtti kopásának elkerülése végett.

Hogyan cseréljem ki a szivattyú fedelét?

Győződjön meg arról, hogy a gép áramtalanítva van és a vízcsap el van zárva. Nyissa ki a szivattyú fedelét (jobbra lent) és vegye le. Szerelje fel az új fedelet fordított sorrendben. Ügyeljen, hogy a kapcsok jól pattanjanak a helyükre. Lásd a használati útmutató 167. oldalát.

Miért zajos a Siemens WM14N193CH mosógép centrifugálás közben?

A szokatlan zaj oka lehet a rosszul elosztott töltet (összegubancolódott nagy darabok), idegen tárgyak (érmék, kulcsok) a dobban vagy csapágyprobléma. Állítsa le a gépet, ossza el újra a ruhákat vagy távolítsa el a tárgyakat. Ha a zaj továbbra is fennáll, ellenőrizze a lengéscsillapítókat vagy a kiegyensúlyozó súlyokat.

HASZNÁLATI ÚTMUTATÓ WM14N193CH SIEMENS

Javítási útmutató - Mosógép

i A dokumentummal kapcsolatos információk.... 215

1.1 Fontos tudnivalók 215

1.1.1 Cél 215

1.2 Szimbólummagyarázat 215

1.2.1 Veszélyességi szintek 215
1.2.2 Veszélyt jelző szimbólumok 215
1.2.3 A figyelmeztetések felépítése 216
1.2.4 Általános szimbólumok 216

Biztonság 217

2.1 Általános biztonsági utasítások.... 217

2.1.1 Összes háztartási készülék 217

Szerszámok és segédanyagok.... 218

Javítás.... 219

4.1 A felső burkolat cseréje....219

4.1.1 A felső burkolat eltávolítása 219
4.1.2 A felső burkolat elhelyezése 219

4.2 A mosószer-adagoló cseréje 220

4.2.1 A mosószer-adagoló eltávolítása 220
4.2.2 A mosószer-adagoló behelyezése.... 220

4.3 A mosószer-adagoló fogantyújának cseréje 221

4.3.1 A mosószer-adagoló fogantyújának eltávolítása.... 221
4.3.2 A mosószer-adagoló fogantyújának behelyezése.... 221

4.4 A vezérlőpanel cseréje.... 222

4.4.1 A vezérlőpanel eltávolítása.... 222
4.4.2 A vezérlőpanel telepítése 223

4.5 Az ajtó cseréje.... 224

4.5.1 Az ajtó eltávolítása.... 224
4.5.2 Az ajtó felhelyezése 224

4.6 Az ajtó alkatrészeinek cseréje 225

4.6.1 Az ajtó alkatrészeinek eltávolítása.... 225
4.6.2 Az ajtó alkatrészeinek felhelyezése.... 225

4.7 A szivattyúfedél cseréje 226

4.7.1 A szivattyúfedél eltávolítása.... 226
4.7.2 A szivattyúfedél telepítése 226

4.8 A gumitömítés cseréje.... 227

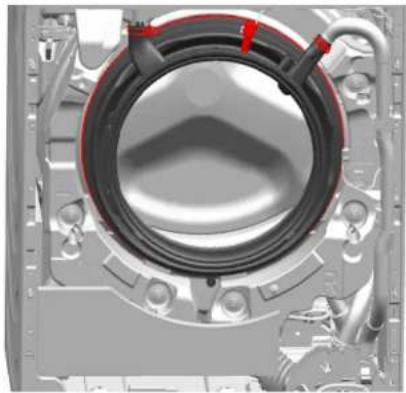

4.8.1 A gumitömítés eltávolítása 227
4.8.2 Gumitömités felhelyezése 227

4.9 Ajtózár cseréje 228

4.9.1 Az ajtózár eltávolítása.... 228

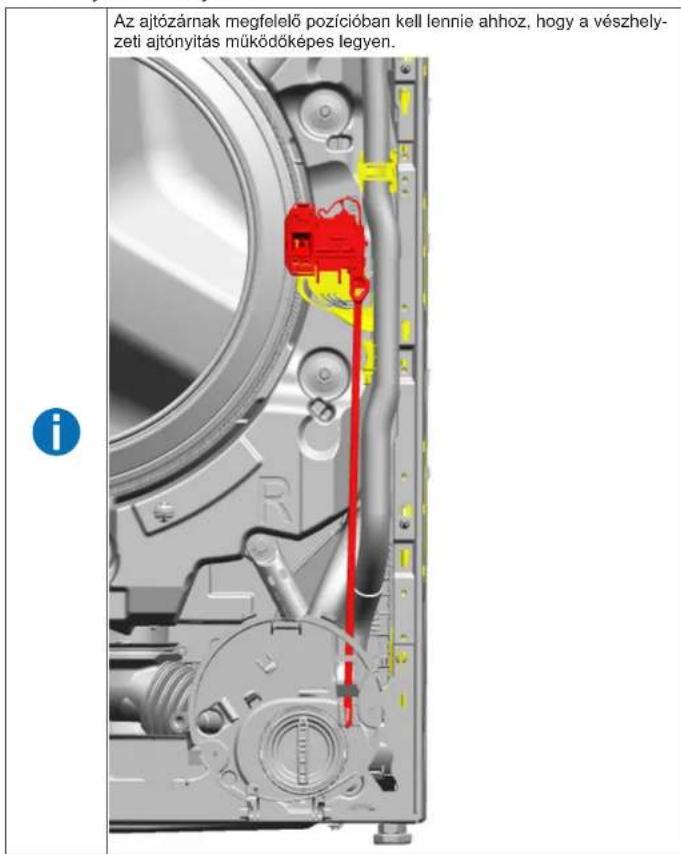

4.9.2 Az ajtózár behelyezése.... 229

4.10 A belső dobvilágítás cseréje 230

4.10.1 A belső dobvilágítás eltávolítása.... 230
4.10.2 A belső dobvilágítás telepítése 230

4.11 Az elülső panel cseréje.... 231

4.11.1 Az elülső panel eltávolítása.... 231
4.11.2 Az elülső panel telepítése 232

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

① A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelm kezményei.

▶ A veszély megelőzésére sz

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

⚠ VESZÉLY

Áramütés veszélye áram alatt lé Halálos áramütésA javítás megkezdése előtt a készülékeket az elektrom

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
[Indítás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Segédeszköz[15000155]	Műanyag alkatrészek meglazítására szolgáló szerszám
Biztonsági Torx T20 csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Nyomatékkulcs[15000441]	Nyomatékkulcs 20–100 Nm
Lapos csavarhúzó[00340854]	Fej: 3,5 mm x 0,6 mm x100 mm, Szigetelés: 1000 V AC
Lapos csavarhúzó[00340855]	Fej: 5,5 mm x 1,0 mm x125 mm, Szigetelés: 1000 V AC
Hosszúcsőrű fogó,hajíltott kialakítás[00341269]	Hossz: 200 mm
Oldalcsípő fogó[00342182]	Hossz: 200 mm
Csillag-Villáskulcs[00340811]	Méret 10°mm, M6

Kijelölés Részletek	Képek
Combination wrench[00340814]	Méret 13°mm, M8
Csillag-Villáskulcs[00340817]	Méret 17 mm, M10
Csillag-Villáskulcs[15000459]	Méret 16°mm, M10

Javítás

4.1 A felsö burkolat cseréje

Különleges eszközök

Torx Bit TX20, furatos Hossz 152 mm, használható hossz [00341272] 124 mm, 1/4" hatszögletű csavarmeg- hajtó (6.35 mm), biztonsági csavarok- hoz

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.

4.1.1 A felső burkolat eltávolítása

▶ 1. Távolítsa el a csavarokat (1).
2. Tolja a felső burkolatot a készülék hátsó része felé (2).
3. Felemelve (3) távolítsa el a felső burkolatot.

4.1.2 A felső burkolat elhelyezése

Tartsa be a kábeltelepítési előírásokat. Megtörténhet, hogy a kábel beszorult.

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.2 A mosószer-adagoló cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.

4.2.1 A mosószer-adagoló eltávolítása

1. Húzza ki a mosószer-adagoló rekeszt.
2. 1. Nyomja le a fiókot (1).

3. Távolítsa el a mosószer-adagoló rekeszt (2).

4.2.2 A mosószer-adagoló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 A mosószer-adagoló fogantyújának cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
√ Eltávolította a mosószer-adagolót.→220

4.3.1 A mosószer-adagoló fogantyújának eltávolítása

1. Lazítsa meg a rögzítőelemeket.

1. Távolítsa el a mosószer-adagoló rekesz fogantyúját.

4.3.2 A mosószer-adagoló fogantyújának behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 A vezérlöpanel cseréje

Gyártóként kötelességünk tartalék alkatrészként vezérlőpanelt biztosítani a vásárlók számára, beleértve a javítási utasításokat is az (EU) 2019/2023 rendeletnek megfelelően. Felhívjuk a figyelmét, hogy a vezérlőpanel cseréje után egy képzett elektroműszerésznek elektrotechnikai biztonsági vizsgálatot kell végeznie a készülék üzembe helyezése előtt. A vizsgálatot végző személynek az adott ország jogszabályai, szabályozásai és szabványai szerint meghatározott képesítéssel kell rendelkeznie.

Követelmény:

A készüléket leválasztotta az áramellátásról.

A készüléket leválasztotta a vízellátásról.
√ Eltávolította a felső burkolatot.→219
√ Eltávolította a mosószer-adagolót.→220

4.4.1 A vezérlőpanel eltávolítása

1. 1. Távolítsa el a csavarokat (1).
2. Lazítsa meg a rögzítőelemeket (2, 3).

1. Húzza ki a vezérlőegység dugaszát.

2. Távolítsa el a vezérlőpanelt.

Javítás

4.4.2 A vezérlöpanel telepítése

Tartsa be a kábeltelepítési előírásokat. Megtörténhet, hogy a kábel beszorult.

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 Az ajtó cseréje

VIGYÁZAT

Nyitott zsanér!

Ujjak zúzódása/beszorulása

▶ Ne nyúljon be a nyitott zsanérba.

- Viseljen védőkesztyüt.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés.

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso-

dása

- Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
Az ajtó nyitva van.

4.5.1 Az ajtó eltávolítása

1. Távolítsa el a csavarokat (1).

1. Felfelé húzva távolítsa el az ajtót.

4.5.2 Az ajtó felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 Az ajtó alkatrészeinek cseréje

FIGYELMEZTETÉS

Nehéz és mozgó alkatrészek!

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés so-

rán

• Viseljen védöcipöt.
• Biztosítsa leesés ellen a nehéz alkatrészeket.
  ▶ Ne dugja be a testrészeit a mozgó alkatrészek közé.

VIGYÁZAT

Nyitott zsanér!

Ujjak zúzódása/beszorulása

• Ne nyúljon be a nyitott zsanérba.
• Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
Eltávolította az ajtót.→224

4.6.1 Az ajtó alkatrészeinek eltávolítása

- Kívülröl befelé haladva szerelje szét az ajtót.

4.6.2 Az ajtó alkatrészeinek felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 A szivattyúfedél cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.

4.7.1 A szivattyúfedél eltávolítása

1. Nyissa fel a szivattyú fedelét.

1. Távolítsa el a szivattyú fedelét.

4.7.2 A szivattyúfedél telepítése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.8 A gumitömítés cseréje

Éles burkolatszélek!

Vágási sérülések

Viseljen védőkesztyűt.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés.

- Biztosítsa az alkatrészt leesés ellen.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

- Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
A készülékek szabadon hozzáférhetők.
√ Eltávolította a felső burkolatot.→219
√ Eltávolította a mosószer-adagolót.→220
A vezérlőpanelt eltávolították.→222
√ Eltávolította az ajtót.→224
√ Eltávolította a szivattyúfedelet.→226
√ Az elülső panelt eltávolították.→231
√ Eltávolította a belső dobvilágítást (opcionális).→230

4.8.1 A gumitömítés eltávolítása

1. Szüntesse meg a tömlöcsatlakozásokat.

1. Távolítsa el a gumitömitést.

4.8.2 Gumitömítés felhelyezése

FIGYELMEZTETÉS

Leeső alkatrészek veszélye a n em megfelelő telepítés miatt! Sérülés vagy a készülék károsodásának veszélye

- Húzza meg az üstszájgumi szorítógyűrűjét 3,4 Nm nyomatékkal.

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.9 Ajtózár cseréje

Gyártóként kötelességünk tartalék alkatrészként ajtózárat biztosítani a vásárlók számára, beleértve a javítási utasításokat is az (EU) 2019/2023 rendeletnek megfelelően. Felhívjuk a figyelmét, hogy ajtózár cseréje után egy képzett elektromüszerésznek elektrotechnikai biztonsági vizsgálatot kell végeznie a készülék üzembe helyezése előtt. A vizsgálatot végző személynek az adott ország jogszabályai, szabályozásai és szabványai szerint meghatározott képesítéssel kell rendelkeznie.

Követelmény:

A készüléket leválasztotta az áramellátásról.

A készüléket leválasztotta a vízellátásról.
A készülékek szabadon hozzáférhetők.
√ Eltávolította a felső burkolatot.→219
√ Eltávolította a mosószer-adagolót.→220
A vezérlöpanelt eltávolították.→222
√ Eltávolította az ajtót.→224
A feszítőgyűrűt eltávolították.
A gumitömítést eltávolították.→227
√ Eltávolította a szivattyúfedelet.→226
Az elülső panelt eltávolították.→231

4.9.1 Az ajtózár eltávolítása

1. Válassza le az ajtózár csatlakozóját.
2. Lazítsa meg az ajtózárat.

1. Vegye ki az ajtózárat.

Javítás

4.9.2 Az ajtózár behelyezése

Az elhelyezést fordított sorrendben végezze.

4.10 A belső dobvilágítás cseréje

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

Éles burkolatszélek!

Vágási sérülések

Viseljen védőkesztyűt.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés

- Biztosítsa az alkatrészt leesés ellen.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

- Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
A készülékek szabadon hozzáférhetők.
√ Eltávolította a felső burkolatot.→219
√ Eltávolította a mosószer-adagolót.→220
A vezérlöpanelt eltávolították.→222

4.10.1 A belső dobvilágítás eltávolítása

1. Húzza ki a belső dobvilágítás tartóját a készülékből.
2. Válassza le az elektromos csatlakozókat.
3. Távolítsa el a belső dobvilágítást a belső dobvilágítás tartójából.

4.10.2 A belső dobvilágítás telepítése

Tartsa be a kábeltelepítési előírásokat. Megtörténhet, hogy a kábel beszorult.

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.11 Az elülső panel cseréje

Megdöntött készülékek elcsúszása!

Csonttörés / zúzódási sérülések

- Biztosítsa a készülékeket elcsúszás ellen.

Éles burkolatszélek!

Vágási sérülések

Viseljen védőkesztyűt.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés

- Biztosítsa az alkatrészt leesés ellen.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

- Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
A készülékek szabadon hozzáférhetők.
√ Eltávolította a felső burkolatot.→219
√ Eltávolította a mosószer-adagolót.→220
A vezérlöpanelt eltávolították.→222
√ Eltávolította az ajtót.→224
√ Eltávolította a szivattyúfedelet.→226
A feszítőgyűrűt eltávolították.
A gumitömítést eltávolították a készülék elején.
√ Eltávolította a belső dobvilágítást (opcionális). →230

4.11.1 Az elülső panel eltávolítása

1. Emelje fel elöl a készüléket.
2. Távolítsa el az aljáról csavarokat (1).

1. Engedje le a készüléket.

Javítás

1. Távolítsa el a csavarokat az elejéről, haladjon alulról felfelé (2, 3).

1. Távolítsa el az elülső panelt.

4.11.2 Az elülső panel telepítése

- Az elhelyezést fordított sorrendben végezze.

Ostré hrany plást'al

Rezné poranenia

▶ Noste ochranné rukavice.

UPOZORNENIE

Riziko pádu dielov po uvol'není skrutiek!

Ostré hrany plást'a!

Rezné poranenia

▶ Noste ochranné rukavice.

Riziko pádu dielov po uvol'není skrutiek!

Ostré hrany plást'a!

Rezné poranenia

- Noste ochranné rukavice.

Riziko pádu dielov po uvol'není skrutiek!

Ostré hrany plást'a!

Rezné poranenia

- Noste ochranné rukavice.

Riziko pádu dielov po uvol'není skrutiek!

4.11.1 Ön panelin sökülmesi
