BEDIENUNGSANLEITUNG WM14N193CH SIEMENS

2023-09-05_8001214495 Copyright by BSH Hausgeräte GmbH Page 100 of 462

2023-09-05_8001214495 Autoriöigus: BSH Hausgeräte GmbH Lk 132 alates 462

Remont

2023-09-05_8001214495 Copyright par BSH Hausgeräte GmbH Pages 170 à 462

Réparation

Reparatur Hinweise - Waschmaschine

Zu diesem Dokument...... 175

1.1 Wichtige Hinweise: 175
1.1.1 Zweck 175

1.2 Zeichenerklärung.... 175

1.2.1 Gefahrenstufen.... 175

1.2.2 Gefahrensymbole.... 175

1.2.3 Struktur der Warnhinweise.... 176

1.2.4 Allgemeine Symbole 176

Sicherheit.... 177

2.1 Allgemeine Sicherheitshinweise 177

2.1.1 Alle Hausgeräte 177

Werkzeuge und Hilfsmittel.... 178

Instandsetzen 179

4.1 Arbeitsplatte tauschen 179

4.1.1 Arbeitsplatte demontieren.... 179

4.1.2 Arbeitsplatte montieren.... 179

4.2 Austauschen der Waschmittelschublade.... 180

4.2.1 Ausbauen der Waschmittelschublade.... 180

4.2.2 Einbauen der Waschmittelschublade.... 180

4.3 Austauschen des Griffs der Waschmittelschublade.... 181

4.3.1 Ausbauen des Griffs der Waschmittelschublade 181

4.3.2 Einbauen des Griffs der Waschmittelschublade 181

4.4 Austauschen der Bedienblende.... 182

4.4.1 Ausbauen der Bedienblende.... 182

4.4.2 Einbauen der Bedienblende.... 183

4.5 Tür austauschen.... 184

4.5.1 Ausbauen der Tür 184

4.5.2 Einbauen der Tür 184

4.6 Austauschen der Türkomponenten 185

4.6.1 Ausbauen der Türkomponenten.... 185

4.6.2 Einbauen der Türkomponenten.... 185

4.7 Austauschen der Pumpenabdeckung.... 186

4.7.1 Ausbauen der Pumpenabdeckung 186

4.7.2 Einbauen der Pumpenabdeckung 186

4.8 Austauschen der Türdichtung 187

4.8.1 Ausbauen der Türdichtung 187

4.8.2 Einbauen der Türdichtung.... 187

4.9 Austauschen der Türverriegelung 188

4.9.1 Türverriegelung demontieren.... 188

4.9.2 Türverriegelung montieren 189

4.10 Austauschen der Trommelbeleuchtung 191

4.10.1 Ausbauen der Trommelbeleuchtung 191

4.10.2 Einbauen der Trommelbeleuchtung 191

4.11 Austauschen der Frontblende 192

4.11.1 Ausbauen der Frontblende.... 192

4.11.2 Einbauen der Frontblende.... 193

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.

In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
	Allgemeiner Warnhinweis
	Gefahr durch elektrische Spannung
	Gefahr durch Explosion
	Gefahr von Schnittverletzungen
	Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

- Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
	Kennzeichnung eines einfachen (nur Text) Tipps

Allg. Symbol Bedeutung
		Kennzeichnung eines Links zu einer Videoanleitung
		Kennzeichnung erforderlicher Werkzeuge
[07E2]		Kennzeichnung erforderlicher Voraussetzungen
[06E7]		Kennzeichnung einer Bedingung (Wenn ..., dann ...)
[08A3]		Kennzeichnung eines Ergebnisses
[Start] Kennzeichnung einer Taste oder Schaltfläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen.
- Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder-spezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

■ Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile

■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

■ Ausschließlich Originalersatzteile verwenden.

Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!

■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Hilfswerkzeug [15000155]	Montagekeil zum Ausrasten von Plastikteilen
Schraubendreher Torx T20 mit Boh-rung [00340764]	100 mm, für Schrauben mit Sicherheitsstift
Drehmoment-Schlüssel [15000441]	Drehmoment-Schlüssel 20 - 100 Nm
Schlitzschrauben-dreher [00340854]	Klinge 3,5 mm x 0,6 mm x 100 mm, Schutzisolation 1000 V Wechselstrom
Schlitzschrauben-dreher [00340855]	Klinge 5,5 mm x 1,0 mm x 125 mm, Schutzisolation 1000 V Wechselstrom
Spitzzange, gebo-gen [00341269]	Länge 200 mm
Seitenschneider [00342182]	Länge: 200 mm

Bezeichnung Details Bilder
Gabel-Ringschlüssel[00340811]	Schlüsselweite 10°mm, M6
Combination wrench[00340814]	Schlüsselweite 13°mm, M8
Gabel-Ringschlüssel[00340817]	Schlüsselweite 17 mm, M10
Gabel-Ringschlüssel[15000459]	Schlüsselweite 16°mm, M10

Instandsetzen

4.1 Arbeitsplatte tauschen

Spezielle Hilfsmittel:

Torx-Bit TX20 mit Bohrung Länge 152 mm, nutzbare Länge [00341272]

124 mm, 1/4" Sechskantantrieb

(6.35 mm), für Schrauben mit Sicher-

heitsstift

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.

4.1.1 Arbeitsplatte demontieren

▶ 1. Schrauben entfernen (1).
2. Die Arbeitsplatte bis zur Geräterückseite schieben (2).
3. Die Arbeitsplatte nach oben (3) abnehmen.

4.1.2 Arbeitsplatte montieren

Auf eine ordnungsgemäße Kabelverlegung achten. Ein Einklemmen des Kabels muss unbedingt vermieden werden.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.2 Austauschen der Waschmittelschublade

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.

4.2.1 Ausbauen der Waschmittelschublade

1. Die Waschmittelschublade herausziehen.
2. 1. Druck auf den Einsatz ausüben (1).

3. Die Waschmittelschublade entfernen (2).

4.2.2 Einbauen der Waschmittelschublade

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.3 Austauschen des Griffs der Waschmittelschublade

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Waschmittelschublade ist entfernt worden.→ Seite 180

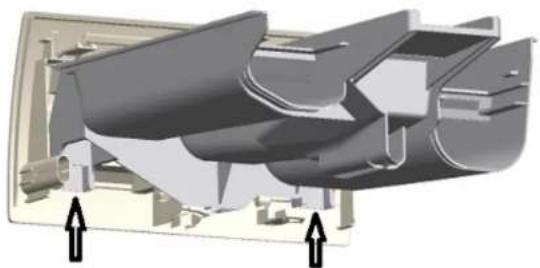

4.3.1 Ausbauen des Griffs der Waschmittelschublade

1. Die Rastelemente lösen.

1. Den Griff der Waschmittelschublade entfernen.

4.3.2 Einbauen des Griffs der Waschmittelschublade

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen der Bedienblende

Als Hersteller sind wir nach der Verordnung (EU) 2019/2023 verpflichtet, Verbrauchern die Bedienblende einschließlich Reparaturanleitung als Ersatzteil zur Verfügung zu stellen. Wir möchten jedoch darauf hinweisen, dass nach dem Austausch der Bedienblende eine elektrotechnische Sicherheitsprüfung durch eine Elektrofachkraft erforderlich ist, bevor das Gerät in Betrieb genommen wird. Diese Person muss nachweislich gemäß den länderspezifischen Gesetzen, Vorschriften und Normen qualifiziert sein.

GEFAHR Stromschlaggefahr durch spannlebensgefahr durch Stromschlag ► Elektroteile sollten von eine ► Nach der Reparatur muss e VDE 0701 oder länderspez den.

Voraussetzung:

Das Gerät ist spannungsfrei.

Das Gerät ist von der Wasserversorgung getrennt.
√ Die Arbeitsplatte ist entfernt worden.→ Seite 179
√ Die Waschmittelschublade ist entfernt worden.→ Seile 180

4.4.1 Ausbauen der Bedienblende

1. 1. Schrauben entfernen (1).

2. Die Rastelemente lösen (2, 3).

1. Den Steckkontakt der Steuereinheit lösen.
2. Die Bedienblende entfernen.

Instandsetzen

4.4.2 Einbauen der Bedienblende

Auf eine ordnungsgemäße Kabelverlegung achten. Ein Einklemmen des Kabels muss unbedingt vermieden werden.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.5 Tür austauschen

VORSICHT

Offener Scharnierbereich!

Quetschen / Einklemmen der Finger

- Nicht in den Scharnierbereich greifen.

▶ Schutzhandschuhe tragen.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

erletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen

im Haushalt des Kunden, z. B. des Bodens.

▶ Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Tür ist geöffnet.

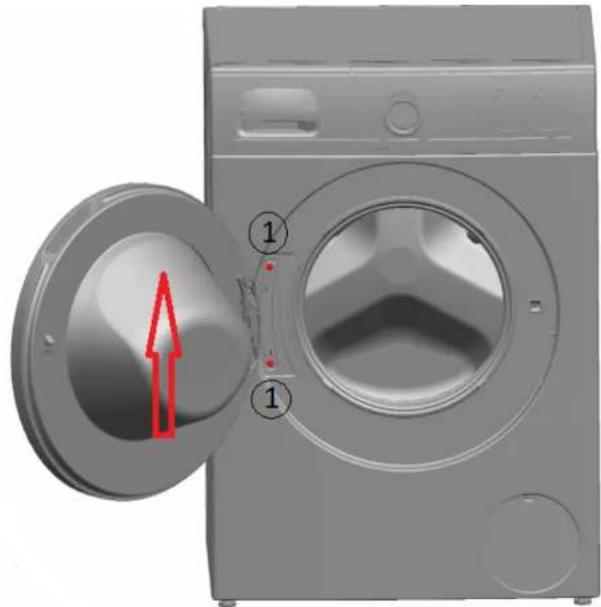

4.5.1 Ausbauen der Tür

1. Die Schrauben entfernen (1).

1. Die Tür nach oben abnehmen.

4.5.2 Einbauen der Tür

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.6 Austauschen der Türkomponenten

WARNING Schwere und sich bewegende B Quetschgefahr während Reparatu vicearbeiten • Schutzhandschuhe tragen. • Schwere Bauteile gegen He • Körperteile nicht in sich bev

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Tür ist ausgebaut.→ Seite 184

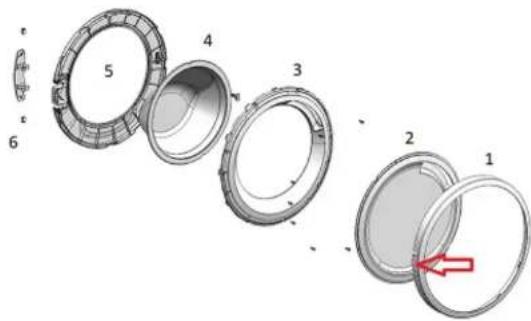

4.6.1 Ausbauen der Türkomponenten

Die Tür von außen nach innen demontieren.

4.6.2 Einbauen der Türkomponenten

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.7 Austauschen der Pumpenabdeckung

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.

4.7.1 Ausbauen der Pumpenabdeckung

1. Die Pumpenabdeckung öffnen.

1. Die Pumpenabdeckung entfernen.

4.7.2 Einbauen der Pumpenabdeckung

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.8 Austauschen der Türdichtung

Scharfe Gehäusekanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen

im Haushalt des Kunden, z. B. des Bodens.

▶ Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Das Gerät ist frei zugänglich.
√ Die Arbeitsplatte ist entfernt worden.→ Seite 179
√ Die Waschmittelschublade ist entfernt worden.→ Seite 180
√ Die Bedienblende ist entfernt worden. → Seite 182
√ Tür ist ausgebaut. → Seite 184
√ Die Pumpenabdeckung ist entfernt worden.→ Seite 186
√ Die Frontblende ist entfernt worden.→ Seite 192
√ Die Trommelbeleuchtung ist entfernt worden (optional).→ Seite 191

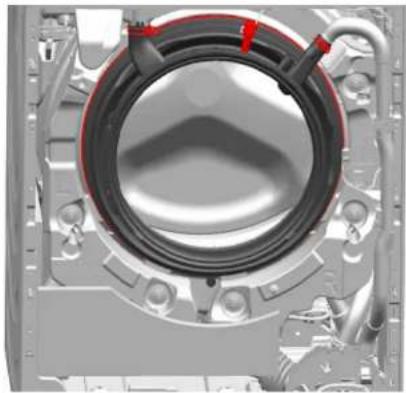

4.8.1 Ausbauen der Türdichtung

1. Alle Schlauchanschlüsse lösen.

1. Die Türdichtung entfernen.

4.8.2 Einbauen der Türdichtung

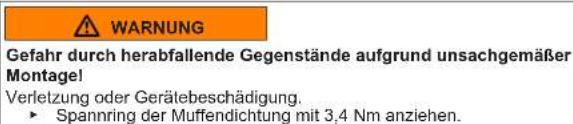

WARNING Gefahr durch herabfallende Gegenstände aufgrund unsachgemäßer Montage! Verletzung oder Gerälebeschädigung. ► Spannring der Muffendichtung mit 3,4 Nm anziehen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

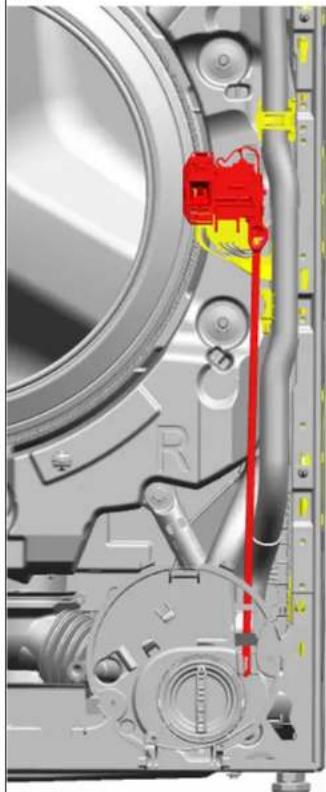

4.9 Austauschen der Türverriegelung

Als Hersteller sind wir nach der Verordnung (EU) 2019/2023 verpflichtet, Verbrauchern die Türsicherung einschließlich Reparaturanleitung als Ersatzteil zur Verfügung zu stellen. Wir möchten jedoch darauf hinweisen, dass nach dem Austausch der Türsicherung eine elektrotechnische Sicherheitsprüfung durch eine Elektrofachkraft erforderlich ist, bevor das Gerät in Betrieb genommen wird. Diese Person muss nachweislich gemäß den länderspezifischen Gesetzen, Vorschriften und Normen qualifiziert sein.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

- Elektroteile sollten von eine Elektrofachkraft repariert werden.

Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

WARNUNG

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen

▶ Gerät gegen Wegrutschen sichern.

VORSICHT

Scharfe Gehäusekanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen

im Haushalt des Kunden, z. B. des Bodens

Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei.

2023-09-05_8001214495 Copyright by BSH Hausgeräte GmbH Seite 188 von 462

Das Gerät ist von der Wasserversorgung getrennt.

Das Gerät ist frei zugänglich.

√ Die Arbeitsplatte ist entfernt worden.→ Seite 179

√ Die Waschmittelschublade ist entfernt worden.→ Seite 180

√ Die Bedienblende ist entfernt worden.→ Seite 182

√ Tür ist ausgebaut.→ Seite 184

Der Spanning ist entfernt worden.

√ Die Türdichtung ist entfernt worden.→ Seite 187

√ Die Pumpenabdeckung ist entfernt worden.→ Seite 186

√ Die Frontblende ist entfernt worden.→ Seite 192

4.9.1 Türverriegelung demontieren

1. Den Stecker der Türverriegelung abziehen.

2. Die Türverriegelung lösen.

1. Die Türverriegelung entfernen.

Instandsetzen

4.9.2 Türverriegelung montieren

i

Die Türverriegelung muss sich in der richtigen Position befinden, um die ordnungsgemäße Notfall-Türöffnungsfunktion des Geräts sicherzustellen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.10 Austauschen der Trommelbeleuchtung

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Das Gerät ist frei zugänglich.
√ Die Arbeitsplatte ist entfernt worden.→ Seite 179
√ Die Waschmittelschublade ist entfernt worden.→ Seite 180
√ Die Bedienblende ist entfernt worden.→ Seite 182

4.10.1 Ausbauen der Trommelbeleuchtung

1. Die Trommelbeleuchtungshalterung aus dem Gerät ziehen.
2. Die elektrischen Anschlüsse trennen.
3. Die Trommelbeleuchtung aus der Trommelbeleuchtungshalterung entfernen.

4.10.2 Einbauen der Trommelbeleuchtung

Auf eine ordnungsgemäße Kabelverlegung achten. Ein Einklemmen des Kabels muss unbedingt vermieden werden.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.11 Austauschen der Frontblende

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Das Gerät ist frei zugänglich.
√ Die Arbeitsplatte ist entfernt worden.→ Seite 179
√ Die Waschmittelschublade ist entfernt worden.→ Seite 180
√ Die Bedienblende ist entfernt worden.→ Seite 182
√ Tür ist ausgebaut.→ Seite 184
√ Die Pumpenabdeckung ist entfernt worden.→ Seite 186
Der Spanning ist entfernt worden.
√ Die Türdichtung an der Vorderseite ist gelöst worden.
√ Die Trommelbeleuchtung ist entfernt worden (optional). → Seite 191

4.11.1 Ausbauen der Frontblende

1. Das Gerät an der Vorderseite anheben.
2. Die Schrauben an der Unterseite entfernen (1).

1. Das Gerät wieder auf dem Boden abstellen.

Instandsetzen

1. Die Schrauben an der Vorderseite von unten beginnend entfernen (2, 3).

1. Die Frontblende entfernen.

4.11.2 Einbauen der Frontblende

Der Einbau erfolgt in umgekehrter Reihenfolge.

2023-09-05_8001214495 Copyright by BSH Hausgeräte GmbH Σελίδα 212 απτό 462

2023-09-05_8001214495 Copyright: BSH Hausgeräte GmbH Oldal 225 ettöl: 462

2023-09-05_8001214495 Copyright: BSH Hausgeräte GmbH Oldal 229 ettöl: 462

Javítás

2023-09-05_8001214495 Diritti d'autore di BSH Hausgeräte GmbH Pagina 244 di 462

2023-09-05_8001214495 Diritti d'autore di BSH Hausgeräte GmbH Pagina 248 di 462

Riparazione

2023-09-05_8001214495 Autortiesibas BSH Hausgeräte GmbH Lappuse 267 no 462

Remonts

2023-09-05_8001214495 Copyright by BSH Hausgeräte GmbH Strona 311 z 462

2023-09-05_8001214495 Copyright by BSH Hausgeräte GmbH Página 344 de 462

Reparação

2023-09-05_8001214495 Copyright BSH Hausgeräte GmbH Pagina 359 de la 462

4.6.2 Montarea componentelor uşii

2023-09-05_8001214495 Copyright by BSH Hausgeräte GmbH Página 421 de 462

Reparación
