NÁVOD K OBSLUZE WM14N193CH SIEMENS

Poznámky k opravě - Pračka

i O tomto dokumentu 41

1.1 Duležité informace.... 41

1.1.1 Účel 41

1.2 Vysvětlení symbolů 41

1.2.1 Úroveň nebezpečí 41
1.2.2 Symboly nebezpečí 41
1.2.3 Struktura výstrah 42
1.2.4 Obecné symboly 42

Bezpečnost...... 43

2.1 Všeobecné bezpečnostní pokyny 43

2.1.1 Všechny domácí spotřebiče 43

Nástroje a pomůcky 44

Oprava 45

4.1 Výměna pracovní desky 45

4.1.1 Sejmutí pracovní desky 45
4.1.2 Montáž pracovní desky.... 45

4.2 Výměna zásuvky na prací prostředek 46

4.2.1 Vyjmutí zásuvky na prací prostředek 46
4.2.2 Montáž zásuvky na prací prostředek 46

4.3 Výměna madla zásuvky na prací prostředek 47

4.3.1 Odstranění madla zásuvky na prací prostředek.... 47
4.3.2 Montáž madla zásuvky na prací prostředek 47

4.4 Výměna panelu obložení 48

4.4.1 Sejmutí panelu obložení 48
4.4.2 Montáž panelu obložení 49

4.5 Výměna dvířek 50

4.5.1 Vyjmuti dvířek.... 5
4.5.2 Montáz dvířek 50

4.6 Výměna součástí dvířek.... 51

4.6.1 Odstranění součásti dvířek.... 51
4.6.2 Montáž součástí dvířek 51

4.7 Výměna krytu čerpadla 52

4.7.1 Odstranění krytu čerpadla 52
4.7.2 Montáž krytu čerpadla 52

4.8 Výměna těsnění dvířek.... 53

4.8.1 Vyjmutí těsnění dvířek 53
4.8.2 Montáz těsnění dvířek.... 53

4.9 Výměna pojistky dvířek....54

4.9.1 Odstranění pojistky dvířek 54
4.9.2 Montáz pojistky dvířek 55

4.10 Výměna osvětlení bubnu 56

4.10.1 Odstranění osvětlení bubnu 56
4.10.2 Montáž osvětlení bubnu....56

4.11 Výměna předního panelu.... 57

4.11.1 Sejmutí předního panelu 57
4.11.2 Montáž předního panelu 58

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!	Nedodržení výstražného upozornění může způsobit škody na majetku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

i O tomto dokumentu

Symbol nebezpečí Význam
		Nebezpečí spojené s horkými povrchy
		Nebezpečí vycházející ze silného elektromagnetického pole
		Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpeči

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující přiklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

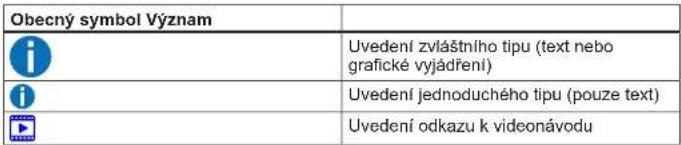

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
	Uvedení požadovaných nástrojů
	Uvedení požadovaných podmínek
	Uvedení podmínky (když, pak atd.)
	Uvedení výsledku
Start|Uvedení klávesy nebo tlačitka
[00123456] Uvedení čísla materiálu
Status Uvedení zobrazeného textu / okna (na ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

• Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
• Odpojte spotřebič ze sitě alespoň 60 sekund před zahájením prací.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

■ Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi

■ Používejte bezpečnostní obuv.
■ Zajistěte těžké součásti před pádem.
■ Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!
■ Používejte pouze originální náhradní díly.
Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!
■ Nedotýkejte se modulú, včetně přípojek a vodičů.

Nástroje a pomůcky

Označení Detaily Snímky
Pomocný nástroj [15000155]	Nástroj pro uvolnění plastových dílů
Šroubovák torx T20 s otvorem [00340764]	100 mm, pro šrouby s pojistným kolíkem
Momentový klíč [15000441]	Momentový klíč 20–100 Nm
Plochý šroubovák [00340854]	Čepel 3,5 mm x 0,6 mm x 100 mm, ochranná izolace 1000 V AC
Plochý šroubovák [00340855]	Čepel 5,5 mm x 1,0 mm x 125 mm, ochranná izolace 1 000 V AC
Jehlové kleště, za- hnuté [00341269]	Délka 200 mm
Boční štípaci kleště [00342182]	Délka: 200 mm

Označení Detaily Snimky
Maticový klíč[00340811]	Velikost klíče 10°mm, M6
Combination wrench[00340814]	Velikost klíče 13°mm, M8
Maticový klíč[00340817]	Velikost klíče 17 mm, M10
Maticový klíč[15000459]	Velikost klíče 16°mm, M10

Oprava

4.1 Výměna pracovní desky

Speciální nástroje:

Bit torx TX20 s otvorem Délka 152 mm, užitná délka 124 mm, [00341272] 1/4" šestihran (6,35 mm), pro šrouby s pojistným kolíkem

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.

4.1.1 Sejmutí pracovní desky

1. Odstraňte šrouby (1).
2. Posuňte pracovní desku do zadní části spotřebiče (2).
3. Zvedněte pracovní desku nahoru (3) a sejměte ji.

4.1.2 Montáž pracovní desky

Bud'te pozorní při instalaci kabelu. Mohlo by dojít k zachycení kabelu.

▶ Montáž provedte v opačném sledu.

Oprava

4.2 Výměna zásuvky na prací prostředek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
√ Spotřebič je odpojený od přívodu vody.

4.2.1 Výjmutí zásuvky na prací prostředek

1. Vytáhněte zásuvku na prací prostředek.
2. 1. Zatlačte na vložku (1).

3. Vyjměte zásuvku na prací prostředek (2).

4.2.2 Montáž zásuvky na prací prostředek

▶ Montáž proved'te v opačném sledu.

Oprava

4.3 Výměna madla zásuvky na prací prostředek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od prívodu vody.
Zásuvka na prací prostředek je vyjmutá.→46

4.3.1 Odstranění madla zásuvky na prací prostředek

1. Uvolněte západky.

1. Odstraňte madlo zásuvky na prací prostředek.

4.3.2 Montáž madla zásuvky na prací prostředek

▶ Montáž provedte v opačném sledu.

Oprava

4.4 Výměna panelu obložení

V souladu s nařizením (EU) 2019/2023 jsme coby výrobce povinni poskytnout spotřebitelům náhradní panel obložení včetně návodu k opravě. Upozorňujeme však na to, že po výměň panelu obložení je před uvedením zařízení do provozu vyžadována elektrotechnická bezpečnostní zkouška kvalifikovaným elektrikářem. Tato osoba musí být prokazatelné kvalifikovaná podle zákonů, předpisů a norem platných v dané zemi.

NEBEZPEČÍ Nebezpečí úrazu elektrickým pr V případě neodborné opravy hroz trickým proudem ► Opravu elektrického zařízen trikář. ► Po opravě nechte provést b nebo specifických předpisů

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.

Spotřebič je odpojený od přívodu vody.
√ Horní panel je sejmutý.→45
Zásuvka na prací prostředek je vyjmutá.→46

4.4.1 Sejmutí panelu obložení

1. 1. Odstraňte šrouby (1).

2. Uvolněte západky (2, 3).

1. Vytáhněte zástrčku řídicí jednotky.
2. Sejměte panel obložení.

Oprava

4.4.2 Montáž panelu obložení

Bud'te pozorní při instalaci kabelu. Mohlo by dojít k zachycení kabelu.

▶ Montáž provedte v opačném sledu.

Oprava

4.5 Výměna dvířek

POZOR

Otevřete prostor se závěsyl
Rozdrcení prstů / zachycení
▶ Nesahejte do prostoru se závěsy.
- Používejte ochranné rukavice.

POZOR

Nebezpečí padajících dílů kvůlì uvolněným šroubům!
Poranění padaiícími díly.
Zajistěte jednotlivé součásti před pádem.

POZOR!

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka,
např. podlahy.
Zajistěte jednotlivé součásti před pádem.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Spotřebić je odpojený od prívodu vody.
Dvlřka jsou otevřená.

4.5.1 Vyjmuti dvířek

1. Odstraňte šrouby (1).

1. Vyjměte dvířka směrem nahoru.

4.5.2 Montáž dvířek

▶ Montáž provedte v opačném sledu.

Oprava

4.6 Výměna součástí dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Dvířka jsou odstraněná.→50

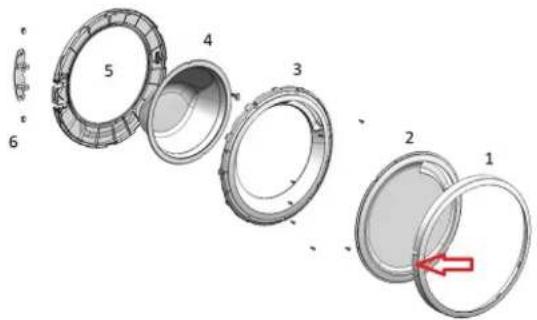

4.6.1 Odstranění součástí dvířek

▶ Demontujte dvířka zvenku dovnitř.

4.6.2 Montáž součástí dvířek

▶ Montáž provedte v opačném sledu.

Oprava

4.7 Výměna krytu čerpadla

Požadavek:

Spotřebič je odpojený od přivodu elektrické energie.
Spotřebič je odpojený od přívodu vody.

4.7.1 Odstranění krytu čerpadla

1. Otevřete kryt čerpadla.

1. Odstraňte kryt čerpadla.

4.7.2 Montáž krytu čerpadla

▶ Montáž provedte v opačném sledu.

Oprava

4.8 Výměna těsnění dvířek

Ostré hrany skřině!

Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poranění padajícími díly.

- Zajistěte jednotlivé součásti před pádem.

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.
√ Horní panel je sejmutý.→45
Zásuvka na prací prostředek je vyjmutá.→46
√ Panel obložení je sejmutý.→48
Dvlřka jsou odstraněná.→50
Kryt čerpadla je odstraněný.→52
Přední panel je sejmutý.→57
Osvětlení bubnu je odstraněné (volitelně).→56

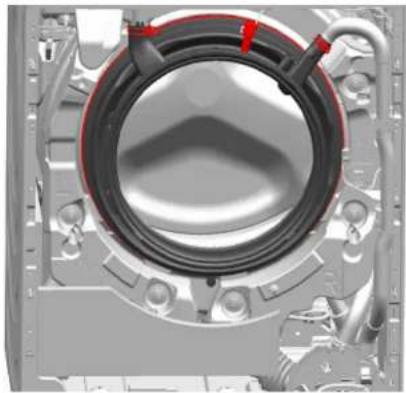

4.8.1 Vyjmutí těsnění dvířek

1. Uvolněte všechny hadicové spoje.

1. Odstraňte těsnění dvířek.

4.8.2 Montáž těsnění dvířek

Nebezpečí padajících dilů z důvodu nesprávné montáže!

Zranění nebo poškození spotřebiče.

- Utáhněte napínací kroužek těsnění utahovacím momentem 3,4 Nm.

▶ Montáž provedte v opačném sledu.

Oprava

4.9 Výměna pojistky dvířek

V souladu s nařízením (EU) 2019/2023 jsme coby výrobce povinni poskytnout spotřebitelům náhradní pojistku dvířek včetně návodu k opravě. Upozorňujeme však na to, že po výměně pojistky dvířek je před uvedením zařízení do provozu vyžadována elektrotechnická bezpečnostní zkouška kvalifikovaným elektrikářem. Tato osoba musi být prokazatelné kvalifikovaná podle zákonů, předpisů a norem platných v dané zemi.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozi nebezpečí smrtelného úrazu elektrickým proudem

• Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář.
  Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

VÝSTRAHA

Sklouznutí nakloněných spotřebičů! Zlomeniny / poranění rozdrcením

Zajistěte spotřebiče proti sklouznutí.

POZOR

Ostré hrany skřině!

ebezpečí řezných poranění

▶ Používejte ochranné rukavice.

POZOR

Nebezpeči padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly.

- Zajistěte jednotlivé součásti před pádem.

POZOR!

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.

Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.
√ Horní panel je sejmutý.→45
Zásuvka na prací prostředek je vyjmutá.→46
√ Panel obložení je sejmutý.→48
Dvířka jsou odstraněná.→50
√ Napinací kroužek je vyjmutý.
Těsnění dvířek je vyjmuto.→53
Kryt čerpadla je odstraněný.→52
Přední panel je sejmutý.→57

4.9.1 Odstranění pojistky dvířek

1. Vytáhněte zástrčku pojistky dvířek.

2. Uvolněte pojistku dvířek.

1. Odstraňte pojistku dvířek.

Oprava

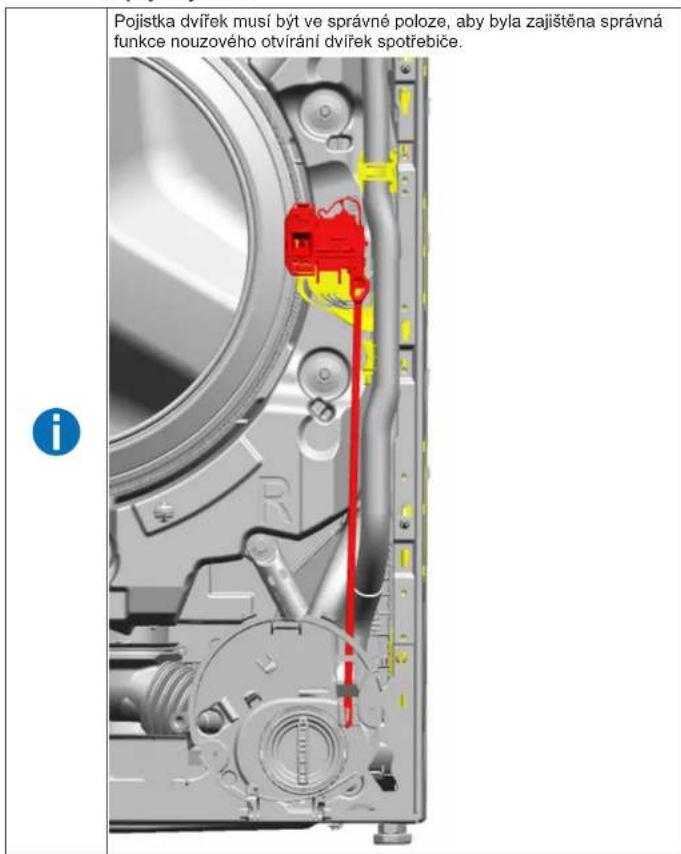

4.9.2 Montáž pojistky dvířek

Pojistka dvířek musí být ve správné poloze, aby byla zajištěna správná funkce nouzového otvirání dvířek spotřebiče.

▶ Montáž provedte v opačném sledu.

2023-09-05_8001214495 Copyright BSH Hausgeräte GmbH strana 55 od 462

Oprava

4.10 Výměna osvětlení bubnu

Sklouznuti nakloněných spotřebičů!

Zlomeniny / poranění rozdrcením

- Zajistěte spotřebiče proti sklouznutí.

Ostré hrany skříně!

Nebezpečí řezných poranění

- Používejte ochranné rukavice.

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poranění padajícími díly

- Zajistěte jednotlivé součásti před pádem.

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

- Zajistěte jednotlivé součásti před pádem.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.
√ Horní panel je sejmutý.→45
Zásuvka na prací prostředek je vyjmutá.→46
√ Panel obložení je sejmutý.→48

4.10.1 Odstranění osvětlení bubnu

1. Ze spotřebiče vytáhněte držák osvětlení bubnu.
2. Odpojte elektrické připojení.
3. Vyjměte osvětlení bubnu z držáku osvětlení.

4.10.2 Montáž osvětlení bubnu

Budte pozorní při instalaci kabelu. Mohlo by dojít k zachycení kabelu.

▶ Montáž provedte v opačném sledu.

Oprava

4.11 Výměna předního panelu

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od prívodu vody.
Spotřebič je volně přístupný.
√ Horní panel je sejmutý.→45
Zásuvka na prací prostředek je vyjmutá.→46
√ Panel obložení je sejmutý.→48
Dvířka jsou odstraněná.→50
Kryt čerpadla je odstraněný.→52
√ Napínací kroužek je vyjmutý.
Těsnění dvířek je vpředu uvolněné.
Osvětlení bubnu je odstraněné (volitelně).→56

4.11.1 Sejmutí predního panelu

1. Zvedněte prední část spotřebiče.
2. Odstraňte šrouby ve spodní části (1).

1. V prední části odstraňte šrouby, postupujte zdola nahoru (2, 3).

1. Sejměte přední panel.

4.11.2 Montáž predního panelu

▶ Montáž provedte v opačném sledu.

Tip til reparation - Vaskemaskine

i Om dette dokument....60

1.1 Vigtig information....60
1.1.1 Formäl 60

Poznámky k opravám - Práčka

i O tomto dokumente.... 369

1.2.4 Všeobecné symboly 370

Bezpečnost'...... 371

2.1 Všeobecné bezpečnostné pokyny 371

2.1.1 Všetky domáce spotrebiče.... 371

4.2 Výmena zásuvky na prací prostriedok.... 374

4.2.2 Montáž zásuvky na prací prostriedok 374

4.3 Výmena držadla zásuvky na prací prostriedok.... 375

4.3.1 Odstránenie držadla zásuvky na prací prostriedok 375

4.3.2 Montáž držadla zásuvky na prací prostriedok.... 375

4.4 Výmena panelu obloženia.... 376

4.7 Výmena krytu čerpadla 380

4.7.1 Odoberanie krytu čerpadla.... 380

4.7.2 Montáž krytu čerpadla 380

4.9 Výmena poistky dvierok.... 382

4.9.1 Odoberanie poistky dvierok 382

4.9.2 Montáz poistky dvierok 383

4.10 Výmena osvetlenia bubna 384

4.10.1 Odoberanie osvetlenia bubna.... 384

4.10.2 Montáz osvetlenia bubna 384

4.11 Výmena čelného panela 385

4.11.2 Montáž čelného panela.... 386

i O tomto dokumente

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým pr pod napátím! Úmrtie v dôsledku zásahu elektric ► Odpojte spotrebiče od elekt začiatkom opráv.

1.2.4 Všeobecné symboly

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak..., potom...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Bezpečnost'

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.

4.1.1 Odobratie pracovnej plochy

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.2 Výmena zásuvky na prací prostriedok

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.

1. Vytiahnite zásuvku na prací prostriedok.
2. 1. Zatlačte na vložku (1).

3. Odoberte zásuvku na prací prostriedok (2).

4.2.2 Montáž zásuvky na prací prostriedok

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.3 Výmena držadla zásuvky na prací prostriedok

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Zásuvka na prací prostriedok bola odobratá.→374

4.3.1 Odstránenie držadla zásuvky na prací prostriedok

1. Odoberte držadlo zásuvky na prací prostriedok.

4.3.2 Montáž držadla zásuvky na prací prostriedok

- Pri montáži postupujte v opačnom poradí krokov demontaže.

Oprava

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.
- Zaistite komponent proti pádu.

2023-09-05_8001214495 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 376 z 462

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
√ Pracovná plocha bola odobratá.→373
Zásuvka na prací prostriedok bola odobratá.→374

▶ Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.5 Výmena dverí

UPOZORNENIE

Otvorte oblast' závesovl

Pomliaždenie/zachytenie prstov

▶ Nesiahajte do priestoru závesov.

▶ Noste ochranné rukavice.

UPOZORNENIE

Riziko pádu dielov po uvol'není skrutiek!

Zranenie padaiúcimi dielmi.

- Zaistite komponent proti pádu.

POZOR!

Riziko pádu dielov po uvol'není skrutiek!

- Pri montáži postupujte v opačnom poradi krokov demontáže.

Oprava

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Dvere boli odobraté.→378

4.6.1 Odoberanie komponentov dverí

▶ Odmontujte dvere zvonku do vnútra.

4.6.2 Montáž komponentov dverí

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.7 Výmena krytu čerpadla

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.

4.7.1 Odoberanie krytu čerpadla

1. Otvorte kryt čerpadla.

1. Odstráňte kryt čerpadla.

4.7.2 Montáž krytu čerpadla

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

Spotrebič je odpojený od elektrického napájania.
Spotrebič je odpojený od zdroja vody.
Spotrebič je vol'ne dostupný.
√ Pracovná plocha bola odobratá.→373
Zásuvka na prací prostriedok bola odobratá.→374
Panel obloženia bol odobratý.→376
Dvere boli odobraté.→378
Kryt čerpadla bol odobratý.→380
Čelný panel bol odobratý.→385
Osvetlenie bubna (volitel'né) je odobraté.→384

4.8.1 Odoberanie tesnenia dverí

- Pritiahnite napínací krúžok manžety do dverí práčky na 3,4 Nm.

▶ Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.9 Výmena poistky dvierok

4.9.2 Montáž poistky dvierok

▶ Pri montáži postupujte v opačnom poradí krokov demontáže.

2023-09-05_8001214495 Autorské práva vlastní spoločnost' BSH Hausgeräte GmbH Strana 383 z 462

Oprava

4.10 Výmena osvetlenia bubna

4.10.2 Montáž osvetlenia bubna

▶ Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.11 Výmena čelného panela

1. Zložte spotrebič na podlahu.

Oprava

1. Odoberte čelný panel.

4.11.2 Montáž čelného panela

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Zlomi kosti/zmečkanine

▶ Aparate zaščitite pred zdrsavanjem.

PREVIDNO

Ostri robovi ohišja!

Ureznine

Zlomi kosti/zmečkanine

▶ Aparate zaščitite pred zdrsavanjem.

Ostri robovi ohišja!

Ureznine

Zlomi kosti/zmečkanine

▶ Aparate zaščitite pred zdrsavanjem.

Ostri robovi ohišja!

Ureznine
