Consejos de reparación - Lavadora

En relación con este documento 407

1.1 Información importante 407
1.1.1 Finalidad 407

1.2 Explicación de símbolos generales.... 407

1.2.1 Niveles de peligrosidad 407

1.2.2 Símbolos de peligro 407

1.2.3 Estructura de las advertencias.... 408

1.2.4 Símbolos generales 408

Seguridad......409

2.1 Instrucciones generales de seguridad.... 409

2.1.1 Todos los aparatos electrodomésticos.... 409

Herramientas y auxiliares.... 410

Reparación 411

4.1 Sustituir la tapa superior 411

4.1.1 Desmontar la tapa superior.... 411

4.1.2 Montar la tapa superior.... 411

4.2 Sustituir el compartimento para detergente 412

4.2.1 Desmontar el compartimento para detergente 412

4.2.2 Montar el compartimento para detergente 412

4.3 Sustituir el tirador del compartimento para detergente 413

4.3.1 Desmontar el tirador del compartimento para detergente.... 413

4.3.2 Montar el tirador del compartimento para detergente.... 413

4.4 Sustituir el panel de control 414

4.4.1 Desmontar el panel de control 414

4.4.2 Montar el panel de control 415

4.5 Sustituir la puerta 416

4.5.1 Extraer la puerta 416

4.5.2 Montar la puerta.... 416

4.6 Sustituir los componentes de la puerta.... 417

4.6.1 Desmontar los componentes de la puerta.... 417

4.6.2 Montar los componentes de la puerta.... 417

4.7 Sustituir la tapa de la bomba 418

4.7.1 Retirar la tapa de la bomba.... 418

4.7.2 Montar la tapa de la bomba 418

4.8 Sustituir la junta de la puerta.... 419

4.8.1 Extraer la junta de la puerta 419

4.8.2 Montar la junta de la puerta.... 419

4.9 Sustituir el cierre de la puerta 420

4.9.1 Extraer el cierre de la puerta 420

4.9.2 Montar el cierre de la puerta.... 421

4.10 Sustituir la iluminación del tambor.... 422

4.10.1 Desmontar la iluminación del tambor 422

4.10.2 Montar la iluminación del tambor 422

4.11 Sustituir el panel frontal 423

4.11.1 Extraer el panel frontal.... 423

4.11.2 Montar el panel frontal 424

En relación con este documento

1.1 Información importante

1.1.1 Finalidad

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).

Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.

En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.

Nivel de peligro Significado
	PELIGRO	Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves.
	ADVERTENCIA	Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves.
	PRECAUCIÓN	Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter leve.
ATENCION		Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales.

Tabla 1: Niveles de peligrosidad

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligrosidad.

En este documento se utilizan los siguientes símbolos de peligro:

Símbolo de peligro Significado
	Advertencia general
	Peligro de lesiones por corriente eléctrica
	Riesgo de explosión
	Peligro de lesiones a causa de cortes

En relación con este documento

Símbolo de peligro Significado
		Peligro de lesiones por aplastamiento
		Peligro de lesiones por superficies calientes
		Peligro a causa de campos magnéticos de gran potencia
		Peligro derivado de radiación no ionizante

Tabla 2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes.

El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales:

Símbolo general Significado
	Identificación de una indicación especial (texto y/o gráfico)

Símbolo general Significado
	Identificación de un consejo simple (solo texto)
	Identificación de un enlace a un video tutorial
	Identificación de una herramienta requerida
	Identificación de una condición previa (prerrequisito)
	Identificación de una condición (si ..., entonces ...)
	Identificación de un resultado
Iniciar Identificación de una tecla o botón
[00123456] Identificación de un número de material
Estado Identificación del texto / ventana mostrado (en el display del aparato)

Símbolo general Significado
	Identificación de un consejo simple (solo texto)
	Identificación de un enlace a un video tutorial
	Identificación de una herramienta requerida
	Identificación de una condición previa (prerrequisito)
	Identificación de una condición (si ..., entonces ...)
	Identificación de un resultado
[Iniciar] Identificación de una tecla o botón
[00123456] Identificación de un número de	material
Estado Identificación del texto / ventana mostrado (en el display del aparato)

Tabla 3: Símbolos generales

Seguridad

2.1 Instrucciones generales de seguridad

2.1.1 Todos los aparatos electrodomésticos

¡Riesgo de descarga eléctrica debido a piezas con tensión!

• ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica!
  ■ Desconectar el aparato de la red durante al menos 60 segundos antes de comenzar con el trabajo.
  ■ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.

¡Riesgo de lesiones debido a bordes afilados!

■ Usar guantes de protección.

Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicio debido a componentes pesados y móviles

■ Usar calzado de seguridad.
■ Asegure los componentes pesados para que no se caigan.
■ No pegue partes del cuerpo en componentes móviles.

¡Riesgo para la seguridad/el funcionamiento del aparato!

- Utilizar únicamente los repuestos originales.

¡Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)!

■ No tocar los módulos, incluidas las conexiones y las pistas conductoras.

Herramientas y auxiliares

Designacion Detalles Imagenes
Herramienta auxiliar[15000155]	Herramienta para aflojar piezas de plástico
Destomillador Torx T20 con orificio de centrado[00340764]	100 mm, para tornillos de seguridad
Llave dinamométrica[15000441]	Llave dinamométrica 20 - 100 Nm
Destomillador plano[00340854]	Punta 3,5 mm x 0,6 mm x 100 mm, Protección aislamiento 1000 V AC
Destomillador plano[00340855]	Punta 5,5 mm x 1,0 mm x 125 mm, Protección aislamiento 1000 V AC
Alicates de punta fina curvada[00341269]	Longitud 200 mm

Designacion Detalles Imagenes
Alicates corte diagonal[00342182]	Longitud: 200 mm
Llave combinada[00340811]	Medida llave 10°mm, M6
Combination wrench[00340814]	Medida llave 13°mm, M8
Llave combinada[00340817]	Medida llave 17 mm, M10
Llave combinada[15000459]	Medida llave 16°mm, M10

Reparación

4.1 Sustituir la tapa superior

Herramientas necesarias:

Punta Torx TX20 con agujero Longitud 152 mm, longitud útil [00341272] 124 mm, 1/4" longitud hexágono (6.35 mm), para tornillos con pin de seguridad

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.

4.1.1 Desmontar la tapa superior

▶ 1. Retirar los tornillos (1).
2. Empujar la tapa superior hacia la parte posterior del aparato (2).
3. Tirar de la tapa superior hacia arriba (3) para retirarla.

4.1.2 Montar la tapa superior

Observar el montaje del cable. El cable podría estar atrapado.

▶ Montar en orden inverso.

Reparación

4.2 Sustituir el compartimento para detergente

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.

4.2.1 Desmontar el compartimento para detergente

1. Extraer el compartimento para detergente.
2. 1. Presione hacia abajo en el inserto (1).
3. Desmontar el compartimento para detergente (2).

4.2.2 Montar el compartimento para detergente

▶ Montar en orden inverso.

Reparación

4.3 Sustituir el tirador del compartimento para detergente

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
Se ha retirado el compartimento para detergente.→412

4.3.1 Desmontar el tirador del compartimento para detergente

1. Desenganchar los elementos de sujeción.

1. Desmontar el tirador del compartimento para detergente.

4.3.2 Montar el tirador del compartimento para detergente

▶ Montar en orden inverso.

Reparación

4.4 Sustituir el panel de control

Como fabricante, estamos obligados a proporcionar a los clientes la pieza de repuesto panel de mandos, incluidas las instrucciones de reparación conforme al Reglamento (UE) 2019/2023. No obstante, nos gustaría resaltar que después de reemplazar el panel de mandos, es necesario que un electricista cualificado realice una prueba de seguridad electrotécnica antes de poner el aparato en funcionamiento. Esta persona debe estar cualificada (de forma verificable) de acuerdo con las leyes, reglamentos y normas específicos del país.

PELIGRO ¡Riesgo de descarga eléctrica de Peligro mortal por descarga eléctra • Las piezas eléctricas deben lificados. • Después de la reparación, conforme a VDE 0701 o los

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
Se ha retirado la tapa superior.→411
Se ha retirado el compartimento para detergente.→412

4.4.1 Desmontar el panel de control

1. 1. Retirar los tornillos (1).
2. Desenganchar los elementos de sujeción (2, 3).

1. Abrir el contacto de enchufe de la unidad de control.
2. Desmontar el panel de control.

4.4.2 Montar el panel de control

Observar el montaje del cable. El cable podría estar atrapado.

▶ Montar en orden inverso.

Reparación

4.5 Sustituir la puerta

PRECAUCIÓN

¡Zona de bisagra abierta!

Aplastamiento / atrapamiento de dedos

- No acceder a la zona de la bisagra.

- Usar guantes de seguridad.

PRECAUCIÓN

¡Riesgo de que se calgan piezas debido a los tornillos aflojados!

Peligro de lesiones debido a piezas que caigan.

Asegure el componente para que no se caiga.

ATENCION

¡Riesgo de que se caigan piezas debido a los tornillos aflojados!

Daños en otras partes del aparato o en el domicilio del consumidor,

p. ej., en la parte inferior.

▶ Asegure el componente para que no se caiga.

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
La puerta está abierta.

4.5.1 Extraer la puerta

1. Retirar los tornillos (1).

1. Extraer la puerta hacia arriba.

4.5.2 Montar la puerta

▶ Montar en orden inverso.

Reparación

4.6 Sustituir los componentes de la puerta

ADVERTENCIA ¡Componentes pesados y móvil Riesgo de aplastamiento durante de problemas y servicio Usar calzado de seguridad. Asegure los componentes p No pegue partes del cuerpo

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
Se ha retirado la puerta.→416

4.6.1 Desmontar los componentes de la puerta

- Desmontar la puerta desde fuera hacia dentro.

4.6.2 Montar los componentes de la puerta

▶ Montar en orden inverso.

Reparación

4.7 Sustituir la tapa de la bomba

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.

4.7.1 Retirar la tapa de la bomba

1. Abrir la tapa de la bomba.

1. Retirar la tapa de la bomba.

4.7.2 Montar la tapa de la bomba

▶ Montar en orden inverso.

Reparación

4.8 Sustituir la junta de la puerta

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
√ Puede accederse libremente al aparato.
Se ha retirado la tapa superior.→411
Se ha retirado el compartimento para detergente.→412
Se ha retirado el panel de mandos.→414
Se ha retirado la puerta.→416
Se ha retirado la tapa de la bomba.→418
Se ha retirado el panel frontal.→423
Se ha retirado la iluminación del tambor (opcional).→422

4.8.1 Extraer la junta de la puerta

1. Aflojar todas las conexiones de manguera.

1. Retirar la junta de la puerta.

4.8.2 Montar la junta de la puerta

¡Riesgo de que se caigan piezas debido a una instalación incorrectal

esiones o daños en el aparato.

- Apretar el anillo de tensión de la junta de la puerta con 3,4 Nm.

▶ Montar en orden inverso.

Reparación

4.9 Sustituir el cierre de la puerta

Como fabricante, estamos obligados a proporcionar a los clientes la pieza de repuesto del cierre de puerta, incluidas las instrucciones de reparación conforme al Reglamento (UE) 2019/2023. No obstante, nos gustaría resaltar que después de reemplazar el cierre de la puerta, es necesario que un electricista cualificado realice una prueba de seguridad electrotécnica antes de poner el aparato en funcionamiento. Esta persona debe estar cualificada (de forma verificable) de acuerdo con las leyes, reglamentos y normas específicos del país.

PELIGRO ¡Riesgo de descarga eléctrica de Peligro mortal por descarga eléctra • Las piezas eléctricas deben lificados. • Después de la reparación, conforme a VDE 0701 o los

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
√ Puede accederse libremente al aparato.
Se ha retirado la tapa superior.→411
Se ha retirado el compartimento para detergente.→412
Se ha retirado el panel de mandos.→414
Se ha retirado la puerta.→416
Se ha retirado el anillo de fijación.
Se ha retirado la junta de la puerta.→419
Se ha retirado la tapa de la bomba.→418
Se ha retirado el panel frontal.→423

4.9.1 Extraer el cierre de la puerta

1. Desconectar el enchufe del cierre de la puerta.
2. Abrir el cierre de la puerta.

1. Retirar el cierre de la puerta.

Reparación

4.9.2 Montar el cierre de la puerta

El cierre de la puerta debe estar en la posición correcta para garantizar la función del aparato para apertura de emergencia de la puerta.

▶ Montar en orden inverso.

4.10 Sustituir la iluminación del tambor

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
√ Puede accederse libremente al aparato.
Se ha retirado la tapa superior.→411
Se ha retirado el compartimento para detergente.→412
Se ha retirado el panel de mandos.→414

4.10.1 Desmontar la iluminación del tambor

1. Sacar del aparato el soporte de la iluminación del tambor.
2. Desconectar las conexiones eléctricas.
3. Desmontar la iluminación del tambor del soporte.

4.10.2 Montar la iluminación del tambor

Observar el montaje del cable. El cable podría estar atrapado.

▶ Montar en orden inverso.

Reparación

4.11 Sustituir el panel frontal

¡Deslizamiento de aparatos inclinados!

Fracturas óseas / lesiones por aplastamiento

- Asegurar los electrodomésticos contra deslizamientos.

¡Bordes de la carcasa cortantes!

Peligro de cortes

- Usar guantes de seguridad.

¡Riesgo de que se caigan piezas debido a los tornillos aflojados!

Peligro de lesiones debido a piezas que caigan.

- Asegure el componente para que no se caiga.

¡Riesgo de que se caigan piezas debido a los tornillos aflojados!

Daños en otras partes del aparato o en el domicilio del consumidor,

p. ej., en la parte inferior.

▶ Asegure el componente para que no se caiga.

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
√ Puede accederse libremente al aparato.
Se ha retirado la tapa superior.→411
Se ha retirado el compartimento para detergente.→412
Se ha retirado el panel de mandos.→414
Se ha retirado la puerta.→416
Se ha retirado la tapa de la bomba.→418
Se ha retirado el anillo de fijación.
Se ha retirado la junta de la puerta en la parte delantera.
Se ha retirado la iluminación del tambor (opcional).→422

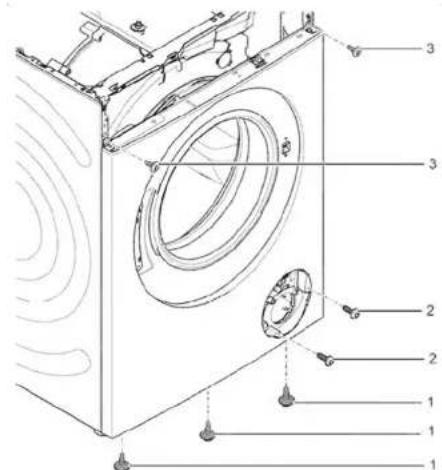

4.11.1 Extraer el panel frontal

1. Levantar el aparato por delante.
2. Aflojar los tornillos de la parte inferior (1).

1. Retirar los tornillos de la parte frontal empezando por la parte inferior hasta la superior (2, 3).

1. Retirar el panel frontal.

4.11.2 Montar el panel frontal

▶ Montar en orden inverso.

Reparationsinformation - Tvättmaskin

i Om detta dokument.... 426

1.1 Viktig information....426

1.1.1 Syfte 426
