WG56G2Z1GB - Lavadora SIEMENS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora
Marca	Siemens
Modelo	WG56G2Z1GB
Capacidad de lavado	6 kg
Dimensiones (Al x An x Pr)	85 cm x 60 cm x 60 cm
Peso neto	65 kg
Tensión nominal	220-240 V
Frecuencia	50 Hz
Potencia de conexión	2300 W
Índice de protección	IPX4
Funciones principales	Programas algodón, sintéticos, delicados, lana, centrifugado, vaciado; velocidad de centrifugado variable; inicio diferido; seguridad infantil
Velocidad máxima de centrifugado	1200 rpm
Nivel sonoro (lavado/centrifugado)	52 dB / 75 dB
Consumo anual de agua	10800 L
Consumo anual de energía	178 kWh
Mantenimiento y limpieza	Limpieza del cajetín de detergente, filtro de bomba, junta de puerta; desmontaje de la tapa superior para acceso
Seguridad	Seguridad infantil, bloqueo de puerta, protección contra fugas (aquastop)
Piezas de repuesto y reparabilidad	Tapa superior, cajetín de detergente, asa del cajetín, panel de control, puerta, componentes de puerta, tapa de bomba, junta de puerta, cierre de puerta, luz del tambor, panel frontal
Información general	Manual de uso e instrucciones disponibles en varios idiomas; consejos de reparación incluidos

Preguntas frecuentes - WG56G2Z1GB SIEMENS

¿Cómo limpiar el cajetín de detergente?

Retire el cajetín de detergente presionando el pestillo. Límpielo con agua tibia y un cepillo. Vuelva a montarlo en orden inverso. Importante: desconecte el aparato antes de cualquier intervención.

¿Cómo reemplazar la junta de la puerta?

Desconecte el aparato y cierre el suministro de agua. Retire la tapa superior, el cajetín de detergente, el panel de control, la puerta, la tapa de la bomba y el panel frontal. Retire las conexiones de las mangueras de la junta vieja. Monte la junta nueva apretando el anillo de tensión a 3,4 Nm. Vuelva a montar en orden inverso.

¿Qué hacer si la máquina no arranca?

Verifique que el aparato esté enchufado y que el grifo de agua esté abierto. Asegúrese de que la puerta esté bien cerrada. Si el problema persiste, realice una prueba de seguridad según VDE 0701 o contacte al servicio postventa.

¿Cómo cambiar el panel de control?

Desconecte el aparato y cierre el suministro de agua. Retire la tapa superior y el cajetín de detergente. Desatornille los tornillos del panel, retire las fijaciones, desconecte el conector. Monte el nuevo panel en orden inverso. Atención: es necesaria una prueba electrotécnica después del reemplazo.

¿Cómo quitar la tapa superior de la máquina?

Desconecte el aparato y cierre el agua. Retire los tornillos traseros. Empuje la tapa superior hacia atrás y luego levántela para quitarla.

¿Cómo cambiar la luz del tambor?

Desconecte el aparato. Retire la tapa superior, el cajetín de detergente y el panel de control. Saque el soporte de la luz del tambor, desconecte las conexiones y retire la luz. Monte la nueva en orden inverso, asegurándose de no pellizcar los cables.

¿Cómo limpiar el filtro de la bomba?

Abra la tapa de la bomba en la parte inferior derecha. Desenrosque el filtro y retire las impurezas. Límpielo con agua limpia y vuelva a colocarlo. Coloque un recipiente para recoger el agua residual.

¿Cómo cambiar el cierre de la puerta?

Desconecte el aparato. Retire la tapa superior, el cajetín de detergente, el panel de control, la puerta, la junta de la puerta, la tapa de la bomba y el panel frontal. Desconecte el conector del cierre y retírelo. Monte el nuevo en la posición correcta para garantizar la apertura de emergencia. Vuelva a montar en orden inverso. Se recomienda una prueba de seguridad.

¿Cuáles son las instrucciones de seguridad para las reparaciones?

Desconecte siempre el aparato al menos 60 segundos antes de cualquier intervención. Use guantes de protección contra bordes cortantes. Utilice piezas de repuesto originales. Después de la reparación, realice una prueba de seguridad según VDE 0701 o las normas nacionales.

¿Cómo cambiar el panel frontal?

Desconecte el aparato. Retire la tapa superior, el cajetín de detergente, el panel de control, la puerta, la tapa de la bomba, la abrazadera, la junta de la puerta y la luz del tambor. Levante el aparato por la parte delantera, retire los tornillos inferiores y frontales, luego retire el panel frontal. Vuelva a montar en orden inverso.

MANUAL DE USUARIO WG56G2Z1GB SIEMENS

Consejos de reparación - Lavadora

En relación con este documento 407

1.1 Información importante 407
1.1.1 Finalidad 407

1.2 Explicación de símbolos generales.... 407

1.2.1 Niveles de peligrosidad 407

1.2.2 Símbolos de peligro 407

1.2.3 Estructura de las advertencias.... 408

1.2.4 Símbolos generales 408

Seguridad......409

2.1 Instrucciones generales de seguridad.... 409

2.1.1 Todos los aparatos electrodomésticos.... 409

Herramientas y auxiliares.... 410

Reparación 411

4.1 Sustituir la tapa superior 411

4.1.1 Desmontar la tapa superior.... 411

4.1.2 Montar la tapa superior.... 411

4.2 Sustituir el compartimento para detergente 412

4.2.1 Desmontar el compartimento para detergente 412

4.2.2 Montar el compartimento para detergente 412

4.3 Sustituir el tirador del compartimento para detergente 413

4.3.1 Desmontar el tirador del compartimento para detergente.... 413

4.3.2 Montar el tirador del compartimento para detergente.... 413

4.4 Sustituir el panel de control 414

4.4.1 Desmontar el panel de control 414

4.4.2 Montar el panel de control 415

4.5 Sustituir la puerta 416

4.5.1 Extraer la puerta 416

4.5.2 Montar la puerta.... 416

4.6 Sustituir los componentes de la puerta.... 417

4.6.1 Desmontar los componentes de la puerta.... 417

4.6.2 Montar los componentes de la puerta.... 417

4.7 Sustituir la tapa de la bomba 418

4.7.1 Retirar la tapa de la bomba.... 418

4.7.2 Montar la tapa de la bomba 418

4.8 Sustituir la junta de la puerta.... 419

4.8.1 Extraer la junta de la puerta 419

4.8.2 Montar la junta de la puerta.... 419

4.9 Sustituir el cierre de la puerta 420

4.9.1 Extraer el cierre de la puerta 420

4.9.2 Montar el cierre de la puerta.... 421

4.10 Sustituir la iluminación del tambor.... 422

4.10.1 Desmontar la iluminación del tambor 422

4.10.2 Montar la iluminación del tambor 422

4.11 Sustituir el panel frontal 423

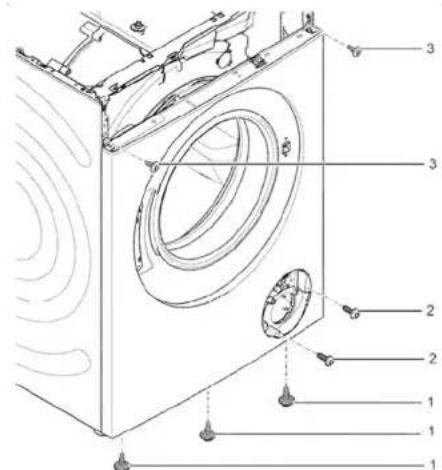

4.11.1 Extraer el panel frontal.... 423

4.11.2 Montar el panel frontal 424

En relación con este documento

1.1 Información importante

1.1.1 Finalidad

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).

Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.

En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.

Nivel de peligro Significado
	PELIGRO	Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves.
	ADVERTENCIA	Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves.
	PRECAUCIÓN	Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter leve.
ATENCION		Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales.

Tabla 1: Niveles de peligrosidad

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligrosidad.

En este documento se utilizan los siguientes símbolos de peligro:

Símbolo de peligro Significado
	Advertencia general
	Peligro de lesiones por corriente eléctrica
	Riesgo de explosión
	Peligro de lesiones a causa de cortes

En relación con este documento

Símbolo de peligro Significado
		Peligro de lesiones por aplastamiento
		Peligro de lesiones por superficies calientes
		Peligro a causa de campos magnéticos de gran potencia
		Peligro derivado de radiación no ionizante

Tabla 2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes.

El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales:

Símbolo general Significado
	Identificación de una indicación especial (texto y/o gráfico)

Tabla 3: Símbolos generales

Seguridad

2.1 Instrucciones generales de seguridad

2.1.1 Todos los aparatos electrodomésticos

¡Riesgo de descarga eléctrica debido a piezas con tensión!

• ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica!
  ■ Desconectar el aparato de la red durante al menos 60 segundos antes de comenzar con el trabajo.
  ■ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.

¡Riesgo de lesiones debido a bordes afilados!

■ Usar guantes de protección.

Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicio debido a componentes pesados y móviles

■ Usar calzado de seguridad.
■ Asegure los componentes pesados para que no se caigan.
■ No pegue partes del cuerpo en componentes móviles.

¡Riesgo para la seguridad/el funcionamiento del aparato!

- Utilizar únicamente los repuestos originales.

¡Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)!

■ No tocar los módulos, incluidas las conexiones y las pistas conductoras.

Herramientas y auxiliares

Designacion Detalles Imagenes
Herramienta auxiliar[15000155]	Herramienta para aflojar piezas de plástico
Destomillador Torx T20 con orificio de centrado[00340764]	100 mm, para tornillos de seguridad
Llave dinamométrica[15000441]	Llave dinamométrica 20 - 100 Nm
Destomillador plano[00340854]	Punta 3,5 mm x 0,6 mm x 100 mm, Protección aislamiento 1000 V AC
Destomillador plano[00340855]	Punta 5,5 mm x 1,0 mm x 125 mm, Protección aislamiento 1000 V AC
Alicates de punta fina curvada[00341269]	Longitud 200 mm

Designacion Detalles Imagenes
Alicates corte diagonal[00342182]	Longitud: 200 mm
Llave combinada[00340811]	Medida llave 10°mm, M6
Combination wrench[00340814]	Medida llave 13°mm, M8
Llave combinada[00340817]	Medida llave 17 mm, M10
Llave combinada[15000459]	Medida llave 16°mm, M10

Reparación

4.1 Sustituir la tapa superior

Herramientas necesarias:

Punta Torx TX20 con agujero Longitud 152 mm, longitud útil [00341272] 124 mm, 1/4" longitud hexágono (6.35 mm), para tornillos con pin de seguridad

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.

4.1.1 Desmontar la tapa superior

▶ 1. Retirar los tornillos (1).
2. Empujar la tapa superior hacia la parte posterior del aparato (2).
3. Tirar de la tapa superior hacia arriba (3) para retirarla.

4.1.2 Montar la tapa superior

Observar el montaje del cable. El cable podría estar atrapado.

▶ Montar en orden inverso.

Reparación

4.2 Sustituir el compartimento para detergente

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.

4.2.1 Desmontar el compartimento para detergente

1. Extraer el compartimento para detergente.
2. 1. Presione hacia abajo en el inserto (1).
3. Desmontar el compartimento para detergente (2).

4.2.2 Montar el compartimento para detergente

▶ Montar en orden inverso.

Reparación

4.3 Sustituir el tirador del compartimento para detergente

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
Se ha retirado el compartimento para detergente.→412

4.3.1 Desmontar el tirador del compartimento para detergente

1. Desenganchar los elementos de sujeción.

1. Desmontar el tirador del compartimento para detergente.

4.3.2 Montar el tirador del compartimento para detergente

▶ Montar en orden inverso.

Reparación

4.4 Sustituir el panel de control

Como fabricante, estamos obligados a proporcionar a los clientes la pieza de repuesto panel de mandos, incluidas las instrucciones de reparación conforme al Reglamento (UE) 2019/2023. No obstante, nos gustaría resaltar que después de reemplazar el panel de mandos, es necesario que un electricista cualificado realice una prueba de seguridad electrotécnica antes de poner el aparato en funcionamiento. Esta persona debe estar cualificada (de forma verificable) de acuerdo con las leyes, reglamentos y normas específicos del país.

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
Se ha retirado la tapa superior.→411
Se ha retirado el compartimento para detergente.→412

4.4.1 Desmontar el panel de control

1. 1. Retirar los tornillos (1).
2. Desenganchar los elementos de sujeción (2, 3).

1. Abrir el contacto de enchufe de la unidad de control.
2. Desmontar el panel de control.

4.4.2 Montar el panel de control

Observar el montaje del cable. El cable podría estar atrapado.

▶ Montar en orden inverso.

Reparación

4.5 Sustituir la puerta

PRECAUCIÓN

¡Zona de bisagra abierta!

Aplastamiento / atrapamiento de dedos

- No acceder a la zona de la bisagra.

- Usar guantes de seguridad.

PRECAUCIÓN

¡Riesgo de que se calgan piezas debido a los tornillos aflojados!

Peligro de lesiones debido a piezas que caigan.

Asegure el componente para que no se caiga.

ATENCION

¡Riesgo de que se caigan piezas debido a los tornillos aflojados!

Daños en otras partes del aparato o en el domicilio del consumidor,

p. ej., en la parte inferior.

▶ Asegure el componente para que no se caiga.

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
La puerta está abierta.

4.5.1 Extraer la puerta

1. Retirar los tornillos (1).

1. Extraer la puerta hacia arriba.

4.5.2 Montar la puerta

▶ Montar en orden inverso.

Reparación

4.6 Sustituir los componentes de la puerta

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
Se ha retirado la puerta.→416

4.6.1 Desmontar los componentes de la puerta

- Desmontar la puerta desde fuera hacia dentro.

4.6.2 Montar los componentes de la puerta

▶ Montar en orden inverso.

Reparación

4.7 Sustituir la tapa de la bomba

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.

4.7.1 Retirar la tapa de la bomba

1. Abrir la tapa de la bomba.

1. Retirar la tapa de la bomba.

4.7.2 Montar la tapa de la bomba

▶ Montar en orden inverso.

Reparación

4.8 Sustituir la junta de la puerta

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
√ Puede accederse libremente al aparato.
Se ha retirado la tapa superior.→411
Se ha retirado el compartimento para detergente.→412
Se ha retirado el panel de mandos.→414
Se ha retirado la puerta.→416
Se ha retirado la tapa de la bomba.→418
Se ha retirado el panel frontal.→423
Se ha retirado la iluminación del tambor (opcional).→422

4.8.1 Extraer la junta de la puerta

1. Aflojar todas las conexiones de manguera.

1. Retirar la junta de la puerta.

4.8.2 Montar la junta de la puerta

¡Riesgo de que se caigan piezas debido a una instalación incorrectal

esiones o daños en el aparato.

Apretar el anillo de tensión de la junta de la puerta con 3,4 Nm.

▶ Montar en orden inverso.

Reparación

4.9 Sustituir el cierre de la puerta

Como fabricante, estamos obligados a proporcionar a los clientes la pieza de repuesto del cierre de puerta, incluidas las instrucciones de reparación conforme al Reglamento (UE) 2019/2023. No obstante, nos gustaría resaltar que después de reemplazar el cierre de la puerta, es necesario que un electricista cualificado realice una prueba de seguridad electrotécnica antes de poner el aparato en funcionamiento. Esta persona debe estar cualificada (de forma verificable) de acuerdo con las leyes, reglamentos y normas específicos del país.

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
√ Puede accederse libremente al aparato.
Se ha retirado la tapa superior.→411
Se ha retirado el compartimento para detergente.→412
Se ha retirado el panel de mandos.→414
Se ha retirado la puerta.→416
Se ha retirado el anillo de fijación.
Se ha retirado la junta de la puerta.→419
Se ha retirado la tapa de la bomba.→418
Se ha retirado el panel frontal.→423

4.9.1 Extraer el cierre de la puerta

1. Desconectar el enchufe del cierre de la puerta.
2. Abrir el cierre de la puerta.

1. Retirar el cierre de la puerta.

Reparación

4.9.2 Montar el cierre de la puerta

▶ Montar en orden inverso.

4.10 Sustituir la iluminación del tambor

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
√ Puede accederse libremente al aparato.
Se ha retirado la tapa superior.→411
Se ha retirado el compartimento para detergente.→412
Se ha retirado el panel de mandos.→414

4.10.1 Desmontar la iluminación del tambor

1. Sacar del aparato el soporte de la iluminación del tambor.
2. Desconectar las conexiones eléctricas.
3. Desmontar la iluminación del tambor del soporte.

4.10.2 Montar la iluminación del tambor

Observar el montaje del cable. El cable podría estar atrapado.

▶ Montar en orden inverso.

Reparación

4.11 Sustituir el panel frontal

¡Deslizamiento de aparatos inclinados!

Fracturas óseas / lesiones por aplastamiento

- Asegurar los electrodomésticos contra deslizamientos.

¡Bordes de la carcasa cortantes!

Peligro de cortes

- Usar guantes de seguridad.

¡Riesgo de que se caigan piezas debido a los tornillos aflojados!

Peligro de lesiones debido a piezas que caigan.

- Asegure el componente para que no se caiga.

¡Riesgo de que se caigan piezas debido a los tornillos aflojados!

Daños en otras partes del aparato o en el domicilio del consumidor,

p. ej., en la parte inferior.

▶ Asegure el componente para que no se caiga.

Requisito:

El aparato está desconectado del suministro eléctrico.
El aparato está desconectado del suministro de agua.
√ Puede accederse libremente al aparato.
Se ha retirado la tapa superior.→411
Se ha retirado el compartimento para detergente.→412
Se ha retirado el panel de mandos.→414
Se ha retirado la puerta.→416
Se ha retirado la tapa de la bomba.→418
Se ha retirado el anillo de fijación.
Se ha retirado la junta de la puerta en la parte delantera.
Se ha retirado la iluminación del tambor (opcional).→422

4.11.1 Extraer el panel frontal

1. Levantar el aparato por delante.
2. Aflojar los tornillos de la parte inferior (1).

1. Retirar los tornillos de la parte frontal empezando por la parte inferior hasta la superior (2, 3).

1. Retirar el panel frontal.

4.11.2 Montar el panel frontal

▶ Montar en orden inverso.

Reparationsinformation - Tvättmaskin

i Om detta dokument.... 426

1.1 Viktig information....426

1.1.1 Syfte 426
