| Vrsta izdelka | Pralni stroj |
| Znamka | Siemens |
| Model | WG56G2Z1GB |
| Zmogljivost pranja | 6 kg |
| Dimenzije (V x Š x G) | 85 cm x 60 cm x 60 cm |
| Neto teža | 65 kg |
| Nazivna napetost | 220-240 V |
| Frekvenca | 50 Hz |
| Priključna moč | 2300 W |
| Stopnja zaščite | IPX4 |
| Glavne funkcije | Programi: bombaž, sintetika, občutljivo, volna, ožemanje, izpraznitev; spremenljiva hitrost ožemanja; zakasnjen zagon; otroška varnost |
| Največja hitrost ožemanja | 1200 vrt/min |
| Raven hrupa (pranje/ožemanje) | 52 dB / 75 dB |
| Letna poraba vode | 10800 L |
| Letna poraba energije | 178 kWh |
| Vzdrževanje in čiščenje | Čiščenje posode za detergent, filtra črpalke, tesnila vrat; odstranitev zgornjega dela za dostop |
| Varnost | Otroška varnost, zaklepanje vrat, zaščita pred puščanjem (aquastop) |
| Nadomestni deli in popravljivost | Zgornji del, posoda za detergent, ročaj posode, nadzorna plošča, vrata, sestavni deli vrat, pokrov črpalke, tesnilo vrat, zapiralo vrat, luč bobna, sprednja plošča |
| Splošne informacije | Navodila za uporabo in navodila za obratovanje na voljo v več jezikih; vključeni nasveti za popravila |
Pogosto zastavljena vprašanja - WG56G2Z1GB SIEMENS
Vprašanja uporabnikov o WG56G2Z1GB SIEMENS
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Pralni stroj v formatu PDF brezplačno! Poiščite svoja navodila WG56G2Z1GB - SIEMENS in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. WG56G2Z1GB znamke SIEMENS.
NAVODILA ZA UPORABO WG56G2Z1GB SIEMENS
4.11.1 Uklanjanje prednje ploče.... 38
4.11.2 Postavljanje prednje ploče 39
i O ovom dokumentu
1.1 Važne informacije
1.1.1 Svrha
4.1.1 Uklanjanje radne ploče
▶ 1. Uklonite vijke (1).
2. Gurnite radnu ploče do stražnje strane uređaja (2).
3. Pomaknite radnu ploču prema gore (3) da biste je uklonili.
4.1.2 Postavljanje radne ploče
4.4.1 Uklanjanje ploče
-
- Uklonite vijke (1).
-
Otpustite zahvatne elemente (2, 3).
4.11.1 Uklanjanje prednje ploče
-
Podignite uređaj s prednje strane.
-
Uklonite vijke s donje strane (1).
4.11.2 Postavljanje prednje ploče
▶ Postavite obratnim redoslijedom.
Nasveti za popravilo - Pralni stroj
i V zvezi s tem dokumentom 388
1.1 Pomembne informacije 388
1.1.1 Namen 388
1.2 Razlaga simbolov 388
1.2.1 Stopnje nevarnosti 388
1.2.2 Simboli za nevarmost.... 388
1.2.3 Struktura opozoril 389
1.2.4 Splošni simboli 389
Varnost.... 390
2.1 Splošna varnostna navodila 390
2.1.1 Vsi gospodinjski aparati.... 390
Orodja in pripomočki.... 391
Popravilo.... 392
4.1.2 Namestitev delovne površine 392
4.2 Zamenjava predalčka za detergent.... 393
4.2.1 Odstranjevanje predalčka za detergent 393
4.2.2 Namestitev predalčka za detergent 393
4.3 Zamenjava ročaja predalčka za detergent.... 394
4.3.1 Odstranjevanje ročaja predalčka za detergent 394
4.3.2 Namestitev ročaja predalčka za detergent 394
4.4 Zamenjava plošče za vence 395
4.4.1 Odstranjevanje plošče za vence.... 395
4.4.2 Namestitev plošče za vence 396
4.5.2 Namestitev vrat.... 397
4.6 Zamenjava komponent vrat.... 398
4.6.1 Odstranjevanje komponent vrat 398
4.6.2 Namestitev komponent vrat 398
4.7 Zamenjava pokrova črpalke 399
4.7.1 Odstranjevanje pokrova črpalke 399
4.7.2 Namestitev pokrova črpalke.... 399
4.8 Zamenjava tesnila vrat 400
4.8.1 Odstranjevanje tesnila vrat.... 400
4.8.2 Namestitev tesnila vrat.... 400
4.9 Zamenjava varovala vrat 401
4.9.1 Odstranjevanje varovala vrat.... 401

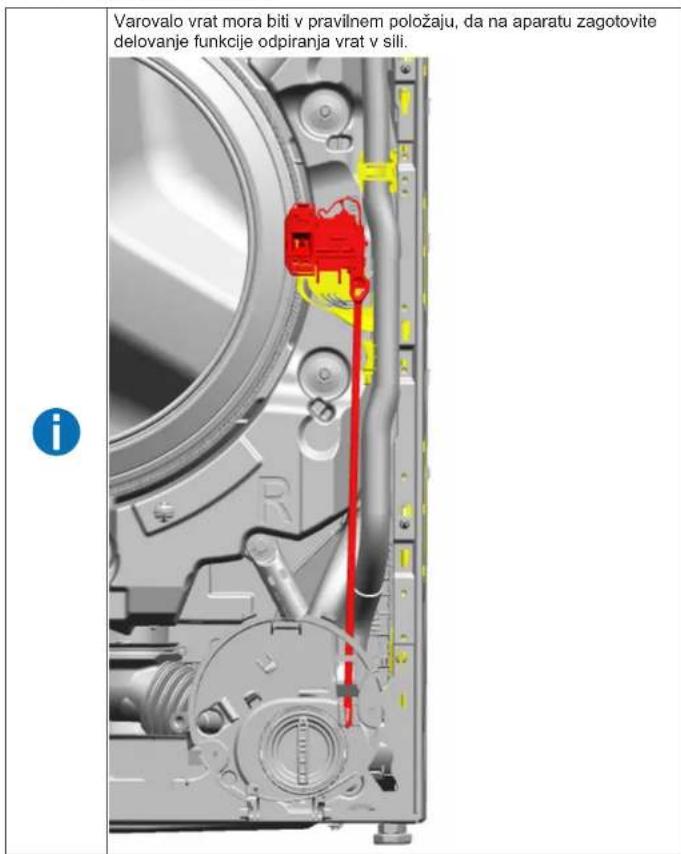

4.9.2 Namestitev varovala vrat 402
4.10 Zamenjava luči bobna 403
4.10.1 Odstranjevanje luči bobna.... 403
4.10.2 Namestitev luči bobna.... 403
4.11 Zamenjava sprednje plošče 404
4.11.1 Odstranjevanje sprednje plošče.... 404
4.11.2 Namestitev sprednje plošče 405
i V zvezi s tem dokumentom
1.1 Pomembne informacije
1.1.1 Namen
Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).
Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.
Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.
1.2 Razlaga simbolov
1.2.1 Stopnje nevarnosti
Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.
| Stopnja opozorila Pomen | |
| ⚠ NEVARNOST | Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe. |
| ⚠ OPOZORILO | Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe. |
| ⚠ PREVIDNO | Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe. |
| POZOR! | Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini. |
Preglednica 1: Stopnje nevarnosti
1.2.2 Simboli za nevarnost
Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.
V tem dokumentu so uporabljeni naslednji simboli za nevarnost:
| Simbol za nevarnost Pomen | ||
 | Splošno opozorilno sporočilo | |
 | Nevarnost zaradi električne napetosti | |
 | Nevarnost eksplozije | |
 | Nevarnost ureznin | |
 | Nevarnost zmečkanin | |
i V zvezi s tem dokumentom
| Simbol za nevarnost Pomen | ||
 | Nevarnost zaradi vročih površin | |
 | Nevarnost zaradi močnega magnetnega polja | |
 | Nevarnost zaradi neionizirajočega sevanja | |
Preglednica 2: Simboli za nevarnost
1.2.3 Struktura opozoril
Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.
V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.
1.2.4 Splošni simboli
V tem dokumentu so uporabljeni naslednji splošni simboli:
 |
| Splošni simbol Pomen | |
| Identifikacija potrebnih orodij | |
| Identifikacija potrebnih predpogojev | |
| Identifikacija pogoja (če ..., potem ...) | |
| Identifikacija rezultata | |
| Začetek Identifikacija tipke ali gumba | |
| [00123456] Identifikacija številke dela | |
| Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata) | |
Preglednica 3: Splošni simboli
Varnost
2.1 Splošna varnostna navodila
2.1.1 Vsi gospodinjski aparati
Nevarnost električnega udara zaradi delov pod napetostjo!
■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.
Nevarnost poškodb zaradi ostrih robov!
■ Uporabljajte zaščitne rokavice.
Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent
■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.
Tveganje poškodb elektrostaticno občutljivih komponent (ESD)!
■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.
Orodja in pripomočki
| Oznaka Podrobnosti Slike | ||
| Pomožno orodje [15000155] | Orodje za rahljanje plastičnih delov |  |
| Izvijač Torx T20 z izvrtino [00340764] | 100 mm, za vijake z varnostnim zatičem |  |
| Momentni ključ [15000441] | Momentni ključ 20–100 Nm | |
| Ploščati zvijač [00340854] | Steblo 3,5 mm x 0,6 mm x 100 mm, zaščitna izolacija 1000 V AC |  |
| Ploščati zvijač [00340855] | Steblo 5,5 mm x 1,0 mm x 125 mm, zaščitna izolacija 1000 V AC |  |
| Igličaste klešče, za-krivljene [00341269] | Dolžina 200 mm |  |
| Klešče za bočno re-zanje [00342182] | Dolžina: 200 mm |  |
| Oznaka Podrobnosti Slike | ||
| Kombinirani ključ[00340811] | Velikost ključa 10°mm, M6 |  |
| Combination wrench[00340814] | Velikost ključa 13°mm, M8 |  |
| Kombinirani ključ[00340817] | Velikost ključa 17 mm, M10 |  |
| Kombinirani ključ[15000459] | Velikost ključa 16°mm, M10 |  |
Popravilo
4.1 Zamenjava delovne površine
Posebna orodja:
Del Torx TX20 z odprtino Dolžina 152 mm, uporabna dolžina [00341272]
124 mm, 1/4" šestrobi pogon
(6,35 mm), za vijake z varnostnim za- tičem
Zahteva:
√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
4.1.1 Odstranjevanje delovne površine
▶ 1. Odstranite vijake (1).
2. Potisnite delovno površino proti zadnjemu delu aparata (2).
3. Premaknite delovno površino navzgor (3), da jo odstranite.
4.1.2 Namestitev delovne površine
Upoštevajte namestitev kabla. Kabel se lahko zatakne.
▶ Namestite v obratnem vrstnem redu.
Popravilo
4.2 Zamenjava predalčka za detergent
Zahteva:
√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
4.2.1 Odstranjevanje predalčka za detergent
- Izvlecite predalček za detergent.
-
- Vstavek (1) potisnite navzdol.
-
Odstranite predalček za detergent (2).
4.2.2 Namestitev predalčka za detergent
▶ Namestite v obratnem vrstnem redu.
Popravilo
4.3 Zamenjava ročaja predalčka za detergent
Zahteva:
√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Predalček za detergent je bil odstranjen.→393

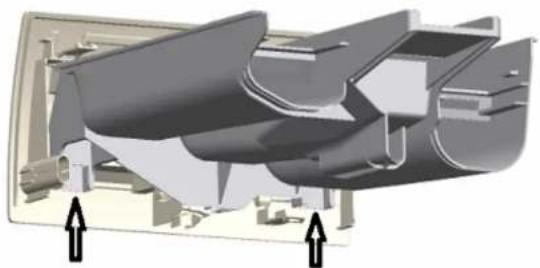

4.3.1 Odstranjevanje ročaja predalčka za detergent
- Sprostite držalne elemente.
4.3.2 Namestitev ročaja predalčka za detergent
- Namestite v obratnem vrstnem redu.
Popravilo
4.4 Zamenjava plošče za vence
Kot proizvajalec moramo potrošnikom zagotoviti nadomestno ploščo za vence vklj. z navodili za uporabo v skladu z direktivo (EU) 2019/2023. Vendar želimo izpostaviti, da je po zamenjavi plošče za vence potreben preizkus elektrotehnične varnosti s strani kvalificiranega električarja, preden začnete z uporabo naprave. Ta oseba mora biti preverljivo kvalificirana v skladu z zakoni, predpisi in standardi, ki veljajo za posamezno državo.
NEVARNOST
Nevarnost električnega udara zaradi delov pod napetostjo!
Življenjska nevarnost zaradi električnega udara v primeru nepravilnega popravila
Električne dele mora popraviti kvalificiran električar.
▶ Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.
OPOZORILO
Zdrs nagnjenih aparatov!
▶ Uporabljajte zaščitne rokavice.
PREVIDNO
Nevarnost padajočih delov zaradi zrahljanih vijakov! Poškodbe zaradi padajočih delov.
Komponento zaščitite pred padcem.
POZOR!
Nevarnost padajočih delov zaradi zrahljanih vijakov!
Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.
Komponento zaščitite pred padcem.
Zahteva:
√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
2023-09-05_8001214495 Avtorske pravice BSH Hausgeräte GmbH Stran 395 od 462
Delovna površina je bila odstranjena.→392
Predalček za detergent je bil odstranjen.→393
4.4.1 Odstranjevanje plošče za vence
-
- Odstranite vijake (1).
-
Sprostite držalne elemente (2, 3).
- Sprostite vtični priključek krmilne enote.
- Odstranite ploščo za vence.
Popravilo
4.4.2 Namestitev plošče za vence
Upoštevajte namestitev kabla. Kabel se lahko zatakne.
▶ Namestite v obratnem vrstnem redu.
Popravilo
4.5 Zamenjava vrat
PREVIDNO
Odprite območje tečaja!
Zmečkanine/zagozditev prstov
▶ Ne segajte v območje tečajev.
- Uporabljajte zaščitne rokavice.
PREVIDNO
Nevarnost padajočih delov zaradi zrahljanih vijakov!
Poškodbe zaradi padajočih delov.
Komponento zaščitite pred padcem.
POZOR!
Nevarnost padajočih delov zaradi zrahljanih vijakov!
Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.
Komponento zaščitite pred padcem.
Zahteva:
√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Vrata so odprta.
4.5.1 Odstranjevanje vrat
- Odstranite vijake (1).
4.5.2 Namestitev vrat
▶ Namestite v obratnem vrstnem redu.
Popravilo
4.6 Zamenjava komponent vrat
Zahteva:
√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
Vrata so bila odstranjena.→397
4.6.1 Odstranjevanje komponent vrat
- Vrata razstavite od zunanje proti notranji strani.
4.6.2 Namestitev komponent vrat
▶ Namestite v obratnem vrstnem redu.
Popravilo
4.7 Zamenjava pokrova črpalke
Zahteva:
√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
4.7.1 Odstranjevanje pokrova črpalke
- Odprite pokrov črpalke.
- Odstranite pokrov črpalke.
4.7.2 Namestitev pokrova črpalke
- Namestite v obratnem vrstnem redu.
Popravilo

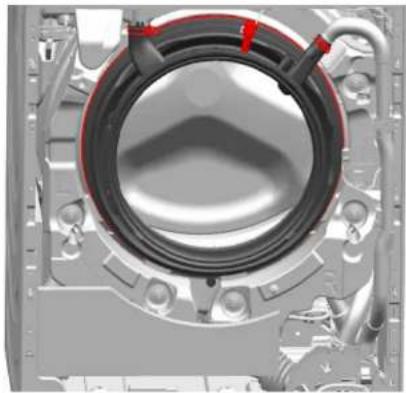

4.8 Zamenjava tesnila vrat
Ostri robovi ohišja!
Ureznine
▶ Uporabljajte zaščitne rokavice.
Nevarnost padajočih delov zaradi zrahljanih vijakov!
Poškodbe zaradi padajočih delov.
Komponento zaščitite pred padcem.
Nevarnost padajočih delov zaradi zrahljanih vijakov!
Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.
Komponento zaščitite pred padcem.
Zahteva:
√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Aparat je prosto dostopen.
Delovna površina je bila odstranjena.→392
√ Predalček za detergent je bil odstranjen.→393
Plošča za vence je bila odstranjena.→395
Vrata so bila odstranjena.→397
Pokrov črpalke je bil odstranjen.→399
√ Sprednia plošča je bila odstranjena.→404
Luč bobna je bila odstranjena (izbirno).→403
4.8.1 Odstranjevanje tesnila vrat
- Sprostite vse priključke cevi.
4.8.2 Namestitev tesnila vrat
Nevarnost padajočih delov zaradi nepravilne namestitve!
Poškodba ali škoda na aparatu.
- Zategnite obroč napenjalnika tesnila vrat z zateznim momentom 3,4 Nm.
▶ Namestite v obratnem vrstnem redu.
Popravilo
4.9 Zamenjava varovala vrat
Kot proizvajalec moramo potrošnikom zagotoviti nadomestno varovalo vrat vklj. z navodili za uporabo v skladu z direktivo (EU) 2019/2023. Vendar želimo izpostavili, da je po zamenjavi varovala vrat potreben preizkus elektrotehnične varnosti s strani kvalificiranega električarja, preden začnete z uporabo naprave. Ta oseba mora biti preverljivo kvalificirana v skladu z zakoni, predpisi in standardi, ki veljajo za posamezno državo.
Zahteva:
√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Aparat je prosto dostopen.
Delovna površina je bila odstranjena.→392
√ Predalček za detergent je bil odstranjen.→393
Plošča za vence je bila odstranjena.→395
Vrata so bila odstranjena.→397
√ Obroč napenjalnika je bil odstranjen.
√ Tesnilo vrat je bilo odstranjeno.→400
Pokrov črpalke je bil odstranjen.→399
√ Sprednja plošča je bila odstranjena.→404
4.9.1 Odstranjevanje varovala vrat
-
Odklopite vtič varovala vrat.
-
Sprostite varovalo vrat.
4.9.2 Namestitev varovala vrat
▶ Namestite v obratnem vrstnem redu.
2023-09-05_8001214495 Avtorske pravice BSH Hausgeräte GmbH Stran 402 od 462
Popravilo
4.10 Zamenjava luči bobna
Zdrs nagnjenih aparatovl
▶ Uporabljajte zaščitne rokavice.
Nevarnost padajočih delov zaradi zrahljanih vijakov!
Poškodbe zaradi padajočih delov.
Komponento zaščitite pred padcem.
Nevarnost padajočih delov zaradi zrahljanih vijakov!
Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.
Komponento zaščitite pred padcem.
Zahteva:
√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Aparat je prosto dostopen.
Delovna površina je bila odstranjena.→392
√ Predalček za detergent je bil odstranjen.→393
Plošča za vence je bila odstranjena.→395
4.10.1 Odstranjevanje luči bobna
4.10.2 Namestitev luči bobna
Upoštevajte namestitev kabla. Kabel se lahko zatakne.
▶ Namestite v obratnem vrstnem redu.
Popravilo
4.11 Zamenjava sprednje plošče
Zdrs nagnjenih aparatovl
▶ Uporabljajte zaščitne rokavice.
Nevarnost padajočih delov zaradi zrahljanih vijakov!
Poškodbe zaradi padajočih delov.
Komponento zaščitite pred padcem.
Nevarnost padajočih delov zaradi zrahljanih vijakov!
Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.
Komponento zaščitite pred padcem.
Zahteva:
√ Aparat je odklopljen iz omrežne napetosti.
√ Aparat je odklopljen iz vira vode.
√ Aparat je prosto dostopen.
Delovna površina je bila odstranjena.→392
√ Predalček za detergent je bil odstranjen.→393
Plošča za vence je bila odstranjena.→395
Vrata so bila odstranjena.→397
Pokrov črpalke je bil odstranjen.→399
√ Obroč napenjalnika je bil odstranjen.
√ Tesnilo vrat je bilo sproščeno na sprednji strani.
Luč bobna je bila odstranjena (izbirno).→403
4.11.1 Odstranjevanje sprednje plošče
-
Dvignite sprednji del aparata.
-
Odstranite vijake na dnu (1).
- Odstranite vijake na sprednji strani, pri čemer začnite od spodaj proti vrhu (2, 3).
- Odstranite sprednjo ploščo.
4.11.2 Namestitev sprednje plošče
- Namestite v obratnem vrstnem redu.
