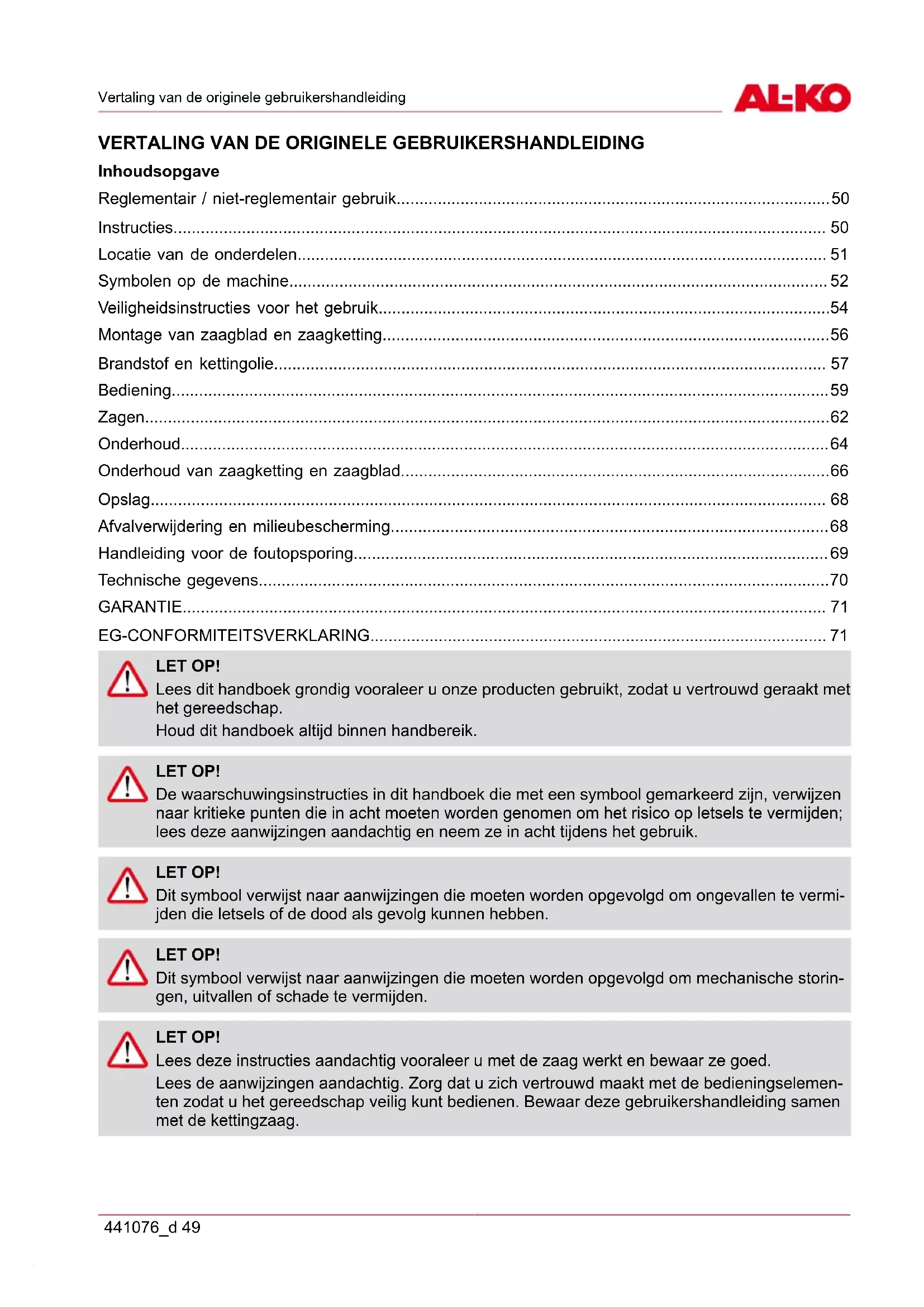

GEBRUIKSAANWIJZING BKS 3835 AL-KO

Reglementair / Niet-reglementair gebruik 50

Instructies 50

Locatie van de onderdelen 51

Symbolen op de machine 52

Veiligheidsinstructies voor het gebruik 54

Montage van zaagblad en zaagketting. 56

Brandstof en kettingolie 57

Bediening. 59

Zagen 62

Onderhoud. 64

Onderhoud van zaagketting en zaagblad. 66

Opslag 68

Afvalverwijdering en milieuubescherming 68

Handleiding voor de foutoversporing 69

Lees dit handboek grondig vooraleer u once producten gebruikt, zodate u vertrouwd geraakt met het gereedschap.

Houd dit handboek algijd binnen handbereik.

LET OP!

De waarschuwingsinstrumentes in dit handboek die met een symbol gemarkeerd zijn, verwijzen aan kritieke punten die in acht要去en worden genomen om het risico op letsels te vermijden; lees deze aanwijzingen aandachtig en neem ze in achtijdens het gebruik.

LET OPI!

Dit symbolism verwijst maar aanwijzingen die moeten worden opgevolgd om ongevallen te vermi-jden die letsels of de dood als gevolg können hebben.

LET OPI!

Dit symbolism verwijstaar aanwijzingendie moeten worden opgevolgd om mechanische storingen,uitvallen of schade te vermijden.

LET OPI!

Lees deze instructies aandachtig Vooraleer u met de zaag werkt en bewaar ze goed.

Lees de aanwijzingen aandachtig. Zorg dat u zich vertrouwd maakt met de bedieningselementen zodat u het gereedschap veilig kunt bedieren. Bewaar deze gebruikershandleiding samen met de kettingzaag.

LET OP!

Gevaar voor gehoorschade!

In normale bedrijfsomstandigheden kan de gebruiker van dit gereedschap worden bootgesteld aan een geluidsniveau van 80 dB(A) ofeer.

De hettingzaag moet vastgehonden worden met de rechtserhand aan de achechterste handgreep en met de linkerhand aan de voorste handgreep.

LET OP!

Tijdens het werkken met het gereedschap moet de lokale regelgeving in acht worden genomen.

REGLEMENTAIR / NIET-REGLEMENTAIR GEBRUIK

De het metzuk is bedoeld om boomstammen en balken te zagen en om takken volgens snijlengte te zagen. De zaag mag enkel worden gezruikt voor het zagen van hout. Tijdens het gebruik is voldoende persoonlijke beschermingsuitrusting vereist. Alle andere toepassingen zoals professioneleBoomverzorging van de binnenkant van de boom, worden uitdrukkelijk uitgesloten. Voor schade of letsels dieverozaakt worden door bedieningsfouten, is de gebruiker/bediener verantwoordelijk, Niet de fabrikant. Enkel de zaagkettingen en zwaardcombinations die in de gebruikershandleiding voor dit gereedschap worden vermeld, mogen worden gezruikt. Tot het reglementaire gebruik behoren ook de naleving van de veiligheidsinstructies en de gebruiksaanwijzingen in het gebruikershandboek. Ledereen die met het gereedschap werk,要去 vertrouwd�n met het gereedschap en要去 zich bewustijken经营活动. Daarbovenop要去 den geldende veiligheidsvoorschriften strikt worden nageleefd. Ook de voorschriften met betrekking tot arbeidsgeneeskunde eneiligheid op de werkvloer要去en worden nageleefd. Bij wijzigingen aan het gereedschap verralt elke aansprakelijkheid van de fabrikant voor schade die daarvan het gevolg is, net zoals de fabrieksgarantie voor het gereedschap. Dit gereedschap is bestemd voor privetuinonderhoud.

WAARSCHUWING!

Neem de nationale voorschriften voor het gebruik van kettingzagen in acht! (arbeidsgeneeskunde, milieu)

INSTRUCTIES

Ook bij reglementair gebruik van het gereedschap kan spreke zichn van een restrisico dat Niet kan wordenuitgesloten. Door het type en de constructie van het gereedschap konnen volgende bevaren nicht wordenuitgesloten:

contact met de nicht-beveiligige kettingzaag (snijletsels)
Plotselinge ongewenste bewegingen van het zaagzwaard (snijletsels)
Gehoorschade wanner de voorgeschreven gehoorbescherming nicht worden gedragen
Inademen van schadelijke deeltjes en uitlaatgassen van de motor
Huidcontact met benzine
Lawaiaontwikkeling. Een bepaald geluidsniveau van de machine is onvermijdhaar. Geluidsoverlast op openbareplaatsen moet worden goedgekeurd en worden beperkt tot bepaalde tijdstippen. Rustienden要去en worden gerespecteerd en de werktielen konnen möglichk worden beperkt. Ter bescherming要去en bediener en de Personen die in de omgeving werken een geschikte gehoor-bescherming dragen.

Vibraties. Waarschuwing: De werkelijkke vibratiewaarde tijdens de werking van de kettingzaag kan afwijken van de gegevens in het handboek of van de gegevens van de fabrikant. De volgende factoren+kennen aanvan de oorzaak+zijn. Deze要去en voor en tijdens het gebruik in acht worden genomen:

Naleving van de gebruiksinstructies van de kettingzaag
Snijmethode en verwerking van het hout dat gezaagd worden
Correct gebruik en staat van de kettingzaag
Scherpheidsniveau en staat van het snijgereedschap
Montage van optionele handgrepen die bestand zichen gegen vibraties en bevestiging van de handgrepen aan de behuizing van de kettingzaag

Wanner u na het gebruik van de machine een onnatuurlijk gevoel of een verkleuring van de huid opmerkt, las dan een gespaste werkonderbreking in. Zonder werkonderbrekingen kan een hand-arm-vibrationsyndroom ontstaan.

1 Zaagketting 10 Gashendel
2 Zaagblad (zwaard) 11 Motorschakelaar
3 Voorste handbescherming 12 Oliereservoir
4 Handgreep startinrichting 13 Brandstoftank
5 Luchtfilterdeksen 14 Voorste handgreep
6 Vastzetmoer 15 Afdekpaneel van het zaagblad
7 Luchtklepknop 16 Pompbal
8 Gashendelvergrendeling 17 Afdekking koppeling
9 Achterste handgreep 18 Boomklauw

!	Lees alle waarschuwingsinstructies en neem deze in acht.
	Waarschuwing! Terugslagrisico. Kijk uit voor de terugslag van de kettingzaag en vermijd contact met het zaagbladuiteinde.
	Werk nooit met alleen één hand met de kettingzaag.
	Bedien de kettingzaag altijd met beiden handen.
	Aangepaste gezoor-, oog en hoofdbescherming要去 worden gedragen.
	Lees de gebruikershandleiding helemaal vooraleer u met dit gereedschap werkt.
	Wanner u met dit gereedschap werkt, dient u altijd veiligheidsshandschoenen te dragen die beschemen gegen vibraties.
	Wanner u met de kettingzaag werkt, dient u altijd antislip werklaarzen te dragen.

Voor de veilige werkung en het veilige onderhoud werden symbolen op de machine gedrukt. Neem.Deze instructies altijd in acht.

Aansluiting om brandstofmengsel bij te vullen Locatie: naast het tankdeksel
	Aansluiting om kettingolie bij te vullen Locatie: maar het oliereservoir
STOP	De motorschakelaar bedieren De schakelaar op "O" zetten, de motor schakelt onmiddelijk uit. Locatie: links van dechterste handgreep
N	De luchtklepknop bedieren Trekt u de knopশen, sluit de luchtklep, duwt u de knopশen, nair binnen, opent de luchtklep. Locatie: Luchtfilterdeksel
MIN MAX	De oliepomp instellen Draai de stang met een schroevendraier in de richting van de pijl tot stand MAX voor een sterkere oliestroom resp. in stand MIN voor een zwakkere oliest- room van de kettingolie. Locatie: Onderkant van de aandrijfeenheid
H	De schroef onder de marketing "H" dient om hetCCCCCCBij een hoger toerenal in te stelen. Locatie: boven links bij dechterste handgreep
L	De schroef onder de marketing "L" dient om hetCCCCCCBij een lager toerenal in te stelen. Locatie: boven links bij dechterste handgreep
T	De schroef boven de marketing "T" dient om het stationair toerenal in te stellen. Locatie: boven links bij dechterste handgreep
←)	Toont in welke richting de kettingrem wordt losgelaten (witte pijl) of ingedrukt (zwarte pijl). Locatie: Voor Kant van gids per spoor
→	Toont in welke richting de ketting gemonteerd is. Locatie: Voor Kant van gids per spoor
112 113	Gegarandeerd geluidsniveau: - 112 dB voor BKS 3835 - 113 dB voor BKS 4040
	Motor handmatig starten

VEILIGHEIDSINSTRUCTIES VOOR HET GEBRUIK

Vooraleer u met het gereedschap werkt

Lees dit handboek grondig vooraleer u onsze producten gebruikt, zodat u vertrouwd geraakt met het gereedschap.
■ Werk nooit met een kettingzaag wanner u moe, ziek of gestresseerd bent of wanner u geneesmiddelen hebt ingenomen waardoor u moe wordt of wanner u alcohol of drugs gezruikt hebt.
Zorg tijdens het werknen met de kettingzaag voor een goed verlucht werkbereik. Start of bedien het gereedschap nooit in gesloten ruimtes of gebouwen. De uitlaatgassen bevatten gevaarlijk koolmonoxide.
Gebruik de kettingzaag nicht wanner het hard waait of bij slecht weer of slecht zicht of bij zeer hoge of lage temperaturen. Controller de boom altijd op afgestorven takken die maar beneden konnen vallen tijdens het omzagen.
Draag antislipveiligheidsschoenen, nauw aansluitende kledij en gehoor-, oog en hoofdbeschering. Draag handschoenen die beschemen gegen vibraties. Aangenomen worden dat het zogenaamde fenomeen van Raynaud, dat de vingers van de persoon in kwestie treft,veroorzaakt kan worden door vibratie en koude. Bleekheid en gevoelloosheid van de vingers. Omdat nichtbekend is vanaf welke minimale belasting deze klachten kennen optreden, raden wij absolut de volgende voorzorgsmaatregelen aan. Houd u warm, vooral hoofd, nek, voeten, enkels, handen en polsen. Las vaker een pauze in, let op een goede doorbloeding door krachtige oefingen met de armen en rook Niet. De kettingzaag要去alijd scherp+zijn en de zaag要去 samen met het beschermsystemeem谈起 vibraties zorgvuldig worden onderhoven. Een botte kettingverhoegt de zaagtijd en wanner een dergelijkketting door het hout worden gedrukt, verhoegt de vibratiebelasting op de handen. Een zaag met losse onderdelen of met beschadigde of versleten vibratiedempers produceert hogere vibraties. De werkduur beperken. Ook wanner al deze voorzorgsmaatregelen in ache worden genomen, kan Niet worden uitgesloten dat uw vingersgevoelloos worden of dat een carpaletunnelsyndroom ontstaat. Daarom要去 bij regelmatig of permanent gezruik van het gereedschap zorgvuldig de staat van handen en vingers in de gaten worden gehonden. Wanner een van de boven beschreiben symptomen zich voordoet, vraag dan onmiddelijk advies aan de arts.
Men dient voorzichtig teijken bij het hanteren van brandstof. Veeg brandstof die gemorst werden weg en verwijder de kettingzaag minstens 3m van de tankplaats alvorens de motor te starten.
Opplaatsen waarbrandstof wordt vermengd, gedecanteerd/bijgevuld of opgeslagen, moeten alle bronnen die vonden of vlammen konnenveroorzaken, worden verwijderd. Rook Niet tijdens het hanteren van brandstof of tijdens het werken met de kettingzaag.
Let er bij het starten van de motor enijdens het zagen op dat er geen andere personen in de buurt van de kettingzaag zich. Er mogen zich geen personen of dieren in het werkbereik bevinden. Bij het inschakelen en de werkking van de kettingzaag moeten kinderen, huisdieren of toeschouwers een afstand van minimaal 10m respecteren.
Begin pas te zagen wanner het werkbereik vrij is, wanner u stabel staat en de vallende stam zeker kunt ontwijken.
Houd de kettingzaag alkijd met beiden handen vast, wanner de motor draait. Omsluit de handgrepen van de kettingzaag stevig met duimen en vingers.
Let er bij het draaien van de motor op dat geen enkel lichaamsdeel in contact komt met de zaag. Controller voordat u de motor start of de ketting geen voorwerpen of personen raakt.
De het met met uitgeschakelde motor, met zaagzwaard en het wetter en geluidsdemper van het lichaam verwijderd worden gedragen.
■ Controller de kettingzaag voor elk gebruik op versleten, losse of verrangen onderdelen. Een beschadigde, fouf eigestelde of onvolledig of Niet vast gemonteerde kettingzaag mag nicht worden gebruikt. Let erop dat de ketting stopt, wonneer het gas gelost worden.

Met uitzondering van de punten die in het gebruikershandboek worden vermeld, mag de kettingzaag enkel worden onderhonden door gekwalificeerd vakpersoneel (bijv. het gebruik van ongeschikte gereedschappen om het vliegwiel te demonteren of om het vliegwiel gegen te houden bij de demonlage van de koppeling kan tot structurele schade aan het vliegwiel leiden, zodate dit uitvaltijdens de werking).
Schakel de motor alttijd uit voordat u de kettingzaag weglect.
U dient uitermate voorzichtig te zichn wanner u kleine takken en scheuten zaagt, omdat kleine deel'tjes in de ketting hunnen verstrikt geraken en gegen de bediener hunnen worden geslingerd.
Wanner u een tak zaagt die onder spanning staat, dient u erop te letten dat u nicht geraakt worden, wanner de spanning opgeheven worden en de tak terugspringt.
De handgrepen moeten altijd droog, schoon en vrij van brandstof of brandstofmengsel zich.
Kijkuit voor de terugslag van de zaag. De terugslag is een opwaartse beweging van het zaagblad die zich voordoet wanner de zaagketting aan het uiteinde van het zaagblad een voorwerp raakt. Een terugslag kan tot gevaarlijk controverlies over de kettingzaag leiden.
Let er bij het transporteren van de kettingzaag op dat de beschermende afdekking voor het zaagblad is aangebracht. Leg het gereedschap veilig wegijdens het transport om schade en letsels te vermijden en om te vermijden dat brandstof uitloopt.
Veiligheidsmaatregelen gegen terugslag

WAARSCHUWING!

Een terugslag kan optreden wanner het uiteinde van het zaagblad een voorwerp raakt of wanner de zaagketting geklemd geraakt tijdens het zagen.

Het aanraken van het uiteinde van het zwaard met een voorwerp kan een bliksemsnelle reactie veroorzaken waar bij het zaagblad maar boven enaar de bediener worden teruuggeslingerd. Bij het inklemmen van de zaagketting boven aan het zaagblad, kan het zwaard snel maar de bediener teruggeduwd worden. Elk van deze reacties kan ertoe leiden dat u de controle over de zaag verliest en dat zware letsels worden veroorzaakt.

Vertrouw Niet alleen op de ingebouwde veiligheidsvoorzieningen van de zaag. Neem bij het gebruik van de kettingzaag bepaalde maatregelen in acht om ongevallen of letsels tijdens de werkzaamheden uit te sluiten.

(1) Wanner u weet hoe een terugslag veroorzaakt worden, kut u het verrassingsmoment verkleinen of uitsluiten. Verrassende gebeurtenissen honden.altijd een ongevalrisico in.
(2) Hanteer de zaag met beiden handen op een veilige manier wanner de motor draait, de rechterhand op deijkenthe handgreep, de linkerhand op de voorste handgreep. Omsluit de handgrepen stevig met duimen en vingers. Door de stevige grip wordt het risico op terugslag verkleind en kan de zaag veilig gehanteerd worden. Versoepel de grip Niet.
(3) Zorg ervoor dat er zich geen hindernissen in het werkbereik bevinden. Vermijd dat het uiteinde van het zwaard in aanraking kommt met een boomstam, tak of andere hindernissen dieijdens het werken met de zaag hunnen voorkomen.
(4) Zagen met hogere motortoerentallen.
(5) Werk nicht hoger dan op schouderhoogte.
(6) Neem de slijp- en onderhoudsinstructies van de fabrikant in acht.
(7) Gebruik enkel de verwangzwaarden en -kettingen die de fabrikant vermeldt of gewijkwaardige artikelen.

MONTAGE VAN ZAAGBLAD EN ZAAGKETTING

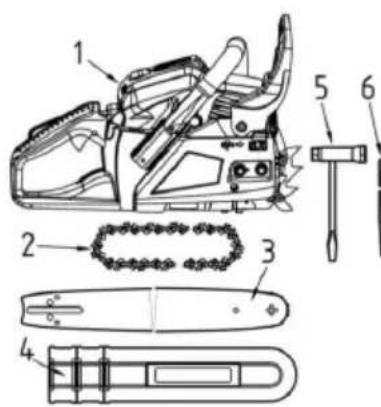

Bij de levering van de kettingzaag zijn standard volgende onderdelen inbegrepen:

(1) Aandrijfeenheid
(2) Zaagketting
(3) Zaagblad (zwaard)
(4) Afdekpaneel van het zaagblad
(5) Steeksleutel
(6)Vijl

Open de verpakking en monteer het zaagblad en de zaagketting als volgt.

WAARSCHUWING!

De randen van de zaagketting zijn zeer scherp. Draag voor de veiligheid beschermende handschoenen.

1 Trek de bescherming maar de voorste handgreep om ervoor te zorgen dat de kettingrem Niet ingeschakeld is.
2 Maak twee moeren (12) los en verwijder verrolgens de afdekking van de koppeling (13) en de afstandhouder.
3 Leg de ketting op het kettingwiel, leg de zaagketting rond het zaagblad en monteer het zaagblad op de aandrijfeenheid. Plaats de kettingspanmoer (8) in het onderste boorgat (7) van het zaagblad, monteer de afdekking van de koppeleng en span de beveiligingsmoeren handvast aan. Let erop dat de stift (9) van de afdekking van de koppeling in het boorgat (10) op de motorbasis.

(7) Boorgat (8) Kettingspanmoer
(9) Afdekking koppeling (10) Boorgat
(11) Afstandhouser (12) Afdekking koppeling
(13) Moeren

Let op de correcte looprichting van de zaagketting.

(1) Bewegingsrichting

1 Monteer het zaagblad en leg de ketting op het blad en het kettingwiel.
2 Plaats de kettingspanmoer in het onderste boorgat van het zaagblad, monteer de afdekking van de ketting en span de beveiligingsmoeren handvast aan.

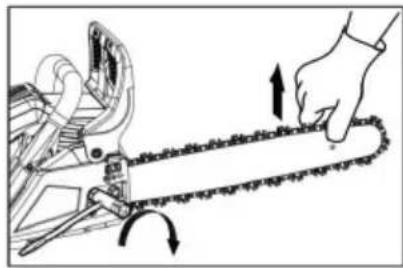

3 Houd het zaagblad met het uiteinde waar boven en stel de kettingspanning in door de spanschroef te draaien tot de spanriemen de onderkant van het blad net aanraken.
4 Houd het zaagblad met het uiteinde maar boven en draai de moeren vast (12-15 Nm). Beweeg verwolgens de ketting met de hand en controllerer of deze zonder schokken of stoten beweegt en de juiste spanning heeft. Pas de spanning van de ketting aan indien nodig. De afdekking要去 weggenomen zich.

5 Draai de spans Schroef vast.

(1) Losmaken
(2) Aanspannen
(3) Kettingspanschoef

！

LET OP!

De juiste kettingspanning is uiterst belangrijk. De verkeerde spanning kan vroegtijdige slijtage van het zaagblad veroorzaken of ertoe leiden dat de ketting vaak loskomt. Vooral met een neue ketting要去 voorlichtig worden omgesprongen, waar deze nog kan rekken wanner ze voor het eerst worden gebruikt. De boomklauw hoort bij de kettingzaag. Voor het eerste gebruik要去 dieze aan de kettingzaag worden geschroefd. De klauw要去 met twee schroeven aan de voorkant van de kettingzaag worden bevestigd.

BRANDSTOF EN KETTINGOLIE

BRANDSTOF

De motoren worden gesmeerd met een speciale olie voor gekoelde 2-takt benzinemotoren. Wanner dergelijke olie Niet verkrijgbaar is, dan moet olie met antioxidant-toevoeging voor gekoelde 2-takt motoren worden gebruikt.

AANBEVOLEN MENGSEL BENZINE 40 : OLIE 1

(JASO FC of ISO EGC voor gekoelde tweetaktmotoren). Deze motoren zijnGPCertificeerd voor werking met loodvrije benzine.

WAARSCHUWING!

De brandstof islicht ontvlambaar. Rook Niet in de buurt van brandstof en vermijd vlammen en vonden.

LET OP!

1 BRANDSTOF ZONDER OLIE (RUWE BENZINE) - Leidt heel snel tot zware beschadiging van de interne motoronderdelen.
2 OLIE VOOR 4-TAKT MOTOREN of WATERGEKOELDE 2-TAKT MOTOREN - Kan leiden tot verruiling van de bougies, sluiten van de uitlaatopeningen of vastkleven van zui-gerveren.

HET BRANDSTOFMENGSEL SAMENSTELLEN

1 Meet de hoeveelheden benzine en olie af die moeten worden vermengd.
2 Doe een beetje benzine in een schone, goedgekeurde brandstoftank.
3 Giet de olie er volledig bij en roer goed.
4 Voeg de overige benzine toe en roer minimaal een minuut.
5 Breng een eenduidige markings op de buitenkant van de tank aan om verwisseling met benzine- of andere tanks te vermijden.

KETTINGOLIE

Gebruik een speciale olie die heel hetaar door gebruikt kan worden.

Gebruik geen oude olie of gezuiverde olie die de oliepomp kunnen beschadigen.

BEDIENING

DE MOTOR INSCHAKELEN

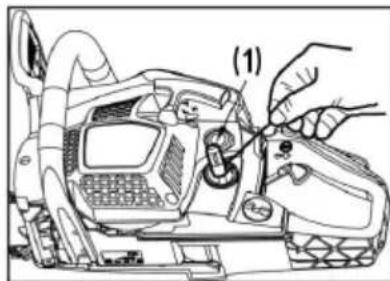

1 Maak het brandstof- en oliereservoirdeksen los en verwijder het. Leg het deksen op een stofvrijpe plaats.
2 Vul de tank van het gereedschap met brandstof en vul de olietank tot een stand van 80% met kettingolie.
3 Draai het brandstof- en oliereservoirdeksel weeer vast en veeg evt. gemorste brandstof weg.
4 Draai de schakelaar op "I".
5 Druk constant op de pompbal tot brandstof in de bal kommt.

(1) Olie (4) Pompbal
(2) Brandstof (5) Luchtklepknop
(3) Motorschakelaar

6 Trek de luchtklepknop maar buiten. De luchtklep worden gesloten en de gashendel staat in de startupitie.

Bij opnieuw starten onmiddelijk na het uitschakelen van de motor. De luchtklep openen.

Nadat de luchtklepknop waar buiten werk getrokken, keert deze Niet更是 terug in de bedrijfsstand, ook wonneer de gashendel of de knop met de vinger ingedrukt worden. Wanner de luchtklepknop terug in de bedrijfsstand zou keren, moet inplaats waarvan de gashendel worden ingedrukt.

1 Het afdekpaneel van de voorste handgreep waar voor enaar beneden duwen om de kettingrem te bedieren.
1 Houd de zaag vast gegen de grond en trek stevig aan het starttouw.

1 Druk de gashendel in zodra de ontsteking plaatsvindt, zodate de lucht-klepknop terugkeert in de bedrijfsstand en start de motor met de handgreep van de startinrichting.
2 Trek het afdekpaneel van de voorste handgreep waar de handgreep toe omhoog om de rem los teCTX. Laat verrolgens de motor met Lichtjes uitgetrokken gashendel warmlopen.

WAARSCHUWING!

Controller voordat u de motor start of de ketting geen voorwerpen of personen raakt. Let er telkens wonneer u inschakelt op dat de kettingrem ingedrukt is.

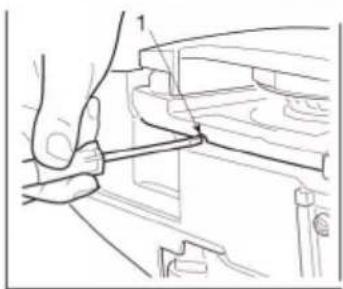

OLIETOEVOER CONTROLEREN

Laat na het starten van de motor, de ketting met een gemiddelde spelheid lopen en controllerer of kettingolie verneveld worden zoals op de afbeeling.

De kettingoliestroom kan worden gewijzigd met behulp van een schroevendraier die in de opening onder op de koppelingszijde moet worden ingevoerd. Pas de kettingolie aan conform de werkomstandigheden.

(1) Verstelschroef voor de kettingoliestroom

Draai de verstelschroef gegenwijzerzin - verhoog de oliestroom

Draai de verstelschroef wijzerzin - beperk de oliestroom.

LET OP!

Wanner de brandstof op is, moet het oliereservoir vrijwel leeg zich. Telkens wanner brandstof worden bijgevuld, moet ook het oliereservoir worden bijgevuld.

DEWERKING VAN DE KOPPELING CONTROLEREN

Vóor elk gebruik moet worden gecontroleerd of de ketting Niet beweegt wanner de kettingzaag stationair draait.

WAARSCHUWING!

Tijdens het gebruik moet de kettingzaag met beiden handen worden vastgehonden, met de linkerhand op de voorste en de recht-erhand op dechterste handgreep, ook wonneer de bediener linkshandig is.

KETTINGREM

De kettingrem stopt de ketting onmiddelijk wonneer de kettingzaag bij een terugslag terugkaatst.

Normaal gezien worden de rem automatisch bediend door inertia. Deze kan ook handmatig worden bediend, wonneer de remhendel (voorst handgreepbescherming) maar voor enaar beneden worden geduwd.

Wanner de rem worden bediend, kommt een witte kegel uit de basis van de remhendel tevoorschijn. (1) Voorste handgreep (2) Loslaten (3) Rem (4) Voorste handgreepbescherming

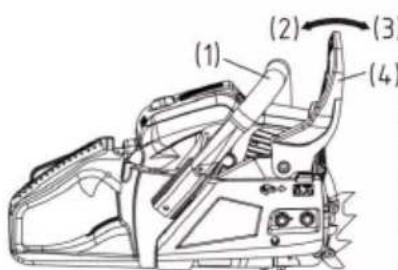

Om de rem los teCTX, dient de Voorste handgreepbescherming naar de Voorste handgreep omhoog te worden getrokken tot een klikgeluid klinkt.

WAARSCHUWING!

Wanner de rem reageert, de gashendel loslaten om het motortoerental te beperken. Bij continue werkig met aangetrokken rem produeert de koppeling warmte die storingen kan veroorzaken.

De storingsvrije werkig van de rem要去 dagelijks worden gecontroleerd.

Dit dient men als volgt te doein:

1) Schakel de motor UIT.
2) Houd de kettingzaag horizontaal, LAST de Voorste handgreep los, raak met het uiteinde van het zaagblad een stronk of een stuk hout aan en controllerer of de rem reageert. De remkracht hangt af van de grootte van het zwaard. Wanner de rem Niet reageert, contacteert u de klantendienst van onsze dealers.

Wanneer de kettingzaag worden gezebruikt bij temperaturen van 0 - 5 °C en hoge luchtvochtigheid, kan ijs ontstaan in de carburateur; dit kan een invloed hebben op het motorvermogen of op de perfecte werking van de motor.

(1) Cilinderdeksel (2) Zonnestraal-symbool (3) Sneeuw-symbool (a) Normaalbedrijf (b) Vriesbeschermingmodus Dit product is uitgerust met een verluchtingsklep rechts aan het cilinderdeksel, langs waar warme lucht maar de motor worden gevoerd en ijsvorming vermeden kan worden. Onder normale omstandigheden moet de zaag in normaalbedrijf worden gebruikt, d.w.z. de ingestelde bedrijfsmodus bij de levering. Wanner erECHter gevaar van ijsvorming is, moet voor het gebruik de vriesbeschermingmodus worden ingeschakeld. Wanner de zaag verdier worden gezrukt in de vriesbeschermingmodus, hoewel de temperaturen wee tot de normale waarden zijn gestegen, kan dit een invloed hebben op het starten of de werkung van de motor;aarom要去 de ketting steeds weein normaalbedrijf worden geschakeld van zodra het ijsvormingsgevaar is geweken.

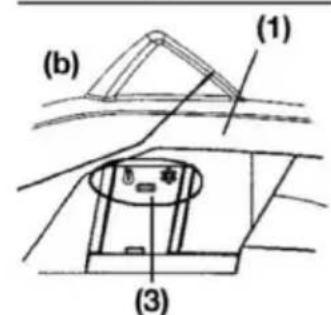

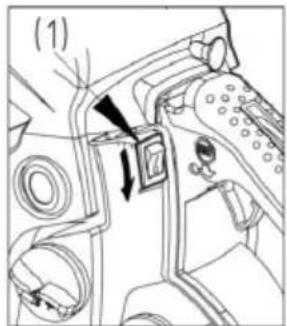

DE BEDRIJFSMODUS WIJZIGEN

(1) Cylinderdeksel
(2) Luchtklepknop
(3) Ijsvormingskap

1 Schakel de motor uit met de motorschakelaar.

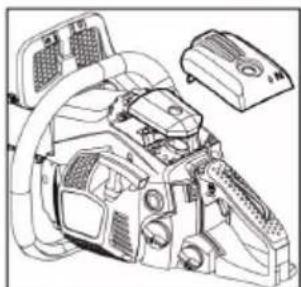

2 Verwijder het deksel van het luchtfilter en het luchtfilter, neem vertologens de luchtklepknop van het cilinderdeksen.
3 Maak de bevestigingschroeven van het cilinderdeksel los (dit+zijn de drie schroeven aan de binnenkant en een schroef aan de buitenkant van het deksel) en verwijder het cilinderdeksel.
4 Druk de ijsvormingskap op de rechterkant van het cilinderdeksel waarbeneden met de vinger en verwijder de kap.
5 Stel de ijsvormingskap zo in dat het sneeuw-symbolaal hier boven wijst enplaats de kap waar in het cilinderdeksel.
6 Monteer het cilinderdeksel wee en plaats alle andere onderdelen ook wee in hun juiste positie.

DE MOTOR AFSTELLEN

1 Laat de gashendel los en LAST de motor enkele minuten stationair draajen.

2 Zet de schakelaar op "O" (STOP).

(1) Motorschakelaar

ZAGEN

WAARSCHUWING! Vooraleer u met de v

Vooraleer u met de werkzaamheden begint, moet u het hoofdstuk "Veiligheidsinstructies voor het gebruik" lezen; de zaag moet eerst op eenvoudige stammen worden getest. Zo kurz u gemakkelijker vertrouwd geraken met de zaag.

Neem aktijd de veiligheidsvoorschriften in acht die het gebruik van de kettingzaag eventueel konnen beperken.

Neem steeds de veiligheidsvoorschriften in acht. De kettingzaag mag enkel worden gebruikt om hout te zagen. Deze mag niet worden gebruikt om andere materialen te bewerken. Vibraties en risico op terugslag zich bij andere materialen verschillend en de veiligheidsvoorschriften worden dan misschien Nieteer nageleefd. Gebruik de kettingzaag nicht als hefboom om voorwerpen op te tillen, te bewegen of te scheiden. Breng deze Niet aan op vaststaande staanders. Gereedschappen of andere toestellen die Niet overeenstemmen met de gegevens van de fabrikant, mogen Niet op de aftakas worden aangesloten.

De zaag mag Niet met kracht in de snede worden geduwd. Bij bedrijf met volgas is slechts weinig druk vereist voor het werk.

De zaag要去 dagelijks voor elk gebruik en na elke val of andere inciden- denten worden gecontroleerd op schade.

Wanner de motor op hoge toeren wordt gedraaid wanner de ketting klem zit in een snede, kan dit de koppeling beschadigen. Wanner de zaagketting klem zit in de snede, probeer deze dan nicht met geweld los te krijgen, maar gebruik een wig of een hefboom om de snede te openen.

De zaag is uitgerust met een kettingrem die de ketting bij correct gebruik bij terugslag uitschakelt. De werkking van de kettingrem要去 voor elk gebruik worden gecontroleerd; hiervoor要去 de zaag gedurende 1 of 2 seconden met volgas lopen en要去 de voorste handbescherming maar voor worden geduwd. De ketting要去 dan onmiddelijk stoppen en de motor draait op volle toeren verder. Wanner de ketting enkel met vertraging of helemaal Niet stopt,要去en voor het gebruik de remband en de koppelingsstrommel worden verrangen.

Het is uiterst belangrijk om voor elk gebruik van de zaag de kettingrem te controleren op perfecte werkung en de ketting op voldoende scherpte, om het risico op terugslag onder controle te houden. Veiligheidsvoortzieningen verwijderen, ongeschikt onderhoud of een foutieve verranging van zwaard of ketting kuren het risico op ernstige letsels door terugslag van de kettingzaag verhogen.

Vallen

1 De valrichting要去en bepaald aan de hand van de windverhoudingen, de helling van de boom, de locatie van de zware takken, het verdere werk na het+kappen en andere factoren.
2 Maak het bereik rond de boom vrij en let op een stabiele positie en een veilige weg om te ontsnappen.
3 Voer op de velzijde in de boomstam een valkerf met een derde van zichin kracht uit.
4 Breng aan de tegenovergestelde kant van de valkerf, ie's boven de basisliin van de kerf, een velsnede aan.

WAARSCHUWING!

Arbeiders die in de buurt werkken,要去en eventueel gewaarschuwd worden voor het gevaar tijdens het happen.

(A) Valkerf
(B) Velsnede

Omzagen en snoeien

WAARSCHUWING!

1 Zorg er alkijd voor dat u veilig staat en let op de stabiliteit van deBoom.
2 Houd er rekening mee dat een omgezaagde stam kan weg- rollen.
3 Lees de aanwijzingen in het hoofdstuk "Veiligheidsinstru-ties voor het gebruik" om een terugslag van de zaag te ver-mijden. Controlleroor de aanvang van het werk de richting van de buigkracht in de stam die u wilt omzagen. Stop met zagen telkens in de tegenovergestelde richting van de buigrichting zDat het zaagblad Niet vastgeklemd geraakt in de snede.

Een nicht gedragen boomstam zagen

Zaag de stam tot in de helft door, draai de zaag om en beeindig de snede langus de andere kant.

Een gedragen boomstam zagen

Zaag in bereik A op de afbeelding hierboven met een derde van de kracht van onder maar boven en cervolgens de rest van bovenaar onder. In bereik B zaagt u met een derde van de kracht van bovenaar beneden en cervolgens van benedenaar boven.

Een gevelde stam snoeien

Controleer eerst de buigrichting van de tak. Maak verwolgens een vlakke snede in de gecomprimeerde snede opdat de tak Niet scheurt. Zaag door vanuit de gespannen kant.

WAARSCHUWING!

Houd er rekening mee dat de doorgezaagde tak kan terugsprin-gen.

Kappen

Eerst van onder maar boven snijden, cervolgens van het uiteinde maar beneden.

WAARSCHUWING!

1 Zorg dat u veilig staat of gebruik een ladder.
2 Werk Niet buiten uw veilige reikwijdte.
3 Werk nicht hoger dan op schouderhoogte.
4 Houd de zaag altijd met beiden handen vast.

WAARSCHUWING!

Bij het werknen aan stammen moet de boomklauw algijd worden aangebracht. De boomklauw worden met behulp van dechterste handgreep in de stam gedrukt. Duw verwolgens de voorste handgreep in de richting van de snijlengte. De klauw要去 vt. als leiding voor de verdere zaagwerkzaamheden in de positie blijven. Bij het zagen van bomen en ditke takken verhoogt het gebruik van de boomklauw uw verilgheid. Deze vergemakkelijk ook het werk en verlaagt de vibratiebelasting.

Bij hindernissen:tussen het te zagen materiaal en de kettingzaag, moet de zaag worden uitgeschakeld. Wacht tot deze volledig uitgeschakeld is.Draag veiligheidshandschoenen en verwijder de hindernis.Neem de aanwijzingen in het bijbehorende hoofdstuk voor de montage van de ketting in acht, wanner de ketting moet worden verwijderd. Na de reiniging en een neue montage moet een testrun volgen. Bij vibraties of mechanische geluiden, werkt u Niet verder met de kettingzaag en neemt u contact op met uw dealer.

ONDERHOUD

WAARSCHUWING!

Vóor elke reiniging, inspectie of reparatie van het gereedschap moet ervoor worden gezorgd dat de motor uitgeschakeld en afgekoeld is. Klem de bougie af om een ongewenste ontsteking te vermijden.

Neem de aanwijzingen in acht voor regelmatig onderhoud, Voorbereidingen voor het gebruik en dagelijkse onderhoudsroutine. Ondeskundig onderhoud kan het gereedschap zware schade berokkenen.

Verzorging na elk gebruik.

1. Luchtfilter

Stof op het filteroppervlak kan worden verwijderd door het filter op een hard vlak uit te kloppen. Om het filterweefsel schoon te makeen, moeten de twee filterhelften worden gescheiden en het filterweefsel met een borstel worden gereinigd. Bij het gebruik van persluucht要去 u.altijd van binnenaar buiten blazen. Om deze samen te voegen, moeten de filterhelften aan de rand worden samengedrukt tot ze hoorbaar vastklikken.

2. Olieansluiting

Demonteer het zaagblad en controller de olieaansluiting op vuil.

(1) Olieaansluiting

3. Zaagblad (zwaard)

Verwijder bij gedemonteerd zaagblad het zaagsel uit de groef/sleuf en de olieansluiting.

Smeer het kettingwiel langus de smeerstofaansluiting aan het zaagbla-duiteinde.

(1) Olieaansluiting
(2) Smeerstofaansluiting
(3)Kettingwiel

4. Overige

Controleer het gereedschap op verlies van brandstof en losse bevestigingen, alsook op schade aan de grotere onderdelen, vooral aan de dichtingen van de handgrepen en de houder van het zaagblad. Schade要去 worden verholpen vooraleer u de kettingzaag een volgende keer gebruikt.

Regelmatige onderhoudswerkzaamheden

1. Cilinderribben

Stofophopingen:tussen de cilinderribben leiden tot oververhitting van de motor. Controleer en reinig de cilinderribben regelmatig; hiervoor moeten het luchtfilter en het cilinderdeksel worden verwijderd. Let er bij de montage van het cilinderdeksel op of de draden en hulzen van de schakelaar juist gelegd zich.

2. Brandstofffilter

(a) Trek het filter met een draadhaak uit de vulopeningen.
(1) Brandstofffilter
(b) Ontmantel het filter en spoel hem af of cervang hem.

WAARSCHUWING!

Na het ontmantelen van het filter, houdt u het einde van de zuigbuis met een tang vast.
Let er bij het monteren van het filter op dat er geen filter-vezels of stof in de zuigbuis geraken.

3. Bougie

Reinig de elektroden met een staalborstel en stel de spleet indien nodig wee por 0,65 mm in.

Bougietype: NHSP LD L8RTF of CHAMPION RCJ7Y of NGK BPMR7A

4. Kettingwiel

Controleer op scheuren en zware beschadiging die de kettingaandrijving können verstoren. Vervang het kettingwiel bij hevige slijtage. Monteer nooit een neue ketting op een versleten kettingwiel of een versleten ketting op een nieuw kettingwiel.

5. Schokdempers voor en awhile

Vervangen wanner het vastgeleefde deel losgekomen is of het rubberen deel scheuren vertoont. Vervangen wanner de stopbauten op de binnenkant van het metalen onderdeel van deijkenste schokdempo verschijnen en de speling van het metalen onderdeel verhoogd is.

WAARSCHUWING!

Gebruik enkel verrangonderdelen die in dit handboek vermeld worden. Het gebruik van andere onderdelen kan ernstige letsels veroorzaken.

ONDERHOUD VAN ZAAGKETTING EN ZAAGBLAD

Zaagketting

WAARSCHUWING!

Voor een onberispelijke en veilige werkig moeten de kettingschakels scherpহn.

Naslijpen is vereist wanner:

het zaagsel fijn poeder wordt
het inbrengen van de zaag meer kracht vereist dan normalaal
de snede nicht recht loopt
de vibraties sterker worden
het brandstofverbruik verhoogd is

Voorschriften voor de instelling van de kettingschakels:

WAARSCHUWING!

draag veiligheidsschoenen.

Voor het vijlen:

Controleren of de zaagketting beveiligid is.
Controleren of de motor isuitgeschakeld.
Gebruik een Ronde vijl met de geschikte groote voor uw ketting.

Kettingtype:

BKS 3835: Oregon 91P
BKS 4040: Oregon 91P

Vijlgrootte: 5/32" (4,0 mm) voor 91P Plaats de vrij op de kettingschakel en druk deze recht maar voor. Houd de vrij in de getoonde positie.

Controleer na het slijpen de dieptemaat van elke kettingschakel en vijl op de juiste maat zoals op de afbeelding.

WAARSCHUWING!

De voorkant要去 zorgvuldig afgerond zich om het risico op een terugslag of een breuk van de spanriem te verminderen.

Let erop dat alle kettingschakelsdezelfde lenghtes en snijhoeken hebben, zoals op de afbeelding.

Kettingtype	Vijldiameter Kophoek Ondersnijhoek			Kophellings-hoek (55°)	Dieptemaat
	Draaihoek van het ge-reedschap	Hellingshoek van het ge-reedschap	Zijwaartse hoek
91P 5/32" 30° 0° 80° 0,025"
95VPX 3/16" 30° 10° 80° 0,025"
Dieptemaat Vijl

Zaagblad (zwaard)

Draai het zaagblad af en toe om, voor een gelsejkmatige slijtage.
Het zwaardblad moet algtd vierkantig+zijn. Controleer het zwaardblad op slijtage. Leg een liniaal gegen het blad en de buitenkant van een kettingschakel. Wanner er zich een afstand bevindt tussen de beiden punten, is het blad in orde. Anders is het blad versleten. Dit要去 dan worden gerepareerd of verrangen.

(1) Linial (2) Afstand (3) Geen afstand

(4)Ketting helt

WAARSCHUWING!

De tabel bevat een lijst van alle möglichke combinaties:tussen zaagblad en ketting met vermeling van de combinaties die voor de kettingzaag in kwestie geschikt+zijn en die gemarkeerd,zijn met **.

Verdeling Zaagblad (zwaard) Zaagketting Model kettingzaag
Inch Lengte in inch/cm	Groef-breedte in inch/cm	Code Code BKS 3835 BKS 4040
3/8" 14"/35 cm 0,050"/1,3 mm	Oregon 140SDEA041	Oregon 91P053X	*
3/8" 16"/40 cm 0,050"/1,3 mm	Oregon 160SDEA041	Oregon 91P057X				*

Bij een verranging mogen enkel de bovenvermelde zaagbladen en kettingen worden gezruikt. Bij verboden combinaties bestaat het risico van ernstige letsels en beschadiging van het gereedschap.

OPSLAG

1 Maak het brandstofreservoir leeq en LAST de motor draaien tot de brandstof op is.
2 Maak het oliereservoir leeg.
3 Reinig de hettingzaag.
4 Bewaar het gereedschap op een droge locatie, buiten het bereik van kinderen.

AFVALVERWIJDERING EN MILIEUBESCHERMING

Restanten van kettingsmeerolie of 2-takt mengsel mogen nooit in de riolering, de afvoerkanalen of in de bodem terechtkomen; deze要去en volgens de voorschriften en milieuuviendelijk worden verwijderd, bijv. maar een inzamelpunt van schadelijke stoffen of een stortplaats worden gebracht.

Wanneruw gereedschap op een bepaald ogenblick onbruikbaar wordt of u het nicht meer nodig heb, gooiet dan niet bij het huishoudelijk afval, maar verwijder het volgens de geldende milieuvoorschriften. Maak de olie-/smeerstof- en brandstofreservoirs zorgvuldig leeg en breng eventuele restanten maar een

inzamelpunt voor schadelijke stoffen of een stortplaats. Gooi ook het gereedschap zich weg via een geschikt inzamel-/recyclingpunt. Hierbij konnen kunststof en metalen onderdelen worden geschienen en gerecycleerd. Informatie over het weggooien van materiaalen en gereedschappen krijgt u bij uw lokale overheid.

HANDLEIDING VOOR DE FOUTOPSPORING

PROBLEEM OORZAAK OPLESSING
1) StartproblemenWAARSCHUWING!Controleer of de ijs-bestrijding nicht is in-geschakeld.	■ Controleer de brandstof op water en geschikte mensel-bestanddelen	■ Vervang door de geschikte brandstof
	■ Controleer of de motor nicht "verzopen" is	■ Verwijder de bougie en LASTe drogenTrek dan opnieuw aan de star-tinrichting zonder luchtklep
	■ Controleer de ontsteking Vervang de bougie
2) Defect / ontoreikendeacceleratie / onregelmatigstationair draaien	■ Controleer de brandstof op water en geschikte mensel-bestanddelen	■ Vervang door de geschikte brandstof
	■ Controleer het lucht- enbrandstofffilter op verruiling	■ Reinigen
	■ Controleer deinstelling van de carburateur	■ Stel de naalden opnieuw in
	■ Controleer de oliekwaliteit Vervangen3) Er komt geen olie uit
	■ Controleer het oliekanaal en de -aansluitingen op verrui-ling	■ Reinigen

Hebt u de indruk dat het gereedschap andere onderhoudsingrepen nodig heeft, neem dan contact op met een erkende klantendienst in uw regio.

TECHNISCHE GEGEVENS

Type BKS 3835 BKS 4040
Art.-nr. 113 185 113 186
Cylinderinhoud 37,2 cc 40,1 cc
Max. motorvermögen 1.2 kW 1.5 kW
Lengte Zaagblad (OREGON)	35 cm140SDEA041	40 cm160SDEA041
Bruikbare snijlengte 33 cm 37 cm
Zaagketting (OREGON) 91P053X 91P057X
Mesdkte 1,27 mm 1,27 mm
Steek-kettingwiel	3/8	3/8
Aantal tanden aandrijfset	6z /6T	6z /6T
Kettingrem	ja	ja
Onbelast toerental	3100 ± 300 omw/min	3100 ± 300 omw/min
Maximaal toerental (met snijmecha-nisme)	11000 omw/min	11000 omw/min
Maximale kettingsnelheid	21 m/s	21 m/s
Grootte brandstoftank	390 ml	390 ml
Grootte kettingolietank	210 ml	210ml
Brandstofmengselseverhouding	40:1	40:1
Nettogewicht zonder ketting en zaagb-lad, met lege reservoirs	4,6 kg 4,6 kg
Brandstofverbruik bij maximaal motor-vermögen	450 g/KWh	450 g/KWh
Geluidsvermögens niveau LWA (EN ISO 11681) (K=3)	108,4 dB(A)	110,1 dB(A)
Geluidsdrukniveauu LWA (EN ISO 11681) (K=3)	97,6 dB(A)	99,5 dB(A)
Max. vibratieacceleratie a_vhw(K=1,5)
Voorste handgreep 6,2 m/s	2	8,5 m/s2
Achterste handgreep	11,3 m/s2	9,0 m/s2
Gegarandeerd geluidsvermögensiveauu LWA(2000/14/EC+2005/88/EC)	112 dB(A)	113 dB(A)

GARANTIE

Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijkke termijn voor garantieaansprakenaar once keuze door reparatie of een vervangende levering.Deze garantietermijn worden bepaald door de wetgeving in het land, waar het apparaat is gekocht.

Onze garantietoezegging geldt enkel bij:

correcte behandeling van het apparatus
inachtneming van de bedieningshandleiding
gebruik van originele reserveonderdelen

De garantie vervalt bij:

pogingen tot reparatie van het apparaat
technische wijzigingen aan het apparaat
gebruik dat nicht in overeenstemming is met de bestemming

Uitgesloten van de garantie zijn:

lakschade die is veroorzaakt door normale slijtage
slijtageonderdelen, die op de kaart met reserveonderdelen zich gekenmerkt met de omkadering [xxx xxx (x)]
verbrandingsmotoren (hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabrikant)

De garantiepiode begint op de aankoop door de eerste eindgebruiker. Bepalend is de datum van het ontvangstbewijs. Bij garantieaanspraken kurz u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur o f de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijkke aanspraken bij gebreken van de koper gegenover de verkoper onverkort van kracht.

EG-CONFORMITEITSVERKLARING

Hiermee verklaren wij, dat dit product, in de door ons in het verkeer gebrachte uitvoering, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen, EU-veiligheidsnormen en de productspecifieke normen.

Product Fabrikant Gevolmachtigde

Kettingzaag

AL-KO Geräte GmbH

Andreas Hedrich

Geharmoniseerde normen

Ichenhauser Str. 14

Ichenhauser Str. 14

G4104105

D-89359Kotz

D-89359Kotz

gemeten /gegarandeerd

BKS 3835 - 108 / 112 dB(A)

BKS 4040 - 110 / 113 dB(A)

Conformiteitsbeoordeling

2000/14/EC bijlage V

Typeonderzoek volgens GSPG

4 BM 1027 MSR Aangemelde instantie
