BRUKSANVISNING BKS 3835 AL-KO

(1) Bevagelsesretning

Start med at save nedefra og op, aflsut med at save oppefra og ned.

ADVARSEL!

5. Stddempere foran og bagved

Sorg for, at haver enkelt tand har samme laengde og skarevinkel som vist.

Kædetype	Fildiameter Ryttervinkel Faldevinkel			Hovedvin- kel (55°)	Dybde- standard
	Filevinkel Stødvinkel /Egvinkel
91P 5/32" 30° 0° 80° 0,025"
95VPX 3/16" 30° 10° 80° 0,025"
Dybdemål Fil

Svaerd

Sette pa sverd og sagkjede 311

Drivstoff og kjedeolje 312

Drift 314

Saging 317

Vedlikehold 319

Vedlikehold av sagkjede og sverd. 321

Lagring 323

Deponering av avfall og beskyttelse av miljøet 323

Feilsøking 324

Spesifikasjoner 325

Garanti 326

EF samsvarserklaring. 326

OBS!

Instruksjoner som befinner seg i advorslene i dette handboken merket med et symbol er kritiske punkter som det må tas hensyn til for Å unngå potensielt alvorlige personskader, og derfor må du lese alle slike instruksjoner nøye og følge dem.

OBS!

Dette symbolet indikerer instruksjoner som må følges forå unngå ulykker som kan före til alvorlige persorskader eller ha dødelig utfall.

OBS!

Dette symbolet indikerer instruksjoner som må følges, i motsatt fall fører det til mekanisk feil, havari eller skade.

OBS!

Les instruksjone noye. Gjor deg kjent med betjeningselementene, slik at du kan betjene enheten pa en sikker mate. Oppbevar alltid donne braupsanvisningen sammen med kjedesagen.

OBS!

Fare for horselsskader!

Under normale driftsbetingelser kan ditte Produktet utsette brukeren for et stynivå på 80 dB(A) aller mer.

Kjedesagen skal holds med høyre hand pa det bakre handtaket og venstre hand pa det fremre handtaket.

OBS!

Stoybeskyttele!

Følg lokale forskrifter nár du bruker encheten.

TILTENKT /IKKE TILTENKT BRUK

Kjedesagen kan brukes på trestammer, firkantvirke og til ä sage grener, avhengig av hva som kan kuttes. Den mä kun brukes på materialer av tre. Egnet personlig verneutstyr (PPE) iht. braksanvisingen må brukes. Alle andre programmer vi. Profesjonell trepleie innenfor treet utelukkes f. eks spesielt. Brukeren/operatøren (ikke produsenten) er ansvarlig for materielle skader eller personskader som følege av feil bruk. Egnede sagkjeder/sverdkombinasjoner kan brukes som beskrevet i braksanvisingen kun for maskinen. Til tiltenkt bruk hörer ögså at man er oppmerksom på sikkerhetsreferansene, samt driftsinstrukt-sene i braksanvisingen. Personer som brukerprodukter må gjøre seg kjent med det, og tenke over alle mulige farer. I tillegg må gjeldende regler for forebygging av ulykker overholds til minste detailj. Andre generelle regler innenfor industrimedisin og sikkerhet må overholds. Endringer på maskinen utelukker hjelp fra produsenten og skader som følge av dette og fører til at garantien opphører. Dette utstyret er laget for bruk i private hager.

ADVARSEL!

Henvises til nasjonale forskrifter for bruk av motorsager! (Fungerer sikkerhet, miljo)

FJERNE RESTER

Selsemverktoyetbrukesrkitig,vildetalltidvareforbundetmeden vissfarebrukedet,dettekanikke utelukkes.Pa grunn av verktoyets type og konstruksjon kan folgLende potensielle farer oppsta:

Kontakt med den ubeskyttede sagkjeden (kutt)
Uventet, plutselig bevegelse av sagsverdet (kutt)
Horselsskader, hvis ikke foreskrevet horselsvern brukes
Innanding av giftige partikler, eksos fra forbrenningsmotoren
Bensin pa huden
Stoy. En viss stoy fra maskinen er/DD unnga. Man ma ha tillatelse til a utfore stoyende arbeid, og det ma begrenses til bestemte tidsperioder. Overhold hvileperioder, og arbeidstiden ma EVT. tilpasses dette. Bruk egnet horselsvern for personlig beskyttelse og for a beskytte personer som arbeider i naerhen
Vibrasjon. Advarsel: Den eksisterende vibrasjonsverdien under bruk av maskinen kan avvike fra det som er angitt i handboken eller fra produsenten. Dette kan skyldes falgende faktorer, for aller under hv er bruk ma man vurdere:

Om maskinen brukes riktig
Om sagemetoden er riktig og hvordan materialet behandles riktig
Maskinen er underlagt gjeldende regelverk
Kutteverktøyet mæ værere skarpt
Handtakene er montert bak de valgfrie vibrasjonshandtakene og er festet til delve maskinen.

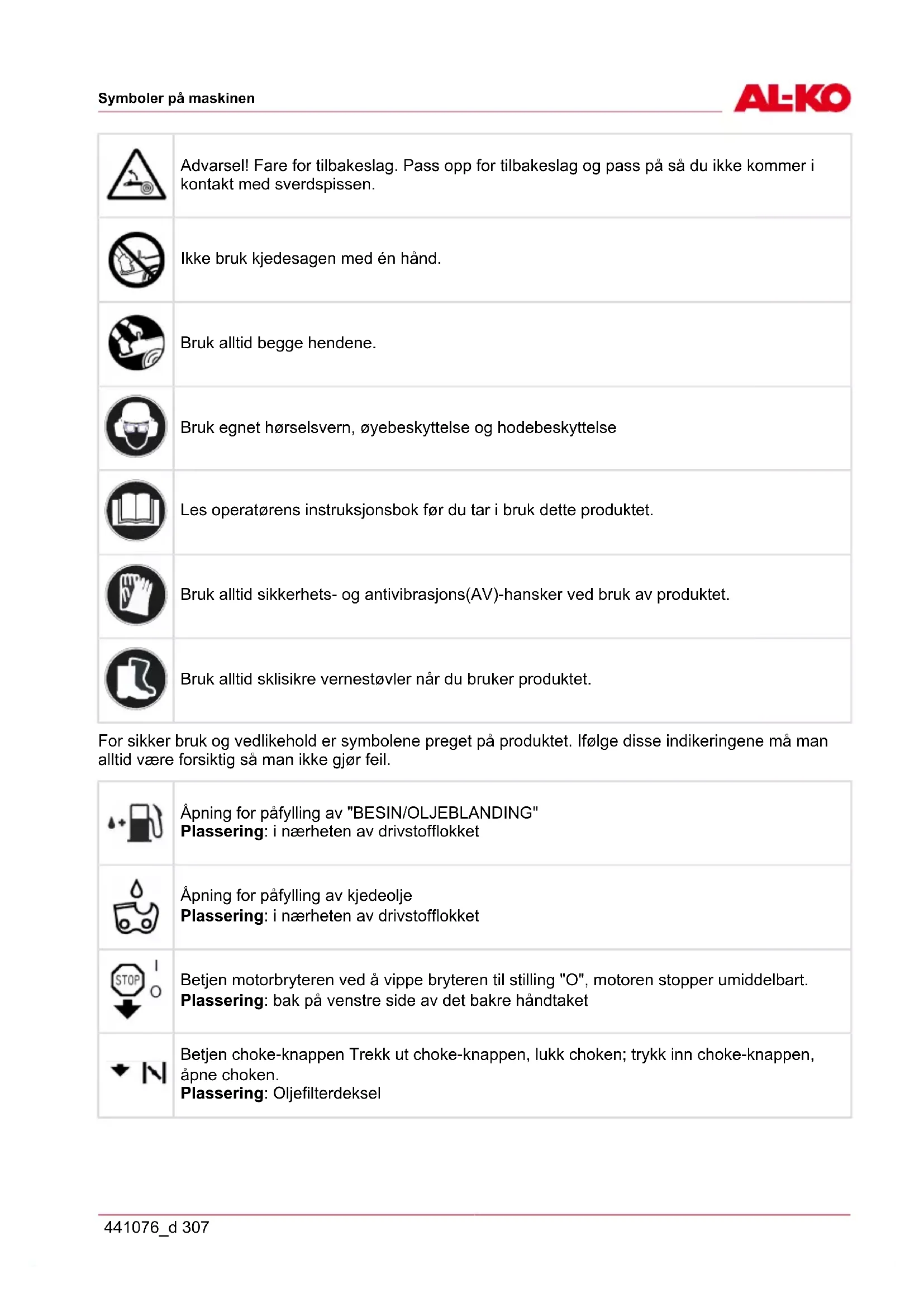

For sikker bruk og vedlikehold er symbolene preget på produktet. Ifolge disse indikeringene ma man alltid�� forsiktig sa man ikke gjør feil.

	Åpning for påfylling av "BESIN/OLJEBLANDING" Plassering: iærhen av drivstoffflokket
	Åpning for påfylling av kjedeolje Plassering: iærhen av drivstoffflokket
STOP↓	Betjen motorbryteren ved øvippe bryteren til stilling "O", motoren stopper umiddelbart. Plassering: bak på venstre side av det bakreHandtaket
↑N	Betjen choke-knappen Trekk ut choke-knappen, lukk choken; trykk inn choke-knappen, øpane choken. Plassering: Oljefilterdeksel
MIN MAX	Justere oljepumpen. Hvis du skurr stangen med en skrutrekker, følger du pilen til "MAX"-posisjon. Dette øker oljemengden. Hvis du skurr til "MIN"-posisjon, renner detindre. Plassering: Bunnen av drivverket
H	Skruen under "H"-stemplet er justeringsskruen for hoy blandingshastighet. Plassering: øverst til venstre på det bakre händtaket
L	Skruen under "L"-stemplet er justeringsskruene for lav blandingshastighet Plassering: øverst til venstre på det bakre händtaket
T	Skruen over "T"-stemplet er justeringsskruene for tomgangshastighet. Plassering: øverst til venstre på det bakre händtaket
←)→	Viser rettingene som kjedebremsen frigjores (hvit pil) og aktiveres (svart pil). Plassering: Foran styreskinne
→	Viser rettingen til sagkjedeinstallasjonen Plassering: Foran styreskinne
112 113	Garantert lydtrykknivå: - 112 dB for BKS 3835 - 113 dB for BKS 4040
	Motor manuell start

FOR SIKKER DRIFT

Bruk sklisikre vernestovler, tettsittende klær og øyebeskyttelse, horselsvern og hodebeskytelse. Bruk antivibrajons(AV)-hansker. Nár man utsettes for vibrasjon og kulde, kan det føre til en tilstand kalt Raynauds syndrom, som angriper fingre til enkelte. Man mister fargen og følelsen i fingre. Følgende forholdsrregler anbefales på det sterkeste fordi man/DDke kjenner hvor lite eksponering som skal til for a utlose lidelsen. Hold deg varm, spesielt hode, nakke, fotter, ankler, hender og handledd. Sorg for god blodsirkulasjon ved a gjore armovelser og ta hyppige pauser i arbeidet, og røyk ikke. Hold sagkjeden skarp, og sorg for at sagen og AV-systemet vedlikeholdes godt. En slv kjede vil øke sagetiden, og nár man presser en slv kjede gjennom tre, vil det øke vibrasjonen som overfores til hendene dine. En sag med lse komponenter ell er med skadde eller slitte AV-buffere vil ogsa ha en tendens til a ha hoyere vibrasjonsnivaer. Begrens arbeidstimene Alle forholdsreglene ovenfor gir ingen garanti for at du okay vil fah hvite fingre erder karpaltunnelsyndrom. Derfor bør kontinueregige og regelmessige brukere føye med tilstanden til hendene og fingre sine. Hvis man har noen av symptomene ovenfor, ma man umiddelbart oppsoke medisinsk hjelp.

Vær alltid forsiktig ved handtering av drivstoff. Tørk opp alt søl, og flytt deretter kjedesagen minst ti (10) fot tre (3m) fra fyllestedet for du starter motoren.

Fjern alle kilder til gnister erler flammer (dvs. royking, apne flammer erer arbeid som kan forarsake gnister) pa steder hvor det blandes, tommes ellr oppbevares drivstoff. Ikke royk mens du handterer drivstoff ellr mens du bruker kjedesagen.

Ikke la andre personer kommt nær kjedesagen nár du starter motoren eller sager et tre. Sorg for a holde andre personer og dyr unna arbeidsomraret. Barn, kjaeledyr og andre personer skal oppholde seg minst 30 fot (10 m) unna nár du starter ell er bruker kjedesagen.

Nar du bærer kjedesagen, skal alltid motoren vare slatt av, sverdet og sagkjeden skal vere vendt bakover og lydpotten skal vare vendt bort fra kroppen din.

Undersok alltid kjedesagen hver gang for bruk med tanke pa slitte, lse erer modifiserte deler. Man skal aldri bruke en kjedesag som er skadet, feil justert ellr his den icke er fullstendig og sikkert sammenmontert. Forsikre deg om at kjedesagen slutter a gara rundt nar gasskontrollspaken frigjores.

All annen service på kjedesagen enn det som er angitt i brukerhandboken skal utfores av kompetent servicepersonell. (hvis det f.eks. blir brukt feil verktoy for a ta av svinghjulet, aller hvis det blir brukt feil verktoy til a holde svinghjulet for a ta av klotsjen, kan det oppsta strukturmessige skader på svinghjulet som kan fore til at svinghjulet faller fra hverandre).

Vær meget forsiktig nár du sager buskas og små tre fordi små greiner kan sette seg fast i sagkjeden og blvippet mot deg ull er fere til at du mister balansen.

Nár du sager en grein som stár under spenning, ma du være forberedt på at den kan sprette tilbake og slå deg+nar spennen i trefibre frigjøres.
Hold handtakene tøre, rene og fri for olje eller drivstoffblanding.
Beskyttelse mot tilbakeslag. Tilbakeslag er oppoverbevegelsen til sverdet som oppstar när sagkjeden på nesen av sverdetkommen ikontakt med et objekt. Tilbakeslag kan fore til at man mister kontrollen over kjedesagen.
Nár du transporterer kjedesagen, ma du forsikre deg om at sverdsliren er på. Plasser sagen trygt under transport for àhindre tap av drivstoff, materielle skader eller personskader.
Tilbakeslags-sikkerhetsregler for brukere av kjedesager

ADVARSEL!

I enkelte tilfeller kan kontakt med tuppen fore til en litt hurtig revers reaksjon, sverdet slas opp og tilbake motBrukeren. Ved a klemme sagkjeden langs toppen av sverdet, kan sverdet bliskjovet raskt tilbake motBrukeren. Begge disse reaksjonene kan fore til at du mister kon-trollen over sagen, noe som igjen kan fore til alvorlige personskader.

Man skal ikke stole fullt og helt på sikkerhetsanordningene som er bygd inn i sagen. SomBruker av en kjedesag mä du iverksette flere ting for at sagejobbene ikke skalende med en ulykke eller personskade.

(1) Nár du har en grunnleggende forståelse for tilbakeslag, kan du redusere eller eliminere overraskelseselementet. Plutselige overraskelser bidrar til ulykker.
(2) När motoren gär, skal du ha et godt tak på sagen med begge hender,øyre harende potbakre handtaket og venstre harende det fremre handtaket. Bruk et solid grep med tomler og fingre rundt handtakene på kjedesagen. Et godt grep vil bidra til a redusere tilbakeslag og opprettholde kontrollen over sagen. Ikke slipp.
(3) Forsikre deg om at området hvor du sager er fritt for hindringer. Pass på at nesen på sverdet ikkekommen borti en stamme, grein eller en annen hindring mens du betjener sa-gen.
(4) Sag med høyt turtall på motoren.
(5) Ikke strekk deg aller sag over skulderhoyde.
(6) Følg produsentens instruksjoner for kvesing og vedlikehold av sagkjeden.
(7) Bruk kun reservesverd og kjeder som er angitt av produsenten aller tilsvarende.

SETTE PÅ SVERD OG SAGKJEDE

En standard sagpakke inneholder artiklene som er vist nedenfor:

(1) Motorenhet
(2) Sagkjede
(3) Sverd
(4) Sverdslire
(5) Pluggnokkel
(6) Fil

Apne esken og sett sverdet og sagkjeden pa motorenheten pa folgende mate.

ADVARSEL!

Sagkjedene har svært skarpe kanter. Bruk beskyttelseshansker for sikkerhets skyld.

1 Trekk beskyttelsen mot det fremre handtaket for a sjekke at kjedebremsen ikke er på.
2 Løsne to muttere (12), ta deretter av kløtsjdekslet (13) og avstandstykket (11).
3 Før kjeden over tannhjulet, og mens du trer sagkjeden rundt sverdet, fester du sverdet til motorenheten. Sett kjeedestrammemutteren (8) inn i det nedre hullet (7) på sverdet, sett deretter på klotsjdekslet, og trekk deretter til festemutteren for hand. Pass på at pinner (9) på klotsjdekslet er satt inn i hullet (10) på motorfestet.

(7) Hull (8) Kjedestrammer-mutter
(9) Klotsjdeksel (10) Hull
(11) Avstandsstykke (12)Kløtsjdeksel
(13) Mutterer

Pass pà at sagkjeden gär riktig vei.

(1) Bevegelsesretning

1 Monter sverdet, og legg deretter sagkjeden rundt sverdet og tannhjulet.

2 Sett kjedestrammemutteren inn i det nedre hullet pa sverdet, sett deretter pa kjededekslet, og trekk deretter til festemutteren for hand.

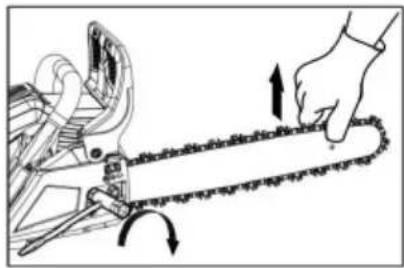

3 Mens du holder tuppen på sverdet, justerer du kjedestrammingen ved à skru strammeskruen til kjeden akkurat berører undersiden av sverdet.

4 Trekk til mutrene mens du holder sverdtuppen opp (12 ~ 15 Nm). Sjekk deretter at kjeden går jevnt og er riktig strammet ved Å bevege den for hand. Juster på nytt ved behov med kjededeekslet løst.

5 Trekk til strammeskruen.

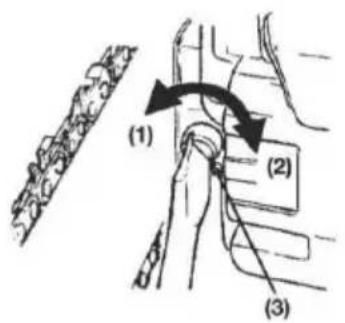

(1)Lsne
(2) Trekk til
(3) Justeringsskrue for kjedestramming

OBS!

Det er svært viktig á passerà at kjeden er riktig strammet. Hvis den er feil strammet, kan det medføre hurtig slitasje av sverdet eller at kjeden løsnerlett. Spesielt hvis man bruker en ny kjede, mA man ta godt varèpà den sider den skal utvides ved første gangs bruk.

Piggen hørertil kjedesagen.Den mä skrues fast til kjedesagen forforste gangs bruk.Fest piggen med to skruer pa framsiden av kjedesagen.

DRIVSTOFF OG KJEDEOLJE

DRIVSTOFF

Motorene smores med olje som er spesielt formulert for bruk av luftkjølt 2-takts bensinmotor. Hvis olje ikke er tilgjengelig, bruker man kvalitet-solje som er tilsatt antioksidant og som er merket for bruk av luftkjølt 2-takts motor.

ANBEFALT BLANDINGSFORHOLD BENSIN 40 : OLJE 1

(JASO FC ell er ISO EGC grade formulert for luftkjolte, to-takts motorer).

Disse motorene er tertifisert for a gà pa blyfri bensin.

ADVARSEL!

Drivstoff er sværtlettantennelig. Ikke røyk eller bruk flamme eller gnister iærheten av drivstoff.

OBS!

1 DRIVSTOFF UTEN OLJE (RABENSIN) - Det vil svært raskt forårsake alvorlige skader på motorens innvendige deler

2 OLJE FOR BRUK AV 4-TAKTS MOTOR ELLER VANNAVK-JOLT 2-TAKTS MOTOR - Det kan före til at pennpluggene blir nedsotet, blokkering av ekssösapningen eller at stempel-ringen sitter fast.

BLANDE DRIVSTOFF

1 Mål ut hvør mye bensin og olje som skal blandes.
2 Ha noe av bensinen i en ren, godkjent drivstoffbeholder.
3 Tøm i all oljen og rist godt.
4 Tøm i resten av bensinen og rist igjen i minst ett minutt.
5 Merk tydelig utenp beholderen for a unnga a blonde sammen med bensin ell er andre beholdere.

KJEDEOLJE

Bruk spezialkjedeolje hele Året.

Ikke bruk spillolje eller gjenvunnet olje som kan medføre skade på oljepumpen.

DRIFT

STARTEMOTOREN

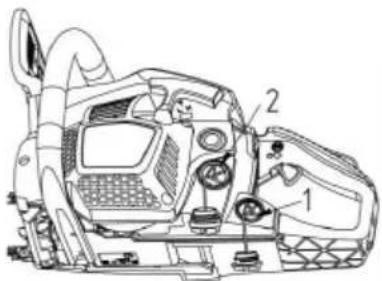

1 Skru av og ta avbensinklokket og sagkjedeoljelokket. Legg lokket pa et stovfritt sted.

2 Fyll drivstoff på drivstofftanken, og fyll kjedeoljen på kjedeol-jetanken til den er 80% full.

3 Skru på bensinlokket og oljelokket og tork opp drivstoff som er sölt rundt produktet.

4 Sett bryteren i stilling "I".

5 Trykk pa fyllebulben til detkommen drivstoff i den

(1) Olje (4) Fyllebulb
(2) Drivstoff (5) Choke-knapp
(3) Motorbryter

6 Trekk ut choke-knappen. Choken lukkes og gassaken stilles deretter i startposisjon.

När man starter på nytt like etter Å ha stoppet motoren. Sett choken i apen stilling.

Når choke-knappen er trukket ut, vil den ikke gå tilbake til kjør-posisjon selv om du trykker gassperren eller trykker ned knappen med fingeren. Hvis du ønsker Å sette choke-knappen tilbake til kjør-posisjon, trykker du på gassperren i stedet.

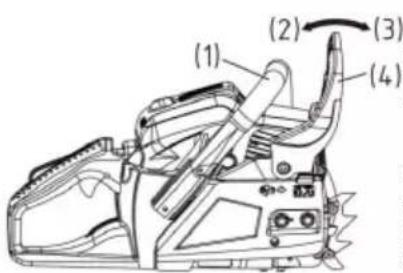

1 Trykk fremre handbeskyttelse ned mot fronten for a aktivere kjedebremsen.
1 Trekk kraftig i storstarteren samtidig som du holder sagen trygt mot bakken.

1 Nár den tenner, trykker du gassperren slick at choken gár tilbake til kjørposisjon og trekker i starthändtaket igjen for a starte motoren.
2 Trekk den fremre handbeskyttelsen mot det fremre handtaket for a frigjore bremsen. La deretter motoren blv varm mens gassen er litt trukket inn.

ADVARSEL!

För du starter motoren, mä du forsikre deg om at kjeden/DD ke kommer i kontakt med noe som helst. Forsikre deg om at kjedebremsen alltid er aktivert fR hver start.

SJEKKE OLJETILFØRSELEN

Nár du har startet motoren, kjører du kjeden ved middels hastighet. Sjekk at detkommen ut kjedeolje som vist i figuren.

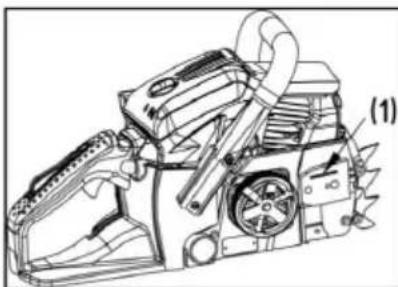

(1) Justeringsaksel for strømning av kjedeolje Vri akslingen mot urviseren - Fet strømning, Vri akslingen med urviseren - Mager strømning.

OBS!

Oljetanken skal vare sa godt som tom nár drivstoffet er oppbrukt. Husk á fylle på oljetanken hver gang du fyller drivstoff på sagen

SJEKKE FUNKSJONEN TIL KLØTSJEN

Hver gang før bruk ma du kontrollere at kjeden ikke beveger seg nár kjedesagen går på tomgang.

ADVARSEL!

När kjedesagen gär, skal den alltid holds fast med begge hender, med venstre hand pa fremre handtak og hoyre hand pa bakre handtak, selv omBrukeren er venstrehendt.

KJEDEBREMS

Kjedebremsen er en anordning som stopper kjeden øyeblinkelig hvis kjedesagen slar tilbake på grunn av tilbakeslag.

Normalt aktiveres bremsen automatisk av treghetskreftene. Den kan och aktiveres manuelt ved á skyve bremsespaken (Fremre handvernet) ned og framover. Nár bremsen er aktivert,kommen det fram en hvit konus fra undersiden av på bremsespaken. (1) Fremre handtak (2) Frigjør (3) Brems (4) Fremre handvern

Under den daglige inspeksjonen ma du huske Å kontrollere at bremsen fungerer.

Slik gjor du:

1) Slà av motoren.

2) Hold kjedesagen vannrett, slipp handen pa det fremre handtaket, sla pa tuppen av sverdet med en stump gjenstand erer en vedskive, og sjekk at bremsen fungerer. Kapasiteten avhenger av storrelsen pa sverdet. Hvis bremsen ikke virker, ma du fä din forhandler til ä undersøke og reparere den.

FORGASSER ANTIFRYS-MEKANISME

När kjedesager brukes ved temperaturer mellom 0 - 5^ og det er høy fuktighet, kan det danne seg isinne i forgassenen, og dette kan igjen före til at motoreffekten reduseres eller at motoren gär ujevnt.

(1) Sylinderdeksel (2) "Sol"-merke (3) "Snø"-merke (a) Normal driftsmodus (b) Anti-frys modus Dette produit har en ventilasjonsluke pa høyre side av sylinderdekslets overflate sik at varmluftkommen til motoren og sik at man dermed hinderer at det danner seg is. Under normale forhold skal produit brukes i normal driftsmodus, dvs. i modusden er stilt pa ved forsendelse.

Men hvis det er mulighet for at ising kan forekomme, skal sagen stilles sik at den gär i anti-frys modus før bruk. Forsett a bruke produktet i anti-frys modus selv om temperaturen har steget og gatt tilbake til normal, noe som kanFore til at motoren ikke starter som den skal eller at den/DDKE fungerer ved normal hastiget, og derfor m du huske a sette sagen tilbake til normal driftsmodus hvis det/DDKE er fare for at ising kan forekomme.

HVORDAN SKIFTE MELLOMDRIFTSMODUSER

(1) Sylinderdeksel
(2)Choke-knapp
(3) Isdeksen

1 Vipp motorbryteren for a sla av motoren.
2 Ta av dekslet på luftfilteret, fjern luftfilteret, og fjern deretter chokeknappen fra cylinderverekslet.
3 Løsne skruene som holder cylinderekslet på plass (dvs. de tre skruene på innsiden og den ene skruen på utsiden av dekslet), og ta deretter av cylinderekslet.
4 Trykk pa isdekslet pa høyre side av cylinderekslet for a fjerne isdekslet.
5 Juster isdekslet sik at "snø"-merket vender oppover, og sett den derretter tilbake til utgangsstillingen i cylinderekslet.
6 Fest sylinderdekslet i utgangsstillingen, og fest deretter alle andere deler i riktig stilling.

STOPPE MOTOREN

1 Slipp gassperren for a la motoren g a pa tomgang i et par minutter.

2 Sett bryteren i stilling "O" (STOPP).

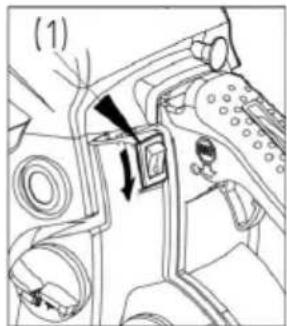

(1) Motorbryter

SAGING

ADVARSEL!

För du forsetter arbeidet, mä du lese avsnittet "For sikker drift". Det anbefales at man Först forsøker á sage enkle stammer. Dette hjelper deg ögså til á blj kjent medproduktet.

Folg alltid sikkerhetsforskriftene som kan begrenseBruken av maskinen.

Følg alltid sikkerhetsforskriftene. Kjedesagen mag kun brukes til a sage tre. Det er forbudt a sage andre typ materialer. Vibrasjoner og tilbakeslag varierer avhengig av materialene, og kravene i sikkerhetsforskriftene overholds ikke. Ikkebru kjedesagen som vektarm for a lofte, flytte eller dele objekter. Ikke las den over feste stativer. Det er forbudt a hekte fast verktøy aller tilbehør på kraftuttak som ikke er spesifisert av produsenten.

Det er ikke ndvendig á tvinge sagen inn i skåret. Tilfør bare etlett trykk nár du kjører motoren med full gass.

Daglig inspeksjon anbefales for bruk og fetter fall aller andre stot for a identifisere betydelige skader aller defekter.

Klotsjsystemet kan bli skadet hvis man ruser motoren med kjeden fastkjørt i et skår. Nå sagkjeden sitter fast i skåret, mæ man ikke forsøke Å trekke den ut med makt, men bruke en kile eller et spett til Å apne skåret.

Beskyttele mot tilbakeslag

Denne sagen er ogsa utstyrt med en kjedebrems som, hvis den funge- rer som den skal, stopper kjeden hvis det oppstar tilbakeslag. Du ma sjekke at kjedebremsen fungerer hver gang for bruk ved a kjore sagen med full gass i 1 uller 2 sekunder og skyve den fremre handbeskyttelsen framover. Kjeden skal stoppe umiddelbart med motoren pa full hastiget. Hvis det tar tid for kjeden stopper, ellr hvis den icke stopper, ma bromsebandet og klotsjtrommelen skiftes for bruk.

Det er svært viktig at man før bruk kontrollerer at kjedebremsen fungereer som den skal, og at kjeden er kvass for a opprettholde sagens tilbakeslagssikkerhet. Fjerning av sikkerhetsanordningene, ikke tilstrekkelig vedlikehold eller feil utskifting av sverd eller kjeden kan øke faren for alvorlige personskader på grunn av tilbakeslag.

Felle et tre

1 Bestem fallretningen, ta hensyn til vind, hellingen på treet, plassering av tunge greiner, arbeidet etter fellingen og andre faktorer.
2 Mens man rydder omraret rundt treet, ma man sorge for godt fotfeste og retrettmulighet.
3 Lag et snitt en tredjedel inn i treet pa fellingssiden.
4 Lag et fellekutt fra motsatt side av sporet og et litt høyere enn bunnen av kuttet.

ADVARSEL!

Nár du feller et tre, má du huske á varsle personer som opphol- der seg i naerheten om faren det representerer.

(A) Kilekutt
(B) Fellekutt

Hogging og kvisting

ADVARSEL!

1 Sorg alltid for a sta stodig og at treet er stabilt.
2 Pass på sikat en avsagd tommerstokk ikke ruller over deg.
3 Les instruksjonene i "For sikker drift" for a unnga at semen slar tilbake. FOr du beginner a arbeide, ma du sjekke retninger til boyekraften innate i stammen som skal sages. Avslett alltid ragingen fra motsatt sider av boyeretningen for a unnga at sverdet setter seg fast i snittet.

Sag halvweis ned, rull deretter stammen over og sag fra motsatt side.

Sage en stamme som hviler pa noe

Sjekk Först hvilken vei kvisten er boyd. Lag deretter et lite kutt på denSAMmentrykte sider for a unnga at kvisten sprekker. Sag gjennom fra den spente sider.

ADVARSEL!

Vær oppmerksom pa at en sagd kvist sprettter tilbake.

Kvisting

Sag fra bunnen, avslutt ned fra toppen.

ADVARSEL!

2 Ikke strekk deg over.
3 Ikke sag over skulderhøyde.
4 Bruk alltid begge hendene til Å holde sagen.

ADVARSEL!

Piggen må alltid settes pà nár du bruker kjedesagen pà trestammer. Trykk piggen inn i trestammen ved hjelp av det bakre handtaket. Skyv det fremre handtaket i retning av kuttelinjen. Piggen skal fortsatt ditte pà for videre sagføring om nødvendig. Ved Å bruke piggen nár du sager trær og tykke grener kan det garantere sikkerheten din og redusere anstrengelsene og vibrasjonsnivaet.

Hvis det erhindringer mellom det som skal sages og kjedesagen, ma du slå av sagen. Vent til den har stoppet helt. Bruk sikkerhetshansker og fjern hindringen. Hvis kjeden ma tas av, ma du følge instruksjonene i det aktuelle avsnittet i handboken. Foresheta en testkjøring etter rengjøring og ny installasjon. Hvis man oppdager vibrasjon eller mekanisk støy, ma du slutte ÅBruke sagen og kontakte forhandleren.

VEDLIKEHOLD

ADVARSEL!

För rengjöring, inspeksjon aller reparasjon av encheten, mä du forsikre deg om at motoren har stoppet og er kald. Koble fra tennpluggen forå unngå tilfeldig start.

Følg instruksjonene for a utføre regelmessig vedlikehold, prosedryrer før drift og daglige vedlikeholdsrutiner. Feil vedlikehold kan.fore til alvorlige skader på sagen.

Vedlikehold etter hver bruk

1. Luftfilter

Stov pa overflaten til filteret skal rengjores ved a sla et hjorne av filteret mot en hard overflate. For a fjerne smuss i nettingen, deler du filteret i to og børster. Blas fra innsiden nar du bruker trykkuft. Press kanten til du horer et klikk for a montere sammen filterhalvdelene igjen.

2. Oljeapning

Demoner sverdet og sjekk om oljeapningen er tilstoppet.

(1) Oljeapning

3. Sverd

Nár sverdet er demontert, fjerner du sagstov i sverdapningen og oljeap- ningen.

(1) Oljeapning
(2) Smørefettapning
(3) Tannhjul

4. Annet

Sjekk om det forekommer drivstofflekkasje og lse fester og skadde de- ler, spesielt handtaksskjoter og montasjen av sverdet. Hvis du finner feil, ma du sorge for at de blir reparent for sagen brukes igjen.

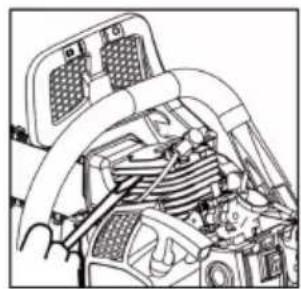

Tilstopping av stov mellom cylinderrinnene vil fore til at motoren blir overopphetet. Sjekk med jevne mellomrom, og rengjør cylinderrinnene etter a ha fjernet luftfilteret og cylinderdekslet. Nár du monterer cylinderdekslet, ma du pase at bryterledningene og kragene er plassert riktig.

2. Drivstofffilter

(a) Bruk en ledningskrok til a ta filteret ut av fylleapningen.
(1) Drivstofffilter
(b) Demoner filteret og vask det, ell er bytt i et nytt hvis det er nødven-dig.

ADVARSEL!

Nár du har fjernet filteret, bruker du en klemme til Å holden enden av sugerøret.
Nár du monterer sammen filteret, má du vare forsiktig sik at filterfibre eller støv ikkekommen inn i sugerøret.

3. Tennplugg

Rengjør elektrodene med en stålborste og nullstill apningen til 0,65 mm ved behov.

Tennpluggtype: NHSP LD L8RTF ellr CHAMPION RCJ7Y ellr NGK BPMR7A

4. Tannahjul

5. Fremre og bakre dampere

Bytt hvis limit del er skallet av ellr hvis det er observert sprekker pa gummidelen. Bytt hvis innsiden av det bakre dempemetallet er slatt av stopperbolten og klaringen til metallet er okt.

ADVARSEL!

Bruk kun reservationelene som er omtalt i dette handboken. Bruk av andre reservationeler kan medføre alvorlige persorskader.

For jevn og sikker drift er det svært viktig at skjærétennene alltid er skarpe.

Skjæretennene ma kvesses nár:

Sagstøvet blir som et pudder
Du mä bruke ekstra kraft for a sage
Sagestrekningen ikke går rett
Vibrasjonen oker
Drivstoffbruket 己 ker.

Standarder for skjæretanninnstilling:

ADVARSEL!

Husk á bruke sikkerhetshansker.

Før filing:

Forsikre deg om at sagkjeden holdes på en sikker m ate.
Pase at motoren er stoppet.
Bruk en rundfil med riktig dimensjon til kjeden din.

Kjedetype:

BKS 3835: Oregon 91P
BKS 4040: Oregon 91P

Fildimensjon: 5/32" (4,0 mm) for 91P Plasser filen på skjærattenen og skyv rett framover. Hold filposisjonen som vist.

Nár hver skjæretann er satt, sjekker du dybdemåleren og filer den til riktig niva som vist.

ADVARSEL!

Avrund framkanten for a redusere faren for tilbakeslag ellr at festet brekker.

Forsikre deg om at haver skjaeretann har samme lengde og kantvinkler som vist.

Type kjede	Fild diameter Topplatevinkel Nedvinkel			Hode-hellings-vinkel (55°)	Dybdemäler standard
	Skrustikke rotasjonsvinkel	Skrustikke hellingsvinkel	Sidevinkel
91P 5/32" 30° 0° 80° 0,025"
95VPX 3/16" 30° 10° 80° 0,025"
Dybdemäler Fil

Sverd

Snu sverdet av og til for a unnga ujevn slitasje.
Sverdskinnen skal alltid vare firkantet. Sjekk om sverdskinnen er slitt. Bruk en linjal pa sverdet og pa utsiden av en skjærétann. Hvis det er en apning mellom dem, er skinnen normal. Ellers er sverdskinnen slitt. Et slikt sverd ma korrigeres eller byttes.

(1) Linjal (2) Apning (3) Ingen

apning

(4)Kjede

henger

ADVARSEL!

Tabellen inneholder en liste med alle mulige kombinasjoner mellom sverd og kjede som angir hvilke som kan brukes pa hver maskin, merket med symbolet **.

Pitch Sverd Kjede Kjedesagmodell
Tommer Lengde tommer/cm	Sporbredde tommer/mm	Kode Kode	BKS 3835 BKS	4040
3/8" 14" / 35cm 0,050" / 1,3mm		Oregon 140SDEA041	Oregon 91P053X	*
3/8" 16" / 40 cm 0,050" / 1,3mm		Oregon 160SDEA041	Oregon 91P057X		*

For bytte mä kun sverd og kjedene ovenfor benyttes. Hvis du bruker ikke-godkjente kombinasjoner, kan det føre til alvorlige personskader og skader på produitet.

LAGRING

1 Tøm drivstofftanken og kjør motoren tom for drivstoff.
2 Tøm oljetanken.
3 Rengjør hele encheten.
4 Oppbevar sagen pa et tirst sted som er utilgengelig for barn.

DEPONERING AV AVFALL OG BESKYTTELSE AV MILJØET

Tøm aldri rester av kjedesmurning eller 2-takts drivstoffblanding i avlopet erler kloakkanlegget erler i bakken. Det skal deponeres på en riktig og miljøvennlig mæte, f.eks. på spesielle oppssamlingsstasjoner erller avfallsdeponier.

PROBLEM ÅRSAK TILTAK
1) StartproblemADVARSEL!Forsikre deg omat isforebyggings-systemet ikke fun-gerer.	Sjekk om det er vann i driv-stoffet og om det har tatsächligkvalitet	Bytt med skikkelig drivstoff
	Sjekk om motoren oversvøm-mes	Fjern den tørre pennpluggenTrekk deretter i starteren igjenuten choke
	Sjekk gnisttenningen Bytt i en ny plugg
2) Mangel på kraft / Dårligakselerasjon / Ujevn tom-gang	Sjekk om det er vann i driv-stoffet og om det har tatsächligkvalitet	Bytt med skikkelig drivstoff
	Sjekk om luftfilteret og driv-stofffilteret er tilstoppet	Rengjør
	Sjekk om forgasseren er tilst-rekkelig justert	Juster hastighetsnålene pånytt
	Sjekk om oljen har tatsächlig kva-litet	Bytt3) Detkommen/DDDEt ot olje
	Sjekk om oljepassasjen ogapningene er tilstoppet	Rengjør

Vi utbedrer eventuelle material-ller produksjonsfeit pa maskinen innenfor den lovmessige foreldesesfristen for melding av mangler erer feil, etter vart valg ved a reparere ellere levere resedeler. Foreldesesfristen bestemmes ut fra gjeldende lovgivning i landet hvor maskinen ble kjopt.

Värganti gjelder kun ved:

Korrekt behandling av maskinen
Overholdelse av bruksanvisingen
Bruk av originale resveredeler

Garantien gjelder ikke ved:

Forsk pa a reparere maskinen
Tekniske endringer på maskinen
ikke tiltenkt bruk (f.eks. industriell aller kommunal bruk)

Lakskader som skyldes normal slitasje
Slitasjedeler som pa reservationelskortet er merket med ramme [xxx xxx (x)]
Forbrenningsmotorer - for disse gjelder de separate garantibetingelsene til den aktuelle motorprodunten

Vi erklær med dette at dette Produkket, i den form det markedsfores, oppfyller kravene i de harmoniserte EU-direktivene, EUs sikkerhetstandarder og de produitspesifikke standardene.

Produkt Produsent Executive Officer
