GEBRUIKSAANWIJZING 3265 CA SKIL

ORIGINELE GEBRUIKSAANWIJZING

• Deze machine is bedoeld voor het aandraaien en losdraaien van schroeven en bouten

• Dit gereedschap is niet bedoeld voor professioneel gebruik

• Als onderdelen ontbreken of beschadigd zijn, neemt u contact op met de dealer

• Lees deze handleiding aandachtig en bewaar hem zodat u hem in de toekomst kunt raadplegen 3

• Let met name op de veiligheidsinstructies en de waarschuwingen; het niet in acht nemen hiervan kan ernstig letsel tot gevolg hebben TECHNISCHE GEGEVENS 1 Max. draaimoment bij harde schroefverbinding volgens ISO 5393: 250Nm GEREEDSCHAPSELEMENTEN 2 A Draairichting (vooruit/middenvergrendeling/ achteruit) keuzeschakelaar B Ventilatieopeningen C LED-lampje D Aandrijfvierkant E Schakelaar voor aan/uit en toerentalregeling F LED-lichtknop G Modus-knop H Accu niveau-indicator knop

ELEKTRISCH GEREEDSCHAP - WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, illustraties en specicaties die met dit elektrisch gereedschap zijn meegeleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het voedingsnet aangedreven (met snoer) elektrisch gereedschap of batterij aangedreven (snoerloos) elektrisch gereedschap.

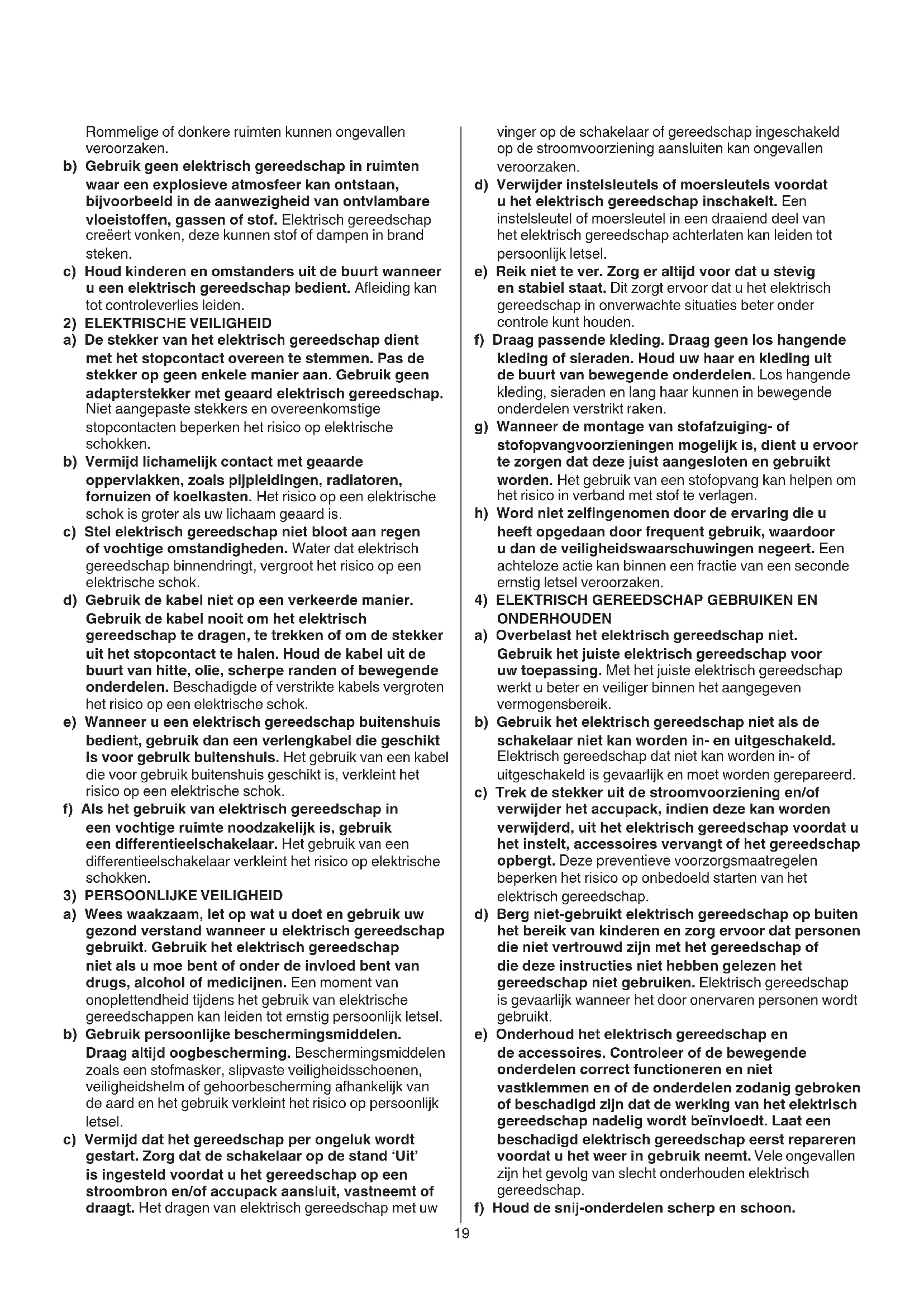

1) VEILIGHEID OP DE WERKPLAATS

a) Houd uw werkplaats schoon en goed verlicht. Loch vorgebohrt werden

ONDERHOUDEN a) Overbelast het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Met het juiste elektrisch gereedschap werkt u beter en veiliger binnen het aangegeven vermogensbereik. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet kan worden in- en uitgeschakeld. Elektrisch gereedschap dat niet kan worden in- of uitgeschakeld is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit de stroomvoorziening en/of verwijder het accupack, indien deze kan worden verwijderd, uit het elektrisch gereedschap voordat u het instelt, accessoires vervangt of het gereedschap opbergt. Deze preventieve voorzorgsmaatregelen beperken het risico op onbedoeld starten van het elektrisch gereedschap. d) Berg niet-gebruikt elektrisch gereedschap op buiten het bereik van kinderen en zorg ervoor dat personen die niet vertrouwd zijn met het gereedschap of die deze instructies niet hebben gelezen het gereedschap niet gebruiken. Elektrisch gereedschap is gevaarlijk wanneer het door onervaren personen wordt gebruikt. e) Onderhoud het elektrisch gereedschap en de accessoires. Controleer of de bewegende onderdelen correct functioneren en niet vastklemmen en of de onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrisch gereedschap nadelig wordt beïnvloedt. Laat een beschadigd elektrisch gereedschap eerst repareren voordat u het weer in gebruik neemt. Vele ongevallen zijn het gevolg van slecht onderhouden elektrisch gereedschap. f) Houd de snij-onderdelen scherp en schoon. Rommelige of donkere ruimten kunnen ongevallen veroorzaken. b) Gebruik geen elektrisch gereedschap in ruimten waar een explosieve atmosfeer kan ontstaan, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoen, gassen of stof. Elektrisch gereedschap creëert vonken, deze kunnen stof of dampen in brand steken. c) Houd kinderen en omstanders uit de buurt wanneer u een elektrisch gereedschap bedient. Aeiding kan tot controleverlies leiden.

2) ELEKTRISCHE VEILIGHEID

a) De stekker van het elektrisch gereedschap dient met het stopcontact overeen te stemmen. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekker met geaard elektrisch gereedschap. Niet aangepaste stekkers en overeenkomstige stopcontacten beperken het risico op elektrische schokken. b) Vermijd lichamelijk contact met geaarde oppervlakken, zoals pijpleidingen, radiatoren, fornuizen of koelkasten. Het risico op een elektrische schok is groter als uw lichaam geaard is. c) Stel elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Water dat elektrisch gereedschap binnendringt, vergroot het risico op een elektrische schok. d) Gebruik de kabel niet op een verkeerde manier. Gebruik de kabel nooit om het elektrisch gereedschap te dragen, te trekken of om de stekker uit het stopcontact te halen. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verstrikte kabels vergroten het risico op een elektrische schok. e) Wanneer u een elektrisch gereedschap buitenshuis bedient, gebruik dan een verlengkabel die geschikt is voor gebruik buitenshuis. Het gebruik van een kabel die voor gebruik buitenshuis geschikt is, verkleint het risico op een elektrische schok. f) Als het gebruik van elektrisch gereedschap in een vochtige ruimte noodzakelijk is, gebruik een dierentieelschakelaar. Het gebruik van een dierentieelschakelaar verkleint het risico op elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Wees waakzaam, let op wat u doet en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik het elektrisch gereedschap niet als u moe bent of onder de invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, slipvaste veiligheidsschoenen, veiligheidshelm of gehoorbescherming afhankelijk van de aard en het gebruik verkleint het risico op persoonlijk letsel. c) Vermijd dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de stand ‘Uit’ is ingesteld voordat u het gereedschap op een stroombron en/of accupack aansluit, vastneemt of draagt. Het dragen van elektrisch gereedschap met uw20 ACCU-SLAG-MOERSLEUTEL

• Houd het elektrische gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij de schroef verborgen stroomleidingen kan raken (contact met een onder spanning staande leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden) ALGEMEEN

• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kunnen schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders veroorzaken); draag een stofmasker en werk met een stofopvangvoorziening als die kan worden aangesloten

• Bepaalde soorten stof zijn geclassiceerd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten

• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in acht

• Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend)

• Zorg ervoor, dat de draairichting keuzeschakelaar A2 in de midden- (blokkeer-) positie staat, vóórdat u de machine instelt of accessoires verwisselt, en ook wanneer u de machine draagt of opbergt ACCESSOIRES

• SKIL kan alleen een correcte werking van het gereedschap garanderen, indien originele accessoires worden gebruikt

• Gebruik alleen accessoires met een toegestaan toerental, dat minstens even hoog is als het hoogste onbelaste toerental van het gereedschap

• Voorkom schade, die kan ontstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint

• Zet het werkstuk vast (een werkstuk, dat is vastgezet met klemmen of in een bankschroef, zit steviger vast dan wanneer het met de hand wordt vastgehouden)

• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf (contact met elektrische leidingen kan tot brand of een elektrische schok leiden; beschadiging van een gasleiding kan tot een explosie leiden; breuk van een waterleiding veroorzaakt materiële schade en kan tot een elektrische schok leiden) BATTERIJEN

• De meegeleverde accu is deels opgeladen (om een volledige capaciteit van de accu te garanderen, moet u de accu volledig opladen in de oplader voordat u uw elektrische gereedschap voor de eerste keer gebruikt)

• Gebruik uitsluitend de volgende batterijen en opladers voor deze machine - SKIL-batterij: BR1*31**** - SKIL-oplader: CR1*31****

• Gebruik de accu niet, wanneer deze beschadigd is; vervang deze onmiddellijk

• Haal de batterij niet uit elkaar

• Stel machine/batterij niet bloot aan regen Zorgvuldig onderhouden snij-gereedschap met scherpe snijranden klemt minder snel vast en is gemakkelijker te beheersen. g) Gebruik het elektrisch gereedschap, accessoires, inzetgereedschap, etc. in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere dan de beoogde toepassingen kan tot gevaarlijke situaties leiden. h) Houd de handgrepen en greepvlakken droog, schoon en vrij van olie en smeervet. Glibberige handgrepen en greepvlakken maken een veilige omgang en de controle over het elektrisch gereedschap in onverwachte situaties onmogelijk.

5) ACCU-GEREEDSCHAP GEBRUIKEN EN

ONDERHOUDEN a) Opladen alleen met de lader die door de fabrikant is aangegeven. Een lader die geschikt is voor een bepaald type accupack kan tot brandgevaar leiden wanneer hij gebruikt wordt met een ander accupack. b) Gebruik elektrisch gereedschap alleen met het speciek aangegeven accupack. Het gebruik van andere accupacks kan risico op letsel en brandgevaar veroorzaken. c) Wanneer u het accupack niet gebruikt, houd het uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de twee aansluitklemmen kunnen verbinden. Het kortsluiten van de aansluitklemmen kan brandwonden of brand veroorzaken. d) Bij verkeerd gebruik kan er vloeistof uit de accu worden gespoten; vermijd elk contact. Als aanraking met de vloeistof toevallig plaatsvindt, spoel het dan af met water. Als de vloeistof in contact komt met de ogen, dient u onmiddellijk een arts te consulteren. Vloeistof dat uit de accu wordt gespoten kan irritatie of brandwonden veroorzaken. e) Gebruik een accupack of gereedschap dat is beschadigd of aangepast niet. Beschadigde of aangepaste accu’s kunnen resulteren in onvoorzien gedrag zoals brand, explosie of het risico op letsel. f) Stel een accupack of gereedschap niet bloot aan vuur of excessieve temperaturen. Blootstelling aan vuur of temperaturen boven 130°C kunnen leiden tot een explosie. g) Neem alle laadinstructies in acht en laad het accupack of het gereedschap niet buiten het gespeciceerde temperatuurbereik in de handleiding op. Het onjuist laden of bij een temperatuur buiten het temperatuurbereik kan de accu beschadigen en er bestaat een gevaar op brand.

a) Laat uw elektrisch gereedschap repareren door een gekwaliceerde reparateur en alleen met identieke reserve-onderdelen. Dit waarborgt de veiligheid van het elektrisch gereedschap. b) Repareer beschadigde accupacks nooit. Onderhoud van accupacks mag alleen worden uitgevoerd door de fabrikant of een geautoriseerde dienstverlener. VEILIGHEIDSVOORSCHRIFTEN VOOR21 geactiveerd, of wanneer led-lichtknop F of modusknop G wordt gedrukt - Druk op led-lichtknop om de gewenste helderheid te selecteren: Lage helderheid - schakelt ca. 10 sec. na het loslaten van de aan-/uit-schakelaar uit Lage helderheid - schakelt ca. 600 sec. na het loslaten van de aan-/uit-schakelaar uit ! Als het led-licht begint te knipperen, is de accubescherming geactiveerd (zie boven)

• Moduskeuze r - druk op de modusknop G om de gewenste modus te selecteren: Lage snelheidsmodus (lampje '1' brandt groen) ra - met minder koppel en lage snelheid vastdraaien - voor kleine bouten en schroeven Modus met gemiddelde snelheid (lampjes '1&2' branden groen) rb - met gemiddeld koppel en snelheid vastdraaien - voor schroeven in middelzware toepassingen Hoge snelheidsmodus (lampjes '1&2&3' branden groen) rc - met veel kracht en hoge snelheid vastdraaien - voor grote schroeven en bouten Omgekeerde controlemodus (lampje 'RM' brandt groen) rd - voor het losdraaien van bouten en moeren - stopt wanneer de bout of moer is losgedraaid ! de controle-modus kan alleen worden gebruikt met achterwaartse draairichting; de voorwaartse draairichting wordt gebruikt voor hoge snelheid ! modi kunnen alleen worden gewijzigd wanneer groene led(s) aan zijn en wanneer het gereedschap volledig stilstaat

• Stopcontacten installeren en verwijderen t - om een dopsleutel te plaatsen, drukt u deze gewoon op het aandrijfvierkant D - om een dopsleutel te verwijderen, trekt u deze gewoon van het aandrijfvierkant D ! maak uitsluitend gebruik van dopsleutels die geschikt zijn voor een aandrijfvierkant van 3/8”

! gebruik adapter M voor schachten met een ½" aandrijfvierkant tb ! gebruik geen beschadigde dopsleutels

• Vasthouden en leiden van het gereedschap y ! houd het gereedschap tijdens het werk altijd vast bij het (de) grijs gekleurde greepvlak(ken) - houd ventilatie-openingen B2 onbedekt - oefen niet te veel druk uit; laat het gereedschap het werk voor u doen TOEPASSINGSADVIES

• Gebruik de juiste bits

• Altijd een gat voorboren bij het schroeven in/vlakbij de kopse- of zijkant van hout

• Voor een optimaal gebruik van uw machine is het nodig stevig op de schroef te drukken, met name bij uitdraaien

• Voor het indraaien van schroeven in hard hout dient een gat voorgeboord te worden

• Voor meer informatie zie www.skil.com ONDERHOUD/SERVICE

• Toegestane omgevingstemperatuur (machine/oplader/ batterij): - bij het laden 4...40°C - bij het gebruik -20...+50°C - bij opslag -20...+50°C

Lees de gebruiksaanwijzing vóór gebruik

Accu's exploderen als zij in vuur worden gegooid, dus verbrand de accu in geen geval

Bewaar het gereedschap/oplader/batterij op een plaats, waar de temperatuur niet hoger dan 50°C kan worden

Geef elektrisch gereedschap en batterijen niet met het huisvuil mee GEBRUIK

• Opladen batterij ! lees de veiligheidswaarschuwingen en -voorschriften die bij de oplader worden geleverd

• Verwijderen/installeren van de batterij 2

• Batterijniveau-indicator 7 - druk op de accu niveau-indicator knop H om het huidige batterijniveau aan te geven 7a ! Als de laagste accuniveau-indicator begint te knipperen na het drukken van knop H7b, is de accu leeg ! Als 2 niveaus van de accu-indicator beginnen te knipperen na het drukken van knop H7c, bevindt de batterij zich niet binnen het toegestane temperatuurbereik voor gebruik

• Batterijbescherming De machine wordt plotseling uitgeschakeld of kan niet meer worden ingeschakeld, wanneer - de belasting is te hoog -> verwijder de belasting en start opnieuw - de temperatuur van de accu ligt niet binnen het toegestane bedrijfstemperatuurbereik van -20 tot +50°C --> 2 niveaus van de accuniveau- indicator beginnen te knipperen als er op knop H7c wordt gedrukt; wacht tot de batterij weer binnen het toegestane bedrijfstemperatuurbereik zit - de accu bijna leeg is (ter bescherming tegen diepe ontlading) --> er wordt een laag accuniveau of knipperend accuniveau 7b aangegeven door de accu niveau-indicator als er op knop H wordt gedrukt; accu opladen ! blijf niet op de aan/uit-schakelaar drukken nadat het gereedschap automatisch is uitgeschakeld; de batterij kan beschadigd worden

• Riemclip bevestigen 8 - bevestig de riemclip L aan de met de meegeleverde schroef aan de sleutel

• Draairichting veranderen 9 - als de omkeerschakelaar niet in de uiterste stand op links/rechts staat, kan schakelaar E2 niet ingedrukt worden ! schakel de draairichting alleen om als de machine volledig stilstaat

• Gecombineerde schakelaar voor aan/uitq en toerentalregeling w - regel het toerental traploos van nul tot maximum door de E2 dieper in te drukken

• LED-licht e - Led-licht gaat aan wanneer aan/uit-schakelaar E wordt22

• Dit gereedschap is niet bedoeld voor professioneel gebruik

• Houd het gereedschap altijd schoon (met name de ventilatie-openingen B 2) ! Verwijder voor het reinigen de accu uit het gereedschap

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen - stuur het gereedschap niet gedemonteerd, samen met het aankoopbewijs, naar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van het gereedschap vindt u op www.skil.com) - Denk erom, dat beschadigingen als gevolg van overbelasting of onjuist gebruik van het gereedschap niet onder de garantie vallen (voor de garantievoorwaarden van SKIL zie www.skil.com of raadpleeg uw dealer) MILIEU

• Geef elektrisch gereedschap, batterijen, accessoires en verpakkingen niet met het huisvuil mee (alleen voor EU-landen) - volgens de Europese richtlijn 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient afgedankt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen - symbool 6 zal u eraan herinneren als u het gereedschap moet afdanken ! bescherm de batterij-contacten met stevig plakband voordat ze afgedankt worden, om kortsluiting te voorkomen GELUID/VIBRATIE

• Gemeten in navolging van EN62841 is het geluidsdrukniveau van dit gereedschap 88 dB (A) en het geluidsvermogensniveau 99 dB (A) (onzekerheid K = 3 dB), en de trilling 9,1 m/s

• Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee gereedschappen met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van het gereedschap voor de vermelde toepassingen - gebruik van het gereedschap voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen - wanneer het gereedschap is uitgeschakeld of wanneer het is ingeschakeld maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren ! bescherm uzelf tegen de gevolgen van trilling door het gereedschap en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren23 inom bråkdelen av en sekund.
