Produkttype	Trådløs slagskruenøgle
Mærke	Skil
Model	3265 CA
Strømforsyning	Lithium-ion batteri 20V (serie BR1*31****)
Motortype	Børsteløs (brushless)
Maks. drejningsmoment (ifølge ISO 5393)	250 Nm
Variabel hastighed	Ja, med progressiv aftrækker
Driftstilstande	4 tilstande: Lav hastighed, Mellemhastighed, Høj hastighed, Omvendt kontrol
Drevfirkant	3/8" (adapter 1/2" medfølger ikke)
LED-belysning	Ja, med to lysstyrkeniveauer
Lydtryksniveau	88 dB(A)
Lydeffektniveau	99 dB(A)
Vibration (skruning)	9,1 m/s² (K=1,5 m/s²)
Rotationsretning	Fremad, bagud, midterste lås
Batteribeskyttelse	Automatisk stop ved overbelastning, unormal temperatur eller fuld afladning
Bælteklips	Inkluderet og udskiftelig
Opbevaringsområde til bits	Integreret i værktøjet
Batteri og oplader inkluderet	Ja (batteri BR1*31****, oplader CR1*31****)
Driftstemperatur	-20 °C til +50 °C
Opladningstemperatur	4 °C til 40 °C
Vedligeholdelse	Rengør ventilationsåbningerne; reparation hos autoriseret Skil-service
Garanti	Skil-garanti (undtagen overbelastning eller forkert brug)

Ofte stillede spørgsmål - 3265 CA SKIL

Hvordan ændrer jeg rotationsretningen på Skil 3265 CA?

Brug rotationsretningsvælgeren A på toppen af værktøjet. Sæt den til venstre for fremadrotation, til højre for omvendt rotation og i midten for låsning. Skift kun retning, når værktøjet er helt standset.

Hvilke bits skal jeg bruge til Skil 3265 slagskruenøgle?

Brug firkantede fatninger 3/8 tomme direkte på hanfirkanten. Til 1/2 tomme fatninger skal du bruge den medfølgende adapter M (medfølger ikke som standard). Sørg for, at fatningerne ikke er beskadigede.

Hvordan tænder jeg LED-belysningen og justerer lysstyrken?

Tryk på tænd/sluk-knappen E eller LED-belysningsknappen F. Tryk igen på F for at skifte mellem lav lysstyrke (slukkes efter 10 sek.) og høj lysstyrke (slukkes efter 600 sek.).

Hvad betyder blinkende batteriindikatorer?

Hvis det laveste niveau blinker efter at have trykket på knappen H, er batteriet tomt. Hvis to niveauer blinker, er batteriet uden for den tilladte temperaturområde (-20 °C til +50 °C). Vent, til det vender tilbage inden for området.

Hvordan vælger jeg en skruningstilstand?

Tryk på knappen Mode G for at skifte mellem tilstandene: lav hastighed (grønt lys 1), mellemhastighed (lys 1 og 2), høj hastighed (lys 1, 2 og 3) og omvendt kontrol (RM-lys). Tilstandene kan kun ændres, når værktøjet er standset.

Hvad er den maksimale effekt af Skil 3265 CA?

Det maksimale drejningsmoment for skruning i hårde materialer er 250 Nm i henhold til ISO 5393. Dette gør det muligt at spænde og løsne store skruer og bolte.

Hvordan vedligeholder jeg Skil 3265 slagskruenøgle?

Hold værktøjet rent, især ventilationsåbningerne B. Fjern batteriet før rengøring. Kontakt en autoriseret Skil-service for reparation. Brug kun originale tilbehør.

Er batteri og oplader inkluderet med værktøjet?

Ja, batteriet Skil BR1*31**** og opladeren Skil CR1*31**** er inkluderet. Batteriet leveres delvist opladet; oplad det fuldt før første brug.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Bær altid øjenværn. Hold værktøjet ved de isolerede greb. Overbelast ikke værktøjet. Undgå kontakt med skjulte elektriske ledninger. Følg alle anvisninger i brugsanvisningen.

Hvordan fastgør jeg bælteklipsen på Skil 3265?

Fastgør bælteklipsen L til værktøjet med den medfølgende skrue. Den kan monteres på begge sider efter dit ønske. Sørg for, at den er spændt ordentligt før brug.

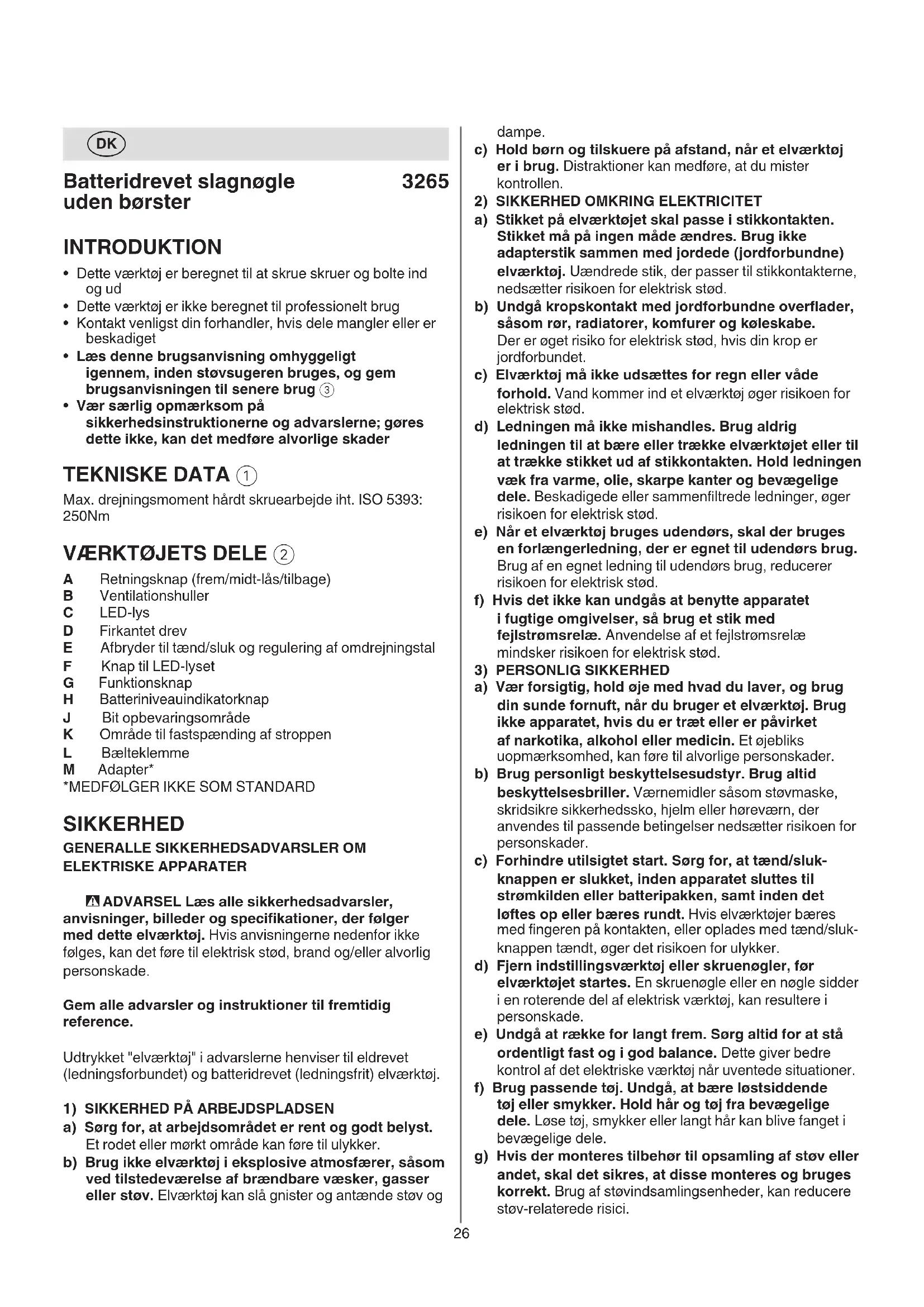

BRUGSANVISNING 3265 CA SKIL

• Dette værktøj er beregnet til at skrue skruer og bolte ind og ud
• Dette værktøj er ikke beregnet til professionelt brug
• Kontakt venligst din forhandler, hvis dele mangler erer beskadiget
• Laes davone brugsanvisning omhyggeligt igennem, inden stovsugeren bruges, og gembrugsanvisningen til senere brug ③
  Vær saerlig opmaerksom pa sikkerhedsinstruktionerne og advarslerne; gores dette ikke, kan det medfrole alvorlige skader

TEKNISKE DATA ①

Max. drejningsmomentHardt skruearbejde iht.ISO 5393: 250Nm

VAERKTJETS DELE ②

A Retningsknap (frem/midt-las/tilbage)
B Ventilationshuller
C LED-lys
D Firkantet drev
E Afbryder til taend/sluk og regulering af omdrejningstal
F Knap til LED-lyset
G Funktionsknap
H Batteriniveauindikatorknap
J Bit opbevaringsomrade
K Omrade til fastspanding af stroppen
L Baelteklemme
M Adapter*

*MEDFÖLGER IKKE SOM STANDARD

SIKKERHED

GENERALLE SIKKERHEDSADVARSLER OM ELEKTRISKE APPARATER

ADVARSEL Laes alle sikkerhedsadvarsler, anvisninger, billeder og specifikationer, der folger med dette elvarktoj. Hvis anvisningerne nedenfor ikke folges, kan det fore til elektrisk stød, brand og/eller alvorlig personskade.

Udtrykket "elværktj" i advarslerne henviser til eldrevet (ledningsforbundet) og batteridrevet (ledningsfrit) elværktj.

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sorg for, at arbejdsomradet er rent og godt belyst. Et rodet ell er morkt omrade kan fore til ulykker.
b) Brug/DDelværktj i eksplosive atmosfær, sasom ved tilstedevarelse af brændbare vasker, gasser ell er stov. Elværktj kan sla gnister og antaende stov og

dampe.

c) Hold børn og tilskuere på afstand, narr et elværktøj er i brug. Distraktioner kan medføre, at du mister kontrollen.
2) SIKKERHED OMKRING ELEKTRICITET
a) Stikket pa elværktojet skal passer i stikkontakten. Stikket ma pa ingen made aendres. Brug ici adapterstik sammen med jordede (jord forbundne) elværktoj. Uændrede stik, der passer til stikkontakterne, nedsætter risikoen for elektrisk stød.
b) Undgå kropskontakt med jord forbundne overflader, sasom rør, radiatorer, komfurer og koleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jord forbundet.
c) Elværktoj ma ikke udsættes for regn eller våde forhold. Vandkommen ind et elværktoj oger risikoen for elektrisk stød.
d) Ledningen ma ikke mishandles. Brug aldrig ledningen til at bareller trække elværktoget aller til at trække stikket ud af stikkontakten. Hold ledningen væk fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede aller sammenfiltrde ledninger, øger risikoen for elektrisk stød.
e) Nár et elværktoj bruges udendørs, skal der bruges en forlaengerledning, der er egnet til udendørs brug. Brug af en egnet ledning til udendørs brug, reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at benytte apparatet i fugtige omgivelser, sa brug et stik med fejlstromsrelæ. Anvendelse af et fejlstromsrelæ mindsker risikoen for elektrisk stød.
3) PERSONLIG SIKKERHED
a) Vær forsigtig, hold øje med hvad du laver, og brug din sunde fornuft, när du bruger et elværktøj. Brug ikke apparatet, hvis du er træt eller er pávirket af narkotika, alkohol eller medicin. Et øjebliks uopmaerksohmhed, kan fore til alvorlige personskader.
b) Brug personligt beskyttelseesudstyr. Brug altid beskyttelsesbriller. Varnemidler sasom stovmaske, skridsikre sikkerhedssko, hjelm erller horevern, der anwendes til passende betingelser nedsætter risikoen for persorskader.
c) Forhindre utilisigtet start. Sorg for, at tend/slukknappen er slukket, inden apparatet sluttes til stromkilden ell batteripakken, somt inden det lottes op uller barees rundt. Hvis elværktjoer barees med fingeren pa kontakten, ellr oplades med tend/slukknappen taendt, oger det risikoen for ulykker.
d) Fjern indstellingsværktøj aller skruenogler, for elværktøjet startes. En skruenøgle aller en nøgle sidder i en roterende del af elektrisk værktøj, kan resultere i personskade.
e) Undgå at række for langt frem. Sørg altid for at stå ordentligt fast og i god balance. Dette giver bedre kontrol af det elektriske værktøj nrar uventede situationer.
f) Brug passende toj. Undgå, at bare lolestiddende toj aller smykker. Hold här og toj fra bevægelige dele. Lose toj, smykker eller langt帽子 kan blive fanget i bevægelige dele.
g) Hvis der monteres tilbehør til opsamling af stov ell er andet, skal det sikres, at disse monteres og bruges korrekt. Brug af stvindsamlingsenheder, kan reducere stov-relaterede risici.

4) BRUG OG PLEJE AF ELVærKTKJET

5) BRUG OG PLEJE AF BATTERIVERKTJER

h) Selvom du ofte bruger og har et godt kendskap til værktøjer, ma du ikke overmodig eller glemme sikkerhedsprincipperne. En uagtsom handling kan forårsage alvorlig skade i en brokdel af et sekund.
a) Elværktøjet违法犯罪 under drug. Brug det korrekte elværktøj til formålet. Det rigtige elværktøj gør arbejdet bedre ogmere sikkert, da det er beregnet til formålet.
b) Brug/DDelvarktojet, hvis kontakten化进程kan tande og slukke. Alt elvarktoj, hvor kontakterne icke dur, er farligt og skal repareres.
c) Træk stikket til apparatets stromforsyning ud af stikkkontakten og/eller fjern batteripakken hvis dette er muligt, inden du foretager justeringer, skifter tilbehørllerlaggerelværktogetil opbevaring. Sādanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for at starte elværktogetutilsigtet.
d) Opbevar elværktoj, der/DDe bruges, utilgengeligt for born, og tillad icke personer, der icke kender elværktoget ellere disse anvisninger, at bruge elværktoget. Elværktog er farligt i henderne pa brugere, der icke ved, hvordan det skal bruges.
e) Vedligehold elværktoj og tilbehør. Kontroller, at de bevægelige dele ikke er fejljusterede eller binder eller er i en tilstand, der kan påvirke elværktojets drift. Få beskadigede elværktojet repareret for brug. Mange ulykker er forårsaget af dårligt vedligeholdt elværktoj.
f) Hold skareværktoj skarpe og rene. Skareværktjoer med skarpe kanter, der vedligeholds ordentigt, er mindre tilbojelige til at kinde og er lettere at styre.
g) Elværktjotet, tilbehør og bits osv. skal bruges i overensstemmelse med disse instruktioner, hvor arbejdssforholdene og arbejdet, der skal udfores, skal tages i betragtning. Anvendelse af elværktj til andre formal end dem, de er beregnet til, kan medfore en farlig situation.
h) Hold handtag og gribeflader tøre, rene og fri for olie og fedt. Glatte handtag og glatte overflader, der holdes i, gør værktøj farlig at bruge i uventede situationer.
a) Genoplad kun med opladeren er angivet af fabrikanten. Hvis en oplader, der er egnet til en slags batteri, bruges med en,anden slags batteri, kan det fere til brand.
b) Anvend kun elektrisk værktøj med saerligt udpegede batteripakker. Brug af andre batterier kan skabe risiko for personskade og brand.
c) Nár batteripakken ikke er i brug, skal den holdes væk fra andre metalgenstande som papirclips, mønter, nogler, som, skruer eller andre små metalgenstande, der kan skabe forbindelse fra en pol til en,anden. Shorting batteripolerne sammen kan forårsage forbrændinger eller brand.
d) Ved forkert brug kan der slippe vaeske ud af batteriet: Undgå kontakt. Hvis det alligevel skulle ske, skylles med vand. Hvis væsken kommer i øjnene, skal man ogsa soge lage. Væske fra batteriet kan forårsage irritation eller forbrændinger.
e) Anvend ikke et batteri eller et værktøj, der er beskadiget eller modificeret. Beskadigede aller modificerede batterier kan opføre sig uforudsigeligt og

forarsage brand, eksplosion aller risiko for personskade.

f) Udsæt ikke et batteri eller et værktøj for ild eller for hij temperatur. Udsættelse for ild aller temperaturer over 130^ kan forårsage eksplosion.
g) Følg alle anvisninger vedrørende opladning, og oplad ikke batteriet eller værktøjetningen for temperaturområdet, der star i anvisningerne. Forkert opladning eller temperaturerningen对人体的危险性进行评估。

6) SERVICE

a) Dit elværktøj skal repareres af en kvalificeret person, og der mA kun bruges identiske reservedele. På davon måde sikrer man, at elværktøj forbliver sikkert at bruge.
b) Udfør aldrig selv service på beskadigede batterier. Service på batterier på kun udføres af producenten eller godkende servicecentre.

SIKKERHEDSANVISNINGER TIL DENNE BATTERIDREVEN SLAGNOGLE

• Hold elværktøj i de isolerede gribebflader,ningar der udføres arbejde, hvor skruen kankommen i kontakt med skjulte ledninger (kontakt med en spændingsforende dele kan ogsa sætte elværktajets metaldele under spænding, hvilket kan give brugeren elektrisk stød)

GENERELT

• Stov fra materiale som f.eks. maling, der indeholder bly, nogle traesorter, mineraler og metal kan vare skadeligt (kontakt med ell er indanding af stovet kan forarsage allergiske reaktioner og/eller sygdomme i luftvejene hos den, der anvender værktoget, eller hos omkringstaende). Brug en stovmaske og arbejd med en stovudsguningsanordning, hvor en sadan kan sluttes til
• som kraeftfremkaldende (som f.eks. stov fra eg og bog) især forbindelse med tilsetningsstoffer til træbehandling. Brug en stovmaske og arbejd med en stovudsgningsanordning, hvor en sādan kan sluttes til
• Følg de nationale krav, hvad angår stov, for de materialer, du ønsker at arbejde med
• Bearbejd参加会议的参加者（asbest er kraeftfremkaldende）
  Sorg for, at retningsknap A ② er i midten (låst) inden vaerktojet indstilles aller der skiftes tilbehördsdele aller vaerktojet bæres aller laegges fra

TILBEHØR

• SKIL kan kun sikre en korrekt Funktion af værktøjet, hviss der benyttes original tilbehør
• Der på kun benytttes tilbehør, hvis godkende omdrejningstal er mindst sa hjt som værktøjets max. omdrejningstal i ubelastet tilstand

INDEN BRUG

• Undgå skader forårsaget af skruer, som eller andre materialer i arbejdsstykket; fjernppe De begynder at arbejde
• Fastgor emnet (det er sikrere at holde emner i en fastgoringsanordning eller skruestik end med händen)
• Anvend egnede sogeinstrumenter til at &, fre frem til skjulte forsyningsledninger erer kontakt det lokale forsyningssselskab (kontakt med elektriske ledninger kan fore til brand og elektrisk stod; beskadigelse af en

gasledning kan fore til eksplosion; brud pa et vandrør kan fore til materiel skade eller elektrisk stød)

BATTERIER

• Det medfolgende batteri er delvist oplatet (for at sikre fuld kapacitet af batteriet skal det oplades helt i batteriopladeren, inden du anvender dit elværktoj forste gang)
• Anvend kun de følgende batterier og batteriopladere, der leveres med dette værktøj -SKIL-batteri: BR131
  -SKIL-oplader: CR131**
• Brug/DD, hvis det er beskadiget. Det bør erstattes straks
• Adskil/DDke batteriet
• Udsaat tidak vaerktojet/batteriet for regn
• Tilladt omgivelsestemperatur (værktøj/oplader/batteri):
• ved opladning 4 40^ - ved drift -20 +50^ - ved opbevaring -20 +50^

FORKLARING TIL SYMBOLERNE PÅ VÆRKTØJET/BATTERI

③ Laes instruktionen inden brugen
④ Batterier vil eksplodere, hvis de kommes i ild, sa forsog aldrig at brænde batteriet
⑤ Opbevar værktæj/opladeren/batteriet i et lokale, hvortemperaturen ikke overstiger 50^
⑥ Elværktj og batterier må ikke bortskaffes som almindeligt affald

BETJENING

• Opladning af batteriet

! Læs sikkerhedsadverslerne og -anvisningerne, der følger med opladeren

• Montering/fjernelse af batteriet (2)
• Indikator for batteritilstand ⑦

-Tryk på knappen for batteristand H for at se batteriets aktuelle status ⑦ a
! Nár batteri-indikatorens nederste niveau blinker, nár der trykkes på knappen H ⑦b, er batteriet tomt.
! När batteri-indikatorens 2. niveau blinker, när der trykkes på knappen H ⑦ c, er batteriet uden for den tilladte driftstemperatur.

• Batterieskyttelse

Værktoget slukker aller det kan ikkeændes, när

• belastning er for hoj --> fjern belastningen og start værktøjet ingen
  -batteritemperaturen er/DDke inden for det tilladte omrade pa-20 til +50^ 2 af trinene pa batteriindikatoren begynder at blinke, nar der trykkes pa knappen Hc. Vent, indtil batteriet er tilbage inden for det tilladte temperaturomrade
  -batteriet er næsten tomt (for at beskytte mod dyb afladning) -> batteri-indikatoren viser et lavt batteriniveau aller blinkende lavt batteriniveau ⑦b, när der trykkes på knappen H. Oplad batteriet
  ! Undlad at betjene kontakten, after at der er slukket for værktøjet, da det kan beskadige batteriet

• Fastgorelse af baelteklemmen 8
  -spænd baelteklemmen L fast pa noglen med den medfolgende skrue

• AEndring af drejeretningen ⑨
• afbryderen E② kan/DDke aktiveres, hvis venstre/hojre

stillingen ikke er indstillet nogjagtigt

! ændre kun omdrejningsretningen nær værktøjet er standset helt

• Kombineret afbryder for til/fra ⑩ og hastighedskontrol ⑪ -kontroller hastigheden trinlolest fra nul til maks. hastighed ved at trykke mere aller mindre pa afbryderen E②

LED-lys ⑫

-LED-lyset ændes ved, at trykke pa tænd/sluk-knappen E, ell er pa LED-lys-knappen F eller funktionsknappen G

-Tryk på LED-lys-knappen for, at vælge den ønskede lysstyrke:

Lav lysstyrke - slukker ca. 10 sekunder after, at tænd/ sluk-knappen slipspe

Hoj lysstyrke - slukker ca. 600 sekunder after, at taend/sluk-knappen slippes

I Nár LED-lyset begynder at blinke hurtigt, er batteribeskyttelsen slæt til (se ovenfor)

Valg af Funktion 13

-tryk på funktnionsknappen G for, at vælgde den ønskedevon Funktion:
Lavhastighedsfunktion (lys "1" lyser gron) 13a
-spander med mindre kraft og lav hastighed
-til sma bolte og skruer
Mellemmastighedsfunktion (lys "1 og 2" lyser gron) ⑬ b
-spænder med medium drejningsmoment og hastighed -til mellemstore skruer
Hjastighedsfunktion (lys "1, 2 og 3" lyser gron) ①③ -spænd med hoj kraft og hastighed
-for store skruer og bolte
Omvendt styrefunktion (lys "RM" lyser gron) 13d
-Til losning af bolte og mtrikker
-stopper, nár bolten eller møtrikken Iønsnes
! kontrolfunktionen kan kun bruges i fremadrettet drejning. Ved bagud-drejning bruges den pa mellemhastigheden
! Funktionerne kan kun ændres, narr gronne LED-lys lyser, og narr værktøj jeg drejer overhovedet

• Montering og afmontering af nogler ^( 14)

-for sætte en nøgle pa, skal du blot trykke den pa det firkantepe drev D
-for at tage en nogle af, skal du blot trække den af det firkanteede drev D

! Brug kun nogler, der passer til det firkanteede 3/8" drev ④ a.

!brug adapter-M til stik med 1 / 2 firkantet drev ⑭ b!brug ikke beskadigede nogler

Handtering og styring af varktojet 15

! När værktøjet bruges, skal du altid holde værktøjet på de grå markerede grebsområde(r)
-holdventilationshullerneB2utildakkkede
-pres 参数 for - pres 参数 for - præs 参数 for - præs 参数 for

GODE RÄD

• Brug rigtige bits
• Ved iskrunig af en skrue nær endeflader eller i endetrae bør der forbores for at undgå splinter i træet
• For at fã optimal glæde at værktøjet er det nødvendig mot ed jævn tryk pã skruen, især ved udskruning
• Ved iskrunig i HARDt trae anbefales det at forbore
• Se yderligere oplynsninger paa www.skil.com

VEDLIGEHOLDELS/SERVICE

• Dette værktøj er/DD ke beregnet til professionelt brug
• Hold altid værktøjet rent (særlicht ventilationshullerne B ② ! Tag batteriet ud af værktøjet inden rengoring

• Skulle elværktøj trods omhyggelig fabrikation og kontrol skulle holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for SKIL-elektrovræktøj

• send det ikke adskilte værktøj sammen med et kobsbevis til forhandleren eller nærmestre SKIL-serviceværksted (adresser og resedelstegning af værktøjet vindes på www.skil.com)
  Husk, at beskadigelse som ffolge af overbelastning.
  eller forkert handtering af varktojet ici er omfattet
  af garantien (se www.skil.com vedrorende SKILgarantibetingelserne, ell sporg din forhandler)

MILJ0

• Elværktøj, batterier, tilbehør og emballage违法犯罪

• bortskaffes som alminderigt affald (kun for EU-lande)

• i henhold til det europæiske direktiv 2012/19/EF om bortskaffelse af elektriske og elektroniskeprodukter og gældende national lovgivning, skal brugt elværktøj indsamles separat og bortskaffes på en@måde, der skåner miljøet mest muligt

• symbolet erindrer dig om dette, nár udskiftning er ndvendig
  ! Beskyt batteri terminaler med bredt tape for at undgå kortslutning

STØJ/VIBRATION

Malti henhold til EN62841, dette værktøjs lydtrykniveauaer 88 dB (A) og lydeffektniveauet er 99 dB (A) (usikkert K = 3 dB) og vibrationen 9,1m / s^2 (triaksvektorsum; usikkert K = 1,5m / s^2
Vibrationsniveauet er malt i henhold til den standardiserede test som anfort i EN62841. Det kan benytttes til atammenligne to stykker værktog og som en forellobig bedommelse af udsættelsen for vibrationer, nar værktogjet anwendes til de naevnte form

• anwendes værktøj til andre formaler med andet eller)darligt vedligeholdt tilbehør,kan dette oged udsættelsensneiveauet betydeligt
• de tidsrum, hvor værktøjet er slukket, eller hvor det kører utden reelt at udføre noget arbejde, kan reducere udsættelsensineaulet betydeligt

! Beskyt dig selv imod virkningerne af vibrationner ved at vedligeholde værktoget og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre

N

Børsteløs tradløs slagnokkel

3265

INTRODUKSJON
