Tipo de produto	Chave de impacto sem fio
Marca	Skil
Modelo	3265 CA
Alimentação	Bateria de lítio-íon 20V (série BR1*31****)
Tipo de motor	Sem escovas (brushless)
Torque máximo (conforme ISO 5393)	250 Nm
Velocidade variável	Sim, por gatilho progressivo
Modos de operação	4 modos: Baixa velocidade, Velocidade média, Alta velocidade, Controle inverso
Quadrado de acionamento	3/8" (adaptador 1/2" não incluído)
Iluminação LED	Sim, com dois níveis de luminosidade
Nível de pressão sonora	88 dB(A)
Nível de potência acústica	99 dB(A)
Vibrações (aperto)	9,1 m/s² (K=1,5 m/s²)
Sentido de rotação	Avanço, inverso, travamento central
Proteção da bateria	Desligamento automático em caso de sobrecarga, temperatura anormal ou descarga completa
Clipe de cinto	Incluído e intercambiável
Zona de armazenamento de pontas	Integrada à ferramenta
Bateria e carregador incluídos	Sim (bateria BR1*31****, carregador CR1*31****)
Temperatura de operação	-20 °C a +50 °C
Temperatura de carga	4 °C a 40 °C
Manutenção	Limpar as aberturas de ventilação; reparo em serviço autorizado Skil
Garantia	Garantia Skil (exceto sobrecarga ou uso inadequado)

Perguntas frequentes - 3265 CA SKIL

Como mudar o sentido de rotação na Skil 3265 CA?

Use o seletor de sentido de rotação A localizado na parte superior da ferramenta. Posicione-o à esquerda para rotação avanço, à direita para inverso, e no meio para travamento. Mude o sentido apenas quando a ferramenta estiver completamente parada.

Quais pontas usar com a chave de impacto Skil 3265?

Use soquetes de quadrado 3/8 polegada diretamente no quadrado macho. Para soquetes de 1/2 polegada, use o adaptador M fornecido (não incluído no padrão). Certifique-se de que os soquetes não estejam danificados.

Como ligar a iluminação LED e ajustar a luminosidade?

Pressione o interruptor liga/desliga E ou o botão de iluminação LED F. Pressione novamente F para alternar entre baixa luminosidade (desligamento após 10 s) e alta luminosidade (desligamento após 600 s).

O que significa o piscar dos indicadores de bateria?

Se o nível mais baixo piscar após pressionar o botão H, a bateria está vazia. Se dois níveis piscarem, a bateria está fora da faixa de temperatura permitida (-20 °C a +50 °C). Aguarde até que ela retorne à faixa.

Como selecionar um modo de aperto?

Pressione o botão Modo G para alternar entre os modos: baixa velocidade (indicador verde 1), velocidade média (indicadores 1 e 2), alta velocidade (indicadores 1, 2 e 3) e controle inverso (indicador RM). Os modos só podem ser alterados quando a ferramenta estiver parada.

Qual é a potência máxima da Skil 3265 CA?

O torque máximo para aperto em materiais duros é de 250 Nm conforme a norma ISO 5393. Isso permite apertar e soltar parafusos e porcas de grande tamanho.

Como fazer a manutenção da chave de impacto Skil 3265?

Mantenha a ferramenta limpa, especialmente as aberturas de ventilação B. Remova a bateria antes da limpeza. Para qualquer reparo, entre em contato com um serviço pós-venda autorizado Skil. Use apenas acessórios originais.

A bateria e o carregador estão incluídos com a ferramenta?

Sim, a bateria Skil BR1*31**** e o carregador Skil CR1*31**** estão incluídos. A bateria é fornecida parcialmente carregada; carregue-a completamente antes do primeiro uso.

Quais são as precauções de segurança a serem seguidas?

Use sempre proteção ocular. Segure a ferramenta pelas superfícies de pegada isoladas. Não force a ferramenta. Evite contato com cabos elétricos não aparentes. Siga todas as instruções do manual.

Como fixar o clipe de cinto na Skil 3265?

Fixe o clipe de cinto L à ferramenta usando o parafuso fornecido. Ele pode ser montado em cada lado conforme sua preferência. Certifique-se de que esteja bem apertado antes do uso.

MANUAL DE UTILIZADOR 3265 CA SKIL

Chave de impacto sem fios e sem escovas

3265

INTRODUÇÃO

-Esta ferramenta foe criada para aparafusar e desaparafusar parafusos.
- Esta ferramenta não foi criada para'utilização profissional.
Se houver peças em falta ou danificadas,contacte o seu

revendedor.

• Leia este manual de instruções com atençao antes dautilização, e guarde-o para futuras referências ③.
• Preste especial atenção às instruções de segurar e食欲os. Se não os seguir, pode fazer ferimentos sérios.

CHARACTERISTICAS TECNICAS ①

Binário máximo para aplicações difíceis de aparafusar, de acordo com a ISO 5393: 250Nm

ELEMENTOS DA FERRAMENTA ②

A Seletor da direção de rotação (avançar/ bloqueado no centro/retroceder)
B Ranhuras de ventilacao
C LuzLED
D Conductor quadrado
E Interruptor para ligar/desligar e controlo da velocidade
F Botao da luz LED
G Botao do modo
H Botao do indicator do nivel da bateria
J Area de arrumacao das cabecas de aperto
K Avenida de fixacao da alca
L Clipe para o cinto
M Adaptador
^ NÃO INCLUIDO NO PACOTE PADRAO

SEGURANÇA

AVISOS DE SEGURANÇA GERAIS DA FERRAMENTA ELETRICA

AVISO Leia todos os avisos de segurar, instruções, ilustrações e espécificações fornecidas com esta ferramentaétrica. Não seguir todas as instruçõespresentadas abaixo pode resultar em何时queétrico, incendio /ou ferimentos graves.

Guarde todos os avisos e instruções para futuras referências.

O termo "ferramenta eletrica" nos avisos diz respeito à sua ferramenta alimentada pela rede (com fio) ou com bateria (sem fio).

1) SEGURANÇA NA ÁRÉA DE TRABALHO
a) Mantenha a area de trabalho limpa e bem iluminada. Areas desarrumadas ou escuras são propécias a acidentes.
b) Não ligue ferramentasétricas em atmosseras explosivas, tal como na presence de liquidos inflamáveis, gases ou po. As ferramentasétricas geram faíças que podem provocar a igniação dos fumos ou po.
c) Mantenha as crianças e pessoas que passuem afastadas quando travaçhar com uma ferramentaétrica. As distrações podem fazer com que perca o controlo.

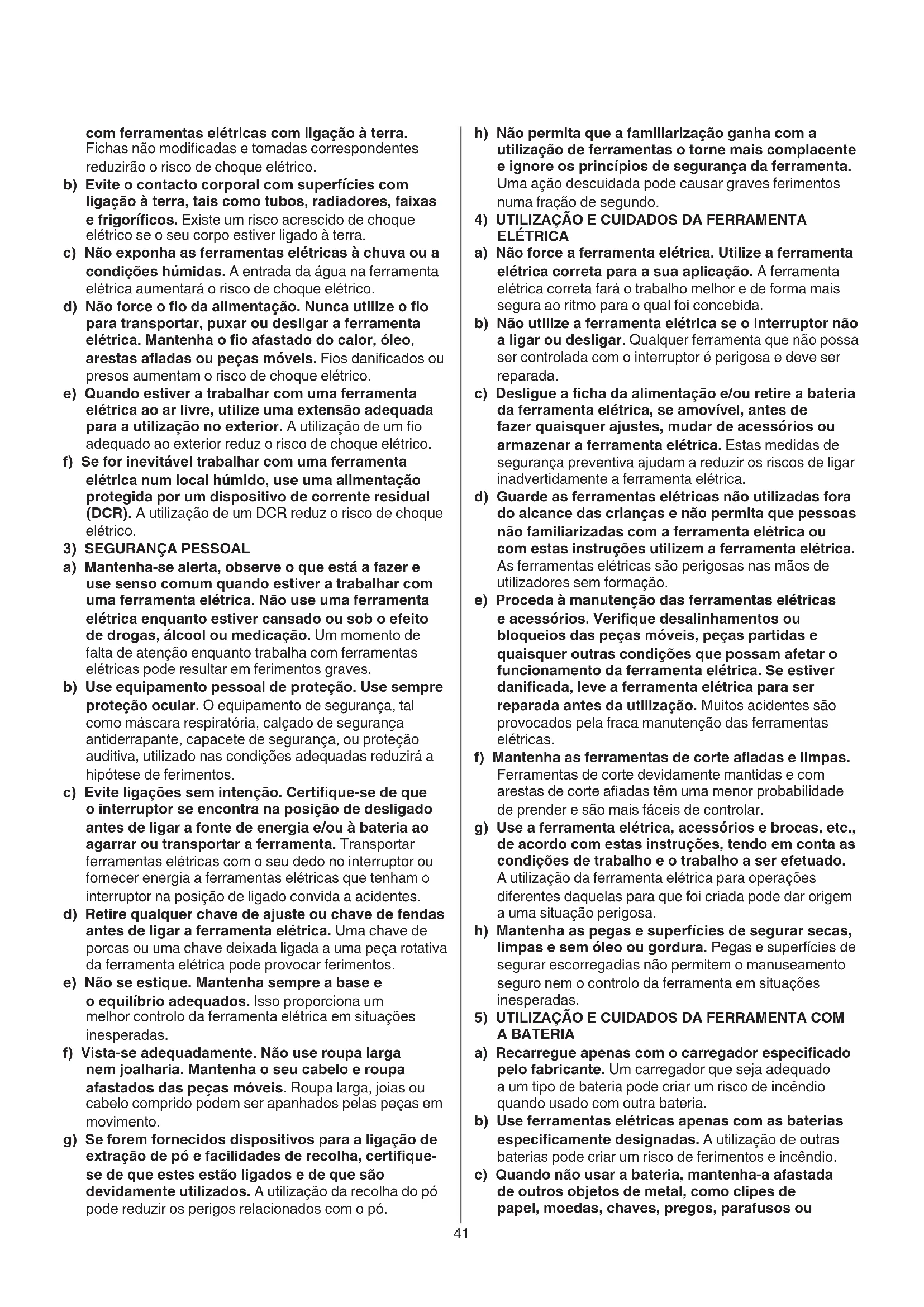

2) SEGURANCA ELETRICA
a) As fichas da ferramenta eletrica tem de corresponder à tomada. Nunca modifie uma ficha de forma alguma. Não utilize qualquer adaptor

com ferramentas eletricas com ligationa terra. Fichas nao modificadas e tomadas correspondentes reduzirao o risco deCHOque eletrico.
b) Evite o contacto corporal com superficies com ligaçao a terra, tais como tubos, radiadores, faixas e frigorificos. Existe um risco acrescido deCHOque eletrico se o seu corpo estiver ligado a terra.
c) Não exponha as ferramentas electrolyicas à chuva ou a condições humidas. A entrada da água na ferramenta electrolytica AUGMENTAR o risco deCHOQUE electrolyico.
d) Não force o fio da alimentação. Nunca utilize o fio para transporte, puxar ou deslagar a ferramentaétrica. Mantenha o fio afastado do calor, oleo,arestas afiadas ou peças moveris. Fios danificados ou presosDSPertam orisco dechoque elétrico.
e) quando estiver a trabalho com uma ferramenta eletrica ao ar livre, utilize uma extensao adequada para a utilização no exterior. A'utilização de um fio adequado ao exterior reduz o risco deCHOque eletrico.
f) Se for inevtavel travaHAR com um ferramenta eletrica num local humido, use um alimentacao protegida por um dispositivo de corrente residual (DCR).Autilizaao de um DCR reduz o risco dechoque eletrico.
3) SEGURANCA PESSOAL
a) Mantenha-se alerta, observe o que está a fazer e use senso comum quando estiver a travaíhar com uma ferramentaétrica. Não use uma ferramentaétrica quando estiver cansado ou sob oefeito de drogas, alcool ou medicação. Ummomento de falta de atençao quando工作的amentoétricas pode resultar em ferimentos graves.
b) Use equipamento pessoal de proteção. Use sempre proteção ocular. O equipamento de segurar, tal como máscara respiratória, calculado de segurar antiderrapante, capacete de segurar, ou proteção auditiva, utilizes nas condições adequadas reduzirá a hipôtese de ferimentos.
c) Evite ligações sem intenção. Certificque-se de que o interruptor se encontra na posicao de desligado antes de ligar a fonte de energia e/ou à bateria ao agarrar ou transporte a ferramenta. Transportar ferramentas electrolyicas com o seu dedo no interruptor ou fornecer energia a ferramentas electrolyicas que tenham o interruptor na posicao de ligado convidia a acidentes.
d) Retire qualquer chave de ajuste ou chave de fendas antes de ligar a ferramenta eltrica. Uma chave de porcas ou uma chave deixada ligada a uma coisa rotativa da ferramenta eltrica pode provocar ferimentos.
e) Não se estique. Mantenha sempre a base e o equilibrio adequados. Isso proporciona um melhor controlo da ferramenta eletrica em situações inesperadas.
f) Vista-se adequadamente. Não use roupa larga nem joalharia. Mantenha o seu Cableo e roupa afastados das peças moveris. Roupa larga, joias ou Cableo comprido poder ser apanhados pelas peças em movimento.
g) Se foram fornecidos dispositivos para a ligação de extração de pó e faculdades de recolha, certificamente de que estao ligados e de que sao devidamente realizados. Autilização da recolha do pó pode reduzir os perigos relacionados com o pó.

h) Não permita que a familiarização ganha com a'utilisation de ferramentas o torno mais complacenté e ignore os princípios de segança da ferramenta. Uma"ação descuidada pode causar graves ferimentos numa fração de segundo.
4) UTILIZACAO E CUIDADOS DA FERRAMENTA ELETRICA
a) Não force a ferramentaétrica. Utilize a ferramentaétrica correta para a sua aplicação. A ferramentaétrica correta fara o trabalho melhor e de forma mais segura ao ritmo para o qual foi concebida.
b) Não utilize a ferramenta eletrica se o interruptor não a ligar ou desligar. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada.
c) Desligue a ficha da alimentacao e/ou retire a bateria da ferramenta eletrica, se amovivel, antes de fazer quaisquer ajustes, mudar de acessorios ou armazenar a ferramenta eletrica. Estas medidas de segurancapreventivaajudamareduzir os ricos de ligar inadvertamente a ferramenta eletrica.
d) Guarde as ferramentas eletricas não realizadas para do alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta eletrica ou com estas instruções realizem a ferramenta eletrica. As ferramentas eletricas são perigosas nas vezes deutilizadores sem formação.
e) Proceda à manutenção das ferramentasétricas e acessórios. Verifique desalinhamentos ou bloqueiros das peças moveris, peças partidas e quaisquer outras condições que possam afetar o funcimento da ferramentaétrica. Se estiver danificada, leve a ferramentaétrica para ser reparada antes dautilização. Muito acidentes são provocados pela fraça manutenção das ferramentasétricas.
f) Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte devidamente mantidas e com arestas de corte afiadas tem uma menor probabilitadede prender e são mais faceis de controlar.
g) Use a ferramenta eletrica, acessosórios e brocas, etc., de acordo com estas instruções, tendo em conta as condições de trabalho e o trabalho a ser efetuado. Autilização da ferramenta eletrica para operações differsente daquelas para que foi criada pode dar origem a uma situação perigosa.
h) Mantenha as pegas e superficies de segurar secas, limpas e sem oleo ou gordura. Pegas e superficies de segurar escorregadias não permitem o manuseamento seguro nem o controlo da ferramenta em situacoes inesperadas.
5) UTILIZACAO E CUIDADOS DA FERRAMENTA COM A BATERIA
a) Recarregue apenas como carregarador especialidoleo fabricante. Um carregarador que sera adequado a um tipo de bateria pode Criar um risco de incendio quando uso com othera bateria.
b) Use ferramentas elétricas apenas com as baterias especialmente designadas. A utilizesçao de outras baterias pode Criar um risco de ferimentos e incendio.
c) quando não uso a bateria, mantenha-a afastada de outros objetivos de metal, como clipes de papel, moedas, chaves, pregos, parafudos ou

outros pequeños objetivos de metal que possum fazer a ligaçao entre osinous TERMINais. Colocar os terminais da bateria em curto-circuito pode dar origem a queimaduras ou fogo.

d) Sob condições abusivas, pode ser ejetado liquido da bateria; evite o contacto. Se ocorro um contacto acidental, lave com água abundante. Se o liquido entra em contacto com os olhos, procure ajuda médica. O liquido ejetado da bateria pode provocar irritação ou queimaduras.
e) Não use a bateria nem a ferramenta se estiverem danificadas ou modificadas. Baterias danificadas ou modificadas podem estarcentrimentos imprevisíveis, dando origem a fogo, explosão ou risco de lesões.
f) Não exponha a bateria ou a ferramenta ao fogo ou temperatura excessiva. A exposicao ao fogo ou a temperatas acima dos 130^ pode causar uma explosao.
g) Siga todas as instruções de corregamento e não corregue a bateria nem a ferramenta a uma temperatura fora dos parâmetros especializados nas instruções. Carregar incorretamente ou a temperatas para dos parâmetros especializados pode danificar a bateria eLERMatar o risco de fogo.
6) REPARACAO
a) A reparacao da sua ferramenta eletrica devera ser sempre efetuada por pessoas qualificadas, utilizing apenas peças sobresselentes identicas. Tal ira assegurar que a seguranca da ferramenta eletrica é mantida.
b) Nunca tente reparar uma bateria danificada. A reparação das baterias é deverá ser efetuada pelo fabricante ou por um reparador autorizzato.

INSTRUÇÉS DE SEGURANÇA DA CHAVE DE IMPACTO SEM FIOS

• Secure a ferramentaétrica pelas superfícies isoladas quando efetuar qualquer operação em que a aparafusadora possa entra em contacto com cablagem oculta ou com o seu padrão. Se a aparafusadora entra em contacto com um fio ligado à alimentação, as peças de metal expostas à eletricidade podem dar origem a umCHOqueétrico.

GERAL

• As poeiras de materiais como tintas com chumbo, determinadas espécies de madeiras, minerais e metais podem ser prejudiciais (o contacto ou a inalação dessa poeira pode causar reações alergicas e/ou doenças respiratorias no operador ou assistentes); utilize uma mascara antipoeira e travaíbe com um dispositivo de EXTRAÇÃO de poeiras quando for possível ligar.
• Determinados temas de poeiras está classificadas como cancerígenos (como poeira de faia e carvalho) especialmente junto com aditivos para tratamento de madeiras. Utilize uma mascara antipoeira e travaile com um dispositivo de EXTRAÇO de poeiras quando for possivel ligar.
• Siga as normas{nacionaisreferentesa poeiraspara os materiais com quepretendeetrabalhar.
• Não travaque em materiais que contenham amIENTo (o amIENTo é considerado cancerígeno).
• Certifique-se de que o seletor de direção da rotação

A ② está na posicao central (fixada) antes de efetuar quaisquer ajustes ou substituir os acessórios, bem como quando transporte ou guardar a ferramenta.

ACESSORIOS

• A SKIL apenas pode assegurar um functiOnamento sem defeitos da ferramenta quando utilizes acosos originais.
• Utilize開放es como una velocidade admissivel que corresponda, pero menos, a velocidade mais elevada semarga da ferramenta.

ANTES DA UTILIZACAO

• Evite danos que possam ser causados por parafusos, pregos e outros elementos na sua pena a ser travahada. Retire-os antes de partirar o trabalho.
  Fixe a peça a ser找工作 (uma peça a ser找工作 fixada num torno ou dispositivo de fixação está mais segura do que são segurar à mão).
• Use detetores adequados para encontrar estas linhas na area de trabajo, ou contacte aEmpresa local da respetiva'utilidade para obter ajuda. Ocontacto com linhas elétricas pode dar origem a fogo ouCHOque elétrico;danificaruma tubagemdo gás podedar origem a explosão;penetrar um tubo da agua podecausar danos patrimonialis ouchoque elétrico.

BATERIAS

• A bateria fornecida vem parcialmente carregada. Para garantir a capacidade completenessa da bateria, corregue por completenessa bateria no carregarador antes de usar a sua ferramenta eletrica pela primaira vez.
• Useapanas as seguntebaterias e carregadores com esta ferramenta

-Bateria SKIL: BR131***
-Carregador SKIL: CR1*31***

• Não use a bateria danificada. Esta deverá ser substituía imeditamente.
• Não desmonte a bateria.
• Não exponha a ferramenta/bateria à chuva.
• Temperatura ambiente permitida (ferramenta/carregador/bateria):

-A carregar: 4 - 40 °C
-Durante o functiOnamento: -20 - 50 °C
-Durante o armazenamento: -20 - 50 °C

EXPLICACAO DOS SIMBOLOS NA FERRAMENTA/BATERIA

③ Leia o manual de instruções antes dautilização.
As baterias poderexplodir quando atiradas para o fogo, por isso,nuncaqueimeuma bateria.
⑤ Guarde a ferramenta/carregador/bateria num local onede a temperatura não exceeda os 50^
⑥ Não elimine ferramentas electrolyticas juntamente com o lixo dométrico comum.

UTILIZACAO

• Carregar a bateria
  ! Leia os avisos de segurar e as instruções fornecidas com o carregaror.
• Remover/Instalar a bateria ②
• Indicador do nível da bateria ⑦
  -Prima o botao do indicator do nivel da bateria H para ver o atual nivel da bateria 7a
  ! quando o;nível mais boa do indicator da bateria而成ar a piscar antes premir o botao H ⑦ b,a bateria está descarregada.
  ! Quando 2 niveis do indicator da bateria

comoçarem a piscar après premir o botão H ⑦ c, a bateria não se encontrar dentro da temperatura de funciona permittida.

• Proteção da bateria

A ferramenta desliga-se de repente ou é impossível ligá-la quando

• ação é muito grande -> retire ação e reinicé -a temperatura da bateria não se encontrar dentro do raio da temperatura de funciona permittida de -20 a +50 °C -> 2 níveis do indicator do quando a bateria meça o pescar quando prime o botão H⑦c; espere que a bateria volta ao raio da temperatura de funciona permittida.

-a bateria está quase gasta (para proteger contra grandes descargas) -> é aparecido um baixo;nivel da bateria ou a piscar 7b no indicator do nivel da bateria quando prime o botao H;carregue a bateria.

! Não continue a premir o interruptor de ligar/ desligar après a ferramenta se desligar automaticamente. A bateria pode fazer danificada.

Fixar o clipe para o cinto 8

-Fixo o clipe para o cinto L na chave com o parafuso fornecido.

• Alterar a direção de rotação ⑨

-Quando não estiver devidamente colocar na posicao esquerda/direita, o interruptor E② não pode ser ativado.

! Altere a direção de rotação apenas quando a ferramenta parar por completeness.

• Interruptor combinado para ligar/desligar ⑩ e controlo da velocidade (11)

-Controle a velocidade uniformamente do zero ao maximo fazendo mais ou menos pressao em E②

Luz LED 12

-A luz LED acende quando ativar o interruptor de ligar/ desligar E, ou quando prime o botão da luz LED F ou botão do modo G.

-Prima o botao da luz LED para selecionar a luminosidade desejada:

Baixa luminosidade - desliga-se passado cerca de 10segundosaposterlibertadoortERRUPTordeligar/ desligar.

Alta luminosidade - desliga-se passado cerca de 600 segundos après ter libertado o interruptor de ligar/ desligar.

! quando a luz LED começar a piscar rapidamente, a proteção da bateria é ativada (consulta acima).

• Selege do modo 13

-Prima o botao do modo G para selectionar o modo desejado:

Modo de baixa velocidade (a luz "1" acende a verde) 13a

-Apertar com menos binário e menos velocidade

-Para parafusos pequeenos

Modo de velocidade média (as luzes "1 e 2" acendem a verde) ⑬b

-Apertar com binário e velocidade médios

-Para parafusos de aplicacoes medias

Modo de alta velocidade (as luzes "1, 2 e 3" acendem a verde) ⑬c

-Apertar com o maior de forca e velocidade

-Para parafusos grandes

Modo de controlo invertido (a luz "RM" acende a verde) ⑬d

-Para desapertar porcas e parafusos
-Párá quando o parafuso ou porca estiver desapertado.

! O modo de controlo está disponible na rotação paraTRS. Na rotação para arente, é uso para a velocidade alta.

! Os modelos so podem ser alterados quando os LEDs verdes estiverem ativados e quando a ferramenta estiver completeness parada.

• Instalar e退市 chaves de caixa 14

-Para instalar una chave de caixa, basta pressioná-la para o conductor quadrado D.
-Para retiring una chape de caixa, basta puxa-la para fora do conductor quadrado D.

! Use apenas chaves de caixa com um conductor quadrado de 3/8" (14)a.

! Use o adaptor M para chaves de caixa com um conductor quadrado de 1 / 2 " (4) b.
! Não use chaves de caixa danificadas.

• Segurar o orientar a ferramenta 15

! Durante o trabajo, segure sempre a ferramenta pelas和地区 cinzentas.
-Mantenha as ranhuras de ventilacao B ② desobstruidas.
- Não aplicou demasiada pressão na ferramenta. Deixe a ferramenta travaíhar por si.

CONSELHOS DE APLICAZão

• Use aCESSA de aparafusar adequada.
• Quando enroscar um parafuso perto de uma extremidade transversal ou na extremidade demadeira, faça previamente um orifcio para fazer lascar a madeira.
• Para uma utilização otima da ferramenta, tem de fazer uma pressão constante no parafuso, especialmente quando o retiring.
• Quando enroscar um parafuso emmadeira dura, devera fazer primeiro um orificio piloto.
• Para mais informações, consulte www.skil.com.

• Esta ferramenta não foi criada para'utilização profissional.
• Mantenha sempre a ferramenta limpa (especialmente as ranhuras de ventilação B②).

! Retire a bateria da ferramenta antes de proceder à limpeza.

• Se a ferramenta falhar apesar dos cuidados de fabrico e procedimentos de teste, a reparacaodeer ser efetuada por um centro de reparacao pos-venda autorizo para ferramentas elétricas SKIL

-Envie a ferramenta desmontada, juntamente com a prova de compra, para o seu representante ou punto de reparacao SKIL mais proximo (os endereços e tambem os esquemas de reparacao está listedos em www.skil.com).
-Tenha em conta que danos devido a sobrecarga ou manuseamento inadequado da ferramenta não são abrangidos pela garantia (para saber as condições da garantia SKIL, consulte www.skil.com ou informe-se com o seu revendedor).

AMBIENTE

• São elimine ferramentas eletricas, baterias,

acessórios e embalagens juntamente com o lixo
dométrico comum (apenas para paises da UE). -Em conformidade com a Direita Europeia 2012/19/ CE relativa aos resíduos de equipamento eletrico e eletrónico e respetiva implementação em conformidade com as leis nationals, ferramentas elétricas que tenham atingido o final do seu ciclo de vida vem ser recolhidas separatamente e entrega em instalações de reciclagem ambientalmente compatíveis.
- O símbolo ⑥ serve para lembrar isto quando for necessária a eliminação.

! Antes da eliminação, proteja os terminais da bateria com fita resistente, para fazer um curto-circuito.

RUIDO/VIBRAÇÃO

• Medido de acordo com a EN62841. O[nível de pressão do som这其中a ferramenta é de 88 dB(A), e o[nível de potência do som é de 99 dB(A) (incerteza K = 3 dB), e a vibração 9,1m / s^2 (somá vetorial das 3 direções; incerteza K = 1,5m / s^2)
• O[nivel de emissão da vibração foi medico de acordo com um teste padronizzato da norma EN 62841. Pode ser uso para comparar两大 ferramentas e como avaliação preliminar da exposicao à vibração quando usar a ferramenta para as aplicacoes mentionadas.

-Usar a ferramenta para differedes aplicacoes, ou com acessos differentes ou mal mantidos, pode fazer significativamente oivel de exposicao.
-As vezes que a ferramenta é desigada ou quando estiver a funcional, mas sem estar a efetuar o trabalho, pode reduzir significativamente o;nível de exposicao.

! Proteja-se dos efeitos das vibrações realizando a manutenção da ferramenta e dos seuas acessórios, mantendo as muitos quentes e organizando os seuis padrões de trabalho.

1

a281 a5> a3g> 28!0jgjj10

1 acjll jSillg 1 1
