Produkttyp	Akku-Schlagschrauber
Marke	Skil
Modell	3265 CA
Stromversorgung	Lithium-Ionen-Akku 20V (Serie BR1*31****)
Motortyp	Bürstenlos (brushless)
Max. Drehmoment (nach ISO 5393)	250 Nm
Variable Drehzahl	Ja, durch progressiven Schalter
Betriebsmodi	4 Modi: Niedrige Drehzahl, Mittlere Drehzahl, Hohe Drehzahl, Umkehrsteuerung
Antriebsvierkant	3/8" (Adapter 1/2" nicht im Lieferumfang)
LED-Beleuchtung	Ja, mit zwei Helligkeitsstufen
Schalldruckpegel	88 dB(A)
Schallleistungspegel	99 dB(A)
Vibration (Schrauben)	9,1 m/s² (K=1,5 m/s²)
Drehrichtung	Vorwärts, Rückwärts, Mittelstellung verriegelt
Akkuschutz	Automatische Abschaltung bei Überlast, abnormaler Temperatur oder vollständiger Entladung
Gürtelclip	Inklusive und austauschbar
Aufbewahrungsbereich für Einsätze	Am Werkzeug integriert
Akku und Ladegerät enthalten	Ja (Akku BR1*31****, Ladegerät CR1*31****)
Betriebstemperatur	-20 °C bis +50 °C
Ladetemperatur	4 °C bis 40 °C
Wartung	Lüftungsschlitze reinigen; Reparatur durch autorisierten Skil-Kundendienst
Garantie	Skil-Garantie (außer bei Überlast oder unsachgemäßer Verwendung)

Häufig gestellte Fragen - 3265 CA SKIL

Wie ändere ich die Drehrichtung am Skil 3265 CA?

Verwenden Sie den Drehrichtungswähler A oben am Werkzeug. Stellen Sie ihn nach links für Rechtslauf, nach rechts für Linkslauf und in die Mitte für die Verriegelung. Ändern Sie die Richtung nur bei vollständigem Stillstand des Werkzeugs.

Welche Einsätze verwende ich mit dem Schlag-Schrauber Skil 3265?

Verwenden Sie Stecknüsse mit 3/8-Zoll-Vierkant direkt am Antriebsvierkant. Für 1/2-Zoll-Nüsse verwenden Sie den Adapter M (mitgeliefert, nicht im Standardumfang enthalten). Stellen Sie sicher, dass die Nüsse nicht beschädigt sind.

Wie schalte ich die LED-Beleuchtung ein und stelle die Helligkeit ein?

Drücken Sie den Ein-/Ausschalter E oder die LED-Taste F. Drücken Sie erneut F, um zwischen geringer Helligkeit (Ausschaltung nach 10 s) und hoher Helligkeit (Ausschaltung nach 600 s) zu wechseln.

Was bedeutet das Blinken der Akkuanzeigen?

Wenn nach Drücken der Taste H der niedrigste Pegel blinkt, ist der Akku leer. Wenn zwei Pegel blinken, befindet sich der Akku außerhalb des zulässigen Temperaturbereichs (-20 °C bis +50 °C). Warten Sie, bis er wieder im Bereich ist.

Wie wähle ich einen Schraubmodus aus?

Drücken Sie die Taste Mode G, um durch die Modi zu wechseln: niedrige Drehzahl (grüne LED 1), mittlere Drehzahl (LEDs 1 und 2), hohe Drehzahl (LEDs 1, 2 und 3) und Umkehrsteuerung (LED RM). Die Modi können nur bei stillstehendem Werkzeug geändert werden.

Was ist die maximale Leistung des Skil 3265 CA?

Das maximale Drehmoment für das Schrauben in harten Materialien beträgt 250 Nm nach ISO 5393. Damit können große Schrauben und Muttern festgezogen und gelöst werden.

Wie pflege ich den Schlagschrauber Skil 3265?

Halten Sie das Werkzeug sauber, insbesondere die Lüftungsschlitze B. Entfernen Sie vor der Reinigung den Akku. Wenden Sie sich für Reparaturen an einen autorisierten Skil-Kundendienst. Verwenden Sie nur Originalzubehör.

Sind Akku und Ladegerät im Lieferumfang enthalten?

Ja, der Akku Skil BR1*31**** und das Ladegerät Skil CR1*31**** sind enthalten. Der Akku wird teilgeladen geliefert; laden Sie ihn vor der ersten Verwendung vollständig auf.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie immer einen Augenschutz. Halten Sie das Werkzeug an den isolierten Griffflächen. Überlasten Sie das Werkzeug nicht. Vermeiden Sie den Kontakt mit verdeckten Stromkabeln. Befolgen Sie alle Anweisungen in der Bedienungsanleitung.

Wie befestige ich den Gürtelclip am Skil 3265?

Befestigen Sie den Gürtelclip L mit der beiliegenden Schraube am Werkzeug. Er kann je nach Vorliebe auf jeder Seite montiert werden. Stellen Sie sicher, dass er vor der Verwendung fest angezogen ist.

BEDIENUNGSANLEITUNG 3265 CA SKIL

Bürstenloser Akku-Schlagsschrauber

3265

EINLEITUNG

• Dieses Werkzeug ist zum Eintreiben und Lösen von

Schrauben und Bolzen bestimmt

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Wenn Teile fehlen oder beschädigt sind, wenden Sie sich an ihren Handler
• These Bedienungsanleitung vor dem Gebrauch sorgfältig durchlesen und aufbewahren (3)
• Achten Sie besonders auf die Sicherheits- und Warnhinweise. Es können schwere Verletzungen verursacht werden, wenn die Anweisungen missachtet werden

TECHNISCHE DATEN ①

Max. Drehmoment bei hartem Schraubfall nach ISO 5393:250Nm

WERKZEUGKOMPONENTEN ②

A Drehrichtungs-Wahlschalter (Rechtslauf/ Zentrierverriegelung/Linklauf)
B Lüftungsschitze
C LED-Lampe
D Vierkantantrieb
E Schalter zum Ein-Aus-Schalten und zur Drehzahlregelung
F LED-Lampenschalter
G Modustaste
H Taster fur Akkuladeanzeige
J Bit-Lagerfläche
K Riemenbefestigung
L Gurtelclip
M Adapter*

*STANDARDMÄSSIG NICTHT MITGELIEFERT

SICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE ZUELEKTKOWERKZEUGEN

WARNING Beachten Sie alle Warnhinweise, Anweisungen, Abbildungen und technischen Daten, die thisem Elektrowerkzeug beigefegt sind. Die Nichtbeachtung der unten aufgeführten Anweisungen kann zu Stromschlagen, Branden und/oder schweren Verletzungen führen.

Bewahren Sie alle Warn- und Bedienhinweise für Nachschlagezwecke auf.

Unter den Begriff „Elektrowerkzeug" in den Warnhinweisen fallen netzbetriebene (d. h. kabelgebundene) oder akkubetriebene (d.h. kabellose) Elektrowerkzeuge.

1) SICHERHEIT IM ARBEITSBEREICH
a) Halten Sie den Arbeitsbereich stets sauber und gut beleuchtet. Unaufgeräumte oder dunkle Bereiche konnen Unfälle provozieren.
b) Verwenden Sie Elektrowerkzeuge nicht in explosionsgefahrdeten Umgebungen wie z. B. in Gegenwart von entzündlichen Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entsetzt konnen.
c) Halten Sie Schaulustige und Kinder fern, während Sie das Elektrowerkzeug einsetzen. Ablenkungen

konnen dazu führen, dass Sie die Kontrolle verlieren.

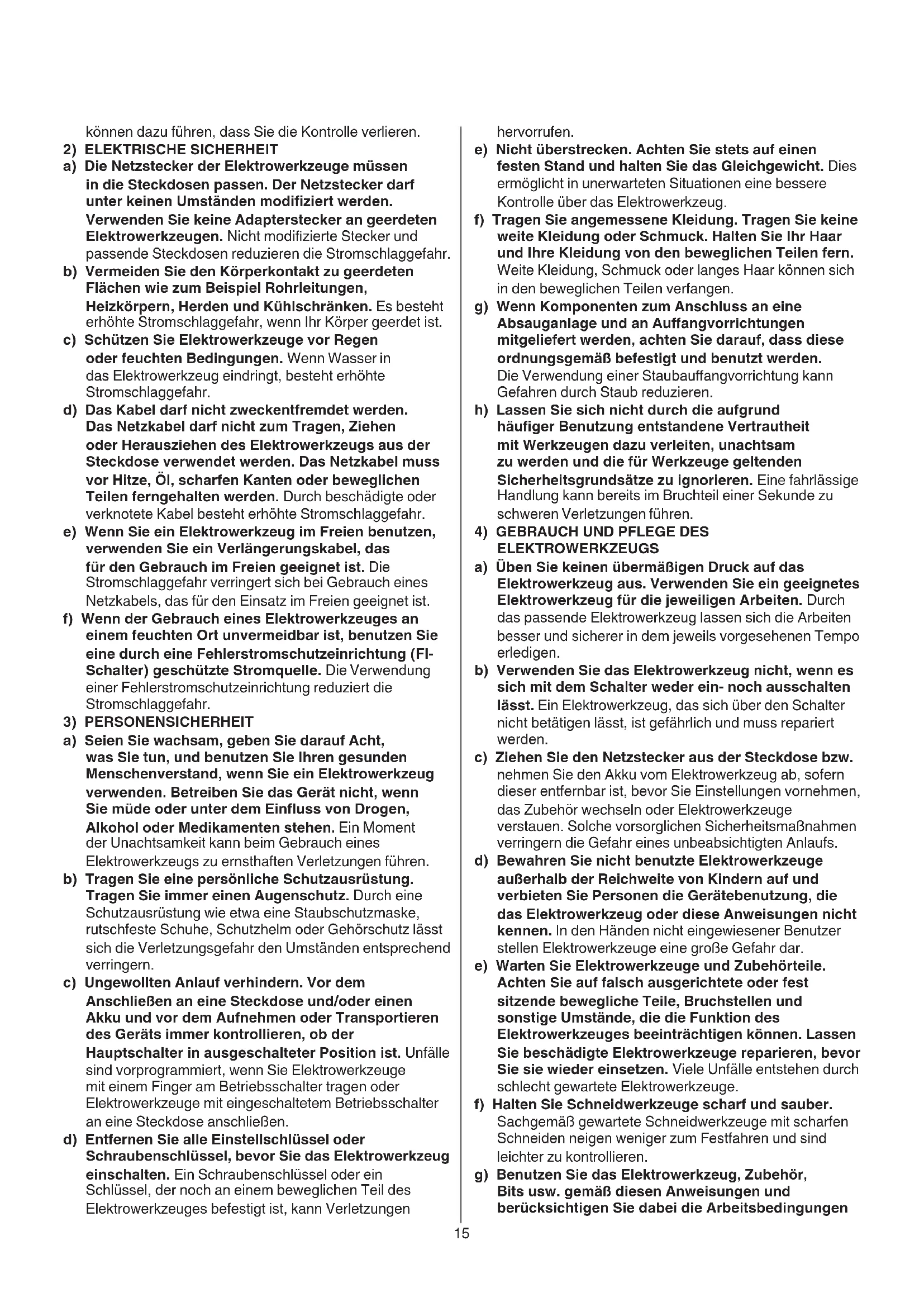

2) ELEKTRISCHE SICHERHEIT
a) Die Netzstecker der Elektrowerkzeuge müssen in die Steckdosen passen. Der Netzsteckerarf unter keinen Umständen modifiziert werden. Verwenden Sie keine Adapterstecker an geerdeten Elektrowerkzeugen. Nicht modifierte Stecker und passende Steckdosen reduzieren die Stromschlaggefahr.
b) Vermeiden Sie den Körperkontakt zu geerdeten Flächen wie zum Beispiel Rohrleitungen, Heizkörpmn, Herden und Kühlschränken. Es besteht erhöhte Stromschlaggefahr, wenn Ihr Körper geerdet ist.
c) Schützen Sie Elektrowerkzeuge vor Regen oder feuchten Bedingungen. Wenn Wasser in das Elektrowerkzeug eindringt, besteht erhöhte Stromschlaggefahr.
d) Das Kabelarf nicht zweckentfremdet werden. Das Netzkabelarf nicht zum Tragen, Ziehen oder Herausziehen des Elektrowerkzeugs aus der Steckdose verwendet werden. Das Netzkabel muss vor Hitze, Ol, scharfen Kanten oder beweglichen Teilen fernenhalten werden. Durch beschadigte oder verknottete Kabelbesteht erhöhte Stromschlaggefahr.
e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein Verlängerungskabel, das für den Gebrauch im Freien geeignet ist. Die Stromschlaggefahr verringgert sich bei Gebrauch eines Netzkabels, das für den Einsatz im Freien geeignet ist.
f) Wenn der Gebrauch eines Elektrowerkzeuges an einem feuchten Ort unvermeidbar ist, benutzen Sie eine durch eine Fehlerstromschutzeinrichtung (Fl-Schalter) geschützte Stromquelle. Die Verwendung einer Fehlerstromschutzeinrichtung reduziert die Stromschlaggefahr.
3) PERSONENSICHERHEIT
a) Seien Sie wachsam, geben Sie darauf auf Acht, was Sie tun, und benutzen Sie ihren gesunden Menschenverstand, wenn Sie ein Elektrowerkzeug verwenden. Betreiben Sie das Gerät nicht, wenn Sie mäde oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit kann beim Gebrauch eines Elektrowerkzeugs zu ernsthaften Verletzungen führen.
b) Tragen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Durch eine Schutzausrüstung wie etwa eine Staubschutzmaske, rutschfeste Schuhe, Schutzhelm oder Gehorschutz lasst sich die Verletzungsgefahr den Umständen entsprechend verringgen.
c) Ungewolten Anlauf verhindern. Vor dem Anschlieben an eine Steckdose und/oder einen Akku und vor dem Aufnahme oder Transportierenden des Geräts immer kontrollieren, ob der Hauptschalter in ausgeschalteter Position ist. Unfälle sind vorprogrammiert, wenn Sie Elektrowerkzeuge mit einem Finger am Betriebsschalter tragen oder Elektrowerkzeuge mit eingeschaltetem Betriebsschalter an eine Steckdose anschließen.
d) Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Schraubenschlüssel oder ein Schlüssel, der noch an einem beweglichen Teil des Elektrowerkzeuges befestigt ist, kann Verletzungen

hervorrufen.

e) Nicht überstrecken. Achten Sie stets auf einen festen Stand und halten Sie das Gleichgewicht. Dies ermöglich in unerwarteten Situationen eine bessere Kontrolle über das Elektrowerkzeug.
f) Tragen Sie angemessene Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Ihr Haar und ihre Kleidung von den beweglichen Teilen fern. Weite Kleidung, Schmuck oder langes Haar können sich in den beweglichen Teilen verfangen.
g) Wenn Komponenten zum Anschluss an eine Absauganlage und an Auffangvorrichtungen mitgeliefert werden, achten Sie darauf, dass diese ordnungsgemäß befestigt und benutzt werden. Die Verwendung einer Staubaufgangvorrichtung kann Gefahren durch Staub reduzieren.
h) Lassen Sie sich nicht durch die aufgrund haufterg Benutzung entstandene Vertrautheit mit Werkzeugen dazu verleiten, unachtsam zu werden und die für Werkzeuge geltenden Sicherheitsgrundsätze zu ignorantieren. Eine fahrlässige Handlung kann bereits im Bruchteil einer Sekunde zu schweren Verletzungen führen.
4) GEBRAUCH UND PFLEGE DES ELEKTROWERKZEUGS
a) Üben Sie keinen übermögen Druck auf das Elektrowerkzeug aus. Verwenden Sie ein geeignetes Elektrowerkzeug für die jeweiligen Arbeiten. Durch das passende Elektrowerkzeug setzen sich die Arbeiten better und sicherer in dem jeweils vorgesehenen Tempo erledigen.
b) Verwenden Sie das Elektrowerkzeug nicht, wenn es sich mit dem Schalter weder ein- noch ausschalten lassst. Ein Elektrowerkzeug, das sich über den Schalter nicht betätigten lassst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Netzstecker aus der Steckdose bzw.nehmen Sie den Akku vom Elektrowerkzeug ab, sofern dieser entfernbar ist, bevor Sie Einstellungen vornehmen, das Zubehör wechseln oder Elektrowerkzeugeverstauen. Solche vorsorglichen Sicherheitsmaßnahmenverringern die Gefahr eines unbeabsichtigten Anlaufs.
d) Bewahren Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und verbieten Sie Personen die Gerätebenutzung, die das Elektrowerkzeug oder diese Anweisungen nicht kennen. In den Handen nicht eingewiesener Benutzer stellen Elektrowerkzeuge eine große Gefahr dar.
e) Warten Sie Elektrowerkzeuge und Zubehörteile. Achten Sie auf falsch ausgerichtete oder fest sitzende bewegliche Teile, Bruchstellen und sonstige Umstände, die die Funktion des Elektrowerkzeuges beeinträchtigen können. Lassen Sie beschädigte Elektrowerkzeuge reparieren, bevor Sie sie wieder einsetzen. Viele Unfälle entstehen durch schlecht gewartete Elektrowerkzeuge.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sachgemäß gewartete Schneidwerkzeuge mit scharfen Schneiden neigen weniger zum Festfahren und sind leichter zu kontrollieren.
g) Benutzen Sie das Elektrowerkzeug, Zubehör, Bits usw. gemäß diesen Anweisungen und berücksichtigten Sie darauf die Arbeitsbedingungen

und die auszuführenden Arbeiten. Die Verwendung des Elektrowerkzeugs für Aufgaben, die von seinem bestimmungsgemäß Zweck abweichen, können zu gefährlichen Situationen führen.

h) Halten Sie die Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen beeinträchtigen die sichere Handhabung des Werkzeugs und führen in unerwarteten Situationen zum Verlust der Kontrolle über das Werkzeug.
5) BENUTZUNG UND PFLEGE VON AKKUGERÄTEN
a) Laden Sie den Akku nur mit dem vom Hersteller vorgegebenen Ladegerät auf. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann bei der Benutzung eines anderen Akkus zu einer Brandgebung werden.
b) Benutzen Sie für die Elektrowerkzeuge nur die jeweils zugehörigen Akkus. Bei Verwendung anderer Akkus besteht Verletzungs- und Brandgebung.
c) Wenn der Akku nicht benutz wird, halten Sieihn von anderen metallischen Gegenständen fern, wie etwa Buroklammern, Munzen, Schlüssel, Nagel, Schrauben oder anderen kleinen Metallgegenständen, die eine Verbindung zwischen den Polen herstellen können. Das Kurzschlieben der Pole kann Verbrennungen oder Brände verursachen.
d) Bei unsachgemäß Anwendung kann Flüssigkeit aus dem Akku austreten; Kontakt vermeiden. Falls Sie versehentlich mit Akkusäure in Berührung gekommen sind, spulen Sie die Stelle mit Wasser. Falls Akkusäure in die Augen geraten ist, suchen Sie zudem einen Arzt auf. Aus dem Akku austretende Flüssigkeit kann Reizungen oder Veratzungen verursachen.
e) Benutzen Sie keinen Akku oder ein Werkzeug, das beschädigt oder umgebaut wurde. Beschädigte oder modifierte Akkus konnen sich unvorhgesehen verhalten und einen Brand, eine Explosion oder eine Verletzung hervorrufen.
f) Akkus oder Werkzeuge vor Feuer oder extremen Temperaturen schützen. Feuer oder Temperaturen über 130^ können eine Explosion verursachen.
g) Befolgen Sie alle Ladeanweisungen und laden Sie den Akku oder das Werkzeug nicht außerhalb des Temperaturbereichs auf, der in der Anleitung angegebenen ist. Das unsachgemäß Aufladen oder Laden außerhalb des angegebenen Temperaturbereichs kann den Akku beschädigen und die Brandgefahr erhöhen.
6) REPARATUREN
a) Lassen Sie Ihr Elektrowerkzeug von einer qualifizierten Fachkraft und nur unter Verwendung baugleicher Ersatzteile reparieren. Nur so kann für die Sicherheit des Elektrowerkzeugs gesorgt werden.
b) Reparieren Sie unter keinen Umständen beschädigte Akkus. Akkus sollena ausschlieBlich vom Hersteller selbst oder einer autorisierten Reparaturwerkstatt repariert werden.

SICHERHEITSANWEISUNGEN FÜR AKKU-SCHLAGSCHRAUBER

• Halten Sie das Elektrowerkzeug an den isolierten Grifflächen fest, wenn Sie Arbeiten ausführten, bei

denen die Schraube verborgene Stromleitungen treffen kann (der Kontakt mit einer spannungsführenden Leitung kann auch Metallteile des Elektrowerkzeuges unter Spannung setzen und zu einem elektrischen Schlag führen)

ALLGEMEINES

• Der Staub von Materialien wie bleihaltiger Farbe, bestimmten Holzarten, Mineralien und Metallen kann gesundheitsschädlich sein (das Einatmen oder der Kontakt mit diesen Stauben kann allergische Reaktionen und/oder Atemwegserkrankungen beim Benutzer oder bei Passanten auslösen); tragen Sie eine Staubmaske und arbeiten Sie mit einer Staubabsaugung, sofern ein Anschluss dafürvorhanden ist
• Bestimmte Stäube sind als krebserregend eingestuft (beispelsweise Eichen- und Buchenholzstaub), insbesondere in Verbindung mit Zusätzen für die Holzvorbehandlung. Tragen Sie eine Staubmaske und arbeiten Sie mit einer Staubabsaugung, sofern anschließbar
• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial gültigen nationalen Staubschutzvorgaben
• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserrend)
• Stellen Sie sicher dass Richtungswahlschalter A② auf die mittlere Verriegelungsposition gestellt ist, bevor Sie Einstellungen vornehmen, Zubehor wechseln oder das Werkzeug transportieren bzw. Verstauen

ZUBEHOR

• SKIL kann nur dann die einwandfrei Funktion des Werkzeuges zuschern, wenn Original-Zubehör verwendet wird
• Nur Zubehor verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Werkzeuges

VOR DER ANWENDUNG

• Beschädigungen durch Schrauben, Nagel und ähnliches an Ihrw Werkstück vermelden; diese vor Arbeitsbeginn entfernen
• Spannen Sie das Werkstück ein (Wird das Werkstück von einer Spannvorrichtung gehalten oder in einen Schraubstock eingespannt, ist das Arbeitsen sicherer als beim Festhalten mit der Hand)
• Verwenden Sie geeignete Suchgeräte, um unter Putz verlegte Leitungen aufzuspären. Wenden Sie sich alternativ an einen Elektrofachbetrieb. Der Kontakt mit Elektroleitungen kann Brände und Stromschläge hervorrufen. Bei Beschädigung einer Gasleitung besteht Explosionsgefahr. Durch das Anbohren einer Wasserleitung besteht die Gefahr einer Sachbeschädigung oder Stromschlaggefahr

AKKU

• Der mitgelieferte Akku ist nur teilgeladen. Um die volle Kapazität des Akkus nutzen zu konnen, laden Sie den Akku im Ladegerät vollständig auf, bevor Sie das Elektrowerkzeug zum ersten Mal verwenden.
• Nur die mit diesen Werkzeug mitgelieferten Batterien und Ladegeräte verwenden
• SKIL-Akku:BR131**

• SKIL-Ladegerät:CR131**

• Beschädigte Akkus nicht verwenden sondern sofort ersetzen
  Die Batterie nicht auseinandernehmen

• Das Werkzeug/die Batterie niemals Regen aussetzen
• Erlaubte Umgebungstemperatur (Werkzeug/Ladegerät/ Batterie):

-beim Laden 4... 40^
-im Betrieb-20...+50°C
-bei Lagerung -20 +50^

ERKLÄRUNG DER SYMBOLE Auf DEM WERKZEUG/AKKU

③ Die Bedienungsanleitung vor dem Gebrauch lessen
④ Batterien werden bei Kontakt mit Feuer explodieren, die Batterien dazu niemals verbrennen
⑤ Bewahren Sie das Werkzeug/Ladegerät/Akku stets bei Raumtemperaturen unter 50^ auf
⑥ Elektrowerkzeuge und Akkus nicht in den Hausmull werfen

BEDIENUNG

• Aufladen des Akkus

! Lesen Sie die Sicherheitshinweise und Anweisungen, die Ladegerät beiliegen

Anbringen/Abnehmen des Akkus ②
- Akkuladeanzeige ⑦

-Drücken Sie auf den Taster für die Akkuladeanzeige H, um den aktuellen Ladezustand des Akkus zu kontrollieren ⑦a
! Wenn nach dem Drucken des Tasters für die Ladestandsanzeige H ⑦ b der niedrigste Ladezustand in der Anzeige blinkt, ist der AkkuIeer
! Wenn nach dem Drucken des Tasters für die Ladestandsanzeige H ⑦ c 2 Balken blinken, ist der Akku nicht im zulässigen Betriebstemperaturbereich

• Akkuschutz

Das Gerät wird plötzlich ausgeschaltet oder kann nicht mehr eingeschaltet werden, wenn

• die Belastung zu stark ist --> Gerät entlasten und neu starten
  -die Akkutemperatur nicht im zulässigen Betriebstemperaturbereich von -20 bis +50^ C liegt Wenn nach dem Drucken des Tasters fur die Ladestandsanzeige Hc 2 Balken blinken, warten, bis sich der Akku wieder innerhalb des zulässigen Betriebstemperaturbereichs befindet
  -der Akku fast leer ist (zum Schutz vor

Tiefentladung) --> Nach dem Drucken der Taste H wird ein niedriger Ladestand oder ein blinkender niedriger Ladestand ⑦b angezeigt; Akku aufladen

! Wenn sich das Gerät automatisch abgeschelt hat, nicht weiterhin den Ein-/Ausschalter drücken; der Akku kann dadurch beschädigt werden

Gurtel-Clip anbringen 8
-Befestigen Sie den Gurtelclip L mit der mitgelieferten Schraube am Gerat
Umschalten der Drehrichtigung 9
-Wenn der Schalter nicht korrekt links/rechts einrastet, kann der Schalter E ② nicht betätigter werden
! Drehrichtigung nur dann wechseln, wenn das Werkzeug vollkommen stillsteht
- Kombischalter zum Ein-/Ausschalten ⑩ und zur Drehzahlregelung ⑪
- Durch mehr oder weniger Druck auf Schalter E② kann die Geschwindigkeit stufenlos von Null bis zur maximalen Drehzahl verstellt werden
LED-Lampe 12
Die LED-Lampe schaltet sich ein, wenn der Ein-/

Ausschalter E betätig wird oder wenn entweder der LED-Lampenschalter F oder die Modustaste G gedrückt wird
- Drücken Sie den LED-Lampenschalter, um die gewünschte Helligkeit einzustellen:
Niedrige Helligkeit - schaltet sich ca. 10 Sekunden nach dem Loslassen des Ein-/Aus-Schalters aus Hohe Helligkeit - schaltet sich ca. 600 s nach dem Loslassen des Ein-/ Ausschalter aus
! Wenn die LED-Lampe schnell blinkt, ist der Akkuschutz aktiviert (siehe oben)

Wahl der Betriebsart 13

-Drücken Sie die Modustaste G, um die gewünschte Betriebsart auszuwahlen:
Niedrige Drehzahl (Lampe,1" leuchtet grün) 13a
-Schrauben mit weniger Drehmoment und geringer Drehzahl
-furkleineBolzenundSchrauben

Mittlere Drehzahl (Lampen „1 & 2" leuchten grün)

-Schrauben mit mittlerem Drehmoment und mittlerer Drehzahl
-für mittelschwere Schraubarbeiten

Hohe Drehzahl (Lampen „1 & 2 & 3" leuchten grün) (13)c

-Anzug mit hoher Kraft und Geschwindigkeit
-Fur große Schrauben und Bolzen

Linklauf-Regelmodus (Lampe „RM“ leuchtet grün) ⑬d

-Zum Losen von Schrauben und Muttern
-stoppt, wenn die Schraube oder Mutter gelost ist

! Der geregelte Modus steht nur bei Rechtslauf zur Verfügung. Bei Linklauf wird die mittlere Drehzahl aktiviert
! Die Betriebsart kann nur geändert werden, wenn die grünen LEDs leuchten und das Werkzeug stillsteht

• Steckschlüssel einsetzen und entfernen (14)

-Steckschluss zum Anbringen einfach auf den Vierkantantrieb D stecken
-Steckschluss zum Entfernen einfach vom Vierkantantrieb D abziehen

! Nur Steckschluss mit 3/8"-Antrieb verwenden 14a
! Verwenden Sie Adapter M für Steckschluss mit einem ½ Zoll Vierkantantrieb (14)b
! Beschädigte Steckschluss nicht mehr verwenden

• Halten und Führer des Werkzeugs 15

! Werkzeug beim Arbeitsen immer an den grauen Griffflächen festhalten
Die Lufungsschlitze B② nicht abdecken
-nicht zu viel Druck auf das Werkzeug ausüben; lassen Sie das Werkzeug für Sie arbeiten

ANWENDUNGSHINWEISE

Die entsprachenden Bits verwenden
- Beim Eindrehen einer Schraube am Ende oder Kopfstück eines Holzes sollte ein Loch vorgebohr werden um ein Spalten des Holzes zu vermeiden
- Für einen optimalen Gebrauch des Werkzeuges ist ein ständiger Druck auf die Schraube notwendig, weitere während des Ausschraubens
- Beim Eindrehen einer Schraube in Hartholz sollte ein

Loch vorgebohr werden

• Weitere Informationen finden Sie unter www.skil.com

WARTUNG / PFLEGE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Halten Sie das Werkzeug immer sauber (insbesondere die Lufungsschlitze B②)

! Vor dem Reinigen den Akku vom Werkzeug abnehmer

• Sollte das ElektrowerkzeugTOTZ sorgfaltiger Herstellungs- und Prufverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle fur SKIL-Elektrowerkzeuge ausfuhrten zu halten

-Schicken Sie das Werkzeug unzerlegt zusammen mit dem Kaufbeleg an den Fachhändler oder an die nachste SKIL-Vertragswerkstatt (die Anschriften sowie die Ersatzteilzeichnung des Werkzeuges finden Sie auf www.skil.com)
-Wir weisen darauf auf hin, dass Schaden aufgrund einer Überlastung oder unsachgemäßen Handhabung von der Garantie ausgeschlossen sind (die SKIL-Garantiebedingungen finden Sie unter www.skil.com oder Fragen Sie Ihr Handlcrer)

UMWELT

• Elektrowerkzeuge, Akkus, Zubehor und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder)

Gemäß der europäischen Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden
-Hieran soll Sie das Symbol 6 erinnern

! Vor dem Entsorgen des Akkus die Pole mit Isolierband zukleben, um einen Kurzschluss zu verhindern

GERÄUSCH/VIBRATION

• Laut Messung gemäß EN 62841 beträgt der Schalldruckpegel theses Werkzeugs 88 dB(A) und der Schalleistungspegel 99 dB(A) (Unsicherheit K = 3 dB). Die Vibration beträgt 9,1 m/s² (Triaxvektorsumme; Unsicherheit K = 1,5 m/s²)
  Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN62841 gemessen. Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und dient als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke
  Die Verwendung des Werkzeugs fur andere Anwendungen oder mit anderen oder schlecht gewarteten Zubehor kann den Expositionswert erheblich erhöhen
  -Zeiten, zu denen das Werkzeug ausgeschaltet oder bei denen es in Betrieb ist aber nicht zum Einsatz kommt, können den Expositionswert erheblich verringn
  ! Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm und

organisieren Sie ihre Arbeitsweise

NL

Borstelloze accu-slagmoersleutel

3265

INLEIDING

TECHNISCHE GEGEVENS ①

SPECIFICHE TECNICHE ①

MEPH TOY EPTAAEIOY ②

A EunoyeaKateuovonncpiotpofns (eepoc/kvtpko klaedwma/avant08n)
B c
C Auxvia LED
D Tepaywvo taok
E 1akontnc Ekkivnonc/otaonkai eayxou taxutnta
F Koumti luxviaic LED
G Koupi τροπου λειτουργίας
H Koupi Ev8EiEnoTaeuncmuataia
J Xwpoc aiooKeuOcmuTow
K Iepioxni OTepeewos laupiou
L Kainzovns
M PpOaPmuoyec
ΔEN ΠΕΠΑΜΒΑΝΕΤΑΙ ΣΤΗ ΣΤΑNTAP ΣΥΣKEYAΩIA

AΣΦΑΛΕΙA
