Produkttyp	Sladdlös slagnyckel
Märke	Skil
Modell	3265 CA
Strömförsörjning	20V litiumjonbatteri (serie BR1*31****)
Motortyp	Borstlös
Max vridmoment (enligt ISO 5393)	250 Nm
Variabel hastighet	Ja, med progressiv avtryckare
Driftlägen	4 lägen: Låg hastighet, Medelhastighet, Hög hastighet, Omvänd kontroll
Fyrkantdrivning	3/8" (adapter 1/2" medföljer ej)
LED-belysning	Ja, med två ljusstyrkenivåer
Ljudtrycksnivå	88 dB(A)
Ljudeffektnivå	99 dB(A)
Vibrationer (skruvning)	9,1 m/s² (K=1,5 m/s²)
Rotationsriktning	Framåt, bakåt, mittspärr
Batteriskydd	Automatisk avstängning vid överbelastning, onormal temperatur eller fullständig urladdning
Bältesclips	Ingår och utbytbar
Förvaringsutrymme för bits	Inbyggd i verktyget
Batteri och laddare ingår	Ja (batteri BR1*31****, laddare CR1*31****)
Driftstemperatur	-20 °C till +50 °C
Laddningstemperatur	4 °C till 40 °C
Underhåll	Rengör ventilationsöppningarna; reparation hos auktoriserad Skil-service
Garanti	Skil-garanti (gäller ej vid överbelastning eller olämplig användning)

Vanliga frågor - 3265 CA SKIL

Hur ändrar man rotationsriktningen på Skil 3265 CA?

Använd rotationsriktningsväljaren A som sitter på ovansidan av verktyget. Ställ den åt vänster för framåtrotering, åt höger för back, och i mitten för låsning. Ändra endast riktning när verktyget står helt stilla.

Vilka bits ska man använda till Skil 3265 slagnyckel?

Använd hylsor med 3/8 tums fyrkantsdrivning direkt på hanfyrkanten. För 1/2 tums hylsor, använd medföljande adapter M (ingår ej i standard). Se till att hylsorna inte är skadade.

Hur tänder man LED-belysningen och justerar ljusstyrkan?

Tryck på strömbrytaren E eller LED-knappen F. Tryck igen på F för att växla mellan låg ljusstyrka (släcks efter 10 s) och hög ljusstyrka (släcks efter 600 s).

Vad betyder blinkandet från batteriindikatorerna?

Om den lägsta nivån blinkar efter att du tryckt på H-knappen är batteriet tomt. Om två nivåer blinkar är batteriet utanför tillåten temperatur (-20 °C till +50 °C). Vänta tills det kommer tillbaka inom intervallet.

Hur väljer man ett skruvningsläge?

Tryck på lägesknappen G för att växla mellan lägena: låg hastighet (grön lampa 1), medelhastighet (lampor 1 och 2), hög hastighet (lampor 1, 2 och 3) och omvänd kontroll (RM-lampa). Lägena kan endast ändras när verktyget står stilla.

Vad är maximal effekt för Skil 3265 CA?

Maximalt vridmoment för skruvning i hårda material är 250 Nm enligt standard ISO 5393. Det gör att man kan dra åt och lossa stora skruvar och bultar.

Hur underhåller man Skil 3265 slagnyckel?

Håll verktyget rent, särskilt ventilationsöppningarna B. Ta ur batteriet före rengöring. För reparation kontakta auktoriserad Skil-service. Använd endast originaltillbehör.

Ingår batteri och laddare med verktyget?

Ja, batteri Skil BR1*31**** och laddare Skil CR1*31**** ingår. Batteriet levereras delvis laddat; ladda det fullt före första användning.

Vilka säkerhetsåtgärder måste iakttas?

Använd alltid ögonskydd. Håll verktyget i isolerade greppytor. Överbelasta inte verktyget. Undvik kontakt med dolda elledningar. Följ alla anvisningar i bruksanvisningen.

Hur fäster man bältesclipsen på Skil 3265?

Fäst bältesclipsen L på verktyget med medföljande skruv. Den kan monteras på önskad sida. Se till att den är ordentligt åtdragen före användning.

BRUKSANVISNING 3265 CA SKIL

• Det här verktyget ar avsett att skruva i och lossa skruvar och bultar
• Det har verktyget ar inte avsedd for yrkesmagg användning
• Om delar saknas aller ar skadade kontaktar du aterforsäljaren
• Läs dessa instruktioner noggrant für användning och bevara dem für framtida bruk ③
• Uppmärksamma särskilt sakerhetsinstruktionerna och varningarna, om dessa inte följs kan det resultera i allvarliga personskador

TEKNISKA DATA ①

Max. vridmoment hart skrufvorband enligt ISO 5393:250Nm

VERKTYGSELEMENT ②

A Rotationsriktningsvaljare (framat/mittlas/bakat)
B Ventilationsoppninger
C Lysiodlampa
D Faste
E Strömbrytare für till/frän och varvitalsreglering
F LED-lampknapp
G Lagesknapp
H Knapp batteriniväindikator
J Bitsforvaringsomrade
K Remfaste
L Bältesklämma
M Adapter*

*INGAR EJ SOM STANDARD

SÄKERHET

ALLMÄNNSA SÄKERHETSVARNINGAR FÖR ELVERKTYG

A VARNING Läs igenom alla sakerhetsvarningar, instruktioner, illustrationer och specifikationer som medfoljer detta elverktyg. Underlåtenhet att fölá alla instruktioner som lista nedan kan resultera i elektriska stötar, brand och/eller allvarliga persorskador.

Spara alla varninger och instruktioner for framtida referens

Termen "elverktyg" i varningarna syftr pa ditt starkstromsdrivna (sladdanslutna) elverktyg ellberbatteridrivna (sladdlosa) elverktyg.

1) ARBETSPLATSSAKERHET

a) Hall arbetsomradet rent och ordentlich upplyst. Belamrade aller mörka områden inbjuder till olyckor
b) Använd inte elverktyg i explosiva miljöer som t.ex. i narvaron av brandfarliga vätskor, gaser eller damm. Elverktyg skapar gnistor vilka kan antända dammet aller angorna.

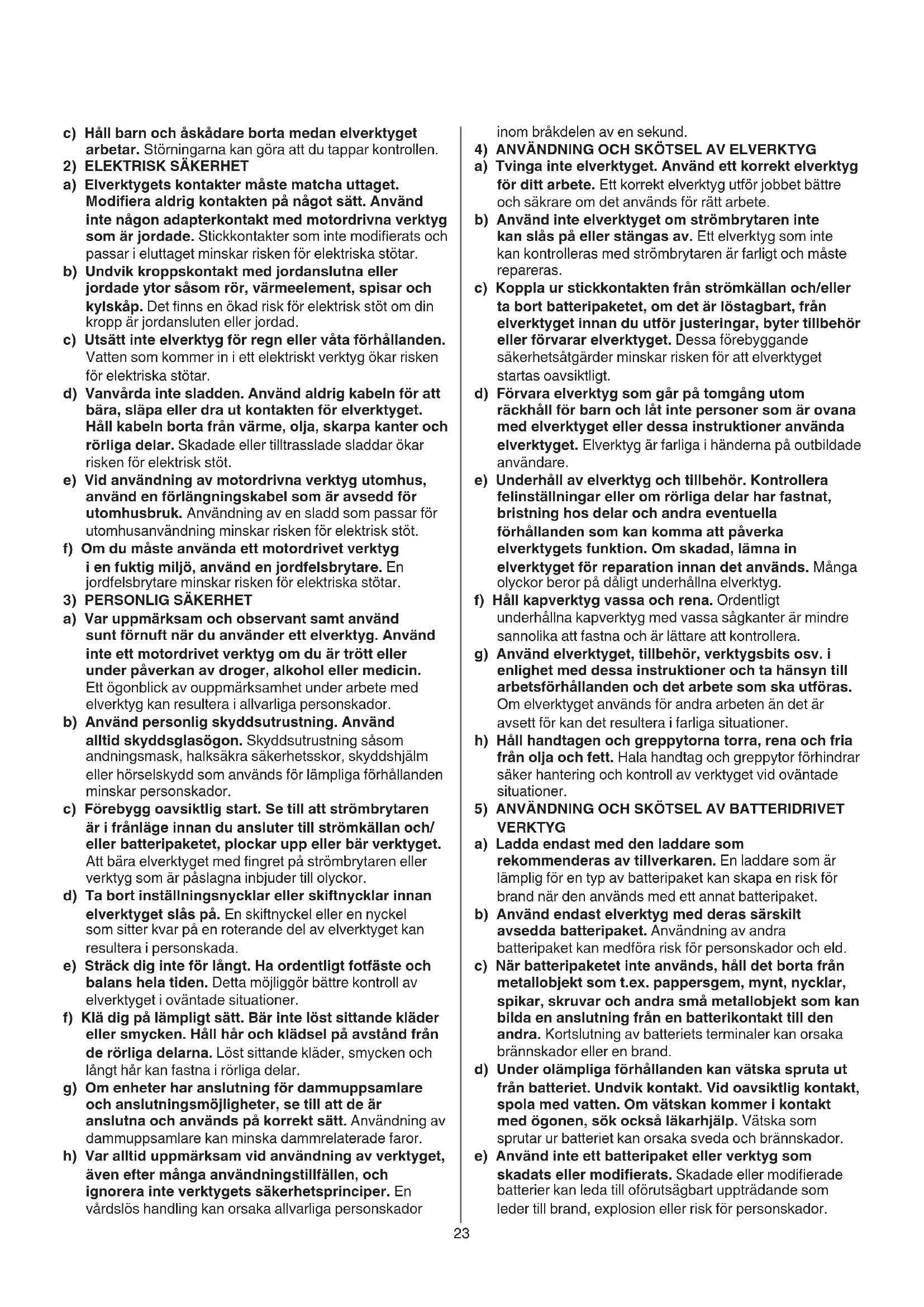

2) ELEKTRISK SÄKERHET

c) Hall barn och askadare borta medan elverktyget arbetar. Störningarna kan gora att du tappers kontrollen.
a) Elverktygets kontakter måste matcha uttaget. Modificera aldrig kontakten på nagot satt. Använd inte nàgon adapterkontakt med motordrivna verktyg som ar jordade. Stickkontakter som inte modifierats och passar i eluttaget minskar risken for elektriska stötar.
b) Undvik kroppskontakt med jordanslutna aller jordade ytor sasom ror, varmeelement, spasar och kylskap. Det finns en okad risk for elektrisk stot om din kropp ar jordansluten aller jordad.
c) Utsatt inte elverktyg for regn aller vata forhällanden. Vatten somkommen in i ett elektriskt verktyg okar risken for elektriska stotar.
d) Vanvårda inte sladden. Använd aldrig kabeln for attbara, slapa eller dra ut kontakten for elverktyget. Häll kabeln borta frän varme, olja, skarpa kanter och rörliga delar. Skadade eller tilltrasslade sladdar ökar risiken for elektrisk stöt.
e) Vid användning av motordrivna verktyg utomhus, använd en forlängningskabel som ar avsedd für utomhusbruk. Användning av en sladd som passar für utomhusanvändning minskar risken for elektrisk stöt.
f) Om du maste anvanda att motordrivet verktyg i en fuktig miljö, använd en jordfelsbrytare. En jordfelsbrytare minskar risken for elektriska stötar.
a) Var uppmärksam och observant somt använd sunt fornuft nar du använder ett elverktyg. Använd inte att motordrivet verktyg om du ar tröttller under paverkan av droger, alkohol eller medicin. Ett ögonblick av ouppmärksamhet under arbete med elverktyg kan resultera i allvarliga personskador.
b) Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning sasom andningsmask, halksäkra sakerhetsskor, skyddshjalm eller horselskydd som anecdotesfor lämpiga forhällanden minskar personskador.
c) Förebygg oavsiktlig start. Se till att strombrytaren ar i fränlage innan du ansluter till strömköllan och/eller batteripaketet, plockar upp erber verktyget. Att barea elverktyget med fingret pa strombrytaren ellverktyg som ar paslagna inbjuder till olyckor.
d) Ta bort installningsnycklar eller skiftnycklar innan elverktyget slas pa. En skiftnyckel aller en nyckel som sitter kvar pa en roterande del av elverktyget kan resultera i persorskada.
e) Sträck dig inte für längt. Ha ordentigt fotfaste och balans hela tiden. Detta möjiggör bättre kontroll av elverktyget i ovändade situationer.
f) Klä dig på lampligt satt. Bär inte lost sittande kläder eller smycken. Häll hr och klädsel på avständ frän de rörliga delarna. Lõst sittande kläder, smycken och langt hr kan fastna i rörliga delar.
g) Omenheter har anslutning for dammuppsamlare och anslutningsmöljigheter, se till att de ar anslutna och anvands pa korrekt satt. Anvandning av dammuppsamlare kan minska dammrelaterade faror.
h) Var alltid uppmärksam vid användning av verktyget, även after manga användningsstillfällen, och ignorera inte verktygets sakerhetsprinciper. En vardslo handling kan orsaka allvarlga persorskador

inom brakdelen av en sekund.

4) ANVÄNDNING OCH SKÖTSEL AV ELVERKTYG

a) Tvinga inte elverktyget. Använd att korrekt elverktyg für ditt arbete. Ett korrekt elverktyg utfor jobbet bättre och sakrare om det används for ratt arbete.

b) Använd inte elverktyget om strömbrytaren inte kan slås på erller stängas av. Ett elverktyg som inte kan kontrolleras med strömbrytaren ar farligt och maste repareras.

c) Koppla ur stickkontakten fran strömköllan och/eller ta bort batteripaketet, om det ar lostagbart, fran elverktyget innan du utfor justeringar, byter tillbehör eller forvarar elverktyget. Dessa forebyggande sakerhetsatgärder minskar risken for att elverktyget startas oavsiktligt.

d) Förvara elverktyg som går på tomgang utom räckhäll for barn och låt inte personer som är ovana med elverktyget aller dessa instruktioner använda elverktyget. Elverktyg År farliga i händerna på outbildade användare.

e) Underhäll av elverktyg och tillbehör. Kontrollera felinställningar eller om rörlga delar har fastnat, bristning hos delar och andra eventuella forhällanden som kan komma att paverka elverktygets Funktion. Om skadad, lamna in elverktyget für reparation innan det används. Många olyckor beror på dāligt unterhällna elverktyg.

f) Häll kapverktyg vassa och rena. Ordentligt underhällna kapverktyg med vassa sāgkanter ar mindre sannolika att fastna och ar lättare att kontrollera.

g) Använd elverktyget, tillbehör, verktygsbits osv. i enlighet med dessa instruktioner och ta hänsyn till arbetsforhällanden och det arbete som sca utforas. Om elverktyget används für andere arbeten an det är avsett forkan det resultera i farliga situationer.

h) Håll handtagen och greppytorna torra, rena och fria fran olja och fett. Hala handtag och greppytor forhindrar saker hantering och kontroll av verktyget vid oväntade situationer.

5) ANVÄNDNING OCH SKÖTSEL AV BATTERIDRIVET VERKTYG

a) Ladda endast med den laddare som rekommenderas av tillverkaren. En laddare som ar lamplig for en typ av batteripaket kan skapa en risk for brand nar den anvands med ett annat batteripaket.
b) Använd endast elverktyg med deras särskilt avsedda batteripaket. Användning av andra batteripaket kan medfora risk for persorskador och eld.
c) När batteripaketet inte används, häll det borta frän metallobjekt som t.ex. pappersgem, mynt, nycklar, spikar, skruvar och andra små metallobjekt som kan bildena en anslutning frän en batterikontakt till den andra. Kortslutning av batteriets terminaler kan orsaka brännskador eller en brand.
d) Under olämpliga forhällanden kan vätska spruta ut fran batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spelà med vatten. Om vätskan kommer i kontakt med ögonen, sök också lärarhjalp. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador.
e) Använd inte att batteripaket eller verktyg som skadats eller modifierats. Skadade aller modifierade batterier kan leda till oförutsägbart uppträdande som leder till brand, explosion aller risk for personskador.

f) Utsatt inte batteripaketet aller verktyget for eld aller extrema temperaturer. Exponering av eld aller temperaturer over 130^ kan orsaka explosion.
g) Folj alla laddningsinstruktioner och ladda inte batteripaketet aller verktyget atanfor det temperaturomrade som anges i instruktionerna. Felaktig laddning aller vid temperaturer atanfor angivet temperaturomrade kan skada batteriet och okar risiken for brand.
6) SERVICE
a) Lämna ditt elverktyg for service hos en kvalificerad servicetekniker som endast anvander identiska utbytesdelar. Det garantarar att sakerheten hos elverktygets bibehalls.
b) Utför aldrig service på skadade batteripaket. Service av batteripaketör endast utforas av tillverkaren eller auktoriserade serviceverkstäder.

SÄKERHETSANVISNINGAR FÖR SLADDLOM MUTTERDRAGARE

• Hall verktyget i de isolerade greppytornaRARYt arbete utfors dar festelementet kan komma i kontakt med dolda kablar (festelement somkommen i kontakt med en stromforande ledning kan orsaka att även verktygets exponerade metalldilar blir stromforande, vilket utgor risk for att användaren utsätts for elektriska stotar)

ALLMÄNT

• Viss typ av damm, exemplvis färg som innehäller bly, vissaTRSorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/sjukdom hos personer i narheten); använd andningsskydd och arbeta med en dammuppsamlare om sādan anslutning finns
• Vissa typ er damm ar klassificerade sa som cancerframkallande (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser for trabehandling; använd andningskydd och arbeta med en dammuppsamlare om saban anslutning finns
  Folj de nationella krav, som finns angaende damm, for de material du skull arbete med
• Asbesthaltigt material fär inte bearbetas (asbest anses vara cancerframkallande)
• Kontrollera att riktningsomkopplaren for rotationen A 2 ar i mittenpositionen (låst lage) innan inställningar utfors eller tillbehördsdelar byts erler maskinen Transporteras eller forvaras

TILLBEHOR

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används.
• Använd endast tillbehör vilkas tillatna varvital atminstone motsvarar maskinens högsta tomgängsvarvital

FORE ANVANDNINGEN

• Undvik skador genom att ta bort skruvar, spikar aller andra foremal ur arbetsstycket; ta dem bort innan du startup ett arbete
• Satt fast arbetsstychet (ett arbetsstycke fastsatt med skruvtvingar aller i att skruvstad ar mera stabilt an om det halls fast for hand)
• Använd lampliga detektorer für lokalisierung av dolda forsörnjningsledninger erller konsultera lokalt distributionsföretag (kontakt med elledninger kan

fororsaka brand och elstöt; en skadad gasledning kan leda till explosion; borrning i vattenledning kan fororsaka egendomsskador eller elstöt)

BATTERIER

• Det medfoljande batteriet ar delvis laddat (i syfte att garantera batteriets fulla kapacitet ska det laddas fullt i batteriladdaren innan verktyget anvands for forsta gangen)
• Använd endast följande batterier och laddare med det här verktyget

-SKIL-batteri: BR1*31****

-SKIL-laddare: CR131***

• Använd aldrig batteriet nar det är skadat; det skall omedelbart bytas ut
• Demontera inte batteriet
• Utsatt inte verktyget/batteriet for regn
• Tillaten omgivningstemperatur (verktyg/laddare/batteri): vid laddning 4...40 °C
  -vid drift -20...+50 °C
  -vid forvaring-20...+50°C

FÖRKLARING AV SYMBOLER PÄ VERKTYGET/BATTERIET

③ Läs bruksanvisingen före användning
④ Batterierna kan explodesa om de utsatts for eld sa brann inte batteriet av nagot skal
(5) Förvara verktyget/laddaren/batteriet i lokaler, där temperaturen inte överstiger 50^
Kasta inte elektriska verktyg och batterier i hushallssoporna

ANVÄNDNING

• Laddning av batteri! Iäs sakerhetsvarningarna och anvisingarna som medfoljde laddaren
• Borttagning/installation av batteriet ②
• Batteriniväindikator ⑦ -tryck på indicatororknappen for batterinivån H for att visa nuvarande batterinivå ⑦a! nar den lagsta niven hos batteriindikatorn börjar blinka after att knappen H⑦b tryckts in ar batteriet tomt! nar två nivaer av batteriindikatorn börjar blinka after att knappen H ⑦c tryckts in ar inte batteriet inom tillåtet drifttemperaturområde

• Batteriskydd Verktyget stangs plotsigt av ellr forhindras att startas\ när

• belastningen ar alltfor hog --> ta bort belastning och starta om

-batteriets temperatur ar inte inom tillatet drifttemperaturomrade pa-20 till +50^ -->tvanivae pabiateriindikatorns nivaindikator borjar blinkanar knappen Hctrycks in; vanta tills batteriet har atergatt till tillatet drifttemperaturomrade
-batteriet ar nastan tomt (for att skydda mot djup urladdning) --en lag batterinivá eller blinkende lag batterinivá ⑦b visas av batteriniváindikatorn nar knappen H trycks in; ladda batteriet

! fortssatt inte trycka på strombrytaren after att verktyget stängts av automatiskt; batteriet kan skadas

• Ansluta baltesklamman (8) -fast baltesklamman L till maskinen med den

medfoljande skruven

• Ändra rotationsriktningen ⑨ -om inte vänster/höger arinstalli ratt lage,kaninte strombrytaren E2 aktiveras! andra rotationsriktningen narmaskinen ar helt stilla

Kombinerad strombrytare 10 och hastighetskontroll 11 -variera hastigheten steglost fran noll till maximum genom att trycka mer aller mindre pa E2

• LED-lampa ② -LED-lampan tänds nr du aktiverar strömbrytaren E, ell er genom att trycka pa antingen LED-ljusknappen F eller lagesknappen G Tryck pa LED-lampknappen for att valja onskad Ijusstyrka: Låg Ijusstyrka - stangs av ca 10s after att strömbrytaren har släppts Hog Ijusstyrka - stangs av ca 600s after att strömbrytaren har släppts! När LED-lampan börjar att blinka, ar batteriskyddet aktiverat (se nedan)

• Lagesval 13 -tryck på lagesknappen G for att valja onskat Lage: Låg hastighetslåge (lampa "1" lyser gront) 13 a -atdragning med minde vridmoment och lag hastighet -for små bultar och skruvar

Medelhastighetslage (lampor "1 och 2" lyser gront) ⑬ b -dra at med medelhogt vridmoment och varvtaI -for skruvarna i medelhog tillampning Hoghastighetslage (lampor "1 och 2 och 3" lyser gront) ⑬ c

-ätdragning med stor kraft och hög hastighet -for stora skruvar och bultar

Kontrolläge für bakátriktad rotation (lampa "RM" lyser grönt) ⑬d

-für att lossa bultar och muttrar - stoppar nar bulten eller muttern lossnar

! kontrolläget für bakātriktad rotation endast tillgängligt vid bakātriktad rotation - vid framātriktad rotation används det für hög hastigkeit

! -lügen kan bara andras nar grona LED ar aktiverade och nar verktyget ar helt stillastående

• Installera och ta bort uttag ① -for att installera ett uttag, skjut helt enkelt pa den pa fyrkantiga enchet D -for att ta bort ett uttag, helt enkelt dra bort den fran fyrkantiga enchet D

! anvand endast hylsor med ett 3/8 tums
fyrkantsfaste ① a
! anvand sexkantsadapter M for hylsor med ett 1 / 2 tums fyrkantsfaste ① b

! anecdaldrig skadade hylsor

• Fasthällning och styrning av verktyget 15! under arbetet, häll alltid verktyget i det gräfārgade greppomrädet -häll ventilationsöppningarna B2 fria -lagg inte for mycket tryck på verktyget; lát verktyget góra arbetet at dig

ANVÄNDNINGSTIPS

• Använd ratt bits
• Vid idragning av en skruv nara kortänden eller på sidan

av tramaterialet skull forborning ske for att undvika sprickbildning

• För bösta användning av maskinen ar det nödvändigt med ett jämnt tryck på skruven, speciellt vid urdragning
• Vid skruvning i hare tra bör man Först forborra ett hal
  For mer information se www.skil.com

UNDERHÄLL/SERVICE

• Det har verktyget ar inte avsedd for yrkesmagg anvandning
• Hall alltid verktyget rent (i synnerhet ventilationsöppningarna B②)

! Ta bort batteriet fran verktyget fore rengoring

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppsta, bör reparation utforas av auktoriserad serviceverkstad for SKIL elverktyg
  -skicka verktyget odemonterat tillsammans med inkopsbevis till forsaljaren eller till narmaste SKIL serviceverkstad (adresser samt sprangskisser av verktyget finns pa www.skil.com)
  -Var medveten om att skada till foljd av overbelastning.
  eller felaktig hantering inte tacks av garantin (for SKIL garantivillkor gà till www.skil.com eller fraga Återförsäljaren)

MILJÖ

• Elektriska verktyg, batterier, tillbehör och Förpackning fär inte kastas i hushållssoporna (gäller endast EU-länder)

-enligt europeiska direktivet 2012/19/EG avseende avfall frän elektrisk och elektronisk utrustning och dess tillampning enligt nationell lagstiftning sca uttjanta elektriska verktyg sorteras separat och lämnas till miljövänlig Återvinning

• symbolen ⑥kommen att pâminna om detta när det ar dags for avyttring

! färe avyttring av batterierna, tejpa kontaktytorna med kraftig tejp for att undvika kortslutting

BULLER/VIBRATION

• Det hare verktygets ljudtrycksnivå som uppmätts i enlighet med EN62841 och ljudtrycksnivån for detta verktyg ar 88 dB(A) och ljudeffektnivån 99 dB(A) (osakerhet K = 3 dB) och vibrationen 9,1 m/s² (triaxvektorsumma; osakerhet K = 1,5 m/s²)
  Vibrationsemissionsvardet har uppmatts i enlighet med ett standardiserat test angivet i EN62841; detta varde kan anvandas for att jamfora ett verktyg med ett annat och som en ungefarglig uppskattning av hur stor vibration anvandaren utsats for när verktyget anvands enligt det avsedda syfctet

-om verktyget anvands for annat arbete an det avsedda syfet aller med fel aller dalgit unterhallna tillbehör kan detta drastiskt öka exponeringsnivan
-när verktyget stängts av ellr körns men inte utfor arbetet, kan detta avsevart minska exponeringsnivan! skydda dig mot effekterna av vibrationer genom att underhälla verktyget och dess tillbehör, hälla händerna varma och organisera ditt arbetsmönster
