NÁVOD NA OBSLUHU 3265 CA SKIL

Akumulátorový rázový uťahovák

• Tento nástroj je určený na uťahovanie a uvoľňovanie skrutiek

• Ако въпреки прецизното производство и внимателно изпитване възникне повреда, инструмента да се занесе за ремонт в оторизиран сервиз за електроинструменти на SKIL - занесете инструмента в неразглобен вид заедно с доказателство за покупката му в търговския обект, откъдето сте го закупили, или в най-близкия85 obmedzia nebezpečenstvo úrazu elektrickým prúdom. b) Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú rúry, radiátory, sporáky a chladničky. Dochádza k zvýšeniu rizika úrazu elektrickým prúdom, ak je vaše telo uzemnené. c) Chráňte elektrické náradie pred dažďom a vlhkým prostredím. Vniknutie vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom. d) Nepoužívajte kábel nesprávnym spôsobom. Nepoužívajte ho na prenášanie, ťahanie alebo odpájanie elektrického náradia. Udržujte kábel v dostatočnej vzdialenosti od zdrojov tepla, oleja, ostrých hrán alebo pohyblivých častí. Poškodené alebo zamotané káble zvyšujú riziko úrazu elektrickým prúdom. e) Ak sa chystáte náradie použiť v exteriéroch, použite výhradne predlžovaciu šnúru vhodnú na použitie v exteriéroch. Použitie šnúry vhodnej pre použitie v exteriéroch znižuje riziko úrazu elektrickým prúdom. f) Ak je používanie elektrického náradia vo vlhkom prostredí nevyhnutné, použite napájanie chránené prúdovým chráničom (RCD). Použitie prúdového chrániča znižuje riziko úrazu elektrickým prúdom.

a) Buďte pozorní, sledujte to, čo robíte a používajte zdravý rozum pri práci s elektrickým náradím. Nepoužívajte elektrické náradie, ak ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Chvíľková nepozornosť pri práci s elektrickým náradím môže mať za následok vážne zranenie. b) Používajte osobné ochranné pomôcky. Vždy používajte ochranu očí. Ochranné prostriedky, ako napríklad maska proti prachu, protišmyková obuv, ochranná prilba alebo chrániče sluchu používané v príslušných podmienkach, znížia riziko poranenia osôb. c) Zabráňte neúmyselnému uvedeniu do prevádzky. Pred pripojením k zdroju napájania a/alebo akumulátoru, pri zdvíhaní alebo prenášaní náradia sa uistite, že prepínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo aktivácia elektrického náradia, ktoré má zapnutý vypínač, môže viesť k úrazu. d) Pred spustením náradia vždy odstráňte nastavovací klin alebo kľúč. Kľúč alebo klin, ktorý necháte pripevnený k otáčajúcej sa časti elektrického náradia, môže spôsobiť zranenie osôb. e) Nepreceňujte sa. Pri práci vždy dodržujte správny postoj a rovnováhu. To umožňuje lepšiu ovládateľnosť náradia v nečakaných situáciách. f) Noste vhodné oblečenie. Nenoste šperky alebo voľný odev. Udržujte vlasy a oblečenie mimo dosah pohybujúcich sa častí. Voľný odev, šperky alebo dlhé vlasy môžu byť zachytené pohybujúcimi sa dielmi. g) Pokiaľ je náradie vybavené zariadením na zachytávanie prachu a úlomkov materiálu, skontrolujte, či je k náradiu správne pripevnené. Použitie odsávania prachu môže znížiť nebezpečenstvo, ktoré súvisí s prachom. h) Nedovoľte, aby ste sa po získaní skúseností častým používaním náradia stali neobozretnými a ignorovali zásady bezpečnosti. Nedbalá činnosť môže spôsobiť vážne zranenie za zlomok sekundy.

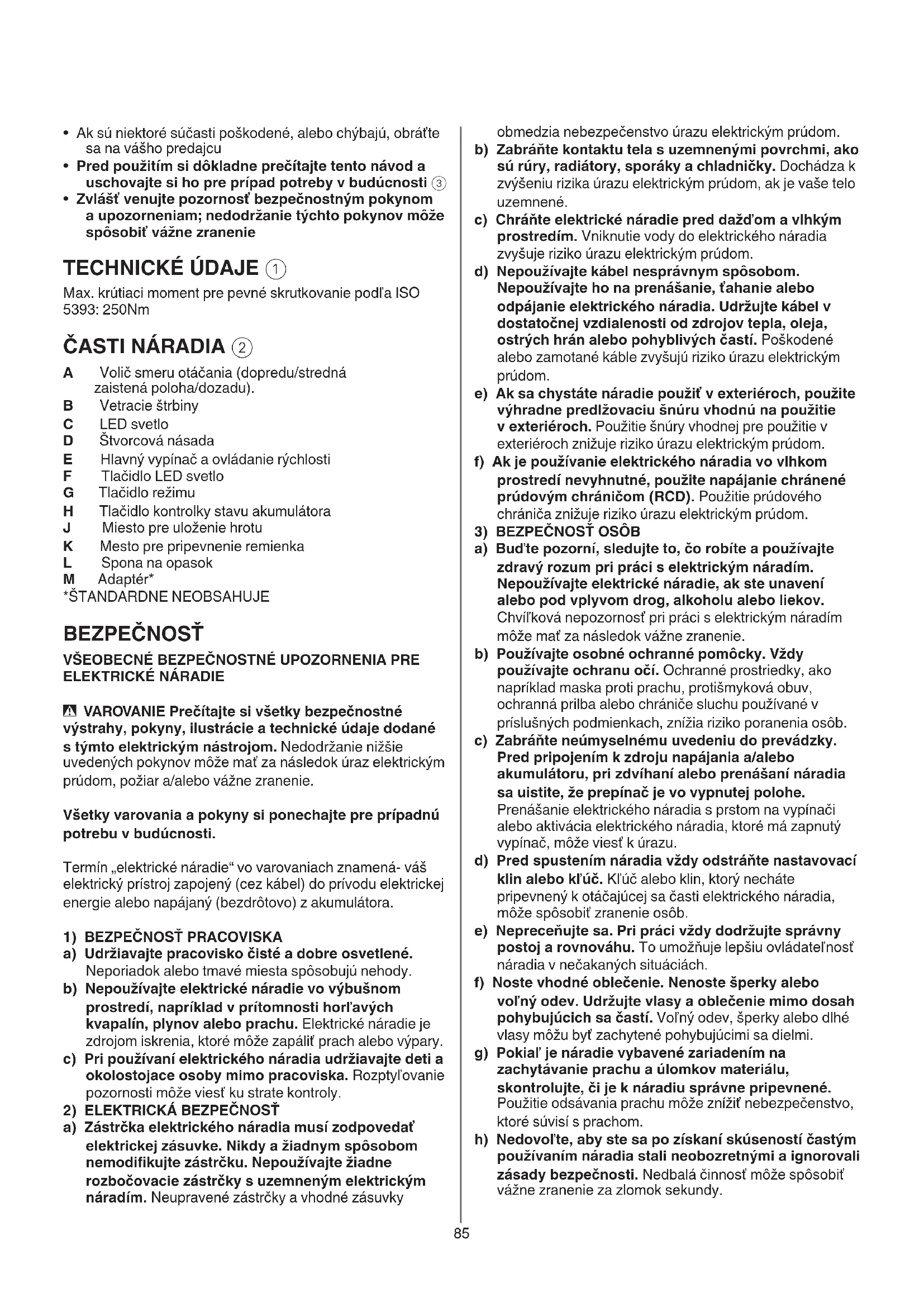

• Ak sú niektoré súčasti poškodené, alebo chýbajú, obráťte sa na vášho predajcu

• Pred použitím si dôkladne prečítajte tento návod a uschovajte si ho pre prípad potreby v budúcnosti 3

• Zvlášť venujte pozornosť bezpečnostným pokynom a upozorneniam; nedodržanie týchto pokynov môže spôsobiť vážne zranenie TECHNICKÉ ÚDAJE 1 Max. krútiaci moment pre pevné skrutkovanie podľa ISO 5393: 250Nm

- VAROVANIE Prečítajte si všetky bezpečnostné výstrahy, pokyny, ilustrácie a technické údaje dodané s týmto elektrickým nástrojom. Nedodržanie nižšie uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo vážne zranenie. Všetky varovania a pokyny si ponechajte pre prípadnú potrebu v budúcnosti. Termín „elektrické náradie“ vo varovaniach znamená- váš elektrický prístroj zapojený (cez kábel) do prívodu elektrickej energie alebo napájaný (bezdrôtovo) z akumulátora.

1) BEZPEČNOSŤ PRACOVISKA

a) Udržiavajte pracovisko čisté a dobre osvetlené. Neporiadok alebo tmavé miesta spôsobujú nehody. b) Nepoužívajte elektrické náradie vo výbušnom prostredí, napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Elektrické náradie je zdrojom iskrenia, ktoré môže zapáliť prach alebo výpary. c) Pri používaní elektrického náradia udržiavajte deti a okolostojace osoby mimo pracoviska. Rozptyľovanie pozornosti môže viesť ku strate kontroly.

2) ELEKTRICKÁ BEZPEČNOSŤ

a) Zástrčka elektrického náradia musí zodpovedať elektrickej zásuvke. Nikdy a žiadnym spôsobom nemodikujte zástrčku. Nepoužívajte žiadne rozbočovacie zástrčky s uzemneným elektrickým náradím. Neupravené zástrčky a vhodné zásuvky86 nebezpečenstvu poranenia. f) Nevystavujte akumulátor ani nástroj ohňu alebo nadmernej teplote. Pri vystavení ohňu alebo teplote nad 130 ° C môže dôjsť k výbuchu. g) Dodržujte všetky pokyny pre nabíjanie a nenabíjajte akumulátor alebo náradie mimo teplotného rozsahu uvedeného v pokynoch. Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo stanovený rozsah môže poškodiť akumulátor a zvýšiť riziko požiaru.

a) Náradie zverte do opravy kvalikovanej osobe, ktorá použije iba originálne náhradné diely. Zabezpečíte tak zachovanie bezpečnosti elektrického náradia. b) Nikdy neopravujte poškodené akumulátory. Servis akumulátorov smie robiť iba výrobca alebo autorizovaní servisní poskytovatelia.

• Elektrické náradie držte za izolované plochy rukovätí pri vykonávaní takej práce, pri ktorej by mohol nástroj natrať na skryté elektrické vedenia (kontakt uťahovača s vedením, ktoré je pod napätím, môže spôsobiť, že aj kovové súčiastky náradia sa dostanú pod napätie, čo môže spôsobiť zásah operátora elektrickým prúdom) VŠEOBECNE

• Prach z materiálu, akým je náter obsahujúci olovo, niektoré druhy dreva, minerály a kovy môže byť škodlivý (kontakt alebo vdýchnutie prachu môže spôsobiť alergické reakcie a/alebo respiračné ochorenia obsluhy a okolostojacich osôb); používajte ochrannú masku tváre a pracujte so zariadením na odsávanie prachu, ak je takéto zariadenie možné pripojiť

• Určité druhy prachu sú klasikované ako karcinogénne (napr. dubový a bukový prach), a to hlavne v spojení s prísadami na úpravu dreva; používajte tvárovú ochrannú masku a pracujte so zariadením na odsávanie prachu, ak je takéto zariadenie možné pripojiť

• Dodržujte stanovené nariadenia pre prácu v prašnom prostredí

• Neobrábajte materiál, ktorý obsahuje azbest (azbest sa považuje za rakovinotvorný materiál)

• Pred nastavovaním alebo výmenou príslušenstva, ako aj pri prenášaní alebo skladovaní náradia sa uistite, že je volič smeru otáčania A2 sa nachádza v strednej (uzamknutej) polohe.

• SKIL môže zaistiť bezchybné fungovanie nástroja iba vtedy, ak sa používa originálne príslušenstvo.

• Používajte iba príslušenstvo s povolenými otáčkami zodpovedajúcimi maximálnym otáčkam bez zaťaženia nástroja.

• Zabráňte poškodeniu náradia skrutkami, klincami a inými kovovými predmetmi v obrobku; odstráňte ich predtým, než začnete pracovať

• Zaistite obrábaný diel (obrábaný diel uchytený pomocou upínacích zariadení alebo vo zveráku je oveľa bezpečnejší ako držaný v ruke).

• Na vyhľadanie skrytých elektrických vedení, plynových a vodovodných potrubí použite vhodné vyhľadávacie prístroje, alebo sa spojte s príslušným

4) POUŽITIE ELEKTRICKÉHO NÁRADIA A

STAROSTLIVOSŤ a) Stroj nepreťažujte. Používajte správny typ náradia určený na danú prácu. Náradie bude pracovať lepšie a bezpečnejšie pri rýchlosti, na ktorú bolo navrhnuté. b) Nepoužívajte elektrické náradie, ak sa nedá zapnúť a vypnúť použitím vypínača. Akékoľvek elektrické náradie, ktoré sa nedá ovládať vypínačom je nebezpečné a musí sa opraviť. c) Pred akýmkoľvek nastavovaním, výmenou príslušenstva alebo pred uložením nepoužívaného elektrického náradia odpojte akumulátor, ak sa to dá. Takéto preventívne a bezpečné opatrenia znižujú riziko náhodného spustenia elektrického náradia. d) Uchovávajte nepoužívané elektronáradie mimo dosahu detí a nedovoľte, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi náradie používali. Elektrické náradie je nebezpečné v rukách neskúsených používateľov. e) Udržujte elektrické náradie a príslušenstvo. Skontrolujte nastavenie pohyblivých častí, poškodenie dielov a akékoľvek ďalšie okolnosti, ktoré môžu mať vplyv na funkciu elektrického náradia. Ak je elektrické náradie poškodené, nechajte ho pred použitím opraviť. Veľa úrazov je zapríčinených zle udržiavaným náradím. f) Strihacie náradie udržiavajte ostré a čisté. Starostlivo ošetrované strihacie náradie s ostrými čepeľami menej pravdepodobne uviazne a jednoduchšie sa ovláda. g) Používajte elektronáradie, príslušenstvo, násady apod. podľa týchto pokynov a rešpektujte pritom pracovné podmienky a vykonávanú činnosť. Použitie elektrického náradia na iné ako určené účely môže viesť k nebezpečným situáciám. h) Udržujte rukoväte a uchopovacie plochy suché, čisté, bez oleja a maziva. Klzké držadlá a uchopovacie plochy neumožňujú bezpečnú manipuláciu s náradím a jeho ovládanie v nečakaných situáciách.

5) POUŽÍVANIE A STAROSTLIVOSŤ O NÁRADIE NA

AKUMULÁTOR a) Nabíjajte len pomocou nabíjačky špecikovanej výrobcom. Nabíjačka, ktorá je vhodná pre jeden typ akumulátora, môže predstavovať pri nabíjaní iného typu akumulátora nebezpečenstvo. b) Používajte elektrické náradie iba s výslovne určenými akumulátormi. Použitie iných typov akumulátorov môže spôsobiť riziko úrazu a požiaru. c) Ak sa akumulátor nepoužíva, držte ho mimo iných kovových predmetov, ako sú sponky, mince, kľúče, klince, skrutkovače alebo iné malé kovové predmety, ktoré by mohli navzájom prepojiť kontakty akumulátora. Skratovanie kontaktov akumulátora môže spôsobiť popáleniny alebo požiar. d) Za nevhodných podmienok môže z akumulátora unikať kvapalina. Zabráňte kontaktu. Pri náhodnom kontakte opláchnite vodou. Pri zasiahnutí očí vyhľadajte lekársku pomoc. Unikajúca kvapalina z akumulátora môže spôsobiť podráždenie pokožky alebo popáleniny. e) Nepoužívajte akumulátor alebo nástroj, ktorý je poškodený alebo upravený. Poškodené alebo upravené akumulátory môžu mať nepredvídateľné chovanie, ktoré môže viesť k požiaru, výbuchu alebo87

• Pripevnenie spony na opasok 8 - pripevnite sponu na opasok L na uťahovák pomocou dodanej skrutky

• Zmena smeru otáčania 9 - ak nie je správne nastavený v polohe doľava/doprava, spínač E2 sa nedá aktivovať ! meňte smer otáčania, len keď je nástroj úplne nečinný

• Hlavný vypínač q a ovládanie rýchlosti w - rýchlosť plynule regulujte od 0 do maxima tým, že vyvíjate menší alebo väčší tlak na spínač E2

• LED svetlo e - LED svetlo sa rozsvieti po stlačení hlavného vypínača E alebo stlačením tlačidla F pre LED svetlo alebo tlačidla režimu G - Stlačením tlačidla LED svetlo vyberte požadovaný jas: Nízky jas - vypne sa cca. 10 s po uvoľnení hlavného vypínača Vysoký jas - vypne sa cca. 600 s po uvoľnení hlavného vypínača ! Keď začne LED svetlo blikať, aktivuje sa ochrana batérie (pozri vyššie)

• Výber režimu r - stlačením tlačidla režimu G vyberte požadovaný režim: Režim nízkej rýchlosti (kontrolka „1“ svieti na zeleno) ra - uťahovanie malým krútiacim momentom a pri nižšej rýchlosti - pre malé skrutky Režim strednej rýchlosti (kontrolky „1 a 2“ svietia na zeleno) rb - uťahovanie stredným krútiacim momentom a pri strednej rýchlosti - pre skrutky so stredným zaťažením Vysokorýchlostný režim (kontrolky „1, 2, 3“ svietia na zeleno) rc - uťahovanie vysokým krútiacim momentom a pri vysokej rýchlosti - pre veľké skrutky a závity Reverzný režim ovládania (kontrolka „RM“ svieti nazeleno) rd - na uvoľňovanie skrutiek a matíc - zastaví, keď sa uvoľní skrutka alebo matica ! režim ovládania je dostupný iba pri obrátenej rotácii; pri rotácii smerom dopredu sa používa vysoká rýchlosť ! režimy je možné zmeniť len vtedy, keď sú aktivované zelené LED diódy a keď je nástroj úplne zastavený

• Inštalácia a odstránenie pätice t - ak chcete nainštalovať päticu, jednoducho ju natlačte na štvorcovú násadu D - ak chcete vybrať päticu, jednoducho ju vytiahnite zo štvorcovej násady D ! Používajte iba pätice s 3/8" štvorcovou násadou

• Držanie a vedenie nástroja y ! pri práci držte náradie vždy za sivo zafarbené úchopové oblasti - nechajte vetracie štrbiny B2 nezakryté - na nástroj príliš netlačte; nechajte nástroj robiť prácu dodávateľom (kontakt s elektrickým vedením môže mať za následok vznik požiaru alebo spôsobiť zásah elektrickým prúdom; poškodenie plynového potrubia môže spôsobiť výbuch; prevŕtanie vodovodného potrubia spôsobí vecné škody, alebo môže spôsobiť zásah elektrickým prúdom) AKUMULÁTORY

• Dodaný akumulátor je čiastočne nabitý (na zaručenie plnej kapacity akumulátora ho pred prvým zapnutím prístroja úplne nabite v nabíjačke)

• S týmto náradím používajte len nasledujúce akumulátory a nabíjačky - Akumulátor SKIL: BR1*31**** - Nabíjačka SKIL: CR1*31****

• Nepoužívajte akumulátor, keď je poškodený; musí sa okamžite vymeniť

Akumulátory po vhodení do ohňa vybuchnú a preto ich nevhadzujte do ohňa zo žiadneho dôvodu.

Nevyhadzujte elektrické náradie a akumulátory do komunálneho odpadu POUŽITIE

• Nabíjanie akumulátora ! prečítajte si bezpečnostné výstrahy a pokyny dodané s nabíjačkou

• Vybratie/inštalácia akumulátora 2

• Kontrolka nabitia akumulátora 7 - stlačením tlačidla kontrolky nabitia akumulátora H zobrazíte aktuálny stav akumulátora 7a ! keď po stlačení tlačidla H7b začne blikať najnižšia úroveň kontrolky, akumulátor je vybitý ! keď po stlačení tlačidla H7c začnú blikať 2 úrovne kontrolky akumulátora, akumulátor sa nenachádza v prípustnom rozsahu prevádzkových teplôt

• Ochrana akumulátora Náradie sa náhle vypína alebo sa nedá zapnúť v prípade,

- je príliš vysoká záťaž --> odstráňte záťaž a reštartujte - teplota akumulátora nie je v prípustnom rozsahu prevádzkových teplôt - 20 až + 50 ° C --> 2 úrovne kontrolky stavu akumulátora začnú blikať po stlačení tlačidla H7c; počkajte, kým sa akumulátor nevráti do povoleného rozsahu prevádzkových teplôt - akumulátor je takmer vybitý (na ochranu pred hlbokým vybitím) --> nízka úroveň nabitia alebo blikajúca nízka úroveň nabitia akumulátora 7b je indikovaná kontrolkou stavu akumulátora pri stlačení tlačidla H; nabite akumulátor ! potom ako sa náradie automaticky vypne, nestláčajte hlavný vypínač, môže sa poškodiť akumulátor88 ktorých náradie beží, ale v skutočnosti nevykonáva prácu, môžu značne znížiť úroveň expozície ! chráňte sa pred účinkami vibrácií tak, že budete náradie a jeho príslušenstvo správne udržiavať, že nebudete pracovať so studenými rukami a že si vaše pracovné postupy správne zorganizujete

• Používajte vhodné hroty

• Pri zaťahovaní skrutky v blízkosti rezu alebo na hrane dreva by sa mala predvŕtať diera, aby sa zabránilo prasknutiu dreva

• Pre optimálne použitie nástroja sa vyžaduje rovnomerný tlak na skrutku, hlavne pri vyberaní

• Pri zaskrutkovaní do tvrdého dreva by sa mala predvŕtať diera

• Ďalšie informácie nájdete na adrese www.skil.com

• Toto náradie nie je vhodné pre profesionálne použitie

• Náradie neustále udržujte čisté (najmä vetracie štrbiny B2) ! ! pred čistením vyberte akumulátor z náradia

• Ak by náradie napriek starostlivej výrobe a kontrole predsa len prestalo niekedy fungovať, nechajte opravu vykonať v autorizovanej servisnej opravovni elektrického náradia SKIL - nerozobraté náradie zašlite spolu s dokladom o kúpe svojmu predajcovi alebo do najbližšieho servisu SKIL (adresy ako aj servisná schéma náradia sú uvedené na www.skil.com) - Uvedomte si, že poškodenie spôsobené preťažením alebo nesprávnym zaobchádzaním bude zo záruky vylúčené (záručné podmienky spoločnosti SKIL nájdete na stránke www.skil.com alebo si ich vyžiadajte u vášho predajcu) ŽIVOTNÉ PROSTREDIE

• Elektrické náradie, akumulátory, príslušenstvo a balenie nevyhadzujte do komunálneho odpadu (len pre štáty EÚ) - v súlade s európskou smernicou 2012/19/ES o odpade z elektrických a elektronických zariadení a jej implementácie v súlade s vnútroštátnymi právnymi predpismi musí byť elektrické náradie, ktoré dosiahlo koniec svojej životnosti, zbierané oddelene od ostatného odpadu a musí sa vrátiť do ekologického recyklačného zariadenia - pripomenie vám to symbol

• Hladina akustického tlaku tohto nástroja meraná v súlade s EN62841 je 88 dB (A) a hladina akustického výkonu 99 dB (A) (neurčitosť K = 3 dB) a vibrácie 9,1 m/s

(súčet vektorov troch osí; neurčitosť K = 1,5 m/s
