Type product	Draadloze multiroom luidspreker
Merk	Loewe
Model	klang mr5
Voeding	100 V-240 V AC, 50/60 Hz
Audio-uitgang (RMS)	90 W
Verbruik tijdens weergave	180 W
Verbruik in standby	0,3 W
Verbruik in netwerk-standby	4,0 W - 7,0 W
Frequentiebereik	41 Hz - 20 kHz
WLAN standaarden	IEEE 802.11a/b/g/n/ac
Bluetooth versie	V4.2
Bluetooth profielen	A2DP, AVRCP
Afmetingen (B x H x D)	196 x 321 x 187 mm
Gewicht	4,4 kg
Omgevingstemperatuur	5 tot 35 °C
Relatieve luchtvochtigheid	20 - 80 % (niet condenserend)
Belangrijkste functies	Multiroom streaming (AirPlay 2, Google Home, DTS Play-Fi), Bluetooth, line-in, WDAL2.0, ingebouwde Chromecast, aanraakbediening, favorieten
Onderhoud en reiniging	Zachte, vochtige doek zonder oplosmiddelen; stofzuiger met zachte borstel voor de roosters
Veiligheid	Niet blootstellen aan water of vlammen; ventilatieopeningen niet blokkeren; stekker uittrekken voor reiniging
Fabrieksreset	Houd de WPS- en PAIRING-knoppen ingedrukt tot een toon klinkt en alle lampjes gaan branden
Software-update	Via USB-poort of DTS Play-Fi-app
Meegeleverde accessoires	Stroomkabel, gebruiksaanwijzing
Reparatie	Overlaten aan gekwalificeerd personeel; schroeven of behuizing niet verwijderen

Veelgestelde vragen - klang mr5 LOEWE

Hoe verbind ik de luidspreker met wifi?

Druk 8 seconden op de WPS-knop aan de onderkant van de luidspreker tot u een tweede toon hoort. Het wifi-lampje knippert langzaam. Gebruik de Google Home-app of AirPlay om de configuratie te voltooien. U kunt ook de WPS-modus gebruiken als uw router dit ondersteunt.

Kan ik de luidspreker gebruiken als speaker voor een Loewe soundbar?

Ja, dankzij de WDAL2.0-technologie. Druk 3 seconden op de PAIRING-knop om in de koppelmodus te gaan. Koppel vervolgens met uw WDAL2.0-audiosysteem en selecteer het gewenste audiokanaal (voor, surround, centraal).

Hoe stel ik het volume in?

Gebruik het aanraakgebied bovenop: veeg van onder naar boven om het volume te verhogen, van boven naar onder om te verlagen. Een langdurige veeg zorgt voor een continue verandering.

Wat te doen als de luidspreker niet meer reageert?

Haal de stekker een paar minuten uit het stopcontact en steek hem weer in. Als het probleem aanhoudt, voer dan een fabrieksreset uit door de WPS- en PAIRING-knoppen ingedrukt te houden tot alle lampjes branden en de luidspreker opnieuw opstart.

Hoe stream ik muziek van Spotify?

Gebruik de Spotify Connect-functie: open Spotify op uw telefoon, tablet of computer en selecteer uw luidspreker als afspeelapparaat. Zorg ervoor dat de luidspreker op hetzelfde wifi-netwerk is aangesloten.

Kan ik de luidspreker aan de muur bevestigen?

Montage aan de muur is mogelijk met de meegeleverde beugel (voor model klang mr1; voor de mr5, controleer de compatibiliteit). De installatie moet door een professional worden uitgevoerd om de veiligheid te garanderen.

Hoe maak ik de luidspreker schoon?

Haal de stekker uit het stopcontact. Gebruik een zachte, schone, licht vochtige doek (geen oplosmiddelen). Voor de textielroosters kunt u voorzichtig stofzuigen met een zachte borstel.

Hoe werkt de multiroom-modus?

De luidspreker kan worden geïntegreerd in een multiroomsysteem via AirPlay 2, Google Home of DTS Play-Fi. Verbind hem met hetzelfde wifi-netwerk als uw andere compatibele luidsprekers en gebruik de bijbehorende app om ze te groeperen.

Wat betekent de kleur van het centrale lampje?

Knippert blauw: Bluetooth-koppeling. Blauw vast: Bluetooth-modus. Blauwgroen knipperend: WDAL2.0-koppeling. Oranje vast: multiroom-modus. Groen vast: line-in-modus. Uit: luidspreker uit.

Hoe werk ik de software van de luidspreker bij?

Download de nieuwste versie van de Loewe-website en installeer deze via de USB-poort, of gebruik de DTS Play-Fi-app die automatisch updates voor de multiroom-functie detecteert en installeert.

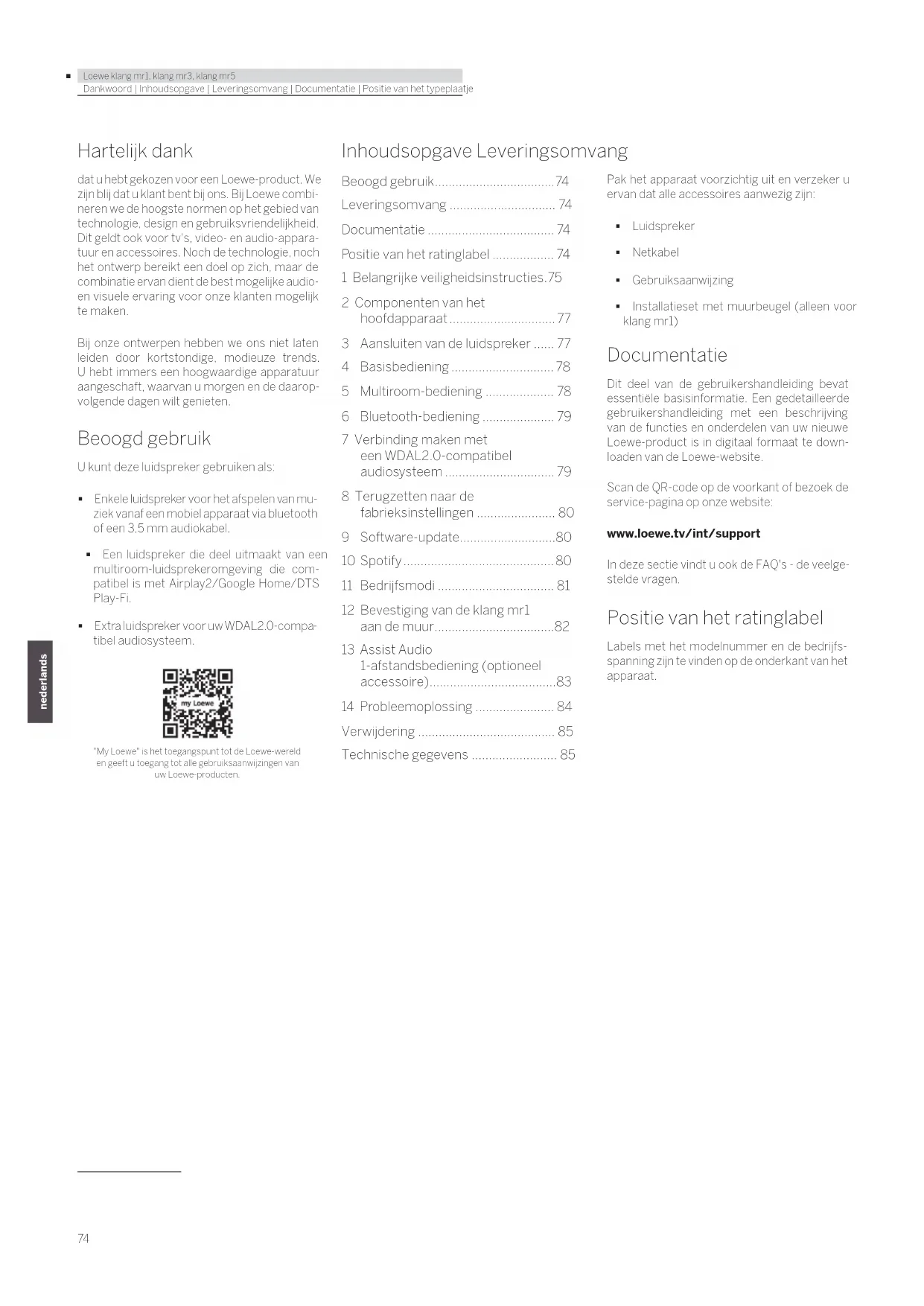

GEBRUIKSAANWIJZING klang mr5 LOEWE

Uitgebreide gebruikershandleiding

dat u hebt gekozen voor een Loewe-product. We zijn blij dat u klant bent bij ons. Bij Loewe combineren we de hoogste normen op het gebied van technologie, design en gebruiksvriendelijkheid. Dit geldt ook voor tv's, video- en audio-apparatuur en accessoires. Noch de technologie, noch het ontwerp bereikt een doel op zich, maar de combinatie ervandient de best mogelijke audio- en visuele ervaring voor onze klanten mogelijk te maken.

Bij onze ontwerpen hebben we ons niet laten leiden door kortstondige, modieuze trends. U hebt immers een hoogwaardige apparatuur aangeschaft, waarvan u morgen en de daaropvolgende dagen will genielen.

Beoogd gebruik

U kunt deze luidspreker gebruiken als:

• Enkele luidspreker voor het afspelen van muziek vanaf een mobiel apparaat via bluetooth of een 3,5 mm audiokabel.
• Een luidspreker die deel uitmaakt van een multiroom-luidsprekeromgeving die compatibel is met Airplay2/Google Home/DTS Play-Fi.
• Extra luidspreker voor uwWDAL2.0-compatibel audiosysteem.

"My Loewe" is het toegangspunt tot de Loewe-wereld en geeft u toegang tot alle gebruiksaanwijzingen van uw loewe-producten.

Inhoudsopgave Leveringsomvang

Beoogd gebruik....74

Leveringsomvang 74

Documentatie 74

Positie van het ratinglabel 74

1 Belangrijke veiligheidsinstructies.75
2 Componenten van het hoofdapparaat....77
3 Aansluiten van de luidspreker ..... 77
4 Basisbediening....78
5 Multiroom-bediening 78
6 Bluetooth-bediening 79
7 Verbinding maken met een WDAL2.0-compatibel audiosysteem....79
8 Terugzetten naar de fabrieksinstellingen 80
9 Software-update....80
10 Spotify....80
11 Bedrijfsmodi 81

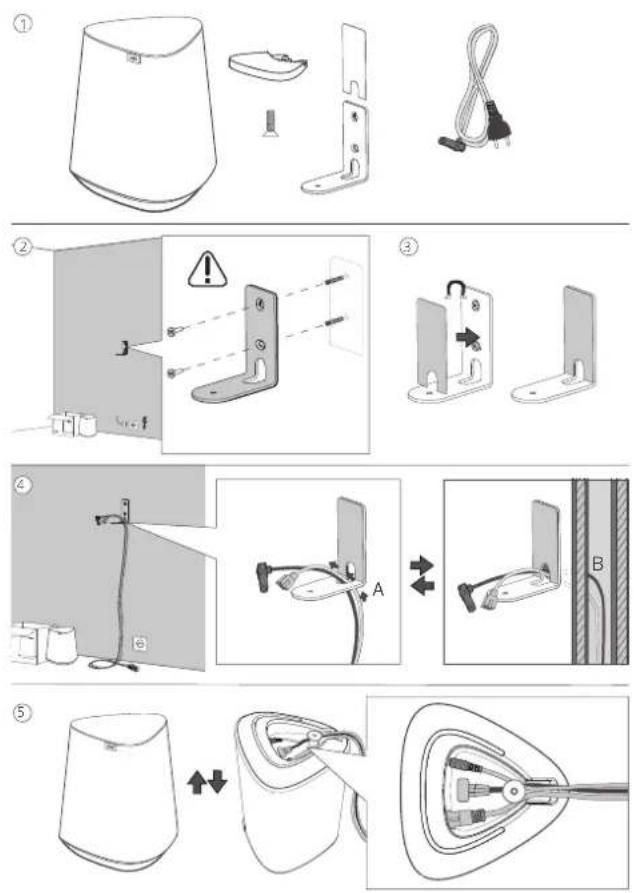

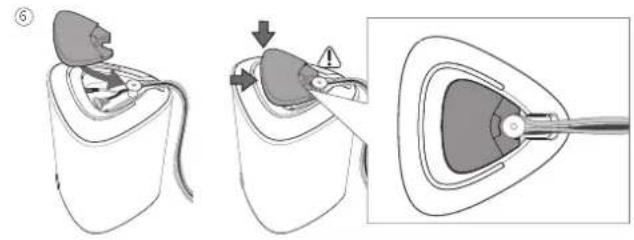

12 Bevestiging van de klang mr1 aan de muur....82

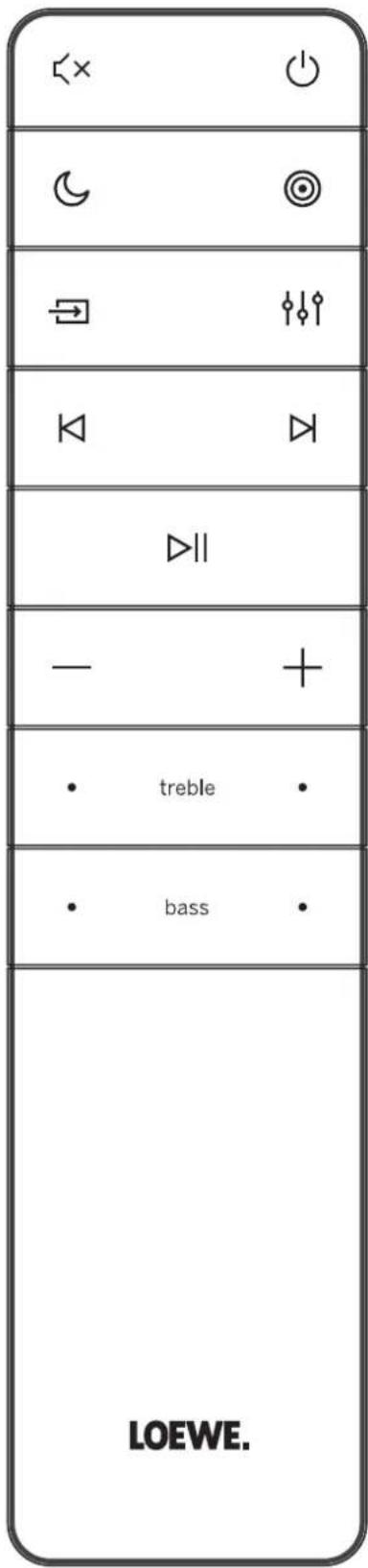

13 Assist Audio 1-afstandsbediening (optioneel accessoire)....83
14 Probleemoplossing 84
Verwijdering 85
Technische gegevens 85

Pak het apparaat voorzichtig uit en verzeker u ervan dat alle accessoires aanwezig zijn:

■ Luidspreker
Netkabel
- Gebruiksaanwijzing
- Installatieset met muurbeugel (alleen voor klang mrl)

Documentatie

Dit deel van de gebruikershandleiding bevat essentiële basisinformatie. Een gedetailleerde gebruikershandleiding met een beschrijving van de functies en onderdelen van uw nieuwe Loewe-product is in digitaal formaat te downloaden van de Loewe-website.

Scan de QR-code op de voorkant of bezoek de service-pagina op onze website:

www.loewe.tv/int/support

In deze sectie vindt u ook de FAQ's - de veelgestelde vragen.

Positie van het ratinglabel

Labels mel het modelnummer en de bedrijfs-spanning zijn te vinden op de onderkant van het apparaat.

1 Belangrijke

veiligheidsinstructies

Let op: Lees deze pagina zorgvuldig door om een veilige working van het apparaat le garanderen.

Volg alle veiligheids- en bedienings-instructies op bij het gebruik van dit product.

U dient de veiligheids- en gebruikershandleiding te bewaren voor toekomstig gebruik.

Volg alle waarschuwingen die op het product slaan en die in de gebruikershandleiding worden vermeld strikt op.

Uitleg van de symbolen

Dubbel geïsoleerde (klasse II) appara- tuur. Dit elektrische apparaat is zodanig ontworpen dat er geen veilige aansluit- ing met elektrische aarding (aarde) nodig is.

Dit symbool wijst oprisico's veroorzaakt door hoge spanringen.

Dit symbool waarschuwt de gebruiker voor andere, meer specifieke risico's.

Dit symbool wijst op gevaren veroor- zaakl door de ontwikkeling van vuur.

1.1 Installatie

1.1.1 Plaatsing

Plaats het apparaat op een stabiele, vlakke ondergrond.

Plaats dit apparaat niet in de buurt van sterke magnetische velden.

Plaats het apparaat minstens 5 cm van de wand voor een optimaal akoestisch resultaat en een veilge kabelgeleiding.

1.1.2 Kabels

Plaats de luidspreker en de voedingskabels zodanig dat deze niet beschadigd kunnen worden. De slroomkabel mag niet worden geknikt of over scherpe randen worden gelogd: or mag niets op staan en bovendien niet aan chemicaliën worden blootgesteld. Een netkabel met beschadigde isolatie kan elektrische schokken veroorzaken en vormt een brandrisico. Daarom moet deze worden vervangen voordat u het apparaal weer gebruikt.

1.1.3 Gebruik dit apparaat niet in de buurt van water

Het apparaat mag nooit blootgesteld worden aan waterdruppels of waterspellers, zoals die voor kunnen komen in de buurt van een backuip, wastafel, aanrecht, wasmachine, natte kelder of zwembad. Plaats nooit met vloeisloffen gevulde houders, zoals bloemenvazen, op het apparaat.

1.1.4 Ventilatie

Gleuven en openingen in de behuizing zijn bedoeld om het apparaat te ventileren om een belrouwbare werking van het apparaat te garanderen en om het apparaat te beschormen tegen oververhiting. Installeer het apparaat volgens de instructies van de fabrikant. Blokkoer nooit de ventilatieopeningen door het apparaat op een bed, bank. vloerkleed of soortgelijke zachte ondergrond te plaatsen. Installeer dit apparaat niet in een boekenkast of inbouwkast, lenzij er voldoende ventilatie is.

1.1.5 Warmte

Instaloor het apparaat niet in de buurt van hele oppervlakken, zoals radiatoren, ventilatorkachels, fornuizen of andere apparalen die warm kunnen worden. Plaats nooit voorwerpen met open vuur, zoals kaarson of lantaarns, op of in de buurt van het apparaat.

1.1.6 Accessoires

Gebruik uitsluitend de door de fabrikant gespecificeerde accessoires.

1.2 Gebruik

1.2.1 Overbelasting

Overbelast nooit stopcontacten, ver- lengsnoeren of slekkerdozen, anders bestaat er gevaar voor brand of een elektrische schok.

1.2.2 Onweer

Koppel het apparaat los van het stroomnel tijdens onweersbuien en als het apparaat gedurende lange tijd niet wordt gebruikt.

1.2.3 Binnendringen van vreemde stoffen en vloeistoffen

Zorg ervoor dat er via de ventilatieopeningen geen vreemde stoffen of vloeistof in dit apparaal terechlkomen. Deze vreemde stoffen of vloeistoffen kunnen in contact komen met hoogspanningscomponenten of kortsluiting veroorzaken. Dit kan leiden tot brand of een elektrische schok. Mors nooil vloeistoffen van welke aard dan ook op dit apparaat.

1.2.4 Risico's in verband met hoog volume

Het apparaat is niet ontworpen voor het luisteren met een koptelefoon. Om mogelijke gehoorschade te voorkornen, moet u niet te lang naar muziek of andere audio op hoog volume luisteren.

1.2.5 Loskoppeling van de stroomvoorziening

Met de aan/uit-knop schakelt u de stroomtoevoer niet vollecig uit. Om het apparaal los te koppelen van het stroomnet, haalt u de stekker uit het slopconlact.

Deze netstekker moet gemakkelijk bereikbaar zijn, zodat u het apparaat te allen tijde van het stroomnet kunt loskoppelen.

1.3 Onderhoud

1.3.1 Reiniging en onderhoud

Trek de stekker van dit apparaat uit het stopcontact voordat u het apparaat reinigt. Reinig de luidsprekers uitsluitend met een zachte, vochtige, schone on kleurneutrale doek, zonder agressieve of schurende schoonmaakmiddelen. De luidsprokeroosters zijn met textiel bekleed. Door de elektrostatische oplading kan er stof op het luidsprokerdeksel terechtkomen. U kunt dit indien nodig voorzichtig verwijderen met een zachte borstel van een stofzuiger.

Bij vuil of vlekken:

Bevochtig een zachte, kleurreutra- le doek met afwasmiddel of normale vlekkenverwijderaar en winjf de vlek voorzichtig weg. U kunt de vlek ook ge- lik behandelen met een normale droge vlekwijderingsspray (vlekkenpoeder). Bevochtig de stoffen bekleding niet rechtstreeks met afwasmiddel of vlek- konverwijderaar (kan aanslag vormon). Gebruik geen oplosmiddelen om de slof te reinigen.

Volg de instructies van de fabrikant bij het gebruik van vlekverwijderaars.

1.4 Reparatie

1.4.1 Schade die een reparatie

vereist

Uitsluitend een gekwalificeerde klantenservice mag de onderhouds- en reparaliewerkzaamheden uitvoeren. Onderhoud/reparatie is noodzakelijk als het apparaat is beschadigd, als er vloeislof in het apparaat is gekomen, als er voorwerpen in het apparaat zijn gekomen, als het apparaat is blootgesteld aan regen of vocht, als het niet meer goed werkt of als het is govallen.

1.4.2 Het risico op elektrische

schokken, brand, enz.

minimaliseren.

Verwijder geen schroeven, afdekkingen of onderdelen van de behuizing.

EU-verklaring van overeenstemming

Loewe Technology GmbH verklaart hierbij dat de radioapparatuur van het type Loewe klang mr voldoet aan de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op de volgende website: https://www.loewe.tv/int/support

Dit product kan in alle EU-lidstaten gebruikt worden.

Vanwege het frequentiebereik van 5 GHz van de ingebouwde WLAN-module is het gebruik in de volgende landen alleen toegestaan in gebouwen:

AT	BE	BG	CZ	D<	EE	FR	DE	IS	IE	IT
EL	ES	CY	LV	LI	LI	LU	HU	MI	NL	NO
PL	PT	RO	SL SK	TR F	SE CHUK	HR

2 Componenten van het hoofdapparaat

2.1 Bovenste paneel

1 2 3

1. Middelste led-knop

Status led-indica-tielampje	Status
Blauwe led knippert	Bluetooth-kop-palmodus/pau-ve/dempen
Blauwe led brandl Bluetooth-modus
Teal led knippert	WDAL2.0-kop-pelingsmodus
Teal led brandt WDAL2.0-modus
Oranje led brandt Multiroom-modus
Oranje led knipperl	Multiroom-modus is gepauzeerd/ gedempt
Groene led brandt Lijningang-modus
Groene led knipperl	Lijningang-modus is gepauzeerd
Led is uit	De luidspraker is uitgeschakeld

1. Gebied met aanraakgevoeligheid
2. 5 led-knoppen

2.2 Onderstepaneel

Aan de onderkant van de luidspreker is een magnetisch deksel bevestigd. Verwijder dil deksel om toegang te krijgen tot de knoppen en het ratinglabel. Plaats het deksel daarna terug.

1. USB-poorl - alleen voor software-update.
2. KOPPELEN-knop - voor WDAL 2.0-koppeling.
3. WPS (Wi-Fi Protected Setup)-knop/indicatielampje - Activeert de wifi-installatie voor Play-Fi.Houd deze knop gedurende 3 seconden ingedrukt om de WPS-modus te activeren.Houd deze knop gedurende 8 seconden ingedrukt om de AP-modus te activeren. In de AP-modus worden alle DTS Play-Fi/Multiroom-instellingen hersteld.

Status led-indica-tielampje	Status
De led knippert langzaam	AP-modus (Wi-Fi Access Point)
Led knippert lwee keer	WPS-modus (Wi-Fi Protected Selup)
Led brandt	Verbonden/koppelen succesvol

1. LAN - aansluiting voor de router via de LAN-kabel.
2. LINE IN - aansluiting voor een audiobron via een 3,5 mm audiokabel.
3. AC IN - aansluiting voor een stopcontact.

3 Aansluiten van de luidspreker

3.1 Aansluiten van de stroom

Let op:

- Risico op beschadiging van het product! Controleer of de voedingsspanning overeenkomt met de spanning die op het ratinglabel staat vermeld. Verwijder net magnetische deksel aan de onderkant op het ratinglabel te vinden.

Sluit de nelkabel aan op de AC IN-aansluiting van de luidspreker en steek vervolgens de stekker in een stopcontact.

Wanneer de luidspreker op de stroom wordt aangesloven, start hij automatisch. U ziel dan de led aan de bovenkant oplichten.

3.2 Verbinding maken met wifi

AirPlay instellen

Gebruik AirPlay om de wifi-verbinding tussen hel iOS-apparaal (iOS7 of hoger) en de luid- spreker tot stand te brengen.

1. Houd de WPS knop aan de achterkant van de luidspreker gedurende 8 seconden ingedrukt om de wifi-verbinding tot sland le brengen totdat de luidspreker een tweede toon laat horen en laat de knop dan los.
2. Wacht tot het wifi-indicatielampje verandert van snel knipperen in langzaam pulseren. Langzaam pulseren geelt aan dat de luidsproker de wifi-instelmodus opent.
3. Ga op uw iOS-apparaat naar Instellingen > Wifi en selecteer het netwerk [Play-Fi-apparaat (xxxxxx)]
4. De luidspreker wordt automatisch herkend als Airplay-apparaal. Tik op [Nieuwe Air-Play-luidspreker instellen].
5. Tik op [Toon andere netwerken...] en selecteer uw thuisnetwerk waarmee u de luidspreker wilt verbinden.
6. Nadat er succesvol verbinding is gemaakt met een wifi-netwerk slopt het wifi-indicatielampje met pulseren en blijft het voortdurend branden. Nadat u het apparaat met uw wifi-netwerk hebt verbonden, kunt u het bedienen vanaf elke smartphone of tablet in hetzelfde netwerk.

Google Home instellen

1. Download de Google Home-app op uw mobile apparaat.
2. Alleen voor iPhone/iPad: Schakel de blue-tooth van uw mobiole apparaat in.
3. I loud de WPS-knop aan de achterkant van de luidspreker gedurende 8 seconden ingedrukt om de wifi-verbinding tot sland le brengen totdat de luidspreker een tweede toon laat horen en laat de knop dan los.
4. Wacht tot het wifi-indicatielampje verandert van snel knipperen in langzaam pulseren. Langzaam pulseren geeft aan dat de luidsproker de wifi-instelmodus opent.
5. Open de Google Home app.
6. Volg de stappen om uw apparaal in te stellen,

Als u de stappen voor het instellen van uw luidspreker niet kunt vinden:

• Tik linksboven in het startscherm van de Google Home-app op Toevoegen + > Apparaat instellen > Nieuw apparaat.
• Volg de installatiestappen.

WPS-modus

Als uw router over WPS (Wi-FiProjected Setup) beschikt, dan kunt u de verbinding tot stand brengen zonder een wachtwoord in te voeren.

1. Houd de WPS-knop gedurance 3 seconden ingedrukt. U hoort dan een toon en het wifi-lampje zal continu twee keer knipperen.
2. Druk op de WPS-knop op uw router. Deze knop is meestal gemarkeerd met het WPS-logo.

Let op:

• WPS is niet standaard op alle routers aanwozig. Als uw rouler geen WPS heeft, dan voerl u de standaard wifi-installatie uit.
• Druk één keer op de WPS-knop als u de WPS-modus wilt afsluiten, anders wordt deze na 2 minuten automatisch afgesloten.

3.3 LAN-kabelverbinding

Sluit uw luidspreker en router aan met een Cat 5 LAN -kabel.

4 Basisbediening

4.1 Volumeregeling

Veeg van beneden naar boven over het aanraakvlak om het volume eenmaal te verhogen.

Veeg van boven naar beneden om het volume eenmaal te verlagen.

Voog van beneden naar boven en houd uw vinger op hel aanraakvlak om hel volume continu te verhogen.

Veeg van boven naar beneden en houd uw vinger op het aanraakvlak om het volume continu te verlagen.

4.2 Pauze / Dempen

Als u eenmaal op het aanraakvlak likt, wordt hel nummer gepauzeord of gedempt, afhankelijk van de huidige bron.

Wifi/multiroom, Bluetooth - Pauze

Lijningang, Internetradio - Dempen

Tik nogmaals op het aanraakvlak om het afspe- len te hervatten of het geluid weer aan te zetten.

Veeg in de bluetooth- of multiroom modus naar rechts / links op hel aanraakvlak om naar hel volgende / vorige nummer te gaan.

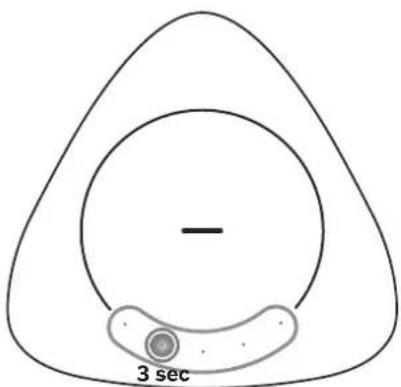

4.4 Favorieten

-3 sec

In de wifi-/multiroom-modus kunt u maximaal 5 zonders of afspeellijsten als favorieten opslaan. Tik op één van de knoppen onderaan en houd deze gedurende 3 seconden ingedrukt. De huidige zender- of afspeellijst wordt onder deze knop opgeslagen. Alle 5 leds lichten kort op om te bevestigen dat de favorieten zijn opgeslagen.

Om een opgeslagen nummer of afspeellijst op te roepen, hoeft u alleen maar op de bijbehorende led te tikken.

Let op:

- De knoppen waaronder de favorielen zijn opgoslagen lichten wit op.

5 Multiroom-bediening

U kunt deze luidspreker gebruiken als onderdeel van een luidsprekeropstelling voor moerdore kamers. Dil belekenl dat u dezelfde muziek gelijk- tijdig via uw luidsprekor on andere compatibolo luidsprekers in uw hele huis kunt afspelen.

Om deze functie te gebruiken, zorgt u ervoor dat de luidspreker en uw smartphone/tablet met hetzelfde netwerk verbonden zijn. U kunt Google Home, AirPlay 2 of de DTS Play-Fi-app gebruiken om compatibele luidsprekers voor meerdere kamers te bedienen. U kunt dan de muziek op meerdere luidsprekers tegelijk afspelen, luidsprekers aan verschillende groepen toewijzen, het volume individueel regelen of het mastervolume gebruiken om het volume op alle luidsprekers tegelijk te regelen.

5.1 Ingebouwde Chromecast

Deze luidspreker ondersleunt de ingebouwde Chromecast-functie waarmee u muziek van met Chromecast compatibele apps kunt casen naar uw audio-apparaat. Om deze functie te gebruiken, zorgt u orvoor dat de luidspreker en uw smarlphone/tablet mel helzelfde netwerk verbonden zijn. Speel muziek af via een met Chromecast compatibele app en cast deze naar uw luidspreker of mullroom-luidsprekergroep door simpelweg op de knop (casten) te lijken en de luidspreker/luidsprekergroep in de lijst te selecteren.

5.2 AirPlay 2

Als u een iOS-apparaat hebt, dan kunt u Air-Play 2 gebruiken voor streaming in moerdere kamers.

1. Verbind uw iOS-apparaal mel helzelfde wifi-netwerk als uw luidspreker.
2. Swipe naar het Bedieningspaneel op uw iOS-apparaat en tik op het AirPlay pictogram in de muziekregelaar.
3. Selecteer in de lijst met beschikbare AirPlay-apparaten uw multiroom-luidspreker door op de lege cirkel naast zijn naam te tikken. Als er meordere AirPlay 2-luidsprekers met hetzelfde netwerk verbonden zijn, dan kunt u die ook selecteren.

5.3 DTS Play-Fi-app

Een andere optie om muziek af te spelen met de multiroom-functie door gebruik te maken van de DTS Play-Fi-app.

Naast de slandaardfuncties voor meerdere kamers, biedt deze app software updates voor de mullroom-funcie en ook toegang tol internetradio.

1. Download en installeer de DTS Play-Fi-app op uw mobiole apparaat.
2. Verbind uw mobiele apparaat met hetzelfde wifi-network als uw luidspreker.

3. Open de DTS Play-Fi-app.

4. De luidspreker kan een software-update uitvoeren. De eerste keer dat u het apparaat instelt, wordt dit bijgewerkt naar de nieuwste software, het bijwerken van de software kan een paar minuten duren. Haal de stekker van de luidspreker niet uit het stopcontact, schakel het apparaat niet uit, haal de USB-stick niet uit het apparaat en verbroek niet de verbinding met het wifi-netwerk tijdens de update. Deze acties kunnen uw luidspreker kapol maken!

5. Selecteer in de app de luidspreker of luidsprekergroep.
6. Selecteer één van de beschikbare muziekslstreamingdiensten en kies een audiotrack. De muziek wordt afgespeeld via de luidspreker of de luidsprokergroep.

6 Bluetooth-bediening

Verbind de luidspreker met een bluetooth-apparaat (zoals een iPad, iPhone, iPod touch, Android-telefoon of laptop) via bluetooth, waarna u via de luidspreker kunt luisteren naar audiobestanden die op dit apparaat zijn opgeslagen.

6.1 Koppeling met de telefoon/tablet

Voor het activeren van een bluetooth-koppeling wanneer er geen bluetooth-apparaat aan de luidspreker is gekoppeld:

1. Tik en houd uw vinger gedurende 3 seconden op het aanraakvlak bovenop om de bluetooth-koppeling in te schakelen.
2. De led zal ter bevestiging blauw gaan knipperen.

Voor het activeren van een bluetooth-koppeling om een extra bluetooth-apparaat te koppelen:

1. Tik en houd uw vinger gedurende 3 seconden op het aanraakvlak bovenop om de bluetooth-modus in te schakelen.
2. Tik en houd uw vinger opnieuw 3 seconden op het aanraakvlak bovenop om de bluetooth-koppelingsmodus in te schakelen. De led zal ter bevestiging blauw gaan knipperen.

Voortzetting van de koppelingsstappen:

1. Zel de bluetooth aan op uw telefoon/tablet, zoek en selecteer vervolgens 'Play-Fi apparaat (xxxxx)' om verbinding te maken. Raadpleeg de gebruikersaanwijzing van uw telefoon/tablet voor informatie over het inschakelen van bluetooth.
2. Na een succesvolle koppeling zal de middelste led blauw gaan oplichten.
3. Selecteer audiobestanden of muziek op uw Bluetooth-apparaat en speel deze af.Als u tijdens het alspelen een inkomend telefoongesprek krijgt, dan wordt de muziek gepauzeerd. Zodra u het telefoongesprek hebt beeindigd, wordt het alspelen van muziek hervat.

6.2 Maak verbinding met een gekoppeld apparaat

1. Tik en houd uw vinger gedurende 3 seconden op het aanraakvlak bovenop om de bluetooth-modus in te schakelen.
2. De eerder gekoppelde telefoon/tablet wordt dan automatisch met de luidspreker verbonden.

Let op:

• De luidspreker blijft slechts 45 seconden in de koppelingsmodus. Als er gedurende die tijd geen apparaat mee gakoppeld wordt, dan schakelt de luidspreker terug naar de laatste actieve bron.
• Het maximale werkingsbereik tussen de luidspreker en een Bluetooth-apparaat is ongeveer 10 meter.
• Compatibiliteit met alle Bluetooth-apparaten is niet gegarandeerd.

7 Verbinding maken met een WDAL2.0- compatibel audiosysteem

Als u een audiosysteem van Loewe mel WDAL2. O-functie hebt, kunt u deze luidsproker in dat systeem integreren om er een van de beschikbare audiokanalen mee af te spelen. Op het WDAL2.0-audiosystoem kunnen maximaal vijf luidsprekers en één subwoofer worden aangesloten. Een volledige set luidsprekers die correct is opgesteld in uw kamer levert een echte surround sound op.

71 Koppeling aan het WDAL2.0-audiosysteem

1. Houd de KOPPELEN-knop aan de onderkant van de luidspreker gedurende 3 seconden ingedrukt om de WDAL2.0-koppelingsmodus in te schakelen. Ter bevestiging gaat de led bovonaan groenblauw knipperen. De luidspreker blijft slechts 45 seconden in de koppelingsmodus.
2. Druk op de koppelingsknop op uw WDAL2. O-audiosysteem. Raadpleeg de gebruikershandleiding van het audiosysteem voor informatie over het inschakelen van WDAL2. O-koppeling. Na een succesvolle koppeling brandt de middelste led van de luidspreker constant groenblauw.
3. Stel het audiokanaal dat de luidspreker moet afspelen in. Mogelijkheden: surround links, linksvoor, midden, rechtsvoor, surround rechts. Houd hiervoor een van de vijf knoppen boven op de luidspreker ingedrukt. Elke knop slaal voor een ander kanaal.

FL: kanaal linksvoor

C: middelste kanaal

FR: kanaal rechtsvoor

SR: kanaal surround rechts

1. 7el de WDAL2.0-schakelaar van het audiosysteem op "SMALL" voor het overeenkomstige kanaal. Raadpleeg de gebruikershandleiding van het audiosysteem voor meer informatie.

Let op:

• Als het koppelen en de kanaalselectie geslaagd zijn, dan gaan de leds aan de bovenkant na 10 seconden uit.
• Als het koppelen of de kanaalselectie mislukt, dan keert de luidspreker terug naar de vorige bron.

• De WDAL2.0-modus heeft de hoogste prioriteit. Het is niet mogelijk om de luidspreker naar een andere bron te schakelen, tenzij het master-audiosysteem uitgeschakeld is/in stand-bymodus staat.

• Als u het WDAL2.0 master-audiosysleem inschakelt, dan schakelt de gekoppelde luidspreker automalisch over naar de WDAL2.0-modus.

• Als de luidspreker in de WDAL2.0-modus staat, dan is het niet mogelijk om het volu-me te wijzigen of het geluid te dempen via de luidspreker. U kunt dit kan alleen doen via het master-audiosysteem.
• Als er verbinding is via WDAL2.0, dan is de led van de luidspreker groenblauw. De led gaat echter na 60 seconden uit, zodat u er geen last van hebt wanneer u tv kijkt in een donkere kamer. Met één keer tikken gaat het lampje voor aan.

7.2 Het audiokanaal wijzigen

Als de luidspreker al is gekoppeld via WDAL2.0 en u deze wilt gebruiken om een ander kanaal af te spelen, dan volgt u deze slappen:

1. Druk op de PAIRING-knop aan de onderkant van luidspreker. De led bovenop gaat groenblauw branden.
2. De led van het huidige kanaal gaat ook branden.
3. Houd de knop die overeenkomt met het nieuwe kanaal gedurende 3 seconden ingedrukt.
4. De vorige led gaat uit en de led van het nieuwe kanaal gaat branden.
5. Zel de WDAL2.0-schakelaar van het audio- systeem op "SMALL" voor het overeenkom- stige kanaal.

8 Terugzetten naar de fabrieksinstellingen

Zet het apparaat terug naar de standaard fabrieksinstellingen. Houd de toetsen WPS en PAIRING op de onderkant van de luidspreker ingedrukt tot er een toon klinkt en alle leds gaan branden. De luidspreker schakell dan uit en start opnieuw op. Wacht tot de luidspreker volledig aangaat (continu brandend wit licht op de bovenkant). U kunt de luidspreker nu veilig loskoppelen van het lichtnet.

Waarschuwing: Koppel de luidspreker niet los van het lichtnet voordat deze volledig is opgestart na de fabrieksreset, anders kan deze beschadigd raken!

9 Software-update

De firmware van de luidspreker upgraden:

De nieuwste software is te vinden op:

www.loewe.tv/int/support

Volg de installatiestappen in het document dat bij de software wordt geleverd.

De multiroom-functie van uw luidspreker upgraden:

1. Download en installeer de DTS Play-Fi-app op uw mobiele apparaat.
2. Verbind de luidspreker met de app.
3. Als er nieuwe Play-Fi software beschikbaar is, dan laat de app dit weten.
4. Volg de instructies in de app om de update van de multiroom-functie uit te voeren.

Waarschuwing: het bijwerken van de software kan een paar minuten duren. Haal de stekker van de luidspreker niet uit het stopcontact, schakel het apparaat niet uit, haal de USB-stick niet uit het apparaal en verbreek niel de verbinding mel het wifi-netwerk tijdens de update. Deze acties kunnen uw luidspreker kapot maken!

10 Spotify

Gebruik uw telefoon, tablet of computer als af- standsbediening voor Spotify. Ga naar spotify. com/connect om te lezen hoe dit in zijn werk gaal.

11 Bedrijfsmodi

Ik wil de luidspreker in combinatie met muziekstreamingdiensten als multiroom-luidspreker gebruiken.

Maak verbinding met het wifi-netwerk en breng geen koppeling tot stand met het WDAL2.0-apparaat

In deze modus werkt de luidspreker apart en kunt u hem selecteren met uw favoriete app.

Hoe wilt u uw pro- duct gebruiken?

Ik wil de luidspreker als saellietluidspreker gebruiken in verbinding met een audiosysteem.

Koppel met een WDAL2.0-audiosysteem en maak geen verbinding met een wifi-netwerk.

In deze modus is de luidspreker verbonden met een WDAL2.0-audiosysteem (bijv. een multiroom-soundbar) en wordt deze samen met dit systeem in- en uitgeschakeld.

ECO-modus

In de standaard-ECO-modus schakell de luid-spreker naar de stand-bymodus als er geduren-de 15 minuten geen geluid wordt afgespeeld.

Om de luidspreker opnieuw in te schakelen moet u op de aanraakgevoelige interface tikken. In de ECO-modus verbruikt de luidspreker zo weinig mogelijk energie. Om altijd in de app toegang te hebben tot de luidspreker schakell u de "Multiroom"-modus in.

Houd de middelste knop geduren- de > 7 seconden ingedrukt.

Schakel de multiroom-modus in -> led knippert 5x rood

Schakel de ECO-modus in -> led knippert 5x groen

Multiroom-modus

In deze modus is de luidspreker altijd aan en beschikbaar om geluid af te spelen vanaf elke bron. In deze modus verbruikt de luidspreker meer energie. Als er gedurende 15 minuten niets wordt afgespeeld, wordt de energiebesparende modus ingeschakeld, maar blijft de luidspreker volledig beschikbaar Dit wordt aangogven door een gecimde witte led. Als u de ECO-modus opnieuw wilt inschakelen, houdt u de middelste knop langer dan 7 seconden ingedrukt.

Om de luidspreker te gebruiken als een satellietluidspreker die is verbonden met een WDAL2.0-audiosysteem, dient u het apparaat terug te zetten naar de fabricksinstellingen.

WDAL-modus

Om muziek naar de luidspreker te streamen selecteert u het WDAL2.0-audiosysteem in uw favoriete app. Dan speelt de salelietluidspreker automatisch in deze instelling. Als u WDAL2.0-audiosysteem een soundbaar is, dan wilt u deze mogelijk instellen op de multiroom-modus, zodat deze altijd beschikbaar is, ook wanneer de tv uit is (raadpleeg de handleiding van de soundbar). De multiroom-functie van deze luidspreker wordt volledig uitgeschakeld om energie te besparen, radiostraling te beperken en te voorkomen dat meerdere luidsprekers die op het audiosysteem aangesloten zijn in de app verschijnen.

Om de multiroom-functie in te schakelen en de luidspreker apart te gebruiken, zet u de luidspreker terug naar de fabrieksinstellingen.

12 Bevestiging van de klang mr1 aan de muur

U kunt klang mr1 op een meubel of plank plaat- son, maar er is ook de mogelijkheid om hem aan de muur le bevestigen.

De installatie mag uitsluitend door gekwalificeerd personeel worden uitgevoerd. Onjuiste montage kan leiden tot ernstig persoonlijk lotsel en materiële schade. Het is de verantwoordelijkheid van de installateur om te bepalen of de muur de totale belasting van het apparaat en de muurbeugels veilig kan dragen.

Bij het boren van gaten in muren is het belangrijk om contact met elektrische kabels en water- of gasleidingen die zich daarin bevinden te vermijden. Het gebruik van de juiste detector voor stroomdraden en verborgen voorwerpen wordt hierbij aanbevolen. Boor alleen in constructies als u zeker veel dat het veilig is om dat le doen.

Als de luidspreker aan de muur is bevestigd, kunt u niet bij de knoppen aan de onderkant, dus u dient hiervoor eerst de nodige aansluitingen le maken.

Extra gereedschap en hardware (niel inbegrepen) zijn voor de installatie vereist.

Raadpleeg de laatste pagina's van deze handleiding voor een illustratie van de wandinstallatie.

1. Controleer zorgvuldig de inhoud van de verpakking voordat u met de installatie begint. De volgende muurbevestigingsonderdelen worden bij uw klang mrl geleverd:

■ Muurbeugel
■ Magnetische afdekking voor de muurbeugel
- Bodemafdekking voor de luidspreker
■ 1x schroef

1. Plaats de muurbeugel op de muur en markeer de locatie van de twee gaten met een potlood. Boor twee gaten in de muur op de gemarkeerde locaties. Steek zo nodig een plug (niet meegeleverd) in elk gat. Bovosstig de muurbeugel aan de muur met twee zelftappende schroeven (niet meegeleverd). Draai de onderste schroef los om de positie aan le passen - draai vast wanneer u klaar bent.

De eindgebruiker is verantwoordelijk voor de kouze van het juiste type schroof en plug, afhankelijk van het muurtype.

1. Plaats de magnetische afdekking op de muurbeugel, zodat deze de schroefkoppen bedekt.
2. Leid het netsnoer en alle andere kabels door het gat in de hoek van de muurbeugel.
3. Sluit ze aan op de luidspreker.
4. Installeer de bodemafdekking op de luidspreker.
5. Bevestig de luidspreker aan de muurbevestiging met de bijgeleverde schroef.

U kunt uw luidspreker bedienen met de Assist Audio 1-afstandsbediening. Dit is een optioneel accessoire dat mogelijk geen deel uitmaakt van het pakket. Dit accessoire kan geleverd worden met andere Loowe-audioproducten.

De afstandsbediening is standaard goprogrammeerd voor gebruik met het audiosysteem. Als u deze met een multiroom-luidspreker wilt gebruiken, dan moet u deze opnieuw programmen. Druk de knoppen (Nachtmodus) en ▶II (Woergavo/Pauze) togelijkertijd in.

Om deze afstandsbediening opnieuw met het audiosysteem to gebruiken, herhaalt u de bovenstaande stap of vervangt u de batterijen.

LOEWE.

	Geluid dempen/weergeven.
	Schakelt de luidspreker in of schakelt naar de stand-bymodus.
	Geen functie
	Geen functie
	Geen functie
	Geen functie
	Naar het vorige nummer gaan in de Bluetooth-/PLAY-Fi-modus.
	Naar het volgonde nummer gaan in de Bluetooth-/PLAY-Fi-modus. Cloud de knop ingedrukt om de Bluetooth-modus in te schakelen.
	Het afspelen/pauzeren van een nummer in de Bluetooth-/PLAY-Fi-modus.
	Verlaagt het volume.
	Verhoogt het volume.
	treble Past het trebleniveau aan.
	bass Past het basniveau aan.

14 Probleemoplossing

In geval van een storing van het apparaat raden wij u aan de onderstaande lijst te raadplegen alvorens u de hulplijn belt.

Probleem Mogelijke oorzaak Oplossing/opmerkingen
Het systoem reagoert niet als ik het touchpad aanraak/een knop indruk	Een softwarefoul kan ervoor gezorgd hebben dat het apparaat geen commando's meer ontvangt. Hel apparaal moel opnieuw opgeslarl worden door de stekker uit het stopcontact te halen.	Haal de stekker uit het slopconlacl, wacht een aantal minuten en stock de stekker dan weer in het slopconlacl.
Er komt geen geluid uit de luidspreker.	a) De luidspreker is gedempt of de audiotrack is gepauzeerd.	a) Tik eenmaal op het aanraakvlak om het dempen op te heffen of het afspelen te hervatten.
	b) Een softwarefout kan dit probleem hebben veroorzaakt.	b) Zel het apparaal terug naar de fabrieksinstellingen (zie hoofdstuk "Torugzotten naar de fabrieksinstellingen")
Een Bluetooth-apparaat kan geen verbinding maken met de luidspreker.	a) Het apparaat ondersteunt geen compatibele profielen die vereist zijn voor de luidspreker.	b) Uitsluitend apparaten met Bluetooth-profiel A2DP en AVRCP zijn compatibel.
	b) U hebt de Bluetooth-functie van het apparaat niet ingeschakeld.	b) Voor informatie over het inschakelen van deze functie raadpleegt u de gebruikershandleiding van het betreffende apparaat.
	c) De luidspreker is al verbonden met een ander Bluetooth-apparaat.	c) Verbreek de verbinding met het verbonden apparaat en probeer het dan opnieuw.
De kwaliteit van de audioweergave van het aan-gesloten Bluetooth-apparaat is slocht.	De Bluetooth- ontvangst is slecht. Plaats het apparaat dichter bij de luidspreker of verwijder obstakels tussen het apparaat en de luidspreker.
Ik kan geen verbinding tot standbrengen met het wifi-netwerk.	a) Het wifi-netwerk is mogelijk niet beschikbaar.	a) Controleer de beschikbaarheid van het WLAN-netwerk op de router.
	b) Hot wifi-signaal is erg zwak. b) Plaats de wifi-router dichter bij het apparaat.
	c) U voert een onjuist wachtwoord in.	c) Zorg ervoor dat u het juiste wachtwoord gebruikt.
Ik kan het Play-Fi-ondersleunde apparaal niet vinden vanuit de app.	Hel apparaal is mogelijk niet verbonden met het wifi-netwerk.	Zorg ervoor dat het apparaal verbonden is met het wifi-netwerk.
Ik kan geen Play-Fi-muziek afspelen.	a) De service of content is beeind gd. a) Bepaalde netwerkdiensten of content die via het apparaat beschikbaar is, is mogelijk niet tocgankelijk indien de serviceprovider zijn service boëindigt.
	b) De eerste installatie van luidspreker is mislukt.	b) Als de eerste installatie mislukt, dan sluit u de DTS Play-Fi-app. Start de app opnieuw op.
	c) U hebt de luidspreker eerder gebruikt als stereopaar of surround sound in de Play-Fi-app.	c) Als de luidspreker is ingesteld als stereopaar of surround sound, dan moet u deze in de app los-koppelen alvorens u de soundbar kunt gebruiken.
Kan geen muziek afspelen vanuit de Bluelcoth-/LINE IN-/multiroom-bron	De luidspreker staat in de actieve WDAL2.0-modus, die een hogere priorileil heeft dan andere modi	U moet het master-audiosysteem in stand-by zelten of de luidspreker loskoppelen van het WDAL2.0-netwerk (zet de bijbehorende schakelaar op het master audiosysteem op "UIT").

Verwijdering

Verwijdering van gebruikte elektrische en elektronische apparatuur en batterijen.

Het symbool van de doorgekruiste vuilnisbak op het product of de verpakking geeft aan dat dit product niet als normaal huishoudelijk afval mag worden behandeld, maar dat hel ingeleverd moet worden bij een inzamelpunt voor het recyclen van elektrische en elektronische apparatuur en batterijen. Door dit product op de juiste manier af te voeren, beschermt u het milieu en de gezondheid van uw medemens. Ondeugdelijke of onjuiste verwijdering brengt het milieu en de gezondheid in gevaar. Voor meer informatie over de recycling van dit product kunt u contact opnemen met uw gemeente of uw gemeentelijke afvalverwijderingsdienst.

Technische gegevens

Loewe-toesteltype: klang mr1 klang mr3 klang mr5
Onderdeelnummer: 60604D10 60805D10 60606D10
Stroomvoorziening: AC 100 V - 240 V - 50/60 Hz
Audio-uilgangsvermögen: 15 W (RMS) 75 W (RMS) 90 W (RMS)
Muziekvermögen: 30 W 150 W 180 W
Stroomverbruik in stand-bymodus:	0,3 W	0,3 W	0,3 W
Stroomverbruik in netwerkgebonden stand-bymodus:	4,0 W - 7,0 W	4,0 W - 7,0 W	4,0 W - 7,0 W
Frequentierespens:	75 Hz - 20 kHz	41 Hz - 20 kHz	36 Hz - 20 kHz
WLAN-ondersleunde standaarden:	IEEE 802.11a/b/g/n/ac
WLAN-vermögen/frequentiebereik:	Maximaal vermogen <100 mW bij 2400 - 2483,5 MHzMaximaal vermogen <100 mW bij 5150 - 5350 MHzMaximaal vermogen <100 mW bij 5470 - 5725 MHzMaximaal vermogen <100 mW bij 5725 - 5850 MHz
Bluetooth-versie:	V4.2
Bluetooth-vermögen/frequentiebereik:	Maximaal vermogen <10 mW bij 2402 - 2480 MHz
Bluetooth-protocolon:	A2DP, AVRCP
Afmetingen van het apparaat (B × H × D):	160 × 188 × 154 mm	196 × 321 × 187 mm	225 × 401 × 215 mm
Cewicht van het apparaat: 1,2 kg	3,2 kg	4,4 kg
Omgevingstemperatuur:	5°C - 35°C
Relatieve vochtigheid (niet condenserend):	20 - 80%

Tak,

Wijzigingen voorbehouden
