| Tipo di prodotto | Altoparlante multiroom connesso |
| Marca | Loewe |
| Modello | klang mr5 |
| Alimentazione | 100 V-240 V CA, 50/60 Hz |
| Uscita audio (RMS) | 90 W |
| Consumo in riproduzione | 180 W |
| Consumo in stand-by | 0,3 W |
| Consumo in stand-by di rete | 4,0 W - 7,0 W |
| Risposta in frequenza | 41 Hz - 20 kHz |
| Standard WLAN | IEEE 802.11a/b/g/n/ac |
| Versione Bluetooth | V4.2 |
| Profili Bluetooth | A2DP, AVRCP |
| Dimensioni (L x A x P) | 196 x 321 x 187 mm |
| Peso | 4,4 kg |
| Temperatura ambiente | 5 a 35 °C |
| Umidità relativa | 20 - 80 % (senza condensa) |
| Funzioni principali | Streaming multiroom (AirPlay 2, Google Home, DTS Play-Fi), Bluetooth, Ingresso linea, WDAL2.0, Chromecast integrato, comando tattile, preferiti |
| Manutenzione e pulizia | Panno morbido e umido senza solventi; aspirapolvere con spazzola morbida per le griglie |
| Sicurezza | Non esporre ad acqua o fiamme; non bloccare la ventilazione; scollegare prima della pulizia |
| Ripristino delle impostazioni di fabbrica | Tenere premuti i pulsanti WPS e PAIRING fino a quando non si sente un tono e si accendono tutti gli indicatori |
| Aggiornamento software | Tramite porta USB o app DTS Play-Fi |
| Accessori inclusi | Cavo di alimentazione, manuale d'uso |
| Riparazione | Affidare a personale qualificato; non rimuovere viti o coperchi |
Domande frequenti - klang mr5 LOEWE
Domande degli utenti su klang mr5 LOEWE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Camino sospeso in formato PDF gratuitamente! Trova il tuo manuale klang mr5 - LOEWE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. klang mr5 del marchio LOEWE.
MANUALE UTENTE klang mr5 LOEWE
Guida utente completa
per aver scelto un prodotto Loewe. Siamo felici di averti come cliente. Alla Loewe, combiniamo gli standard più elevati di tecnologia, design e semplicità d'uso. Ciò vale allo stesso modo per TV, video, audio e accessori. Né la tecnologia né il design realizza uno scopo di per sé, ma insieme devono dare al nostro cliente la migliore esperienza audio e video possibile.
Il nostro design non è neanche guidato da tendenze alla moda e a breve termine. Dopolutto, hai acquistato un apparecchio di alta qualità che vuoi sfruttare al meglio domani e il giorno dopo ancora.
Uso previsto
L'altoparlante può essere utilizzato come:
- Altoparlante singolo per la riproduzione della musica con un dispositivo mobile tramite Bluetooth o cavo audio da 3,5 mm.
- Un altoparlante che sia parte di un sistema di altoparlanti multi-slanza, compatibile con Airplay2/Google Home/DTS Play-Fi.
- Altoparlanle aggiuntivo per il tuo sistema audio compatibile WDAL2.0.
"my Loewe" è il portale di ingresso al mondo Loewe e ti da accesso a tutti i manuali uterte per i tuo prodotti Loewe.

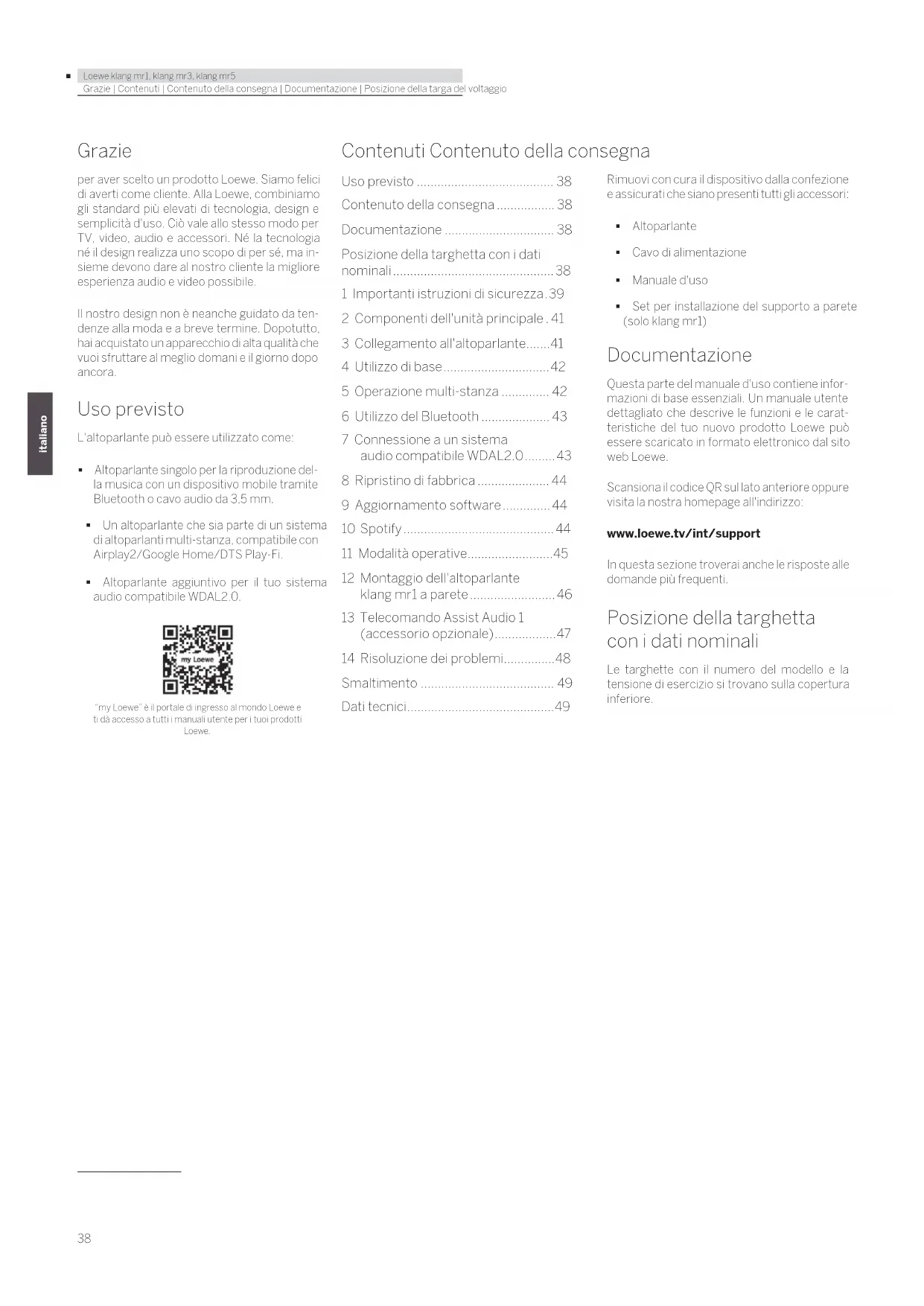

Contenuti Contenuto della consegna
Uso previsto 38
Contenuto della consegna....38
Documentazione 38
Posizione della targhetta con i dati nominali....38
1 Importanti istruzioni di sicurezza.39
2 Componenti dell'unità principale. 41
3 Collegamento all'altoparlante.....41
4 Utilizzo di base....42
5 Operazione multi-stanza ..... 42
6 Utilizzo del Bluetooth 43
7 Connessione a un sistema audio compatibile WDAL2.0.....43
8 Ripristino di fabbrica 44
9 Aggiornamento software....44
10 Spotify....44
11 Modalità operative....45

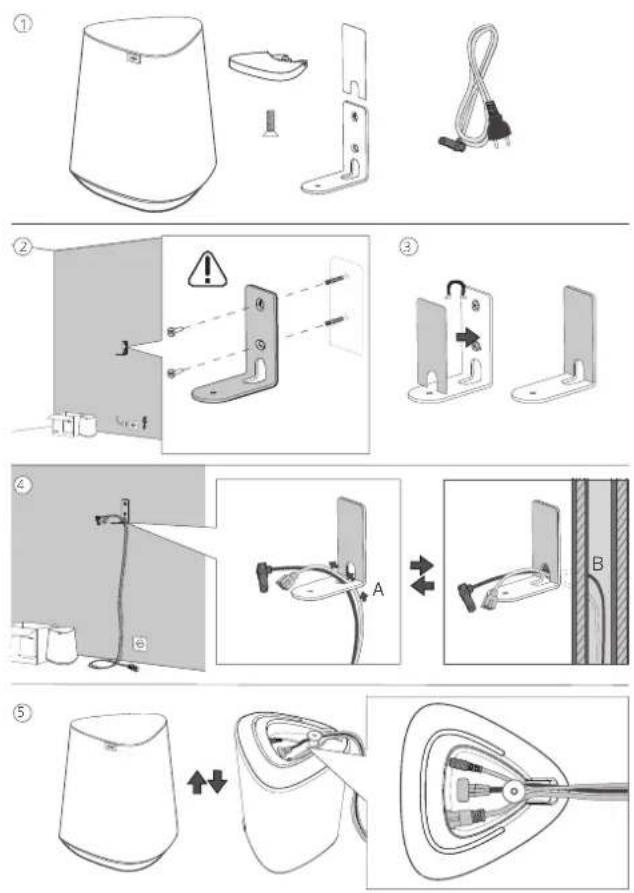

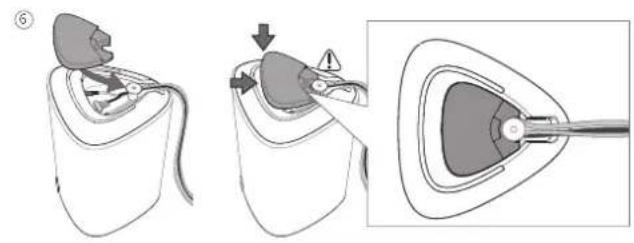

12 Montaggio dell'altoparlante klang mr1 a parete....46
13 Telecomando Assist Audio 1 (accessorio opzionale)....47
14 Risoluzione dei problemi.....48
Smaltimento 49
Dati tecnici....49
Rimuovi con cura il dispositivo dalla confezione e assicurati che siano present tutti gli accessori:
- Altoparlante
- Cavo di alimentazione
■ Manuale d'uso - Set per installazione del supporto a parete (solo klang mr1)
Documentazione
Questa parte del manuale d'uso contiene informazioni di base essenziali. Un manuale utente dettagliato che descrive le funzioni e le caratteristiche del tuo nuovo prodotto Loewe può essere scaricato in formato elettronico dal silo web Loewe.
Scansiona il codice QR sul lato anteriore oppure visita la nostra homepage all'indirizzo;
www.loewe.tv/int/support
In questa sezione troverai anche le risposte alle domande più frequenti.
Posizione della targhetta con i dati nominali
Le targhette con il numero del modello e la tensione di esercizio si trovano sulla copertura inferiore.
1 Importanti istruzioni di sicurezza
Attenzione: Leggi questa pagina con attenzione per accertarti di utilizzare il dispositivo in tutta sicurezza.
Segui tutte le istruzioni di sicurezza e utilizzo quando usi questo prodotto.
Dovrosti conservare queste istruzioni per consultazioni future.
Dovresti seguire attenlamente tutti gli avvisi sul prodotto ed elencati nelle istruzioni all'uso.
Spiegazione dei simboli
Apparecchio con doppio isolamento (classe II). Questo apparecchio elettrico è stato progettato in modo da non richiedere una connessione di sicurezza alla messa a terra elettrica.
Questo simbolo indicar rischi causati da alte tensioni.
Questo simbolo avverte l'utente di altri rischi più specifici.
Questo simbolo indicapericoli provocati dallo sviluppo di fliamme.
1.1 Installazione
1.1.1 Collocazione
Colloca l'unità su una superficie stabile o omogenea.
Non collocare questa unità vicino a forti campi magnetici.
Per assicurare prestazioni acustiche ottimali e un posizionamento sicuro del cavo, colloca l'unità almeno a 5 cm dalla parete.
1.1.2 Cavi
Posiziona l'altoparlante e i cavi di alimentazione in modo che non possano danneggiarsi. Il cavo di alimentazione non può essore piegato, disposto su bordi laglienti, calpestato o esposto a sostanze chimiche. Un cavo di alimentazione con un isolamento danneggiato può provocare scosse elettriche e incendi. In questi casi deve essere sostituito prima di utilizzare nuovamente l'unità
1.1.3 Non usare questo dispositivo in prossimità dell'acqua
Il dispositivo non deve mai essere esposto a gocce o soruzzi d'acqua, ad esempio vicino a una vasca da bagno, una bacinella, un lavandino, una lavatrice, uno scantinato umido o una piscina. Non colocare contenitori pieni di liquido, ad esempio vasi per fiori, sul dispositivo.
1.1.4 Ventilazione
Le fessure e le aperture nell'involucro esterno sono usate per ventilare il dispositivo in modo da assicurare un utilizzo affidabile e da protoggerlo dal surriscaldamento. Installa il dispositivo seguendo le istruzioni del produttore. Non ostruire i fori di ventilazione collocando il dispositivo su un letto, un divano, un tappeto o su simili superfici morbide. Questo dispositivo non deve essere installato in una libreria o incassato in un armadio a meno che non sia assicurata una ventilazione adeguata.
1.1.5 Calore
Non installare I dispositivo in prossimilà di superfici calde, ad esempio termosifoni, riscaldatori a ventola, stufe o altri dispositivi che potrebbero essere caldi. Non collocare oggetti con fiamme esposie, come candele o lanterne, sopra o vicino al dispositivo.
1.1.6 Accessori
Usa soltanto accessori specificati dal produttore.
1.2 Utilizzo
1.2.1 Sovraccarico
Non sovraccar care ma le prese di corrente, le prolunghe o le prese multiple, per evitare il rischio di incendio o scosse elettriche.
1.2.2 Temporale
Il dispositivo deve essere scollegato dalla presa durante temporali e se non viene utilizzato per molto tempo.
1.2.3 Penetrazione di liquido e materiale estraneo
Fai attenzione a impedire che liquido o materiale estraneo penetrino nel dispositivo tramite i fori di ventilazione, in caso contrario potrebbero entrare a contatto con componenti ad alta tensione oppure provocare un cortocircuito, con conseguente incendo o scosse elettriche. Non versare mai liquidi di alcun tipo su questo dispositivo.
1.2.4 Rischi associati a un volume alto
Il dispositivo non è progettato per l'ascolto con cuffie. Per prevenire possibili danni all udito, non ascoltare ad allo volume per molto tempo.
1.2.5 Scollegamento dall'alimentazione
Il pulsante di alimentazione non scollega completamente l'alimentazione di corrente dalla rele. Per disconnettere completamente il dispositivo dalla corrente, stacca il cavo di alimentazione dalla presa.
La spina deve essere facilmente accessibile in modo tale che l'unità possa essere disconnessa in qualsiasi momento.
1.3 Manutenzione
1.3.1 Pulizia e manutenzione
Stacca l'adattatore di corrente del dispositivo dalla presa prima di pulire il prodotto. Pulisci gli altoparlanti esclusivamente con un panno morbido, umido, pulito e di colore neutro, privo di agenti detergenti aggressivi o abrasivi. Le griglio dell'altoparlante sono rivestito in tessulo. A causa della carica eletrostatica, la polvere può accumularsi sulla copertura dell'altoparlante. Se necessario, può essere rimossa con un aspirapolvere che monti come accessorio una spazzola morbida.
In caso di sporco o macchie:
Usa un panno morbido di colore neutro inumidito con detergente o un normale smacchiatore e strofina delicatamente per rimuovere le macchie. È anche possibile trattare direttamente le macchie con un normale smacchiatore spray (rimuovere la polvere con l'aspiratore). Non inumidire la copertura in tessuto direttamente con il detergente o lo smacchiatore (rischio di incrostazioni). Non utilizzare solventi per pulire il tessuto.
Quando usi smacchiatori, attieniti alle istruzioni del produttore.
1.4 Riparazione
1.4.1 Danni che richiedono riparazione
La manutenzione e la riparazione devono essere effettuate soltanto da un personale di assistenza qualificato. Il dispositivo deve essere sottoposto a manutenzione/riparazione se è stato danneggialo, se del liquido è penetrato nello stesso, se degli oggetti sono entrati nel dispositivo, se lo stesso è stato esposto a pioggia o umidità, se smelte di funzionare correttamente oppure se è cadulo.
1.4.2 Per minimizzare il rischio di scossa elettrica, incendio ecc.
Non rimuovere viti, coperture o componenti.
Loewe klang mr1, klang mr3, klang mr5
Componenti principali dell'unità | Collegamento dell'altoparlante | Operazioni di base
Dichiarazione di conformità UE
Con la presente, Loewe Technology GmbH dichiara che l'apparecchio radio di tipo Loewe klang mr è conforme alla Direttiva 2014/53/EU. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: https://www.loewe.tv/int/support
Questo prodotto può essere utilizzato in tutti gli stati membri dell'UE.
A causa della banda di frequenza a 5 GHz del modulo WLAN integrato, è permesso l'uso all'interno di edifici soltanto in questi paesi:
| ATF | FBG | CZDK | EFF | FRDF | SIFIT | ||||
| FI | FS | CY | IV | II | IT | IU | HU | MT | NI |
| PLPTRO | SLSK | TRF | SECHUK | HR | |||||
2 Componenti dell'unità principale

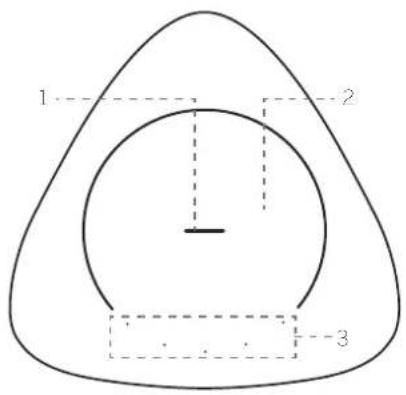

2.1 Pannello superiore
| Stato indicatore LED | Stato |
| LED blu lampeggiante | Modalità accoppiamento Bluetooth/pausa/mulo |
| II LED blu è acceso | Modalità Bluetooth |
| LED verde acqua lampeggiante | Modalità accoppiamento WDAL2.0 |
| II LED verde acqua è acceso | Modalità WDAL2.0 |
| II LED arancio è acceso | Modalità multi-stanza |
| LED arancio lampeggiante | La modalità multi-stanza è in pausa/silenziata |
| II LED verde è acceso | Modalità LINE IN |
| LED verde lampeggiante | Modalità LINE IN - pausa |
| LED spento | L'altoparlan-te è spento |
- Area sensibile al tocco
- 5 pulsanti LED

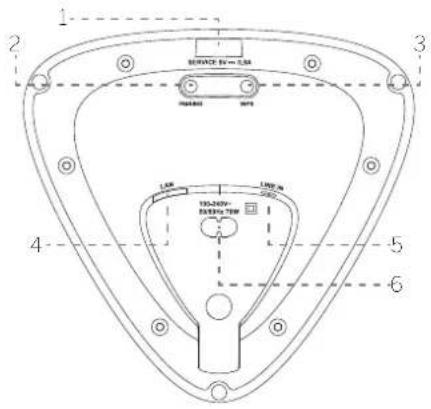

2.2 Pannello inferiore
Al fondo dell'altoparlante è applicata una co-perlura magnetica. Rimuovere la coperlura per accedere ai pulsanti e alla targhetta con i dati nominali. Rimontare la copertura se non è più necessario accedere ai pulsanti.
- Porta USB: solo per aggiornamenti software.
- Pulsante ACCOPPIAMENTO: per l'accoppiamento a WDAL 2.0.
- WPS (Wi-Fi Protected Setup) attiva la configurazione del Wi-Fi per Play-Fi. Premi e tieni premuto il pulsante per 3 secondi per attivare la modalità WPS. Premi e tieni premuto il pulsante per 8 secondi per attivare la modalità Punto d'accesso (AP). In modalità AP, vengono memorizzate tutte le impostazioni DTS Play-Fi/multi-stanza.
| Stato indicatore LED | Stato |
| LED lampeggia lentamente | Modalità Wi-Fi Punto d'accesso (AP) |
| II LED lampeggia due volte | Modalità Wi-Fi WPS |
| LED acceso | Connesso / accop-piamento riuscito |
- LAN: si connette al router tramite il cavo LAN.
- LINE IN: connette la sorgente audio tramite cavo audio da 3,5 mm.
- AC IN: si connette all'alimentazione.
3 Collegamento all'altoparlante
3.1 Collegamento all'alimentazione
Nota
- Attenzione: c'è il rischio di danneggiare il prodotto. Assicurali che la tensione della presa di corrente corrisponda a quella stampata sulla targhetta con i dati nominali. Rimuovi la copertura magnetica dal fondo per individuare l'etichetta con i dati nominali.
Connetti il cavo di rete alla presa AC IN dell'alto-parlante e poi alla presa di rete.
Una volta connesso all'alimentazione, l'altoparlante si avvia automaticamente. Dovresti vedere l'indicatore LED in alto accenders.
3.2 Connessione al Wi-Fi
Configurazione AirPlay
Usa AirPlay per configurare la connessione Wi-Fi del dispositivo iOS (iOS7 o successivo) e l'alto-pariante.
- Tieni premulo il pulsante WPS situato sul lato inferiore dell'altoparlante per 8 secondi per attivare la connessione Wi-Fi finché l'alto-
per attivare la connessione w i finiche ralto parlante non emette un secondo tono, quindi rilascia il pulsante. - Altendi finché l'indicatore del Wi-Fi non passa da un lampeggiare veloce a un pulsare lento. Un pulsare lento indica che l'altoparlante sta passando in modalità di configurazione del Wi-Fi.
- Sul dispositivo iOS seleziona Impostazioni > Wi-Fi > seleziona la rete [dispositivo Play-Fi (xxxxxx)]
- L'altoparlante sarà automaticamente ricno- sciuto come dispositivo Airplay. Tocca [Con- figura il nuovo altoparlante AirPlay]
- Tocca [Mostra altre reti...] e seleziona la tua rete domestica a cui desideri connettore l'alloparlante.
- Dopo che la connessione Wi-Fi si stabilisce correttamente, l'indicatore luminoso del Wi-Fi smette di lampeggiare e resta acceso. Dopo aver configurato questo prodotto sulla tua rete Wi-Fi, puoi controllario tramite qualsiasi smartphone o tablet sulla stessa rete,
Configurazione Google Home
- Scarica l'app Google Home sul tuo dispositivo mobile.
- Solo iPhone/iPad: Accendi il Bluetooth del dispositivo mobile.
- Tieni premulo il pulsante WPS situato sul lato inferiore dell'altoparlante per 8 secondi per attivare la connessione Wi-Fi finché l'altoparlante non emette un secondo tono, quindi rilascia il pulsante.
- Attendi finché l'indicatore del Wi-Fi non passa da un lampeggiare veloce a un pulsare lento. Un pulsare lento indica che l'altoparlante sta passando in modalità di configurazione del Wi-Fi.
- April l'app Google Home.
- Segui le istruzioni di configurazione del dispositivo.
Se non nescia trovare i passaggi per configurare l'altoparlanto:
- In alto a sinistra della schermata home dell'app Google Home, tocca Aggiungi + > Configura dispositivo > Nuovo dispositivo.
- Segui le istruzioni di installazione.
Modalità WPS
Se il tuo rouler è dolato di una configurazione WPS (Wi-Fi Protected Setup), puoi configurare la connessione senza digitare una password.
- Premi e tieni premuto il pulsante WPS per 3 secondi. Sentirai un segnale acustico e l'indicatore Wi-Fi lampeggerà due volte continuamente.
- Premi il pulsante WPS sul tuo router. Il pulsante soltamente è contrassegnato con il logo WPS.
Nota
- WPS non è una funzione standard su tutti i router. Se il tuo router non è dotato di WPS, segui la configurazione Wi-Fi standard.
- Premi il pulsante WPS una volta se vuoi usci-re dalla modalità WPS oppure uscirà automaticamente dopo 2 minuti.
3.3 Connessione con cavo LAN
Collega l'altoparlante e il router con il cavo Cat 5 LAN.
4 Utilizzo di base
4.1 Controllo del volume
Scorrere dal basso verso l'alto l'area sensibile una volta per aumentare il volume.
Scorrere dall'alto verso il basso una volta per ridurre il volume.
Scorrere dal basso verso l'alto e tenere il dito sull'area sensibile per aumentare continuamente il volume.
Scorrere dall'alto verso il basso e tenere il dito sull'area sensibile per ridurre continuamente il volume.
4.2 Pausa/Muto
Tocca una volta l'area sensibile, la traccia verrà messa in pausa o silenziata, a seconda della sorgente corrente.
Wi-Fi/multi-stanza, Bluetooth-Pausa
Tocca ancora l'area sensibile per riprendere la riproduzione o riattivare l'audio.
4.3 Passaggio a un'altra traccia
In modalità Bluelooth o multi-stanza, scorrere verso destra/sinistra sull'area sensibile per passare alla traccia precedente o successiva.

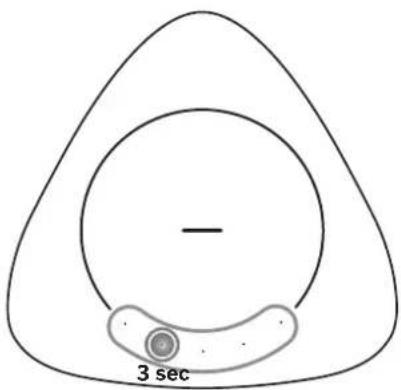

4.4 Preferiti
Per richiamare una traccia o playlist salvata. toccare IL LED corrispondente.
Nota:
- I pulsanti in cui sono memorizzati i preferiti si accendono con una luce bianca.
5 Operazione multi- stanza
Questo altoparlante può essere usato come parte della configurazione dell'altoparlante multi-stanza. Questo significa che la stessa musica può essere riprodotta dal tuo altoparlante e altri altoparlanti compatibili simultaneamente in tutta la tua casa.
Per usare questa funzionalità, accertarsi che l'altoparlante sul tuo tablet / smartphone sono sulla stessa rete. Puoi usare l'appo Google Home, AirPlay 2 o DTS Play-Fi per controllare altoparlanti multi-slanza compatibili. Puoi poi riprodurre la musica su altoparlanti multipli contemporaneamente, assegnare altoparlanti a gruppi diversi, controllare il volume individualmente, o usare il volume principale per modificare il volume su tutti gli altoparlanti contemporaneamente.
5.1 Chromecast incorporato
Questo altoparlante supporta la funzionalità Chromecast incorporato che ti consente di trasmellere musica da app compatibili con Chromecast al tuo dispositivo audio. Por usare questa funzionalità, accertarsi che l'altoparlante sul tuo tablet / smartphone sono sulla stessa reto. Comincia riproducendo musica su un'app su cui sia allivato Chromecast e trasmettila al tuo gruppo di altoparlanti multisala o altoparlante semplicemente toccando il pulsante (cast) e selezionando la soundbar dall'elenco.
5.2 AirPlay 2
Se possiedi un dispositivo iOS, puoi usare Air-Play 2 per lo streaming multisala.
- Connetti il tuo dispositivo iOS alla stessa rote Wi-Fi del tuo altoparlante.
- Scorri nel Centro di controllo del tuo dispositivo iOS e locca l'icona AirPlay 📄 all'interno del comando musicale.
- Dalla lista di dispositivi AirPlay disponibili, seleziona il tuo altoparlante multisala toccando il cerchio vuolo vicino al suo nome. Se nella stessa rete ci sono più altoparlanti compatibili per AirPlay 2, potrai selezionare anch'essi.
5.3 App DTS Play-Fi
Un'altra opzione per riprodurre musica con la funzione multisala è usare l'app DTS Play-Fi.
In aggiunla alle funzioni multisala standard, questa app consente aggiornamenti software alla funzione multisala e anche accesso alla radio internet.
- Scarica e installa l'app DTS Play-Fi sul tuo dispositivo mobile.
- Connetti il tuo dispositivo mobile alla stessa rete del tuo altoparlante.
- Avvia l'app DTS Play-Fi.
- L'altoparlante può effettuare un aggiornamento del software. La prima volta che il dispositivo viene configurato, si aggiorna al software più recente. L'aggiornamento del software potrebbe richiedere alcuni minuti. Non staccare la spina dell'altoparlante, non spegnere il dispositivo e non disconnettere la rete durante l'aggiornamento. Queste azioni possono potenzialmente distruggere il tuo altoparlante!
- Nel'app, seleziona l'altoparlante o il gruppo di altoparlanti.
- Seleziona uno dei servizi musicali streaming disponibili e sc3gli una traccia audio. La riproduzione parte dall'altoparlante o gruppo di altoparlanti.
6 Utilizzo del Bluetooth
Connetti l'altoparlante a un dispositivo Bluetooth (come un iPad, iPhone, iPod touch, telefono Android o laptop) tramite Bluetooth, così potrai ascoltare i file audio memorizzati sul dispositivo tramite l'altoparlante.
6.1 Accoppiamento con telefono/tablet
Per attivare l'accoppiamento tramite Bluetooth quando nessun dispositivo Bluetooth è accoppiato all'altoparlante:
- Tocca e tieni premuto col dito l'area sensibile superiore per 3 secondi per attivare l'accoppiamento Bluelcolh.
- II LED lampeggia con luce blu per conferma.
Per procedere all'accoppiamento tramite Bluetooth di altri dispositivi Bluetooth:
- Tocca e lieni premulo col dito l'area sensibile superiore per 3 secondi per attivare la modalità Bluetooth.
- Tocca e tieni premuto col dito l'area sensibile superiore di nuovo per 3 secondi per attivare la modalità accoppiamento Bluetooth. II LED lampeggia con luce blu per conferma.
Continuazione dei passaggi di accoppiamento: - Attiva il Bluetooth sul telefono/tablet, cerca e selezional "dispositivo Play Fi (xxxxxx)" da connettere. Per informazioni sull'attivazione del Bluetooth, consulta le istruzioni per il tuo telefono/tablet.
-
Una volta riuscito l'accoppiamento, il LED centrale si accende con luce blu.
-
Seleziona e riproduci file audio oppure musica sul tuo dispositivo Bluetooth. Se viene effettuata una telefonata durante la riproduzione, la musica viene messa in pausa. Quando la chiamata è stata completata, la riproduzione riprende.
6.2 Connessione di un dispositivo accoppiato
- Tocca e tieni premuto col dito l'area sensibile superiore per 3 secondi per attivare la mo- dalilà Bluetooth.
- Il telefono/tablet precedentemente accoppiato viene automaticamente connesso all'altoparlanto.
Nota
L'altoparlante resta in modalità accoppiamento per solo 45 secondi. Se nessun dispositivo è accoppiato a esso durante questo periodo, ritorna all'ultima sorgente attiva.
- La massima dislanza di funzionamento tra l'altoparlante e un dispositivo Bluetooth è di circa 10 melri.
- Non è garantita la compatibilità con tutti i dispositivi Bluetooth.
7 Connessione a un sistema audio compatibile WDAL2.0
Se possiedì un sistema audio Loewe con funzione WDAL2.0, questo altoparlante può essere integrato in questo sistema e verrà usato per riprodurre uno dei canali audio disponibili. Fino a 5 altoparlanti e un sobwoofer possono essere connessi al sistema audio WDAL2.0. Un set completo di altoparlanti disposto correttamente nella tua stanza creerà un vero suono surround.
7.1 Accoppiamento al sistema audio WDAL2.0
- Tenere premuto il pulsante ACCOPPIAMENTO in fondo all'altoparlante per 3 secondi per passare alla modalità accoppiamento WDAL2.0. Come conferma, il LED in alto sarà verde chiaro. L'altoparlante resta in modalità accoppiamento per solo 45 secondi.
-
Premere il pulsante di accoppiamento sul sistema audio WDAL2.0. Per informazioni sull'attivazione dell'accoppiamento di WDAL2.0, consulta la guida utente del sistema audio. Dopo un accoppiamento di successo, il centro del LED dell'altoparlante sarà verde chiaro fisso.
-
Impostare quale canale audio l'altoparlante dovrebbe riprodurre. Opzioni: Surround sinistro, Anteriore sinistro, Centro, Anteriore destro, Surround destro. Per lare ciò, premere e tenere premuto uno dei 5 pulsanti in alto sull'altoparlante. Ogni pulsante rappresenta un canale differente.
SL - canale surround sinistro
FL - canale anteriore sinistro
C - canale centrale
FR - canale centrale destro
SR - canale surround destro
4. Impostare l'interruttore WDAL2.0 del sistema audio su "PICCOLO" per in canalo corrispondente. Vedere la guide dell'utente del sistema audio per maggiori informazioni.
Nota:
- Se l'accoppiamento e la selezione del canale hanno avuto successo, i LED in alto si spengono entro 10 secondi.
- Se l'accoppiamento o la selezione del canale non riescono, l'altoparlante ritorna alla sorgente precedente.
- La modalità WDAL2.0 ha la priorità più elevata e non è possibile riportare l'atoparlante a un'altra sorgente, a meno che il sistema audio master è spento/in standby.
- Quando il sistema audio master WDAL2.0 è acceso, l'altoparlante accoppiato passa automaticamente in modalità WDAL2.0.
- Quando l'altoparlante è in modalità WDAL2.0 non è possibile cambiare il volume o spegne-re l'audio usando l'altoparlante. Questo può essere fatto usando il sistema audio master.
- Quando WDAL2.0 è connesso, il LED dell'altoparlante lampeggia. A ogni modo, il LED si spegne dopo 60 secondi per non disturbare quando si guarda la TV in una stanza buia. Con un singolo tocco, la spia si riaccende.
7.2 Cambiare canale audio
Se l'altoparlante è già aggiornato tramite WDAL2.0 e vuoi usuario per riprodurre un altro canale, segui questi passaggi:
- Premi il pulsante ACCOPPIAMENTO in fondo all'altoparlante. Il LED in alto sarà verde chiaro.
- Il LED che indica il canale attuale si accende.
- Tenere premuto il pulsante corrispondente al nuovo canale per 3 secondi.
- Il LED precedente si spegne o il LED del nuovo canale si accende.
- Impostare l'interruttore WDAL2.0 del sistema audio su "PICCOLO" per in canale corrispondente.
8 Ripristino di fabbrica
Ripristina le impostazioni di default del dispositivo. Premi e tieni premuto i pulsanti WPS e PAIRING (accoppiamento) sul fondo dell'altoparlante finché non sentirai un segnale acustico e tutti i LED si saranno illuminati. L'altoparlante quindi si spegnerà e si riavvierà. Attendi finché l'altoparlante non si sarà acceso completamente (luce bianca fissa sopra). Ora puoi disconnettere l'altoparlante dalla presa in sicurezza.
Attenzione: Non disconnette l'altoparlante dalla presa prima che si sia completamente riavviato dopo il processo di ripristino delle impostazioni di fabbrica, altrimenti potresti danneggiarlo.
9 Aggiornamento software
Per aggiornare il firmware dell'atoparlante:
Il software più recente può essere trovato su:
www.lcewe.tv/int/support
Seguire i passaggi di installazione nel documento fornito con il software.
Per aggiornare la funzione multisala del tuo al toparlante:
- Scarica e installa l'app DTS Play-Fi sul tuo dispositivo mobile.
- Connettere l'altoparlante all'app.
- Se il nuovo software Play-Fi è disponibile, l'applicazione invia una notifica.
- Segui le istruzioni nell'applicazione per eseguire l'aggiornamento della funzionalità multisala.
Attenzione: L'aggiornamento del software potrebbe richiedere alcuni minuti. Non staccare la spina dell'altoparlante, non spegnere il dispositivo e non disconnettere la rote durante l'aggiornamento. Queste azioni possono polenzialmente distruggere il tuo altoparlante!
10 Spotify
Usa il tuo telefono, tablet o computer come te- lecomando per Spotify. Val al sito spolify.com/ connect per scoprire come fare.
11 Modalità operative
Voglio usare l'alloparlante come alloparlante multi-stanza insieme ai servizi di streaming musicale.
Connetti al Wi-Fi e non accoppiare al dispositivo WDAL2.0
In questa modalità, l'altoparlante opera come altoparlante autonomo e puoi selezionarlo usando la tua app preferita.
Come vorresti usa- re il tuo prodotto?
Voglio usare l'altoparlante come altoparlan-te satellite connesso a un sistema audio.
Accoppiare con un sistema audio WDAL2.0 e non connettere a Wi-Fi.
In questa modalità, l'altoparlante è connesso al sistema audio WDAL2.0 (p.es. Una soundbar multisala) e accende e spegne questo sistema.
Modalità ECO
Nella modalità ECO predefinila, l'altoparlante passa alla modalità standby se non vengono riprocotti suoni per 15 minuti. er riaccendere l'altoparlante, toccare l'interfacia tattile. In modalità ECO, l'altoparlante userà meno energia possibile se non è richiesto. Affinché l'altoparlante sia sempre disponibile dall'app, passare alla modalità "multi-stanza".
Tenere premuto il pulsante centrale per > 7 sec
Passare alla modalità Multi-stanza -> il LED lampeggia in rosso 5 volte Passare alla modalità Eco -> il LED lampeggia in verde 5 verde
Modalità multi-stanza
In questa modalità, l'altoparlante sarà sempre acceso e disponibile per la riproduzione da qualunque sorgente. In questa modalità, l'altoparlante ha un elevato consumo energetico. Dopo 15 minuti in cui non c'è riproduzione, l'altoparlante passa alla modalità di risparmio energetico conservando la completa disponibilità. Ciò è indicato da un LED bianco oscurato. Se desideri tornare alla modalità ECO, puoi farlo premen- do nuovamente il pulsante centrale per più di 7 secondi.
Per usare l'altoparlante con un altoparlan- to satellite connesso a un sistema audio WDAL2.0, eseguire un reset di fabbrica.
Modalità WDAL
Per lo streaming di musica verso l'altoparlante, selezionare il sistema audio WDAL2.0 nella tua app preferita e l'altoparlante satellite riprodurrà automaticamente in questa impostazione. Se il tuo sistema audio WDAL2.0 è una soundbar, potresti impostarla in modalità multi-stanza così sarà sempre disponibile anche quando la TV è spenta (vedere il manuale della soundbar). La funzione multi-stanza di questo altoparlante è completamente spenta per risparmiare energia, ridurre le emissioni radio e prevenire che più altoparlanti connessi al sistema audio appaiano nell'app.
Per attivare la funzione multi-stanza e usare l'altoparlante come prodotto autonomo, eseguire un reset di fabbrica.
12 Montaggio dell'altoparlante klang mr1 a parete
Puoi posizionare l'altoparlante klang mrl su mobili o scaffali ma sussiste anche la possibilità del montaggio a parete.
L'installazione deve essere effettuata solo da personale qualificato. Un montaggio non corretto può portare a gravi lesioni personali e danni alle proprietà. È responsabilità dell'installatore verificare che la parete sia in grado di sostenere il carico totale dell'unità e dei supporti a parete.
Quando si praticano fori alle pareti è essenziale evilare il contatto con eventuali cavi elettrici o tubi dell'acqua o del gas presenti all'interno. Raccomanciamo di utilizzare un rilevatore di buona qualità per cavi e oggetti nascosti. Pratica i fori nelle strutture solo se sai che è sicuro farlo.
Se l'altoparlante è montato a parete, i pulsanti sul fondo non sono accessibili, le connessioni vanno pertanto eseguite prima.
Per l'installazione sono necessari ulteriori attrezzi e viteria (non inclusi).
Per una figura del montaggio a parete, consulta le ultime pagine di questo manuale.
- Prima di iniziare l'installazione, controlla attentamente il contenuto del pacchetto. La dotazione del klang mr1 include i seguenti componenti per il montaggio a parete:
■ Supporto a parete
- Copertura magnetica per supporto a parete
- Copertura inferiore per l'altoparlante
■ 1 vite
- Posiziona il supporto a parete sulla parete e segna la posizione dei due fori con una matita. Pratica due fori alla paroto nei punti segnali. Se necessario inserisci un lappo di espansione (non in dotazione) in ciascun foro. Fissa il supporto alla parete con due viti autofilettanti (non in dotazione). Allenta la vite inferiore per la regolazione del livello, serra al termine.
L'ulente finale è tenuto a selezionare il tipo corretto di vite e tappo di espansione in base al tipo di parcto.
- Applica la copertura magnetica al supporto a pareto in modo da coprire le teste delle viti
- Fare passare il cavo di alimentazione e tutti gli altri cavi attraverso il foro nell'angolo del supporto a parete.
- Collegali all'alloparlante.
- Installa la copertura inferiore sull'altoparlante.
- Fissa l'altoparlante al supporto a parete con la vile in dotazione.
13 Telecomando Assist Audio 1 (accessorio opzionale)
Puoi controllare il tuo altoparlante con il telecomando Assist Audio 1. Questo è un accessorio opzionale che potrebbe non essere disponibile nel pacchetto. Può essere fornito con altri prodotti audio Loewe.
Il telecomando è programmato in modo predefinilo per l'uso con il sistema audio. Se vuoi usarlo con un altoparlante multisala, dovrai riprogrammario. PremiG (modalità notturna) e Hillay/Pausa) contemporaneamente.
Per usare questo telecomando con il sistema audio, ripeti i passaggi precedenti o sostituisi lo batterio.
| LOEWE. | |
| Suono silenzioso / Rimuovi silenzioso | |
| Accende l'altoparlante o passa in modalità stand-by. | |
| Nessuna funzione | |
| Nessuna funzione | |
| Nessuna funzione | |
| Nessuna funzione | |
| Passa alla traccia audio precedente in modalità Bluetooth / PLAY-FI. | |
| Passa alla traccia audio successiva in modalità Bluetooth / PLAY-FI.Premi e tieni premuto per attivare la modalità Bluetooth. | |
| Riproduci/metti in pausa la traccia audio in modalità Bluetooth / PLAY-FI. | |
| Riduci il livello del volume. | |
| Aumenti il livello del volume. | |
| treble Regola il livello degli alti. | |
| bass Rogola il livello dei bassi. |
14 Risoluzione dei problemi
In caso di un malfunzionamento del dispositivo, consigliamo di controllare l'elenco di seguito prima di chiamare il servizio di assistenza.
| Problema Causa possibile Soluzione/note | ||
| Il sistema non risponde alla pressione dei pulsanti/touchpad. | Un errore del software potrebbe aver fatto si che il dispositivo smettesse di ricevere comandi dai pulsanti e il dispositivo deve essere riavviato disconnettendolo. | Disconnetti l'unità dall'alimentazione per alcuni minuti, poi riconnetti la spina. |
| Non c'è suono dall'altoparlante. | a) L'altoparlante è silonzioso o il tracciamento in pausa. | a) Toccare sull'arca dello schermo una volta per de-silenziare o riprendere la riproduzione. |
| B) A) Un errore del software potrebbe aver provocato questo problema. | B) Ripristina le impostazioni di fabbrica dell'unità (vedi il capitolo "Ripristino di fabbrica") | |
| Un dispositivo Bluetooth non riesce a connettersi all'altoparlante. | A) Il dispositivo non supporta profili compatibili richiesti per l'altoparlante. | A) Sono compatibili solo dispositivi con profilo Bluetooth A2DP, AVRCP. |
| B) Non hai abilitato la funzione Bluelcolh del dispositivo. | B) Per informazioni sull'attivazione di questa funzione, vedi la guida utente del dispositivo. | |
| C) L'altoparlante è già connesso a un altro dispositivo Bluetooth. | C) Disconnetti il dispositivo connesso, quindi riprova. | |
| La qualità della riproduzione audio del dispositivo Bluetooth connesso è bassa. | La ricezione del Bluetooth è scadente. | Avvicina il dispositivo all'alloparlante o rimuovigli ostacoli tra il dispositivo e l'altoparlante. |
| Non riesco a stabilire una connessione Wi-Fi | A) La rete Wi-Fi potrebbe non essere disponibile. | A) Controlla la disponibilità della rete WLAN sul router. |
| B) Il segnale Wi-Fi è molto debole. B) Colloca il router Wi-Fi più vicino all'unità. | ||
| C) Stai digitando una password non corretta. C) Assicurati che la password sia corretta. | ||
| Non è possibile rilevare il dispositivo Play-Fi supportato dall'app. | Il dispositivo potrebbe essere disconnesso dal Wi-Fi. | Assicurati che il dispositivo sia connesso al Wi-Fi. |
| Non è possibile riprodurre musica Play-Fi. | A) Il servizio o i contenuti sono stati interrotti. | A) Certi servizi di rete o contenuti disponibili tramite il dispositivo potrebbero non essere accessibili in caso che il fornilore di servizi interrompa il proprio servizio. |
| B) La prima configurazione dell'altoparlante non è riuscita. | B) Se la prima configurazione non riesce correttamente, chiudi l'applicazione DTS Play-Fi. Riavvia l'applicazione. | |
| C) Hai usato l'altoparlante precedentemente come coppie stereo o suono surround nell'app Play-Fi. | C) Se l'altoparlante è impostato come coppia stereo o suono surround, deve essere disconnesso nell'app prima di essere usato separatamente. | |
| Impossibile riprodurre la musica dalla sorgente Bluetooth/LINE IN/Multisala | L'altoparlante è un modalità attiva WDAL2.0, che ha una priorità più alta di altre modalità. | Devi mettere il sistema audio master in modalità standby o disconettere l'altoparlante dalla rete WDAL2.0 (impostare l'interruttore corrispondente sul sistema audio master "OFF"). |
Smaltimento
Smaltimento dell'apparecchio elettrico ed elettronico e delle batterie.
Il simbolo del bidone con una croce sopra, sul prodotto o sulla sua confezione, indica che questo prodotto non deve essere trattato come un regolare rifiuto domestico, ma deve essere portate in un punto di raccolta per il riciclaggio di apparecchi elettrici ed elettronici e di batterie. Partecipando al corretto smaltimento di questo prodotto, proteggi l'ambiente e la salute degli altri esseri umani. Uno smallimento improprio o scorretto mette in pericolo l'ambiente e la salute. Per ulteriori informazioni sul riciclaggio di questo prodotto, contatta la tua autorità locale o i servizio di smaltimento rifiuti della tua municipalità,
Dati tecnici
| Tipo di dispositivo Loewe: klang mr1 klang mr3 klang mr5 | |||
| Numero parte: 60604D10 60605D10 60606D10 | |||
| Alimentazione: AC 100 V - 240 V / 50/60 Hz | |||
| Potenza uscita audio: 15 W (RMS) 75 W (RMS) 90 W (RMS) | |||
| Potenza musica: 30 W 150 W 180 W | |||
| Consumo energetico in modalità stand-by: | 0,3 W 0,3 W 0,3 W | ||
| Consumo energetico in modalità standby con connessione alla rete: | 4,0 W - 7,0 W | 4,0 W - 7,0 W | 4,0 W - 7,0 W |
| Risposla di frequenza: | 75 Hz - 20 kHz | 41 Hz - 20 kHz | 36 Hz - 20 kHz |
| Standard supportati da WLAN: | IEEE 802.11a/b/g/n | ||
| Intervallo potenza/frequenza WLAN: | Potenza massima <100 mW a 2400 - 2483,5 MHzPotenza massima <100 mW a 5150 - 5350 MHzPotenza massima <100 mW a 5470 - 5725 MHzPotenza massima <100 mW a 5725 - 5850 MHz | ||
| Versione Bluetooth: | V4.2 | ||
| Intervallo potenza/frequenza Bluetooth: | Potenza massima <10 mW a 2402 - 2480 MHz | ||
| Protocoli Bluetooth: | A2DP, AVRCP | ||
| Dimensioni dispositivo (L x A x P) | 160 x 188 x 154 mm | 196 x 321 x 187 mm | 225 x 401 x 215 mm |
| Peso dispositivo: | 1,2 kg 3,2 kg | 4,4 kg | |
| Temperatura ambientale | 5°C - 35°C | ||
| Umidità relativa (non condensata): | 20 - 80% | ||
Gracias
Con riserva di modifiche
