Tipo de producto	Altavoz multisala conectado
Marca	Loewe
Modelo	klang mr5
Alimentación	100 V-240 V CA, 50/60 Hz
Salida de audio (RMS)	90 W
Consumo en reproducción	180 W
Consumo en espera	0,3 W
Consumo en espera de red	4,0 W - 7,0 W
Respuesta en frecuencia	41 Hz - 20 kHz
Estándares WLAN	IEEE 802.11a/b/g/n/ac
Versión Bluetooth	V4.2
Perfiles Bluetooth	A2DP, AVRCP
Dimensiones (An x Al x Pr)	196 x 321 x 187 mm
Peso	4,4 kg
Temperatura ambiente	5 a 35 °C
Humedad relativa	20 - 80 % (sin condensación)
Funciones principales	Streaming multisala (AirPlay 2, Google Home, DTS Play-Fi), Bluetooth, Line-in, WDAL2.0, Chromecast integrado, control táctil, favoritos
Mantenimiento y limpieza	Paño suave y húmedo sin disolvente; aspiradora con cepillo suave para las rejillas
Seguridad	No exponer al agua ni a las llamas; no bloquear la ventilación; desconectar antes de limpiar
Restablecimiento de fábrica	Mantener presionados los botones WPS y PAIRING hasta que se escuche un tono y todos los indicadores se enciendan
Actualización de software	Mediante puerto USB o aplicación DTS Play-Fi
Accesorios incluidos	Cable de alimentación, manual de usuario
Reparación	Confiar a personal cualificado; no retirar los tornillos ni las cubiertas

Preguntas frecuentes - klang mr5 LOEWE

¿Cómo conectar el altavoz al Wi-Fi?

Presione el botón WPS en la parte inferior del altavoz durante 8 segundos hasta que escuche un segundo tono. El indicador Wi-Fi parpadea lentamente. Use la aplicación Google Home o AirPlay para finalizar la configuración. También puede usar el modo WPS si su enrutador lo admite.

¿Puedo usar el altavoz como altavoz para una barra de sonido Loewe?

Sí, gracias a la tecnología WDAL2.0. Presione el botón PAIRING durante 3 segundos para entrar en modo de emparejamiento. Luego, empareje con su sistema de audio WDAL2.0 y seleccione el canal de audio deseado (frontal, surround, central).

¿Cómo ajustar el volumen?

Use la zona táctil en la parte superior: deslice de abajo arriba para aumentar el volumen, de arriba abajo para disminuirlo. Un deslizamiento mantenido permite un cambio continuo.

¿Qué hacer si el altavoz no responde?

Desconecte la alimentación unos minutos y vuelva a conectar. Si el problema persiste, realice un restablecimiento de fábrica manteniendo presionados los botones WPS y PAIRING hasta que todos los indicadores se enciendan y el altavoz se reinicie.

¿Cómo reproducir música desde Spotify?

Use la función Spotify Connect: abra Spotify en su teléfono, tableta u ordenador, seleccione su altavoz como dispositivo de reproducción. Asegúrese de que el altavoz esté conectado a la misma red Wi-Fi.

¿Puedo instalar el altavoz en la pared?

El montaje en la pared es posible con el soporte incluido (para el modelo klang mr1; para el mr5, verifique la compatibilidad). La instalación debe ser realizada por un profesional para garantizar la seguridad.

¿Cómo limpiar el altavoz?

Desconecte el dispositivo. Use un paño suave, limpio y ligeramente húmedo (sin disolventes). Para las rejillas textiles, aspire suavemente con un cepillo suave si es necesario.

¿Cómo funciona el modo multisala?

El altavoz puede integrarse en un sistema multisala mediante AirPlay 2, Google Home o DTS Play-Fi. Conéctelo a la misma red Wi-Fi que sus otros altavoces compatibles y use la aplicación correspondiente para agruparlos.

¿Qué significa el color del indicador central?

Azul parpadeante: emparejamiento Bluetooth. Azul fijo: modo Bluetooth. Azul-verde parpadeante: emparejamiento WDAL2.0. Naranja fijo: modo multisala. Verde fijo: modo Line-in. Apagado: altavoz apagado.

¿Cómo actualizar el software del altavoz?

Descargue la última versión desde el sitio web de Loewe e instálela mediante el puerto USB, o use la aplicación DTS Play-Fi que detecta e instala automáticamente las actualizaciones de la función multisala.

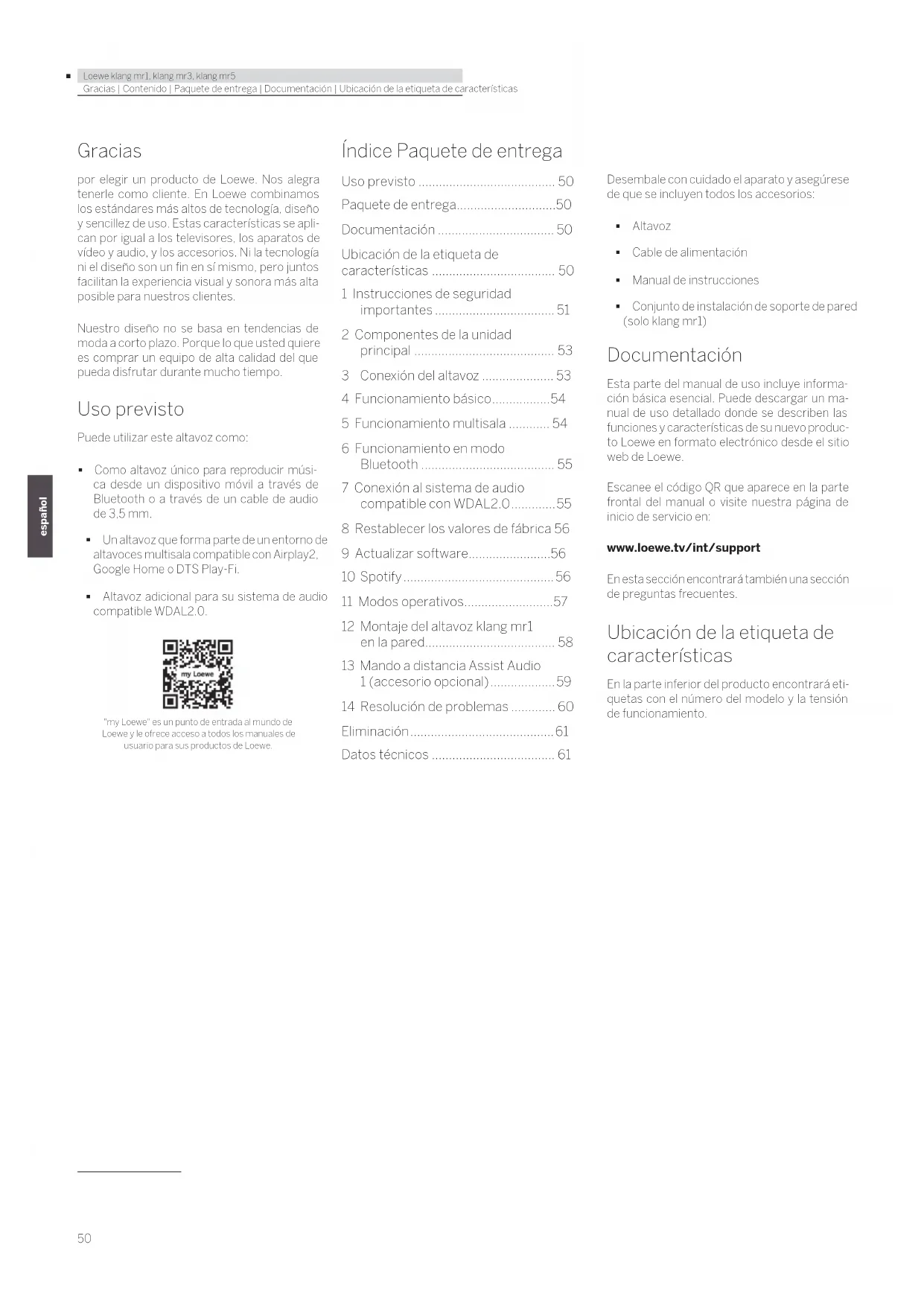

MANUAL DE USUARIO klang mr5 LOEWE

Guía completa del usuario

por elegir un producto de Loewe. Nos alegra tenerle como cliente. En Loewe combinamos los estándares más altos de tecnología, diseño y sencillez de uso. Estas características se aplican por igual a los televisores, los aparatos de vídeo y audio, y los accesorios. Ni la tecnología ni el diseño son un fin en sí mismo, pero juntos facilitan la experiencia visual y sonora más alta posible para nuestros clientes.

Nuestro diseño no se basa en tendencias de moda a corto plazo. Porque lo que usted quiere es comprar un equipo de alta calidad del que pueda disfrutar durante mucho tiempo.

Uso previsto

Puede utilizar este altavoz como:

• Como altavoz único para reproducir música desde un dispositivo móvil a través de Bluetooth o a través de un cable de audio de 3,5 mm.
• Un altavoz que forma parte de un entorno de altavoces multisala compatible con Airplay2, Google Home o DTS Play-Fi.
• Altavoz adicional para su sistema de audio compatible WDAL2.0.

"my Loewe" es un punto de entrada al mundo de Loewe y i e ofrece acceso a todos los manuales de usuario para sus productos del Loewe.

Índice Paquete de entrega

Uso previsto 50

Paquete de entrega....50

Documentación 50

Ubicación de la etiqueta de características .... 50

1 Instrucciones de seguridad importantes....51

2 Componentes de la unidad principal 53

3 Conexión del altavoz 53

4 Funcionamiento básico.....54

5 Funcionamiento multisala ..... 54

6 Funcionamiento en modo Bluetooth 55

7 Conexión al sistema de audio compatible con WDAL2.0.....55

8 Restablecer los valores de fábrica 56

9 Actualizar software....56

10 Spotify....56

11 Modos operativos....57

12 Montaje del allavoz klang mr1 en la pared....58

13 Mando a distancia Assist Audio 1 (accesorio opcional)....59

14 Resolución de problemas....60

Eliminación....61

Datos técnicos 61

Desembale con cuidado el aparato y asegúrese de que se incluyen todos los accesorios:

• Altavoz
• Cable de alimentación
  ■ Manual de instrucciones
• Conjunto de instalación de soporte de pared (solo klang mrl)

Documentación

Esta parte del manual de uso incluye información básica esencial. Puede descargar un manual de uso detallado donde se describen las funciones y características de su nuevo producto Loewe en formato electrónico desde el sitio web de Loewe.

Escanee el código QR que aparece en la parte frontal del manual o visite nuestra página de inicio de servicio en:

www.loewe.tv/int/support

En esta sección encontrará también una sección de preguntas frecuentes.

Ubicación de la etiqueta de características

En la parte inferior del producto encontrará etiquetas con el número del modelo y la tensión de funcionamiento.

1 Instrucciones de seguridad importantes

Atención: Lea esta página atentamente para asegurarse de utilizar de forma segura el aparato.

Siga todas las instrucciones de seguridad y de uso cuando utilice este producto.

Conserve las instrucciones de uso para consultas futuras,

Debe seguir estrictamente todos los avisos proporcionados en el producto y enumerados en las instrucciones de uso.

Explicación de los símbolos

Equipo de doble aislamiento (clase II) Este aparato se ha diseñado de tal forma que no necesita una conexión de seguridad eléctrica a lierra.

Este símbolo indica los riesgos causados por tensiones altas.

Este símbolo alerta al usuario de otros riesgos más específicos.

Este símbolo indica peligros causados por incendios.

1.1 Instalación

1.1.1 Colocación

Coloque la unidad sobre una superficie estable y nivelada

No coloque esta unidad cerca de campos magnéticos.

Para garantizar un rendimiento acústico óptimo y un tendido adecuado del cable, coloque la unidad a una distancia mínima de 5 cm de la pared.

1.1.2 Cables

Tienda los cables del altavoz y de alimentación de tal forma que no puedan dañarse. El cable no debe retorcerse ni disponerse sobre superficies con bordes afilados, y no debe pisarse ni oxponerse a sustancias químicas. Si el aislamiento del cable de alimentación se daña, pueden producirse descargas eléctricas, y existe riesgo de incendio. Por lo tanto, se debe cambiar antes de volver a utilizar la unidad.

1.1.3 No utilice este aparato cerca del agua

Este aparato no debe exponerse nunca a gotas o salpicaduras de agua, como las que pueden producirse cerca de una bañera, un lavabo, un fregadero, un la vavajillas, un sótano húmedo o una piscina. No coloque contenedores con líquidos, como floreros, sobre el aparato

1.1.4 Ventilación

Las ranuras y aborturas de la carcasa se utilizan para venir el aparato a fin de garantizar su funcionamiento fiable y protegerlo de sobrocalentamientos. Instale el aparato siguiendo las instrucciones del fabricante. No bloqueo nunca la ventilación colocando el aparato sobre una cama, sofá, alfombra o superficies blandas similares. Este aparato no debe instalarse en una eslantería o en un armario empotrado a menos que cuente con ventilación adecuada.

1.1.5 Calor

No instale este aparato cerca de superficies calientes, como radiadores, calefactores, estufas u otros dispositivos que puedan estar calientes. No coloque nunca objetos con una llama abierta, como velas o linternas, sobre o cerca del aparato.

1.1.6 Accesorios

Utilice solo los accesorios especificados por el fabricante.

1.2 Uso

1.2.1 Sobrecarga

No sobrecargue las tomas de electricidad, los alargadores ni los ladrones para evitar riesgos de incendio o descarga eléctrica.

1.2.2 Tormentas eléctricas

El aparato debe desconectarse de la corriente durante las tormentas eléctricas y si no se va a utilizar durante un periodo de tiempo prolongado.

1.2.3 Penetración de materias extrañas y líquidos

Evite que entren materias extrañas o líquidos en el aparalo a través de los orificios de ventilación, ya que podrían entrar en contacto con componentes de alto voltaje o generar un cortocircuito y provocar un incendio o una descarga eléctrica. No derrame líquidos de ningún tipo sobre este aparato.

1.2.4 Riesgos asociados al alto volumen

Este aparato no se ha diseñado para escuchar con auriculares. Para evitar posibles daños auditivos, no escuche a niveles de volumen alto durante largos periodos de tiempo.

1.2.5 Desconexión de la fuente de alimentación

El botón de encendido/apagado no desconecta la fuente de alimentación de la corriente. Para desconectar completamente el aparato de la corriente, desenchufe el cable de alimentación de la loma de corriente.

El enchule de alimentación debe de ser de fácil acceso, de forma que la unidad pueda desconectarse de la corriente en cualquier momento.

1.3 Mantenimiento

1.3.1 Limpieza y cuidado

Desenchufe el adaptador de alimentación del aparalo de la loma de corriente antes de limpiar el producto. Limpie los altavoces únicamente con un paño suave, húmedo y de color neutro, sin agentos de limpieza agrosivos ni abrasivos. Las parrillas de los altavoces están cubiertas con material textil. Debido a la carga electrostática, se puede acumular polvo en la tapa del altavoz. Puede retirarlo utilizando con cuidado un aspirador con un accesorio de cepillo suave si es necesario.

En caso de suciedad o manchas:

Humedezca un paño suave de color neutro con una solución de detergente o quitamanchas de venta al público y frote suavemente la mancha. También puede tratar la marca o mancha directamente con un aerosol quitamanchas en seco de venta al público (aspire el polvo). No humedezca la tapa de lejido directamente con la solución detergente o el quitamanchas (existe riesgo de que se incruste). No utilice disolventes para limpiar el tejido.

Siga las instrucciones del fabricante cuando utilice quitamanchas.

1.4 Reparar

1.4.1 Daños que requieren reparación

Los trabajos de mantenimiento y reparación solo pueden llevarse a cabo en un servicio técnico autorizado. Se requieren trabajos de mantenimiento o reparación si el aparato se ha dañado, si ha entrado líquido en su interior, si han entrado objetos, si se ha expuesto a la lluvia o a humedad, cuando deja de funcionar correctamente o cuando se ha caído.

Loewe klang mr1, klang mr3, klang mr5

Componentes de la unidad principal | Conexión del altavoz | Funcionamiento básico

1.4.2 Para minimizar el riesgo de descarga eléctrica, incendios, etc.

No retire los tornillos, cubiertas ni piezas de interiores.

Declaración de conformidad EU

Por la presente, Loewe Technology GmbH declara que el equipo de radio de tipo Loewe klang mr cumple la Directiva 2014/53/UE. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: https://www.loewe.tv/int/support

Este producto se puede utilizar en todos los estados miembros de la UE.

Debido a la frecuencia de rango 5 GHz del módulo WLAN integrado, el uso dentro de edificios solo se permite en los siguientes países:

ATE	E BG	CZ DK	EE FR	DE	S IE IT
LL	LS	CY	LV	LI	LI	LU	HU	MI	NL
PL	PT RO	SL SK	TR F	SE CH UK	HR

2 Componentes de la unidad principal

2.1 Panel superior

1. Botón central LED

Estados del indicador LED	Estado
EI LED azul parpadea	Modo de emparejamiento Bluetooth/pausa/silencio
EI LED azul luce de forma continua	Modo Bluetooth
EI LED añil parpadea	Modo de emparejamiento WDAL2.0
EI LED añil luce de forma continua	Modo WDAL2.0
EI LED naranja luce de forma continua	Modo multisala
EI LED naranja parpadea	Modo multisala en pausa o en silencio
EI LED verde luce de forma continua	Modo LINE IN.
EI LED verde parpadea	Modo LINE IN en pausa
EI LED está apagado	El altavoz está apagado

1. Área sensible al tacto

2. Cinco botones LED

2.2 Panel de botones

En la parte inferior del altavoz encontrará una tapa. Relire la tapa para acceder a los bolones y a la etiqueta de clasificación. Vuelva a colocar la tapa si no necesita acceder a los bolones.

1. Puerto USB: solo para actualizaciones de software.
2. Botón PAIRING: permile el emparejamiento WDAL 2.0.
3. Botón/indicador WPS (configuración protegida Wi-Fi): activa la configuración Wi-Fi para Play-Fi. Mantenga pulsado el botón durante tres segundos para activar el modo WPS. Mantenga pulsado el botón durante ocho segundos para activar el modo AP. En el modo AP, se restablecen todos los ajustes DTS Play-Fi/multisala

Estados del indicador LED	Estado
El LED parpadea lentamente	Modo de punto de acceso Wi-Fi
El LED parpadea dos veces	Modo de configuración protogida Wi-Fi (WPS)
El LED está encendido	Conexión o emparejamiento correcto

1. LAN: permite la conexión al enrutador a través de un cable LAN.
2. LINE IN: permite la conexión a la fuente de audio a través de un cable de audio de 3.5 mm.
3. AC IN: permite la conexión a la fuente de alimentación.

3 Conexión del altavoz

3.1 Conexión a la corriente

Nota

- Riesgo de daños en el producto. Asogúrese de que la tensión de alimentación se corresponde con la tensión indicada en la etiqueta de clasificación. Retire la tapa magnética de la parte inferior para encontrar la etiqueta de clasificación.

Conecte el cable principal a la toma AC IN del al- lavoz y, a continuación, a una toma de corriente,

Cuando conecte la corriente, el allavoz se iniciará automáticamente. Verá la luz LED en la parte superior.

3.2 Conexión a una red Wi-Fi

Configuración de AirPlay

Utilice AirPlay para configurar la conexión Wi-Fi del dispositivo iOS (iOS7 o posterior) y el alta-voz.

1. Marlenga pulsado el bolón WPS situado en la parte posterior del altavoz durante ocho segundos para activar la conexión Wi-Fi hasta que el altavoz emita un segundo tono y, a continuación, deje de pulsar el bolón.
2. Espere a que el indicador luminoso Wi-Fi pase de un parpadeo rápido a un parpadeo lento. Un parpadeo lento indica que el alta-voz ha entrado en el modo de configuración Wi-Fi.
3. En su dispositivo iOS, vaya a Ajustes > Wi-Fi y seleccione [Dispositivo Play-Fi (xxxxxx)]
4. El altavoz se reconocerá automáticamente como un dispositivo AirPlay. Toque [Configurar nuevo altavoz AirPlay].
5. Toque [Mostrar otras redes...] y seleccione la rod doméstica a la que desca conectar el allavoz.
6. Tras completarse correctamente la configuración Wi-Fi, el indicador luminoso de Wi-Fi dejará de parpadear y se mantendrá encendido. Tras configurar este producto en su red Wi-Fi, puede controlarlo desde cualquier smartphone o tableta conectado a la misma red.

Configurar Google Home

1. Descargue la aplicación Google Home en un dispositivo móvil.
2. iPhone/iPad solo: Active la función Bluetooth de su dispositivo móvil.
3. Mantenga pulsado el botón WPS situado en la parte posterior del altavoz durante ocho segundos para activar la conexión Wi-Fi hasta que el altavoz emita un segundo lono y, a continuación, deje de pulsar el botón.
4. Espere a que el indicador luminoso Wi-Fi pase de un parpadeo rápido a un parpadeo lento. Un parpadeo lento indica que el alta- voz ha entrado en el modo de configuración Wi-Fi.
5. Abra la aplicación Google Home.
6. Siga los pasos para configurar el dispositivo.
   Si no puede encontrar los pasos para instalar su altavoz:

- En la parte superior izquierda de la pantalla de inicio de la aplicación Google Home, lo que Añadir + > Configurar dispositivo > Nuevo dispositivo.

- Siga los pasos de configuración.

Modo WPS

Si su enrulador incorpora la función WPS (configuración protegida Wi-Fi), puede configurar la conexión sin necesidad de introducir una contraseña.

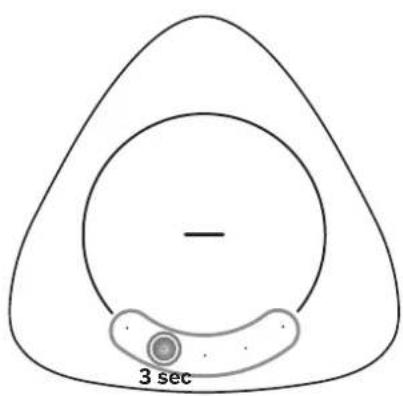

1. Mantenga puisado el botón WPS durante al menos tres segundos. Escuchará un tono y el indicador Wi-Fi parpadeará dos veces continuamente.
2. Pulse el botón WPS en el enrutador. El botón suele venir indicado con el logotipo WPS.

Nota

• WPS no es una función estándar incluida en todos los enrutadores. Si su enrutador no incorpora la función WPS, siga la configuración Wi-Fi estándar.
• Pulse una vez el botón WPS si desea salir del modo WPS o saldrá automáticamente tras dos minutos.

3.3 Conexión de cable LAN

Conecte el altavoz y el enrutador con un cable LAN Cat 5.

4 Funcionamiento básico

4.1 Control de volumen

Deslice el dedo de abajo a arriba en el área táctil para aumentar el volumen una vez.

Deslice el dedo de arriba a abajo para reducir el volumen una vez.

Doslice el dedo de abajo a arriba y mantengalo en el área láctil para aumentar el volumen continuamente.

Deslice el deco arriba a abajo y manténgalo en el área táctil para reducir el volumen continua- mente.

4.2 Poner en pausa/silenciar

Toque el área táctil una vez. La pista se pondrá en pausa o se silenciará dependiendo de la fuente actual.

Wi-Fi/multisala Bluetooth - Se pondrá en pausa

LINE IN, radio por Internet - Se silenciará

Toque de nuevo el área táctil para reanudar la reproducción o cancelar la función de silencio.

4.3 Cambiar de pista

En el modo Bluetooth o multisala, deslice el dedo hacia la derecha o hacia la izquierda en el área táctil para cambiar a la pista siguiente o a la pista anterior.

4.4 Favoritos

En el modo Wi-Fi/multisala, se pueden guardar hasta cinco emisoras o listas de reproducción como favoritos. Mantenga pulsado uno de los botones de la parte inferir durante tres segundos. Se almacenará la emisora o la lista de reproducción en este botón. Los cinco indicadores LED se iluminarán brevemente para confirmar que los favoritos se han guardado correctamente.

Para reproducir una pista o una lista de reproducción, loque simplemente el indicador correspondiente.

Nota:

- Los botones donde se al macenan los favori- los se iluminan en color blanco.

5 Funcionamiento multisala

Este allavoz se puede utilizar como parte de una instalación de altavoces en varias salas. Esta función permite reproducir la misma música desde el altavoz y otros altavoces compatibles simultáneamente a través de la casa.

Para usar esta función, asegúrese de que el allavoz y su smartphone o tablet se encuentran en la misma red. Puede usar las aplicaciones Google Home, AirPlay 2 o DTS Play Fi para controlar los altavoces multisala compatibles. A continuación, puede reproducir música en varios altavoces a la vez, asignar altavoces a diferentes grupos, controlar el volumen individualmente o utilizar el volumen general para cambiar el volumen de todos los altavoces a la voz.

Este altavoz admite la función Chromecast built-in que le permite reproducir música desde sus aplicaciones compatibles con Chromecast en su dispositivo de audio. Para usar esta función, asegúrese de que el altavoz y su smarl phone o tablet se encuentran en la misma rod. Empiece a reproducir música en una aplicación compatible con Chromecast y proyectela a su altavoz o grupos de altavoz multisala simplemente tocando en el bolón (royectar) y seleccionando el altavoz o grupo de altavoces.

5.2 AirPlay 2

Si tiene un dispositivo iOS, puede usar AirPlay 2 para su Transmisión multisala.

1. Conocto su dispositivo iOS a la misma rod Wi-Fi que su altavoz.
2. Acceda al centro de control de su dispositivo iOS y toque el icono AirPlay 🔒 dentro del control musical.
3. En la lista de dispositivos AirPlay, seleccione el altavoz multisala tocando el círculo vacío situado junto a su nombre. Si hay varios allavoces AirPlay 2 habilitados en la misma red, puede seleccionarlos también.

5.3 Aplicación DTS Play-Fi

Otra opción para reproducir música con la función multisala es usar la aplicación DTS Play-Fi.

Además de las funciones multisala estándar, esta aplicación permite actualizaciones de software en la función multisala. También permile acceder a radio por Internet.

1. Descargue e instale la aplicación DTS Play-Fi en su dispositivo móvil.

2. Conecte su dispositivo móvil a la misma red que su altavoz.

3. Inicie la aplicación DTS Play-Fi.
4. El altavoz puede realizar una actualización del software. La primera vez que se configure el dispositivos, se actualizará a la versión de software más reciente. El software puede tardar varios minutos en actualizarse. No desenchufe el altavoz, y no apague el dispositivo ni desconecte la memoria USB ni la red durante la actualización. Estas acciones pueden dañar su altavoz.
5. En la aplicación, seleccione el altavoz o el grupo de altavoces.
6. Seleccione uno de los servicios de transmisión de música disponibles y elija una pista de audio. La reproducción se iniciará desde el altavoz o el grupo de altavoces.

6 Funcionamiento en modo Bluetooth

Si conecta el altavoz a un dispositivos Bluetooth (como un iPad, iPhone, iPod touch, teléfono Android o portátil) a través de Bluetooth, podrá escuchar archivos de audio almacenados en el dispositivo a través del altavoz.

6.1 Emparejamiento con el teléfono o la tableta

Para activar el emparejamiento Bluetooth cuando no hay ningún dispositivo Bluetooth emparejado con el altavoz:

1. Toque y mantenga pulsado el dedo sobre el área táctil superior durante tres segundos para iniciar el emparejamiento Bluetooth.
2. El LED parpadeará en color azul como confirmación.

Para activar el emparejamiento Bluetooth a fin de emparejar un dispositivo Bluetooth adicional:

1. Toque y mantenga pulsado el dedo sobre el área táctil superior durante tres segundos para iniciar el modo Bluetooth.
2. Toque y mantenga pulsado de nuevo el dedo sobre el área táctil superior durante tres segundos para iniciar el modo de emparejamiento Bluetooth. El LED parpadeará en color azul como confirmación.

Continuación de los pasos de emparejamiento:

1. Active Bluetooth en su teléfono o tableta, busque y seleccione "Play-Fi device (xxxxxx)" para conectar. Para obtener información sobre cómo habilitar Bluetooth, consulte la guía de usuario de su teléfono o tableta.

2. Después de completar satisfactoriamente el emparejamiento, el LED central brillará en color azul.

3. Seleccione y reproduzca archivos de audio o música en su dispositivo Bluetooth. Si se realiza una llamada durante la reproducción, la música se detendrá. Cuando la llamada se complete, se reanudará la reproducción.

6.2 Conexión con un dispositivo emparejado:

1. Toque y mantenga pulsado el dedo sobre el área táctil superior durante trois segundos para iniciar el modo Bluelooth.
2. El teléfono o la tableta emparejados previamente se conectarán de forma automálica al altavoz.

Nota

• El altavoz permanecerá en modo de emparejamiento durante solo 45 segundos. Si el dispositivo se empareja con durante este tiempo, volverá al última fuente activa.
• El rango de funcionamiento máximo entre el altavoz y un dispositivos Bluetooth es de aproximadamente 10 metros.
• No se garantiza la compatibilidad con todos los dispositivos Bluetooth.

7 Conexión al sistema de audio compatible con WDAL2.0

Si tiene su propio sistema de audio Loewe con función WDAL2.0, este altavoz se puede integrar en este sistema y se utilizará para reproducir uno de los canales de audio disponibles. Se pueden conectar hasta cinco altavoces estándar y un altavoz de graves al sistema de audio WDAL2.0. Un conjunto completo de altavoces distribuidos de forma adecuada en una sala creará un sonido auténticamente envolvente.

71 Emparejamiento al sistema de audio WDAL2.0

1. Manlenga pulsado el bolón de emparejamiento en la parte inferior del altavoz durante Ires segundos para activar el modo de emparejamiento del sistema WDAL2.0. Para confirmar, el LED de la parte superior parpadeará en color añil. El altavoz permanecerá en modo de emparejamiento durante solo 45 segundos.

2. Pulso el botón de emparejamiento de su sistema de audio WDAL2.0. Para obtener información sobre la activación del emparejamiento WDAL2.0, consulte la guía de usuario del sistema de audio. Tras completarse correctamente el emparejamiento, el LED central del altavoz brillará de forma fija en color añil.

3. Establezca el canal de audio en el que desea que el altavoz reproduzca. Opciones: Izquierda envolvente, izquierda frontal, centro, derecha frontal o derecha envolvente. Para ello, mantenga pulsado uno de los cinco botones situados en la parte superior del altavoz. Cada botón representa un canal diferente

SL: canal izquierdo envolvente

FL: canal izquierdo frontal

C: canal central

FR: canal derecho frontal

SR: canal derecho envolvente

1. Establezca el interruptor WDAL2.0 del sistema de audio en "SMALL" para el canal correspondiente. Consulte la guía del usuario del sistema de audio para obtener más información.

Nota:

• Si el emparejamiento la selección de canales se completa correctamente, los indicadores de la parte superior se apagarán en 10 segundos.
• Si el emparejamiento o la selección de canales falla, el altavoz volverá a la señal anterior.
• El modo WDAL2.0 tiene la prioridad más alta y no se puede cambiar el altavoz a otra fuente, a menos que el sistema de audio maestro se apague o se ponga en modo en espera.
• Cuando el sistema de audio WDAL2.0 está activado, el allavoz emparejado automáticamente cambia al modo WDAL2.0.
• Cuando el altavoz se encuentra en modo WDAL2.0, no es posible cambiar el volumen o silenciar el sonido con el altavoz. Esta operación solo se puede realizar con el sistema de audio maestro.
• Cuando WDAL2.0 se conecta, el indicador del altavoz brilla en color añil. Sin embargo, el indicador se apagará transcurridos 60 segundos para evitar molestias al ver el televisor en una habitación oscura. Con un solo toque, la luz se activa de nuevo.

7.2 Cambio del canal de audio

Si el altavoz ya está emparcijado con WDAL2.0 y desea usarlo para reproducir otro canal, siga estos pasos:

1. Pulse el bolón de EMPAREJAMIENTO de la parte inferior del altavoz. El LED de la parte superior se ilumina en color añil.
2. El LED que representa el canal actual también se iluminará.
3. Mantenga pulsado el botón correspondiente al nuevo canal durante tres segundos.
4. Los LED anteriores se apagarán y se iluminará en nuevo LED de canal.
5. Establezca el interruptor WDAL2.0 del sistema de audio en "SMALL" para el canal correspondiente.

8 Restablecer los valores de fábrica

Restablece el dispositivo a los valores predeterminados. Mantenga pulsado los bolones WPS y PAIRING situados en la parte inferior del altavoz hasta que se oiga un lono y se enciendan todos los LED. El altavoz se apagará y se reiniciará. Espore hasta que el altavoz se active totalmente (se encenderá una luz permanente en la parte superior). A continuación, puede desconectar de forma segura el altavoz de la corriente.

Advertencia: No desconecte el altavoz de la corriente hasta que se haya completado el proceso de restablecimiento de los valores de fábrica. De lo contrario, podría el aparato podría dañarse.

9 Actualizar software

Para actualizar el firmware del allavoz

El software más reciente se puede encontrar en:

www.loewe.tv/int/support

Siga los pasos de instalación en la documentación suministrada con el software.

Para actuaizar la función mult. sala del allavoz:

1. Descargue e instale la aplicación DTS Play-Fi en su dispositivo móvil.
2. Conecte el altavoz a la aplicación.
3. Si dispone del nuevo software Play-Fi, la aplicación se lo indicará.
4. Siga las instrucciones de la aplicación para ejecutar la actualización de la función multisala.

Advertencia: El software puede tardar varios minutos en actualizarse. No desenchufe el altavoz, y no apague el dispositivo ni desconecte la memoria USB ni la red durante la actualización. Estas acciones pueden dañar su altavoz.

10 Spotify

Utilice su teléfono, tableta u ordenador como mando a distancia para Spotify. Vaya a spotify.com/connect para descubrir cómo.

11 Modos operativos

Deseo utilizar el allavoz como un allavoz multisala junto con servicios de transmisión de música por Internet.

Conecte a una Wi-Fi y no empare- je con el dispositivo WDAL2.0

En este modo, el altavoz opera como un al- lavoz independiente y puede seleccionar- lo utilizando su aplicación favorita.

Modo ECO

En el modo ECO, el altavoz cambia a modo en espera si no se reproduce ningún sonido durante 15 minutos.

Para volver a activar el altavoz, debe tocar la superficie táctil. En el modo ECO, el altavoz consumirá lo mínimo si no se utiliza. Para tener el altavoz siempre disponible desde la aplicación, cambic al modo 'Multisala'.

Mantenga pulsado el botón del centro durante más de siete segundos.

Entre en el modo Multisala -> el LED parpadea cinco veces en color rojo Entre en el modo Eco -> el LED parpadea cinco veces en color verde

Modo multisala

En este modo, el altavoz siempre estará encendido y disponible para reproducir desde cualquier fuente. En este modo, el altavoz consume más energía. Trascurridos 15 minutos sin reproducción, el altavoz entra en modo de ahorro de energía manteniéndose en disponibilidad completa. Esto se indica mediante un LED blanco sombreado. ¡desea volver al modo ECO, puede hacerlo pulsando tón del centro de nuevo durante más de siete segundo

Para usar el altavoz como un altavoz satélite conectado a un sistema de audio WDAL2.0, realice un restablecer los valores de fábrica.

¿Cómo le gustaría utilizar el producto?

Deseo utilizar el allavoz como un allavoz satélite conectado a un sistema de audio.

Empareje con un sistema de audio

WDAL2.0 y no se conecte a una Wi-Fi.

En este modo, el altavoz se conecta a un sistema de audio WDAL2.0 (por ejemplo, una barra de sonido multisala), y se apaga y se enciende con este sistema.

Modo WDAL

Para transmitir música al altavoz, seleccione el sistema de audio WDAL2.0 en su aplicación favorila y el altavoz satélite reproducirá automáticamente en este ajuste. Si su sistema de audio WDAL2.0 es una barra de sonido, puede establecerlo en el modo multisala, para que esté siempre disponible incluso cuando el televisor está apagado (véase el manual de la barra de sonido). La función multisala de este altavoz está completamente apagada para no consumir energía, reducir las emisiones de radio e impedir que varios altavoces conectados al sistema de sonido aparezcan en la aplicación.

Para activar la función multisala y utilizar el altavoz como producto independiente, restablezca la unidad a los valores de lábrica.

12 Montaje del altavoz klang mr1 en la pared

Puede colocar el kiang mr1 sobre muebles o estanterias, pero también existen la opción de montarlo en la pared.

La instalación debe llevarla a cabo personal cualificado. El montaje incorrecto puede dar lugar a lesiones graves y a daños en la propiedad. Es responsabilidad del instalador verificar que la pared es capaz de aguantar la carga total de la unidad y los soportes de pared.

Al realizar agujeros en la pared, es fundamental evitar el contacto con cables eléctricos o con tuberías de agua y gas que puedan situarse detrás. Se recomienda utilizar un detector de cables y un localizador de objetos ocultos de buena calidad. Solo realice taladros en estructuras en las que esté seguro que se pueden hacer.

Si el altavoz se monta en una pared, no dispondrá de acceso a los botones de la parte inferior, por lo que deberá realizar primero las conexiones necesarias.

Se necesitan herramientas y tornillería adicionales (no incluidas) para la instalación.

Consulte las últimas páginas de este manual para ver una ilustración de la instalación en pared.

1. Compruebe atentamente los contenidos de paquete antes de iniciar la instalación. Se le suministran las siguientes piezas de montaje en pared con el klang mrl:

2. Montaje en pared

3. Tapa magnética para el montaje en pared

4. Tapa inferior del altavoz
   ■ Un tornillo

5. Coloque el soporte de pared sobre la pared y marque la ubicación de los dos agujeros con un lápiz Taladre dos agujeros en la pared en todas las ubicaciones marcadas. Si es necesario, inserte un taco (no suministrado) en cada orificio. Fije el soporte de pared en la pared utilizando tornillos autorroscantes (no suministrados). Allojo los tornillos para ajustar el nivel y apriételos cuando termine.

El usuario final es responsable de seleccionar el tipo correcto de tornillo y taco dependiendo del tipo de pared.

1. Coloque la tapa magnética sobre el soporte de la pared de forma que cubra los cabezales de los tornillos.
2. Tienda el cable de electricidad y el resto de cables a través del orificio en la esquina del soporte de pared.
3. Conéctelos al altavoz.
4. Instale la tapa inferior al altavoz.
5. Sujete el altavoz al montaje de pared con el tornillo suministrado.

⑥

13 Mando a distancia Assist Audio 1 (accesorio opcional)

Puede controlar el allavoz con el mando a distancia Assist Audio 1. Se trata de un accesorio opcional que no está disponible en el paquete. Se puede suministrar con otros productos de audio de Loewe.

El mando a distancia se programa de manera predeterminada para usarse con el sistema de audio. Si desea usarlo con un altavoz multisala, necesita volver a programarlo. Pulse (modo de noche) y ▶Reproducir/poner en pausa) a la vez.

Para usar el mando a distancia con el sistema de audio de nuevo, repita los pasos anteriores o sustituya las pilas.

	Silenciar/anular silenciamiento.
	Encienda el altavoz o active el modo en espera.
	Sin función
	Sin función
	Sin función
	Sin función
	Permite saltar a la pista de audio anterior en modo Bluetooth/PLAY-Fi.
	Permite saltar a la pista de audio siguiente en modo Bluetooth/PLAY-Fi.Mantenga pulsado para activar el modo Bluetooth.
	Permite reproducir o poner en pausa la pista de audio en modo Bluetooth/PLAY-Fi.
	Permite reducir el volumen.
	Permite aumentar el volumen.
	treble Permite ajustar el nivel de agudos.
	bass Permite ajustar el nivel de graves.

14 Resolución de problemas

Si el dispositivo fallara, le recomendamos que compruebe la lista siguiente antes de llamar a la línea de asistencia.

Problema Posible causa Corrección/observaciones
El sistema no responde a la presión del botón o del panel táctil.	Un error de software pueden haber provocado que el dispositivo deje de recibir comandos, y el dispositivo debe reiniciarse mediante su desconexión.	Desconecte la unidad de la fuente de alimentación durante unos minutos y vuelva a conectarla.
El altavoz no reproduce ningún sonido.	a) El altavoz está silenciado o la pista se ha do- tenido.	a) Toque en el área táctil una vez más para silen- ciar o reanudar la reproducción.
	b) Este problema puede haberlo causado un error de software.	b) Restablezca la unidad a los ajustes de fábrica (consulte el capítulo Restablecer los valores de fábrica)
Un dispositivo Bluetooth no se conecta al altavoz.	a) El dispositivo no admite los perfiles compati- bles requoridos para el altavoz.	a) Solo son compatibles los dispositivos con per- filos Bluetooth A2DP y AVRCP.
	b) No se ha activado la función Bluetooth del dispositivo.	b) Para obtener información sobre la activación de esta función, consulte la guía del usuario.
	c) La barra de sonido ya está conectada a otro dispositivo Bluetooth.	c) Desconecte el dispositivo conectado y vuelva a intentarlo.
La calidad de la reproducción de audio del dis- positivos Bluetooth es deficiente.	La recepción Bluetooth es deficiente. Acerque e	dispositivo al altavoz o elimine los obstáculos entre el dispositivo y el altavoz.
No establece una conexión Wi-Fi	a) La red Wi-Fi puede no estar disponible. a) Compruebe la disponibilidad de la red WLAN en el enrulador.
	b) La señal Wi-Fi es muy débil.	b) Sitúe el enrutador Wi-Fi más cerca de la uni- dad.
	c) Ha introducido una contraseña incorrecta. c) Asegúrese de que la contraseña es correcta.
No se descubre el dispositivo compatible con Play-Fi desde la aplicación.	El dispositivo puede estar no conectado a la Wi- Fi.	Asegúrese de que el dispositivo está conectado a la Wi-Fi.
No se reproduce música Play-Fi.	a) El servicio o el contenido se ha cancelado. a) Determinados servicios de red o contenido disponible a través del dispositivo pueden no estar accesibles en caso de que el proveedor cancele el servicio.
	b) Error al configurar por primera vez el allavoz.	b) Si el primer ajuste no resultó satisfactorio, cierre la aplicación DTS Play-Fi. Reinicie la appli- cación.
	c) Ha utilizado el altavoz previamente como pa- rejas estléreo o sonido envolvente en la aplicación Play-Fi.	Si el altavoz se estableció como parejas estéreo o sonido envolvente, debe desconectarse en la aplicación para usarse.
No se puede reproducir música desde la fuente Bluetooth/LINE IN/Mullisala	El altavoz está en modo WDAL2.0 activo, que tiene una prioridad superior que otros modos.	Debe poner el sistema de audio maestro en modo en espera o desconectar el altavoz de la red WDAL2.0 (establecer el control correspondiente en el sistema de audio maestro en des- activado).

Eliminación

Eliminación de equipos eléctricos y electrónicos, y pilas.

El símbolo de cubo de basura tachado en el producto o en su envoltorio indica que no se puede tratar como basura doméstica normal, sino que debe llevarse a un punto de recolección para el reciclaje de equipos eléctricos y electrónicos, y pilas. Si ayuda a eliminar correctamente este producto, contribuirá a la protección del medio ambiente y a la salud de otros seres humanos. La eliminación incorrecta o inadecuada pone en peligro el medio ambiente y la salud. Para obtener más información sobre el reciclaje de este producto, póngase en contacto con las autoridades locales o el servicio municipal de eliminación de residuos.

Datos técnicos

Número de pieza: 60604D10 60605D10 60606D10
Corriente: CA 100 V - 240 V - 50/60 Hz
Potencia de salida de audio: 15 W (RMS) 75 W (RMS) 90 W (RMS)
Potencia de la música: <30 W <150 W <180 W
Consumo en modo de espera:	<0.3 W	<0.3 W	<0,3 W
Consumo en modo de espera con función de red:	4,0 W | 7,0 W	4,0 W | 7,0 W	4,0 W | 7,0 W
Respuesta de frecuencia:	75 Hz - 20 kHz	41 Hz - 20 kHz	36 Hz - 20 kHz
Estándares WLAN compatibles:	IEEE 802.11a/b/g/n/ac
Potencia/rango de frecuencias WLAN:	Potencia máxima <100 mW a 2400 - 2483,5 MHz
	Potencia máxima <100 mW a 5150 - 5350 MHz
	Potencia máxima <100 mW a 5470 - 5725 MHz
	Potencia máxima <100 mW a 5725 - 5850 MHz
Versión de Bluetooth:	V4.2
Potencia/rango de frecuencias Bluetooth:	Potencia máxima <10 mW a 2402 - 2480 MHz
Protocolos Bluetooth:	A2DP, AVRCP
Dimensiones del aparato (An x Al x Pr)	160 x 188 x 154 mm	196 x 321 x 187 mm	225 x 401 x 215 mm
Peso del aparato:	1,2 kg	3,2 kg	4,4 kg
Temperatura ambiente:	5 °C - 35 °C
Humedad relativa (%) (sin condensación):	Del 20 al 80 %

Obrigado

Digitalize o código QR à frente ou visite a nossa página Web em:

www.loewe.tv/de/support

1.3.1 Limpeza e cuidados

Conce de Torroja, 25

28022 Madrid

Spain

Tel[phone]

E-Mail [e-mail]

FR

LetMeRepair France

1 rue Monge

Reservado el derecho a modificaciones
