Тип продукта	Подключенный многокомнатный динамик
Бренд	Loewe
Модель	klang mr5
Питание	100 В-240 В переменного тока, 50/60 Гц
Выходная мощность (RMS)	90 Вт
Потребление при воспроизведении	180 Вт
Потребление в режиме ожидания	0,3 Вт
Потребление в сетевом режиме ожидания	4,0 Вт - 7,0 Вт
Частотный диапазон	41 Гц - 20 кГц
Стандарты WLAN	IEEE 802.11a/b/g/n/ac
Версия Bluetooth	V4.2
Профили Bluetooth	A2DP, AVRCP
Размеры (Д x В x Ш)	196 x 321 x 187 мм
Вес	4,4 кг
Рабочая температура	от 5 до 35 °C
Относительная влажность	20 - 80 % (без конденсации)
Основные функции	Многокомнатная потоковая передача (AirPlay 2, Google Home, DTS Play-Fi), Bluetooth, Line-in, WDAL2.0, встроенный Chromecast, сенсорное управление, избранное
Уход и очистка	Мягкая влажная ткань без растворителей; пылесос с мягкой щеткой для решеток
Безопасность	Не подвергать воздействию воды или огня; не блокировать вентиляцию; отключать перед очисткой
Сброс до заводских настроек	Удерживайте кнопки WPS и PAIRING до звукового сигнала и загорания всех светодиодов
Обновление программного обеспечения	Через порт USB или приложение DTS Play-Fi
Комплект поставки	Кабель питания, руководство пользователя
Ремонт	Доверять квалифицированному персоналу; не снимать винты или крышки

Часто задаваемые вопросы - klang mr5 LOEWE

Как подключить динамик к Wi-Fi?

Нажмите кнопку WPS в нижней части динамика на 8 секунд, пока не услышите второй сигнал. Индикатор Wi-Fi будет медленно мигать. Используйте приложение Google Home или AirPlay для завершения настройки. Также можно использовать режим WPS, если ваш маршрутизатор его поддерживает.

Можно ли использовать динамик как колонку для звуковой панели Loewe?

Да, благодаря технологии WDAL2.0. Нажмите кнопку PAIRING на 3 секунды для перехода в режим сопряжения. Затем выполните сопряжение с вашей аудиосистемой WDAL2.0 и выберите желаемый аудиоканал (передний, объемный, центральный).

Как регулировать громкость?

Используйте сенсорную зону сверху: проводите снизу вверх для увеличения громкости, сверху вниз для уменьшения. Длительное проведение позволяет непрерывно изменять громкость.

Что делать, если динамик перестал реагировать?

Отключите питание на несколько минут, затем снова подключите. Если проблема не устраняется, выполните сброс до заводских настроек, удерживая кнопки WPS и PAIRING до тех пор, пока не загорятся все светодиоды и динамик не перезагрузится.

Как передавать музыку из Spotify?

Используйте функцию Spotify Connect: откройте Spotify на телефоне, планшете или компьютере, выберите динамик как устройство воспроизведения. Убедитесь, что динамик подключен к той же сети Wi-Fi.

Можно ли установить динамик на стену?

Настенный монтаж возможен с помощью прилагаемого кронштейна (для модели klang mr1; для mr5 проверьте совместимость). Установка должна выполняться профессионалом для обеспечения безопасности.

Как чистить динамик?

Отключите устройство. Используйте мягкую чистую слегка влажную ткань (без растворителей). Для тканевых решеток при необходимости аккуратно пропылесосьте мягкой щеткой.

Как работает многокомнатный режим?

Динамик можно интегрировать в многокомнатную систему через AirPlay 2, Google Home или DTS Play-Fi. Подключите его к той же сети Wi-Fi, что и другие совместимые колонки, и используйте соответствующее приложение для их группировки.

Что означает цвет центрального индикатора?

Мигающий синий: сопряжение Bluetooth. Постоянный синий: режим Bluetooth. Мигающий сине-зеленый: сопряжение WDAL2.0. Постоянный оранжевый: многокомнатный режим. Постоянный зеленый: режим Line-in. Выключен: динамик выключен.

Как обновить программное обеспечение динамика?

Загрузите последнюю версию с сайта Loewe и установите ее через порт USB или используйте приложение DTS Play-Fi, которое автоматически обнаруживает и устанавливает обновления для многокомнатной функции.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ klang mr5 LOEWE

Общее руководство пользователя

что выбрали продукцию Loewe. Мы счастливы видеть вас среди наших клиентов. Изделия компании Loewe сочетают в себе наивысшие технологические стандарты, продуманный дизайн и простоту использования. Это относится как к тепевизорам, так и к видеосистемам и аксессуарам. Ни технологии. Ни дизайн не являются самоцелью, но вместе они должны дарить пользователяю максимально приятные впечатления от прослушивания музыки или просмотра визуальных материалов.

Разрабатывая дизайн нашей продукции, мы не ориентируемся на краткосрочные модные тенденции. Потому что, в конце концов, вы приобретаете въсококачественное оборудование, которым хотите с удовольствием пользоваться и завтра, и послезавтра.

Применение по назначению

Данный динамик можно использовать следующим образом:

• Как отдельный динамик для воспроизведения музыки через Bluetooth или аудиокабель 3,5 мм.
• Как динамик в многокомнатном режиме воспроизведения с поддержкой Airplay2/Google Home/DTS Play-Fi.
• Как дополнительный динамик для аудиосистемы с поддержкой WDAL2.0.

Управление средствами, оселе осуществляется через "my Loewe", где можно получить все руководства показатель, упинпринащежа них. Вам изделий соирмы Loewe.

Содержание Комплект поставки

Применение по назначению.....158

Комплект поставки....158

Документация....158

Расположение заводской таблички.....158

1 Важные указания по технике безопасности....159
2 Компоненты основного блока...161
3 Подключение динамика.....161
4 Базовая эксплуатация ..... 162
5 Использование многокомнатного режима......162
6 Использование Bluetooth.....163

7 Подключение к аудиосистеме, совместимой с WDAL2.0....163

8 Сброс на заводские настройки.164

9 Обновление ПО....164

10 Spotify....164

11 Режимы работы.....165

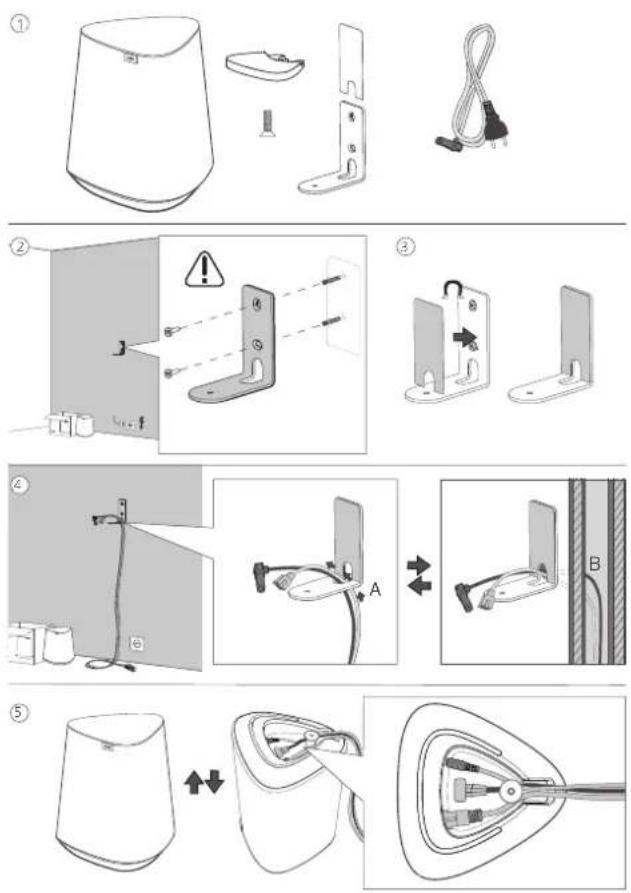

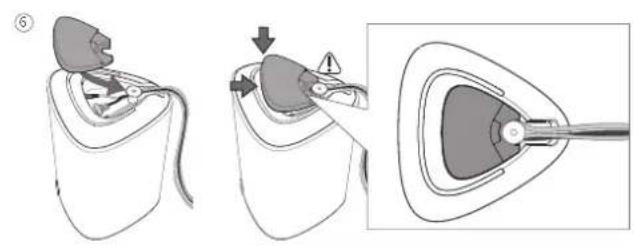

12 Настенный монтаж динамика klang mr1....166

13 Пульт дистанционного управления Assist Audio 1 (дополнительная принадлежность)......167

14 Поиск и устранение неисправностей.....168

Утилизация 169

Технические характеристики ..... 169

Осторожно снимите с устройства упаковку и проверьте наличие всех компонентов:

■ Динамик
■ Швур питания
- Руководство пользователя

- Комплект для настенного монтажа (только klang mr1)

Документация

Данный раздел руководства пользователя содержит важную основную информацию. Подробное руководство пользователя с описанием функций и характеристик новой продукции Loewe можно сказать в электронной форме с сайта Loewe.

Сканируйте QR-код на передней панели или зайдите на нашу домашнюю страницу:

www.loewe.tv/int/support

В этом разделе вы также найдёте ответы на самые распространённые вопросы.

Расположение заводской таблички

Этикетки с указанием номера модели и рабочего напряжения нанесены на нижнюю часть изделия.

1 Важные указания по

технике безопасности

Внимание! Для безопасной эксплуатации устройства внимательно прочитайте эту страницу.

В процессе использования устройства соблюдайте все указания по технике безопасности и правила эксплуатации.

Сохраните указания по технике безопасности и правила эксплуатации на будущее.

Строго соблюдайте все предупреждения, нанесенные на изделия и приведенные в инструкции по эксплуатации.

Разъяснение символов

Оборудование с двой-ой изопящий (класс II). Благодаря особенностям конструкции данное устройство не требуют безопасного подключения к электрическому заземлению (земле).

Данный символ обозначает риски, связанные с высоким напряжением.

Данный символ предупреждает пользователя о других, более специфических рисках.

Данный символ обозначает опасности, связанные с возгоранием.

1.1 Установка

1.1.1 Размещение

Установите устройство на устойчивую, ровную поверхность.

Не размещайте устройство рядом с источниками сильных магнитных полей.

Для оптимального воспроизведения и безопасного прокладывания кабеля разместите устройство на расстоянии примерно 5 см от стены.

1.1.2 Кабели

Проложите кабели динамика и питания таким образом, чтобы исключить вероятность их повреждения. Не перегибайте кабель, не прокладывайте его на острых краях, не наступайте на кабель и не подвергайте его воздействию химических веществ. Кабель питания с поврежденной изоляцией создает риск поражения электрическим током и возгорания. В случае повреждения изоляции кабель необходимо заменить перед повторным использованием устройства.

1.1.3 Не используйте устройство рядом с водой.

Ни в коем случае не размещайте устройство рядом с ванной, умывальником, кухонной раковиной, стиральной машиной, бассейном или во злажном подвальном помещении во избежание попадания капель или брызг воды на него. Никогда но ставьте на устройство ёмкости с жидкостью, например цветочные базы.

1.1.4 Вентиляция

Върозы и отверстия в корпусу устройства Guinea предназначены для вентиляции устройства с целью обеспечения его надлежащего функционирования и защиты от перегрева. Установите устройство в соответствии с инструкциями производителя. Никогда не ставьте устройство на кровать диван, ковёр или подобные мягкие поверхности, чтобы не заблокировать вентиляционные отверстия. Устройство можно поставить на книжную полку или во зстроенный шкаф только при условии обеспечения надлежащей вентиляции.

1.1.5 Тепло

Не устанавливайте устройство рядом с горячими поверхностями, как то батарси, тепловентиляторы, плиты или другие устройства, которые могут нагреваться. Никогда не ставьте объекты с открытым пламенем, например свечи или фонари, на устройство или рядом с ним.

1.1.6 Принадлежности

Используйте только указанные про- изводителем принадлежности.

1.2 Использование

1.2.1 Перегрузка

Не допускайте перегрузки электри- ческих розеток, удлинительных кабо- лей или многоконтактных коподок во избежание возгорания или пораже- ния электрическим током.

1.2.2 Гроза

Во время грозы или если устройство не используется в течение длительного времени, необходимо отключить его от сети питания.

1.2.3 Проникновение сторонних материалов или жидкостей

Следите за тем, чтобы через вентиляционные отворстия в устройство не попадани сторонние материалы или жидкости, которые могут спросцировать возгорание или поражение электрическим током всредствие контакта с находящимися под высоким напряжением компонентами. Не допускайте погадания жидкостей на данное устройство.

1.2.4 Риски, связанные с высокой громкостью

Устройство не предназначено для прослушивания музыки в наушниках. Во избежание повреждения органов слуха не спушайте музыку на высокой громкости в течение длительного времени.

1.2.5 Отключение от источника питания

Кнопка питания не обеспечивает полное отключение от источника питания. Для полного отключения устройства от сети питания отсоедините кабель питания от розотки.

Обеспечьте свободный доступ к вилке, чтобы иметь возможность отключить устройство от сети питания в любое время.

1.3 Техническое

обслуживание

1.3.1 Очистка и уход

Прежде чем приступить к очистке устройства, отключите сетевой адаптер от розетки питания. Используйте для очистки динамиков только мягкую, чистую, влажную салфестку нейтрального цвета без каких-либо агрессивных или абразивных чистящих средств. Решетки динамиков имеют текстильное покрытие. Вследствие электростатического заряда на покрытии динамика может собираться быть. Пьль можно осторожно удалить при помощи пылесоса с мягкой щеткой.

В случае наличия пятен или сильных загрязнений:

Нанесите на мягкую сапфетку нейтрального цвета мылный раствор или обычный пятновыводитель и осторожно удалите загрязнение. Пятно также можно обработать обычным сухим пятновыводителем з аэрозоле (удалите остатки порошка гылососом). Не мочите текстильное покрытие и не наносите мылный раствор или жидкий пятновыводитель прямо на него (риск образования корки). Не используйте для очистки ткани растворители.

При использовании пятновыводителей следуйте указаниям производителя.

1.4 Ремонт

1.4.1 Повреждения, требующие ремонта

Работы по обслуживанию и ремонту должны производить только квалифицированные специалисты сервисной службы. Техническое обслуживание/ремонт требуется в случае позреждения устройства, попадания внутрь устройства жидкости или сторонних предметов, воздействия на устройство дождовой воды или впаги, нарушения его функционирования или полного отказа.

1.4.2 Минимизация риска

поражения электрическим током, возгорания и т. д.

Не внимайте винты, не снимайте крышку или компоненты корпуса.

Декларация о соответствии нормам ЕС

Настоящим компания Loewe Technology GmbH подтверждает. что радиособорудование типа Loewe klang mr соответствует требованиям Директивы 2014/53/EU. Полный текст Декларации о соответствии нормам ЕС можно найти по ссылке: https://www.loewe.tv/int/support

Данное изделие используется во все странах-чпенах ГС.

В связи с тем, что встроенный модуль WLAN работает в диапазоне частоты 5 ГГц. в приведенных ниже странах систему можно использовать только внутри помещений:

2 Компоненты основного блока

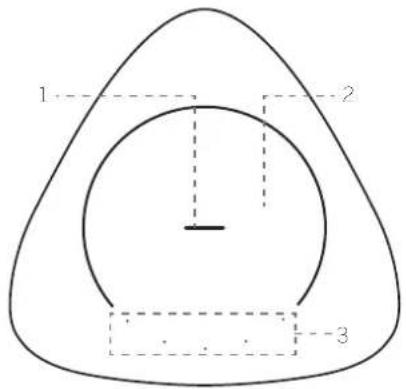

2.1 Верхняя панель

1 2 3

1. Центральная светодиодная кнопка

Состояние светодиодного индикатора	Состояние
Синий светодиод мигает	Рожим сопряжения Bluetooth / паузы / отключения звука
Синий светодиод светится	Рожим Bluetooth
Бирюзовый светодиод мигает	Режим сопряжения WDAL2.0
Бирюзовый светодиод светится	Режим WDAL2.0
Оранжевый светодиод светится	Многокомнатный режим
Оранжевый светодиод мигает	Многокомнатный режим на паузе / в режиме отключения звука
Зеленый светодиод светится	Режим LINE IN
Зеленый светодиод мигает	Рожим LINE IN на паузе
Светодиодный индикатор выключен	Динамик выключен

1. Сенсорная область
2. 5 светодиодных кнопок

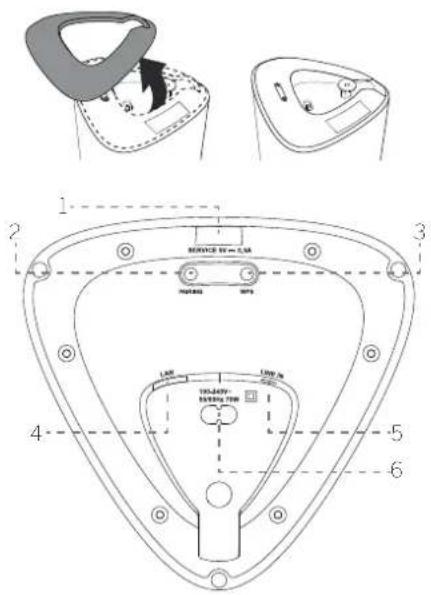

2.2 Нижняя панель

В нижней части динамика находится магнитная крышка. Снимите эту крышку, чтобы получить доступ к кнопкам и заводской табличке. Установите крышку на место, если доступ к кнопкам больше не нужен.

1. Порт USB — только для обновления ПО.
2. Кнопка СОПРЯЖЕНИЯ — для сопряжения WDAL 2.0.
3. Кнопка/индикатор WPS (Wi-Fi Protected Setup) — запускнастройки Wi-Fi для Play-Fi. Нажмите и удерживайте кнопку в течение 3 секунд, чтобы перейти в режим WPS. Нажмите и удерживайте кнопку в точнение 8 секунд, чтобы перейти в режим AP. В режиме AP все настройки DTS Play-Fi и многокомнатного режима восстанавливаются.

Состояние светодиодного индикатора	Состояние
Светодиодный индикатор медленно мигаст.	Режим точки доступа Wi-Fi (AP)
Светодиодный индикатор мигает дважды	Режим Wi-Fi Protected Setup (WPS)
Светодиодный индикатор включен	Подключено / со-пряжение успешно выполнено

1. LAN — подключение к маршруизатору посредством кабеля LAN.
2. LINE IN — подключение к источнику аудиосигнала посредством аудиокабеля 3,5 мм.
3. AC IN — подключение к электрической розетке.

3 Подключение динамика

3.1 Подключение питания

Примечание

- Опасность повреждения устройства! Убедитесь в том, что напряжению питания соответствует напряжению, указанному на заводской табличке. Чтобы получить доступ к заводской табличке, снимите магнитную крышку в нижней части устройства.

Подключите шнур питания к разъему АС IN на динамике, а затем включите его з розетку.

После подключения к сети питания динамик включается автоматически. В верхней части должен загореться светодиод.

3.2 Подключение к Wi-Fi

Настройка AirPlay

Воспользуйтесь AirPlay для настройки соединения Wi-Fi между устройством iOS (iOS7 или выше) и динамиком.

1. Чтобы активировать соединение Wi-Fi, нажмите и удерживайте кнопку WPS в нижной части динамика в течение 8 секунд, пока из динамика не послышится второй звуковой сигнал, а затем оппустите кнопку.
2. Подождите, пока быстро мигающий индикатор Wi-Fi не перейдет в режим медленного мигания. Медленное мигание обозначает, что динамик переходит в режим настройки Wi-Fi.
3. На устройстве iOS перейдите в меню Haстройки > Wi-Fi > выберите сеть [PlayFi device (xxxxx)]
4. Система автоматически распознает динамик как устройство Airplay. Выберите опцию [Настроить новый динамик AirPlay].
5. Выберите опцию [Показать другие сети...] и выберите домашнюю сеть, к которой вы хотите подключить динамик.
6. После успешной установки соединения Wi-Fi световой индикатор Wi-Fi прекращает мигать и горит постоянным светом. После подключения изделия к вашей сети Wi-Fi можно управлять им со смартфона или планшета, подключенного к той же сети.

Настройка Google Home

1. Скачайте на свое мобильное устройство приложение Google Home.

2. Только iPhone/iPad: Включите Bluetooth на своем мобильном устройстве.

3. Чтобы активировать соединение Wi-Fi, нажмите и удерживайте кнопку WPS в нижней части динамика в течение 8 секунд, пока из динамика не послышится второй звуковой сигнал, а затем отпустите кнопку.

4. Подождите, пока быстро мигающий индикатор Wi-Fi не перейдет в режим медленного мигания. Медленное мигание обозначает, что динамик переходит в режим настройки Wi-Fi.
5. Откройте приложение Google Home.
6. Выполнить пошаговую астройку устройства.

Если вы не можете найти пошаговую на- стройку динамика:

• В левом верхнем углу главного экрана приложения Google Home выберите опцию Добавить + > Настроить устройство > Новое устройство.
• Выполните пошаговую настройку.

Режим WPS

Если маршрутизатор оснащен функцией WiFi Protected Setup (WPS), соединение можно установить без ввода пароля.

1. Нажмите кнопку WPS и удерживайте ее в течение 3 секунд. Послушится звуковой сигнал, а индикатор Wi-Fi дважды мигнет.
2. Нажмите кнопку WPS на маршрутизаторе. Кнопка обычно обозначена логотипом WPS.

Примечание

• WPS не является стандартной функций всех маршрутизаторов. Если ваш маршрутизатор не оснащен функцией WPS, выполните стандартную процедуру настройки Wi-Fi.
• Нажмите кнопку WPS один раз, чтобы выйти из режима WPS, или выход будет автоматически выполнен через 2 минуты.

3.3 Подключение кабеля LAN

Подключите динамик к маршрутизатору при помощи кабеля Cat 5 LAN.

4 Базовая эксплуатация

4.1 Регулировка громкости

Проведите рукой снизу взerox в сенсорной области, чтобы увеличить громкость один раз.

Проведите рукой сверху вниз, чтобы уменьшить громкость один раз.

Проведите рукой снизувверх и удерживайте палец в сенсорной области для беспрерывного увеличения громкости.

Проведите рукой сверху вниз и удерживайте палец в сенсорной области для беспрерывного уменьшения громкости.

4.2 Пауза / Выключение звука

Коснитесь сенсорной области один раз, чтобы остановить воспроизведение или выключить звук в зависимости от текущего источника.

Wi-Fi/Многокомнатный режим. Bluetooth — пауза

LINE IN, Интернет-радио — выключение звука

Коснитесь сенсорной области еще раз, чтобы возобновить заспроизведение или включить звук.

4.3 Смена дорожки

В режиме Bluetooth или многокомнатном режиме проведите рукой вправо/влево в сенсорной области, чтобы перейти к следующей/предыдущей дорожке.

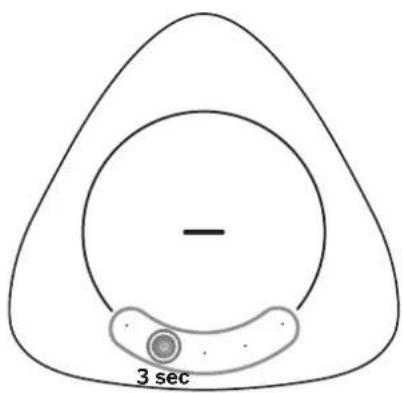

4.4 Избранное

-3 sec

В режиме Wi-Fi/многокомнатном режиме в список «Избранное» можно сохранять до 5 станций. Нажмите одну из кнопок снизу и удерживайте ее в течение 3 секунд. К этой кнопке будет привязана текущая станция или список воспроизведения. В качестве подтверждения успешного сохранения в список «Избранное» на короткое время загораются все 5 светодиодов.

Чтобы вызвать сохраненную дорожку или список воспроизведения, просто нажмите на соответствующий светодиод.

Примечание.

- Кнопки с сохраненными избранными элементами подсвочиваются белым цветом.

5 Использование многокомнатного режима

Данный динамик можно использовать в многокомнатном режиме. Это значит, что при помощи вашего динамика и других совместимых динамиков можно одновременно воспроизводить музыку по всему дому.

Чтобы воспользоваться данной функцией, убодитесь в том, что динамик и ваш смартсон/планшет подключены к одной сети. Для управления совместимыми динамиками в многокомнатном режиме можно использовать приложения Google Home, AirPlay 2 или DTS Play-Fi. Затем можно одновременно воспроизводить музыку на нескольких динамиках, относить динамики к различным группам, регулировать уровень громкости на каждом динамике отдельно или на всех динамиках одновременно через основной динамик.

Данный динамик поддерживает встроенную функцию Chromecast built-in, которая позволяет транслировать музыку из приложений с поддержкой Chromecast на ваше аудиоустройство. Чтобы воспользоваться данной функцией, убедитесь в том, что динамик и ваш смартфон/планшет подключены к одной сети. Запустите воспроизведение музыки в приложении с поддержкой Chromecast и транслируйте ее на динамик или группу динамиков в многокомнатном режиме, просто нажав кнопку (трансляция) и выбрав динамик/группу.

5.2 AirPlay 2

При наличии устройства iOS для потоковой передачи в многокомнатном режиме можно использовать функцию AirPlay 2.

1. Подключите устройство iOS к той жесети Wi-Fi, к которой подключен динамик.
2. Перейдите в Центр управления вашего устройства iOS и нажмите на значок AirPlay 📷 на панели управления музыкой.
3. В списке доступных устройств AirPlay выберите динамик в многокомнатном режиме, нажав на пустой кружок рядом с его именом. Если в одной сети несколько устройств с поддержкой AirPlay 2, вы также можете выбрать их.

5.3 Приложение DTS Play-Fi

Еще одним вариантом для воспроизведения музыки в многокомнатном режиме является приложение DTS Play-Fi.

Помимо стандартных функций многокомнатного воспроизведения, данное приложение позволяет обновлять программное обеспечение для работы в многокомнатном режиме и открывает доступ к Интернет-радио.

1. Скачайте и установите приложение DTS Play-Гі на свое мобильное устройство.
2. Подключите мобильное устройство к той же сети Wi-Fi, к которой подключен динамик.
3. Запустите приложение DTS Play-Fi.
4. Динамик может выполнить обновление программного обеспечения. При первой настройке устройство обновляет программное обеспечение до последней версии. Обнозление ПО может занять несколько минут. В ходе обновления не выключайте динамик, не отсоединяйте USB накопитель и не разрывайте сетевое соединение. Это может привести к повреждению динамика!

5. В приложении выберите динамик или группу динамиков.

6. Выберите одну из доступных служб потоковой передачи музыки и аудиодорожку. Начинается воспроизведение с динамика или группы динамиков.

6 Использование Bluetooth

Подключите звуковую панель к устройству Bluetooth (например, iPad, iPhone, iPod touch, телефон или поутбук на Android) посредством соединения Bluetooth и воспроизводите аудиосфайлы, сохраненные на устройстве, через динамик.

6.1 Сопряжение с телефоном/планшетом

Чтобы активировать сопряжение Bluetooth, когда к динамику не подключено устройство Bluetooth:

1. Коснитесь сенсорной области и удерживайте в ней папец в течение 3 секунд, чтобы перейти к сопряжению Bluetooth.
2. В качестве подтверждения светодиод мигает синим светом.

Чтобы активировать сопряжение Bluetooth для подключения дополнительного устройства Bluetooth:

1. Коснитесь сенсорной области и удерживайте в ней палец в течение 3 секунд, чтобы перейти в режим Bluetooth.
2. Еще раз коснитесь сенсорной области и удерживайте в ней палец в течение 3 секунд, чтобы перейти в режим сопряжения Bluetooth. В качестве подтверждения светодиод мигает синим светом.

Следующие этапы сопряжения:

1. Включите Bluetooth на своем телефоне/планшете, найдите и выберите опцию «Устройство Play-Fi (xxxxxx)» для подключения. Указания по включению функции Bluetooth приведены в руководстве пользователя к вашему телефону/планшету.

2. После успешного сопряжения центральный светодиодный индикатор загорается синим светом.

3. Выберите аудиофайлы или музыку на устройстве Bluetooth и запустите воспроизведение. В случае поступления вызова в процессе воспроизведения музыка останавливается. После завершения вызова система возобновляет воспроизведение.

6.2 Подключениехсопряженному устройству

1. Коснитесь сенсорной области и удерживайте в ней палец в течение 3 секунд, чтобы перейти в режим Bluetooth.

2. Сопряженный телефон/планшет автоматически подключается к динамику.

Примечание

• Динамик будет находиться в режиме со- пряжения только в течение 45 секунд. По истечении этого времени динамик поро- ключается обратно на последний актив- ный источник.
• Максимальный рабочий диапазон между динамиком и устройством Bluetooth составляет примерно 10 метров.
• Совместимость со всеми устройствами Bluetooth не гарантирована.

7 Подключение к аудиосистеме, совместимой с WDAL2.0

Если у Вас аудиосистема Loewe с функцией WDAL2.0, этот динамик можно встроить в эту систему и использовать для воспроизведения звука из одного из доступных аудиоканапов. К аудиосистеме WDAL2.0 можно подключить до 5 динамиков и 1 сабвуфер. При использовании полного комплекта динамиков, должным образом размещенных в помещении, можно создать настоящий эффект объемного звучания.

7.1 Сопряжение с аудиосистемой WDAL2.0

1. Чтобы перейти в режим сопряжения с аудиосистемой WDAL2.0, необходимо нажать и удерживать кнопку PAIRING (Сопряжение) на днише динамика в течение 3 секунд. В качестве подтверждения, индикатор на верхней крышке динамика начнет мигать сино-зеленым цветом. Динамик будет находиться в режиме сопряжения только в течение 45 секунд.
2. Нажмите кнопку сопряжения на аудиосистеме, совместимой с WDAL2.0. Более подробные указания по включению функции WDAL2.0 приведены в руководстве пользователя устройства WDAL2.0. После успешного сопряжения индикатор посередине динамика начнет непрерывно светиться сине зеленым цветом.
3. Установите, какой аудиоканал должен воспроизводить динамик. Возможные варианты: левый объемного звучания, левый передний, центральный, правый передний, правый объемного звучания. Для этого следует нажать и удерживать одну из 5 кнопок на верхней крышке динамика. Каждая из кнопок соответствует отдельному каналу.

SL - левый канал объемного звучания

FL – левый передний канал

С - центральный канал

ГР – правый передний канал

SR - правый канал объемного звучания

1. Переведите переключатель WDAL2.0 аудиосистемы для соответствующего канала з попожение "SMALL" (МАЛЕНЬКИЙ). Дополнительные сведения содержатся в руководстве пользователя аудиосистемы.

Примечание.

■ После успешного сопряжения и выбора канала светодиоды в верхной части выключаются по истечении 10 секунд.

- В случае ошибки сопряжения или выбора канагадинамик переключается на предыдущий источник.

- Режим WDAL2.0 имеет наивысший приоритет, и переключить динамик на другой источник можно, только если основная аудиосистема выключена или находится в режиме ожидания.

- При включении основной аудиосистемы WDAL2.0 сопряженный динамик автоматически переходит в режим WDAL2.0.

- Когда динамик находится в режиме WDAL2.0, через него нельзя изменять уровень громкости или выключать звук. Это можно сделать только на основной аудиосистеме.

- При подключении WDAL2.0 светодиоддинамика горит бирюзовым цветом. Однако через 60 секунд светодиоде выключается, чтобы не мешать пользователю при просмотре телевизора в темной комнате. При однократном нажатии он снова включается.

7.2 Изменение аудиоканала

Если динамик уже сопряжен в режиме WDAL2.0, и вы хотите использовать его для воспроизведения музыки с другого источника, выполните описанные ниже действия:

1. Нажмите кнопку СОПРЯЖЕНИЕ в нижней части динамика. Светодиод в верхней части загорается бирюзовым цветом.
2. Светодиод текущего канала также включается.
3. Пажмите кнопку, соответствующую новому каналу, и удерживайте ее в течение 3 секунд,
4. Предыдущий светодиод выключается, и загорастся светодиод нового канала.
5. Переведите переключатель WDAL2.0 аудиосистемы для соответствующего канала в положение «МАЛЕНЬКИЙ».

8 Сброс на заводские настройки

Сброс устройства на настройки по умолчанию. Нажмите кнопку WPS и кнопку сопряжения на нижней панели динамика и удерживайте, пока не попыпаться звуковые сигналы и не загорятся все светодиодные индикаторы. Динамик выключится и порезапустится. Лождитесь попного включения динамика (белый светодиод наверхней панели горит постоянным светом). Теперь можно отключить динамик от сети.

Предупреждение. Не отключайте динамик от сети до полного перозапуска после сброса на заводские настройки, поскольку это может привести к повреждению!

9 Обновление ПО

Обновление прошивки динамика:

Последнюю версию ПО можно найти на сайте:

Следуйте указаниям по установке в сопроводительной документации к программому обеспечению.

Обновление функции многокомнатного вос- произведения на динамике:

1. Окачайте и установите приложение DTS Play-Fi на свое мобильное устройство.
2. Подключите динамик к приложению.
3. При обнаружении новой версии программного обеспечения Play-Fi приложение уведомит вас об этом.
4. Следуйте инструкциям в приложении, чтобы запустить обновление функции многокомнатного воспроизведения.

Продупрождение. Обновление ПО может занять несколько минут. В ходе обновления не выключайте динамик, не отсоединяйте USB-накопитель и не разрывайте сетевое соединение. Ото может привести к повреждению динамика!

10 Spotify

Вы можете использовать телефон, планшет или компьютер в качестве пульта ДУ для Spotify. Более подробную информацию можно найти по ссылке: spolify.com/connect.

11 Режимы работы

Динамик должен работать в многокомнат-

ном режиме воспроизведения с исполь-

зованием служб потоковой музыки.

Подключение к сети Wi-Fi без сопряжения с устройством WDAL2.0

В этом режиме динамик работает как оди-

ночный динамик, и его можно выбрать с по-

мощью используемого приложения.

Как вы хотите использовать свое изделие?

Динамик должен работать в качестве вспомогательного динамика, подключенного к аудиосистеме.

Сопряжение с аудиосистемой WDAL2.0 без подключения к сети Wi-Fi.

В данном режиме динамик подключен к аудиосистеме WDAL2.0 (например, звуковая панель с

функцией многокомнатного воспроизведения)

и включается и выключается с этой системой.

Режим ЕСО

В режиме ЕСО, используемом по умолчанию, при

отсутствии воспроизводимого звука в течение

15 минут динамик переходит в режим ожидания.

Чтобы снова включить динамик, необходимо

прикоснуться к сенсорному интерфейсу. В ре-

жиме ЕСО неиспользуемый динамик потребляет

лишь необходимую минимальную мощность.

Чтобы всегда иметь возможность пользовать-

ся динамиком с помощью приложения, пе-

реведите его в многокомнатный режим.

Нажмите и удерживайте сред- нюю кнопку в течение 7 секунд

Переход в многокомнатный режим -> ин-

дикатор мигнет 5 раз красным цветом

Переход в режим Eco -> индикатор миг-

нет 5 раз зеленым цветом

Многокомнатный режим

В этом режиме динамик все время включен и доступен

для воспроизведения от любого источника. В этом

режиме динамик потребляет больше электроэнергии.

Если в течение 15 минут не выполняется воспро-

изведение, динамик переходит в энергосберегаю-

ций режим, сохраняя полную доступность. На это

указывает приглушенный свет белого индикатора.

Если нужно вернуться в режим ЕСО, для это-

го следует снова нажать среднюю кноп-

ку и удерживать ее хотя бы 7 секунд.

Для использования динамика в качестве вспомога-

тельного динамика, подключенного к аудиосистеме

WDAL2.0, выполните сброс на заводские настройки.

Режим WDAL

Чтобы передавать на динамик потоковую музыку.

выберите в используемом приложении аудиосистему

WDAL2.0 — тогда вспомогательный динамик будет

автоматически включаться в этой системе. Если вы

используете в качестве аудиосистемы WDAL2.0 зву-

ковую панель, можно перевести ее в многокомнатный

режим. чтобы она была доступна даже при выключенном телевизоре (см. руководство к звуковой панели).

В этом динамике функция многокомнатно-

го режима отключена полностью — благодаря

этому он потребляет меньше электроэнергии,

вырабатывает меньше радиопомех и предот-

вращает появление в приложении нескольких

динамиков, подключенных к аудиосистеме.

Чтобы включить функцию многокомнатного режима и

использовать динамик как отдельное изделие, выполн-

ните сброс с восстановлением заводских настроек.

12 Настенный монтаж динамика klang mr1

Вы можете установить klang mr1 на предмет мебели или полку или же повесить его на стену.

Работы по монтажу должен выполнять только квалифицированный персонал. Неправильная сборка создает опасность серьезного травмирования и повреждения имущества. Лицо, производящее установку; несет ответственность за проверку способности стены выдерживать общий вес устройства и кронштейнов для настенного монтажа.

При сверлении отверстий в стенах важно избегать контакта с проложенными в них электрическими кабелями и трубами водоили газоснабжения. Поэтому рекомендуется использовать детектор токонесущих проводов или локатор скрытых объектов. Сворление следует производить только в безопасных местах.

После настенного монтажа динамика пользователь не имеет доступа к кнопкам в его нижной части, поэтому нужно сначала выполнить необходимые подключения.

Для установки требуются дополнительные инструменты и оборудование (не входят в комплект).

Изображение установленного на стену устройства приведено на последних страницах данного руководства.

1. Прежде чем приступить к монтажу, внимательно изучите содержимое упакозки. В комплект klang mrl входят следующие компоненты для настенного монтажа:

2. Кронштейн для настенного монтажа
   ■ Магнитная крышка для кронштейна

3. Нижняя крышка динамика
   ■ I VINH

4. Установите кронштейн для настонного монтажа на стену и отметьте расположение двух отверстий карандашом. Просверлите два отверстия в отмоченных местах. При необходимости вставьте в каждое отверстие пробку (не входит в комплект). Зафиксируйте кронштейн для настенного монтажа на стене при помощи двух саморезов (не входят в комплект). Ослабьте нижний винт, чтобы отрегулировать уровень, — по завершении затяните его.

Ко-ечный пользователь песет ответствен- ность за выбор подходящих винтов и пробок в зависимости от типа стены.

1. Установите магнитную крышку на кронштейн для настенного монтажа, чтобы она закрывала головки винтов.

2. Проведите шнур питания и все прочие кабели через отверстие в углу кронштейна для настенного монтажа.

3. Подключите их к динамику.
4. Установите нижнюю крышку динамика.
5. Зафиксируйте динамик на кронштейне при помощи входящего в комплект винта.

дистанционного управления

Assist Audio 1 (дополнительная принадлежность)

Для управления динамиком можно использовать пульт дистанционного управления Assist Audio 1. Это дополнительная принадлежность, которая может не входить в комплект поставки. Он может входить в комплект других аудиоустройств Loewe.

Пульт ДУ по умолчанию запрограммирован на использование с аудиосистемой. Для использования с динамиком для многокомнатного воспроизведения необходимо перепрограммировать пульт. Одновременно нажмите кнопки (Ночной режим) и ▶II (Воспроизведение/пауза).

Чтобы снова использовать данный пульт ДУ с аудиосистемой, повторите описанное выше действие или замените батарейки.

	Включение/выключение звука
	Включение динамика или переход в режим ожидания.
	Без функции
	Без функции
	Без функции
	Без функции
	Переход к предыдущей аудиодорожке в режиме Bluetooth / PLAY-Fi.
	Переход к следующей аудиодорожке в режиме Bluetooth / PLAY-Fi.Нажмите и удерживайте, чтобы включить режим Bluetooth.
	Воспроизведение/остановка аудиодорожки в режиме Bluetooth / PLAY-Fi.
	Уменьшение уровня громкости.
	Увеличение уровня громкости.
treble	Настройка уровня ворхних частот.
bass	Настройка уровня нижних частот.

14 Поиск и устранение неисправностей

В случае нарушения функционирования устройства мы рекомендуем ознакомиться с приведенным ниже списком, прежде чем звонить на горячую линию службы поддержки.

Проблема Возможная причина Решение
Система не реагирует на прикосновения к сенсорной панели / нажатие кнопок.	Возможно, система больше не принимает команды вследствие программного сбоя. Требуется перезагрузка путем отключения от источника питания.	Отключите устройство от источника питания на несколько минут, а затем снова подключите его.
Издинамика не слышен звук.	a) Звук динамика отключен, или дорожка остановлена.	a) Коснитесь сенсорной области один раз. чтобы включить звук или возобновить воспроизведение.
	b) Эта проблема может быть связана с программным своем.	b) Сбросьте устройство на заводские настройки (см. раздел «Сброс на заводские настройки»).
Не удается подключить устройство Bluetooth к динамику.	a) Устройство не поддерживает совместимые профили, необходимые для динамика.	a) Устройство совместимо только с профилями Bluetooth A2DP, AVRCP.
	b) Вы не включили функцию Bluetooth на устройство.	b) Более подробные указания по включению функции приведены в руководстве пользователя.
	c) Динамик подключен другому устройству Bluetooth.	c) Отключите подключенное устройство и повторите попытку.
Пизкое качество воспроизведения с подключенного устройства Bluetooth.	Плохой прием сигнала Bluetooth. Переместите устройство ближе к динамику или уберите препятствия между устройством и динамиком.
Не удается установить соединение Wi-Fi.	a) Возможно, сеть Wi-Fi network недоступна. a) Проверьте доступность сети WLAN на маршрутизатора.
	b) Сигнал Wi-Fi очень слабый. b) Установите Each рутизатор Wi-Fi ближе к устройству.
	c) Введен неправильный пароль. c) Проверьте пароль.
Не удается найти совместимое с Play-Fi устройство из приложения.	Возможно, устройство отключено от сети Wi-Fi.	Убедитесь в том, что устройство подключено к сети Wi-Fi.
Не удается воспроизвести музыку из Play-Fi.	a)Доступку услуге или содержимому прерван.	a) Определенные сетевые службы или содержимое, доступ к которым можно получить через устройство, могут быть недоступны, если поставщик услуг больше не предоставляет их.
	b) Первоначальная настройка динамика не выполнена.	b) Если первоначальная настройка не была выполнена, закройте приложение DTS Play-Fi. Перезапустите приложение.
	c) Рансо вы использовали динамик в режиме стереосопряжения или объемного звучания в приложении Play-Fi.	c) Если динамик находится в режиме стереосопряжения или объемного звучания, его нужно отключить в приложении, прежде чем использовать отделью.
Не удается воспроизвести музыку систочника Bluetooth / LINE IN или в многокомнатном режиме	Динамик работает в режиме WDAL2.0, который имеет высший приоритет, нежелей другие режимы	Необходимо поревости основную аудиосистему в режим ожидания или отключить динамик от сети WDAL2.0 (установите соответствующий переключатель на основой аудиосистеме в положение «ВЫКЛ»).

Утилизация

Утилизация электрического и электронного оборудования и батареек.

Перечержнутый символ мусорного контейнера на изделии или его упаковке обозначает, что данный продукт нельзя утилизировать вместе с обычными бытозыми отходами. Его следует сдать в пункт приема для переработки отходов электрического и электронного оборудования и батареек. Способствуя правильной утилизации данного изделия, вы защищаете окружающую среду и здоровье живущих вокруг вас людей. Ненадлежащая или неправильная утилизация создает угрозу для экологии и здоровья. Для получения более подробной информации о переработке данного изделия обращайтесь в местные уполномоченные органы или муниципальную службу утилизации отходов.

Технические

характеристики

Тип устройства Loewe: klang mr1 klang mr3 klang mr5
Номер компонента: 60604D10 60605D10 60606D10
Электропитание: AC 100 В – 240 В – 50/60 Гц
Выходная мощность звуковой частоты:	15 Вт (RMS) 75 Вт (RMS) 90 Вт (RMS)
Акустическая мощность музыкального сигнала:	30 Вт 150 Вт 180 Вт
Энергопотребление в режиме ожидания:	0,3 Вт 0,3 Вт 0,3 Вт
Энергопотребление в режиме ожидания с подключением к сети:	4,0 Вт – 7,0 Вт 4,0 Вт – 7,0 Вт 4,0 Вт – 7,0 Вт
Частотная характеристика: 75 Гц – 20 кГц 41 Гц – 20 кГц 36 Гц – 20 кГц
Стандарты с поддержкой WLAN:	IEEE 802.11a/b/g/n/ac
Мощность/диапазон частоты WLAN:	Максимальная мощность <100 мВт при 2400 – 2483,5 МГцМаксимальная мощность <100 мВт при 5150 – 5350 МГцМаксимальная мощность <100 мВт при 5470 – 5725 МГцМаксимальная мощность <100 мВт при 5725 – 5850 МГц
Версия Bluetooth:	V4.2
Мощность/диапазон частоты Bluetooth:	Максимальная мощность <10 мВт при 2402 – 2480 МГц
Протоколь Bluetooth:	A2DP AVRCP
Размеры устройства (Ш x В x Г):	160 x 188 x 154 мм	196 x 321 x 187 мм	225 x 401 x 215 мм
Вес устройства:	1,2 кг	3,2 кг	4,4 кг
Окружающая температура:	5°C – 35°C
Относительная влажность (без конденсации):	20 – 80 %

Zahvaljujemo

na odabiru proizvoda tvrtke Loewe Drago nam je što ste postali naš kupac. Tvrtka Loewe sinonim je za najviše tehnološke standarde, dizajn i pristupačnost korisnicima. To se podjednako odnosi na TV, video, audio i ostalu opremu. Njedna tehnologija ni dizajn ne postižu ciljeve sami po sebi, ali zajedno mogu pružiti najbolji audiovizualni doživljaj našim kupcima.

Našim dizajnom ne upravljaju kratkoročni modni trendovi. Naposljetku, kupili ste visoko kvalitetan uredaj u kojem želite još dugo uživati.

Nezavisna upotreba

Ovaj zvučnik možete upotrebljavati kao:

• Pojednačni zvučnik za reprodukciju glazbe s mobilnog uredaja putem Bluetootha ili audiokabela od 3,5 mm.
• Zvučnik koji je dio Multiroom okruženja kompatibilnog sa značajkama Airplay2/Google Home/DTS Play-Fi.
• Dodatni zvučnik za vaš sustav koji podržava WDAL2.0.
