Produkttyp	Ansluten multiroom-högtalare
Märke	Loewe
Modell	klang mr5
Strömförsörjning	100 V-240 V AC, 50/60 Hz
Ljudutgång (RMS)	90 W
Strömförbrukning vid uppspelning	180 W
Strömförbrukning i standby	0,3 W
Nätverksstandby	4,0 W - 7,0 W
Frekvensomfång	41 Hz - 20 kHz
WLAN-standarder	IEEE 802.11a/b/g/n/ac
Bluetooth-version	V4.2
Bluetooth-profiler	A2DP, AVRCP
Mått (B x H x D)	196 x 321 x 187 mm
Vikt	4,4 kg
Omgivningstemperatur	5 till 35 °C
Relativ luftfuktighet	20 - 80 % (utan kondensation)
Huvudfunktioner	Multiroom-streaming (AirPlay 2, Google Home, DTS Play-Fi), Bluetooth, Line-in, WDAL2.0, inbyggd Chromecast, pekreglage, favoriter
Underhåll och rengöring	Mjuk och fuktig trasa utan lösningsmedel; dammsugare med mjuk borste för gallren
Säkerhet	Utsätt inte för vatten eller lågor; blockera inte ventilationen; koppla ur före rengöring
Fabriksåterställning	Håll ned knapparna WPS och PAIRING tills ljudsignal och alla indikatorer tänds
Programuppdatering	Via USB-port eller DTS Play-Fi-appen
Medföljande tillbehör	Strömkabel, användarmanual
Reparation	Anlita kvalificerad personal; ta inte bort skruvar eller lock

Vanliga frågor - klang mr5 LOEWE

Hur ansluter jag högtalaren till Wi-Fi?

Tryck på WPS-knappen på högtalarens undersida i 8 sekunder tills du hör en andra ton. Wi-Fi-indikatorn blinkar långsamt. Använd Google Home- eller AirPlay-appen för att slutföra konfigurationen. Du kan också använda WPS-läget om din router stöder det.

Kan jag använda högtalaren som en högtalare till en Loewe soundbar?

Ja, tack vare WDAL2.0-tekniken. Tryck på PAIRING-knappen i 3 sekunder för att gå i parningsläge. Para sedan ihop med ditt WDAL2.0-ljudsystem och välj önskad ljudkanal (fram, surround, center).

Hur justerar jag volymen?

Använd pekytan på ovansidan: svep nedifrån och upp för att öka volymen, uppifrån och ned för att minska. Ett hållet svep ger kontinuerlig ändring.

Vad gör jag om högtalaren inte svarar?

Koppla ur strömmen i några minuter och anslut igen. Om problemet kvarstår, utför en fabriksåterställning genom att hålla ned WPS- och PAIRING-knapparna tills alla indikatorer tänds och högtalaren startar om.

Hur strömmar jag musik från Spotify?

Använd Spotify Connect-funktionen: öppna Spotify på din telefon, surfplatta eller dator, välj din högtalare som uppspelningsenhet. Se till att högtalaren är ansluten till samma Wi-Fi-nätverk.

Kan jag montera högtalaren på väggen?

Väggmontering är möjlig med medföljande konsol (för modell klang mr1; för mr5, kontrollera kompatibiliteten). Installationen bör utföras av en professionell för att garantera säkerheten.

Hur rengör jag högtalaren?

Koppla ur enheten. Använd en mjuk, ren och lätt fuktig trasa (inga lösningsmedel). För textilgaller, dammsug försiktigt med en mjuk borste om det behövs.

Hur fungerar multiroom-läget?

Högtalaren kan integreras i ett multiroom-system via AirPlay 2, Google Home eller DTS Play-Fi. Anslut den till samma Wi-Fi-nätverk som dina andra kompatibla högtalare och använd motsvarande app för att gruppera dem.

Vad betyder färgen på mittindikatorn?

Blinkande blå: Bluetooth-parning. Fast blå: Bluetooth-läge. Blinkande blå-grön: WDAL2.0-parning. Fast orange: multiroom-läge. Fast grön: Line-in-läge. Släckt: högtalaren är avstängd.

Hur uppdaterar jag högtalarens programvara?

Ladda ner den senaste versionen från Loewes webbplats och installera den via USB-porten, eller använd DTS Play-Fi-appen som upptäcker och installerar uppdateringar för multiroom-funktionen automatiskt.

BRUKSANVISNING klang mr5 LOEWE

Kapsaml kullan m klavuzu

Den nyesle software kan findes på:

www.loewe.tv/int/support

för att du valt en produkt från Loewe. Vi är glada att ha dig som kund. På Loewe kombinerar vi de högsta normerna för teknik, design och användarvänlighet. Detta gäller lika för TV, video, ljud och tillbehör. Varken teknik eller design uponår ett måli sig, men tillsammans ska det underlätta högsta möjliga ljud- och visuella upplevelse för vår kund.

Vår design har inte ens styrts av kortsiktiga modelrender. För trots allt har du köpl en ultrustning av hög kvalitet som du vill njuta av i morgon och nästa dag.

Avsedd användning

Du kan använda den här högtalaren som:

• Enkel högtalare för att spela musik från en mobil enhet via Bluetooth eller 3,5 mm ljudkabel.
• En högtalare som ingår i en flera rums högtalarmiljö som är kompatibel med Airplay2/Google Home/DTS Play-Fi.
• Ytterligare högtalare till ditt WDAL2.0-kom-palibla ljudsystem.

"my Loewe" är en inkörsport till Loewe världen och ger dig Ulgång till alla användarmanualer för dina Loewe produkter.

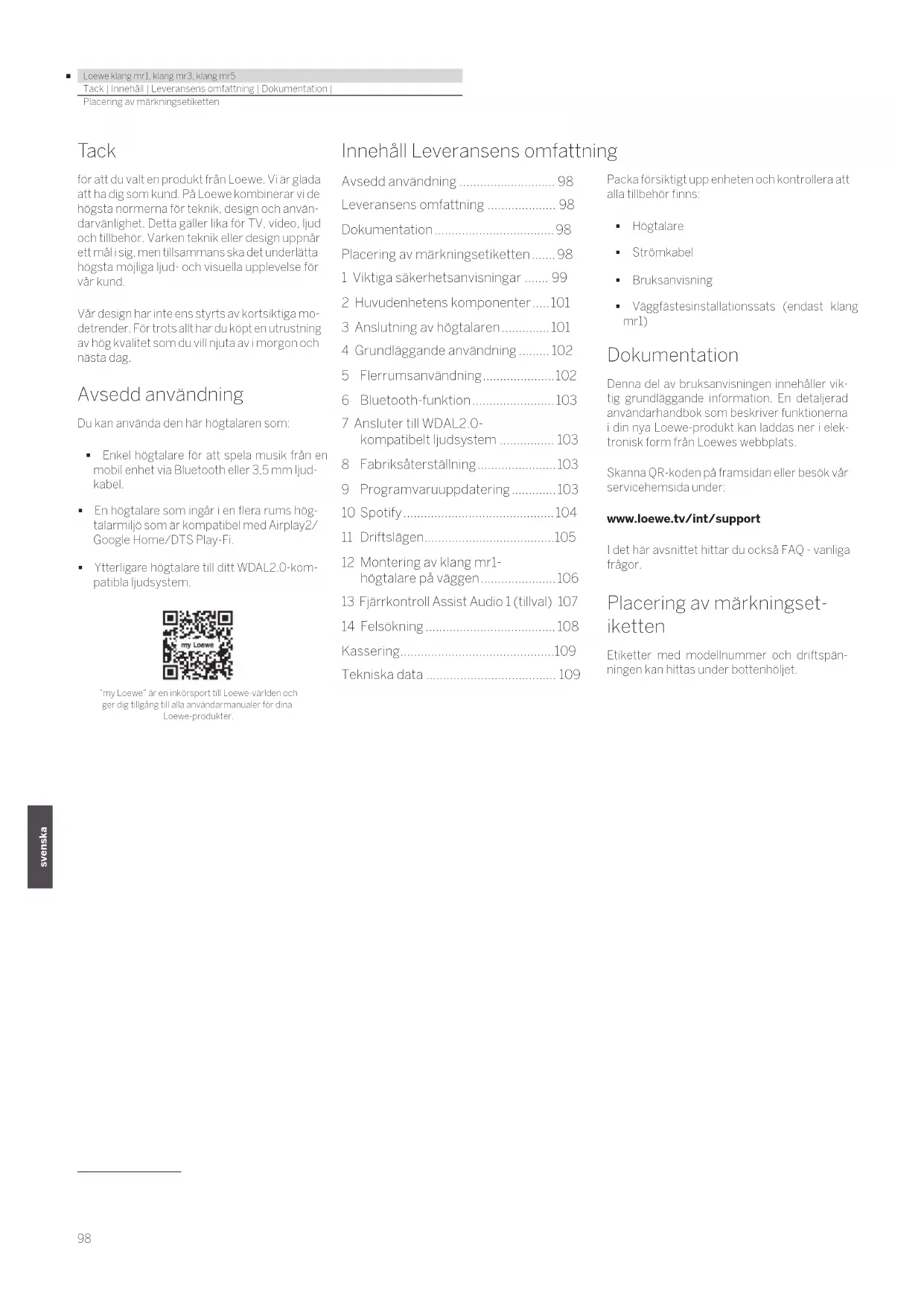

Innehåll Leveransens omfattning

Avsedd användning 98

Leveransens omfattning 98

Dokumentation....98

Placering av märkningsetiketten......98

1 Viktiga säkerhetsanvisningar ..... 99
2 Huvudenhetens komponenter .....101
3 Anslutning av högtalaren....101
4 Grundläggande användning .....102
5 Flerrumsanvändning....102
6 Bluetooth-funktion....103
7 Ansluter till WDAL2.0-kompatibelt ljudsystem .... 103

8 Fabriksåterställning....103

9 Programvaruuppdatering.....103

10 Spotify....104

11 Driftslägen....105

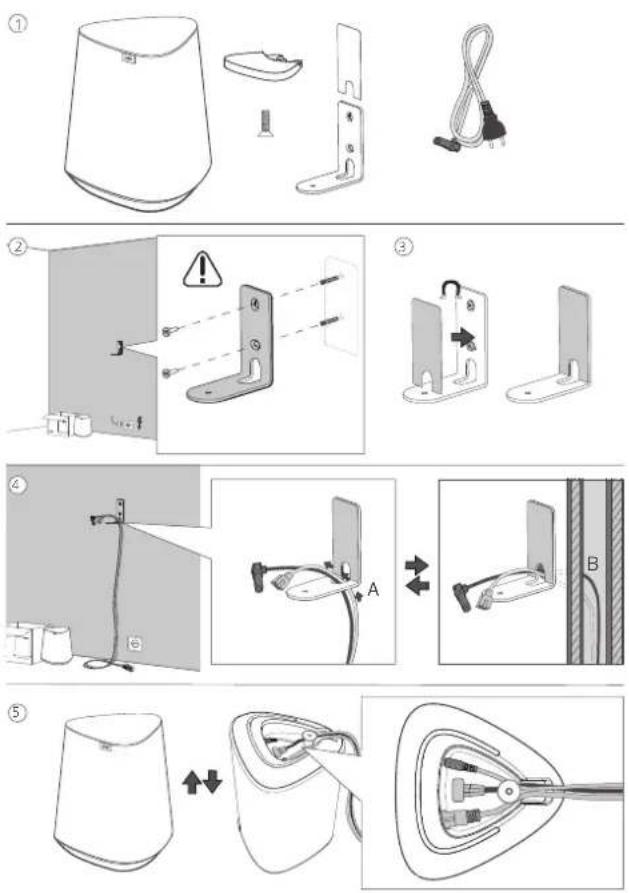

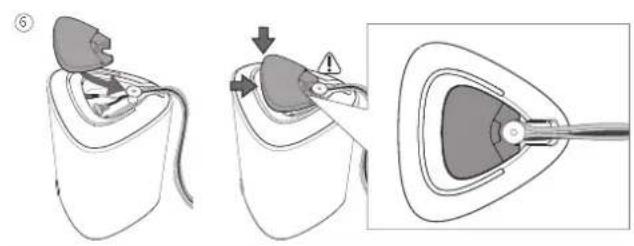

12 Montering av klang mr1-högtalare på väggen....106

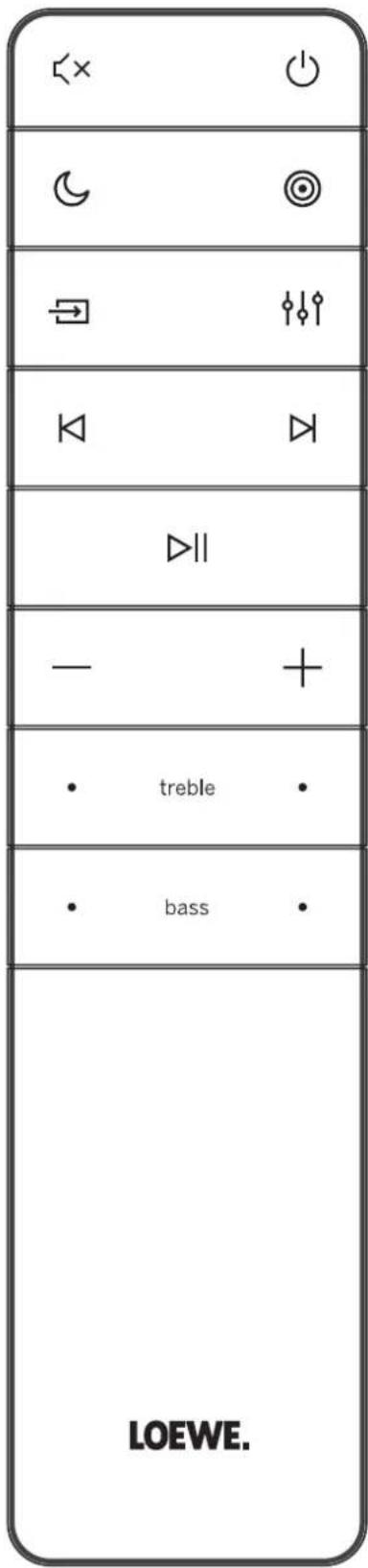

13 Fjärrkontroll Assist Audio 1 (tillval) 107

14 Felsökning....108

Kassering....109

Tekniska data 109

Packa försiktigt upp enheten och kontrollera att alla tillbehör finns:

■ Högtalare
Strömkabel
■ Bruksanvisning
- Väggfästesinstallationssats (endast klang mrl)

Dokumentation

Denna del av bruksanvisningen innehåller viktig grundläggande information. En detaljerad användarhandbok som beskriver funktionerna i din nya Loewe-produkt kan laddas ner i elektronisk form från Loewes webbplats.

Skanna QR-koden på framsidan eller besök vår servicehemsida under:

www.loewe.tv/int/support

I det här avsnittet hittar du också FAQ - vanliga frågor.

Placering av märkningsetiketten

Etiketter med modellnummer och driftspänningen kan hittas under bottenhöljet.

1 Viktiga säkerhetsan- visningar

Obs: Läs denna sida noggrant för att säkerställa säker användning av enhoten.

Följ al a säkerhets- och bruksanvisningar när du använder denna produkt.

Du bör spara säkerhets- och bruksan-visningarna för framtida referens.

Du bör följa alla varningar som ges på produkten och listade i bruksanvisningen.

Förklaring av symboler

Dubbelisolerad (klass II) utrustning. Den här elektriska apparaten har utformats så att den inte kräver någon säkerhetsanslutning till elektrisk jord (jord).

Denna symbol indikerar risker som or- sakas av höga spänningar.

Denna symbol är för att varna användaren om andra, mer specifika risker.

Denna symbol indikerar faror orsakade av brandutveckling.

1.1 Installation

1.1.1 Placering

Placera enhelen på en slabil, jämn yta.

Placera inte enheten nära starka magnetfält.

För att säkerställa optimal akustisk pro- standa och säker kabeldragning, placera enheten minst 5 cm från väggen.

1.1.2 Kablar

Lägg högtalar och strömkablarna så att de inte kan skadas. Strömkabeln får inte vara knäckl eller läggas över skarpa kanter, stås på eller utsättas för kemikalier. En strömkabel mod skadad isolering kan orsaka elektriska stotar och utgör en brandrisk. Som sådan måsle den bylas ul innan enhelen används igen.

1.1.3 Använd inte denna enhet i närheten av vatten

Enheten får aldrig utsättas för vattendroppar eller vattenstärk, som de som finns i närheten av backar, tvättställ, diskbänk, tvätlmaskin, våt källare eller pool. Placera aldrig behållare fyllda med vätskor, som t.ex. blomvaser, på enheten.

1.1.4 Ventilation

Spår och öppningar i höljot används för all ventilera enhelen för all säkerställa tillförligtig drift och för att skydda enheton från överhettning, installera enheten enligt tillverkarens instruktioner. Blockera aldrig ventilationen gonom all placera enhelen på en sång, soffa, matta eller liknande mjuka ytor. Enheton ska inte installeras en bokhylla eller inbyggdgarderob om inte tillräcklig ventilation säkerställs.

1.1.5 Värme

Installera inte enheten nära heta ytor, såsom element, värmefläktar, spisar eller andra enheler som kan vara varma. Placera aldrig föremål med öppen läga, till exempel ljus eller lyktor, på eller i närheten av enheten.

1.1.6 Tillbehör

Använd endast de tillbehör som anges av tillverkaren.

1.2 Användning

1.2.1 Överbelastning

Överbelasta aldrig eluttag, förlängningssladdar eller grenuttag, annars finns det risk för brand eller elektriska slölar.

1.2.2 Åskväder

Enheten ska kopplas bort från elnätet vid åskvåder och om den inte används under en längre tid.

1.2.3 Genomträngning av främmande material och vätska

Var noga med att inte låta främmande material eller välska komma in i denna ennet genom ventilationshål, annars kan de komma i kontakt med högspänningskomponenter eller ortsaka kortslutning som resulterar i brand eller elektriska stölar. Spill aldrig välska av något slag på den här enneten.

1.2.4 Risker med hög volym

Enhelen är inte konstruerad för lyssnande med hörurar. För att förhindra eventuell hörselskada, lyssna inte på hög volym under långa perioder.

1.2.5 Fränkoppling från strömförsörjningen

Strömbrytaren kopplar inte bort strömförsörjningen helt i något läge. För att hell koppla bort enhelen från einälet, dra ut nätkabeln från uttaget.

Stickkontakten måste vara lätt åtkomlig så att enheten när som helst kan kopplas bort från elnätet.

1.3 Underhåll

1.3.1 Rengöring och underhåll

Koppla bort enhetens nätadapter från eluttaget innan du rengör produkten. Rengör endasl höglalarna med en mjuk, fuktig, ren och färgneutral trasa, utan några aggressiva eller skurando rengöringsmedel. Högtalargaliren är täckta med textil. På grund av olektrostalisk laddning kan damm samlas på högtalarhöljet. Du kan ta bort detta genom att försiktigt använda en dammsugare med ett mjukt borstillbehör om det behövs.

Vid smuts eller fläckar:

Fukta en mjuk, färgneutral trasa med rengöringsmedel eller vanlig fläckborttagare och gnugga försiktigt bort fläcken. Du kan också behandla märket/fläcken direkt med en vanlig torr fläckborttagningsspray (dammsug upp dammet). Fukta inte tyghöljet direkt med rengöringsmedele eller fläckbortlagare (risk för inneslutning). Använd inte lösningsmedel för att rengöra tyget.

Följ tillverkarens instruktioner när du använder fläckborttagare.

1.4 Reparera

1.4.1 Skador som kräver reparation

Underhåll och reparationsarbete ska endasl utföras av kvalificerad kundservice. Underhåll/reparation krävs om enheten har skadats, om vätska har trängt in i enheten, om föremål har kommit in i enheten, om enheten har utsatts för regn eller fukt, när den slular fungera ordentligt eller har fallit ner.

1.4.2 För att minimera risken för elektriska stötar, brand, etc.

Ta inte bort skruvar, skydd eller delar av höljet.

EU-försäkran om överensstämmelse

Härmed förklarar Loewe Technology GmbH att radioutrustningstypen Loewe klang mr överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande internetadress: https://www.loewe.tv/int/support

Denna produkt kan användas i alla EU-länder.

Loew klang mr1, klang mr3, klang mr5

Huvudenhet komponenter | Anslutning av högtalaren | Grundläggande användning

På grund av 5 GHz-írekvensområdet för den in-byggda WLAN-modulen är användning i följande länder endast till åten i byggnader:

AT

FF

BG

CZ

DK

FF

FR

DF

S

IF

IT

EL

ES

CY

LV

LI

LT

LU

HU

MT

NL

PL

FT

RO

SL

SK

TR

F

SF

CH

SE

FR

2 Huvudenhetens kom- ponenter

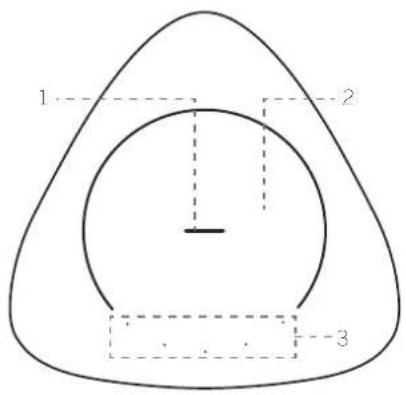

2.1 Övre panel

1 2 3

1. LED-mittknapp

LED-indikatortillständ	Status
Blå LED andas	Bluetooth-parnings-läge/paus/tyst
Blå LED är tänd Bluetooth-läge
Blågrön LED andas	WDAL2.0 par-ningsläge
Blågrön LED är tänd WDAL2.0-läge
Orange LED är tänd Flerrums-läge
Orange LED andas	Flerrums-läge ar pausat/tystat
Grön LED är tänd LINE IN-läge
Grön LED andas	LINE IN-lägear pausat
LED är släckt	Höglalaren är avstängd

1. Beröringskänstigt område

3.5 LED-knappar

2.2 Nedre panel

Ett magnetiskt lock är fäst vid högtalarens nedre del. Ta bort del här lockel för all få åtkomst till knapparna och märkningsetiketten. Sätt tillbaka lockel om du inle längre behöver komma ål knapparna.

1. USB-port - endast för programvaruuppdatering.
2. PARNING-knapp - för WDAL 2.0-parring.
3. WPS (Wi-Fi Protected Setup)-knapp/incikator - Ullöser Wi-Fi-inställningar för Play-Fi. Håll knappen intryckt i 3 sekunder för att aktivera WPS-lägot. Håll knappen intryckt i 8 sekunder för att aktivera AP-läget. I AP-läge återställs alla DTS Play-Fi / flerrums-inställningar.

LED-indikatortillständ	Status
LED långsamtpulserande	Wi-Fi-åtkomsl-punkt (AP) läge
LED blinkartvä gånger	Wi-Fi skyddat inställningsläge (WPS)
LED är tänd	Ansluten / parkoppling lyckades

1. LAN - anslut till routern via LAN-kabel.
2. LINE IN - anslut till ljudkällan via 3,5 mm ljudkabel.
3. AC IN - anslut lillett elektriskl utlag

3 Anslutning av högtalar- en

3.1 Anslutning av strömförsörjning

Obs

- Risk för produktskada! Kontrollera att nälspanningen motsvarar den spänning som är tryckt på märketiketten. Ta bort det magnotiska locket från den nedre delen för att hitta märketiketten.

Anslut nätkabeln till AC IN uttaget på din högta- lare och sedan till ett vägguttag.

När den är ansluten till strömmen startar högta- laren automatiskt. Du borde se lysdioden tändas högst upp.

3.2 Anslutning till Wi-Fi

AirPlay-inställning

Använd AirPlay för att ställa in Wi-Fi anslutningen på iOS-enhelen (iOS7 eller senare) och din högtalare.

1. Tryck och håll ner knappen WPS på nedre delon av din högtalare i 8 sekunder för att ullösa Wi-Fi-anslutningen tills höglalaren avger en andra ton och släpp sedan knappen.
2. Vänla lills Wi-Fi-lampindikatorn ändras från en snabb blinkning till en långsam puls. En långsam puls indikerar att högtalaren är på väg in Wi-Fi-inställningsläge.
3. Pädin iOS-enhet gå till Inställningar > Wi-Fi > välj nätverk [Play-Fi enhet (xxxxxx)]
4. Högtalaren känns igen automatiskt som Airplay-enhel. Peka på [Ställ in ny Air-Play-högtalare].
5. Peka på [Visa andra nätverk...] och välj ditt hemnatverk som du vill ansluta din högta- lare till.
6. Efter en lyckad Wi-Fi-anslutning slutar Wi-Fi-indikatorlampan att pulsera och förblir tänd. När du har konfigurerat den här produkten i ditt Wi-Fi-nätverk kan du styra den från vilken smartphone eller surfplatta som helst i samma nätverk.

Google Home-inställning

1. Ladda ner Google Home-appen på din mobila enhet.
2. iPhone/iPad endasl: Slå på din mobila enhets Bluetooth.
3. Tryck och håll nor knappen WPS på nedro delen av din högtalare i 8 sekunder för att utlösa Wi-Fi-anslutningen tills högtalaren avger en andra ton och släpp sedan knappen.
4. Vänta tills Wi-Fi-lampindikatorn ändras från en snabb blinkning till en långsam puls. En långsam puls indikerar att högtalaren är på väg in Wi-Fi-inställningsläge.
5. Öppna Google Home-appen.
6. Följ stegen för att ställa in din enhet.

Om du inte kan hitta stegen för att ställa in din högtalare:

• Långsl upp till vänster på Google l'home-appens startskärm poka på Lägg till + > Ställ in enhet > Ny enhet.
• Följ instälningssstegen.

WPS-läge

Om din router har Wi-Fi skyddad inställning (WPS) kan du ställa in anslutningen utan att ange ett lösenord.

1. Tryck och håll inne WPS knappen 3 sekunder. Du kommer att höra en ton och Wi-Fi-indikatorn blinkar två gånger kontinuerligt.

2. Tryck på WPS-knappen på routern. Knappen är vanligtvis märkt med WPS-logotypen.

Obs

• WPS är inte en standardfunktion i alla routrar. Om din router inte har WPS, följ standard Wi-Fi-inställningar.
• Tryck på WPS-knappen en gång om du vill lämna WPS-lågel, annars går del ur automatiskt efter 2 minuter.

3.3 LAN-kabelanslutning

Anslut din högtalare och router med Cat 5 LAN-kabel.

4 Grundläggande an- vändning

4.1 Volymkontroll

Svep nedifrån och upp på pekområdet för att öka volymen en gång.

Svop uppifrån och ner för att minska volymen en gång.

Svep nedifrån och upp och håll kvar fingret på pekområdel för all öka volymen kontinuerligt.

Svep uppifrån och ner och håll kvar fingrel på pekområdet för att minska volymen kontinuerligt.

4.2 Pausa / stäng av ljudet

Tryok på pekområdet en gång, spåret pausas eller stängs av beroende på den aktuella källan.

Wi-Fi/ferarum, Bluetooth - Paus

LINE IN, Internetradio – stäng av

Tryck igen för att återuppä uppspelningen eller slå på ljudet.

4.3 Byta spår

I Bluetooth- eller flerrumslåget, svep till höger / vänsler på pekområdet. för all byta till näsla / föregående spår.

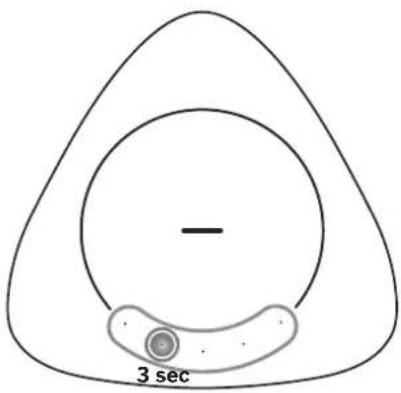

4.4 Favoriter

-3 sec

I Wi-Fi/flerrumsläge kan upp till 5 stationer eller spellstor sparas som favoriter. Tryck och håll en av knapparna längst ner i 3 sekunder. Nuvarande station eller spellista lagras på den här knappen. Alla 5 lysdioder lyser kort för att bekräfta att favoriterna har sparats.

För att hämta ett sparat spår eller en spellista, tryck helt enkelt på motsvarande lysdiod.

Obs:

- Knapparna där favoriterna lagras lyser i vitt.

5 Flerrumsanvändning

Denna högtalare kan användas som en del av högtalarinställningen för flora rum. Detta innobår all samma musik kan spelas från din högtalare och andra kompatibla högtalare samtidigt i hela ditt hern.

För att använda den här funktionen, se till att din högtalare och din smartphone / surfplatta finns i samma nätverk. Du kan använda Google Home, AirPlay 2 eller DTS Play-Fi-appen för att styra kompatibla högtalare i flera rum. Du kan sedan spela musiken på flera högtalare samtidigt, till-dela högtalare till olika grupper, styra volymen individuellt eller använda huvudvolymen för att ändra volymen på alla högtalare samtidigt.

5.1 Inbyggd Chromecast

Denna högtalare slöder Inbyggd Chromecast-funktion som låter dig sånda musik från Chromecast-kompatibla appar till din ljudenhel. För att använda den här funktionen, se till att din högtalare och din smartphone / surfplatta finns i samma nälverk. Börja spela musik på on Chromecast-aktivorad app och sånd den till din högtalare eller flerrumshöglalargrupp hell enkelt genom att peka på knappen (sänd) och välj din högtalare/grupp.

5.2 AirPlay 2

Om du har en iOS -enhet kan du använda AirPlay 2 för strömning i flera rum.

1. Anslut din iOS-enhel till samma Wi-Fi-nätverk som din högtalare.
2. Svep in i Kontrollcenter på din iOS-enhet och tryck på AirPlay 📷 ikonen inom musikkontrollen.
3. Från I stan över tillgångliga AirPlay-enheter valjer du din flerrumshögtalare genom att trycka på den tomma cirkeln bredvid dess namn. Om det finns flera AirPlay 2-aktiverade högtalare i samma nälverk kan du också välja dem.

5.3 DTS Play-Fi-appen

Ett annat alternativ för att spela musik med flerrumsfunktionen är att använda DTS PlayFi-appen.

Förutom de vanliga flerrumsfunktionerna, tillåter denna app programvaruuppdateringar till flerrumsfunktionen och även tillgång till internetradio.

1. Ladda ner och installera DTS Play-Fi-appen på din mobila enhet.
2. Anslut din mobila enhet till samma Wi-Fi-nätverk som din högtalare.
3. Starta DTS Play-Fi-appen.
4. Högtalaren kan utföra en programvvaruuppdatering. Första gången enheten ställs in kommer den att uppdateras till den senaste programvaran. Det kan ta några minuter för programvaran att uppdatera. Koppla inte ur högtalaren, stäng av enheten eller koppla bort USB minnet eller nätverket under uppdateringen. Dessa åtgårder kan potentiellt förstöra din högtalare!

5. Valj högtalare eller högtalargrupp i appen.

6. Välj en av de tillgängliga musikströmnings-tjänsterna och välj ett ljudspår. Uppspel-ningen startar från högtalaren eller högta-largruppen.

6 Bluetooth-funktion

Anslut din högtalare till en Bluetooth-enhet (t.ex. en iPad, iPhone, iPod touch, Android-telefon eller bärbar dator) via Bluetooth, och sedan kan du lyssna på ljudfiler som är lagrade på enhelen via din högtalare.

6.1 Para ihop med telefonen/surfplattan

Så här aktiverar du Bluetooth-parning när ingen Bluetooth-enhet är kopplad till högtalaren:

1. Tryck och håll fingret på det övre pekområdet i 3 sekunder för att aktivera Bluetooth-parning.

2. Lysdioden andas blått som bekräftelse.

Så här aktiverar du Bluetooth-parning för att para ihop ytterligare Bluetooth-enheter:

1. Tryck och håll fingret på det övre pekområdet i 3 sekunder för att aktivera Bluetooth-läge.

2. Tryck och håll fingret på det övre pekområdel i 3 sekunder igen för all aktivera Bluetooth-parningsläge. Lysdioden andas blått som bekräftelse.

Fortsättning av parningssteg:

1. Slå på Bluetooth på din telefon/surfplatta, sök efter och välj "Play-Fi-enhet (xxxxxx)" för att ansluta. Information om hur du aktiverar Bluetooth finns i telefonens/surfplattans användarhandbok.

2. Efter lyckad parning lyser den mittersta lysdioden blåll.

3. Välj och spela upp ljudfiler eller musik på din Bluetooth-enhel. Om ett samtal görs under uppspelning, pausas musiken. Når samtalet är avslutat återupptas uppspelningen.

6.2 Anslutning till en ihopparad enhet

1. Tryck och håll fingret på del övre pekområdel i 3 sekunder för att aktivera Bluetooth-läge.

2. Den tidigare parade telefonen/suriplattan ansluts automatiskt till högtalaren.

Obs

- Högtalaren förblir i parningsläge i endast 45 sekunder. Om ingen enhet har parats ihop med den under denna tid växlar den tillbaka till den senaste aktiva källan.

- Det maximala användningsområdet mellan din högtalare och en Bluetooth-enhet är cirka 10 meler.

- Kompatibilitet med alla Bluetooth-enheter kan inte garanteras.

7 Ansluter till WDAL2.0-kompatibelt ljudsystem

Om du äger ett Loewe-ljudsystem med WDAL2.0-funktion kan denna högtalare integreras i detta system och användas för att spela en av de tillgångliga ljudkanalerna. Upp till 5 högtalare och en subwoofer kan anslutas till WDAL2.0-ljudsystemet. En komplett uppsättning högtalare som är rätt installerade i ditt rum skapar ett akta surroundljud.

7.1 Parning till WDAL2.0-ljudsystemet

1. Tryck och håll nod knappen PAIRING på högtalarens undersida i 3 sekunder för att gå till WDAL2.0-parningsläge. Som bekräftelse kommer lysdioden på toppen att blinka blågrön. Högtalaren förblir i parningsläge i endast 45 sekunder.
2. Tryck på parningsknappen på dtt WDAL2.0-ljudsystem. För information om hur du aktiverar WDAL2.0-parning, se användarguiden för ljudsystemet. Eiter lyckad parning kommer högtalarens mittersta LED att vara fast blågrön.
3. Ställ in vilken ljudkanal högtalaren ska spela. Alternativ: Surround vänster, fram vänster, mitt, fram höger, surround höger. För att göra detta, Itryck och håll en av de fem knapparna på toppen av högtalaren. Varje knapp representerar olika kanaler.

SL - surround vänster kanal

FL - fram vänster kanal

C - mittkanal

FR - fram höger kanal

SR – surround höger kanal

1. Ställ WDAL2.0-ornkopplaren på ljudsystemet på "SMALL" för motsvarande kanal.. Se användarguiden för ljudsystemet för mer information.

Obs:

• Om parning och kanalval lyckades, slocknar lysdioderna på ovansidan om 10 sekunder.
• Om parning eller kanalval misslyckas återgår högtalaren till föregående källa.
• WDAL2.0-låget har högsta prioritel och det är inte möjligt att byta högtalaren till en annan källa om inte huvudljudsystemet är avstängt/i standby.
• När WDAL2.0 huvudljudsystemet är påslaget växlar den ihopparade högtalaren automatiskt till WDAL2.0-läge.
• Når högtalaren är i WDAL2.0-lage är det inte möjligt att ändra volymen eller stänga av ljudet med högtalaren. Detta kan endast göras med huvudljudsystemet.
• När WDAL2.0 är anslutet är högtalarons LED blågrön. Lysdioden slocknar dock efter 60 sekunder för att inte störa när du tittar på TV i ett mörkt rum. Med en enda pekning länds ljusel igen.

7.2 Byta ljudkanal

Om höglalaren redan är ihopparad via WDAL2.0 och du vill använda den för att spela en annan kanal, följ dessa stog:

1. Tryck på knappen PARNING button på nedre delen av höglalaren. Lysdioden på toppen lyser blågrön.
2. Lysdioden som representerar den aktuella kanalen tänds också.
3. Håll knappen som motsvarar den nya kanal- en intryckt i 3 sekunder.
4. Tidigare lysdiod släcks och ny kanallysdiod lyser.
5. Ställ WDAL2.0-omkopplaren på ljudsystemet på "SMALL" för motsvarande kanal..

8 Fabriksåterställning

Återställer enheten till standardinställningarna. Tryck och håll ned knapparna WPS och PARNING på högtalarens nedre del tills en ton hörs och alla lysdioder tänds. Högtalaren stängs sedan av och startar om. Vänta tills högtalaren slås på hell (fast vill ljus överst). Du kan nu säkert koppla bort högtalaren från elnätet.

Varning: Koppla inte bort högtalaren från elnätet innan den har startat upp helt efter fabriksåterställningsprocessen, annars kan du skada den!

9 Programvaruuppdatering

För att uppgradera din högtalares firmware:

Den senaste programvaran finns på:

www.loewe.tv/int/support

Följ installationsstegen i dokumentet som medföljer programvaran.

För att uppgradera flerrumsfunktionen på din högtalare:

1. Ladda ner och installera DTS Play-Fi-appen på din mobila enhet.
2. Anslut din högtalare till appen.
3. Om ny Play-Fi-programvara är tillgänglig, meddelar appen dig.
4. Följ instruktionerna i applikationen för att köra uppdateringen av flerrumsfunktionen.

Varning: Det kan ta några minuter för programvaran att uppdatera. Koppla inte ur högtalaren, stång av enhelen eller koppla bori USB-minnet eller nätverket under uppdateringen. Dessa åtgårder kan potentiellt förstöra din högtalare!

10 Spotify

Använd din telefon, surfplatta eller dator som fjärrkontroll för Spotify. Gå till spotify.com/connect för att lära dig hur.

11 Driftslägen

Jag vill använda högtalaren som en flerrums-högtalare tillsammans med musikströmningstjänster.

Anslut till Wi-Fi och para inte ihop med WDAL2.0-enhet

I det här läget fungerar högtalaren som en fristäende högtalare och du kan välja den med din favoritapp.

ECO-läge

I standard ECO-läge växlar högtalaren till stand-by-läge om inget ljud spelas på 15 minuter. För att slå på högtalaren igen måste du trycka på pekgränssnittet. I ECO-läge använder högtalaren så lite slröm som möjligl om del inle behövs. För att alltid ha högtalaren tillgänglig från appen, växla till läget "Fierrum".

Tryck och håll inne mittknappen i > 7 sekunder.

Gå in i flerrumsläge -> LED blinkar 5x rött

Gå in i Eco-släge -> LED blinkar 5x grönt

Flerrums-läge

I det här läget är högtalaren alltid på och tillgånglig för uppspelning från valfri källa. I del här läget har högtalaren en högre strömförbrukning. Efter 15 minuter utan uppspelning går högtalaren in i energisparläge och behåller full tillgånglighet. Detta indikeras av en nedtonad vit lysdioid. Om du vill återgå till ECO-läge kan du göra det genom att trycka på mittknappen igen i mer än 7 sekunder.

För att använda högtalaren som en satellithög talare som är ansluten till ett WDAL2.0 -ljud- system, utför en fabriksåterställning.

Hur skulle du vilja använda din produkt?

Jag vill använda högtalaren som en salellithögtalare ansluten till ett ljudsystem.

Para ihop med ett WDAL2.0-ljudsystem och anslut inte till Wi-Fi.

I det här läget är högtalaren ansluten till ett WDAL2.0-ljudsystem (t.ex. en flerrums-soundbar) och slås på och av med detta system.

WDAL-läge

För att strömma musik till högtalaren, välj WDAL2.0-ljudsystem i din favoritapp och satellithögtalaren spelar upp automatiskt i den här inställningen. Om ditt WDAL2.0-ljudsystem är en soundbar kanske du vill ställa in det i flerrumslåge, så det alltid är tillgångligt även när TV:n är avslängd (se din soundbars bruksanvisning). Flerrums funktionen för den här högtalaren är helt avslängd för all spara energi, minska radioutsläpp och förhindra att flera högtalare som är anslutna till ditt ljudsystem visas i appen.

För att aktivera flerrumsfunktionen och använda högtalaren som en fristående produkt, utför en fabriksåterställning.

Du kan placera klang mrl på möbler eller hy lor, men det finns också möjligheten att montera den på väggen.

Installationen får endast utföras av kvalificerad personal. Felaklig montering kan leda till allvarliga personskador och materiella skador. Det är installalörens ansvar all verifiera all väggen säkert kommer att stödja den totala belastningen från enheten och väggfästena.

Vid borming av håll i väggar är det viktigt att undvika kontakt med elektriska kablar och valleneller gasrör som finns inuti. Det rekommenderas därför att använda en kabeldetektor av hög kvalitet för lokalisering av dolda föremål. Borra bara i strukturer när du är säker på att det är säkert all göra del.

Om högta laren är väggmonterad har du inte tillgång till de nedre knapparna, så du måste göra nödvändiga anslutningar först.

Ytterligare verktyg och härdvara (ingår ej) krävs för installationen.

Se de sista sidorna i denna handbok för en il- lustration av vägginstallationen.

1. Kontrollera paketets innehåll noggrant innan installationen påbörjas. Följande väggmonteringsdelar levereras med din klang mrl:

Väggfäsle
■ Magnetiskt lock för väggfästet
- Nedre hölje för högtalaren
- Ix Skruv

1. Placca väggfästet på väggen och markera de Ivå hålens plats med en penna. Borra Ivå håli i väggen på de markerade platserna. Satt vid behov in en plugg (modflöljer oj) i varjo håli. Fäsl väggfästel på väggen med Ivå själygångande skruvar (modflöljer oj). Lossa den nedre skruven för nivåjustering - dra åt när du år klar.

Slutanvåndaren ansvarar för all välja rätt lyp av skruv och plugg beroende på väggtyp.

1. Placera det magnetiska locket på väggfästet så att det täcker skruvhuvudena.
2. Dra nätsladden och alla andra kablar genom hålet i hörnet på väggfästet.
3. Anslut dem till högtalaren.
4. Installera det nedre locket på högtalaren.
5. Fäst högtalaren på väggfäslet med den medföljande skruven.

Du kan slyra din höglalare med Assist Audio 1-ljärrkontrollen. Detta är ett vallritt tillbehör som kanske inte finns i förpackningen. Den kan levereras med andra Loewe-ljudprodukter.

Fjärrkontrollen är programmerad som standard för användning med ljudsystemet. Om du vill använda den med en flerrums-högtalare måste du programmera om den. Tryck på (Nattläge) och ▶hipela/Paus) samtidigt.

För att använda fjärrkontrollen med ljudsystemet igen, upprepa steget ovan eller byt ut batterierna.

LOEWE.

	Ljud av / Ljud på
	Slår på din högtalare eller växlar till standby-läge.
	Ingen funktion
	Ingen funktion
	Ingen funktion
	Ingen funktion
	Hoppa till föregående ljudspår i Bluetooth / PLAY-Fi-läge.
	Hoppa till nästa ljudspår i Bluetooth / PLAY-Fi-läge.Tryck och håll för all aktivera Bluetooth-läge.
	Spela upp/pausa ljudspår i Bluetooth / PLAY-Fi-läge.
	Sänker volymnivån.
	Ökar volymnivån.
	treble Justorar diskantnivån.
	bass Justerar basnivån.

14 Felsökning

I håndelse av ett enhetsfel rekommenderar vi alt du kontrollerar listan nedan innan du ringer till hjälplinjen.

Problem Möjlig orsak Åtgård/anmärkningar
Systemet svarar inte på pekplatta/knapptryckning	Ett programvarufel kan ha orsakat att enhelen slutat ta emot kommandon, och enheten måsto slarlas om genom all koppla bort den.	Koppla bort enheten från strömförsörjningen i några minuter och anslut den sodan igen.
Inget ljud från högtalaren.	a) Högtalaren har ljudet avstängt eller spåret är pausat.	a) Peka på touch-området en gång för att slå på ljudet eller återuppta uppspelningen.
	b) Ett programvarufel kan ha orsakat problemet.	b) Återställ enheten till fabriksinställningarna (se kapillel "Fabriksåterställning")
En Bluetooth-enhet kan inte ansluta till högtalaren.	a) Enheten stöder inte kompatibla profiler som krävs för högtalaren.	a) Endast enheter med Bluetooth-profil A2DP, AVRCP är kompatibla.
	b) Du har inte aktiverat enhetens Bluetooth-funktion.	b) För information om hur du aktiverar den här funktionen se enhelens användarhandbok.
	c) Din högtalare är redan ansluten till en annan Bluetooth-enhet.	c) Koppla bort den anslulna enheten och försök igen.
Ljuduppspelningskvaliteten på den anslutna Bluetooth-enheten är dålig.	Bluetooth-mottagningen är dålig. Flytta enheten närmare din högtalare eller ta bort hinder mellan enheten och din högtalare.
Wi-Fi-anslutning kan inte upprättas.	a) Wi-Fi-nälverkel kan vara otillgångligt.	a) Kontrollera tillgångligheten för WLAN-nätverket på routern.
	b) Wi-Fi-signalen är mycket svag. b) Placera Wi-Fi-routern närmare enheten.
	c) Du anger ett felaktigt lösenord. c) Se till att lösenordet är korrekt.
Del går inte all uppläcka den Play-Fi-stödda enhoten från appon.	Enhelen kan vara bortkopplad från Wi-Fi. Se till att enhelen är ansluten till Wi-Fi.
Det går inte att spela Play-Fi-musik.	a) Tjänst eller innehåll har avslutats.	a) Vissa nättjänster eller innehåll som är tillgångligt via enheten kanske inte är tillgångliga om tjänstieleverantören avslutar sin tjänst.
	b) Den första inställningen av din högtalare misslyckades.	b) Om den första inställningen inte lyckas stänger du DTS Play-Fi-applikationen. Starta om applikationen.
	c) Du har använl din högtalare tidigare som stereopar eller surroundljud i Play-Fi-appen.	c) Om högtalaren är inställd som stereopar eller surroundljud, måste den kopplas bort i appen innan den används.
Kan inte spela musik från Bluetooth/LINE IN/flerrums-källa	Högtalaren är i aktivt WDAL2.0-läge, som har högre prioritet än andra lägen	Du måste sätta huvudljudsystemet i standby-läge eller koppla bort högtalaren från WDAL2.0-nätverket (ställ motsvarande omkopplare på huvudljudsystemet till "AV").

Kassering

Kassering av använd elektrisk och elektronisk utrustning och batterier.

Den överkorsade soptunnan på produklen eller dess förpackning indikerar att denna produkt inte får behandlas som vanligt hushållsavfall, utan måsle returneras till en uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning och batterer. Genom att hjälpa till att korrekt kassera denna produkt skyddar du miljön och hälsan hos dina mecmänniskor. Felaktig eller inkorrekt kassering ävenlyrar miljö och hälsa. För mer information om återvinning av denna produkt, kontakta din lokala myndighet eller din kommunala avfallsanläggning.

Tekniska data

Loewe enhetstyp: klang mr1 klang mr3 klang mr5
Artikelnummer: 60604D10 60605D10 60606D10
Strömförsörjning: AC 100 V - 240 V ~ 50/60 Hz
Ljud utefekt: 15 W (RMS) 75W (RMS) 90 W (RMS)
Musikeffekt: 30 W 150W 180 W
Strömförbrukning i standby-läge:	0,3 W	0,3 W
Strömförbrukning i standby-läge i natverk:	4,0 W - 7,0 W	4,0 W - 7,0 W
Frekvensålergivning:	75 Hz - 20 kHz	41 Hz - 20 kHz
WLAN-standarder som stöds:	IEEE 802.11a/b/g/n/ac
WLAN effekt/frekvensområde:	Maximal effekt <100 mW vid 2400 - 2483,5 MHzMaximal effekt <100 mW vid 5150 - 5350 MHzMaximal effekt <100 mW vid 5470 - 5725 MHzMaximal effekt <100 mW vid 5725 - 5850 MHz
Bluetooth-version:	V4.2
Bluetooth effekt/frekvensområde:	Maximal effekt <10 mW vid 2402 - 2480 MHz
Bluetooth protokoll:	A2DP, AVRCP
Enhetens mått (B x H x D):	160 x 188 x 154 mm	196 x 321 x 187 mm
Enhetens vikt:	1,2 kg 3,2 kg	4,4 kg
Omgivningslemperaluri:	5°C - 35°C
Relativ fuktighet (ej kondenserande):	20 - 80 %

Kiitos

Den nyeste programvaren finner du på:

www.loewe.tv/int/support
