Tipo de produto	Alto-falante multiroom conectado
Marca	Loewe
Modelo	klang mr5
Alimentação	100 V-240 V CA, 50/60 Hz
Saída de áudio (RMS)	90 W
Consumo em reprodução	180 W
Consumo em espera	0,3 W
Consumo em espera de rede	4,0 W - 7,0 W
Resposta de frequência	41 Hz - 20 kHz
Padrões WLAN	IEEE 802.11a/b/g/n/ac
Versão Bluetooth	V4.2
Perfis Bluetooth	A2DP, AVRCP
Dimensões (L x A x P)	196 x 321 x 187 mm
Peso	4,4 kg
Temperatura ambiente	5 a 35 °C
Umidade relativa	20 - 80 % (sem condensação)
Funções principais	Streaming multiroom (AirPlay 2, Google Home, DTS Play-Fi), Bluetooth, Line-in, WDAL2.0, Chromecast integrado, controle tátil, favoritos
Manutenção e limpeza	Pano macio e úmido sem solvente; aspirador com escova macia para as grades
Segurança	Não exponha à água nem a chamas; não bloqueie a ventilação; desconecte antes de limpar
Reset de fábrica	Mantenha os botões WPS e PAIRING pressionados até ouvir o tom e todos os indicadores acenderem
Atualização de software	Via porta USB ou aplicativo DTS Play-Fi
Acessórios fornecidos	Cabo de alimentação, manual de instruções
Reparo	Confie a pessoal qualificado; não remova parafusos ou tampas

Perguntas frequentes - klang mr5 LOEWE

Como conectar o alto-falante ao Wi-Fi?

Pressione o botão WPS na parte inferior do alto-falante por 8 segundos até ouvir um segundo tom. O indicador Wi-Fi pisca lentamente. Use o aplicativo Google Home ou AirPlay para finalizar a configuração. Você também pode usar o modo WPS se seu roteador suportar.

Posso usar o alto-falante como caixa de som para uma soundbar Loewe?

Sim, graças à tecnologia WDAL2.0. Pressione o botão PAIRING por 3 segundos para entrar no modo de pareamento. Em seguida, pareie com seu sistema de áudio WDAL2.0 e selecione o canal de áudio desejado (frontal, surround, central).

Como ajustar o volume?

Use a área tátil na parte superior: deslize de baixo para cima para aumentar o volume, de cima para baixo para diminuir. Um deslize contínuo permite uma mudança contínua.

O que fazer se o alto-falante não responder?

Desconecte a alimentação por alguns minutos e reconecte. Se o problema persistir, realize um reset de fábrica mantendo os botões WPS e PAIRING pressionados até que todos os indicadores acendam e o alto-falante reinicie.

Como transmitir música do Spotify?

Use a função Spotify Connect: abra o Spotify no seu celular, tablet ou computador, selecione seu alto-falante como dispositivo de reprodução. Certifique-se de que o alto-falante está conectado à mesma rede Wi-Fi.

Posso instalar o alto-falante na parede?

A montagem na parede é possível com o suporte fornecido (para o modelo klang mr1; para o mr5, verifique a compatibilidade). A instalação deve ser feita por um profissional para garantir a segurança.

Como limpar o alto-falante?

Desconecte o aparelho. Use um pano macio, limpo e levemente úmido (sem solventes). Para as grades de tecido, aspire delicadamente com uma escova macia se necessário.

Como funciona o modo multiroom?

O alto-falante pode ser integrado a um sistema multiroom via AirPlay 2, Google Home ou DTS Play-Fi. Conecte-o à mesma rede Wi-Fi que suas outras caixas de som compatíveis e use o aplicativo correspondente para agrupá-las.

O que significa a cor do indicador central?

Azul piscando: pareamento Bluetooth. Azul fixo: modo Bluetooth. Azul esverdeado piscando: pareamento WDAL2.0. Laranja fixo: modo multiroom. Verde fixo: modo Line-in. Apagado: alto-falante desligado.

Como atualizar o software do alto-falante?

Baixe a versão mais recente do site da Loewe e instale via porta USB, ou use o aplicativo DTS Play-Fi que detecta e instala automaticamente as atualizações da função multiroom.

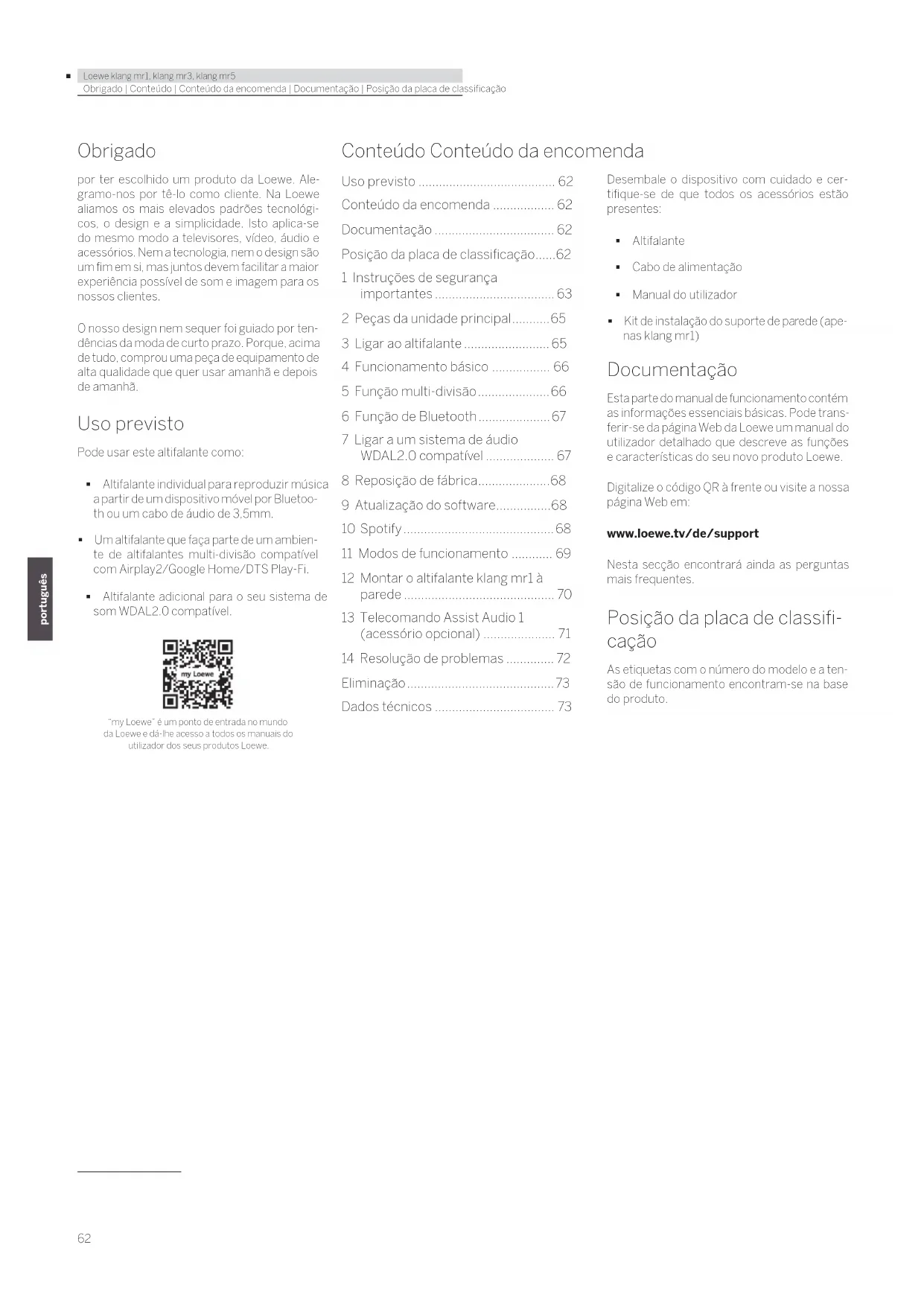

MANUAL DE UTILIZADOR klang mr5 LOEWE

Guia exaustivo do utilizador

por ter escolhido um produto da Loewe. Ale-gramo-nos por tê-lo como cliente. Na Loewe alíamos os mais elevados padrões tecnológicos, o design e a simplicidade. Isto aplica-se do mesmo modo a televisores, vídeo, áudio e acessórios. Nem a tecnologia, nem o design são um fim em si, mas juntos devem facilitar a maior experiência possível de som e imagem para os nossos clientes.

O nosso design nem sequer foi guiado por lendências da moda de curto prazo. Porque, acima de tudo, comprou uma peça de equipamento de alta qualidade que quer usar amanhã e depois do amanhã.

Uso previsto

Pode usar este altifalante como:

• Altifalante individual para reproduzir música a partir de um dispositivo móvel por Bluetooth ou um cabo de áudio de 3,5mm.
  Um allifalante que faça parte de um ambiente de altifalantes multi-divisão compatível com Airplay2/Google Homo/DTS Play-Fi.
• Altifalante adicional para o seu sistema de som WDAL2.0 compatível.

"my Loewe" é um ponto de entrada no mundo da loewe e dá-lhe acesso a locos os manuais do utilizador dos seus produtos loewe.

Conteúdo Conteúdo da encomenda

Uso previsto 62

Conteúdo da encomenda 62

Documentação 62

Posição da placa de classificação.....62

1 Instruções de segurança importantes ....63
2 Peças da unidade principal......65
3 Ligar ao altifalante....65
4 Funcionamento básico ...... 66
5 Função multi-divisão....66
6 Função de Bluetooth....67
7 Ligar a um sistema de áudio WDAL2.0 compatível ....67
8 Reposição de fábrica....68
9 Atualização do software....68
10 Spotify....68
11 Modos de funcionamento ..... 69
12 Montar o altifalante klang mr1 à parede 70

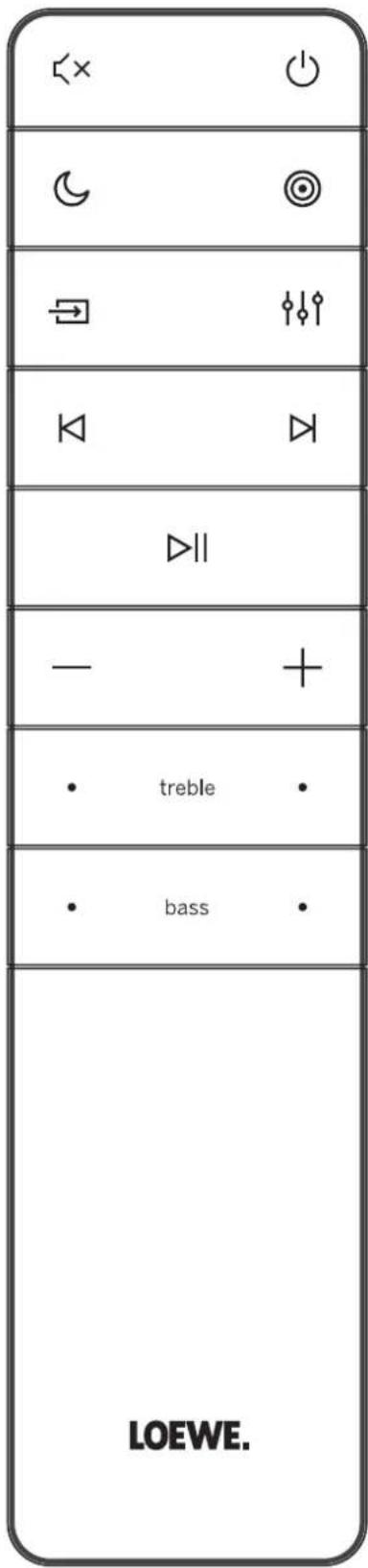

13 Telecomando Assist Audio 1 (acessório opcional)....71
14 Resolução de problemas....72
Eliminação....73
Dados técnicos 73

Desembale o dispositivo com cuidado e certifique se de que todos os acessórios estão presentes:

• Altifalante
• Cabo de alimentação
  ■ Manual do utilizador

- Kit de instalação do suporte de parede (apenas klang mr1)

Documentação

Esla parle do manual de funcionamento contém as informações essenciais básicas. Pode transferir-se da página Web da Loewe um manual do utilizador del aíhado que descreve as funções e características do seu novo produto Loewe.

Nesta secção encontrará ainda as perguntas mais frequentes.

Posição da placa de classificação

As etiquetas com o número do modelo e a tensão de funcionamento encontram-se na base do produto.

1 Instruções de

segurança importantes

Atenção: Leia com atenção esta página para garantir o funcionamento seguro do dispositivo.

Ao usar o produto, siga todas as instruções de segurança e funcionamento.

Dove manter as instruções de segurança e funcionamento para referência futura.

Deve seguir rigorosamente todos os avisos fornecidos no produto e listados nas instruções de funcionamento.

Explicação dos símbolos

Equipamento com isolamento duplo (Classe II). Este electrodoméstico foi projetado de modo a não exigir uma ligação à terra de segurança.

Este símbolo indica os riscos provocados por alta voltagem.

Este símbolo serve para a ertar o utilizador para outros riscos mais específicos.

Este símbolo indica perigos provocados pelo aparecimento de fogo.

1.1 Instalação

1.1.1 Colocação

Coloque a unidade numa superfície plana estávol.

Não coloque a unidade perto de campos magnéticos forles.

Para garantir um desempenho acústico ideal e um posicionamento seguro do cabo, coloque a unidade a pelo menos 5 cm de distância da parede.

1.1.2 Cabos

Coloque o altifalante e os cabos de alimentação de modo a não serem danificados. O cabo de alimentação não pode ser dobrado ou colocado sobre superfícies afiadas, sobre ou exposo a químicos. Um cabo de alimentação com isolamento danificado pode provocar choque elétrico e consiste num risco do incêndio. Assim, deve ser mudado antes da unidade voltar a ser usada.

1.1.3 Não use este dispositivo perto de água

O dispositivo não deve nunca ficar ex-posto a gotas de água ou salpicos como os que ocorrem perto de uma banheira, bacia hidrográfica, lava-loiças, máquina de lavar loiça, cave molhada ou piscina. Nunca coloque recipientes com líquides, como vasos de flores, sobre o dispositivo.

1.1.4 Ventilação

As ranhuras e aborturas na estrutura servem para ventilar o dispositivo, para garantir um funcionamento fiável deste e para protegê-lo do sobreaquocimento. Instale o dispositivo segundo as instruções do produtor. Nunca bloqueie a ventilação colocando o dispositivo numa cama, sofã, tapete ou superfícios macias semolhantes. Este dispositivo não deve ser instalado numa prateleira ou num roupeiro embutido, a menos que se garanta uma ventilação adequada.

1.1.5 Calor

Não instale o dispositivo perlo de superfícies quentes, como aquecedores, ventiladores, fornos ou outros dispositivos que possam estar quentes. Nunca coloque objetos com fogo aberto, como velas ou lampiões, per lo do dispositivo.

1.1.6 Acessórios

Use apenas os acessórios especificados pelo produtor

1.2 Utilização

1.2.1 Sobrecarga

Nunca sobrecarregue a tomada elétrica, o cabo de alimentação ou tomadas múltiplas. Caso contrário, pode ocorrer o risco de incêndio ou choque elétrico.

1.2.2 Trovoada

Durante trovoadas e se não for usado durante muito tempo, o dispositivo deve ser desligado da tomada.

1.2.3 Penetração de material estranho e líquido

Tenha cuidado para não deixar entrar material estranho ou líquido neste dispositivo através dos furos de ventilação. Caso contrário, estos podem entrar em contacto com peças de alta voltagem ou provocar um curto circuito, provocando um incóndio ou choque elétrico. Nunca derrame líquidos de nenhuma espécie neste dispositivo.

1.2.4 Riscos associados ao volume elevado

Este dispositivo não foi projetado para se ouvir com auscultadores. Para evitar eventuais danos auditivos, não oiga com volume elevado durante períodos prolongados.

1.2.5 Desligar da corrente

O botão de desligar não desliga totalmente a fonte de alimentação da corrente. Para desligar totalmente o dispositivo da corrente, retire o cabo de alimentação da tomada.

A tomada deve estar facilmente acessível para que a unidade possa ser desligada da corrente em qualquer momento.

1.3 Manutenção

Dosliguo a ficha de alimentação dos-le dispositivo da tomada antes de o limpar. Limpe os altifalantes apenas com um pano suave, húmido, limpo e de cor neutra, sem quaisquer agentes agressivos ou abrasivos. As grades do altifalante estão revestidas de tecido. Devido à carga eletrostática pode haver acumulação de pó na cobertura do altifalante. Pode removê-lo usando com cuidado um aspirador com uma escova suave na ponta, se necessário.

Caso haja sujidade ou nódoas:

Humedeça um pano suave de cor neutra com detergente ou um anti-nódoas normal e esfregue delicadamente a nódoa. Pode também tralar a mancha/nódoa diretamente com um spray anti-nódoas seco normal (aspirar o pó). Não humedeça diretamente a cobertura de tecido com detergente ou anti-nódoas (risco de incruslação). Não use renhuns solventes para limpar o tecido.

Siga as instruções do produtor quando usar anti-nódoas.

1.4 Reparação

1.4.1 Danos que exigem reparação

Os trabalhos de manutenção e reparação devem ser realizados apenas por um técnico qualificado. Será necessário fazer manutenção/reparar o dispositivo caso este tenha sido danificado, tenha entrado líquido no dispositivo, tenham entrado objetos para dentro do dispositivo, tenha sido exposto a chuva ou humidade, quando deixe de funcionar devidamente ou tenha caído.

1.4.2 Para minimizar o risco de choque elétrico, incêndio, etc.

Não retire os parafusos, as coberturas ou peças da estrutura.

Declaração de Conformidade UE

A Loewe Technology GmbH declara por este meio que o equipamento de rádio de lipo Loewe klang mr encontra-se em conformidade com a Diretiva 2014/53/UE. O texto completo da declaração de conformidade UE encontra-se disponível no seguinte endereço da Internet: https://www.loewe.tv/int/support

Este produto pode ser usado em todos os estados membro da UE.

Devido ao alcance de frequência de 5 GHz do módulo de WLAN incorporado, só é permitida a utilização dentro de edifícios nos seguintes países:

AT

BL

BG

CZ

D

LE

R

DL

S

LT

EL

ES

CY

LV

LI

LT

LU

HU

MT

NL

PL

I

RO

SL

SK

IR

H

SL

CH

UK

HR

2 Peças da unidade principal

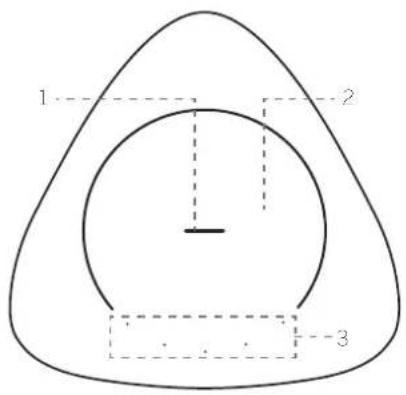

2.1 Painel do topo

1 2 3

1. Botão central LED

Estado do indicador LED	Estado
Luz azul a piscar	Modo de emparelha-mento de Bluoto-th/pausa/silenciado
Luz azul ligada Modo Bluetooth
Luz verde-azu-lada a piscar	Modo de emparelha-mento de WDAL2.0
Luz verde azu-lada ligada	Modo WDAL2.0
Luz laranja ligada Modo multi-divisão
Luz laranja a piscar	Modo multi-divisão em pausa/silenciado
Luz verde ligada Modo LINE IN
Luz verde a piscar	Modo LINE IN em pausa
Luz desligada	O altifalante está desligado

1. Área sensível ao toque
2. 5 botões 5 LED

2.2 Painel da base

Há uma cobertura magnética presa à base do altifalanle. Remova esla cobertura para aceder aos botões e à placa de classificação. Volte a colocar a cobertura quando já não proisar de aceder aos botões.

1. Porta USB - apenas para atualizações de software.
2. Botão PAIRING (emparelhar) - para emparelhar WDAL 2.0.
3. Botão/indicador WPS (Wi-Fi Protected Setup) - Aciona a definição do Wi-Fi para Play-Fi. Carregue e mantenha o botão durante 3 segundos para ativar o modo WPS. Carregue e mantenha o botão durante 8 segundos para ativar o modo PA. No modo PA são recuperadas todas as definições de DTS. Play-Fi / Multi-divisão.

Estado do indicador LED	Estado
Luz LED a piscar lentamente.	Modo do ponto de acesso Wi-Fi (PA)
A luz LED pisca duas vezes	Modo de definição protogida do Wi-Fi (WPS)
A luz LED está ligada	Ligado / empare-lhado com sucesso

1. LAN - liga ao router através do cabo LAN.
2. LINE IN - liga à fonte de áudio através do cabo de áudio de 3,5mm.
3. AC IN - liga a uma tomada elétrica.

3 Ligar ao altifalante

- Risco de danos no produto! Certifique se de que a tensão de alimentação corresponde à tensão impressa na placa de classificação. Remova a cobertura magnética da base para ver a placa de classificação.

Ligue o cabo de alimentação à tomada AC IN do altifalante e depois à tomada de alimentação.

Quando estiver ligado à corrente, o altifalante iniciar-se-á automaticamente. Verá a luz acender-se no cimo.

3.2 Ligação ao Wi-Fi

Definir o AirPlay

Use o AirPlay para definir a ligação Wi-Fi de um dispositivo iOS (iOS7 ou posterior) e o altifa-lante.

1. Carregue e mantenha o botão WPS situado na base do altifalante durante 8 segundos para acionar a ligação Wi-Fi, até o altifalante emitir um segundo toque e então solte o botão.
2. Espere até a luz indicadora de Wi-Fi mudar de um piscar rápido para um pulsar lento. Um pulsar lento indica que o altifalante está a entrar no modo de definição de Wi-Fi.
3. No seu dispositivo iOS entre em Definições > Wi-Fi > selecionar rede [dispositivo Play-Fi (xxxxxx)]
4. O altifalante será automaticamente reconhecido como um dispositivo Airplay. Toque em [Definir novo altifalante AirPlay].
5. Toque em [Apresentar outras redes...] e selecione a sua rede doméstica à qual deseja ligar o altifalante.
6. Depois de seligar ao Wi-Fi com sucesso, aluz indicadora de Wi-Fi deixará de pulsar e ficará fixa. Depois de definir este prouduto na sua rede Wi-Fi, pode controlá-lo a partir de qualquer smartphone ou tablet da mesma rede.

Definir o Google Home

1. Faça download da aplicação Google Home no seu dispositivo móvel.
2. Apenas iPhone/iPad: Ligue o Bluetooth do seu dispositivo móvel.
3. Carregue e mantenha o botão WPS situado na base do altifalante durante 8 segundos para acionar a ligação Wi-Fi, até o altifalante emitir um segundo toque o então solte o bolão.
4. Espere até a luz indicadora de Wi-Fi mudar de um piscar rápido para um pulsar lento. Um pulsar lento indica que o altifalante está a entrar no modo de definição de Wi-Fi.
5. Abra a aplicação Google Home.
6. Siga os passos para definir o seu dispositivo.

Se não encontrar os passos para definir o altifalante:

• No canto superior esquerdo do ecrã da aplicação Google Home toque em Adicionar + > Definir dispositivo > Novo dispositivo.
• Siga os passos da definição.

Modo WPS

Se o router t/ver configuração protegida de Wi-Fi (WPS), pode configurar a definição sem introduzir uma senna.

1. Carregue e mantenha o botão WPS durante 3 segundos. Irá ouvir um som e a luz indicadora de Wi-Fi irá piscar duas vezes de forma contínua.
2. Carregue no botão WPS do router. Normalmente o botão está marcado com o logo WPS.

Nota

• O WPS não é uma característica padrão de todos os routers. Se o seu router não tiver WPS, siga a configuração padrão do Wi-Fi.
• Carregue uma vez no botão WPS, se quiser sair do modo WPS ou este encerrar-se-á automaticamente ao fim de 2 minutos.

3.3 Ligação por cabo LAN

Ligue o seu altifalante e o router com um cabo Cat 5 LAN.

4 Funcionamento básico

4.1 Controlo do volume

Deslize de baixo para cima na zona tátil para aumentar uma vez o volume.

Deslize de cima para baixo para reduzir uma vez o volume.

Deslize de baixo para cima e manterha o dedo na zona tátil para aumentar o volume continua-mente.

Deslize de cima para baixo e mantenha o dedo na zona tátil para reduzir o volume continua-mente.

4.2 Pausa / Silenciar

Toque na zona tátil uma vez, a faixa entrará em pausa ou será silenciada, dependendo da fonte atual.

Wi-Fi/multi-divisão, Bluetooth - Pausa

LINE IN. Rádio Internet - Silenciar

Volte a tocar na zona tátil para retornar a reprodução ou repor o som.

4.3 Mudar de faixa

No modo de Bluetooth ou multi-divisão, deslize da direita / esquerda na zona látil para mudar para a faixa seguinte / anterior.

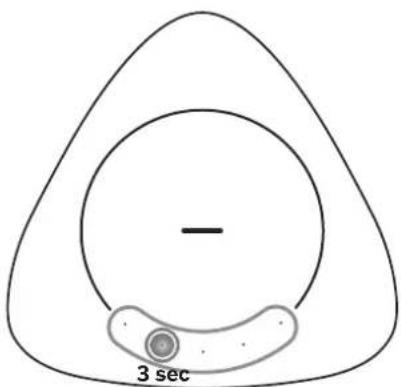

4.4 Favoritos

-3 sec

No modo Wi-Fi/multi-divisão podem guardar-se até 5 estações ou listas de reprodução favoritas. Toque e mantenha um dos bolões da base durante 3 segundos. A estação ou lista de reprodução atual será guardada nesse botão. Todas as 5 luzes acender-se-ão rapidamente para confirmar que os favoritos foram guardados com sucesso.

Para abrir uma faixa ou lista de reprodução guardada, basta tocar na luz correspondente.

Nota:

- Os bolões onde estão guardados os favori- tos são de cor branca.

5 Função multi-divisão

Este altifalante pode ser usado como parte de uma configuração de altifalantes multi-divisão. Islo significa que a mesma música pode ser reproduzida a partir do seu altifalante e do outros altifalantes compatíveis em simultâneo por toda a sua casa.

Para usar esta opção certifique-se de que o seu altifalante e o smartphone / tablet estão na mesma rede. Pode usar a aplicação Google Home, AirPlay 2 ou DTS Play-Fi para controlar os altifalantes compatíveis com o multi-divisão. Depois pode reproduzir a música em diversos altifalantes em simultâneo, atribuir altifalantes a diferentes grupos, controlar o volume individualmente ou usar o volume principal para alterar o volume em todos os altifalantes ao mesmo tempo.

5.1 Chromecast incorporado

Este altifalante suporta a opção de Chromecast incorporado que lhe permite transmitir música de aplicações compatíveis com Chromecast para o seu dispositivo áudio. Para usar esta opção certifique-se do que o seu altifalante e o smarl phone / tablel estão na mesma rede. Comece a reproduzir música numa aplicação com Chromecast ativado e transmita-a para o seu altifalante ou grupo de altifalantes multi-divisão simplesmente tocando no botão (transmitir) e selecionando o altifalante/grupo.

5.2 AirPlay 2

Se liver um dispositivo iOS pode usar o AirPlay 2 para a transmissão multi-divisão.

1. Ligue o seu dispositivo iOS à mesma rede Wi-Fi do seu altifalante.
2. Desize para o Centro de Controlo do seu dispositivo iOS e toque no ícone AirPlay dentro do controlo de música.
3. Da lista de dispositivos AirPlay disponíveis selecione o altifalante multi-divisão locando no círculo vazio ao lado do nome deste. Se houver vários altifalantes com AirPlay 2 ativado na mesma rede, pode também selecioná-los.

5.3 Aplicação DTS Play-Fi

Outra coção para reproduzir música com a função multi-divisão é usar a aplicação DTS Play-Fi.

Além das funções tradicionais multi-divisão, esta aplicação permite atualizar o software na função multi-divisão e também acoder à récio Internet.

1. Transfira e instale a aplicação DTS Play-Fi para o seu dispositivo móvel.
2. Ligue o seu dispositivo móvel à mesma rede que o altifalante.

3. Abra a aplicação DTS Play-Fi.

4. O altifalante pode efetuar uma atualização de software. Da primeira vez que o dispositivo for configurado será atualizado para a versão mais recente do software. O software pode demorar alguns minutos até ser atualizado. Durante a atualização não desligue o altifalante da tomada, não desligue o dispositivo nem desligue a memória USB ou a rede. Estas ações podem eventualmente destruir o altifalante!

5. Na aplicação selecione o altifalante ou o grupo de altifalantes.
6. Seleccione um dos serviços de transmissão de música disponíveis e escolha uma faixa de áudio. A reprodução inicia-se a partir do altifalante ou grupo de altifalantes.

6 Função de Bluetooth

Ligue a barra de som a um dispositivo com Bluetooth (como um iPad, iPhone, iPod touch, telefone Android phone ou computador) através do Bluetooth e depois poderá ouvir ficheiros de áudio armazenados no dispositivo através do altifalante.

6.1 Emparelhar com o telefone/tablet

Para ativar o emparelhamento Bluetooth quando não houver nenhum dispositivo com Bluetooth emparelhado com o altifalante:

1. Toque e mantenha o dedo na parte de cima da zona tátil durante 3 segundos para entrar no emparelhamento de Bluetooth.
2. A luz irá piscar a azul como confirmação.

Para ativar o emparelhamento Bluetooth para emparelhar um dispositivo com Bluetooth adicional:

1. Toque e mantenha o dedo na parte de cima da zona tátil durante 3 segundos para entrar no modo de Bluetooth.
2. Toque e mantenha o dedo na parte de cima da zona tátil durante 3 segundos outra vez para entrar no modo de emparelhamento de Bluetooth. A luz irá piscar a azul como confirmação.

Continuação dos passos de emparelhamento:

1. Ligue o Bluetooth no seu telemóvel/tablet, procure e selecione "Dispositivo Play-Fi (xxxxxx)" para ligar. Para informações sobre como ativar o Bluetooth, veja o guia do utilizador do seu telemóvel/tablet.
2. Depois de emparelhar com sucesso, a luz central ficará azul.
3. Selecione e reproduza ficheiros de áudio ou de música no seu dispositivo com Bluetooth. Se for feito um telefonema durante a reprodução, a música para. Quando o telefonema terminar, a reprodução é retomada.

6.2 Ligar a um dispositivo emparelhado

1. Toque e mantenha o dedo na parte de cima da zona tátil durante 3 segundos para entrar no modo de Bluetooth.
2. O telemóvel/tablet emparelhado anteriormente será automaticamente ligado ao altifalante.

Nota

• O altifalante fica no modo emparelhado apenas durante 45 segundos. Se nenhum dispositivo for emparelhado durante este tempo, este vollará à última fonte aliva.
• O alcance máximo do funcionamento entre o altifalante e um dispositivo com Bluetooth é de aproximadamente 10 metros.
• A compatibilidade com todos os dispositivos com Bluetooth não é garantida.

7 Ligar a um sistema de áudio WDAL2.0 compatível

Se tiver um sistema de áudio Loewe com função WDAL2.0, este altifalante pode ser integrado neste sistema e este será usado para reproduzir um dos canais de áudio disponíveis. Podem ligar-se até 5 altifalantes e um subwoofer ao sistema de áudio WDAL2.0. Um autêntico conjunto de altifalantes devidamente colocados na sua divisão irão criar um som verdadeiramente surround.

7.1 Emparelhar o sistema de áudio WDAL2.0

1. Carregue e mantenha o botão PAIRING (emparelhar) na base do altifalante durante 3 segundos para entrar no modo de emparelhamento WDAL2.0. Como confirmação, a luz no cimo irá piscar a verde-azulado. O altifalante fica no modo emparelhado apenas durante 45 segundos.
2. Carregue no botão de emparelhar no seu sistema de áudio WDAL2.0. Para mais informações sobre como ativar o emparelhamento WDAL2.0, veja o guia do utilizador do sistema de áudio. Depois de emparelhar com sucesso, a luz central do altifalante ficará verde-azulada fixa.
3. Defina o canal de áudio que deve ser reproduzido pelo altifalante. Ópções: Surround esquerdo, frente esquerdo, centro, frente direito, surround direito. Para o fazer, carregue e mantenha um dos 5 botões no cimo do altifalante. Cada botão representa um canal diferente.

FL - canal frente esquerdo

C - canal central

FR - canal frente direito

SR - canal surround direito

1. Defina o bolão WDAL2.0 do sistema de áudio para "SMALL" para o canal correspondente. Veja o guia do utilizador do sistema para mais informações.

Nota:

- Se o emparelhamento e a seleção do canal foram bem sucedidos, as luzes no topo desligar-se-ão em 10 segundos.

- Se o emparelhamento ou a seleção do canal falharem, o allifalante regressará à fonte anterior.

- O modo WDAL2.0 tem a prioridade mais alta e não é possível mudar o altifalante para outra fonte, a não ser que o sistema de áudio principal seja desligado ou fique em espera (slandby).

- Quando o sistema de áudio principal WDAL2.0 for ligado, o altifalante emparelhado muda automaticamente para o modo WDAL2.0.

- Quando o altifalante está no modo WDAL2.0, não é possível alterar o volume ou silenciar o som com o altifalante. Isto apenas pode ser feito usando o sistema de áudio principal.

- Quando o WDAL2.0 for ligado, a luz do altifalante fica verde azulada. No entanto, a luz desliga-se ao fim de 60 segundos para não perlurbar quando estiver a ver televisão numa divisão escura. As luzes voltam a ligar-se com um simples toque.

7.2 Mudar o canal de áudio

Se o altifalante já estiver emparelhado através de WDAL2.0 e quiser usá-lo para reproduzir outro canal, siga estes passos:

1. Carregue no botão PAIRING (emparelhar) na base do altifalante. A luz no topo fica verde-azulada.

2. A luz que representa o canal atual também se acende.

3. Carregue e mantenha o botão correspondente ao novo canal durante 3 segundos.
4. A luz anterior desliga-se e o acende-se a do novo canal.
5. Defina o botão WDAL2.0 do sistema de áudio para "SMALL" para o canal correspondente

8 Reposição de fábrica

Ropõe o dispositivo com as definições padrão. Carregue e mantenha os botões WPS e PAIRING na base da unidade do altifalante até se ouvir um som e todas as luzes se acenderem. O altifalante irá ligar-se e reiniciar-se. Espere até o altifalante ficar completamente ligado (luz branca fixa em cima). Agora pode desligar o altifalante da corrente de forma segura.

Atenção: Não desligue o altifalante da corrente antes de estar totalmente ligado depois do processo de reposição de fábrica, caso contrário pode danificá-lo!

9 Atualização do software

Para atualizar o firmware do altifalante:

O software mais recente pode ser encontrado cm:

Siga os passos de instalação no documento fornecido com o software.

Para atualizar a função multi-divisão do seu altifalante:

1. Transfira e instale a aplicação DTS Play-Fi para o seu dispositivo móvel.
2. Ligue o altifalante à aplicação.
3. Se houver software Play-Fi novo disponível, a aplicação notificá-lo-á.
4. Siga as instruções na aplicação para abrir a função de atualização multi-divisão.

Atenção: O software pode demorar alguns minutos até ser atualizado. Durante a atualização não desligue o altifalante da tomada, não desligue o dispositivo nem desligue a memória USB ou a rede. Estas ações podem eventualmente destruir o altifalante!

10 Spotify

Use o seu telefone, tablet ou computador como telecomando do Spotify. Entre em spolify.com/connect para saber como.

11 Modos de funcionamento

Quero usar o altifalante como altifalante multi-divisão com serviços de transmissão de música.

Ligue ao Wi-Fi e não emparelhe com um dispositivo WDAL2.0

Neste modo, o altifa ante funciona como altifalante individual e pode selecioná-lo usando a sua aplicação preferida.

Modo ECO

No modo ECO padrão, o altifalante muda para o modo standby (espera) quando não é reproduzido nenínum som durante 15 minutos. Para vollar a ligar o altifalante terá de locar no interface tátil. No modo ECO, o altifalante irá usar o mínimo de energia possível, caso não seja necessário. Para ter o altifalante sempre disponível a partir da aplicação, mude para o modo "Multi-divisão".

Toque e mantenha o botão central durante > 7 seg Entre no modo multi-divisão -> a luz pisca 5x a vermelho Entre no modo Eco -> a luz pisca 5x a verde

Modo multi-divisão

Neste modo, o altifalante estará sempre ligado e disponível para reproduzir a partir de qualquer fonte. Neste modo, o altifalante tem um consumo energético maior.

Ao fim de 15 minutos sem reproduzir, o altifalante entra no modo de poupança de energia ao mesmo tempo que mantém a disponibilidade total. Isto é indicado por uma luz branca fraca. Se desejar regressar ao modo ECO, poderá fazô-lo carrogando novamente no botão central durante mais de 7 segundos.

Para usar o altila ante como atifalante satélite ligado a um sistema de áud o WDAL2.0, faça uma reposição de fábrica.

Como gostaria de usar o seu produto?

Quero usar o altifalante como altifalante satélite ligado a um sistema de áudio.

Emparelhe com um sistema de áudio WDAL2.0 e não ligue ao Wi-Fi.

Neste modo, o atifalante está ligado a um sistema de áudio WDAL2.0 (por ex., uma barra de som multi-divisão) e liga-se e desliga-se com este sistema.

Modo WDAL

Para reproduzir música no altifalante, selecione o sistema de áudio WDAL2.0 na sua aplicação preferida e o altifalante satélite irá reproduzir automaticamente nesta definição. Se o seu sistema de áudio WDAL2.0 for uma barra de som, poderá querer defini-lo no modo multi-divisão para que esteja sempre disponível, mesmo quando o televisor estiver desligado (ver manual da barra de som). A função multi-divisão deste altifalante é totalmente desligada para poupar energia, reduzir as emissões de rádio e evitar que vários altifalantes ligados ao sistema de áudio apareçam na aplicação.

Para alivar a função multi-divisão e usar o allifalante como produto independente faça uma reposição de fábrica.

12 Montar o altifalante klang mr1 à parede

Pode colocar o klang mr1 em móveis ou prateleiras, mas há também a opção de o montar à parede.

A instalação lem de ser efetuada apenas por pessoal qualificado. A montagem incorreta pode provocar lesões pessoas graves e danos na propriedade. É da responsabilidade do instalador verificar se a parede irá suportar com segurança o peso da unidade e do suporte de parede.

Quando lizer furos em paredes é essencial evitar o contacto com cabos elétricos e canos de água ou gás no interior deslas. Recomenda-se a utilização de um detetor de fios de alta tensão de boa qualidade e um localizador de objetos escondidos. Fure apenas estruturas quando tiver a certeza de que é seguro fazô-lo.

Se o altifalante estiver montado à parede, não terá acesso aos botões da base, pelo que terá de fazer as ligações necessárias antes disso.

É necessária a utilização de ferramentas e hardware adicionais (não incluídos) para a instalação.

Veja nas últimas páginas deste manual uma ilustração da instalação à parede.

1. Verifique com cuidado o conteúdo da embalagem antes de iniciar a instalação. As seguintes peças para montar à parede são fornecidas com o seu klang mrl:

2. Suporte de parede

3. Cobertura magnética para o suporte de parode
   ■ Cobertura da base do altifalante

4. 1x parafuso

5. Coloque o suporte de parede na parede e marque os locais dos dois furos com um lápis. Faça dois furos na parede nos locais marcados. Se necessário, insira uma bucha (não fornecida) em cada furo. Prenda o suporte de parede à parede com dois parafusos com rosca cortante (não fornecidos). Solte o parafuso inferior para ajustar o nível - aperte quando tiver terminado.

O utilizador final é responsável por selecionar o tipo correto de parafuso e de bucha, dependendo do lipo de parede.

1. Coloque a cobertura magnética no suporte de parede para que tape a cabeça dos parafusos.

2. Passe o cabo de alimentação e todos os outros cabos pelo furo no canto do suporte de parede.

3. Ligue-os ao altifalante.

4. Instale a cobertura da base no altifalante.
5. Prenda o altifalante ao suporte de parede com os parafusos fornecidos.

①

13 Telecomando Assist Audio 1 (acessório opcional)

Pode controlar o seu altifalante com o telecomando Assist Audio 1. Este acessório é opcional e pode não estar disponível na embalagem. Pode ser fornecido com outros produtos de áudio Loewe.

O telecomando está programado por defeito para ser usado com o sistema de áudio. Se quiser usá-lo como altifalante multi-divisão, terá de o reprogramar. Carregue em (modo noite) e ▶II (reproduzir/pausa) em simultâneo.

Para usar este telecomando novamente com o sistema de áudio, repita o passo acima ou substitua as pilhas.

LOEWE.

	Som silenciado / desativar silenciado
	Liga o altifalante ou muda para o modo de standby.
	Sem função
	Sem função
	Sem função
	Sem função
	Saltar para a faixa de áudio anterior no modo Bluetooth / PLAY-Fi.
	Sallar para a faixa de áudio seguinte no modo Bluetooth / PLAY-Fi.Carregue e mantenna para ativar o modo Bluetooth.
	Parar/reproduzir a faixa de áudio no modo Bluetooth / PLAY-Fi.
	Reduz o nível do volume.
	Aumenta o nível do volume.
	treble Ajusta o nível de agudos.
	bass Ajusta o nível de graves.

14 Resolução de problemas

No caso de haver uma avaria do dispositivo, recomendamos que verifique a lista em baixo antes de contactar o apoio ao cliente.

Problema Possível causa Resolução/notas
O sistema não reage ao loque nos bolões/touchpad.	Um erro no software pode ter feito o dispositivo deixar de receber ordens. Este deve ser reiniciado desligando-o da corrente.	Desligue a unidade da corrente durante uns minutos e volte a ligar.
Não sai som do altifalante.	a) O altifalante está silenciado ou a faixa em pausa.	a) Toque na zona tátil uma vez para repor o som ou retomar a reprodução.
	b) Este problema pode ser provocado por um erro de software.	b) Reponha as definições de fábrica na unidade (ver capítulo "Reposição de fábrica")
Um dispositivo com Bluetooth não se consegue ligar ao altifalante.	a) O dispositivo não suporta os perfis compatíveis exigidos para o altifalante.	a) Apenas são compatíveis dispositivos com perfil de Bluetooth A2DP, AVRCP.
	b) Não tem a função de Bluetooth ativada no dispositivo.	b) Para mais informações sobre como ativar esta função, veja o guia do utilizador do dispositivo.
	c) A barra de som já está ligada a outro dispositivo com Bluetooth.	c) Desligue o dispositivo ligado e volte a tentar.
A qualidade da reprodução de áudio do dispositivo com Bluetooth ligado é fraca.	A receção de Bluetooth é fraca. Mova o dispositivo para mais porto do altifalante ou então remova os observáculos entre o dispositivo e o altifalante.
Não se consegue estabelecer uma ligação Wi-Fi.	a) A rede Wi-Fi pode estar indisponível. a) Verifique a disponibilidade da rede WLAN no router.
	b) O sinal de Wi-Fi é muito fraco. b) Coloque o router Wi-Fi mais perto da unidade.
	c) Está a introduzir a senha incorreta. c) Certifique-se de que a senha está correta.
Impossível encontrar o dispositivo suportado pelo Play-Fi na aplicação.	O dispositivo pode estar desligado do Wi-Fi.	Certifique-se de que o dispositivo está ligado ao Wi-Fi.
Impossível reproduzir música do Play-Fi.	a) O serviço ou conteúdo foi terminado.	a) Certos serviços ou conteúdo da rede disponíveis através do dispositivo podem não estar disponíveis quando o fornecedor do serviço o terminar.
	b) A primeira configuração do altifalante falhou.	b) Se a primeira configuração não for bem su-codida, feche a aplicação DTS Play-Fi. Reinício a aplicação.
	c) Usou a barra de som anteriormente como pares de stereo ou som surround na aplicação Play-Fi.	c) Se o altifalante estiver definido como pares de stereo ou som surround, deve ser desligado na aplicação antes de ser usado
Impossível reproduzir música de uma fonte Bluetooth/LINE IN/Multi-divisão	O altifalante está ativo no modo WDAL2.0, que tem prioridade superior aos outros modos	Tem de pôr o sistema de áudio principal no modo standby (espera) ou desligar o altifalante da rede WDAL2.0 (coloque o botão correspondente do sistema de áudio principal em "OFF").

Eliminação

Eliminação de equipamento elétrico e eletrónico e pilhas usados.

O símbolo do contenilor de lixo riscado no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico normal, mas deve ser entregue num ponlo de recolha para reciclagem de equipamento elétrico e eletrónico e balerias. Ao ajudar a eliminar corretamente este produto está a proteger o meio ambiente e a saúde de outras pessoas. A eliminação imprópria ou incorreta põe em perigo o meio ambiente e a saúde. Para mais informações sobre a reciclagem deste produto, contacte as autoridades locais ou os serviços de gestão de resíduos municipais.

Dados técnicos

Tipo de dispositivo Loewe: klang mr1 klang mr3 klang mr5
Número da peça: 60604D10 60605 D10 60606D10
Alimentação elétrica: CA 100 V - 240 V - 50/60 Hz
Tensão de saída do áudio: 15 W (RMS) 75 W (RMS) 90 W (RMS)
Potência da música: 30 W 150 W 180 W
Consumo energético no modo de standby:	0,3 W	0,3 W	0,3 W
Consumo energético no modo de standby da rede:	4,0 W - 7,0 W	4,0 W - 7,0 W	4,0 W - 7,0 W
Resposta da frequência:	75 Hz - 20 kHz	41 Hz - 20 kHz	36 Hz - 20 kHz
Padrões de WLAN suportados:	IEEE 802.11a/b/g/n/ac
Tensão da rede WLAN/alcance da frequência:	Tensão máxima <100 mW a 2400 - 2483,5 MHzTensão máxima <100 mW a 5150 - 5350 MHzTensão máxima <100 mW a 5470 - 5725 MHzTensão máxima <100 mW a 5725 - 5850 MHz
Versão do Bluetooth:	V4.2
Tensão do Bluetooth/alcance da frequência:	Tensão máxima <10 mW a 2402 - 2480 MHz
Protocolos de Bluetooth:	A2DP, AVRCP
Dimensões do dispositivo (L x A x P):	160 x 188 x 154 mm	196 x 321 x 187 mm	225 x 401 x 215 mm
Peso do dispositivo:	1,2 kg	3,2 kg	4,4 kg
Temperatura ambiente:	5°C - 35°C
Humidade relativa (não condensante):	20 - 80%

Hartelijk dank

Edificio Suécia I pso 1-2.0/

2790-073 Carnaxide

Portugal

tel [phone]

F-Mal:[e-mail]

RO

Horn Distribution RO S.R.

Calea Mosilor, nr.108. Birou 15. Etaj 6.
