| Tipo de producto | Altavoz inalámbrico Bluetooth |
| Marca | Loewe |
| Modelo | SoundPort Mini (Ref. 52229x00) |
| Dimensiones (L x A x P) | 280 x 91 x 153 mm |
| Peso | 1,9 kg |
| Alimentación | 220-240 V, 50/60 Hz |
| Consumo eléctrico (modo espera) | <= 0,5 W |
| Consumo eléctrico (modo Smart Standby) | 0,8 W |
| Consumo eléctrico (modo encendido, 1/8 potencia) | 35 W |
| Conectividad inalámbrica | Bluetooth 2.1+EDR, NFC (Easy Pairing) |
| Conectores | Entrada de audio 3,5 mm (AUDIO IN), USB tipo A (carga/streaming), USB tipo B (PC Audio/Sync), conector Lightning Apple, salida de auriculares 3,5 mm |
| Altavoces | 2 altavoces de banda ancha (2 x 8 W) + 1 woofer (20 W) |
| Potencia de salida (seno/música) | 2 x 6 W + 1 x 10 W / 2 x 12 W + 1 x 20 W |
| Respuesta en frecuencia | 65 Hz - 20 kHz |
| Códecs de audio compatibles | aptX, SBC |
| Función manos libres | Sí (micrófono integrado) |
| Compatibilidad iDevice | iPhone 5/5c/5s, iPod touch (5ª generación), iPod nano (7ª generación) mediante Lightning; otros mediante USB |
| Temperatura de funcionamiento | 5 °C a 35 °C |
| Humedad de funcionamiento | 30 % a 85 % (sin condensación) |
| Limpieza | Superficie de aluminio: paño suave ligeramente húmedo, sin detergente; tela del altavoz: aspiradora suave |
| Seguridad | No abrir la carcasa; mantener una circulación de aire de al menos 3 cm; evitar la humedad y fuentes de calor |
| Contenido del paquete | SoundPort Mini, cable de alimentación, cable de audio 3,5 mm, cable USB (A-B), manual de instrucciones |
| Accesorios opcionales | Elementos de embellecimiento empotrables, mando a distancia Assist |
Preguntas frecuentes - SoundPort Mini LOEWE
Preguntas de los usuarios sobre SoundPort Mini LOEWE
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Vocero en formato PDF gratis! Encuentra tus instrucciones SoundPort Mini - LOEWE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. SoundPort Mini de la marca LOEWE.
MANUAL DE USUARIO SoundPort Mini LOEWE
Manual de instrucciones
Índice
¡Bienvenido! 116
Por su seguridad....117
Elementos de mando 119
Conexiones 120
Puesta en funcionamiento....121
Encender / apagar....122
Cargar fuente de audio....122
Selección de fuente 123
Ajustes de sonido....124
Conexión de cable 125
Lightning Connector....126
Acoplamiento Bluetooth 128
USB-Audio....130
PC-Audio....131
Sinc 132
Reproducción de audio / ajuste del volumen....133
Función manos libres....134
Modo Smart Standby y modo Standby 135
Accesorios....136
iDevices admitidos....138
Variantes de mando a distancia utilizables....138
Datos técnicos 139
Protección del medio ambiente....140
Declaración de conformidad....140
Reseñas legales 141
Aviso legal....141
SoundPort / SoundPort Compact / SoundPort Mini
Manual de instrucciones

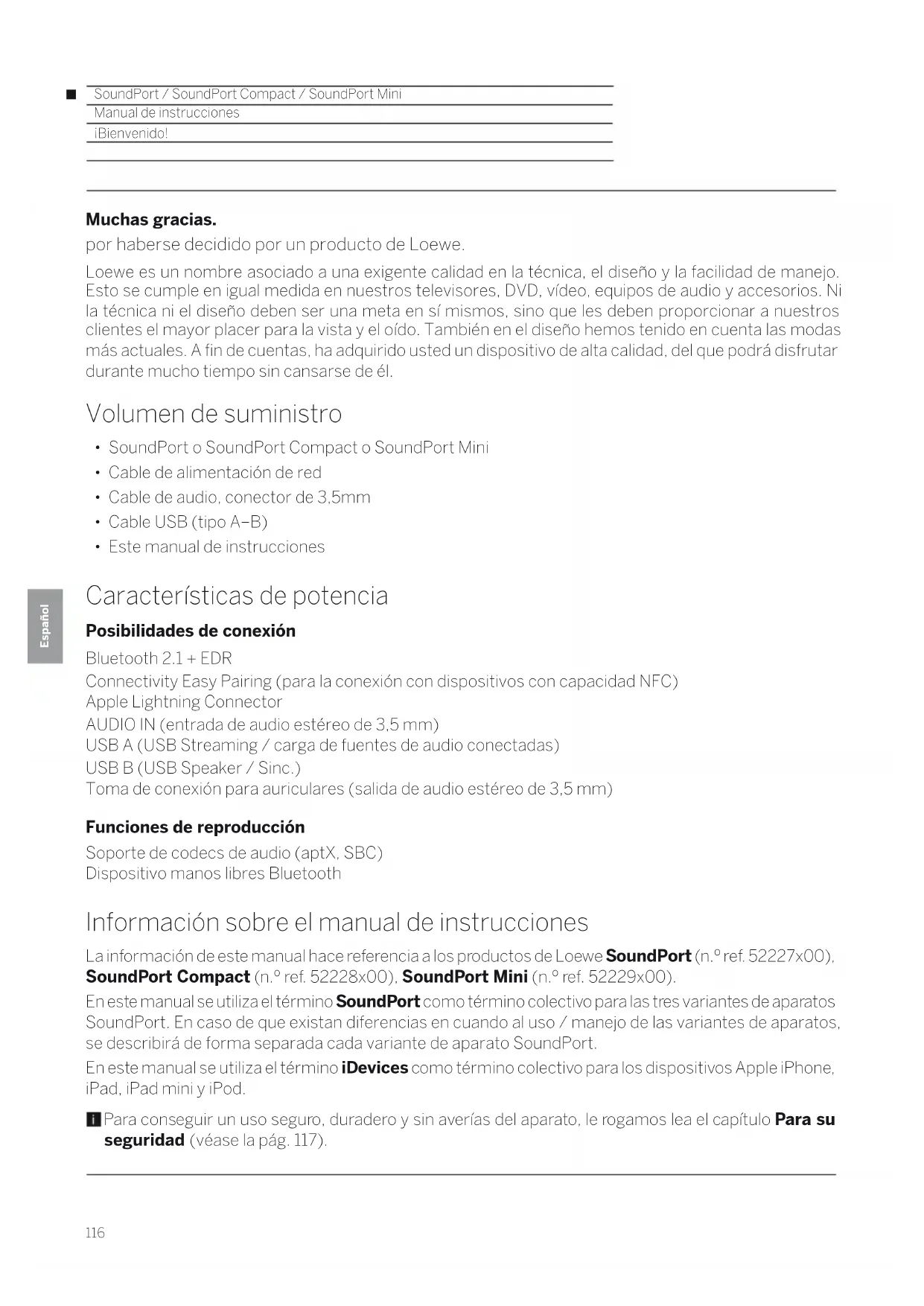

¡Bienvenido!
Muchas gracias.
por haberse decidido por un producto de Loewe.
Loewe es un nombre asociado a una exigente calidad en la técnica, el diseño y la facilidad de manejo. Esto se cumple en igual medida en nuestros televisores, DVD, vídeo, equipos de audio y accesorios. Ni la técnica ni el diseño deben ser una meta en sí mismos, sino que les deben proporcionar a nuestros clientes el mayor placer para la vista y el oído. También en el diseño hemos tenido en cuenta las modas más actuales. A fin de cuentas, ha adquirido usted un dispositivo de alta calidad, del que podrá disfrutar durante mucho tiempo sin cansarse de él.
Volumen de suministro
• SoundPort o SoundPort Compact o SoundPort Mini
- Cable de alimentación de red
• Cable de audio, conector de 3,5mm
- Cable USB (tipo A-B)
- Este manual de instrucciones
Características de potencia
Posibilidades de conexión
Bluetooth 2.1 + EDR
Connectivity Easy Pairing (para la conexión con dispositivos con capacidad NFC)
Apple Lightning Connector
AUDIO IN (entrada de audio estéreo de 3,5 mm)
USB A (USB Streaming / carga de fuentes de audio conectadas)
USB B (USB Speaker / Sinc.)
Toma de conexión para auriculares (salida de audio estéreo de 3,5 mm)
Funciones de reproducción
Soporte de codecs de audio (aptX, SBC)
Dispositivo manos libres Bluetooth
Información sobre el manual de instrucciones
La información de este manual hace referencia a los productos de Loewe SoundPort (n.º ref. 52227x00), SoundPort Compact (n.º ref. 52228x00), SoundPort Mini (n.º ref. 52229x00).
En este manual se utiliza el término SoundPort como término colectivo para las tres variantes de aparatos SoundPort. En caso de que existan diferencias en cuando al uso / manejo de las variantes de aparatos, se describirá de forma separada cada variante de aparato SoundPort.
En este manual se utiliza el término iDevices como término colectivo para los dispositivos Apple iPhone, iPad, iPad mini y iPod.
Para conseguir un uso seguro, duradero y sin averías del aparato, le rogamos lea el capítulo Para su seguridad (véase la pág. 117).
Por su propia seguridad y para evitar daños innecesarios a su dispositivo, lea y siga las siguientes instrucciones de seguridad.

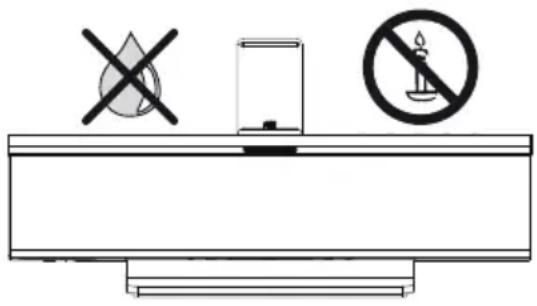

Uso conforme a las especificaciones y condiciones ambientales
Este aparato ha sido diseñado exclusivamente para la reproducción de señales de audio. No debe utilizarse en espacios con mucha humedad (p. ej., baño, sauna) ni con una elevada concentración de polvo. La garantía solamente será válida si se utiliza el dispositivo en los ambientes permitidos anteriormente indicados.
Si el equipo se utiliza al aire libre, protéjalo de la humedad (lluvia, gotas y salpicaduras de agua o rocío). Una alta humedad o grandes concentraciones de polvo pueden dar lugar a corrientes de fuga en el equipo. Ello puede provocar un peligro de contacto con tensiones o a un incendio.
Si ha trasladado el equipo de un ambiente frío a uno caliente, déjelo apagado durante aprox. una hora, ya que en caso contrario podría condensarse la humedad.
No coloque sobre el dispositivo objetos llenos de líquido. Proteja el aparato de las gotas de agua y salpicaduras.
Mantenga el dispositivo en todo momento alejado de velas y otras fuentes de fuego a fin de evitar la propagación del fuego.
No coloque el dispositivo en un lugar donde pueda recibir sacudidas. Ello puede provocar una sobrecarga del material.
Suministro de corriente
Si se establece una tensión incorrecta pueden producirse daños en el dispositivo. Este dispositivo solo se puede conectar mediante el cable de alimentación proporcionado a un suministro de corriente con la tensión y frecuencia indicadas en la placa de características. El enchufe de red del dispositivo debe estar a mano para poder desenchufarlo en cualquier momento. Cuando retire el enchufe de red, no tire del cable, sino de la cubierta del enchufe.
Coloque el cable de alimentación de forma que no pueda dañarse. El cable de conexión no se debe doblar ni colocar sobre bordes afilados, tampoco se debe pisar ni exponer a productos químicos; este último punto también se debe aplicar a todo el equipo. Si el cable de red presenta daños en el aislamiento, puede provocar electrocución o riesgos de incendios. Si el cable de alimentación presenta daños en el aislamiento, puede provocar electrocución o riesgos de incendios.
Vigilancia
No deje que los niños manipulen el dispositivo sin su supervisión ni deje que jueguen muy cerca de él. Podrían darle un golpe, desplazarlo o tirarlo y dañar otras personas. No deje el dispositivo encendido sin su supervisión.
SoundPort / SoundPort Compact / SoundPort Mini
Manual de instrucciones
Por su seguridad
Circulación de aire y temperaturas elevadas
Si se coloca el dispositivo en un armario o estantería, se tiene que asegurar un espacio libre de al menos 3 cm tanto en los laterales como en la parte superior para que circule el aire.
Como cualquier aparato eléctrico, este dispositivo también necesita aire para su refrigeración. Si se obstaculiza la circulación de aire, se puede producir un incendio.
Evite que caigan piezas metálicas, agujas, clips, líquidos, cera o similares por las en el interior del aparato a través de las aberturas de las cubiertas del dispositivo. Esto podría causar un cortocircuito en el aparato e incluso un incendio.
Si, de todos modos, entrara algún objeto en el interior del aparato, desenchufe de inmediato el cable de alimentación del dispositivo y avise al servicio de atención al cliente para que efectúe una revisión.
Colocación
Coloque el dispositivo en una base horizontal, fija y plana. Especialmente si el dispositivo se coloca dentro de un mueble o encima de él, no deberá sobresalir de la parte delantera ni lateral.
Coloque el dispositivo de modo que no esté expuesto a la luz del sol directa ni a la calefacción
Volumen
La música alta puede provocar daños auditivos. Evite niveles extremadamente altos del volumen, especialmente durante largos periodos de tiempo.
Asegúrese de que el volumen en el aparato se haya bajado o que el aparato esté desconectado antes de abandonar la sala.
Tormenta
Si hay una tormenta, desconecte el enchufe de red y todos los cables que estén conectados al dispositivo. Las sobretensiones provocadas por un rayo pueden dañar el dispositivo. Incluso durante una ausencia prolongada deberían desconectarse el enchufe de red y todos los cables conectados al dispositivo.
Reparaciones y accesorios
Atención: bajo ninguna circunstancia abra o retire las cubiertas de la carcasa, ya que, de lo contrario, podría tocar piezas bajo tensión eléctrica peligrosa o exponerse a otros peligros. En el interior de la carcasa no se encuentran piezas que puedan ser reparadas por el usuario. Confíe los trabajos de reparación y mantenimiento de su dispositivo únicamente a técnicos autorizados.
Si es posible, utilice únicamente accesorios originales.
Limpieza y mantenimiento
i Antes de limpiarlo, apague el dispositivo.
Limpie la superficie de aluminio solo con un paño ligeramente humedecido, suave, limpio y de un color neutro sin utilizar ningún tipo de limpiadores corrosivos o abrasivos.
Si fuera necesario, puede aspirar con sumo cuidado el polvo del tejido del altavoz utilizando un aspirador.
SoundPort / SoundPort Compact / SoundPort Mini
Manual de instrucciones

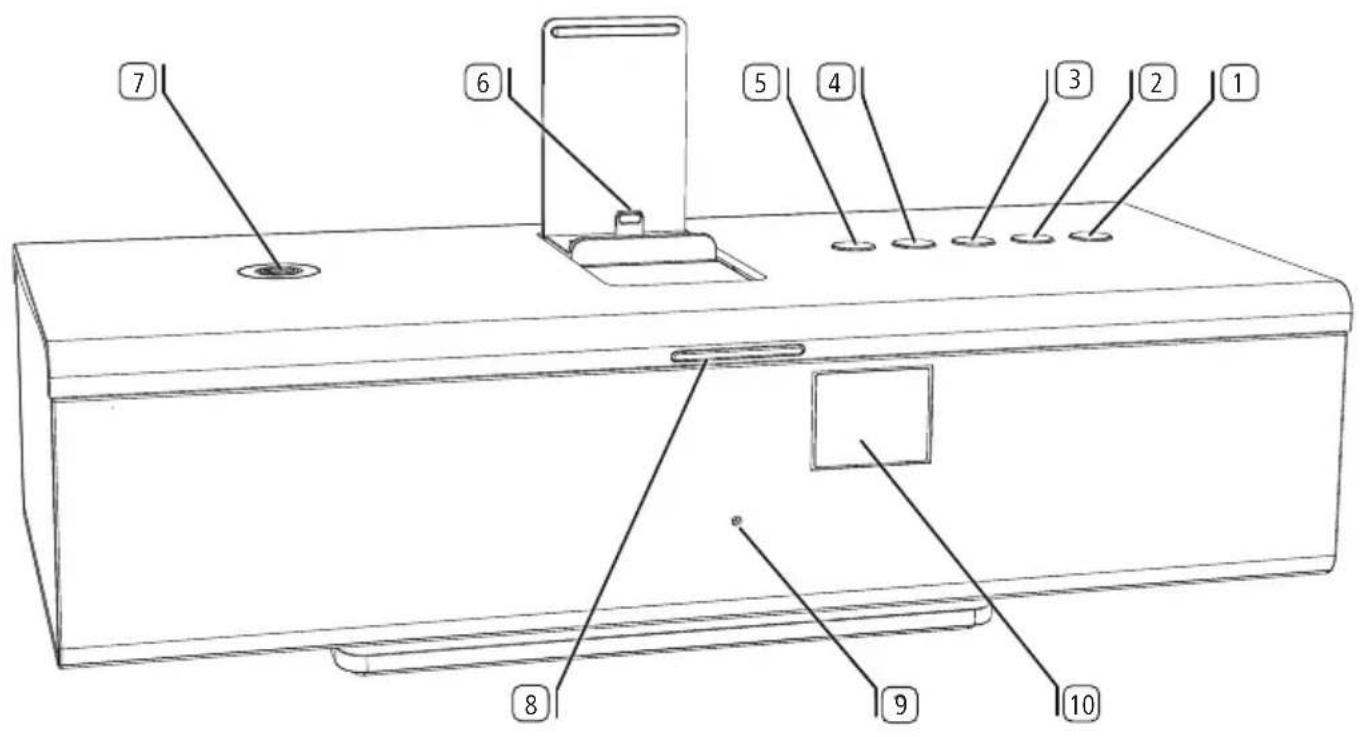

Elementos de mando
① Tecla (encender / apagar)
② Tecla SRC (Selección de fuente / Ajustes de sonido)
③ Tecla (manos libres / Acoplamiento Bluetooth)
4 Tecla (+volumen +)
5 Tecla (volumen +)
6 Apple Lightning Connector (máx. 2.1A)
⑦ Antena Connectivity Easy Pairing (para la conexión con dispositivos con capacidad NFC)
8 Indicador LED
9 Micrófono para manos libres (oculto detrás de la tapa del altavoz)
10 Receptor de infrarrojos (oculto detrás de la tapa del altavoz)
SoundPort / SoundPort Compact / SoundPort Mini
Manual de instrucciones
Conexiones
SoundPort / SoundPort Compact
12 AC-IN (Toma de red)
13 Tapa de cables (extraíble)
14 AUDIO IN (entrada de audio estéreo, conector de 3,5 mm)
15 Conexión USB B
16 Conexión USB A
17 Salida de auriculares (conector de 3,5 mm)
SoundPort / SoundPort Compact / SoundPort Mini
Manual de instrucciones
Puesta en funcionamiento

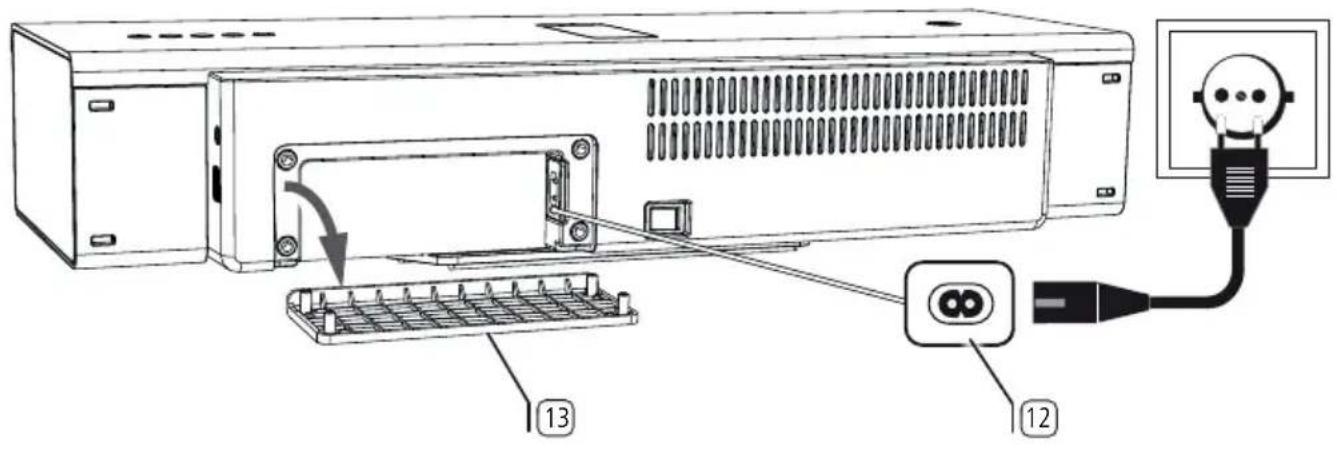

Conexión a la red de corriente
Con SoundPort / SoundPort Compact, retire la cubierta del cable ^13 en la parte posterior del dispositivo. Introduzca el cable de red en la toma de red AC-IN ^12 y conéctelo con un enchufe de 220-240V 50/60Hz.
SoundPort / SoundPort Compact
Manual de instrucciones
Encender / apagar
Cargar fuente de audio
Encender
En estado desconectado, el indicador LED ^8 está oscuro.
Coloque el interruptor de red ^11 en la posición ON.
El SoundPort se encuentra en modo Standby.
Los dos segmentos centrales del indicador LED8 están iluminados de forma atenuada.
Pulse el botón de encendido y apagado 1 del dispositivo.
El indicador LED 8 se ilumina en verde en el primer inicio (fuente AUDIO IN).
En caso de un nuevo encendido, la última fuente seleccionada permanece activa.
Los colores del indicador LED para las fuentes individuales se encuentran en la página 123.
i Si no se reproduce música durante 10 minutos, no entra ni sale ninguna llamada, no se pulsan teclas en el SoundPort o no se pulsa el mando a distancia Assist (véase la página 136), no se conecta ni se separa ningún dispositivo y no se están ejecutando procesos de sincronización, el SoundPort pasa automáticamente a modo Smart Standby.
Para obtener más información sobre los modos de energía, consulte la página 135.
Apagar
Pulse el botón de encendido y apagado ① del dispositivo.
El SoundPort pasa a modo Standby.
Los dos segmentos centrales del indicador LED8 están iluminados de forma atenuada.
i Después de 4 horas en el modo de reposo, el SoundPort pasa automáticamente al modo Smart Standby.
Para obtener más información sobre los modos de energía, consulte la página 135.
Cargar fuente de audio
Puede cargar su fuente de audio, p. ej., teléfono móvil, iPad, etc., a través de su SoundPort.
i El interruptor de red del SoundPort debe estar encendido.
i Solo debería cargarse un dispositivo de una vez.
Carga de iDevices en el Lightning Connector:
Conecte su iDevice con Lightning Connector en el Lightning Connector montado en el SoundPort ⑥ (véanse las páginas 126 y 127).

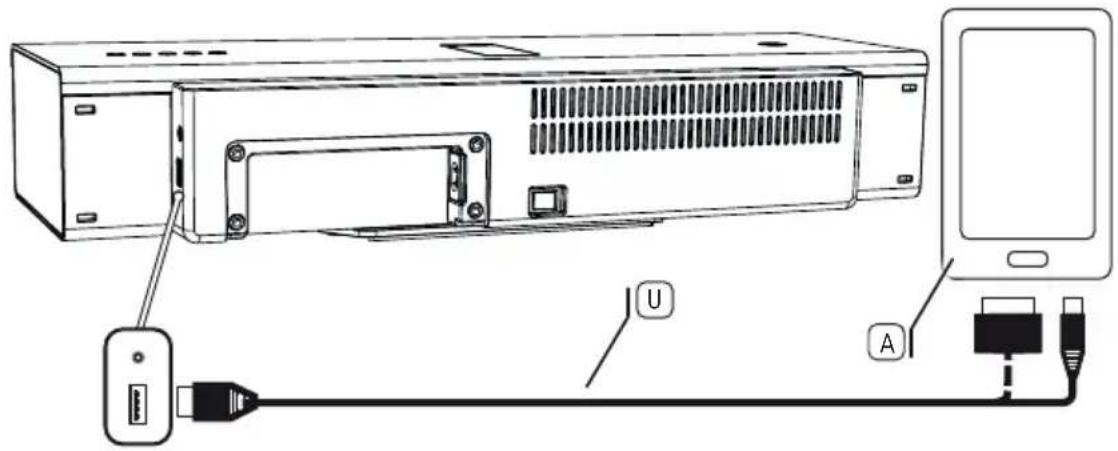

Carga de fuentes de audio en USB:
Enchufe el conector de tipo A del cable USB en la toma USB ^16 del SoundPort. Utilice para ello un cable USB adecuado para su fuente de audio con conector de tipo A (disponible en tiendas especializadas).
El dispositivo conectado (Lightning/USB) se carga tanto durante el funcionamiento como en el modo Smart Standby del SoundPort. En el modo Standby no se produce una carga de la fuente de audio.
Selección de fuente
El SoundPort ofrece varias posibilidades para conectar y seleccionar fuentes de audio con el dispositivo. Cada fuente tiene asignada un color en el indicador LED.
Colores de LED de las fuentes individuales
| AUDIO IN (verde)La forma de conectar una fuente de audio mediante un cable estéreo de 3,5 mm en la interfaz AUDIO IN del SoundPort se indica en la página 125. |
| Apple Lightning Connector (violeta)La forma de conectar iDevices en el Lightning Connector se indica en las páginas 126/127. |

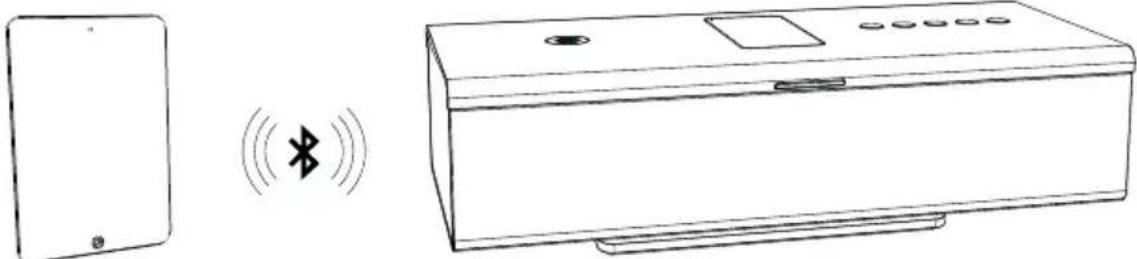

| Bluetooth (azul)La forma de acoplar fuentes de audio mediante Bluetooth / NFC se indica en las páginas 128/129. |
| USB-Audio (amarillo)La forma de conectar fuentes de audio a USB se indica en la página 130. |

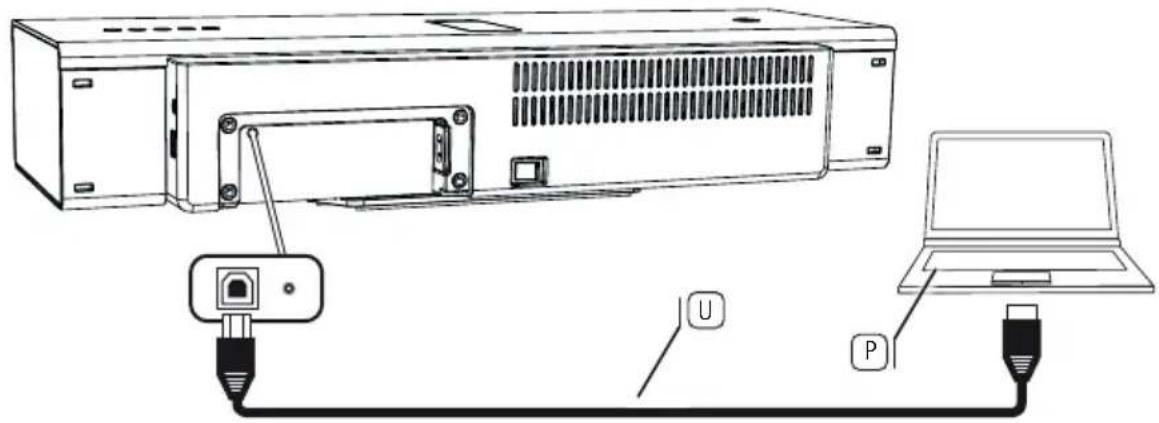

| PC-Audio (rosa)La forma de conectar el SoundPort como dispositivo USB se indica en la página 131. |
Selección de la fuente
Con cada pulsación del botón SRC ^2 se pasa a la siguiente fuente.
La secuencia de las fuentes se corresponde con la secuencia anteriormente descrita de los colores de LED.
Tras la selección de la fuente, el SoundPort intenta establecer una conexión con la fuente de audio mediante la conexión seleccionada.
El indicador LED 8 parpadea durante la búsqueda con el color de fuente seleccionado (tiempo de búsqueda máximo 30 s).
Si la búsqueda ha tenido éxito, el indicador LED ^8 se ilumina en el color de fuente seleccionado.
Si la búsqueda no ha tenido éxito, el indicador LED ^8 se ilumina de forma atenuada en el color de fuente seleccionado (60 % de brillo).
■ SoundPort / SoundPort Compact / SoundPort Mini
Manual de instrucciones
Ajustes de sonido
Ajustes de sonido
Con su SoundPort tiene la posibilidad de acceder a una configuración de sonido predefinida.
Selección de los ajustes de sonido
Pulsar de forma prolongada la tecla SRC ^2 en el SoundPort (aprox. 2 segundos).
El indicador LED 8 indica el último ajuste de sonido seleccionado (ejemplo: classic).
Pulsar la tecla + ④ o la tecla - ⑤ hasta que se haya seleccionado el ajuste de sonido deseado (ejemplo: flat).
Si no se pulsa ninguna tecla durante unos pocos segundos, se acepta el ajuste.
Se muestra la fuente previamente seleccionada.
Indicador LED de los ajustes de sonido
1 Indicador LED: Preajuste flat
2 Indicadores LED: Preajuste voice
3 Indicadores LED: Preajuste classic
4 Indicadores LED: Preajuste pop
SoundPort / SoundPort Compact / SoundPort Mini
Manual de instrucciones
Conexión de cable

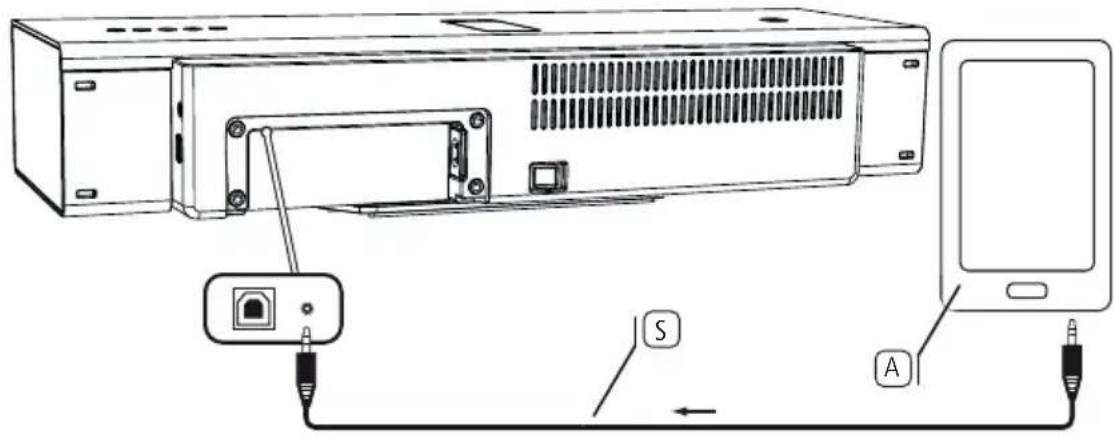

Conectar fuente de audio a AUDIO IN
Puede acoplar SoundPort con su fuente de audio, p. ej., teléfono móvil, reproductor de música, etc., mediante un cable de audio con clavija de 3,5 mm.
Conecte la salida de audio estéreo digital AUDIO IN ^14 del SoundPort con la salida de audio estéreo analógica de su fuente de audio ^A .
Utilice para ello el cable de audio con la clavija de 3,5 mm incluida.
i Como fuente está seleccionada AUDIO IN (véase la página 123).
La reproducción de audio (véase la página 133) se produce ahora mediante el cable de audio.
SoundPort / SoundPort Compact
Manual de instrucciones
Lightning Connector
Lightning Connector
Su SoundPort está equipado con un Apple Lightning Connector para iDevices ^1 . Con él puede reproducir cualquier fuente de sonido (música, vídeo, radio de Internet, podcasts) desde su iDevice con Lightning Connector a través de los altavoces del SoundPort.
El iDevice conectado al Lightning Connector se carga tanto durante el funcionamiento como en el modo Smart Standby del SoundPort (véase la página 122).

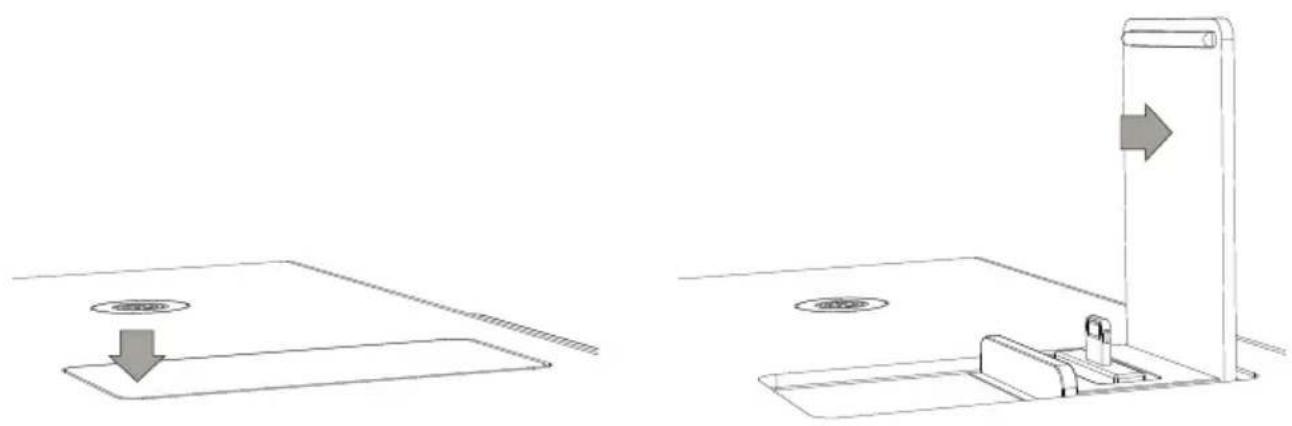

Abertura del Lightning Connector
En estado conectado, presionar ligeramente la parte superior delantera de la tapa. El Lightning Connector se abre automáticamente en cuanto se quita el bloqueo.
Para fijar el soporte, presionar la tapa abierta hacia atrás en la posición de enclavamiento. Ahora puede utilizar el Lightning Connector para iDevices (véase la página 127).

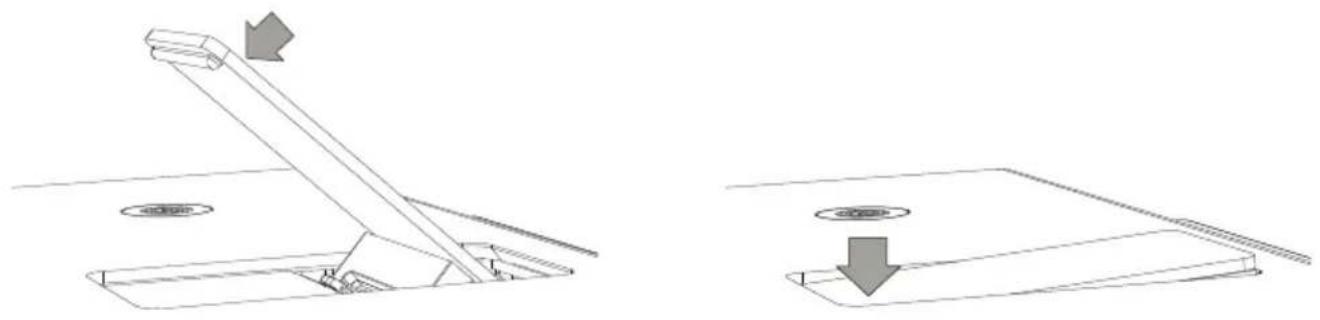

Conexión del Lightning Connector
Presionar hacia delante la tapa abierta desde la posición de enclavamiento. Cierre la tapa presionándola hacia abajo desde la posición final cerrada. Se deberá oír un enclavamiento de la tapa.
Manual de instrucciones
Lightning Connector
Fuente de audio en Lightning Connector
Puede conectar iDevices con Lightning Connector en sentido vertical con el Lightning Connector montado ^1 . Los iDevices también se pueden colocar en sentido horizontal. En este caso, la conexión se realiza mediante Bluetooth (véase la página 128) o con cable USB ^1 (véase la página 130).
Si el iDevice se enchufó en el Lightning Connector del SoundPort, estará preparado para la reproducción de audio (véase la página 133) o para la sincronización con el ordenador/ordenador portátil (véase la página 132).
A continuación verá qué iDevice en las variantes de dispositivos SoundPort puede utilizarse como máximo (en relación con el tamaño del dispositivo).
i Retire la eventual funda protectora existente de su dispositivo para que pueda garantizarse una conexión fiable con el Lightning Connector.
SoundPort / SoundPort Compact / SoundPort Mini
Manual de instrucciones
Acoplamiento Bluetooth
Acoplar fuente de audio vía Bluetooth
Mediante Bluetooth, puede acoplar su SoundPort de manera inalámbrica con una fuente de audio, p. ej., smartphone, tableta, etc. Las fuentes de audio deben ser compatibles con el protocolo Bluetooth A2DP.
La distancia entre su SoundPort y la fuente de audio no debe ser superior a 10 m (comunicación visual).
El SoundPort memoriza las últimas 5 fuentes de audio acopladas vía Bluetooth. De este modo, en caso de un nuevo acoplamiento, la conexión se reestablece de forma más rápida. No obstante, solo puede haber una conexión activa a la vez. Si se agrega una nueva fuente de audio se eliminará la fuente de audio memorizada "más antigua" en la lista de conexiones.
- Como fuente está seleccionado Bluetooth (véase la página 123).
Pulsar de forma prolongada la tecla ^3 en el SoundPort (aprox. 3 segundos). Oirá un tono de señal.
El indicador LED 8 parpadea.
Active la función Bluetooth de su fuente de audio. En caso necesario, consulte el manual de instrucciones de su fuente de audio.
Active si es necesario la función de búsqueda Bluetooth de la fuente de audio.
Solo se buscarán dispositivos Bluetooth cercanos a la fuente de audio.
Seleccione SoundPort_xx ^1 . Si se solicita un código, introduzca 0000.
Al finalizar el acoplamiento oirá un tono de señal.
El indicador LED 8 se ilumina de forma permanente, el SoundPort está ahora listo para la reproducción de audio (véase la página 133).
Para algunas fuentes de audio, la conexión debe activarse de forma explícita antes de poder reproducir música en el SoundPort.
Al cambiar la fuente con la tecla SRC ^2 se pone en pausa/se detiene la reproducción de música actual, pero se conserva el acoplamiento de la fuente de audio.
Al pulsar la tecla de encendido/apagado① el SoundPort pasa al modo Standby. La música que se reproduce actualmente se pone en pausa/se detiene, el acoplamiento de la fuente de audio se corta.
Tras la reconexión con la tecla de encendido/apagado ^1 , el SoundPort intenta volver a acoplar la fuente de audio. En este estado, el indicador LED ^8 parpadea.
Una vez realizado el acoplamiento, el indicador LED parpadea de forma permanente.
Acoplar fuente de audio vía Connectiviy Easy Pairing
Mediante la función Connectivity Easy Pairing (conexión con dispositivos con capacidad NFC), puede acoplar de forma muy sencilla su SoundPort con su fuente de audio, p. ej., smartphone, tableta, etc. Para ello, la fuente de audio debe admitir la función NFC.
Active la función NFC y la función Bluetooth de su fuente de audio. En caso necesario, consulte el manual de instrucciones de su fuente de audio.
i Infórmese en el manual de su fuente de audio sobre la cobertural NFC exacta.
El acoplamiento mediante la función Connectivity Easy Pairing está activo de forma permanente para el SoundPort (excepción: modo Standby). Por tanto, no es necesario cambiar manualmente a la fuente Bluetooth.

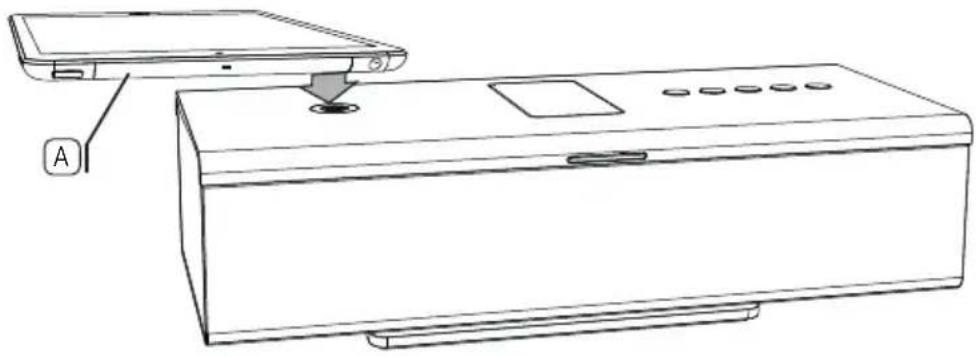

Mantenga la cobertura NFC de su fuente de audio A en la antena Connectivity Easy Pairing 7 del SoundPort.
Dado el caso, confirme de forma positiva la solicitud de su fuente de audio de acoplamiento con el SoundPort. Al finalizar el acoplamiento oirá un tono de señal.
El indicador LED 8 se ilumina de forma permanente.
Ahora el SoundPort está acoplado con su fuente de audio vía Bluetooth y preparado para la reproducción de audio (véase la página 133).
Para algunas fuentes de audio, la conexión debe activarse de forma explícita antes de poder reproducir música en el SoundPort.
Si entra otra fuente de audio más con capacidad NFC en la cobertura de acoplamiento del SoundPort, esta se acoplará con el SoundPort. Se cortará la conexión actual con la anterior fuente de audio.
Conectar fuente de audio a USB
Puede acoplar SoundPort con su fuente de audio, p. ej., teléfono móvil, reproductor de música, etc., mediante un cable USB.
Conecte la conexión USB (tipo A) ^16 del SoundPort con la fuente de audio ^A . Utilice para ello el cable USB adecuado en función de la fuente de audio ^U .
i Determinadas fuentes de audio, p. ej., smartphones Android, poseen una conexión Micro-USB, los iDevices sin Lightning Connector ^® se conectan mediante una conexión de 30 polos a la conexión USB del SoundPort.
i La fuente de audio debe admitir la reproducción de audio mediante USB (USB-Streaming).
i Como fuente está seleccionada USB-Audio (véase la página 123).
La reproducción de audio (véase la página 133) se realiza ahora mediante USB.
SoundPort / SoundPort Compact
Conectar SoundPort como dispositivo USB (PC-Audio)
Puede acoplar su SoundPort mediante un cable USB con un ordenador/ordenador portátil. El SoundPort se registra en el ordenador/ordenador portátil como altavoz USB y, a continuación, puede utilizarse como reproductor en el ordenador/ordenador portátil.
Los dispositivos de audio conectados al SoundPort mediante Lightning Connector pueden sincronizarse con el ordenador/ordenador portátil mediante el SoundPort (véase la página 132).
Conecte la conexión USB (tipo B) ^15 con una toma USB libre de su ordenador/ordenador portátil P. Utilice para ello un cable USB de tipo A-BU.
i Como fuente está seleccionado PC-Audio (véase la página 123).
La reproducción de audio (véase la página 133) se realiza ahora mediante USB.
La función depende del equipamiento de hardware y software de la fuente conectada, p. ej., configuración de conexión, controladores empleados, códecs y formatos. Consulte también la documentación de su dispositivo de fuente y, en caso necesario, actualiza sus controladores o firmware.
SoundPort / SoundPort Compact
Manual de instrucciones
Sinc.

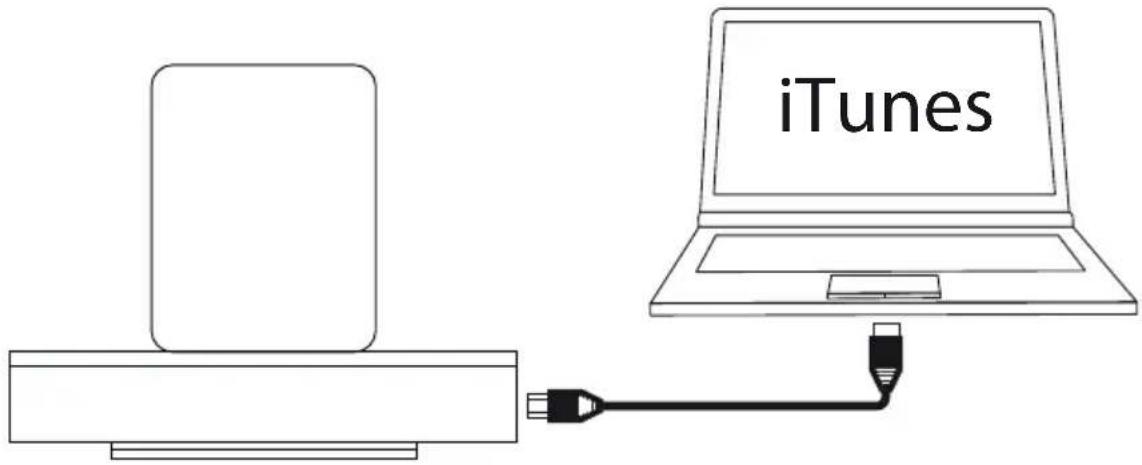

Sinc. SoundPort - iTunes
Un iDevice ^1 conectado al Lightning Connector del SoundPort puede sincronizarse con iTunes en el ordenador/ordenador portátil mediante el SoundPort. El SoundPort sirve en este caso como puente de conexión entre el iDevice y el ordenador/ordenador portátil.
La funcionalidad de este uso depende del ordenador, del ordenador portátil, del sistema operativo utilizados, de iTunes, del iOS de Apple y del iDevice así como de las versiones respectivas del software.
El SoundPort también está conectado como dispositivo USB al ordenador (véase la página 131).
i Un iDevice ha establecido contacto en el Lightning Connector del SoundPort (véase la página 127).
i Como fuente está seleccionado Apple Lightning Connector (véase la página 123).
En el ordenador/ordenador portátil está instalado iTunes y está activada la sincronización automática (véase la configuración de iTunes en la documentación del software).
El indicador LED ⑧ indica como fuente seleccionada Apple Lightning Connector.
Pulsar de forma prolongada la tecla ③ en el SoundPort (aprox. 3 segundos) para activar el modo de sincronización.
El indicador LED ^8 parpadea durante el proceso de sincronización de izquierda a derecha.
Tenga también en cuenta las indicaciones y los mensajes que puedan aparecer del sistema operativo o de iTunes en el ordenador/ordenador portátil.
Durante el proceso de sincronización no se pueden ejecutar otras funciones (apagado, selección de fuente, manos libres, variación del volumen, etc.) en el SoundPort.
Pulsar de forma prolongada la tecla 3 en el SoundPort (aprox. 3 segundos) para finalizar el modo de sincronización.
Reproducción de audio
i Debe haber conectada o acoplada una fuente de audio con el SoundPort.
En la selección de fuente, esta fuente de audio debe estar seleccionada (véase la página 123).
El indicador LED ⑧ indica la fuente seleccionada, p. ej., USB-Audio.
Inicie la reproducción de audio en su fuente de audio. El control de la reproducción (selección de título, rebobinado, etc.) se realiza a través del reproductor / la aplicación de la fuente de audio.
Ajuste del volumen
En caso de conexión mediante un cable de audio (véase la página 125) ajuste el volumen de su fuente de audio con un valor alto para evitar interferencias molestas. A continuación, seleccione el volumen deseado en el SoundPort.
En caso de conexión de iDevices mediante Bluetooth (véase la página 128) el ajuste del volumen está acoplado entre el iDevice y el SoundPort, es decir la variación del volumen en uno de los dos dispositivos modifica también el volumen del otro.
La música alta puede provocar daños auditivos. Evite niveles extremadamente altos del volumen, especialmente durante largos periodos de tiempo.
Si no se reproduce música no se pulsa un botón durante 10 minutos, el SoundPort pasa automáticamente al modo de Smart Standby.
El indicador LED 8 indica la fuente seleccionada, p. ej., Apple Lightning Connector.
Ajuste el volumen en el SoundPort con las teclas +④ y -⑤.
El volumen puede ajustarse en varios pasos ^4 que se representan de forma visual median cuatro LED del indicador LED ^8 .
Cada pulsación breve de la tecla + 4 y - 5 aumenta o reduce el volumen en un paso.
Si se mantiene pulsada la tecla + o - se aumentará o reducirá el volumen.
El volumen máximo se indica mediante un doble parpadeo de todos los LED a plena intensidad.
Si en un plazo de tres segundos no se modifica el volumen el indicador LED ^8 muestra de nuevo el color de la fuente seleccionada.
Silencie el volumen en el SoundPort pulsando de forma simultánea las teclas + y - . Los cuatro LED del indicador LED ^8 parpadean a plena intensidad.
El modo de silencio se anula pulsando la tecla + o - . El indicador LED vuelve a indicar la fuente seleccionada en un principio.
Función manos libres
El SoundPort debe estar acoplado y conectado vía Bluetooth (véase la página 128) o Connectivity Easy Pairing (véase la página 129) con su teléfono móvil.
Los ruidos intensos del entorno merman la calidad de la función manos libres. Procure que haya un entorno tranquilo o renuncie a la función manos libres si el entorno no es adecuado para utilizarla.
Para lograr una buena comunicación entre los interlocutores, a ser posible hablen solo por turnos. La distancia entre la persona que habla y el SoundPort debería estar comprendida entre 0,3 m y 1,2 m.
Para recibir una llamada entrante, el SoundPort debe estar encendido (véase la página 122) y como fuente debe estar seleccionado Bluetooth (véase la página 123).
| El indicador LED 8 indica como fuente Bluetooth. | |
| En caso de una llamada entrante suena un timbre. | |
| El indicador LED 8 parpadea de forma rápida en blanco. | |
| En caso de una reproducción de audio en curso, esta se detiene. | |
| Acepte la llamada entrante pulsando la tecla 3 en el SoundPort o la tecla correspondiente de su teléfono móvil. | |
| El indicador LED 8 se ilumina en blanco. | |
| Al hablar, vuélvase hacia la parte delantera 9 del SoundPort. El micrófno está fijado en el centro debajo de la tapa del micrófono (véase la página 119). | |
| Ajuste el volumen en el SoundPort con las teclas + 4 y - 5 con un volumen intermedio (véase también la página 133). | |
| Finalice la conversación pulsando de nuevo la tecla 3 en el SoundPort la tecla correspondiente de su teléfono móvil. | |
| El indicador LED 8 muestra de nuevo el color de la última fuente seleccionada. |
Modo Smart Standby
El modo Smart Standby se activa automáticamente si durante 10 minutos en el SoundPort
- no se reproduce música,
- no se recibe ni se realiza ninguna llamada,
- no se pulsa ninguna tecla en el SoundPort ni en el mando a distancia Assist (véase la página 136).
- no se conecta ni separa ningún aparato y
- no hay ninguna sincronización en curso.
En el modo Smart Standby se desconectan algunos elementos de conmutación (DSP / amplificador, etc.) en el SoundPort para ahorrar energía.
El SoundPort puede salir del modo Smart Standby de varias formas:
- Se conecta un iDevice al Lightning Connector.
- Se acopla un dispositivo móvil mediante Connectivity Easy Pairing (NFC).
- La reproducción en un dispositivo Bluetooth acoplado prosigue (solo si Bluetooth estaba activo como última fuente antes del modo Smart Standby).
- La reproducción en un dispositivo en AUDIO IN continúa (solo si AUDIO IN estaba activo como última fuente antes del modo Smart Standby).
- Se pulsa una de las cuatro teclas SRC ②, manos libres ③, + ④ o - ⑤.
- Se da de baja un dispositivo Bluetooth acoplado.
- Se pulsa una tecla del mando a distancia Assist (véase la página 136).
Los dispositivos conectados en Lightning / USB también se cargan en el modo Smart Standby del SoundPort.
i Al pulsar la tecla de encendido/apagado ^1 el SoundPort pasa al modo Standby (véase abajo).
i Después de 4 horas en el modo Smart Standby, el SoundPort pasa automáticamente al modo Standby.
El consumo de energía en el modo Smart Standby es mayor que en el modo Standby (véase Datos técnicos en la página 139).
Modo Standby
Pulse la tecla de encendido/apagado①para poner el SoundPort en el modo Standby.
En el modo Standby, el dispositivo solo puede volver a encenderse mediante la tecla de encendido/apagado ① en el SoundPort o la tecla On/Off del mando a distancia Assist (véase la página 136)
En el modo Standby no se produce una carga de dispositivos conectados en Lightning / USB.
El consumo de energía en el modo Standby es menor que en el modo Smart Standby (véase Datos técnicos en la página 139).
SoundPort / SoundPort Compact / SoundPort Mini
Manual de instrucciones
Accesorios
Accesorios
Piezas decorativas
Con la marquetería incluida como accesorio puede individualizar su SoundPort de acuerdo con sus necesidades. Pregunte en su comercio especializado por la marquetería adecuada para su SoundPort, SoundPort Compact y SoundPort Mini.

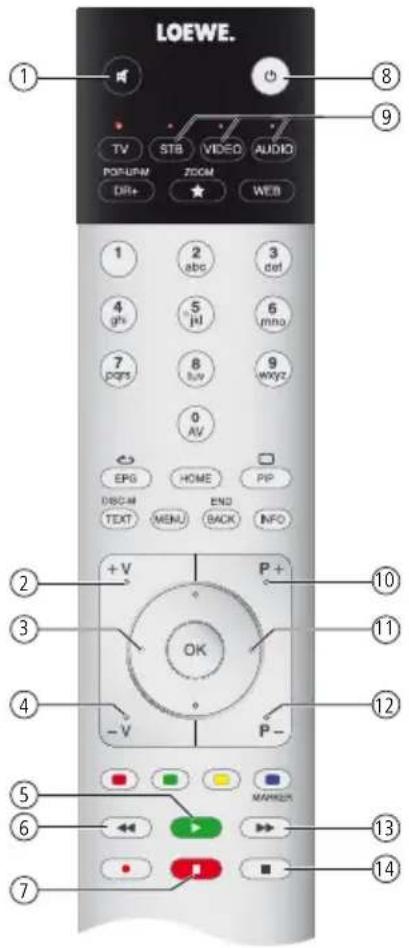

Mando a distancia - Assist
Con el mando a distancia Assist disponible como accesorio puede controlar las funciones de su SoundPort. Si su dispositivo Loewe se suministró con un Assist actual, puede utilizar el mando a distancia existente (véase la lista de las variantes de mandos a distancia en la página 138).
El mando a distancia debe configurarse primero para el manejo de su SoundPort. Las teclas (dependiendo de la variantes de mando a distancia) STB - VIDEO - AUDIO - DVD- REC- RADIO- SP se pueden configurar para manejar su SoundPort.
Mantenga pulsadas a la vez la tecla del aparato en cuestión y la tecla STOP durante 5 segundos, hasta que el correspondiente indicador LED del dispositivo seleccionado parpadee dos veces.
Introducir posteriormente el código de dispositivo de dos dígitos 31 para Soundport. El LED sobre la tecla seleccionada parpadea dos veces.
① Sonido on/off
② Volumen+
③ Ajustes de sonido - (Ajuste de sonido previo)
④ Volumen-
⑤ Reproducción ^(1)
⑥ Título anterior ^1
⑦ Pausa ^(1)
⑧ On / Off
⑨ Tecla para configurar SoundPort (véase arriba) / Cambio a manejo de SoundPort
⑩ Selección de fuente + (fuente de audio siguiente)
⑪ Ajustes de sonido + (Ajuste de sonido siguiente)
⑫ Selección de fuente – (fuente de audio previo)
⑬ Título siguiente
14 Stop ^(1)

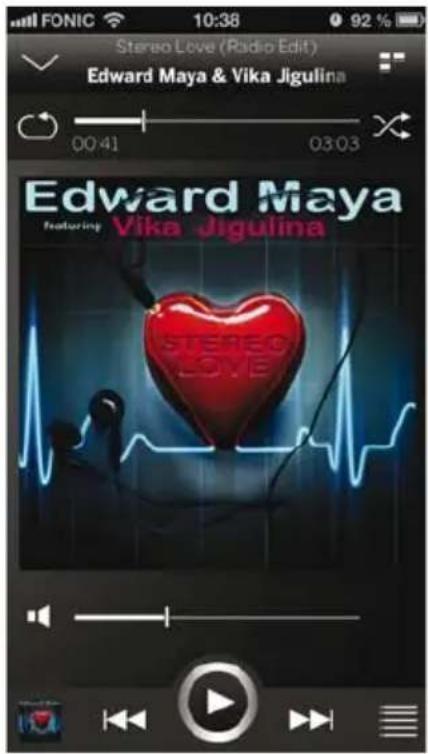

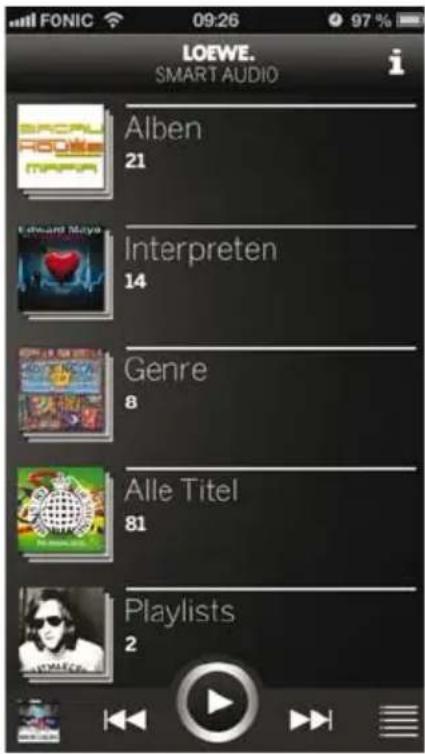

Smart Audio App
Completamente inteligente: La Smart Audio App de Loewe. Disfrute de la música que ha guardado en su smartphone, ahora con el reproductor de audio intuitivo y de alta calidad de Loewe. Disponible gratis en la App Store de Apple o en la Play Store de Google.


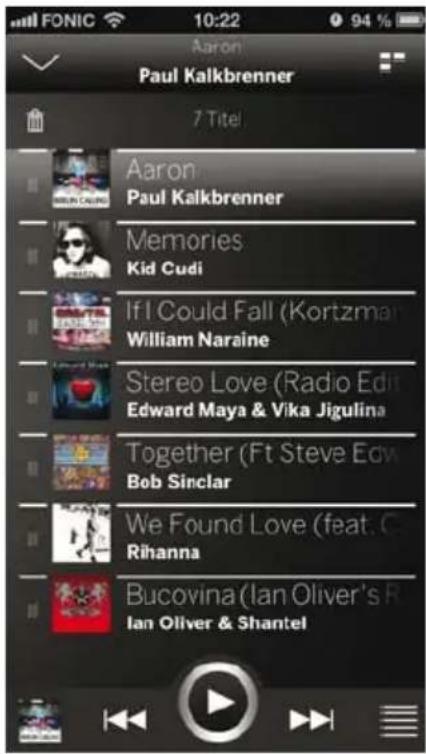

Las esquinas activas, además de permitir saltar a la lista de reproducción, también permiten acceder con un solo clic a la pantalla de inicio o al reproductor.
■ SoundPort / SoundPort Compact / SoundPort Mini
Manual de instrucciones
iDevices admitidos
Variantes de mando a distancia utilizables
iDevices admitidos
i Fecha: 18 de febrero de 2014.
iPad (4ª generación), iPad mini, iPad mini con Retina Display, iPad Air
iPod touch (5ª generación), iPod nano (7ª generación)
Sound Port - USB:
iPhone, iPod touch, iPod nano
iPad (4ª generación), iPad mini, iPad mini con Retina Display, iPad Air
iPod touch (5ª generación), iPod nano (7ª generación)
Sound Port Compact – USB:
iPhone, iPod touch, iPod nano
iPod touch (5 ^a generación), iPod nano (7 ^a generación)
Sound Port Mini - USB:
iPhone, iPod touch, iPod nano
Variantes de mando a distancia utilizables
En la lista se indican las variantes de mando a distancia con las cuales pueden controlarse las funciones del SoundPort.
La forma de configurar el mando a distancia para el manejo del SoundPort se indica en la página 136.
i La disponibilidad del código de dispositivo 31 depende de la variante del mando a distancia. El número de artículo/la variante puede consultarse en la tapa de las pilas del mando a distancia.
Assist1(TV) 89900A13/89900A14
| SoundPort SoundPort Compact | SoundPort Mini | ||
| Número de referencia 52227x00 | 52228x00 52229x00 | ||
| Temperatura de funcionamiento 5 °C ... 35 °C | |||
| Humedad 30 % ... 85% (sin condensación) | |||
| Dimensiones (An x Al x Pr) (aprox.) | 550 x 126 x 201 mm 4 | 15 x 109 x 178 mm 280 | x 91 x 153 mm |
| Peso 5,5 kg 3,6 kg 1,9 kg | |||
| AC-IN (tensión de red) 220 - 240 V, 50/60 Hz | |||
| Consumo de potencia: modo On (Potencia audio máx.) modo On (Potencia audio 1/8) modo Smart Standby modo Standby | 103 W51 W2,1 W<= 0,5 W | 62 W40 W2,1 W<= 0,5 W | 48 W35 W0,8 W<= 0,5 W |
| USB A | 2.0, tipo A, función de carga, máximo 2,1 A | ||
| USB B | PC Audio, iTunes Lightning Sync | ||
| Audio IN: | Toma, conector de 3,5 mm, 1.0 Vrms, 10 kOhm | ||
| Auriculares, 32-200 Ohm | |||
| Altavoces | 2 altavoces de agudos, de 15 W cada uno2 altavoces de banda ancha, de 20 W cada uno2 altavoces para graves, de 60 W cada uno | 2 altavoces de banda ancha, de 20 W cada uno1 altavoz para graves, de 60 W | 2 altavoces de banda ancha, de 8 W cada uno1 altavoz para graves, de 20 W |
| Rango de transmisión | 65 Hz - 20 kHz | ||
| Potencia de salida (seno / música) | 2 x 17 W + 1 x 50 W /2 x 34 W + 1 x 100 W | 2 x 10 W + 1 x 20 W /2 x 20 W + 1x 40 W | 2 x 6 W + 1 x 10 W /2 x 12 W + 1 x 20 W |
| Niveles de volumen | 48 | 24 | |
| Transmisión inalámbrica | Bluetooth 2,4 GHz, 10 m de alcance NFC | ||
| Protocolos Bluetooth | A2DP, 2.1+EDR, AVRCP 1.4, HS, HFP 1.6 (Wideband Speech), aptX-Decoder, AEC | ||
SoundPort / SoundPort Compact / SoundPort Mini
Manual de instrucciones
Protección del medio ambiente
Declaración de conformidad
Protección del medio ambiente
Embalaje y caja
Para la eliminación del embalaje hemos abonado un importe, de acuerdo con las legislaciones nacionales, a la gestora de residuos encargada de recoger estos embalajes en los comercios especializados. No obstante, recomendamos conservar el cartón original y el material de embalaje para transportar el dispositivo protegido, cuando fuera necesario.
El aparato
Atención: la Directiva europea 2002/96/CE regula la retirada, el tratamiento y el aprovechamiento de los aparatos electrónicos usados. Por ello, los aparatos electrónicos usados deben desecharse por separado. No deseche este dispositivo junto con la basura doméstica. Puede depositar su dispositivo usado de forma gratuita en los puntos de recogida autorizados o bien entregarlo en su comercio especializado al comprar un nuevo dispositivo similar.
Para más detalles sobre la recogida (también en el caso de países no pertenecientes a la UE), consulte a las autoridades locales.
Pilas
Conforme a las disposiciones sobre pilas usadas, éstas no se deberán desechar junto con la basura doméstica. Elimine las pilas usadas en los contenedores de recogida gratuitos dispuestos en los comercios. En los comercios especializados encontrará también un contenedor de recogida para pilas usadas.
Declaración de conformidad
Este equipo cuenta con la marca CE y cumple las directivas de la EU requeridas. Puede descargar la declaración de conformidad completa en nuestro sitio de Internet.
SoundPort / SoundPort Compact / SoundPort Mini
Manual de instrucciones
Reseñas legales
Aviso legal
Reseñas legales
"Made for iPod", "Made for iPhone" y "Made for iPad" significan que un accesorio electrónico se ha construido especialmente para su conexión al iPod, al iPhone o al iPad y que el desarrollador de tal dispositivo certifica que cumple las normas de rendimiento de Apple. Apple no se responsabiliza de ningún modo por la utilidad de este dispositivo ni por la conformidad con los estándares de seguridad y de supresión de interferencias.
iPod, iPhone, iPad, iPad mini y iTunes son marcas de Apple Inc. registradas en EE, UU, y otros países.
SoundPort / SoundPort Compact:
Made for
iPod
iPhone
iPad
SoundPort Mini:
Made for
iPod
iPhone
Aviso legal
Fecha de redacción 05/14-4.0 TB
© Loewe Technologies GmbH, Kronach
Se reservan los derechos de las modificaciones técnicas, los errores y la traducción.
SoundPort / SoundPort Compact / SoundPort Mini
Manual de instrucciones
SoundPort / SoundPort Compact / SoundPort Mini
Gebruiksaanwijzing
Inhoudsopgave
Van harte welkom....144
Condo de Torroja, 25
28022 Madrid, España
Tel +34 - 917 48 29 60
Fax +34 - 913 29 16 75
E-mail: loewe@maygap.com
F
Loewe France SAS
Rue du Dépôt.
Issagogiki Emboriki Ellados S.A.
321 Mesogion Av.
152 31 Chalandri-Athens, Hellas
Tel +30 - 210 672 12 00
Fax +30 - 210 674 02 04
E-mail: christina_argyropoulou@isembel.gr
H
Alemdag Cad. Site Yolu No:18
Umraniye, Istanbul, TÜRKİYE
Tel 444 4 784
E-mail: info@servisplus.com.tr
UAE
Dubai Audio Center
