Tuotetyyppi	Langaton Bluetooth-kaiutin
Merkki	Loewe
Malli	SoundPort Mini (Viite 52229x00)
Mitat (P x K x S)	280 x 91 x 153 mm
Paino	1,9 kg
Virtalähde	220-240 V, 50/60 Hz
Sähkönkulutus (valmiustila)	<= 0,5 W
Sähkönkulutus (Smart Standby -tila)	0,8 W
Sähkönkulutus (käyttötila, 1/8 teho)	35 W
Langaton yhteys	Bluetooth 2.1+EDR, NFC (Easy Pairing)
Liittimet	3,5 mm audiotulo (AUDIO IN), USB tyyppi A (lataus/streaming), USB tyyppi B (PC Audio/Sync), Apple Lightning -liitin, 3,5 mm kuulokelähtö
Kaiuttimet	2 laajakaistakaiutinta (2 x 8 W) + 1 woofer (20 W)
Lähtöteho (sinimuotoinen/musiikki)	2 x 6 W + 1 x 10 W / 2 x 12 W + 1 x 20 W
Taajuusvaste	65 Hz - 20 kHz
Tuetut äänikoodekit	aptX, SBC
Hands-free-toiminto	Kyllä (sisäänrakennettu mikrofoni)
iDevice-yhteensopivuus	iPhone 5/5c/5s, iPod touch (5. sukupolvi), iPod nano (7. sukupolvi) Lightningin kautta; muut USB:n kautta
Käyttölämpötila	5 °C - 35 °C
Käyttökosteus	30 % - 85 % (ei kondensoitumista)
Puhdistus	Alumiinipinta: hieman kostea pehmeä liina, ilman pesuainetta; kaiutinkangas: pehmeä imuri
Turvallisuus	Älä avaa koteloa; pidä vähintään 3 cm ilmanvaihto; vältä kosteutta ja lämmönlähteitä
Toimituksen sisältö	SoundPort Mini, virtajohto, 3,5 mm äänikaapeli, USB-kaapeli (A-B), käyttöohje
Lisävarusteet	Upotettavat verhoiluelementit, Assist-kaukosäädin

Usein kysytyt kysymykset - SoundPort Mini LOEWE

Miten yhdistän älypuhelimeni SoundPort Miniin Bluetoothilla?

Valitse Bluetooth-lähde (SRC-painike, kunnes valo muuttuu siniseksi). Paina pitkään (3 sekuntia) hands-free-painiketta (③), kunnes kuuluu äänimerkki. Aktivoi älypuhelimessasi Bluetooth ja etsi 'SoundPort_xx'. Jos koodia kysytään, kirjoita 0000. Yhteys on muodostettu, kun merkkivalo palaa jatkuvasti sinisenä.

Voinko ladata iPhoneni SoundPort Minin Lightning-liittimen kautta?

Kyllä, kytke iPhonesi Lightning-liittimeen (⑥). Laite latautuu jopa Smart Standby- tai valmiustilassa. Varmista, että pääkytkin on ON-asennossa. Lataus USB:n (tyyppi A) kautta on myös mahdollista.

Miten hands-free-toimintoa käytetään?

Varmista, että SoundPort on päällä ja yhdistetty Bluetoothilla puhelimeesi. Saapuvaan puheluun vastaat painamalla hands-free-painiketta (③). Puhu etupuolen suuntaan (piilotettu mikrofoni). Lopeta puhelu painamalla samaa painiketta uudelleen. Ihanteellinen etäisyys on 0,3–1,2 m.

Miten äänenvoimakkuutta ja ääniasetuksia säädetään?

Käytä + (④) ja - (⑤) -painikkeita äänenvoimakkuudelle. Maksimivoimakkuus ilmaistaan kahdella vilkahduksella. Ääniasetuksille (flat, voice, classic, pop) paina pitkään SRC (②) ja valitse + tai - -painikkeilla. Merkkivalo näyttää valitun asetuksen.

Mitä teen, jos SoundPort ei yhdistä Bluetoothilla?

Tarkista, että Bluetooth-lähde on valittuna (sininen merkkivalo). Jos yhdistäminen epäonnistuu, sammuta ja käynnistä SoundPort uudelleen. Varmista, että äänilähde on alle 10 metrin päässä ja tukee A2DP-profiilia. Jos koodia kysytään, syötä 0000. Voit myös käyttää NFC:tä viemällä laitteesi antennin (⑦) lähelle.

Miten SoundPort Mini puhdistetaan?

Sammuta laite. Puhdista alumiinipinta hieman kostealla pehmeällä liinalla, ilman pesuainetta tai hankausaineita. Pöly imuroidaan varovasti pölynimurilla kaiutinkankaasta. Älä päästä nestettä sisään.

Mitkä ovat energiansäästötilat?

Smart Standby aktivoituu 10 minuutin käyttämättömyyden jälkeen (ei musiikkia, puhelua tai painikkeen painallusta). Kulutus on 0,8 W. 4 tunnin Smart Standby -tilan jälkeen laite siirtyy valmiustilaan (≤0,5 W). Valmiustilassa vain virtapainike (①) tai kaukosäädin voivat herättää sen.

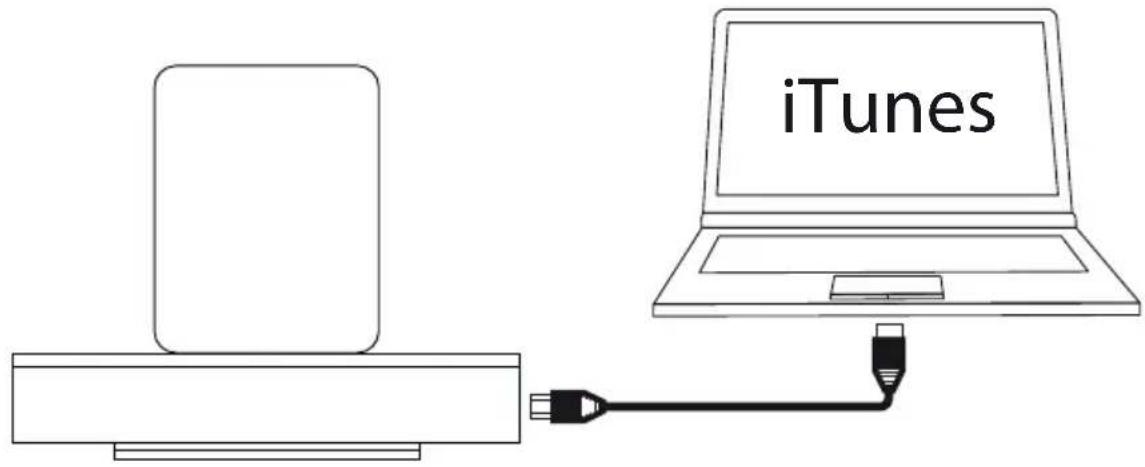

Voinko liittää SoundPortin tietokoneeseen?

Kyllä, USB B -portin (PC-Audio) kautta. Liitä USB A-B -kaapeli SoundPortin ja tietokoneen välille. Valitse PC-Audio-lähde (vaaleanpunainen merkkivalo). SoundPort tunnistetaan USB-kaiuttimena. Voit myös synkronoida iDevicen iTunesiin tämän yhteyden kautta.

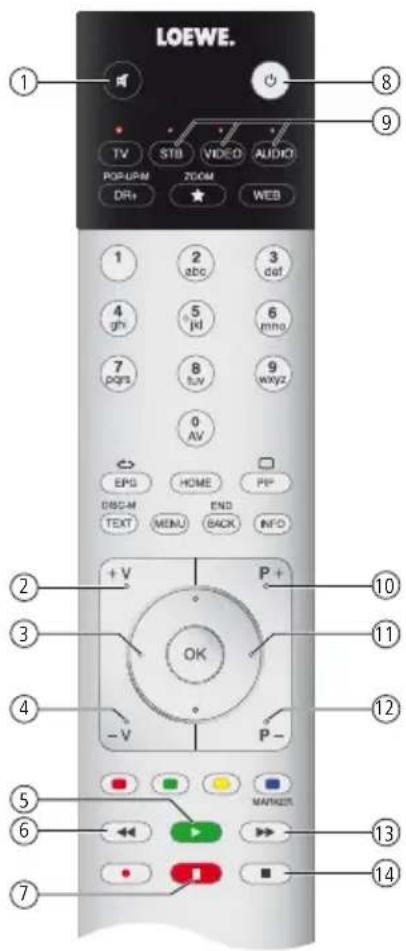

Miten Assist-kaukosäädintä käytetään?

Määritä laitteen painike (esim. AUDIO) painamalla samanaikaisesti tätä painiketta ja STOP-painiketta 5 sekunnin ajan, kunnes merkkivalo vilkkuu kahdesti. Syötä koodi 31 SoundPortille. Kaukosäätimellä voidaan hallita äänenvoimakkuutta, lähdettä, toistoa ja valmiustilaa.

Mitä teen, jos merkkivalo vilkkuu valkoisena?

Nopea valkoinen vilkkuminen ilmaisee saapuvaa puhelua hands-free-tilassa. Vastaa painamalla hands-free-painiketta (③). Jos puhelua ei ole, se voi tarkoittaa Bluetooth-yhteysyritystä. Varmista, että äänilähde on lähellä ja Bluetooth on päällä.

KÄYTTÖOHJE SoundPort Mini LOEWE

Käyttöturvallisuus....201

Käyttölaitteet....203

Liitännät 204

Käyttöönotto 205

Kytkeminen päälle/kytkeminen pois....206

Audiolähteen lataaminen 206

Lähteen valinta....207

Äänen säädöt 208

Kaapelilitäntä....209

Lightning Connector 210

Bluetooth-liitäntä 212

USB-Audio 214

PC-Audio 215

Sync 216

Audiotoisto/äänenvoimakkuuden säätö 217

Kädet vapaana -toiminto 218

Smart Standby -valmiustilassa ja Standby -valmiustilassa....219

Lisätarvikkeet....220

Tuetut iDevices-laitteet....222

Käytettävissä olevat kaukosäädinversiot....222

Tekniset tiedot....223

Ympäristönsuojelu....224

Vaatimustenmukaisuusvakuutus 224

Oikeudellisia huomautuksia....225

Julkaisutiedot....225

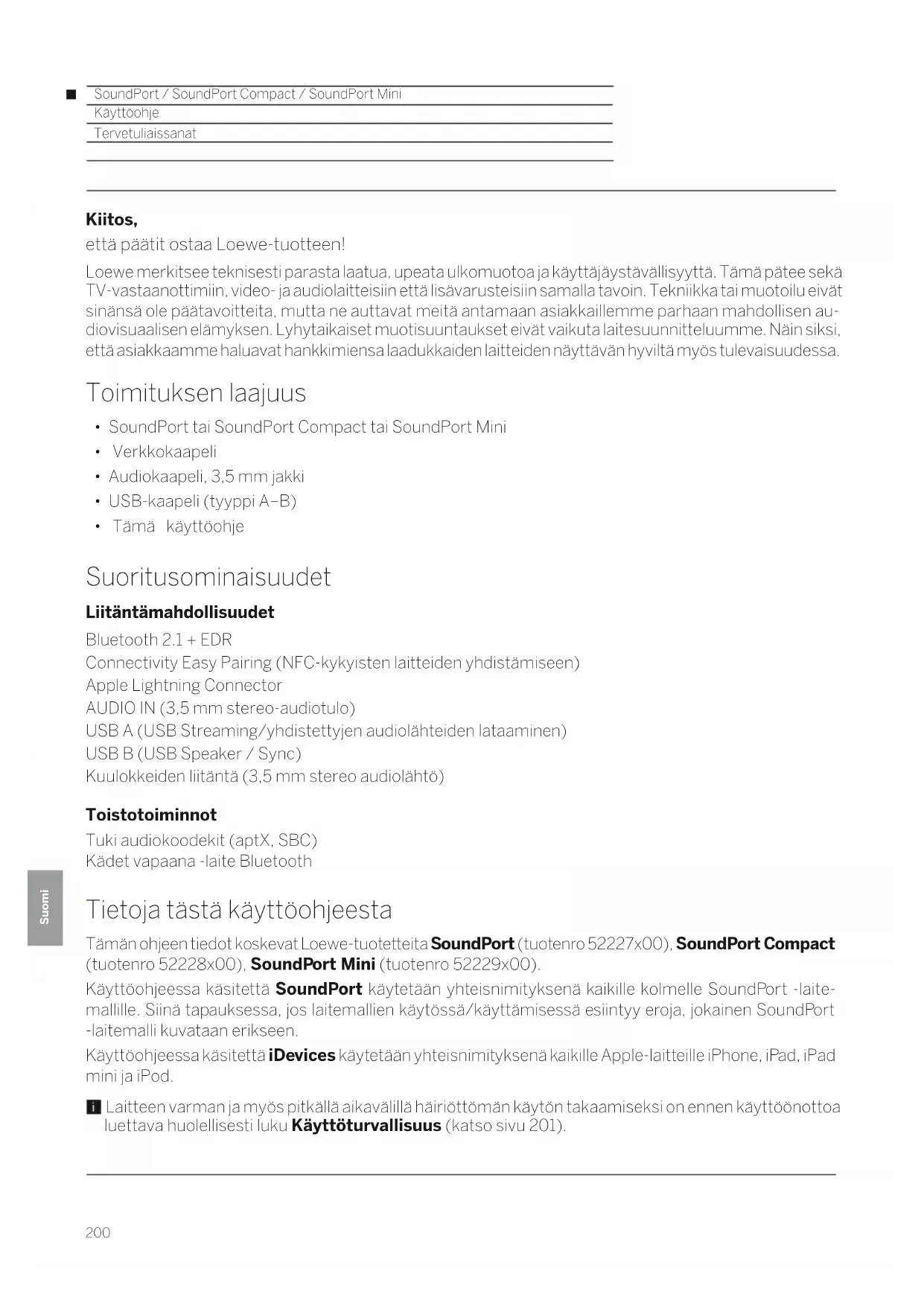

Kiitos,

että päätit ostaa Loewe-tuotteen!

Loewe merkitsee teknisesti parasta laatua, upeata ulkomuotoa ja käyttäjäystävällisyyttä. Tämä pätee sekä TV-vastaanottimiin, video- ja audiolaitteisiin että lisävarusteisiin samalla tavoin. Tekniikka tai muotoilu eivät sinänsä ole päätavoitteita, mutta ne auttavat meitä antamaan asiakkaillemme parhaan mahdollisen audiovisuaalisen elämyksen. Lyhytaikaiset muotisuuntaukset eivät vaikuta laitesuunnitteluumme. Näin siksi, että asiakkaamme haluavat hankkimiensa laadukkaiden laitteiden näyttävän hyviltä myös tulevaisuudessa.

Toimituksen laajuus

• SoundPort tai SoundPort Compact tai SoundPort Mini
- Verkkokaapeli
• Audiokaapeli, 3,5 mm jakki
• USB-kaapeli (tyyppi A-B)
• Tämä käyttöohje

Suoritusominaisuudet

Liitäntämahdollisuudet

Bluetooth 2.1 + EDR

Connectivity Easy Pairing (NFC-kykyisten laitteiden yhdistämiseen)

Apple Lightning Connector

AUDIO IN (3,5 mm stereo-audiotulo)

USB A (USB Streaming/yhdistettyjen audiolähteiden lataaminen)

USB B (USB Speaker / Sync)

Kuulokkeiden liitäntä (3,5 mm stereo audiolähtö)

Toistotoiminnot

Tuki audiokoodekit (aptX, SBC)

Kädet vapaana -laite Bluetooth

Tietoja tästä käyttöohjeesta

Tämän ohjeen tiedot koskevat Loewe-tuotetteita SoundPort (tuotenro 52227x00), SoundPort Compact (tuotenro 52228x00), SoundPort Mini (tuotenro 52229x00).

Käyttöohjeessa käsitettä SoundPort käytetään yhteisnimityksenä kaikille kolmelle SoundPort -laitemallille. Siinä tapauksessa, jos laitemallien käytössä/käyttämisessä esiintyy eroja, jokainen SoundPort -laitemalli kuvataan erikseen.

Käyttöohjeessa käsitettä iDevices käytetään yhteisnimityksenä kaikille Apple-laitteille iPhone, iPad, iPad mini ja iPod.

i Laitteen varman ja myös pitkällä aikavälillä häiriöttömän käytön takaamiseksi on ennen käyttöönottoa luettava huolellisesti luku Käyttöturvallisuus (katso sivu 201).

Laitteen käyttöturvallisuuden varmistamiseksi ja tarpeettomien vaurioiden välttämiseksi on seuraavat turvallisuusohjeet luettava ja niitä on noudatettava:

Määräystenmukainen käyttö ja ympäristöolosuhteet

Tämä laite on tarkoitettu ainoastaan äänisignaalien toistoon. Sitä ei saa käyttää tiloissa, joiden ilman-kosteus (esim. kylpyhuone, sauna) tai pölypitoisuus on korkea. Takuu kattaa ainoastaan käytön edellä mainituissa sallituissa tiloissa.

Jos laitetta käytetään ulkona, se on suojattava kosteudelta (sateelta, tippu- ja roiskevedeltä sekä kasteelta). Korkea ilmankosteus ja pölypitoisuus johtavat vuotovirtoihin laitteessa. Ne voivat kosketettaessa aiheuttaa sähköiskun tai tulipalon.

Jos laite tuodaan kylmästä tilasta lämpimään ympäristöön, sen tulee antaa olla sammutettuna noin tunnin ajan, jotta tii-vistynyt kosteus pääsee haihtumaan.

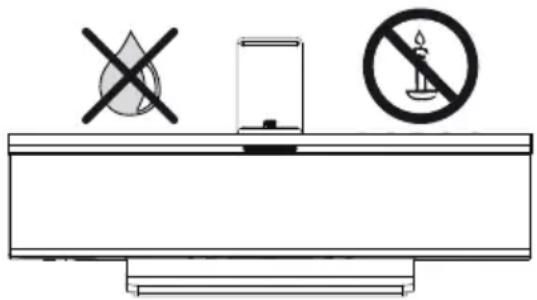

Mitään nesteillä täytettyjä esineitä ei saa asettaa laitteen päälle. Laite on suojattava vesiroiskeilta ja -pisaroilta.

Kynttilät ja muut avoliekit on aina pidettävä kaukana laitteesta tulen leviämisen estämiseksi.

Laitetta ei saa asettaa sellaiseen paikkaan, jossa voi esiintyä tärinää. Se voi johtaa materiaalin ylikuormittumiseen.

Väärät jännitteet voivat vaurioittaa laitetta. Tämän laitteen saa yhdistää mukanatoimitetulla verkkokaapelilla ainoastaan sellaiseen virtaverkoon, jonka jännite ja taajuus vastaavat tyyppikilvessä ilmoitet-tuja arvoja. Laitteen verkkopistokkeen on oltava helposti saatavilla, jotta laite voidaan milloin tahansa irrottaa virtaverkosta. Kun verkkopistoke irrotetaan, johdosta ei saa vetää, vaan on tartuttava pistoke-koteloon.

Verkkokaapeli on vedettävä siten, että se ei voi vaurioitua. Liitäntäkaapelia ei saa taittaa tai vetää terävien kulmien yli, sen päällä ei saa kävellä, eikä sitä saa altistaa kemiallisille aineille; viimeksimainittu koskee koko laitetta. Verkkokaapelista, jonka eristys on vaurioitunut, voi saada sähköiskun ja se voi aiheuttaa tulipalon vaaran.

Valvonta

Lasten ei saa antaa käsitellä laitetta tai leikkiä sen välittömässä läheisyydessä ilman valvontaa. Laite saattaa kaatua, siirtyä tai pudota alustaltaan ja aiheuttaa loukkaantumisia. Laitetta ei saa jättää päälle ilman valvontaa.

Ilmankierto ja korkeat lämpötilat

Jos laite sijoitetaan kaappiin tai hyllyyn, laitteen sivuilla ja sen yläpuolella täytyy olla vähintään 3 cm vapaa-ta tilaa ilmankierron varmistamiseksi.

Kuten kaikki elektroniset laitteet, myös tämä laite tarvitsee ilmaa jäähdyttämiseen. Jos ilmankierto estyy, seurauksena voi olla tulipalo.

Metalliesineiden, neulojen, paperiliittimien, nesteiden, steariinin tai vastaavien joutumista laitteen sisäosiin laitesuojuksissa olevien aukkojen kautta on vältettävä. Esineet voivat johtaa laitteessa oikosulkuihin ja mahdollisesti tulipaloon.

Jos laitteen sisäosiin kuitenkin sattuu jotain putoamaan, on verkkopistoke välittömästi irrotettava ja otettava yhteyttä asiakaspalveluun laitteen tarkastamiseksi.

Paikoilleen sijoitus

Laitteen saa sijoittaa vain tasaiselle, tukevalle, vaakasuoralle alustalle. Erityisesti huonekalujen sisään tai päälle sijoitettaessa ei laite saa ulottua niiden reunojen yli eteen tai sivulle.

Laite on sijoitettava siten, että se ei ole altistettuna suoralle auringonvalolle tai muille lämpölähteille kuten esimerkiksi lämpöpattereille.

Äänenvoimakkuus

Musiikin kuunteleminen liian suurella äänenvoimakkuudella voi aiheuttaa kuulovaurioita. Erittäin suuria äänenvoimakkuuksia on vältettävä, varsinkin pitempia aikoja kuunneltaessa. On varmistettava, että äänenvoimakkuus laitteessa on alhaisella tasolla tai laite on kytketty pois päältä, ennen kuin tilasta poistutaan.

Ukonilma

Ukonilmalla on laitteen verkkopistoke ja kaikki laitteeseen yhdistetyt johdot irrotettava. Salamaniskun aiheuttamat ylijännitteet voivat vahingoittaa laitetta sähköverkon kautta. Laitteen verkkopistoke ja kaikki yhdistetyt johdot on irrotettava myös pidemmän kotoa poissaolon ajaksi.

Korjaukset ja lisätarvikkeet

Huomautus: Älä missään olosuhteissa avaa tai poista kotelon suojuksia, koska muuten voit joutua vaarallisten sähköjännitteiden kanssa kosketuksiin tai sinua voivat uhata muut vaarat. Laitteen korjaus- ja huoltotyöt on annettava ainoastaan valtuutettujen teknikoiden suoritettaviksi.

Mahdollisuuksien mukaan on käytettävä vain alkuperäisvaraosia.

Puhdistus ja hoito

i Kytke ennen puhdistusta laite pois päältä.

Puhdista alumiinipinta vain kostealla, hieman kostutetulla, pehmeällä, puhtaalla ja värineutraalilla liinalla ilman mitään voimakkaita tai hankaavia puhdistusaineita.

Pölyn voi tarvittaessa poistaa kaiutinkankaasta varovasti pölynimurilla.

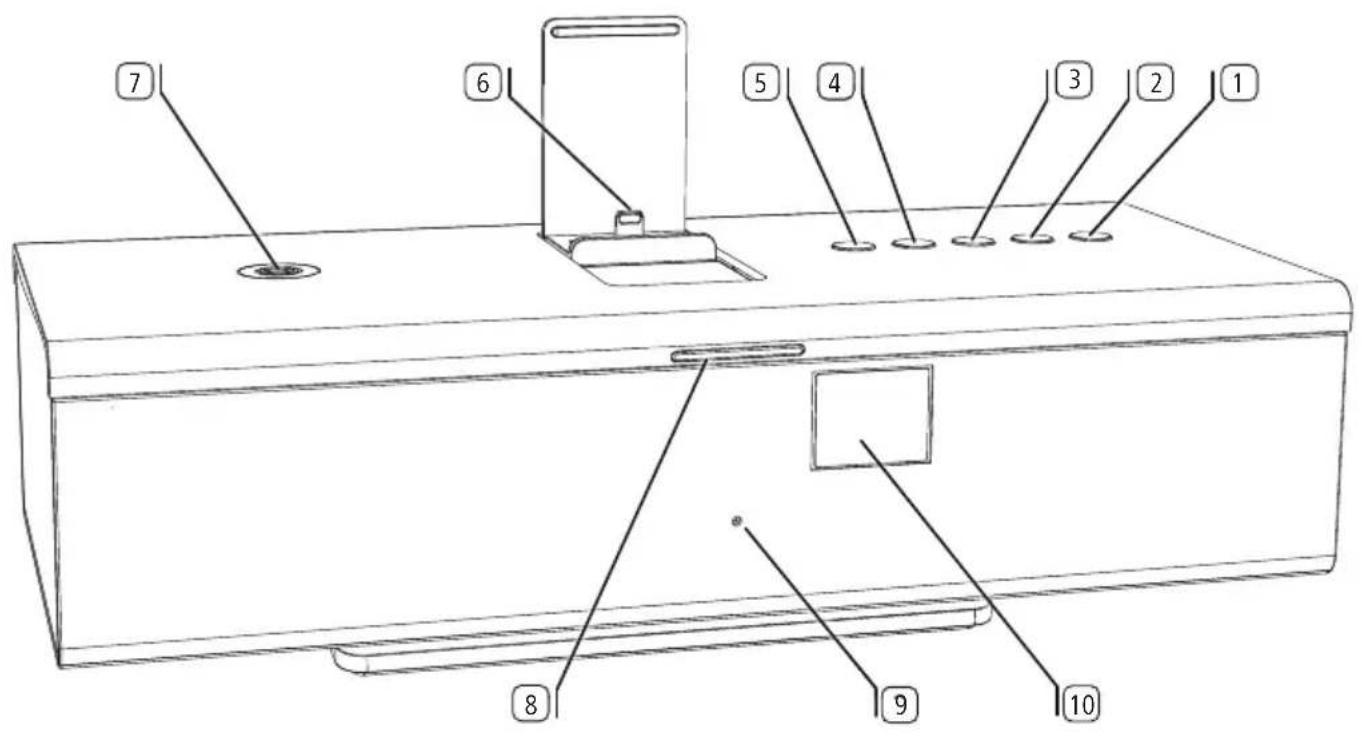

① Painike (Kytkeminen päälle/kytkeminen pois)
2 Painike SRC (Lähteen valinta/Äänen säädöt)
3 Painike (Kädet vapaana -painike/Bluetooth-kytkentä)
4 Painike +Äänenvoimakkuus +)
5 Painike (Äänenvoimakkuus -)
6 Apple Lightning Connector (maks 2.1A)
7 Connectivity Easy Pairing -antenni (NFC-kykyisten laitteiden yhdistämiseen)
8 LED-näyttö
⑨ Kädet vapaana -mikrofoni (peitossa kaiutinsuojuksen takana)
10 Infrapunavastaanotin (peitossa kaiutinsuojuksen takana)

■ SoundPort / SoundPort Compact / SoundPort Mini

Käyttöohje

Liitännät

SoundPort/SoundPort Compact

SoundPort/SoundPort Compact 17 16 11 12 13 14 15

SoundPort Mini

Port Mini ⑰⑰⑯⑰⑰⑱⑲⑳⑴ ⑰⑰①②③④⑤⑥⑦⑧⑨⑩⑪⑫⑬⑭⑮⑯⑰⑱⑱⑲⑳⑴⑵⑶⑷⑸⑹⑺⑺⑻⑯⑰⑱⑲⑳⑴⑵⑶⑷⑸⑹⑺⑺⑻⑯⑰⑱⑲⑳⑴⑵⑶⑷⑸⑹⑺⑺⑻⑯⑰⑱⑲⑳⑴⑵⑶⑷⑸⑹⑺⑰

11 Virtakatkaisin
12 AC-IN (verkkoliitäntä)
13 Kaapelisuojus (irrotettavissa)
14 AUDIO IN (stereo-audiotulo 3,5 mm jakki)
15 USB B-liitäntä
16 USB A-liitäntä
17 Kuulokelähtö (3,5 mm jakki)

SoundPort / SoundPort Compact / SoundPort Mini

Käyttöohje

Käyttöönotto

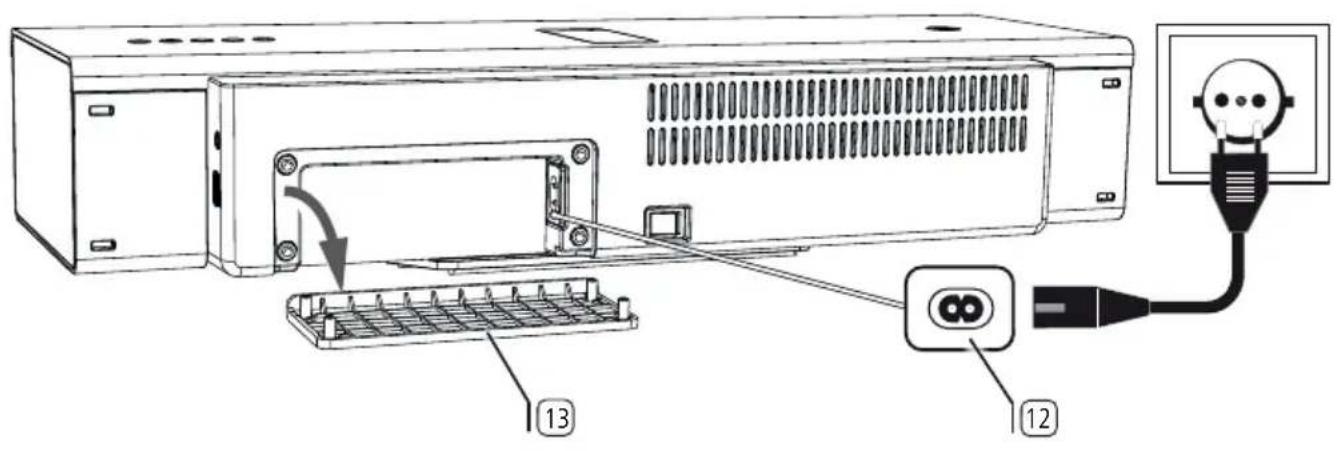

Verkkovirtaan liittäminen

Poista laitteesta SoundPort/SoundPort Compact kaapelisuojus 13 laitteen takaosasta.

Työnnä virtakaapeli verkkoliitäntään ^12 ja yhdistä se 220-240V 50/60Hz pistorasiaan.

SoundPort/SoundPort Compact

Kytkeminen päälle/kytkeminen pois

Audiolähteen lataaminen

Päällekytkentä

Polskytketyssä tilassa on LED-näyttö ^8 pimeä.

Kytke virtakytkin ^11 asentoon ON. SoundPort on Standby-valmiustilassa.

Keskimmäiset osiot LED-näytössä 8 palavat himmeinä.

Paina lyhyesti päälle-/poiskytkintä ^1 laitteessa.

LED-näyttö ⑧ palaa ensimmäisessä käynnistyksessä vihreänä (lähde AUDIO IN). Myöhemmissä päällekytkennöissä jää viimeksi valittu lähde voimaan. LED-näytön värit yksittäisille lähteille löytyvät sivulta 207.

Jos 10 minuutin aikana mitään musiikkia ei kuunnella, puheluita ei vastaanoteta tai soiteta, mitään painiketta SoundPort-laitteessa tai kaukosäätimessä Assist (katso sivu 220) ei paineta, mitään laitetta ei ole yhdistettynä eikä mikään Sync-tapahtuma ole käynnissä, SoundPort kytkeytyy automaattisesti Smart Standby -valmiustilaan.
i Lisätietoja energiatiloista löytyy sivulta 219.

Poiskytkentä

Paina lyhyesti päälle-/poiskytkintä① laitteessa. SoundPort on Standby-valmiustilassa.

Keskimmäiset osiot LED-näytössä 8 palavat himmeinä.

i Oltuaan 4 tuntia Smart Standby -valmiustilassa SoundPort kytkeytyy automaattisesti Standby -valmiustilaan.
i Lisätietoja energiatiloista löytyy sivulta 219.

Audiolähteen lataaminen

Voit ladata oman audiolähteesi kuten esim. matkapuhelimen, laitteen SoundPort kautta.

i SoundPort - laitteen virtakytkimen oltava päällekytkettynä.
i Ladattuna tulee kerrallaan olla vain yksi laite.

iDevices-laitteiden lataaminen liitännässä Lightning Connector:

Yhdistä Lightning Connector -liitännällä varustetut laitteesi SoundPort -laitteeseen asennettuun Lightning Connector -liitäntään 6 (katso sivu 210 ja 211).

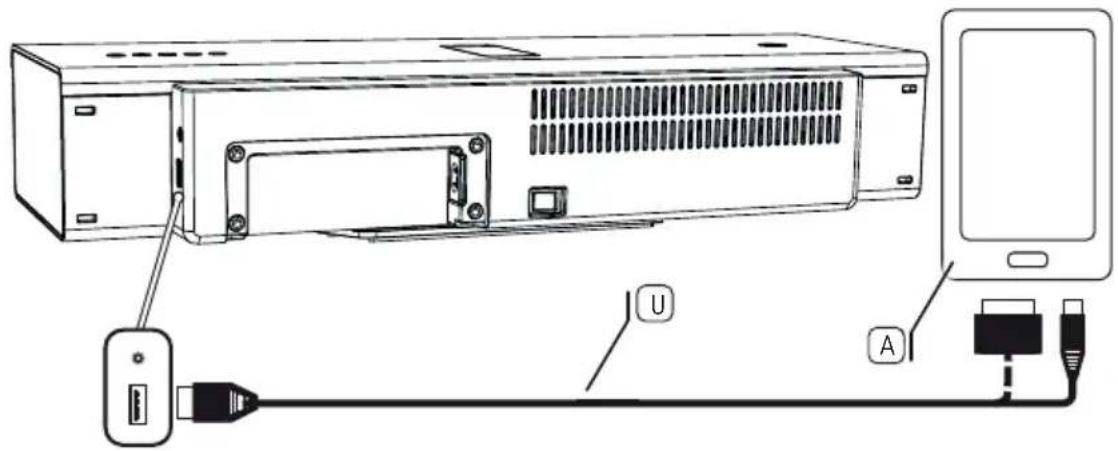

Audiolähteiden lataaminen USB:llä:

Yhdistä USB-johdon A-tyypin pistoke USB-liitäntään ^16 SoundPort -laitteessa. Käytä tätä varten omaan audiolähteeseesi sopivaa tyypin A-pistokkeella varustettua USB-johtoa (saatavana alan liikkeistä).

i Yhdistetty laite (Lightning/USB) ladataan SoundPort-laitteen sekä käynnistetyssä että myöskin Standby-valmiustilassa. Smart Standby-valmiustilassa ei tapahdu audiolähteiden lataamista lataamista.

Lähteen valinta

SoundPort tarjoaa useita mahdollisuuksia audiolähteiden yhdistämiseen laitteeseen ja niiden valintaan. Jokaiselle lähteelle on kohdistettu oma värinsä LED-näytössä.

Yksittäisten lähteiden LED-värit

AUDIO IN (vihreä)
Audiolähteen yhdistäminen 3,5 mm stereokaapelilla AUDIO IN -liätntään SoundPort -laitteeseen löytyy sivulta 209.
Apple Lightning Connector (violetti)
iDevices-laitteiden yhdistäminen Lightning Connector -liitäntään löytyy sivuilta 210/211.
Bluetooth (sininen)
Audiolähteiden yhdistäminen Bluetooth/NFC -toiminnoilla löytyy sivuilta 212/213.
USB-Audio (keltainen)
Audiolähteiden yhdistäminen USB:llä löytyy sivuilta 214.

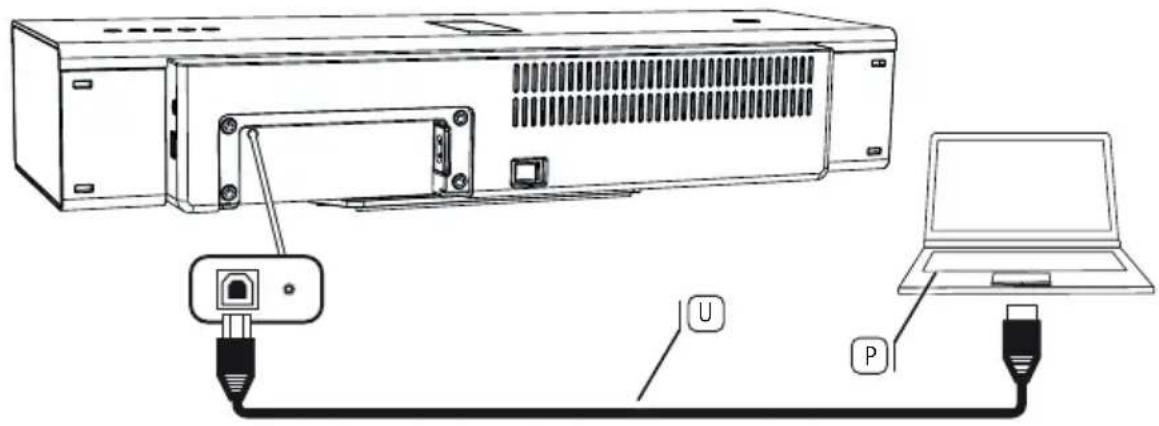

PC-Audio (vaaleanpunainen)
Laitteen SoundPort yhdistäminen USB-laitteena löytyy sivulta 215.

Lähteen valinta

Jokainen painikkeen SRC 2 painallus aiheuttaa siirtymisen seuraavaan lähteeseen.

Lähteiden järjestys vastaa ylläkuvattua LED-värien järjestystä.

SoundPort yrittää lähteen valinnan jälkeen muodostaa valitun liitännän kautta yhteyden audiolähteeseen.

LED-näyttö 8 vilkkuu haun aikana valitussa lähteen värissä (haun maksimiaika 30 s).

Kun haku on onnistunut, LED-näyttö 8 palaa valitun lähteen värissä.

Jos haku on epäonnistunut, LED-näyttö 8 himmennetään valitun lähteen värissä (60% kirkkaus).

SoundPort / SoundPort Compact / SoundPort Mini

Käyttöohje

Äänen säädöt

Äänen säädöt

SoundPort - laitteessa on mahdollisuus hakea esiin audiotoistoa varten esimääritetyt äänen säädöt.

Äänen säätöjen valinta

Paina painiketta SRC ^2 laitteessa SoundPort pitkään (n. 2 sekuntia).

LED-näytössä 8 näkyy viimeisin valittu äänen säätö (esimerkki: classic).

Paina painiketta +④ tai painiketta -⑤ niin usein, että haluttu äänen säätö on valittuna (esimerkki: flat).

Jos muutaman sekunnin aikana mitään painiketta ei paineta, aikaisemmin valittu lähde tulee uudelleen esiin.

Äänen säätöjen LED-näyttö

1 LED-näyttö: esimääritys flat
2 LED-näytöt: esimääritys voice
3 LED-näytöt: esimääritys classic
4 LED-näytöt: esimääritys pop

SoundPort / SoundPort Compact / SoundPort Mini

Käyttöohje

Kaapelilitäntä

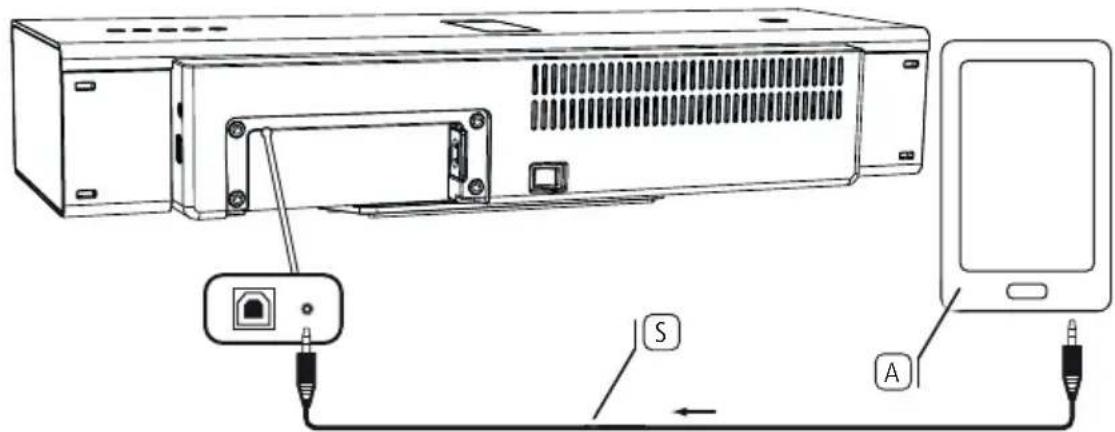

Audiolähteen yhdistäminen liitäntään AUDIO IN

SoundPort - laitteen voi yhdistää audiokaapelilla (3,5 mm jakkipistoke) audiolähteeseen kuten matkapu-helin, musiikkisoitin jne.

Yhdistä stereo-audiolähtö AUDIO IN ^14 laitteessa SoundPort oman audiolähteesi analogiseen stereo-audiolähtöön A.

Käytä tätä varten toimitukseen sisältyvää audiokaapelia 3,5 mm jakkipistokkeella.

i Lähteeksi on valittu AUDIO IN (katso sivu 207).

Audiotoisto (katso sivu 217) tapahtuu nyt audiokaapelin kautta.

SoundPort/SoundPort Compact

Tässä SoundPort -laitteessa on Apple Lightning Connector iDevices-laitteille ^9 . Näin voit toistaa kaikkia äänilähteitä (musiikki, video, nettiradio, Podcasts) omasta iDevice-laitteestasi Lightning Connectorilla SoundPort:n kaiuttimien kautta.

Lightning Connectoriin yhdistetty iDevice ladataan SoundPort -laitteen sekä käynnistetyssä että myöskin Smart Standby- valmiustilassa (katso sivu 206).

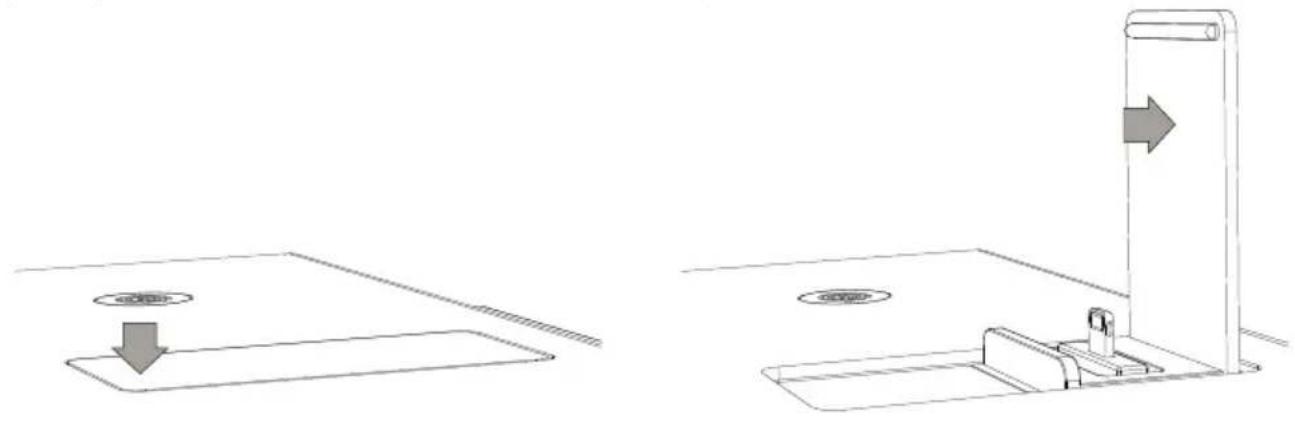

Lightning Connector - laitteen avaaminen

Paina kevyesti suljetussa tilassa suojakannen yläpuolta edessä. Lightning Connector avautuu automaat-tisesti, kun lukitus on poistettu.

Paina avattu suojakansi taaksepäin lukitusasentoon pidikkeen kiinnittämistä varten. Nyt voit käyttää Lightning Connectoria iDevices-laitteille (katso sivu 211).

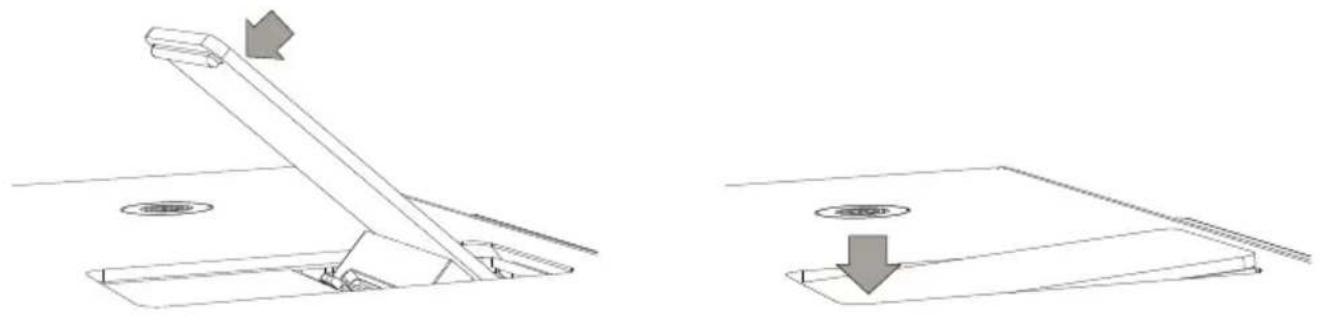

Lightning Connector - laitteen sulkeminen

Paina avattu suojakansi eteenpäin pois lukitusasennosta. Sulje suojakansi painamalla sitä suljetun pää-teasennon yli alaspäin. Suojakannen lukittuminen on kuultavissa.

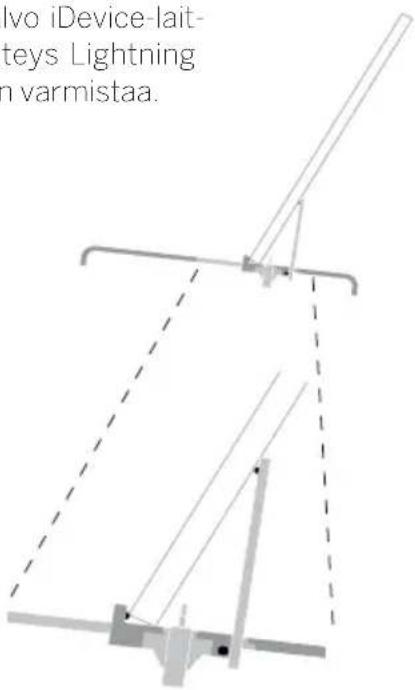

Audiolähde Lightning Connector - laitteeseen

Voit yhdistää Lightning Connectorilla varustettuja iDevices-laitteita pystysuorassa suunnassa integroidulla Lightning Connector -laitteella ^1 . iDevices voidaan asettaa myös vaakasuoraan. Yhdistäminen tapahtuu tässä tapauksessa Bluetoothin (katso sivu 212) tai USB-kaapeliyhteyden kautta ^1 (katso sivu 214).

Kun iDevice on yhdistetty Lightning Connectoriin laitteessa SoundPort, se on valmis audiotoistoon (katso sivu 217) tai Sync-toimintoon tietokoneen kanssa (katso sivu 216).

Seuraavasta näet, mitä iDevice-laitetta voi käyttää SoundPort -laiteversioissa maksimaalisesti (suhteessa laitekokoon).

SoundPort SoundPort Compact SoundPort Mini
iPad pystysuora/vaakasuora iPad pystysuora/
vaakasuora
iPhone 5/iPod touch pystysuora/vaakasuora
i Poista mahdollinen suojakalvo iDevice-laitteestasi, jotta luotettava yhteys Lightning Connector -liitäntään voidaan varmistaa.

Ivo iDevice-lait- teys Lightning n varmistaa.

iDevice asetettu Lightning Connectorin suojakanteen

Pure mechanical linkage diagram without any text, numbers, or symbols

iDevice yhdistetty Lightning Connectoriin

SoundPort / SoundPort Compact / SoundPort Mini

Käyttöohje

Bluetooth-liitäntä

Audiolähteen yhdistäminen Bluetooth-yhteydellä

SoundPort -laitteen voi langattomasti yhdistää Bluetooth-yhteydellä johonkin audiolähteeseen, esim. älypuhelimeen, tablet-tietokoneeseen jne. Audiolähteiden täytyy tukea Bluetooth-protokollaa A2DP.

i Etäisyys SoundPort - laitteen ja audiolähteen välillä ei saa olla yli 10 m (näköyhteys).
i SoundPort tallentaa viimeiset 5 Bluetoothin kautta yhdistettyä audiolähdettä. Uudessa yhdistämisessä voidaan näin yhteys muodostaa nopeammin. Kuitenkin vain yksi aktiivinen yhteys on mahdollinen samanaikaisesti. Jos lisätään uusi audiolähde, "vanhin" tallennettu audiolähde poistetaan yhteysluettelosta.

i Lähteeksi on valittu Bluetooth (katso sivu 207).

Paina painiketta ^3 laitteessa SoundPort pitkään (n. 3 sekuntia). Kuulet signaaliäänen.

LED-näyttö 8 vilkkuu.

Aktivoi audiolähteen Bluetooth-toiminto. Ota tarvittaessa avuksi audiolähteen käyttöohje.

Paina tarvittaessa audiolähteen Bluetoothin Haku-toimintoa.

Nyt suoritetaan audiolähteen läheisyydessä olevien Bluetooth-laitteiden haku.

Valitse SoundPort_xx ^1 . Jos kysytään koodia, syötä 0000.

Kytkennän lopuksi kuulet signaaliäänen.

LED-näyttö 8 palaa jatkuvasti. SoundPort on nyt valmis audiotoistoon (katso sivu 217).

Joissakin audiolähteissä täytyy yhteys erikseen aktivoida, ennen kuin musiikkitoisto on mahdollista laitteella SoundPort.

Lähdettä vaihdettaessa painikkeella SRC ^2 käynnissä oleva musiikkitoisto keskeytyy/ pysähtyy, mutta audiolähteen yhteys jää kuitenkin voimaan.

Painamalla painiketta ① SoundPort siirtyy Standby-valmiustilassa. Käynnissä oleva musiikkitoisto keskeytyy/pysähtyy, audiolähteen yhteys katkaistaan.

Uudelleen päällekytkettäessa painikkeella ① SoundPort yrittää muodostaa yhteyden audiolähteeseen uudelleen. Tässä tilassa LED-näyttö vilkkuu ⑧.

Muodostetun yhteyden jälkeen LED-näyttö palaa jatkuvasti.

Audiolähteen yhdistäminen Connectivity Easy Pairing -toiminnolla

Erityisen helposti voi SoundPort -laitteen yhdistää Connectivity Easy Pairing -toiminnolla (yhteys NFC-kykyisiin laitteisiin) johonkin audiolähteeseen kuten älypuhelimeen, tablet-tietokoneeseen jne. Audiolähteen täytyy tätä varten tukea NFC-toimintoa.

Aktivoi audiolähteen NFC-toiminto ja Bluetooth-toiminto. Ota tarvittaessa avuksi audiolähteen käyttöohje.

i Katso lisätietoja oman audiolähteesi käyttöohjeista koskien tarkkaa NFC-kohdealuetta.
i Yhteys Connectivity Easy Pairing -toiminnolla on jatkuvasti aktiivisena laitteessa SoundPort (poikkeus: Standby-valmiustilassa). Sen takia ei manuaalisesti tarvitse vaihtaa Bluetooth-lähteeseen.

Pidä oman audiolähteesi NFC-kohdealuetta ^A Connectivity Easy Pairing -antenniin päin ^7 laitteessa SoundPort.

Vahvista tarvittaessa audiolähteen kysymys yhdistämisestä SoundPort -laitteeseen myöntävästi. Kytkennän lopuksi kuulet signaaliäänen.

LED-näyttö 8 palaa jatkuvasti.

Nyt SoundPort on yhdistetty audiolähteeseen Bluetoothin kautta ja valmis audiotoistoon (katso sivu 217).

Joissakin audiolähteissä täytyy yhteys erikseen aktivoida, ennen kuin musiikkitoisto on mahdollista laitteella SoundPort.
Jos jokin toinen NFC-kykyinen audiolähde tulee SoundPort -laitteen yhteysalueelle, se yhdistetään SoundPort -laitteeseen. Olemassaoleva yhteys edelliseen audiolähteeseen katkaistaan.

SoundPort / SoundPort Compact / SoundPort Mini

Käyttöohje

USB-Audio

Audiolähteen yhdistäminen USB-johdolla

SoundPort - laitteen voi yhdistää USB-johdolla johonkin audiolähteeseen kuten matkapuhelimeen, musiikkisoittimeen jne.

Yhdistä SoundPort -laitteen USB-liitäntä (tyyppi A) ^16 audiolähteeseen A. Käytä tätä varten audiolähteestä riippuen sopivaa USB-johtoa U.

i Tietyissä audiolähteissä kuten esim. Android-älypuhelimissa, on mikro-USB-liitäntä, iDevices-laitteet ilman Lightning Connectoria (1 yhdistetään 30-napaisen liitännän kautta SoundPort -laitteen USB-liitäntään.
i Audiolähteen täytyy tukea audiotoistoa USB:n kautta (USB-Streaming).
i Lähteeksi on valittu USB-Audio (katso sivu 207).

Audiotoisto (katso sivu 217) tapahtuu nyt USB:n kautta.

SoundPort/SoundPort Compact

SoundPort -laitteen yhdistäminen USB-laitteena (PC-Audio)

Voit yhdistää SoundPort -laitteen USB-johdolla tietokoneeseen. SoundPort ilmoittautuu tietokoneeseen USB-kaiuttimena ja sitä voi sen jälkeen käyttää toistolaitteena tietokoneessa.

SoundPort - laitteeseen Lightning Connectorin kautta yhdistetyt audiolaitteet voidaan SoundPort - laitteen kautta synkronisoida tietokoneessa (katso sivu 216).

Yhdistä USB-liitäntä (typpi B) 15 johonkin tietokoneen vapaaseen USB-liitäntään P. Käytä tätä varten tyypin A-B USB-johtoa U.

i Lähteeksi on valittu PC-Audio (katso sivu 207).

Audiotoisto (katso sivu 217) tapahtuu nyt USB:n kautta..

Toiminto riippuu yhdistetyn laitteen laitteisto- ja ohjelmistovarustuksesta, esim. liitäntäasetuksista, käytetyistä ajureista, Codecs- ja formaattiasetuksista. Katso myös oman lähdelaitteesi dokumentteja ja päivitä tarvittaessa niiden ajurit tai kiinteät ohjelmistot.

SoundPort/SoundPort Compact

SoundPort -laitteen Lightning Connectorin kautta yhdistetty iDevice ^1 voidaan synkronoida SoundPort -laitteen kautta tietokoneessa iTunes-toimintojen kanssa. SoundPort toimii tässä yhdysosana iDevice- laitteen ja tietokoneen välillä.

i Tämän sovelluksien toimivuus riippuu käytetyistä tietokoneista, käyttöjärjestelmästä, iTunes, Apple iOS ja iDevice -toiminnoista sekä vastaavista ohjelmistoversioista.
i SoundPort on yhdistetty USB-laitteena tietokoneeseen (katso sivu 215).
iDevice on yhdistetty SoundPort -laitteen Lightning Contactoriin (katso sivu 211).
i Lähteeksi on valittu Apple Lightning Connector (katso sivu 207).
i Tietokoneeseen on asennettu iTunes ja aktivoitu automaattinen synkronointi (iTunesasetukset, katso ohjelmiston dokumentaatio).

iTunes

LED-näytössä 8 näkyy valittuna lähteenä Apple Lightning Connector.

Paina painiketta ^3 SoundPort - laitteessa pitkään (n. 3 sekuntia) Sync-tilan aktivoimiseksi.

LED-näyttö 8 vilkkuu Sync-tapahtuman aikana vasemmalta oikealle.

i Tarkkaile myös tietokoneessa näyttöön mahdollisesti tulevia käyttöjärjestelmän tai iTunes-toiminnon ilmoituksia ja näyttöjä.
Sync-tapahtuman aikana ei SoundPort -laitteessa voi suorittaa mitään muita toimintoja (sammuttaminen, lähteen valinta, kädet vapaana -toiminto, äänenvoimakkuuden muuttaminen tms).

Paina painiketta ^3 SoundPort pitkään (n. 3 sekuntia) Sync-tilan lopettamiseksi.

Audiotoisto

Jonkin audiolähteen täytyy olla yhdistettynä tai kytkettynä SoundPort -laitteeseen.
i Lähteen valinnassa täytyy tämä audiolähde olla valittuna (katso sivu 207).

LED-näytössä 8 näkyy valittu lähde, esim. USB.

Käynnistä audiotoisto audiolähteestä. Toiston ohjaus (kappalevalinta, kelaus jne.) tapah-tuu audiolähteen soittimesta/App-sovelluksesta.

Äänenvoimakkuuden säätö

i Audiokaapelin kautta tapahtuvassa yhteydessä (katso sivu 209) audiolähteen äänenvoimakkuus säädetään korkeaan arvoon häiriöäänten välttämiseksi. Sen jälkeen valitaan SoundPort -laitteesta haluttu äänenvoimakkuus.
i Devices-laitteiden Bluetoothin kautta tapahtuvassa yhteydessä (katso sivu 212) on äänenvoimakkuuden säätö iDevice/SoundPort kytketty yhteen, eli äänenvoimakkuuden muuttaminen jommasta kummasta laitteesta muuttaa sitä myös toisessa laitteessa.
1 Musiikin kuunteleminen liian suurella äänenvoimakkuudella voi aiheuttaa kuulovaurioita. Erittäin suuria äänenvoimakkuuksia on vältettävä, varsinkin pitempia aikoja kuunneltaessa.
i Jos 10 minuutin aikana ei kuunnella mitään musiikkia tai paineta jotain painiketta. SoundPort kytkeytyy automaattisesti Smart Standby-valmiustilassa.

LED-näytössä 8 näkyy valittu lähde, esim. Apple Lightning Connector.

Säädä äänenvoimakkuutta laitteessa SoundPort painikkeella +④ ja - ⑤.

Äänenvoimakkuutta voi säätää useilla askeleilla ^1 , jotka esitetään neljän LEDin kautta LED-näytössä ^8 optisesti.

Jokainen lyhyt painikkeen + 4 ja - 5 painallus lisää tai vähentää äänenvoimakkuutta yhden askeleen verran.

Jos pidät painiketta + tai - painettuna, äänenvoimakkuusalue siirtyy liukuvasti.

Maksimiäänenvoimakkuus esitetään kaikkien LEDien vilkkumisella kaksi kertaa täydellä kirkkaudella.

Jos kolmen sekunnin kuluessa ei tapahdu äänenvoimakkuuden säätöä, LED-näytössä 8 näkyy taas valitun lähteen väri.

Voit mykistää äänen SoundPort -laitteessa painamalla painikkeita + ja - samanaikaisesti. Kaikki neljä LEDiä LED-näytössä ⑧ vilkkuvat täydellä kirkkaudella.

Mykkäkytkentä poistetaan painamalla painiketta + tai -. LED-näytössä näkyy taas alunperin valittu lähde.

Kädet vapaana -toiminto

i SoundPort täytyy olla päällekytkettynä ja yhdistettynä Bluetoothin (katso sivu 212) tai Connectivity Easy Pairing -toiminnon (katso sivu 213) kautta matkapuhelimeen.
Voimakkaat ympäristöäänet häiritsevät Kädet vapaana -toiminnon laatua. Huolehdi rauhallisesta ympäristöstä, äläkä käytä Kädet vapaana -tomintoa, jos ympäristö ei siihen sovellu.
i Jotta voidaan saavuttaa kummankin puhekumppanin hyvä toistensa ymmärrettävyys, on mahdollisuuksien mukaan puhuttava yksi kerrallaan. Puhujan ja SoundPort -laitteen etäisyyden tulee olla välillä 0,3 m ja 1,2 m.
i Jotta voidaan ottaa vastaan tuleva puhelu, täytyy SoundPort olla päällekytkettynä (katso sivu 206) ja lähteeksi valittuna Bluetooth (katso sivu 207).

LED-näyttö 8 näyttää lähteenä Bluetoothin.

Puhelun tullessa kuuluu soittoääni.

LED-näyttö 8 vilkkuu nopeasti valkoisena.

Jatkuvaan audiotoistoon tulee tauko.

Ota tuleva puhelu vastaan painamalla painiketta ^3 SoundPort -laitteessa tai vastaavaa matkapuhelimen painiketta.

LED-näyttö 8 palaa valkoisena.

Käänny puhuessasi kohti laitteen ^9 SoundPort etupuolta. Mikrofoni on keskellä kaiutinsuojusta (katso sivu 203).

Säädä äänenvoimakkuus laitteessa SoundPort painikkeella +④ ja -⑤ keskimmäiselle voimakkuudelle (katso myös sivu 217).

Lopeta puhelu vastaan painamalla uudelleen painiketta ^3 laitteessa SoundPort tai vastaavaa matkapuhelimen painiketta.

LED-näytössä 8 näkyy taas viimeksi valitun lähteen väri.

Smart Standby -valmiustilassa

Smart Standby -valmiustila aktivoituu automaattisesti, kun SoundPort -laitteessa ei 10 minuuttiin

• ei kuunnella musiikkia
• puheluita ei tule, eikä lähde
• paineta mitään SoundPort-laitteen tai kaukosäätimen Assist (katso sivu 220) painiketta
• mitään laitetta ei yhdistetä tai eroteta ja
• Sync-tapahtumaa ei ole käynnissä.

Smart Standby -valmiustilassa kytketään yksittäiset kytkentäosat (DSP/vahvistin jne.) SoundPortlaitteessa pois päältä energian säästämiseksi.

SoundPort voidaan herättää Smart Standby -valmiustilasta erilaisilla tavoilla:

• Jokin iDevice yhdistetään liittimeen Lightning Connector.
• Jokin mobiililaite yhdistetään Connectivity Easy Pairing (NFC) -toiminnon kautta.
• Toistoa johonkin yhdistettyyn Bluetooth-laitteeseen jatketaan (vain, kun Bluetooth oli viimeisenä lähteenä aktiivinen ennen Smart Standby -valmiustilaa).
• Toistoa johonkin laitteeseen AUDIO IN -liitännässä jatketaan (vain, jos AUDIO IN oli viimeisenä lähteenä aktiivinen ennen Smart Standby -valmiustilaa).
• Jotain neljästä laitepainikkeesta SRC ^2 , kädet vapaana ^3 , + ^4 tai - ^5 painetaan.
• Jokin yhdistetty Bluetooth-laite peruutetaan.
• Jotain kaukosäätimen Assist-painiketta painetaan (katso sivu 220).

Liitäntään Lightning/USB yhdistetyt laitteet ladataan myös SoundPort -laitteen Smart Standby -valmiustilassa.

i Päälle/poispainikkeen ① painaminen kytkee SoundPort-laitteen Standby-valmiustilaan (katso alla).

Oltuaan 4 tuntia Smart Standby -valmiustilassa SoundPort kytkeytyy automaattisesti Standby -valmiustilaan.

i Energiankulutus on Smart Standby -valmiustilassa korkeampi kuin Standby -valmiustilassa (katso tekniset tiedot sivulla 223).

Standby-valmiustilassa

Paina päälle/poispainiketta① SoundPort -laitteen kytkemiseksi pois päältä Standby-valmiustilaan.

Standby-valmiustilassa voi laitteen kytkeä takaisin päälle vain päälle/poispainikkeella ① SoundPort-laitteessa tai painikkeella päälle/pois kaukosäätimessä Assist (katso sivu 220)

i Standby-valmiustilassa ei tapahdu minkään yhdistetyn laitteen lataamista liitännässä Lightning/USB.

Energiankulutus on Standby-valmiustilassa alhaisempi kuin Smart Standby -valmiustilassa (katso tekniset tiedot sivulla 223).

SoundPort / SoundPort Compact / SoundPort Mini

Käyttöohje

Lisätarvikkeet

Lisätarvikkeet

Koristelistat

Lisätarvikkeena saatavilla koristelistoilla voit antaa SoundPort -laitteellesi yksilöllisen ulkonään. Kysy alan liikkeestä sopivia koristelistoja laitteisiin SoundPort, SoundPort Compact ja SoundPort Mini.

Kaukosäädin - Assist

Lisävarusteena saatavalla kaukosäädinjärjestelmällä Assist voit ohjata SoundPort -laitteesi toimintoja. Jos Loewe-laitteesi on toimitettu tämänhetkisellä Assist -toiminnolla, voit käyttää olemassaolevaa kaukosäädintä (katso kaukosäädinversioiden luettelo sivulla 222).

Kaukosäädin täytyy ensin säätää oman SoundPort -laitteesi käyttöä varten. Laitteen painikkeet (je nach Fernbedienungsvariante) STB -VIDEO -AUDIO -DVD -REC -RADIO -SP voidaan ohjelmoida SoundPort-laitteen käyttöä varten.

Paina haluamaasi laitteen painiketta ja samanaikaisesti STOP-painiketta 5 sekuntia, kunnes vastaava valitun laitteen painikkeen LED-näyttö kaksi kertaa vilkkuu.

Syötä sen jälkeen kaksipaikkainen laitekoodi 31 Soundport-laitteelle. Laitteen valitun painikkeen yläpuolella oleva LED vilkahtaa kaksi kertaa.

LOEWE. TV STB VIDEO AUDIO POP-UPM 200M DR+ WEB 1 2 abc 3 def 4 gh 5 hl 6 mmo 7 pqs 8 tuv 9 wayz 0 AV EPS HOME PP DBC-M END TEXT MENU BACK INFO + V P+ OK 2 3 4 - V P- 5 6 7 MARKER 10 11 12 13 14

Näppäinjärjestys

① Ääni pois/päälle
② Äänenvoimakkuus+
③ Äänen säädöt – (edellinen äänensävyn säätö)
④ Äänenvoimakkuus-
⑤ Toisto ^1
⑥ Edellinen kappale ^1
⑦ Keskeytys ^(1)
⑧ Päälle/pois
⑨ Laitepainikkeiden säätö SoundPort -laitteelle (katso ylempänä) / vaihtokytkentä SoundPort -käyttöön
⑩ Lähteen valinta + (seuraava Audiolähteen)
⑪ Äänen säädöt + (seuraava äänensävyn säätö)
⑫ Lähteen valinta – (edellinen Audiolähteen)
⑬ Seuraava kappale ^1
⑭ Seis ^(1)

Smart Audio App

Todellista älyä: Loewe Smart Audio App. Nyt voit kuunnella älypuheliimeesi ladattua musiikkia intuitiivisela ja korkeatasoiselle Loewe-audiosoittimella. Maksutta saatavana Apple App Storessa tai Google Play Storessa.

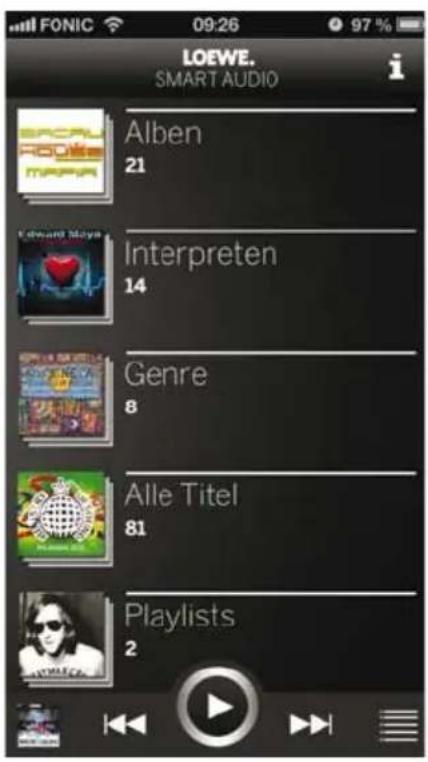

LOEWE. SMART AUDIO Alben 21 Interpreten 14 Genre 8 Alle Titel 81 Playlists 2

Aloituskuvaruudussa on rakenneyleiskuva paikallisesti tallennetusta musiikista. Sisällöt voit hahmottaa yhdellä silmäyksellä ja vain muutamalla käyttövaiheella pääset omaan toivekappaleeseesi.

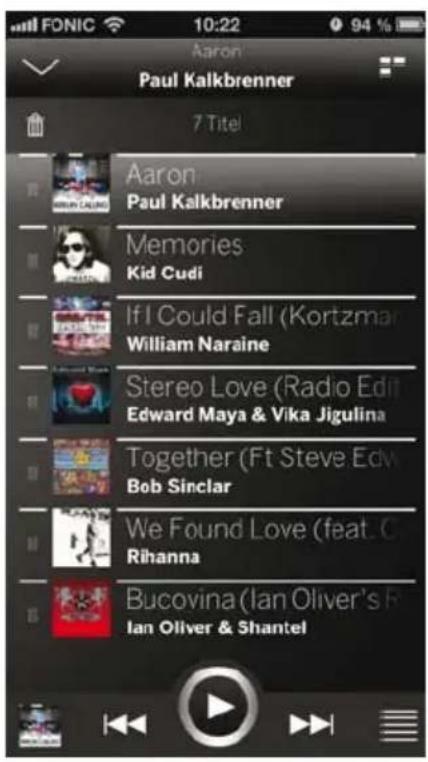

Aaron Paul Kalkbrenner 7 Titel Aaron Paul Kalkbrenner Memories Kid Cudi If I Could Fall (Kortzman) William Naraine Stereo Love (Radio Edit) Edward Maya & Vika Jigulina Together (Ft Steve Edw Bob Sinclair We Found Love (feat C Rihanna Bucovina (Ian Oliver's F Ian Oliver & Shantel

Täysin automaattisesti lisätään kaikki viimeksi kuunnellut kappaleet senhetkiseen toistoluetteloon. Siihen pääsee aina ja kaikista paikoista luettelosymbolin kautta alhaalla oikealla. Tästä luettelosta voi kappaleita poistaa tai niitä voi siirrellä. Tätä varten on paperikorin symboli tai jokaisen luettelokohdan vasen alue.

Aktiiviset kulmat eivät vain mahdollista siirtymistä toistoluetteloon, vaanniistäpääsee myös vain yhdellä näpäytyksellä aloituskuvaruutuun tai soittimeen.

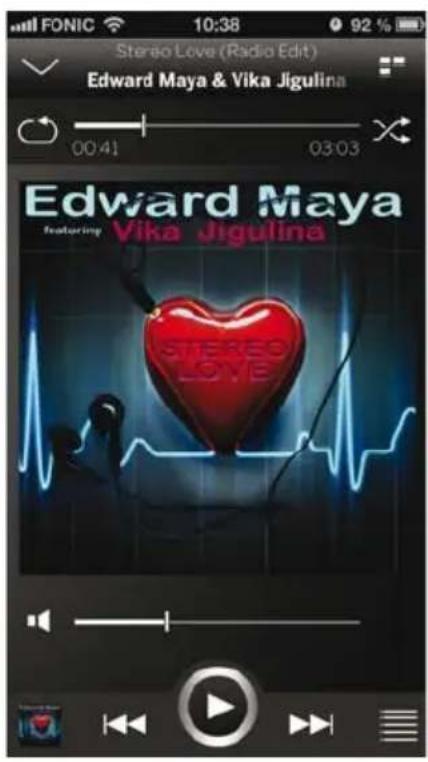

FONIC 10:38 92 % Stereo Love (Radio Edit) Edward Maya & Vika Jigulina 00:41 03:03 Edward Maya featuring Vika Jigulina STEREO LOVE

Soittimessa näkyy aina senhetkinen kuunneltava kappale sen kaikilla ohjausmahdollisuuksilla. AirPlay-symbolin avulla voidaan helpostija mukavasti valita kaikki käytettävissä olevat kaiuttimet.

SoundPort / SoundPort Compact / SoundPort Mini

Käyttöohje

Tuetut iDevices-laitteet

Käytettävissä olevat kaukosäädinversiot

Tuetut iDevices-laitteet

i Stand 18. helmikuu 2014, vaatimuksia.

iPad (4. sukupolvi), iPad mini, iPad mini kanssa Retina Display, iPad Air

iPod touch (5. sukupolvi), iPod nano (7. sukupolvi)

Sound Port - USB:

iPhone, iPod touch, iPod nano

iPad (4. sukupolvi), iPad mini, iPad mini kanssa Retina Display, iPad Air

iPod touch (5. sukupolvi), iPod nano (7. sukupolvi)

Sound Port Compact - USB:

iPhone, iPod touch, iPod nano

iPod touch (5. sukupolvi), iPod nano (7. sukupolvi)

Sound Port Mini - USB:

iPhone, iPod touch, iPod nano

Käytettävissä olevat kaukosäädinversiot

Luettelossa on mainittu ne kaukosäädinversiot, joilla voi ohjata Soundport-laitteen toimintoja.

Kaukosäätimen asetukset SoundPort-laitteen käyttöä varten ovat sivulla 220.

i Laitekoodin 31 käytettävissä oleminen riippuu kaukosäädinversiosta. Tuotenumeron/version voit lukea kaukosäätimen paristokotelosta.

Assist 1(TV) 89900A13/89900A14

	SoundPort SoundPort Compact		SoundPort Mini
Tuotenumero 52227x00 52228x00 52229x00
Käyttölämpötila 5 °C ... 35 °C
Kosteus 30 % ... 85 % (ei kondenssiveden muodostusta)
Mitat (L x K x S) (noin) 550 x 126 x 201 mm 415 x 109 x 178 mm 280 x 91 x 153 mm
Paino 5.5 kg 3,6 kg 1.9 kg
AC-IN (verkkojännite) 220 - 240 V, 50/60 Hz
Tehonotto:On-tilassa (ääniteho maks.)On-tilassa (ääniteho 1/8)Smart Standby-valmiustilassaStandby-valmiustilassa	103 W51 W2,1 W<= 0.5 W	62 W40 W2,1 W<= 0.5 W	48 W35 W0,8 W<= 0.5 W
USB A	2.0, tyyppi A, lataustoiminto, enintään 2.1 A
USB B	PC Audio, iTunes Lightning Sync
Audio IN:	Liitäntä 3,5 mm jakki, 1.0 Vrms, 10 kohmia
	Kuulokkeet 32 - 200 ohmia
Kaiutin	2 diskantti-kaiutinta, kukin 15 W2 laajakaistakaiutinta, kukin 20 W2 Woofer-kaiutinta, kukin 60 W	2 laajakaistakaiutinta, kukin 20 W1 Woofer, 60 W	2 laajakaistakaiutinta, kukin 8 W1 Woofer, 20 W
Kuuluvuusalue 65 Hz - 20 kHz
Lähtöteho (sini/musiikki)	2 x 17 W + 1 x 50 W /2 x 34 W + 1 x 100 W	2 x 10 W + 1 x 20 W /2 x 20 W + 1 x 40 W	2 x 6 W + 1 x 10 W /2 x 12 W + 1 x 20 W
Äänenvoimakkuustehot	48		24
Langaton lähetys	Bluetooth 2,4 GHz, 10 m toiminta-alueNFC
Bluetooth-protokollat	A2DP, 2.1+EDR, AVRCP 1.4, HS, HFP 1.6 (Wideband Speech), aptX-Decoder, AEC

SoundPort / SoundPort Compact / SoundPort Mini

Käyttöohje

Ympäristönsuojelu

Vaatimustenmukaisuusvakuutus

Ympäristönsuojelu

Pakkaus ja laatikko

Pakkausmateriaalien hävittämistä koskevien maakohtaisten määräysten mukaisesti maksamme palkkion valtuutetuille kierrätyspisteille, jotka keräävät pakkausmateriaalit jälleenmyyjiltä. Suosittelemme kuitenkin, että säilytät alkuperäisen pakkauslaatikon ja muut pakkausmateriaalit, jotta laitteen voi tarvittaessa kuljettaa mahdollisimman turvallisesti.

Laite

Huomautus: EU-direktiivissä 2002/96/EY on määritetty käytettyjen elektroniikkalaitteiden asianmukainen takaisinotto, käsittely ja kierrätys. Vanhat elektroniset laitteet täytyy sen takia hävittää erikseen. Älä siis hävitä tätä laitetta tavallisen talousjätteen mukana! Voit palauttaa vanhan laitteen maksutta asianomaisiin palautuspisteisiin tai toimittaa sen jälleenmyyjällesi ostaessasi vastaavan uuden laitteen.

Lisätietoa vanhan laitteen palauttamisesta saat paikallisilta hallintoviranomaisilta (myös

EU:n ulkopuoliset maat).

Paristot

Käytettyjä paristoja ei paristoasetuksen mukaisesti saa enää hävittää talousjätteen mukana. Käytetyt paristot voi heittää maksutta jälleenmyyjien tiloissa oleviin keräysastioihin. Tällainen käytettyjen paristojen keräyspiste löytyy myös oman jälleenmyyjäsi tiloista.

Vaatimustenmukaisuusvakuutus

CE

Laitteessa on CE-merkki ja se täyttää vaadittavien EU-direktiivien vaatimukset. Täydellisen vaatimustenmukaisuusvakuutuksen voit ladata verkkosivultamme.

SoundPort / SoundPort Compact / SoundPort Mini

Käyttöohje

Oikeudellisia huomautuksia

Julkaisutiedot

Oikeudellisia huomautuksia

"Made for iPod", "Made for iPhone" ja "Made for iPad" tarkoittavat, että elektroninen lisälaite on suunniteltu erityisesti liitettäväksi iPodiin, iPhoneen tai iPadiin ja suunnittelija on sertifioinut, että laite täyttää Applen suorituskykynormit. Apple ei vastaa tämän laitteen käytettävyydestä tai siitä, että se täyttää turvallisuus- ja häiriösuojausstandardit.

iPod, iPhone, iPad, iPad mini ja iTunes ovat USA:ssa ja muissa maissa yhtiön Apple Inc. rekisteröityjä tavaramerkkejä

SoundPort / SoundPort Compact:

Made for

iPod

iPhone

iPad

SoundPort Mini:

Made for

iPod

iPhone

Julkaisutiedot

Toimituspäivämäärä 05/14-4.0 TB

© Loewe Technologies GmbH, Kronach

Kaikki oikeudet pidätetään, myös oikeus asiakirjan kääntämiseen, teknisiin muutoksiin ja virheisiin.

■ SoundPort / SoundPort Compact / SoundPort Mini Käyttöohje

SoundPort / SoundPort Compact / SoundPort Mini

Bruksanvisning
