Produkttype	Trådløs Bluetooth-højttaler
Mærke	Loewe
Model	SoundPort Mini (Ref. 52229x00)
Mål (B x H x D)	280 x 91 x 153 mm
Vægt	1,9 kg
Strømforsyning	220-240 V, 50/60 Hz
Strømforbrug (standby)	<= 0,5 W
Strømforbrug (Smart Standby)	0,8 W
Strømforbrug (tændt, 1/8 effekt)	35 W
Trådløs forbindelse	Bluetooth 2.1+EDR, NFC (Easy Pairing)
Stik	Lydindgang 3,5 mm (AUDIO IN), USB type A (opladning/streaming), USB type B (PC-lyd/sync), Lightning-stik (Apple), hovedtelefonudgang 3,5 mm
Højttalere	2 bredbåndshøjttalere (2 x 8 W) + 1 woofer (20 W)
Udgangseffekt (sinus/musik)	2 x 6 W + 1 x 10 W / 2 x 12 W + 1 x 20 W
Frekvensrespons	65 Hz - 20 kHz
Understøttede lydcodecs	aptX, SBC
Håndfrifunktion	Ja (indbygget mikrofon)
iDevice-kompatibilitet	iPhone 5/5c/5s, iPod touch (5. generation), iPod nano (7. generation) via Lightning; andre via USB
Driftstemperatur	5 °C til 35 °C
Driftsfugtighed	30 % til 85 % (ikke-kondenserende)
Rengøring	Aluminiumsoverflade: blød, let fugtig klud, uden rengøringsmiddel; højttalerstof: blid støvsugning
Sikkerhed	Åbn ikke kabinettet; sørg for mindst 3 cm luftcirkulation; undgå fugt og varmekilder
Leveringsindhold	SoundPort Mini, netledning, 3,5 mm lydkabel, USB-kabel (A-B), brugsanvisning
Valgfrit tilbehør	Indbygningsbeklædning, Assist-fjernbetjening

Ofte stillede spørgsmål - SoundPort Mini LOEWE

Hvordan parrer jeg min smartphone med SoundPort Mini via Bluetooth?

Vælg Bluetooth-kilden (SRC-knap indtil blåt lys). Tryk og hold (3 sekunder) på håndfri-knappen (③) indtil lydsignal. På din smartphone skal du aktivere Bluetooth og søge efter 'SoundPort_xx'. Hvis der bedes om en kode, skal du indtaste 0000. Forbindelsen er etableret, når lysindikatoren forbliver konstant blå.

Kan jeg oplade min iPhone via Lightning-stikket på SoundPort Mini?

Ja, tilslut din iPhone til Lightning-stikket (⑥). Enheden oplades selv i Smart Standby eller standby. Sørg for, at hovedafbryderen er på ON. Opladning via USB (type A) er også mulig.

Hvordan bruger jeg håndfrifunktionen?

Sørg for, at SoundPort er tændt og parret via Bluetooth med din telefon. Ved et indgående opkald skal du trykke på håndfri-knappen (③) for at besvare. Tal i retning af forsiden (skjult mikrofon). For at afslutte opkaldet skal du trykke på den samme knap igen. Den ideelle afstand er 0,3 til 1,2 m.

Hvordan justerer jeg lydstyrken og lydforindstillingerne?

Brug + (④) og - (⑤) knapperne til lydstyrken. Maksimal lydstyrke angives med to blink. Til lydforindstillinger (flat, voice, classic, pop) skal du trykke og holde på SRC (②) og derefter vælge med + eller -. Lysindikatoren viser den valgte indstilling.

Hvad gør jeg, hvis SoundPort ikke opretter Bluetooth-forbindelse?

Kontrollér, at Bluetooth-kilden er valgt (blåt lys). Hvis parring mislykkes, skal du slukke og tænde SoundPort igen. Sørg for, at din lydkilde er inden for 10 m og understøtter A2DP-profilen. Hvis en kode bedes om, indtast 0000. Du kan også bruge NFC ved at holde din enhed tæt på antennen (⑦).

Hvordan rengør jeg SoundPort Mini?

Sluk enheden. Rengør aluminiumsoverfladen med en blød, let fugtig klud, uden rengøringsmiddel eller slibemiddel. Til højttalerstoffet skal du forsigtigt støvsuge støvet med en støvsuger. Lad ikke væske trænge ind.

Hvilke energibesparende tilstande findes der?

Smart Standby aktiveres efter 10 minutters inaktivitet (ingen musik, opkald eller knaptryk). Strømforbruget er 0,8 W. Efter 4 timer i Smart Standby skifter enheden til Standby-tilstand (≤0,5 W). I Standby kan kun tænd/sluk-knappen (①) eller fjernbetjeningen vække den.

Kan jeg tilslutte SoundPort til en computer?

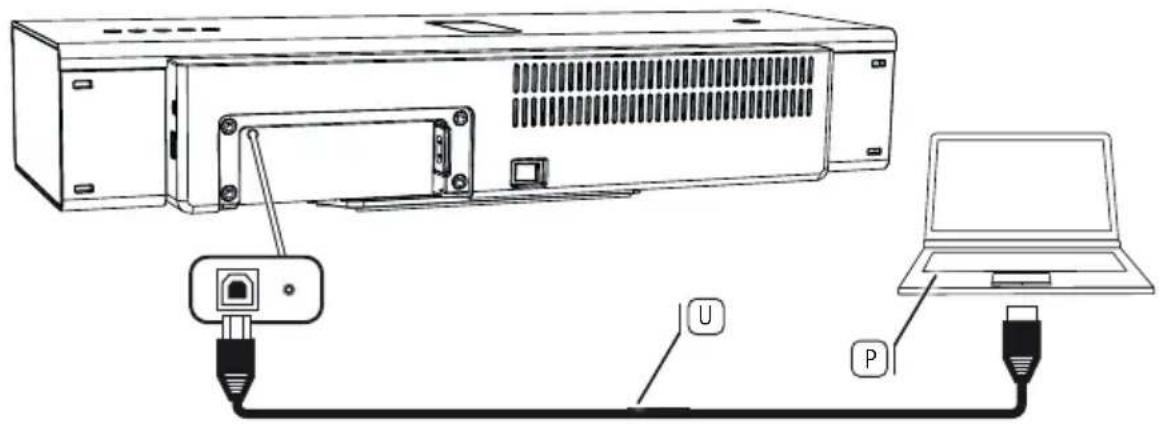

Ja, via USB B-porten (PC-lyd). Tilslut et USB A-B-kabel mellem SoundPort og computeren. Vælg kilden PC-Audio (lyserosa indikator). SoundPort genkendes som en USB-højttaler. Du kan også synkronisere en iDevice med iTunes via denne forbindelse.

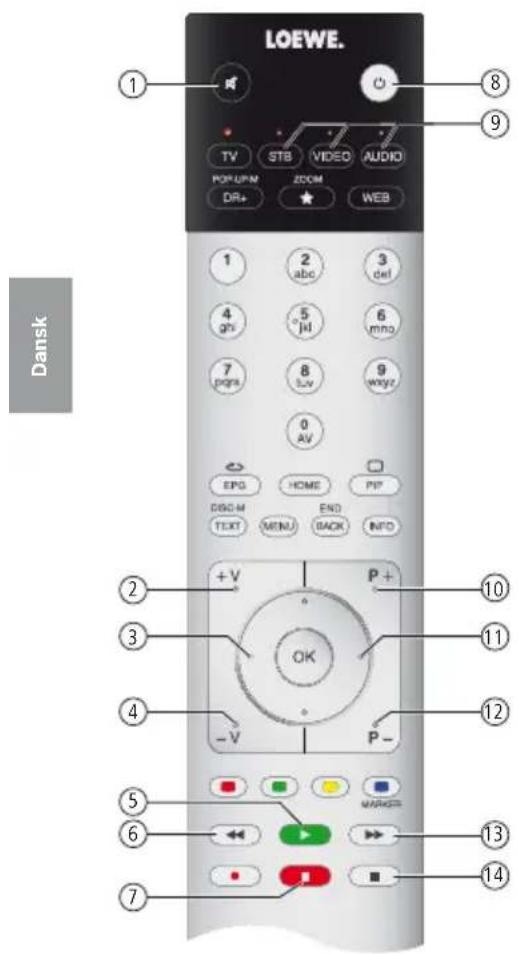

Hvordan bruger jeg Assist-fjernbetjeningen?

Konfigurér en enhedsknap (f.eks. AUDIO) ved at trykke samtidigt på denne knap og STOP i 5 sekunder, indtil indikatoren blinker to gange. Indtast koden 31 for SoundPort. Fjernbetjeningen giver dig mulighed for at styre lydstyrke, kilde, afspilning og standby.

Hvad gør jeg, hvis lysindikatoren blinker hvidt?

Hurtig hvid blinkning indikerer et indgående opkald i håndfritilstand. Tryk på håndfri-knappen (③) for at besvare. Hvis der ikke er noget opkald i gang, kan det indikere et forsøg på Bluetooth-forbindelse. Kontrollér, at din lydkilde er i nærheden, og at Bluetooth er aktiveret.

BRUGSANVISNING SoundPort Mini LOEWE

Betjeningsvejledning

Indholdsfortegnelse

Hjerteligt velkommen....172

Sikkerhed 173

Betjeningselementer 175

Tilslutninger 176

Ibrugtagning....177

Tænd/sluk 178

Indlæsning af audiokilder....178

Kildevalg 179

Lydindstillinger 180

Kabeltilslutninger....181

Lightning Connector....182

Bluetooth-forbindelser 184

USB-audio 186

Pc-audio....187

Sync 188

Audioafspilning / indstilling af lydstyrken....189

Händfri funktion....190

Smart standbytilstand og standbytilstand....191

Tilbehør 192

Rettighedsoplysninger 197

Kolofon....197

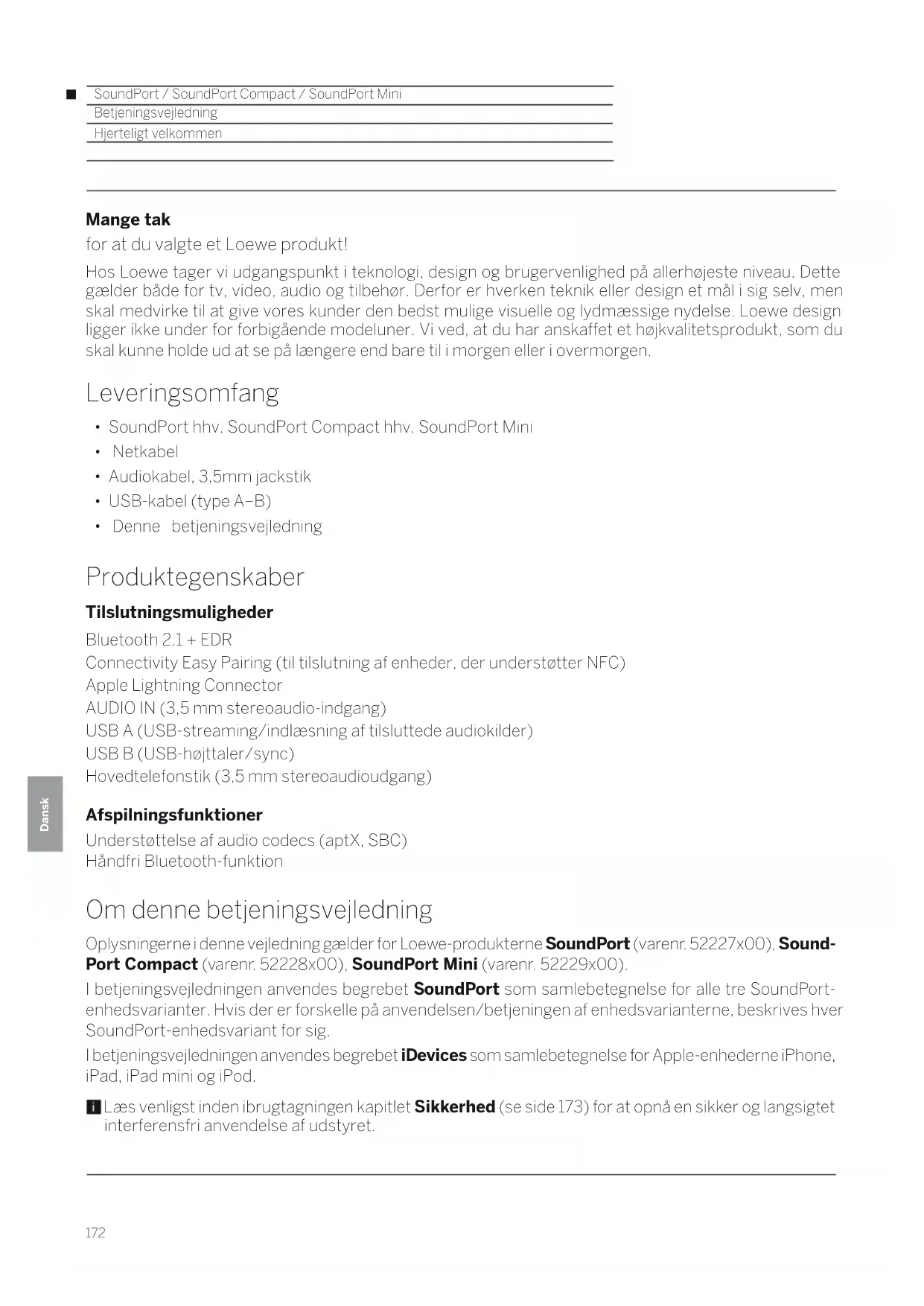

Mange tak

for at du valgte et Loewe produkt!

Hos Loewe tager vi udgangspunkt i teknologi, design og brugervenlighed på allerhøjeste niveau. Dette gælder både for tv, video, audio og tilbehør. Derfor er hverken teknik eller design et mål i sig selv, men skal medvirke til at give vores kunder den bedst mulige visuelle og lydmæssige nydelse. Loewe design ligger ikke under for forbigående modeluner. Vi ved, at du har anskaffet et højkvalitetsprodukt, som du skal kunne holde ud at se på længere end bare til i morgen eller i overmorgen.

Leveringsomfang

• SoundPort hhv. SoundPort Compact hhv. SoundPort Mini
- Netkabel
• Audiokabel, 3,5mm jackstik
- USB-kabel (type A-B)
• Denne betjeningsvejledning

Produktegenskaber

Tilslutningsmuligheder

Bluetooth 2.1 + EDR Connectivity Easy Pairing (til tilslutning af enheder, der understøtter NFC) Apple Lightning Connector AUDIO IN (3,5 mm stereoaudio-indgang) USB A (USB-streaming/indlæsning af tilsluttede audiokilder) USB B (USB-højttaler/sync) Hovedtelefonstik (3,5 mm stereoaudioudgang)

Understøttelse af audio codecs (aptX, SBC) Håndfri Bluetooth-funktion

Om denne betjeningsvejledning

Oplysningerne i denne vejledning gælder for Loewe-produkterne SoundPort (varenr. 52227x00), SoundPort Compact (varenr. 52228x00), SoundPort Mini (varenr. 52229x00).

I betjeningsvejledningen anvendes begrebet SoundPort som samlebetegnelse for alle tre SoundPort-enhedsvarianter. Hvis der er forskelle på anvendelsen/betjeningen af enhedsvarianterne, beskrives hver SoundPort-enhedsvariant for sig.

I betjeningsvejledningen anvendes begrebet iDevices som samlebetegnelse for Apple-enhederne iPhone, iPad, iPad mini og iPod.

i Læs venligst inden ibrugtagningen kapitlet Sikkerhed (se side 173) for at opnå en sikker og langsigtet interferensfri anvendelse af udstyret.

For din egen sikkerhed og for at undgå unødig skade på apparatet, bør følgende sikkerhedsanvisninger læses og overholdes:

Bestemmelsesmæssig brug og omgivelsesbetingelser

Dette apparat er udelukkende beregnet til gengivelse af lydsignaler. Det må ikke anvendes i rum med høj luftfugtighed (f.eks. badeværelse, sauna) eller høj støvkoncentration. Garantien dækker kun anvendelse i de nævnte tilladte omgivelser.

Hvis apparatet benyttes udendørs, skal du sørge for, at det er beskyttet mod fugt (regn, dryp- og stænkvand eller dug). Høj fugtighed og stor støvkoncentration medfører krybestrømme i apparatet. Dette kan medføre fare for berøring af spændinger eller brand.

Hvis apparatet er bragt fra kulde ind i varme omgivelser, skal det stå slukket i ca. en time for at undgå mulig dannelse af kondensfugtighed.

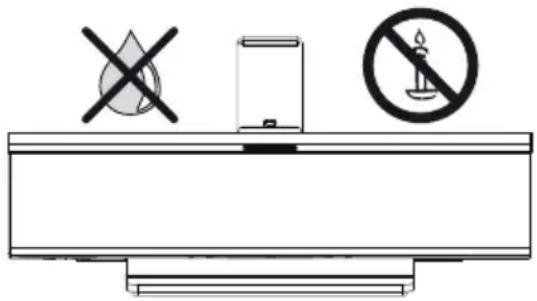

Der må ikke anbringes genstande indeholdende væsker på apparatet. Beskyt apparatet mod vanddryp og -sprøjt. Stearinlys og anden åben ild skal altid holdes væk fra apparatet, for at undgå brand.

Apparatet må ikke stilles et sted, hvor der kan opstå rystelser. Dette kan medføre overbelastning af materialerne.

Strømforsyning

Forkert spænding kan beskadige apparatet. Dette apparat må kun tilsluttes et strømforsyningsnet med den spænding og frekvens, der er angivet på typeskiltet ved hjælp af det medfølgende kabel. Apparatets strømstik skal sidde let tilgængeligt, så enheden til enhver tid kan kobles fra nettet. Træk ikke i kablet, men i stikket, når du trækker netstikket ud.

Før netkablet, så det ikke kan beskadiges. Tilslutningskablet må ikke have knæk eller føres over skarpe kanter, der må ikke trædes på det, og det må ikke udsættes for kemikalier. Sidstnævnte gælder for hele apparatet. Et netkabel med beskadiget isolering kan give elektrisk stød og indebærer brandfare.

Opsyn

Lad ikke børn håndtere apparatet uden opsyn, og lad dem ikke lege i umiddelbar nærhed af apparatet. Apparatet kan væltes, skubbes eller trækkes ned fra sit underlag og personer kan komme til skade. Lad ikke apparatet stå tændt uden opsyn.

■ SoundPort / SoundPort Compact / SoundPort Mini

Betjeningsvejledning

Sikkerhed

Luftcirkulation og høje temperaturer

I siderne og for oven skal der være mindst 3 cm fri afstand for at sikre luftcirkulation, hvis apparatet placeres i et skab eller en reol.

Som alle elektriske apparater skal apparatet bruge luft til afkøling. Hvis luftcirkulationen hindres, kan der opstå brand.

Undgå, at metaldele, nåle, papirclips, væsker, voks eller lignende trænger ind i apparatets indre gennem åbningerne i apparatets beklædning. Det medfører kortslutninger i enheden og dermed risiko for brand.

Skulle der alligevel trænge noget ind i enheden, skal enhedens strømstik omgående trækkes ud og underrette kundeservice.

Opstilling

Sæt kun apparatet på et jævnt, stabilt, vandret underlag. Apparatet må især ved opstilling på eller i møbler ikke rage ud fortil og til siden.

Opstil enheden, så det ikke udsættes for direkte sollys og yderligere opvarmning fra varmelegemer.

Lydstyrke

Høj musik kan medføre høreskader. Undgå ekstreme lydstyrker, særligt over længere tidsrum.

Kontroller, at lydstyrken på enheden er skruet ned, eller at enheden er slukket, inden du forlader rummet.

Tordenvejr

Ved tordenvejr skal du fjerne strømstikket og alle tilsluttede ledninger fra apparatet. Overspænding i elnettet som følge af lynnedslag kan beskadige apparatet. Ved længere tids fravær bør strømstikket og alle tilsluttede ledninger også fjernes fra apparatet.

Forsigtigt: Du må under ingen omstændigheder åbne eller fjerne kabinetafskærmningerne, da du ellers kan komme i berøring med farlige elektriske spændinger eller ud-sætte dig for andre farer. Der er ingen dele i huset, som kan repareres af brugeren. Overlad alt reparations- og servicearbejde på apparatet til autoriserede teknikere.

Anvend så vidt muligt kun originalt tilbehør.

i Sluk apparatet, inden du gør det rent.

Rengør kun aluminiumsoverfladerne med en let fugtig, blød, ren og farveneutral klud uden nogen form for aggressive eller skurende rengøringsmidler.

Støv på højttalermembranen kan støvsuges forsigtigt ved behov.

SoundPort / SoundPort Compact / SoundPort Mini

Betjeningsvejledning

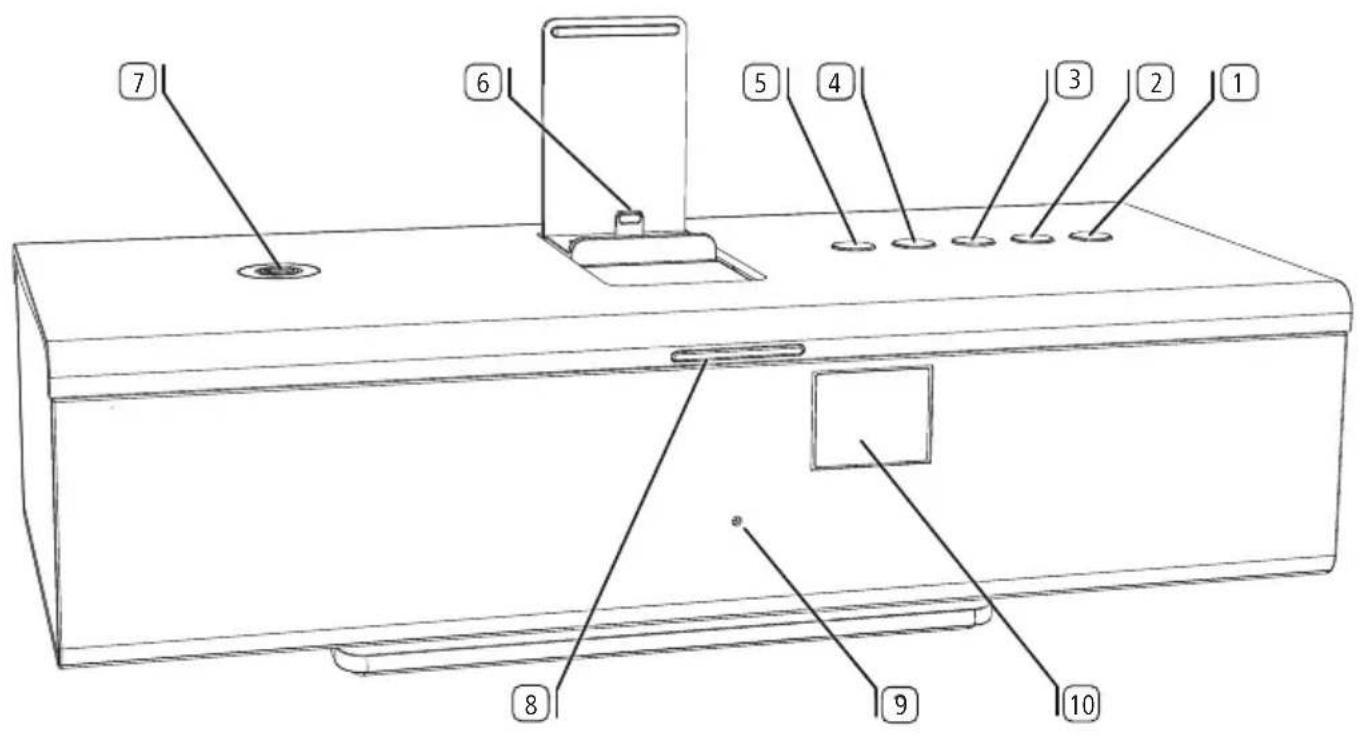

Betjeningselementer

① Knappen (ænd/sluk)
② Knappen SRC (Kildevalg/ Lydindstillinger)
3 Knappen (håndfri/Bluetooth-forbindelse)
④ Knappen (+ydstyrke +)
5 Knappen (+ydstyrke -)
6 Apple Lightning Connector (maks 2.1A)
7 Connectivity Easy Pairing-antenne (til tilslutning af enheder, der understøtter NFC)
8 LED-indikator
9 Mikrofon for håndfri funktion (skjult under højttalerafskærmningen)
10 Infrarødmodtager (skjult under højttalerafskærmningen)

SoundPort / SoundPort Compact / SoundPort Mini

Betjeningsvejledning

Tilslutninger

SoundPort / SoundPort Compact

SoundPort / SoundPort Compact 17 16 11 12 13 14 15

SoundPort Mini

Port Mini 17 16 11 21514

11 Hovedkontakt
12 AC-IN (lysnetstik)
13 Kabelafskærmning (aftagelig)
14 AUDIO IN (stereo-audioindgang, 3,5 mm jackstik)
15 USB B-port
16 USB A-stik
17 Hovedtelefonudgang (3,5 mm jackstik)

SoundPort / SoundPort Compact / SoundPort Mini

Betjeningsvejledning

Ibrugtagning

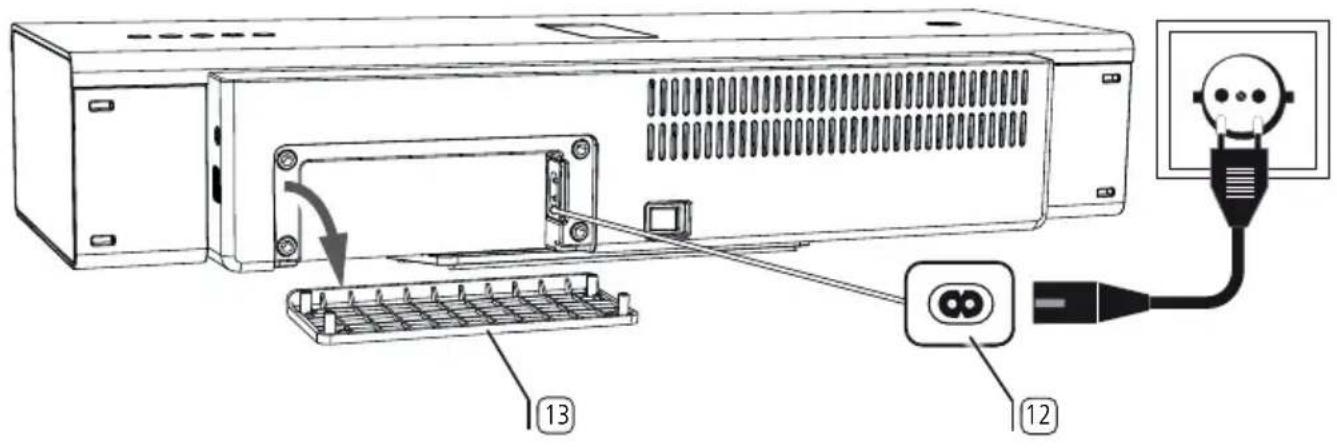

Fjern ved SoundPort / SoundPort Compact kabelafskærmningen ^13 på enhedens bagside.

Sæt lysnetkablet i lysnetstikket 12, og tilslut det en 220-240V 50/60Hz stikkontakt.

SoundPort / SoundPort Compact

Betjeningsvejledning

Tænd/sluk

Indlæsning af audiokilder

Taend

I slukket tilstand er LED-indikatoren ^8 mørk.

Sæt tænd/sluk-knappen ^11 i stillingen ON.

SoundPort er i Standbytilstand.

Det midterste af de to segmenter i LED-indikatoren ^8 lyser nedtonet.

Tryk på tænd/sluk-knappen ^1 på apparatet.

LED-indikatoren⑧ lyser grønt ved den allerförste start (kilden AUDIO IN).

Når enheden tændes senere, forbliver den sidst valgte kilde aktiv.

LED-indikatorens farver for de enkelte kilder finder du på side 179.

Hvis der i 10 minutter ikke afspilles musik, finder et indgående eller udgående opkald sted, trykkes på en tast på SoundPort eller på fjernbetjeningen Assist (se side 192), tilsluttes eller frakobles en enhed og der ikke er en synkronisering i gang, skifter SoundPort automatisk til Smart Standbytilstand.

i Du kan finde flere oplysninger om energitilstandene på side 191.

Sluk

Tryk på tænd/sluk-knappen ^1 på apparatet.

SoundPort skifter til Standbytilstand.

Det midterste af de to segmenter i LED-indikatoren ^8 lyser nedtonet.

i Efter 4 timer i Smart Standbytilstand skifter SoundPort automatisk til Standbytilstand.

i Du kan finde flere oplysninger om energitilstandene på side 191.

Indlæsning af audiokilder

Du kan indlæse dine audiokilder, f.eks. en mobiltelefon, iPad osv., via din SoundPort.

Der skal være tændt på tænd/sluk-knappen på SoundPort.
i Der bør kun oplades én enhed ad gangen.

Opladning af iDevices via Lightning Connector:

Sæt din iDevice med Lightning Connector på den Lightning Connector ^6 , der er indbygget i SoundPort (se side 182 og 183).

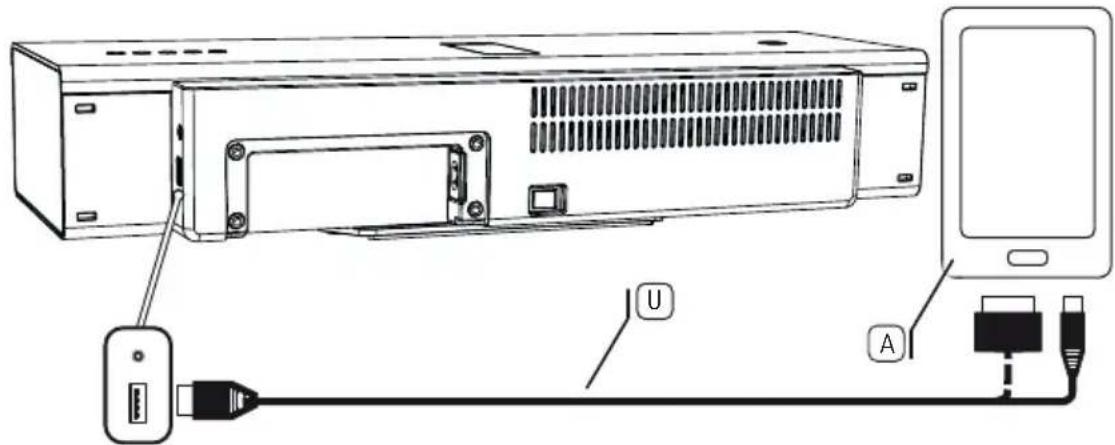

Opladning af audiokilder via USB:

Sæt USB-kablets type A-stik i USB-stikket ^16 på SoundPort. Til dette formål skal du bruge et USB-kabel med type A-stik (kan fås i specialbutikker), som egner sig til din audiokilde.

Den tilsluttede enhed (Lightning/USB) oplades både, när SoundPort er tændt og i Smart Standbytilstand. I Standbytilstand oplades audiokilden ikke.

Kildevalg

SoundPort giver flere muligheder for at tilslutte audiokilder til enheden og vælge dem. Hver kilde er tilknyttet en farve på LED-indikatoren.

LED-farver for de enkelte kilder

AUDIO IN (grøn)Oplysninger om, hvordan du tilslutter en audiokilde via et 3,5 mm stereokabel til AUDIO IN-interfacet på SoundPort, finder du på side 181.

Apple Lightning Connector (violet)Oplysninger om, hvordan du tilslutter iDevices til Lightning Connector, finder du på side 182/183.

Bluetooth (blå)Oplysninger om, hvordan du tilslutter audiokilder via Bluetooth/NFC, finder du på side 184/185.

USB-audio (gul)Oplysninger om, hvordan du tilslutter audiokilder via USB, finder du på side 186.

Pc-audio (lyserød)Oplysninger om, hvordan du tilslutter SoundPort som USB-enhed, finder du på side 187.

Valg af kilde

Hver gang du trykker på tasten på SRC ^2 , skiftes der til den næste kilde.

Kildernes rækkefølge svarer til den ovenfor beskrevne rækkefølge for LED-farverne.

Når der er valgt kilde, forsøger SoundPort at oprette forbindelse til en audiokilde via den valgte tilslutning.

LED-indikatoren 8 blinker under søgningen i den valgte kildefarve (maksimale søgetid 30 sek.).

Hvis søgningen lykkes, lyser LED-indikatoren 8 i den valgte kildefarve.

Hvis søgningen ikke lykkes, lyser LED-indikatoren ^8 nedtonet i den valgte kildefarve (60% lysstyrke).

SoundPort / SoundPort Compact / SoundPort Mini

Betjeningsvejledning

Lydindstillinger

Lydindstillinger

Din SoundPort giver dig mulighed for at hente foruddefinerede lydindstillinger for audioafspilningen.

Valg af lydindstillinger

Tryk længe (ca. 2 sekunder) på tasten SRC ② på SoundPort.

LED-indikatoren® viser den senest valgte lydindstilling (eksempel: classic).

Tryk på tasten +④ hhv. tasten -⑤, indtil den ønskede lydindstilling er valgt (eksempel: flat).

Hvis der ikke trykkes på en tast i et par sekunder, den tidligere valgte kilde vises igen.

LED-indikatorer for lydindstillingerne

1 LED-indikator: Forudindstiling flat
2 LED-indikator: Forudindstiling voice
3 LED-indikator: Forudindstiling classic
4 LED-indikator: Forudindstiling pop

SoundPort / SoundPort Compact / SoundPort Mini

Betjeningsvejledning

Kabeltislutninger

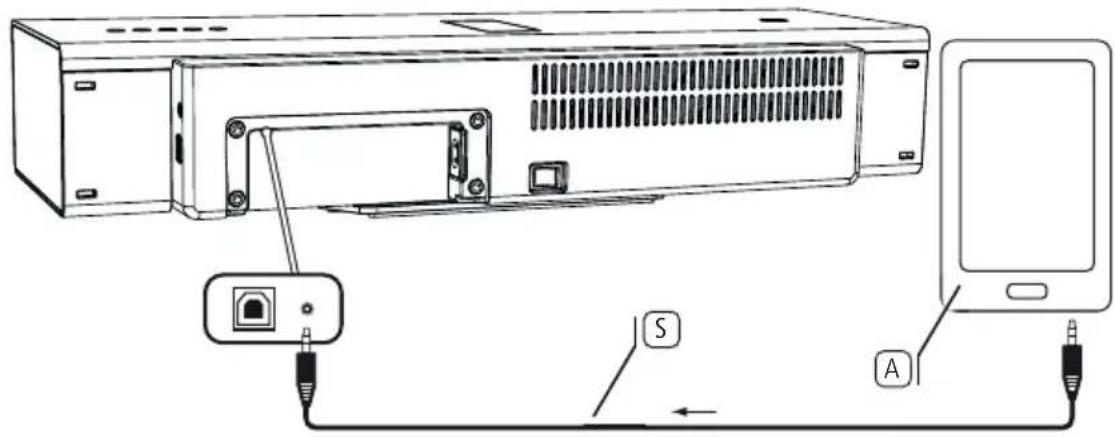

Tilslutning af en audiokilde til AUDIO IN

Du kan tilslutte din SoundPort til din audiokilde (f.eks. en mobiltelefon, musikafspiller osv.) via et audio-kabel (3.5 mm jackstik).

Forbind ved hjælp af stereoaudioindgangen AUDIO IN ^14 SoundPort med den analoge stereoaudioudgang på din audiokilde A.

Til dette formål skal du bruge audiokablet ^s med 3,5 mm jackstik (medfølger).

i Som kilde er der valgt AUDIO IN (se side 179).

Lydafspilningen (se side 189) finder nu sted via audiokablet.

SoundPort / SoundPort Compact

Betjeningsvejledning

Lightning Connector

Lightning Connector

Din SoundPort er udstyret med en Apple Lightning Connector til iDevices ^1 . På den måde kan du afspille alle lydkilder (musik, video, internetradio, podcasts) fra din iDevice med Lightning Connector via SoundPort-højttaleren.

Den iDevice, der er tilsluttet til Lightning Connector, oplades også, når SoundPort er i brug, og i Smart Standbytilstand (se side 178).

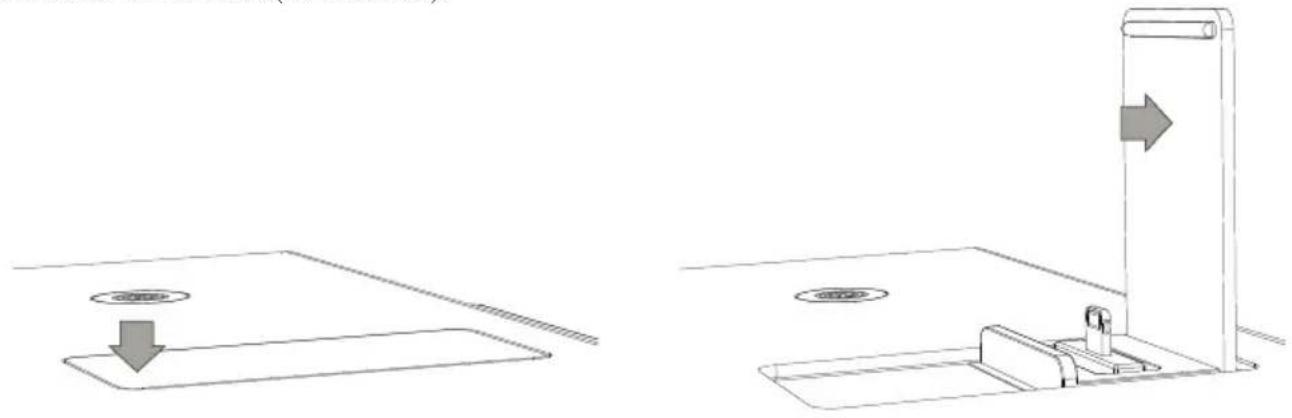

Åbning af Lightning Connector

Tryk let på dækslets overside foran i lukket tilstand. Lightning Connector åbnes automatisk, så snart låsningen er overvundet.

For at fastgøre holderen skal du trykke det åbne dæksel bagud i låsepositionen. Nu kan du bruge Lightning Connector til iDevices (se side 183).

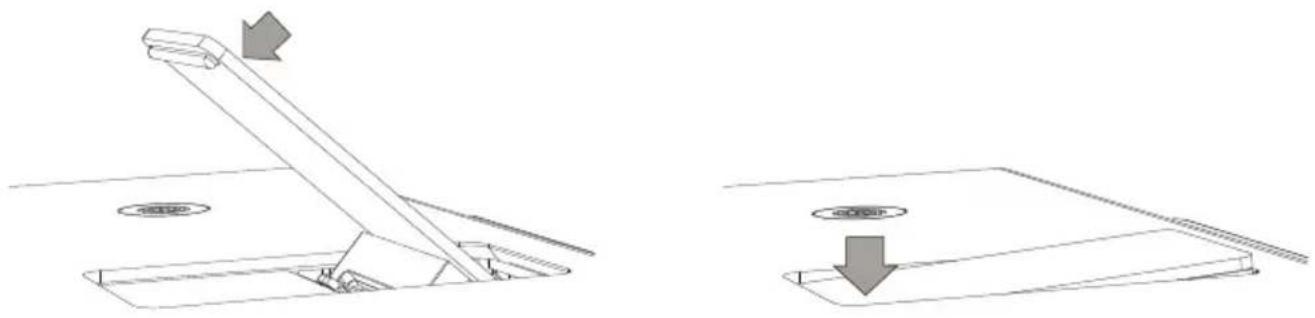

Lukning af Lightning Connector

Tryk det åbne dæksel fremad og ud af låsepositionen. Luk dækslet ved at trykke den nedad ud over den lukkede slutposition. Dækslet klikker hørbart på plads.

Betjeningsvejledning

Lightning Connector

Nedenfor kan du se, hvilken iDevice der maksimalt (mht. enhedsstørrelse) kan anvendes på SoundPort-enhedsvarianterne.

Fjern et eventuelt etui fra din iDevice, så der kan oprettes en pålidelig forbindelse til Lightning Connector.

Betjeningsvejledning

Bluetooth-forbindelser

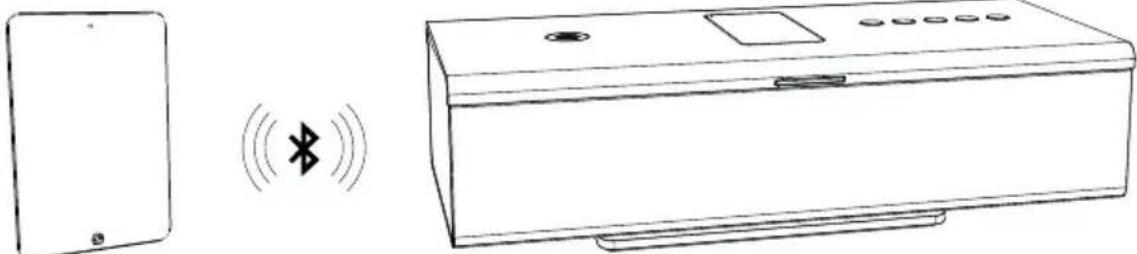

Tilslutning af audiokilder via Bluetooth

Du kan tilslutte din SoundPort til en audiokilde (f.eks. en smartphone, en Tablet PC osv.) trådløst via Bluetooth. Lydkilderne skal understøtte Bluetooth-protokollen A2DP.

i Afstanden mellem din SoundPort og audiokilden må ikke være på mere end 10 m (synslinje).
i SoundPort gemmer de sidste 5 audiokilder, der er tilsluttet via Bluetooth. På den måde oprettes forbindelsen hurtigere næste gang. Der kan dog kun være én aktiv forbindelse ad gangen. Hvis der tilføjes en ny audiokilde, slettes den „ældste“ gemte audiokilde fra forbindelseslisten.
Der er valgt Bluetooth som kilde (se side 179).

Tryk længe (ca. 3 sekunder) på tasten ^3 på SoundPort.

Der høres en signaltone.

LED-indikatoren⑧ blinker.

Aktiver din audiokildes Bluetooth-funktion. Søg eventuelt vejledning i brugervejledningen til din audiokilde.

Brug eventuelt audiokildens Bluetooth Søg-funktion.

Der søges nu efter Bluetooth-enheder i nærheden af Audio-kilden.

Vælg SoundPort_xx ^1 . Hvis du bliver bedt om at angive en kode, skal du indtaste 0000.

Ved afslutningen af sammenkoblingen høres der en signaltone.

LED-indikatoren ^8 lyser konstant, og SoundPort er nu klar til audioafspilning (se side 189).

For nogle audiokilder skal forbindelsen aktiveres eksplicit, inden musikafspilningen finder sted på SoundPort.

Hvis du skifter kilde med tasten SRC 2, afbrydes/stoppes en igangværende musikafspilning, men forbindelse til audiokilden bevares.

Hvis du trykker på tasten ①, sættes SoundPort i Standbytilstand. En igangværende musikafspilning sættes på pause/stoppes, og forbindelsen til audiokilden afbrydes.

Når du har tændt igen med knappen ①, forsøger SoundPort igen at parre audiokilden. I denne status blinker LED-indikatoren ⑧.

Når parringen er gennemført, lyser LED-indikatoren konstant.

Parring af en audiokilde via Connectiviy Easy Pairing

Ved hjælp af Connectivity Easy Pairing-funktionen (forbindelse med enheder, der understøtter NFC) er det særligt nemt at forbinde SoundPort med en audiokilde, f.eks. en smartphone, en Tablet PC osv. Audiokilden skal også understøtte NFC-funktionen.

Aktiver din audiokildes NFC-funktion og Bluetooth-funktion. Søg eventuelt vejledning i brugervejledningen til din audiokilde.

i I brugervejledningen til din audiokilde kan du finde nærmere oplysninger om NFC-registreringsområdet.
Forbindelsen via Connectivity Easy Pairing-funktionen er altid aktiv på SoundPort (undtagelse: Standbytilstand). Der skal derfor ikke manuelt skiftes kilde til Bluetooth.

Sig ja til at parre din audiokilde med SoundPort, hvis du bliver spurgt om det. Ved afslutningen af sammenkoblingen høres der en signaltone.

LED-indikatoren® lyser konstant.

Nu er SoundPort parret med din audiokilde og klar til at afspille lyd (se 189).

For nogle audiokilder skal forbindelsen aktiveres eksplicit, inden musikafspilningen finder sted på SoundPort.
Hvis en anden audiokilde med NFC-understøttelse kommer ind i parringsområdet for SoundPort, parres den med SoundPort. Den eksisterende forbindelse til den foregående audiokilde afbrydes.

SoundPort / SoundPort Compact / SoundPort Mini

Betjeningsvejledning

USB-audio

Tilslutning af en audiokilde til USB

Du kan tilslutte din SoundPort til din audiokilde (f.eks. en mobiltelefon, musikafspiller osv.) via et USB-kabel.

Forbind USB-stikket (type A) ^16 på SoundPort med audiokilden A. Til dette skal du bruge det passende USB-kabel alt afhængigt af audiokilden U.

i Visse audiokilder som f.eks. Android-smartphones har en Micro-USB-port, iDevices uden Lightning Connector ^1 tilsluttes via et 30-polet stik til USB-stikket på SoundPort.
i Audiokilden skal understøtte audioafspilning via USB (USB-streaming).
i Som kilde er der valgt USB-audio (se side 179).

Lydafspilningen (se side 189) finder nu sted via USB.

SoundPort / SoundPort Compact

Tilslutning af SoundPort som USB-enhed (Pc-audio)

Du kan tilslutte din SoundPort til en stationær/bærbar pc via et USB-kabel. SoundPort registreres på pc'en som en USB-højttaler og kan derefter bruges som afspilningsenhed på pc'en.

Audioenheder, der er tilsluttet SoundPort via Lightning Connector kan synkroniseres med pc'en via SoundPort (se side 188).

Forbind USB-stikket (B-type) ^15 til en ledig USB-port på pc'en ☐. Til dette formål skal du bruge et USB-kabel type A-B☐.

i Som kilde er der valgt Pc-audio (se side 179).

Lydafspilningen (se side 189) finder nu sted via USB.

i Funktionen er afhængig af den tilsluttede enheds hardware- og softwarekonfiguration, f.eks. tilslutningskonfiguration, anvendte drivere, codecs og formater. Læs også i dokumentationen til din kildeenhed, og opdater eventuelt dens drivere eller firmware.

SoundPort / SoundPort Compact

Betjeningsvejledning

Sync

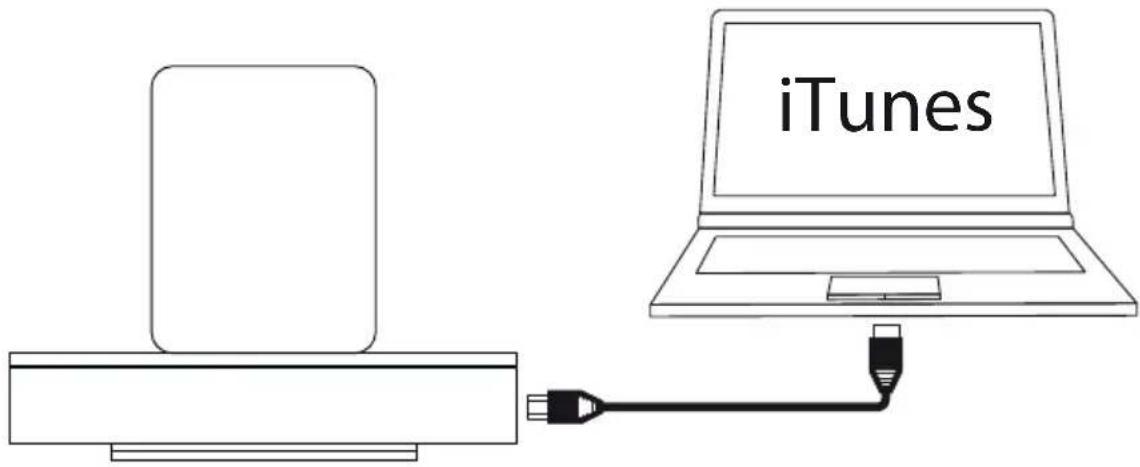

SoundPort - iTunes Sync

En iDevice ^1 , der er tilsluttet SoundPort via Lightning Connector, kan synkroniseres med iTunes på pc'en via SoundPort. SoundPort fungerer så som forbindelsesbro mellem iDevice og pc'en.

i Dette programs funktionalitet er afhængig af den anvendte pc, operativsystemet, iTunes, Apple iOS og iDevice samt de relevante softwareversioner.
i SoundPort er tilsluttet til pc'en som USB-enhed (se side 187).
En iDevice er tilsluttet Lightning Connector på SoundPort (se side 183).
i Som kilde er der valgt Apple Lightning Connector (se side 179).
På pc'en er iTunes installeret, og den automatiske synkronisering er aktiveret (oplysninger om iTunes-indstillinger findes i dokumentationen til softwaren).

iTunes

Tryk længe (ca. 3 sekunder) på tasten ^3 på SoundPort for at aktivere Sync-tilstand.

LED-indikatoren 8 blinker under synkroniseringen fra venstre mod højre.

Læg også mærke til eventuelle visninger og meddelelser fra operativsystemet hhv. iTunes på pc'en.
i Under synkroniseringen kan ingen andre funktioner (slukning, kildevalg, håndfri funktion, lydstyrkeændring osv.) anvendes på SoundPort.

Tryk længe (ca. 3 sekunder) på knappen ^3 på SoundPort for at afslutte Sync-tilstanden.

Audioafspilning

En audiokilde skal være tilsluttet til eller parret med SoundPort.
i Denne audiokilde skal være valgt i kildevalget (se side 179).

LED-indikatoren ^8 viser den valgte kilde, f.eks. USB-audio.

Start lydgengivelsen på din audiokilde. Styringen af afspilningen (titelvalg, spoling osv.) finder sted via audiokildens afspiller/app.

Indstilling af lydstyrken

i Ved forbindelse via et audiokabel (se side 181) skal du indstille din audiokildes lydstyrke til en høj værdi for at undgå forstyrrende støj. Vælg så den ønskede lydstyrke på SoundPort.
i Ved tilslutning af iDevices via Bluetooth (se side 184) er lydstyrkeindstillingen parret mellem iDevice og SoundPort, således at en ændring af lydstyrken på en af de to enheder også ændrer lydstyrken på den anden enhed.
i Høj musik kan medføre høreskader. Undgå ekstreme lydstyrker, særligt over længere tidsrum.
i Hvis der i 10 minutter hverken afspilles musik eller trykkes på en knap, skifter SoundPort automatisk til Smart Standbytilstand.

LED-indikatoren 8 viser den valgte kilde, f.eks. Apple Lightning Connector.

Indstil lydstyrken på SoundPort med tasterne +④ og -⑤.

Lydstyrken kan indstilles i flere trin ^1 , som angives visuelt ved hjælp af LED-indikatoren ^8 .

Hvert kort tryk på knappen + 4 og - 5 øger hhv. reducerer lydstyrken ét trin.

Hold knappen + hhv. - nede for at gennemløbe lydstyrkeintervallet.

Hvis der ikke finder nogen lydstyrkeændring sted inden for tre sekunder, viser LED-indikatoren ⑧ igen farven for den sidst valgte kilde.

Slå lyden fra på SoundPort ved at trykke på knapperne + og - samtidig. Alle LED-indikatorens 8 fire LED'er blinker med fuld lysstyrke.

Hvis du trykker på knappen + eller -, slås lyden til igen. LED-indikatoren viser igen den oprindeligt valgte kilde.

SoundPort / SoundPort Compact / SoundPort Mini

Betjeningsvejledning

Håndfri funktion

Håndfri funktion

i SoundPort skal være parret med og tilsluttet din mobiltelefon via Bluetooth (se side 184) hhv. Connectivity Easy Pairing (se side 185).
Høj støj fra omgivelserne påvirker den håndfri funktions kvalitet. Søg for rolige omgivelser, eller lad være med at bruge den håndfri funktion, hvis omgivelserne ikke egner sig til det.
For at opnå så god en taleforståelighed som muligt mellem samtaleparterne bør I så vidt muligt skiftes til at tale. Afstanden mellem den talende og SoundPort bør være mellem 0,3 m og 1,2 m.
For at du kan besvare et indgående opkald, skal SoundPort være tændt (se side 178), og Bluetooth skal være valgt som kilde (se side 179).

LED-indikatoren 8 viser Bluetooth som kilde.
Ved et indgående opkald høres der en ringetone.
LED-indikatoren 8 blinker hurtigt hvidt.
Hvis en audioafspilning er i gang, sættes den på pause.
Besvar det indgående opkald ved at trykke på knappen ③ på SoundPort eller på den tilsvarende tast på din mobiltelefon.
LED-indikatoren 8 lyser hvidt.
Når du taler, skal vende dig mod for siden ^9 af SoundPort. Mikrofonen er placeret i midten under højttalerdækslet (se side 175).
Indstil lydstyrken på SoundPort til en middelhøj lydstyrke med tasterne + 4 og - 5 (se også side 189).
Afslut samtalen ved igen at trykke på knappen ^3 på SoundPort eller på den tilsvarende tast på din mobiltelefon.
LED-indikatoren ^8 viser igen farven for den sidst valgte kilde.

Smart Standbytilstand

Den smart Standbytilstand bliver automatisk aktiv, hvis der på SoundPort i 10 minutter

• ikke afspilles musik,
• ikke er nogen indgående eller udgående opkald,
• ikke trykkes på en tast på SoundPort eller på fjernbetjeningen Assist (se side 192).
• ikke tilsluttes eller frakobles en enhed, og
• ikke kører en synkronisering

I Smart Standbytilstand deaktiveres nogle kredsløbsdele (DSP/forstærker osv.) i SoundPort for at spare strøm.

SoundPort kan vækkes på forskellige måder fra Smart Standbytilstand:

• En iDevice tilsluttes til Lightning Connector.
• En mobilenhed parres via Connectivity Easy Pairing (NFC).
• Afspilningen på en parret Bluetooth-enhed fortsættes (kun, hvis Bluetooth var aktiv som den seneste kilde inden Smart Standbytilstanden).
• Afspilningen på en enhed på AUDIO IN fortsættes (kun, hvis AUDIO IN var aktiv som den seneste kilde inden Smart Standbytilstanden).
• Der trykkes på en af de fire enhedstaster SRC ^2 , Håndfri funktion ^3 , + 4 eller - 5.
• En parret Bluetooth-enhed frakobles.
• Der trykkes på en tast på fjernbetjeningen Assist (se side 192).

i Enheder, der er tilsluttet Lightning/USB, oplades også, när SoundPort er i Smart Standbytilstand.

i Et tryk på tænd/sluk-knappen ^1 sætter SoundPort i Standbytilstand (se nedenfor).

i Efter 4 timer i Smart Standbytilstand skifter SoundPort automatisk til Standbytilstand.

i Energiforbruget i Smart Standbytilstand er højere end i Standbytilstand (se Tekniske data på side 195).

Standbytilstand

Tryk på tænd/sluk-knappen ^① for at sætte SoundPort i Standbytilstand.

I Standbytilstand kan enheden kun tændes igen via tænd/sluk-knappen ^1 på SoundPort eller tasten tænd/sluk på fjernbetjeningen Assist (se side 192)

i Standbytilstand oplades enheder, der er tilsluttet Lightning/USB, ikke.
i Energiforbruget i Standbytilstand er lavere end i Smart Standbytilstand (se Tekniske data på side 195).

Tilbehør

Dekoration

Med de dekorationer, der kan fås som tilbehør, kan du tilpasse din SoundPort individuelt. Spørg efter passende dekorationer til din SoundPort. SoundPort Compact og SoundPort Mini i din specialbutik.

Assist-fjernbetjening

Med systemfjernbetjeningen Assist, der kan fås som tilbehør, kan du styre SoundPort-funktionerne. Hvis der fulgte en ny Assist med din Loewe-enhed, kan du bruge den eksisterende fjernbetjening (se listen med fjernbetjeningsvarianter på side 194).

Fjernbetjeningen skal først indstilles til betjening af din SoundPort. Apparattasterne (afhængigt affjern-betjeningsvarianter) STB - VIDEO - AUDIO - DVD - REC - RADIO - SP kan indstilles til betjening af SoundPort.

Tryk på den ønskede enhedstast og samtidig på STOP-tasten i 5 sekunder, indtil den tilhørende LED-indikator for den valgte enhedstast blinker to gange.

Angiv derefter den tocifrede apparatkode 31 for Soundport. LED-indikatoren over den valgte enhedstast blinker 2 gange.

LOEWE. TV STB VIDEO AUDIO POP UP IN DR+ ZOOM WEB 1 2 abc. 3 del 4 gn 5 jkl 6 mno 7 pages 8 3uv 9 wayz 0 AV EPO HOME PIP DGO M END TEXT MENU BACK INFO +V P+ OK 2 3 4 - V P - 5 6 MARCH 7 10 11 12 13 14 Dansk

Tildeling af tastefunktioner

① Lyd til/fra
② Lydstyrke+
③ Lydindstillinger – (Forrige lydindstilling)
④ Lydstyrke+
⑤ Afspilning ^(1)
⑥ Foregående titel ^1
⑦ Pause ^(1)
⑧ Tænd/sluk
⑨ Indstilling af enhedstaster for SoundPort (se ovenfor) / skift til SoundPort-betjening
⑩ Kildevalg + (næste audiokilde)
⑪ Lydindstillinger + (Næste lydindstilling)
⑫ Kildevalg – (forrige audiokilde)
⑬ Næste titel ^1
14 Stop ^1

Smart Audio App

Gennemført smart: Loewe Smart Audio App. Oplev musik, som du har gemt på din Smartphone, med den intuitive kvalitetsaudioafspiller fra Loewe. Kan hentes gratis i Apple App Store eller Google Play Store.

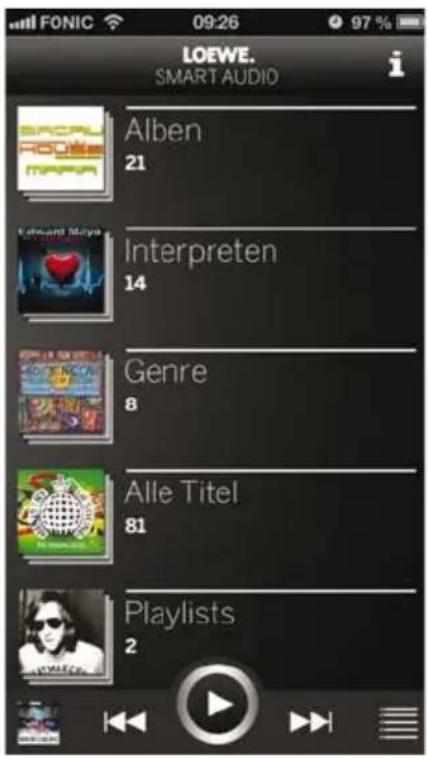

LOEWE. SMART AUDIO Alben 21 Interpreten 14 Genre 8 Alle Titel 81 Playlists 2

Startskærmbilledet giver et struktureret overblik over den lokalt lagrede musik. Med et enkelt blik har du overblik over indholdet, og med blot nogle få betjeningstrin kommer du til den ønskede titel.

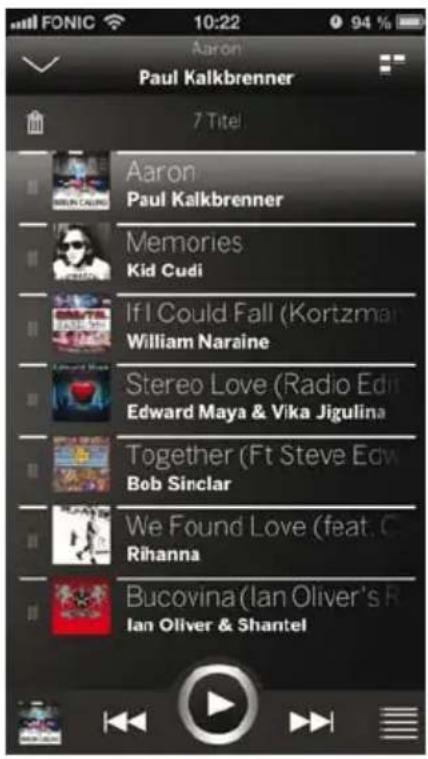

Aaron Paul Kalkbrenner 7 Titel Aaron Paul Kalkbrenner Memories Kid Cudi If I Could Fall (Kortzman) William Naraine Stereo Love (Radio Edit Edward Maya & Vika Jigulina Together (Ft Steve Edw Bob Sinclair We Found Love (feat. C Rihanna Bucovina (Ian Oliver's R Ian Oliver & Shantel

Helt automatisk tilføjes alle de senest afspillede titler til den aktuelle afspilningsliste. Den er altid og overalt tilgængelig via listeikonet nederst til højre. På denne liste kan du slette eller flytte titler. Til dette bruges papirkurvikonet eller området til venstre for hver post på listen.

De aktive hjørner gør det ikke blot muligt at springe til afspilningslisten, men fører dig også til startskærmbilledet eller afspilleren med blot ét klik.

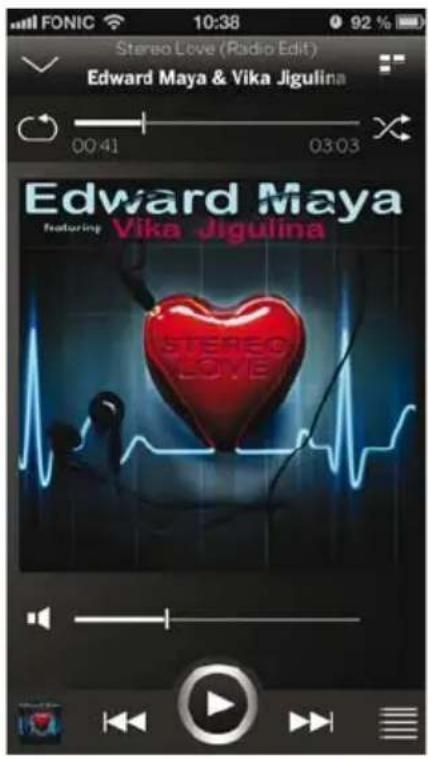

FONIC 10:38 92 % Stereo Love (Radio Edit) Edward Maya & Vika Jigulina 00:41 03:03 Edward Maya Featuring Vika Jigulina STEREO LOVE

Afspilleren viser altid det nummer, der afspilles i øjeblikket, med alle de tilhørende betjeningsmuligheder. Med AirPlay-ikonet kan du nemt vælge alle de tilgængelige højttalere.

SoundPort / SoundPort Compact / SoundPort Mini

Betjeningsvejledning

i Opdateret 18. februar 2014.

Listen indeholder de fjernbetjeningsvarianter, som kan bruges til at betjene SoundPort-funktionerne.

Oplysninger om, hvordan du indstiller fjernbetjeningen til betjening af SoundPort, finder du på side 192.

i Tilgængeligheden af apparatkoden 31 afhænger af fjernbetjeningsvarianten. Artikelnummer/variant kan findes i fjernbetjeningens batterirum.

Assist 1(TV) 89900A13/89900A14

	SoundPort SoundPort Compact		SoundPort Mini
Varenummer 52227x00 52228x00 52229x00
Driftstemperatur 5 °C ... 35 °C
Fugtighed 30 % ... 85 % (uden kondensering)
Mål (B x H x D) (ca.) 550 x 126 x	201 mm 415 x 109 x 17	8 mm 280 x 91 x 153 mm
Vægt 5,5 kg 3,6 kg 1,9 kg
AC-IN (netspænding) 220 - 240 volt, 50/60 Hz
Effektforbrug:On-tilstand (Lydydelse maks.)On-tilstand (Lydydelse 1/8)Smart Standby-tilstandStandby-tilstand	103 W51 W2,1 W<= 0,5 W	62 W40 W2,1 W<= 0,5 W	48 W35 W0,8 W<= 0,5 W
USB A	2.0. type A, opladningsfunktion, maksimalt 2,1 A
USB B	Pc-audio, iTunes Lightning Sync
AUDIO IN	Stik 3,5 mm jackstik, 1,0 Vrms, 10 kOhm
	Hovedelefoner, 32-200 ohm
Højttalere	2 diskant-højttalere på hver 15 W2 bredbåndshøjttalere på hver 20 W2 subwoofere på hver 60 W	2 bredbåndshøjttalere på hver 20 W1 subwoofer, 60 W	2 bredbåndshøjttalere på hver 8 W1 subwoofer, 20 W
Transmissionsområde	65 Hz - 20 kHz
Udgangseffekt (sinus / musik)	2 x 17 W + 1 x 50 W /2 x 34 W + 1 x 100 W	2 x 10 W + 1 x 20 W /2 x 20 W + 1 x 40 W	2 x 6 W + 1 x 10 W /2 x 12 W + 1 x 20 W
Lydstyrkeniveauer	48		24
Trådløs overførsel	Bluetooth 2.4 GHz, 10 m rækkevidde NFC
Bluetooth-protokoller	A2DP, 2.1+EDR, AVRCP 1.4, HS, HFP 1.6 (Wideband Speech), aptX-dekoder, AEC

SoundPort / SoundPort Compact / SoundPort Mini

Betjeningsvejledning

Miljøbeskyttelse

I overensstemmelse med gældende regler vedrørende bortskaffelse af emballage, kan emballagen afleveres hos forhandleren til genbrug. Men vi anbefaler, at kasse og pakkematerialer opbevares, så apparatet kan transporteres under de sikreste betingelser, hvis behovet opstår.

Apparatet

Pas på: Regler for korrekt tilbagetagelse, håndtering og videre udnyttelse af brugte elektroniske apparater er fastsat i EU-direktiv 2002/96/EF. I overensstemmelse hermed skal brugte bruge elektroniske apparater bortskaffes særskilt. Apparatet må ikke smides ud som almindeligt husholdningsaffald! Brugte apparater kan du aflevere gratis på genbrugsstationer, eller du kan indlevere det hos din forhandler i forbindelse med køb af et nyt lignende apparat.

Du kan få mere information (også for ikke-EU-lande) hos din kommune.

Batterier

Brugte batterier må ifølge batteriforordningen ikke bortskaffes sammen med almindeligt husholdningsaffald. Brug en lokal opsamlingscentral. Din Loewe forhandler kan også modtage brugte batterier.

Apparatet er CE-mærket og opfylder de gældende krav for EF-direktiver. Den komplette overensstemmelseserklæring kan hentes på vores hjemmeside.

SoundPort / SoundPort Compact / SoundPort Mini

Betjeningsvejledning

Rettighedsoplysninger

Kolofon

Rettighedsoplysninger

"Made for iPod", "Made for iPhone" og "Made for iPad" betyder, at elektronisk ekstraudstyr er specielt konstrueret for tilslutning til iPod hhv. iPhone, og af producenten er certificeret ifølge Apple præstationsforskriften. Apple påtager sig intet ansvar med hensyn til brug af denne enhed eller dens overensstemmelse med standarderne for sikkerhed og støjdæmpning.

iPod, iPhone, iPad, iPad mini og iTunes er i USA og andre lande registrerede varemærker tilhørende Apple Inc.

SoundPort / SoundPort Compact:

Made for

iPod

iPhone

iPad

SoundPort Mini:

Made for

iPod

iPhone

Kolofon

Alle rettigheder til oversættelsen, tekniske ændringer samt fejl forbeholdes.

■ SoundPort / SoundPort Compact / SoundPort Mini Betjeningsvejledning

SoundPort / SoundPort Compact / SoundPort Mini

Käyttöohje

Sisällysluettelo

Tervetuliaissanat....200

Lagstadgade anvisningar

Företagsinformation

Lagstadgade anvisningar
