BRUGSANVISNING Subwoofer 800 LOEWE

• Deres Individual Sound højttalersystem er udelukkende beregnet til gengi- velse af lydsignaler.

• Sluk altid for anlægget (Individual Sound højttalersystemet, tv’et og evt. yder- ligere tilsluttede komponenter), før andre apparater eller højttalere tilsluttes eller afkobles.

• Lad ikke Individual Sound højttalersystemet være i brug uden tilsyn. Sluk på stikkontakten før længere tids fravær, eller træk stikket ud af kontakten. Beskyt Individual Sound højttalersystemet mod ...

• fugt, regn, vanddryp og -sprøjt og dug

• stød og mekaniske belastninger

• magnetiske og elektriske felter

• højere elektriske effekter end angivet

• kulde, varme, direkte sollys og store

• ventilationshæmmende afdækning - især af bagsiden

• indgreb indvendigt i apparatet Stil ingen væskefyldte genstande eller brændende stearinlys på apparatet. Stearinlys og anden åben ild skal til enhver tid holdes væk fra apparatet for at forhindre, at der opstår brand. Individual Sound højttalersystemet er udelukkende produceret til brug i private hjem. Garantien omfatter udelukkende denne bestemmelsesmæssige brug. ADVARSEL: UNDGÅ RISIKO FOR ELEKTRISK STØD: FJERN IKKE FORSTÆRKE- RENS AFDÆKNING. I KABINETTET FINDES INGEN DELE, DER KAN REPARERES AF FORBRUGEREN. LAD ALLE REPARATIONER UDFØRE AF LOEWE-FORHANDLEREN. Hvis Individual Sound højttalersystemet er bragt fra kulden ind i varme omgivelser, skal det stå i ca. en time på grund af mulig dannelse af kondensvand. Tænd først for det, når det har nået stuetemperatur. Således undgår De alvorlige skader på komponenterne.55 - Dansk Suomi Svenska Italiano Español Nederlands Opstilling Rengøring Rengør kun Deres Individual Sound højttalersystem med en fugtig, blød og ren klud (uden nogen form for kraftigt rengøringsmiddel). Opstilling af Individual Sound højttalersystemet Grundlæggende OBS: ALUMINIUMOVERFLADEN PÅ LOEWE SUBWOOFER 800‘en TIL ER MEGET FØLSOM OVERFOR KRADSEN OG STØD. UNDGÅ ENHVER KONTAKT MED GEN- STANDE MED SKARPE KANTER. STIL INGEN VASER, LYS ELLER ANDRE GENSTANDE PÅ SUBWOOFER‘en.

• Placer subwoofer, gulv- og satellithøjttalere med sokkel på et stabilt, jævnt underlag.

• Subwoofer og højttalere må ikke opstilles i nærheden af kraftige varmekilder eller i direkte sollys.

• Ved opstilling mod en væg, i et skab eller i en lukket reol: Sørg for mindst 10 cm plads omkring subwooferen, så luften kan cirkulere uhindret, og der ikke opstår overophedning eller indeslutning af lydtrykket.

• Træk netstikket ud ved tordenvejr. Overspænding som følge af lynnedslag kan beskadige apparatet både via antenneanlægget og strømnettet.

• Ved længere tids fravær fra hjemmet bør antenne- og netstikket også trækkes ud.

• Netstikket skal være nemt tilgængeligt, så apparatet til enhver tid kan kobles fra nettet.

• Før højttaler- og netkablerne således, at de ikke bliver beskadiget. Netkablet må ikke knækkes eller lægges over skarpe kanter, ikke betrædes og ikke udsættes for kemikalier. Det sidste gælder for hele anlægget. Et netkabel med beskadiget isolering kan medføre elektrisk stød og brandfare og skal derfor altid udskiftes af uddannet servicepersonale, før apparatet anvendes igen.

• Træk ikke i kablet men i stikproppen, når De trækker netstikket ud. Kablet i netstikket kan beskadiges og forårsage en kortslutning, når det stikkes i igen.

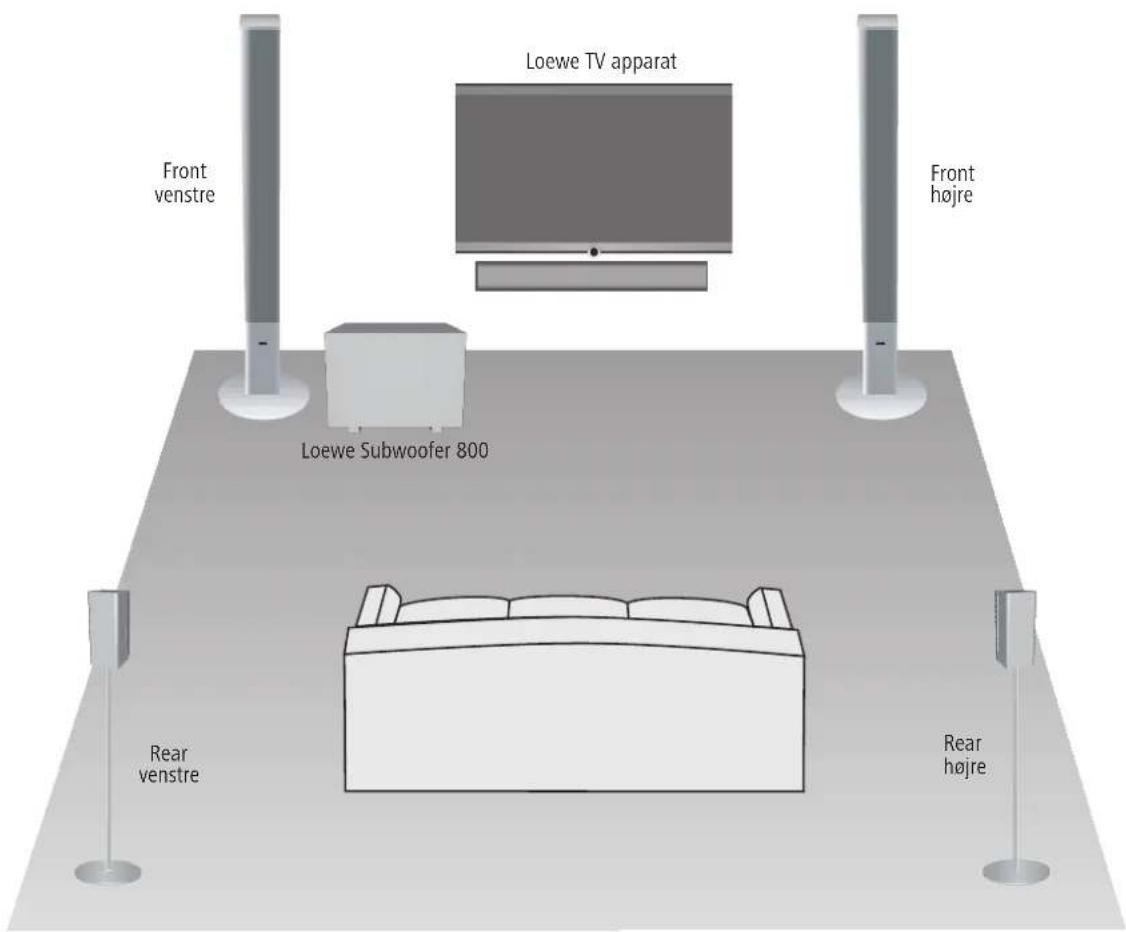

• Højttalerne udsender magnetfelter, der påvirker kabinetternes omgivelser. Vi anbefaler en minimumsfstand på > 0,5m til magnetisk følsomme apparater som f.eks. CRT-tv-apparater, magnetiske datamedier osv. Subwoofer Subwooferen kan placeres et valgfrit sted på gulvet. Vi anbefaler en plads fremme, men således at bashøjttalerne frit kan udsende lyd til siden og nedad. NB: Lufttilførslen til subwooferens bagside må under ingen omstændigheder hindres. Sørg for tilstrækkelig afstand (> 10 cm) til gulv eller væg. Montér de to medleverede elastikbuffere nederst på subwooferens bagside, så lufttilførslen ikke kan afbrydes, hvis subwooferen utilsigtet skrider ind mod væggen. 20 mm 20 mm- 56 Dansk Suomi Svenska Italiano Español Nederlands Opstilling Forslag til opstilling Front venstre Front højre Rear venstre Rear højre Loewe TV apparat Loewe Subwoofer 80057 - Dansk Suomi Svenska Italiano Español Nederlands Tilslutning AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

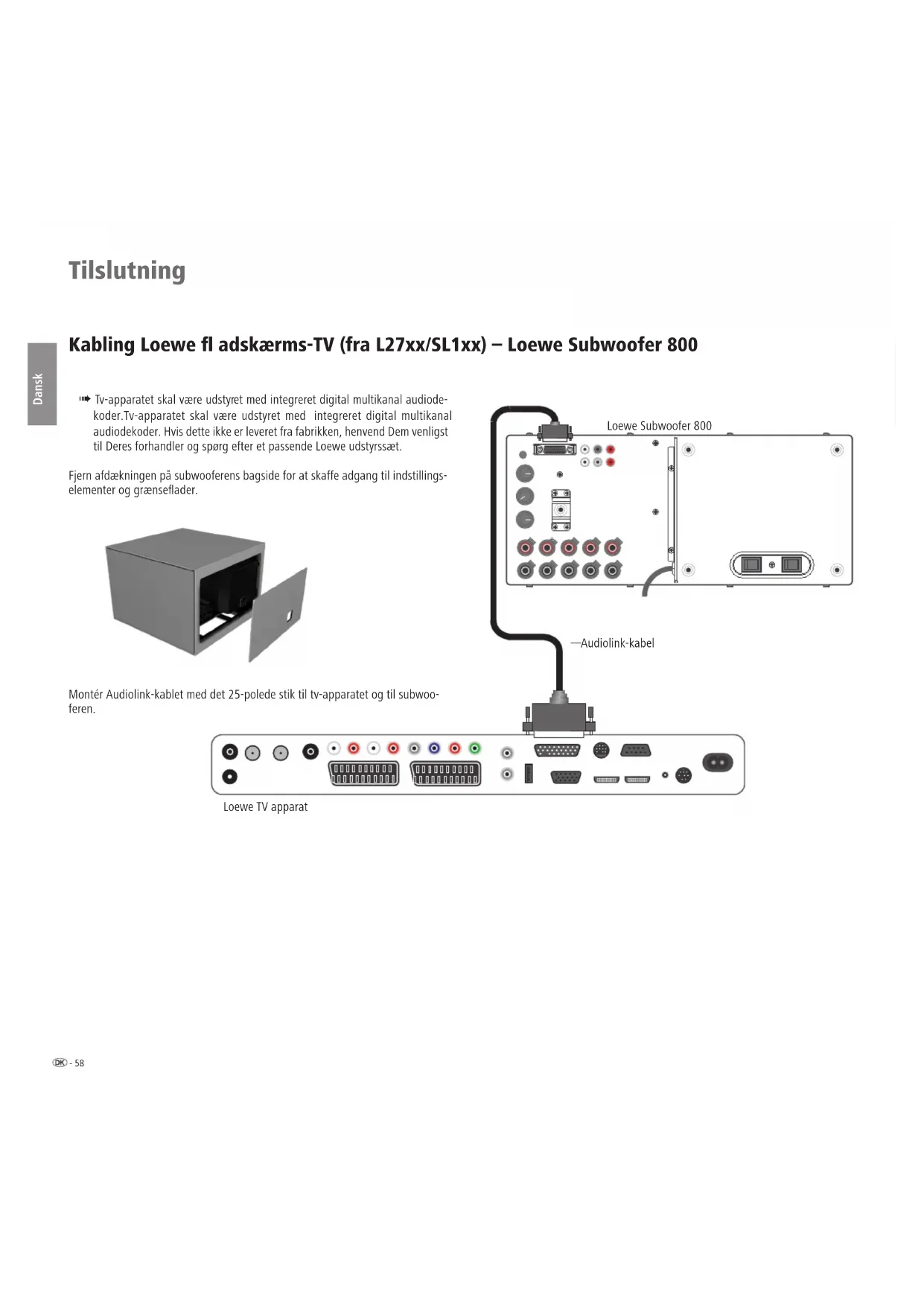

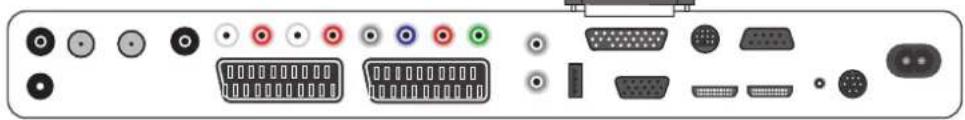

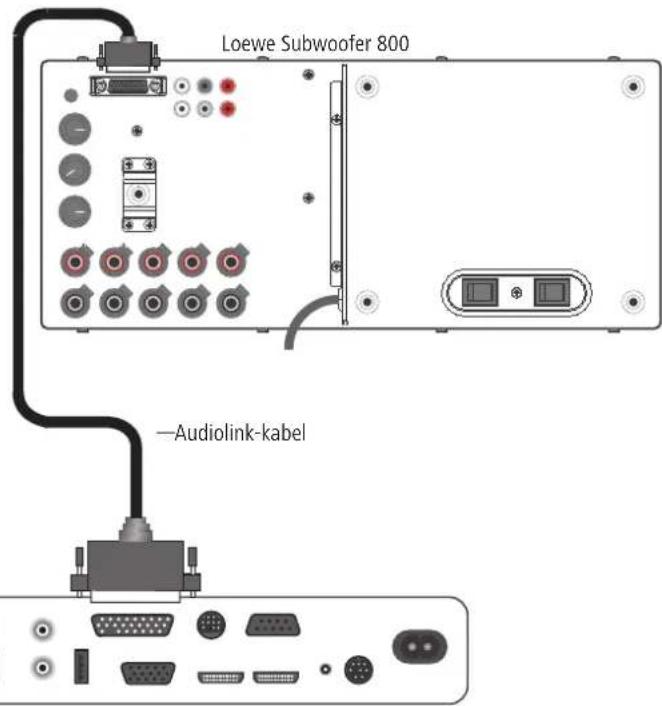

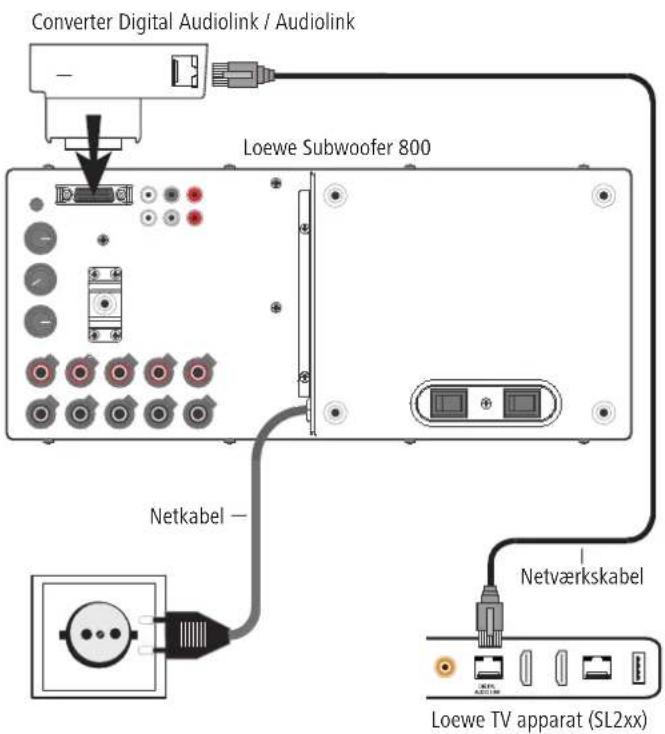

-bøs- ning på subwooferen. Forbind bøsningen Digital Audiolink på tv-apparatet med netværkskablet (CAT5E) med bøsningen til Converter Digital Audiolink / Audiolink. Kabling Loewe adskærms-TV (SL2xx) – Loewe Subwoofer 800 Loewe Subwoofer 800 Converter Digital Audiolink / Audiolink Netværkskabel Loewe TV apparat (SL2xx) Netkabel- 58 Dansk Suomi Svenska Italiano Español Nederlands ➠ Tv-apparatet skal være udstyret med integreret digital multikanal audiode- koder.Tv-apparatet skal være udstyret med integreret digital multikanal audiodekoder. Hvis dette ikke er leveret fra fabrikken, henvend Dem venligst til Deres forhandler og spørg efter et passende Loewe udstyrssæt. Fjern afdækningen på subwooferens bagside for at skaffe adgang til indstillings- elementer og grænseader. Montér Audiolink-kablet med det 25-polede stik til tv-apparatet og til subwoo- feren. Kabling Loewe adskærms-TV (fra L27xx/SL1xx) – Loewe Subwoofer 800 Tilslutning AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

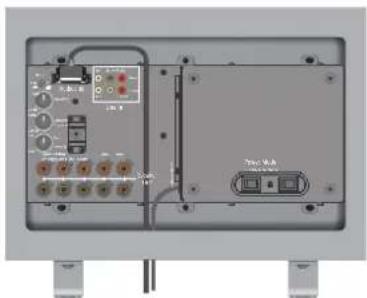

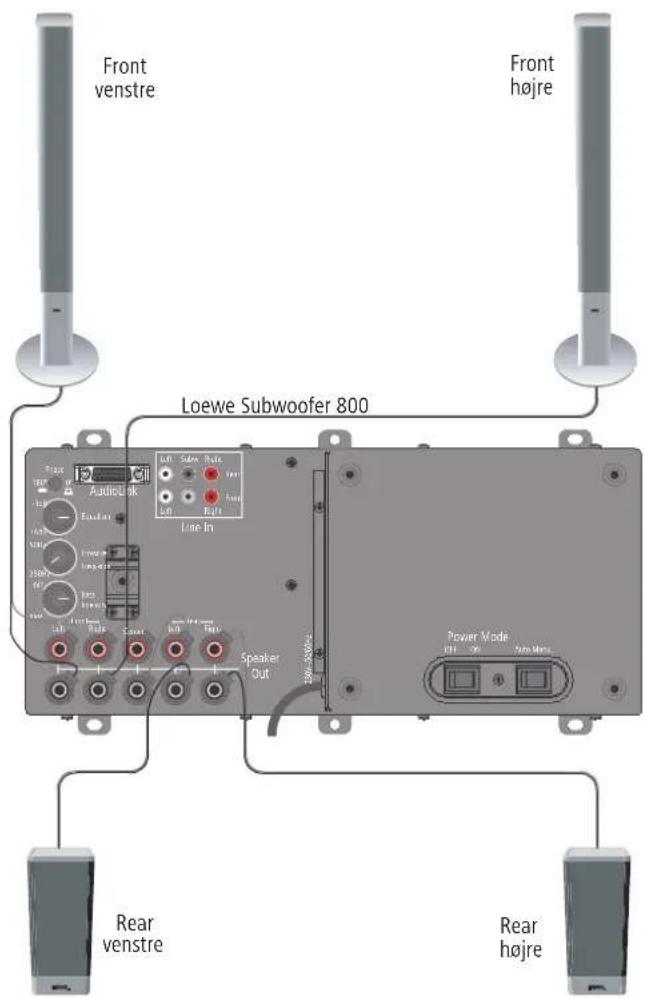

Subw Right Rear FrontOFF ON Auto Manu.Front Rear Audiolink-kabel Loewe Subwoofer 800 Loewe TV apparat59 - Dansk Suomi Svenska Italiano Español Nederlands Tilslutning Tilslutning af højttalerne til subwooferen Tilslut højttalerkablet til højttaleren iht. installationsvejledningen. En af de to ledere i højttalerkablet er normalt markeret med sort. Forbind lederen, der er markeret med sort, med den sorte skrueklemme på subwooferen (se tilslutningskema på illustration til højre) og den sorte klemme på højttaleren. Skru skruelukningen for den pågældende klemme på subwooferen ca. fem om- gange opad mod uret. Før lederenden ind i skrueklemmen (foroven i højre side), og spænd skrueklemmen til med uret. Den tråd, der ikke er markeret, forbindes med de røde klemmer. Føring af kabler Før alle kabler nedad gennem slidsen i subwooferens kabinet. Hold kablerne samlet med det medfølgende velcrobånd. Ved af hjælp af en tekstilslange, der fås som tilbehør, kan De føre kablerne ud af subwooferen i samlet orden. AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualiserCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

Subw Right Rear FrontOFF ON Auto Manu.Front Rear Tilslutning af subwooferen til strømnettet Slut sobwooferens netstik til en stikdåse med 230 V vekselspænding. AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

Subw Right Rear FrontOFF ON Auto Manu.Front Rear Front venstre Front højre Rear venstre Rear højre Loewe Subwoofer 800- 60 Dansk Suomi Svenska Italiano Español Nederlands Ibrugtagning og indstilling Kontroller, at alle kabler er korrekt tilsluttet, før De starter med ibrugtagning og indstilling. Tænde og slukke for subwoofer Med Power-kontakten tilkobles strømforsyningen (230 V/50 Hz lysnet) til Loewe Subwoofer 800 i positionen ON. Subwooferen frakobles helt, når kontakten stilles på OFF. Automatisk eller manuel drift Hvis subwooferen er tilsluttet som beskrevet på side 8, og Mode-kontakten er i positionen Auto, behøver De ikke længere at tænde og slukke subwooferen separat. Når subwooferen er tændt første gang, tændes og slukkes den automatisk sammen med Loewe tv’et. Hvis subwooferen bruges med andre apparater end Loewe fladskærms-tv, skal Mode-kontakten stilles i positionen Manu. Subwooferen skal så tændes og slukkes manuelt med Power-kontakten . Indstillinger på Loewe tv-apparatet Registrer de nye apparater som beskrevet i betjeningsvejledningen til Deres Loewe tv-apparat under “Betjening af yderligere apparater“. Indstilling af equalizeren Med drejeknappen Equalizer kan De indstille en sænkning eller hævning af det dybeste lydfrekvensområde (20 Hz - 50 Hz) for basgengivelsen.

• Hvis subwooferen står i nærheden af rummets hjørne, skal drejeknappen Equalizer stilles mere i retning mod min.

• Hvis subwooferen står i nærheden af en væg, skal drejeknappen Equalizer stå nærmere midterstillingen.

• Hvis subwooferen står frit i rummet, skal drejeknappen Equalizer stilles mere i retning mod max. Faseomskifter Med faseomskifteren Phase har De mulighed for at optimere basgengivelsen. Denne indstilling kan De dog nemt indstille i forbindelse med et Loewe Flat TV-apparat (fra kabinet L27xx/SL1xx/SL2xx med integreret digital multikanal audiodekoder) med fjernbetjeningen via tv-menuen i lydkomponent-guiden (se betjeningsvejledningen under ”Indstilling af højttalersystem“). Faseomskifteren er beregnet til systemer, hvor det ikke er muligt at foretage indstillingen via tv- apparatet. Vi anbefaler følgende fremgangsmåde:
