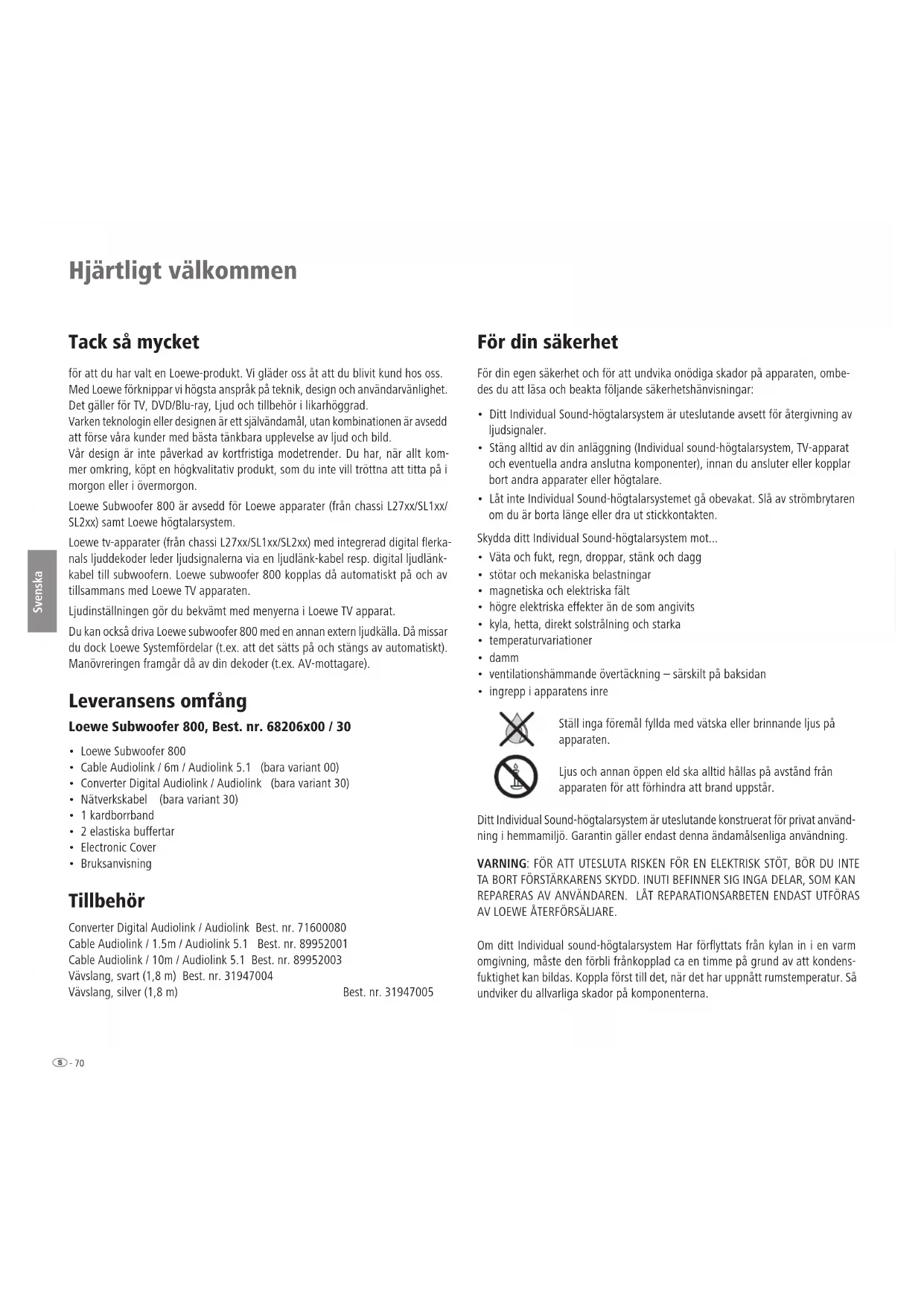

BRUKSANVISNING Subwoofer 800 LOEWE

• Netwerkkabel (kun på variant 30)

• Bruksanvisning Tillbehör Converter Digital Audiolink / Audiolink Best. nr. 71600080 Cable Audiolink / 1.5m / Audiolink 5.1 Best. nr. 89952001 Cable Audiolink / 10m / Audiolink 5.1 Best. nr. 89952003 Vävslang, svart (1,8 m) Best. nr. 31947004 Vävslang, silver (1,8 m) Best. nr. 31947005 För din säkerhet För din egen säkerhet och för att undvika onödiga skador på apparaten, ombe- des du att läsa och beakta följande säkerhetshänvisningar:

• Ditt Individual Sound-högtalarsystem är uteslutande avsett för återgivning av ljudsignaler.

• Stäng alltid av din anläggning (Individual sound-högtalarsystem, TV-apparat och eventuella andra anslutna komponenter), innan du ansluter eller kopplar bort andra apparater eller högtalare.

• Låt inte Individual Sound-högtalarsystemet gå obevakat. Slå av strömbrytaren om du är borta länge eller dra ut stickkontakten. Skydda ditt Individual Sound-högtalarsystem mot...

• Väta och fukt, regn, droppar, stänk och dagg

• stötar och mekaniska belastningar

• magnetiska och elektriska fält

• högre elektriska effekter än de som angivits

• kyla, hetta, direkt solstrålning och starka

• ventilationshämmande övertäckning – särskilt på baksidan

• ingrepp i apparatens inre Ställ inga föremål fyllda med vätska eller brinnande ljus på apparaten. Ljus och annan öppen eld ska alltid hållas på avstånd från apparaten för att förhindra att brand uppstår. Ditt Individual Sound-högtalarsystem är uteslutande konstruerat för privat använd- ning i hemmamiljö. Garantin gäller endast denna ändamålsenliga användning. VARNING: FÖR ATT UTESLUTA RISKEN FÖR EN ELEKTRISK STÖT, BÖR DU INTE TA BORT FÖRSTÄRKARENS SKYDD. INUTI BEFINNER SIG INGA DELAR, SOM KAN REPARERAS AV ANVÄNDAREN. LÅT REPARATIONSARBETEN ENDAST UTFÖRAS AV LOEWE ÅTERFÖRSÄLJARE. Om ditt Individual sound-högtalarsystem Har föryttats från kylan in i en varm omgivning, måste den förbli frånkopplad ca en timme på grund av att kondens- fuktighet kan bildas. Koppla först till det, när det har uppnått rumstemperatur. Så undviker du allvarliga skador på komponenterna.71 - Dansk Suomi Svenska Italiano Español Nederlands Uppställning Rengöring Rengör ditt Individual Sound högtalarsystem endast med en fuktig, mjuk och ren trasa (utan något aggressivt rengöringsmedel). Placera Individual Sound-högtalarsystemet Generellt Varning: ALUMINIUMYTAN PÅ LOEWE SUBWOOFER 800 ÄR MYCKET REP- OCH STÖTKÄNSLIG. UNDVIK ALL KONTAKT MED FÖREMÅL MED VASSA KANTER. STÄLL INGA VASER, LJUS ELLER ANDRA FÖREMÅL PÅ SUBWOOFERN.

• Ställ subbashögtalare, stativbox- och satellithögtalare med stativ på ett stabilt, plant underlag.

• Ställ inte upp subbashögtalare och högtalare i närheten av starka värmekällor eller i direkt solljus.

• Vid placering vid en vägg, i ett skåp eller på en sluten hylla: Lämna ca 10 cm utrymme runt om subwoofern, så att luften kan cirkulera obehindrat och ingen ljudtrycks- och värmestockning uppstår.

• Vid åskväder skall elkabeln dras ur. Överspänningar på grund av blixtinslag kan skada apparaten såväl över antennanläggningen som över elnätet.

• Även vid längre frånvaro bör antenn- och nätstickkontakten vara utdragna.

• Nätstickkontakten måste vara lätt åtkomlig, så att apparaten kan skiljas från nätet när som helst.

• Förlägg högtalar- och elkablarna så, att de ej kan skadas. Elkabeln får ej knäckas eller förläggas över skarpa kanter, ej heller trampas på eller utsättas för kemika- lier; sistnämnda gäller för hela anläggningen. En elkabel med skadad isolation kan leda till elektriska stötar och innebär brandfara och måste därför ovillkorligen bytas ut av kvalicerad servicepersonal innan apparaten används igen.

• När stickkontakten dras av, dra ej i kabeln, utan i själva stickkontakten. Ledning- arna i stickkontakten kan skadas och förorsaka kortslutning vid nästa inkoppling.

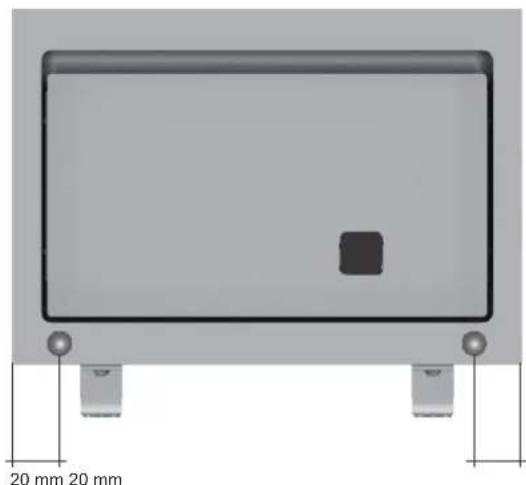

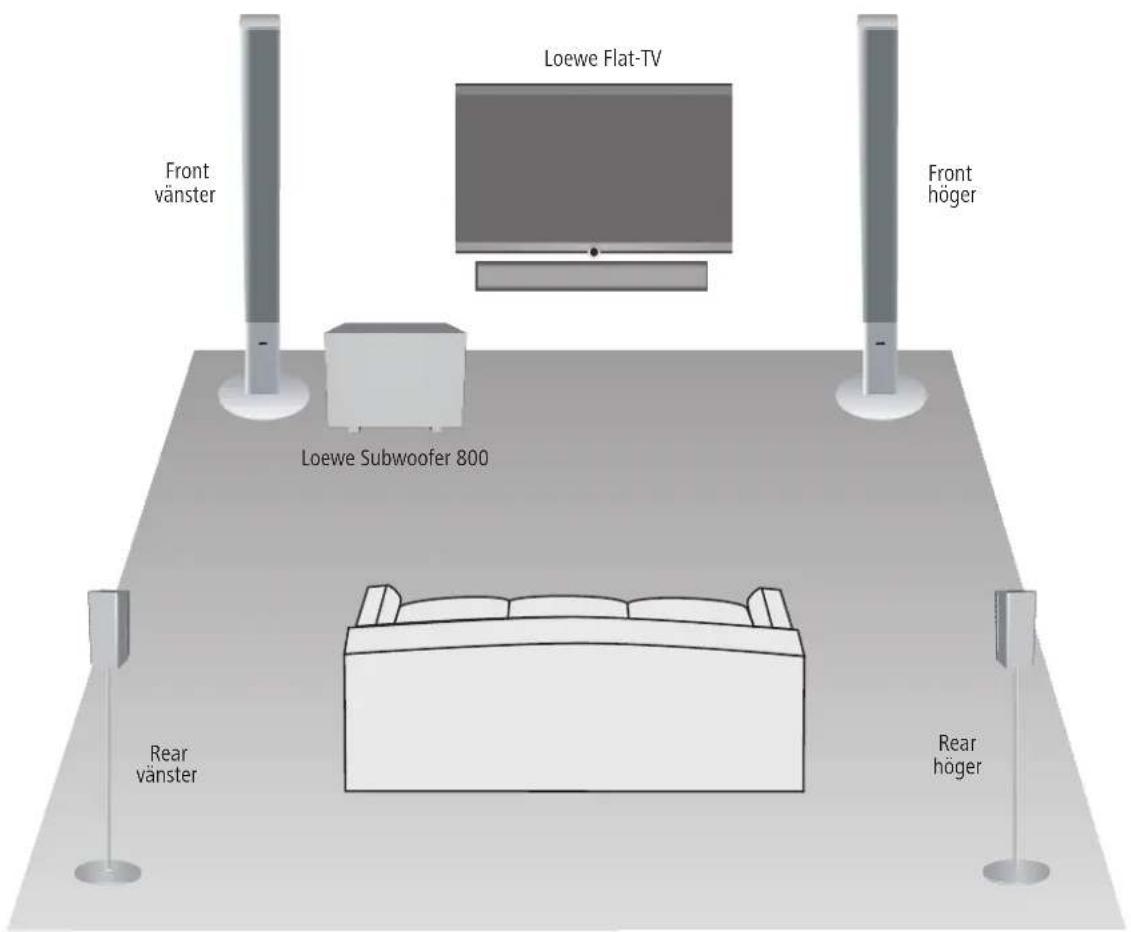

• Högtalarna framställer magnetiska ströfält, som verkar runtom höljet. Vi rekom- menderar ett minimalavstånd på > 0,5m till magnetiskt känsliga apparater, som t.ex. B. CRT-TV-apparater, magnetiska datamedier osv. Subbashögtalare Subbashögtalaren kan ställas på valfritt ställe på golvet. Vi rekommenderar den främre delen av rummet, men så att basarna kan stråla fritt på sidorna och nedåt. Observera: Lufttillförseln på subbashögtalarens baksida får under inga omstän- digheter blockeras. Sörj för tillräcklig avstånd (> 10 cm) till golv resp. vägg. Montera de båda medföljande elastiska buffertena undertill på baksidan av din Subwoofer, så att lufttillförslen inte avbryts vid oavsiktlig omplacering/glidning utmed väggen. 20 mm 20 mm- 72 Dansk Suomi Svenska Italiano Español Nederlands Uppställning Förslag för uppställningslösning Front vänster Front höger Rear vänster Rear höger Loewe Flat-TV Loewe Subwoofer 80073 - Dansk Suomi Svenska Italiano Español Nederlands Anslutning AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

Subw Right Rear FrontOFF ON Auto Manu.Front Rear ➠ Tv-apparaten måste ha en Digital Audiolink-port. Ta bort skyddet på baksidan av subwoofern för att göra inställningselementen och gränssnitten tillgängliga. Montera Converter Digital Audiolink/Audiolink (medföljer leveransen av Loe- we Subwoofer 525, best.nr. 68206B30) i subwooferns 25-poliga port Audiolink

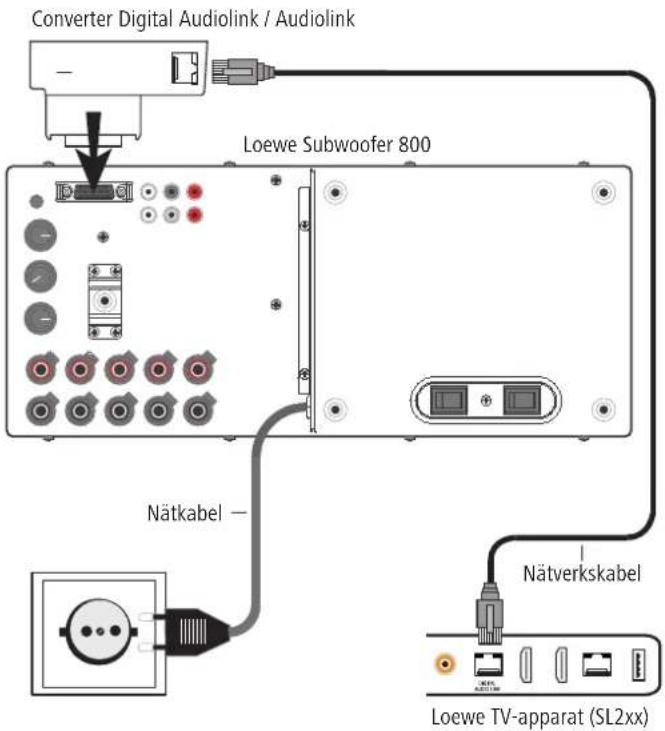

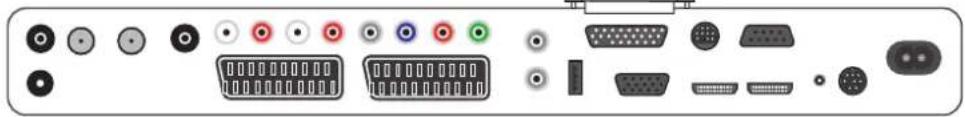

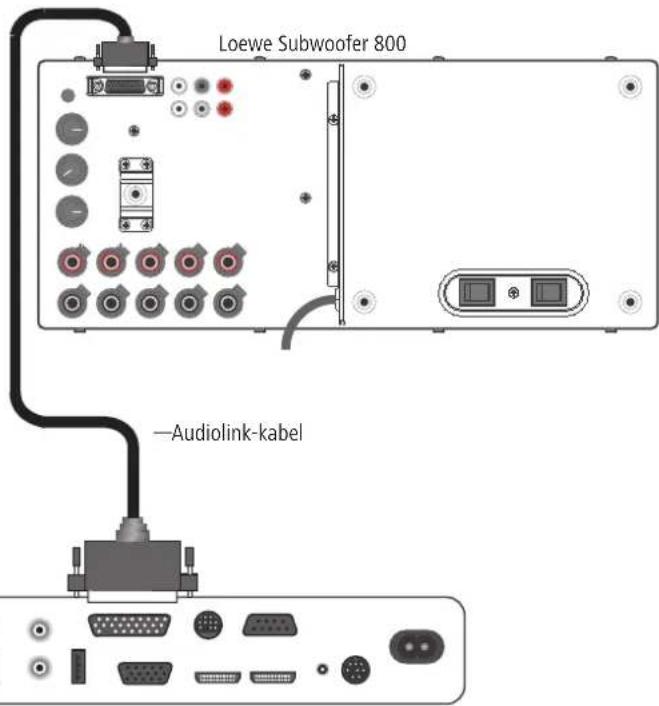

. Förbind tv-apparatens port Digital Audiolink med nätverkskabeln (CAT5E) med Converter Digital Audiolink/Audiolink-porten. Kabeldragning Loewe TV-apparat (SL2xx) – Loewe Subwoofer 800 Loewe Subwoofer 800 Converter Digital Audiolink / Audiolink Nätverkskabel Loewe TV-apparat (SL2xx) Nätkabel- 74 Dansk Suomi Svenska Italiano Español Nederlands ➠ TV-apparaten måste vara utrustad med en integrerad digital erkanals- ljuddekoder. Om en sådan inte har integrerats på fabriken, kontakta din försäljare och fråga efter en passande Loewe påbyggnadssats. Ta bort skyddet på baksidan av subwoofern för att göra inställningselementen och gränssnitten tillgängliga. Montera Audiolink-kabeln med den 25-poliga kontakten på TV-apparaten och subwoofern. Kabeldragning Loewe TV-apparat (från L27xx/SL1xx) – Loewe Subwoofer 800 Anslutning AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

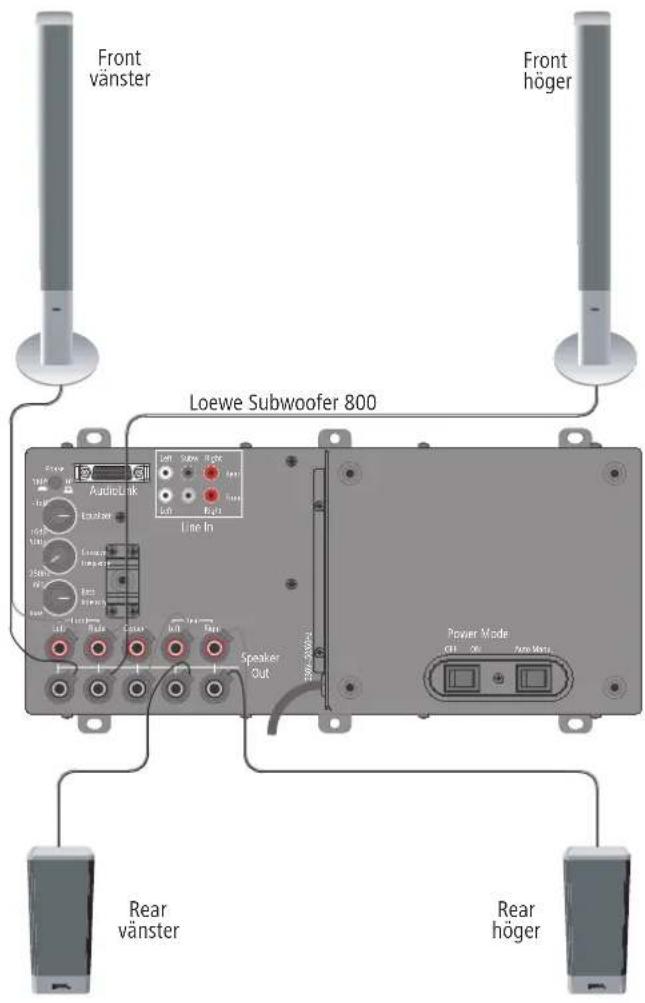

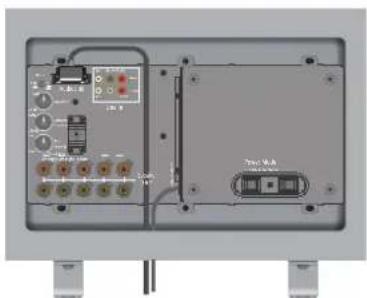

Subw Right Rear FrontOFF ON Auto Manu.Front Rear Audiolink-kabel Loewe Subwoofer 800 Loewe TV-apparat75 - Dansk Suomi Svenska Italiano Español Nederlands Anslutning Anslutning av högtalarna till subbashögtalaren Anslut högtalarkabeln till högtalaren enligt installationsanvisningen. En av de båda ledarna i högtalarkabeln är vanligtvis svart. Anslut den svarta ledaren till den svarta skruvklämman på subwoofern (kopplingsschema finns i figuren till höger) och den svarta klämman på högtalaren. Skruva upp skruvlocket på den aktuella klämman på subwoofern moturs ca 5 varv. För in trådänden i skruvklämman (på sidan uppe till höger) och skruva skruvklämman medurs. De ej markerade ledarna förbinds med de röda plintarna. Kabeldragning För alla kablar nedåt genom öppningen i subwooferns hus. Bunta ihop kablarna med det medföljande kardborrbandet. Med en vävslang som kan köpas som tillbehör kan du föra ut kablarna ordnat ur subwoofern. AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualiserCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

Subw Right Rear FrontOFF ON Auto Manu.Front Rear Anslutning av subbashögtalaren till elnätet Stick in subbashögtalarens nätstickkontakt i ett stickuttag med 230 V växelspän- ning. AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

Subw Right Rear FrontOFF ON Auto Manu.Front Rear Loewe Subwoofer 800 Front vänster Front höger Rear vänster Rear höger- 76 Dansk Suomi Svenska Italiano Español Nederlands Idrifttagande och inställning Innan drifttagning och inställning påbörjas, måste du förvissa dig om, att alla kablar är korrekt anslutna. Till/frånkoppling av subbashögtalaren Med Power-knappen sätter du energiförsörjningen (Nät 230V/50Hz) för Indi- vidual Sound-Subwoofern på läge ON. För att stänga av subwoofern helt ställer du knappen på OFF. Automatisk eller manuell drift Om subwoofern är ansluten som beskrivet på sidan 8 och Mode-knappen är i läge Auto, så behöver du inte längre sätta på och stänga av subwoofern separat. Efter att du har satt på subwoofern för första gången sätts den på och stängs av tillsammans med Loewe TV-apparat. Om subwoofern används med en annan apparat än Loewe Flat-TV, så ska Mode- knappen ställas i läge Manu. Subwoofern måste då sättas på/stängas av manuellt med Power-knappen . Inställningar på Loewe TV-apparaten Anmäl nu de nya apparaterna som beskrivs i bruksanvisningen för Loewe TV- apparaten under “Drift av ytterligare apparater“. Ställa in equalizer Med skruvknappen Equalizer kan du ställa in en sänkning eller höjning av det djupaste frekvensområdet (20 Hz - 50 Hz) för basåtergivningen.

• När Subwoofern är placerad i närheten av ett hörn i rummet, ska skruvknap- pen Equalizer vara inställd närmare min.

• När Subwoofern är placerad i närheten en vägg, ska skruvknappen Equalizer vara inställd i mitten.

• När Subwoofern är placerad någonstans mitt i rummet, ska skruvknappen Equalizer vara inställd närmare max. Fasomkopplare Med fasomkopplaren Phase kan du optimera basåtergivningen. Den här inställningen kan du även bekvämt ställa in i anslutning med en Loewe Flat TV- apparat (fr.o.m. Chassi L27xx/SL1xx med integrerad digital erkanals-ljuddekoder) via fjärrkontroll över TV-menyn i ljudkomponent-assistenen (se bruksanvisningen under ”Inställning högtalarsystem“). Fasomkopplaren ska användas för system, där det inte går att göra inställningar via TV-apparaten. Vi rekommenderar att göra som följer:

• Starta t.ex. en DVD-återgivning och välj en titel med basandelar.

• Låt en andra person manövrera fasomkopplaren, medan du själv sitter på din plats och lyssnar.

• Avgör själv, vilket brytarläge som i ditt fall ger den bästa basåtergivningen. Basintensitet Med reglaget Bass-Intensity kan du göra en grundinställning av basen i högtalarna efter önskemål. Inställning av gränsfrekvens Med reglaget Crossover Frequency har du möjlighet att ställa in gränsfrek- vensen mellan 50 Hz och 250 Hz för basåtergivningen beroende på vilka högtalare som du anslutit. För Loewe Ljudsystem skall reglaget ställas in på 250 Hz, då gränsfrekvensen ställs in i Loewe-ljudkällorna (TV). Stängning av subbashögtalaren När alla inställningar enligt “Idrifttagande och inställning“ gjorts, sätts locket på subbashögtalarens baksida åter på.

Dansk Suomi Svenska Italiano Español Nederlands Tekniska data Subbashögtalare Dimensioner subbashögtalare i cm (W x H x D) 43 x 34,5 x 43 Vikt subbashögtalare i kg 27 Digitala slutsteg 6 kanaler Princip 1 vägs bas, aktiv 250 mm; 2 vägs bas, pasivo 250 mm Nätspänning 220 – 240 Volt; 50/60 Hz Max. effektförbrukning 900 Watt Nominell effektförbrukning 170 Watt Effektförbrukning vid standby 0 Watt Basintensitet ±12 dB Överföringsområde subbashögtalare 27 Hz – 300 Hz - 6dB Överföringsområde kanaler 5 x 100 W 5 Hz – 50 kHz - 3dB Fasbrytare ja Nätbrytare ja Funktionslägesknapp ja Systemlänk Audiolink 25-pol D-Sub Line In RCA-uttag 6x: FL, Center, FR, RL, Subw, RR Avfallshantering Pappkartong och emballage Du har bestämt dig för en hållbar och tekniskt so stikerad produkt. I överensstäm- melse med nationella föreskrifter avseende avfallshantering av förpackningsma- terial, betalar vi en avgift till auktoriserade återvinningsföretag, som samlar upp förpackningsmaterial från återförsäljare. Vi rekommenderar däremot att behålla original pappkartongen och resten av förpackningsmaterialet, så att apparaten vid behov, kan transporteras på säkrast möjliga sätt. Apparaten Viktigt: EU-direktivet 2002/96/EG reglerar korrekt återtagning, hantering och återvinning av använda elektroniska utrustningar. Gamla elektroniska utrustningar måste därför avfallshanteras separat. Kasta aldrig bort apparaten i normala hushållssopor. Du kan lämna in din gamla apparat gratis hos motsvarande uppsamlingsställen eller hos din återförsäljare, om du köper en liknande ny produkt. Andra detaljer avseende återtagning (även för icke EU-länder) kan fås hos den lokala myndigheten. Impressum Loewe Technologies GmbH Industriestraße 11 D-96317 Kronach www.loewe.de Printed in Germany Redaktionsdatum 06/14-7 TB © Loewe Technologies GmbH, Kronach Alla rättigheter, även översättningar, tekniska ändringar och eventuella misstag förbehålles. Ändringar avseende design och tekniska specifikationer utan föregående kungö- relse är möjliga.
