GEBRUIKSAANWIJZING Subwoofer 800 LOEWE

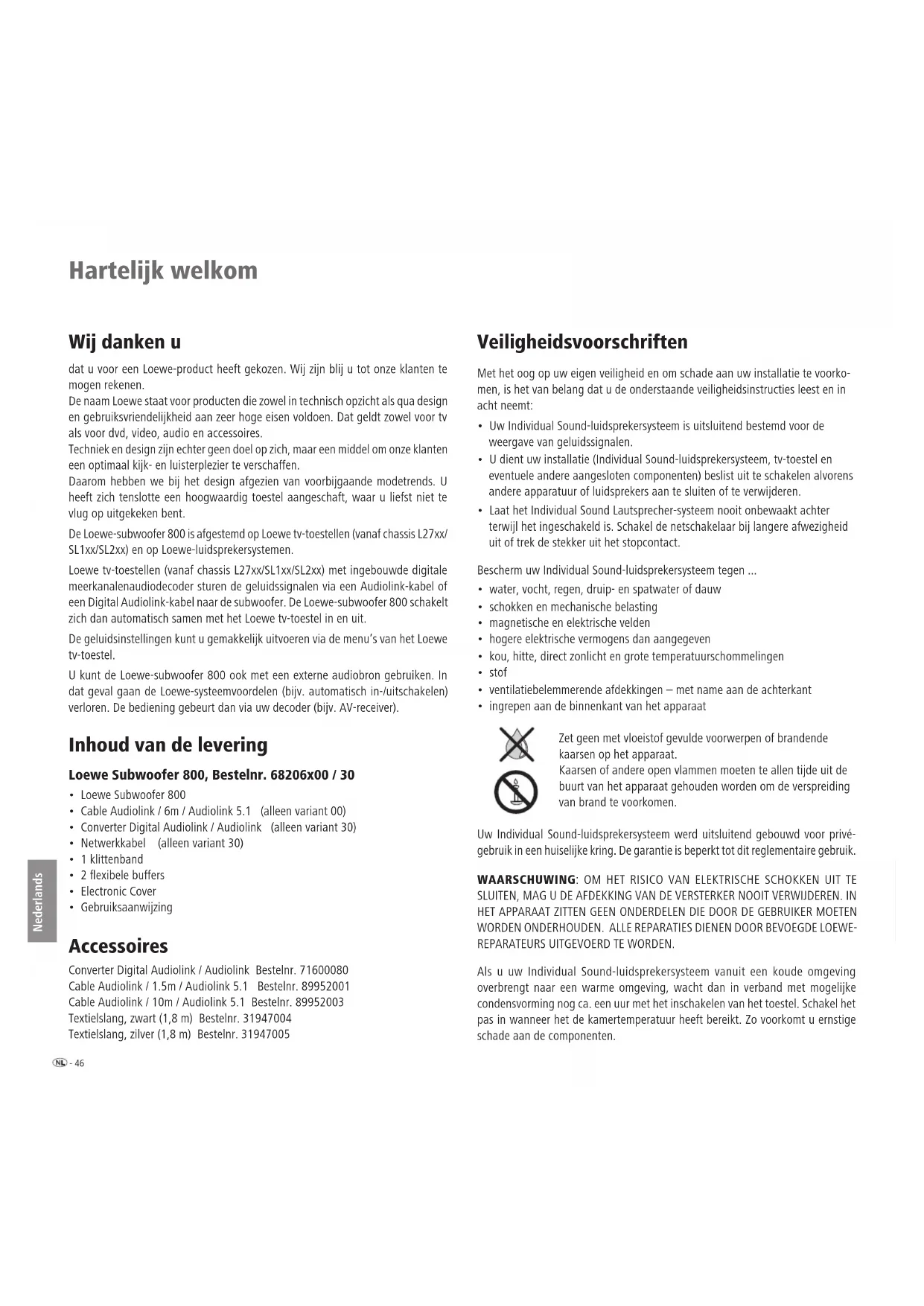

• Gebruiksaanwijzing Accessoires Converter Digital Audiolink / Audiolink Bestelnr. 71600080 Cable Audiolink / 1.5m / Audiolink 5.1 Bestelnr. 89952001 Cable Audiolink / 10m / Audiolink 5.1 Bestelnr. 89952003 Textielslang, zwart (1,8 m) Bestelnr. 31947004 Textielslang, zilver (1,8 m) Bestelnr. 31947005 Veiligheidsvoorschriften Met het oog op uw eigen veiligheid en om schade aan uw installatie te voorko- men, is het van belang dat u de onderstaande veiligheidsinstructies leest en in acht neemt:

• Uw Individual Sound-luidsprekersysteem is uitsluitend bestemd voor de weergave van geluidssignalen.

• U dient uw installatie (Individual Sound-luidsprekersysteem, tv-toestel en eventuele andere aangesloten componenten) beslist uit te schakelen alvorens andere apparatuur of luidsprekers aan te sluiten of te verwijderen.

• Laat het Individual Sound Lautsprecher-systeem nooit onbewaakt achter terwijl het ingeschakeld is. Schakel de netschakelaar bij langere afwezigheid uit of trek de stekker uit het stopcontact. Bescherm uw Individual Sound-luidsprekersysteem tegen ...

• hogere elektrische vermogens dan aangegeven

• kou, hitte, direct zonlicht en grote temperatuurschommelingen

• ventilatiebelemmerende afdekkingen – met name aan de achterkant

• ingrepen aan de binnenkant van het apparaat Zet geen met vloeistof gevulde voorwerpen of brandende kaarsen op het apparaat. Kaarsen of andere open vlammen moeten te allen tijde uit de buurt van het apparaat gehouden worden om de verspreiding van brand te voorkomen. Uw Individual Sound-luidsprekersysteem werd uitsluitend gebouwd voor privé- gebruik in een huiselijke kring. De garantie is beperkt tot dit reglementaire gebruik. WAARSCHUWING: OM HET RISICO VAN ELEKTRISCHE SCHOKKEN UIT TE SLUITEN, MAG U DE AFDEKKING VAN DE VERSTERKER NOOIT VERWIJDEREN. IN HET APPARAAT ZITTEN GEEN ONDERDELEN DIE DOOR DE GEBRUIKER MOETEN WORDEN ONDERHOUDEN. ALLE REPARATIES DIENEN DOOR BEVOEGDE LOEWE- REPARATEURS UITGEVOERD TE WORDEN. Als u uw Individual Sound-luidsprekersysteem vanuit een koude omgeving overbrengt naar een warme omgeving, wacht dan in verband met mogelijke condensvorming nog ca. een uur met het inschakelen van het toestel. Schakel het pas in wanneer het de kamertemperatuur heeft bereikt. Zo voorkomt u ernstige schade aan de componenten.47 - Deutsch English Français Italiano Español Nederlands Installatie Reinigen Reinig uw Individual Sound-luidsprekersysteem uitsluitend met een lichtjes bevochtigde, zachte en schone doek (gebruik geen bijtende of schurende reini- gingsmiddelen). Individual Sound-luidsprekersysteem installeren Basisinformatie Let op: HET ALUMINIUM OPPERVLAK VAN DE LOEWE SUBWOOFER 800 IS ZEER GEVOELIG VOOR KRASSEN EN SCHOKKEN. VERMIJD IEDER CONTACT MET SCHERPKANTIGE VOORWERPEN. PLAATS GEEN VAZEN, KAARSEN OF ANDERE VOORWERPEN OP DE SUBWOOFER.

• Plaats de subwoofer, de staande luidsprekers en de satellietluidsprekers met hun staander op een stabiele, vlakke ondergrond.

• Plaats de subwoofer en de luidsprekers niet in de buurt van warmtebronnen of in direct zonlicht.

• Bij opstelling tegen een wand, in een kast of gesloten boekenrek: houd rondom de subwoofer ca. 10 cm vrij zodat de lucht er ongehinderd omheen kan circuleren en er zich geen warmte of geluidsdruk kan opstapelen.

• Trek bij onweer de netstekker uit het stopcontact. Overspanningen door blikseminslag kunnen het toestel zowel via de antenne-installatie als via het stroomnet beschadigen.

• Ook als u langere tijd afwezig bent, mag u de netstekker niet in het stopcontact laten zitten.

• De netstekker moet gemakkelijk toegankelijk zijn, zodat het apparaat te allen tijde van het net kan worden losgekoppeld.

• Leg de luidsprekerkabels en het netsnoer zo dat ze niet beschadigd kunnen raken. Het netsnoer mag niet worden geknikt of over scherpe randen worden gelegd, er mag niet op worden gestaan en het mag niet worden blootgesteld aan chemicaliën; dat laatste geldt voor de volledig installatie. Een netsnoer met beschadigde isolatie kan stroomschokken veroorzaken en is brandgevaarlijk. Daarom moet een dergelijk beschadigd snoer door gekwaliceerd onderhouds- personeel worden vervangen alvorens het toestel opnieuw mag worden gebruikt.

• Als u de netstekker uit het stopcontact trekt, doe dat dan niet door aan de kabel te trekken. Anders kan het snoer in de netstekker beschadigd raken en kan er kortsluiting ontstaan wanneer de stekker weer in het stopcontact wordt gestoken.

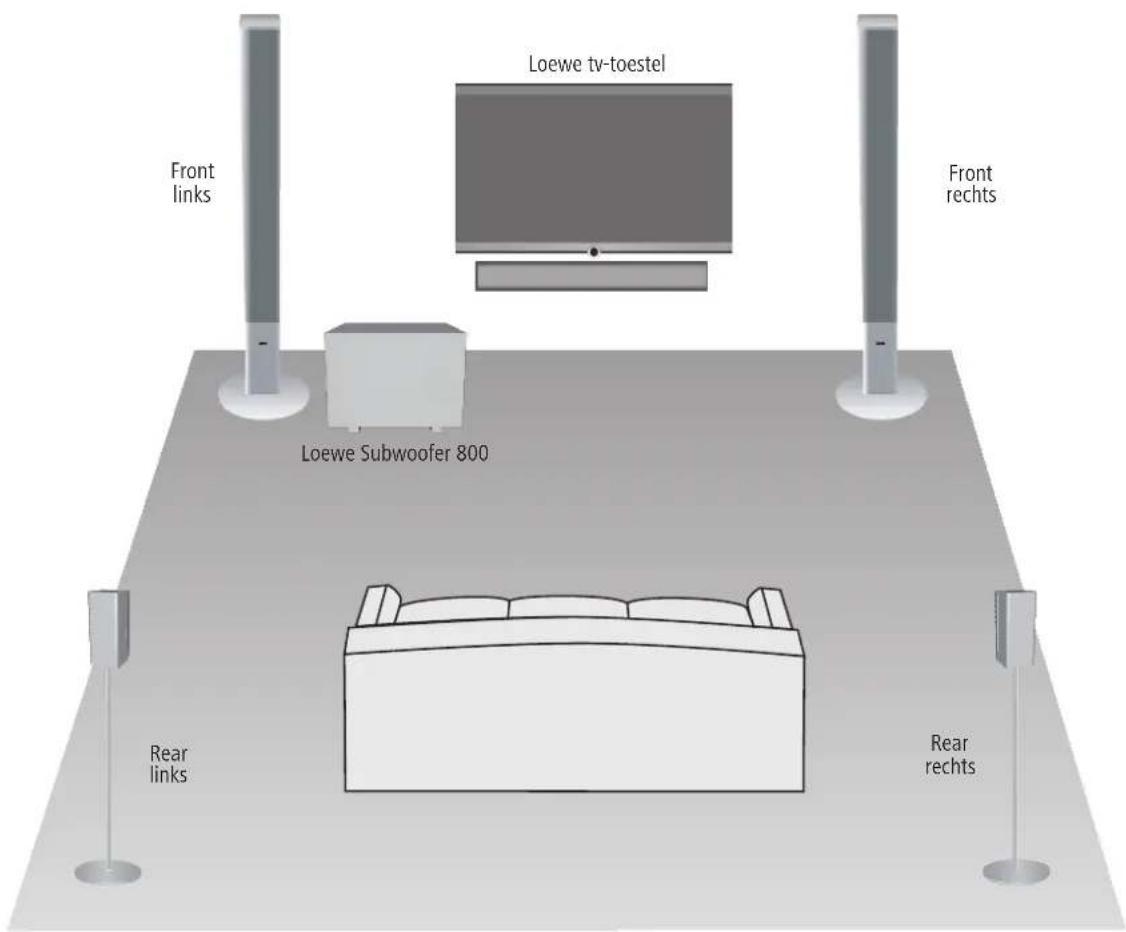

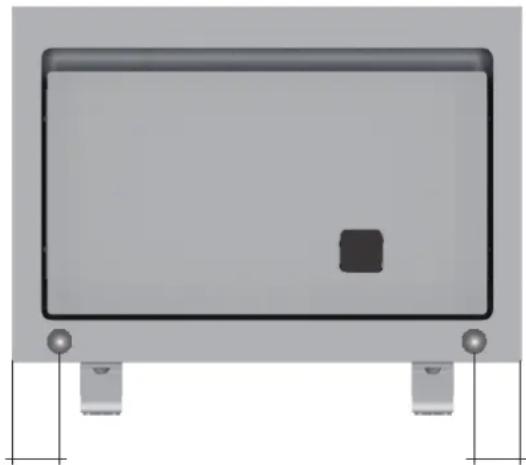

• De luidsprekers genereren magnetische strooivelden, die werkzaam zijn in de omgeving van de behuizing. Wij raden u aan een minimumafstand van > 0,5m in acht te nemen ten opzichte van magnetisch gevoelige voorwerpen/toestellen, zoals bijv. CRT-TV-toestellen, magnetische gegevensdragers enz. Subwoofer De subwoofer kunt u op een willekeurige plaats op de grond plaatsen. Wij bevelen het voorste gedeelte van de kamer aan, maar wel zo, dat de bassen vrij naar opzij en naar beneden kunnen afstralen. Let op: de luchttoevoer op de achterkant van de subwoofer mag in geen geval worden belemmerd. Houd voldoende afstand (> 10 cm) tot de vloer en de wand. Monteer de beide meegeleverde exibele buffers aan de onderkant van de achter- zijde van de subwoofer, zodat de luchttoevoer bij een onopzettelijke verschuiven tegen de muur, niet kan worden onderbroken. 20 mm 20 mm- 48 Deutsch English Français Italiano Español Nederlands Installatie Voorstel voor opstelling Front links Front rechts Rear links Rear rechts Loewe tv-toestel Loewe Subwoofer 80049 - Deutsch English Français Italiano Español Nederlands Aansluiten AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

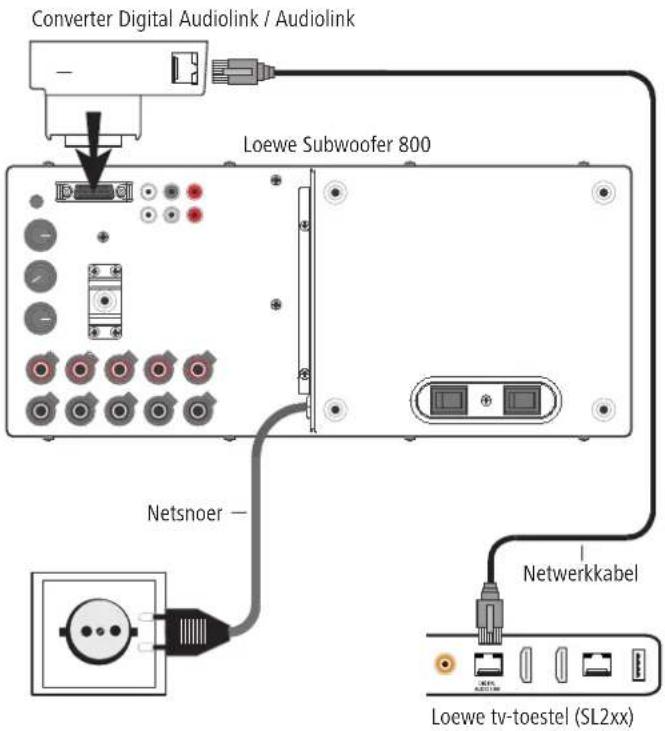

Subw Right Rear FrontOFF ON Auto Manu.Front Rear ➠ Het tv-toestel moet uitgerust zijn met een Digital Audiolink-ingang. Verwijder de afdekking op de achterkant van de subwoofer, om de instelelementen en interfaces bereikbaar te maken. Monteer de Converter Digital Audiolink / Audiolink (inbegrepen bij de levering van de Loewe Subwoofer 525, bestelnr. 68206B30) op de 25-polige Audiolink

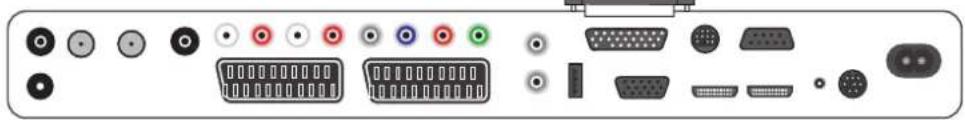

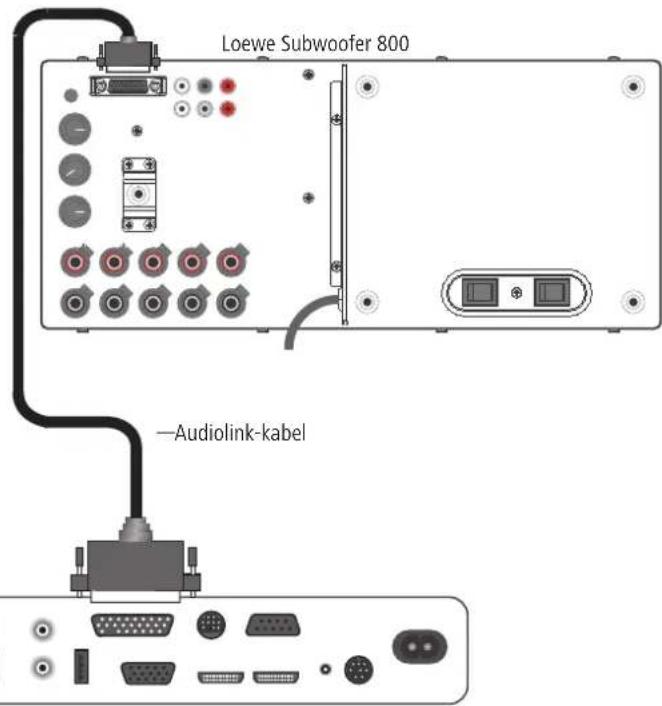

-poort van de subwoofer. Verbind de Digital Audiolink-poort van het tv-toestel met behulp van de netwerkkabel (CAT5E) met de poort van de Converter Digital Audiolink / Audiolink. Bekabeling Loewe tv-toestel (SL2xx) – Loewe Subwoofer 800 Loewe Subwoofer 800 Converter Digital Audiolink / Audiolink Netwerkkabel Loewe tv-toestel (SL2xx) Netsnoer- 50 Deutsch English Français Italiano Español Nederlands ➠ Het tv-toestel moet met een digitale meerkanalenaudiodecoder uitgerust zijn. Als het niet standaard is uitgerust met een dergelijke module, dient u zich te wenden tot uw dealer voor een passende Loewe-uitbreidingsset. Verwijder de afdekking op de achterkant van de subwoofer, om de instelelementen en interfaces bereikbaar te maken. Bevestig de Audiolink-kabel met de 25-polige stekker aan het tv-toestel en aan de subwoofer. Bekabeling Loewe tv-toestel (vanaf L27xx/SL1xx) – Loewe Subwoofer 800 Aansluiten AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

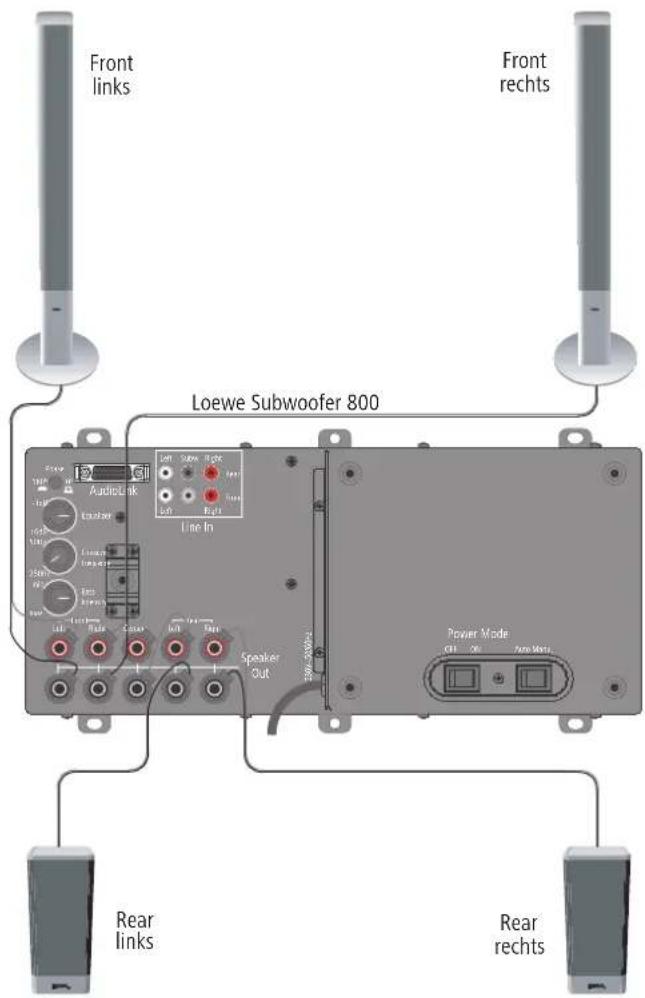

Subw Right Rear FrontOFF ON Auto Manu.Front Rear Audiolink-kabel Loewe Subwoofer 800 Loewe tv-toestel51 - Deutsch English Français Italiano Español Nederlands Aansluiten De luidsprekers op de subwoofer aansluiten Sluit de luidsprekerkabel aan op de luidspreker zoals beschreven in de installatie- handleiding. Eén van beide draden van de luidsprekerkabel is zoals gebruikelijk gemarkeerd met een zwart lijntje. Verbind deze zwart gemarkeerde draad met de zwarte schroefklem van de subwoofer (aansluitschema zie afbeelding rechts) en de zwarte klem van de luidspreker. Draai daarvoor de schroefsluiting van de betreffende klem op de subwoofer onge- veer 5 slagen naar links (in tegenwijzerzin). Steek het draaduiteinde in de schroef- klem (opzij rechtsboven) en draai de schroefklem naar rechts (in wijzerzin) dicht. De niet gemarkeerde draden verbindt u met de rode klemdraadhouders. Kabels leggen Leid alle kabels naar beneden door de gleuf in de behuizing van de subwoofer. Bundel de kabels met de bijgeleverde klittenband. Met een als accessoire verkrijgbare textielslang kunt u de kabels netjes uit de subwoofer naar buiten leiden. AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualiserCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

Subw Right Rear FrontOFF ON Auto Manu.Front Rear De subwoofer op het stroomnet aansluiten Steek de netstekker van de subwoofer in een stopcontact van 230 V AC. AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

Subw Right Rear FrontOFF ON Auto Manu.Front Rear Front links Front rechts Rear links Rear rechts Loewe Subwoofer 800- 52 Deutsch English Français Italiano Español Nederlands Inbedrijfstelling en instelling Alvorens u van start gaat met de ingebruikname en bediening, dient u na te gaan of alle kabels correct werden aangesloten. Subwoofer in-/uitschakelen Met de Power-schakelaar schakelt u de voeding (netspanning 230V/50Hz) voor de Loewe Subwoofer 800 in de stand ON in. Om de subwoofer volledig uit te schakelen, zet u de schakelaar in de stand OFF. Automatische of manuele modus Wanneer de subwoofer werd aangesloten zoals beschreven op pagina 8 en de Mode-schakelaar in de stand Auto staat, hoeft u de subwoofer niet meer afzonderlijk in en uit te schakelen. Nadat de subwoofer voor de eerste keer werd ingeschakeld, wordt hij altijd samen met het Loewe-tv-toestel automatisch in- en uitgeschakeld. Wanneer de subwoofer in combinatie met andere toestellen dan de Loewe Flat-TV wordt gebruikt, moet de Mode-schakelaar in de stand Manu. worden gezet. De subwoofer moet dan manueel met de Power-schakelaar in-/uitgeschakeld worden. Instellingen op het Loewe-tv-toestel Meld de nieuwe apparaten aan zoals beschreven in de handleiding van uw Loewe-tv-toestel onder “Gebruik van extra apparatuur“. Equalizer instellen Met de draaiknop Equalizer heeft u de mogelijkheid de laagste frequenties (20 Hz - 50 Hz) voor de basweergave te verhogen of te verlagen.

• Als de subwoofer vlak bij de hoek van de kamer staat, de draaiknop Equalizer meer richting de min draaien.

• Als de subwoorfer vlak bij een wand staat; de draaiknop Equalizer meer in de middelste stand draaien.

• Als de subwoofer vrij in de kamer staat; de draaiknop Equalizer meer richting de max draaien. Faseomschakelaar Met de faseschakelaar Phase heeft u de mogelijkheid de basweergave te verbe- teren. Deze instelling kunt u echter in combinatie met een Loewe Flat Screen (vanaf Chassis L27xx/SL1xx/SL2xx met digitale meerkanalenaudiodecoder) gemakkelijk met de afstandsbediening via het TV-menu in de geluidscomponenten-asssistent instellen (zie de gebruiksaanwijzing onder „Luidsprekersysteem instellen“). De faseschakelaar is bedoeld voor systemen, waarbij geen instelling via het televi- sietoestel mogelijk is. Wij raden u aan als volgt te werk te gaan:

• Start bijv. een DVD-weergave en selecteer een titel met basgedeelten.

• Laat de faseomschakelaar door een tweede persoon bedienen terwijl u op uw plaats zit en luistert.

• Bepaal zelf welke schakelaarstand in uw geval de betere basweergave oplevert. Basintensiteit Met de regelaar Bass-Intensity kunt u het basisvolume van de bas naar uw eigen wensen instellen. Grensfrequentie instellen Met de regelaar Crossover Frequency hebt u de mogelijkheid de grensfrequen- tie voor de basweergave in te stellen tussen 50 Hz en 250 Hz, naargelang van de aangesloten luidsprekers. Voor Loewe Audio-systemem moet de regelaar op 250 Hz worden ingesteld, aangezien de grensfrequentie in de Loewe-audiobronnen (tv-toestel) wordt ingesteld. Afdekking van de subwoofer Nadat u de instellingen onder “Inbedrijfstelling en instelling“ hebt uitgevoerd, brengt u de afdekking opnieuw aan op de achterkant van de subwoofer.
