BEDIENUNGSANLEITUNG Subwoofer 800 LOEWE

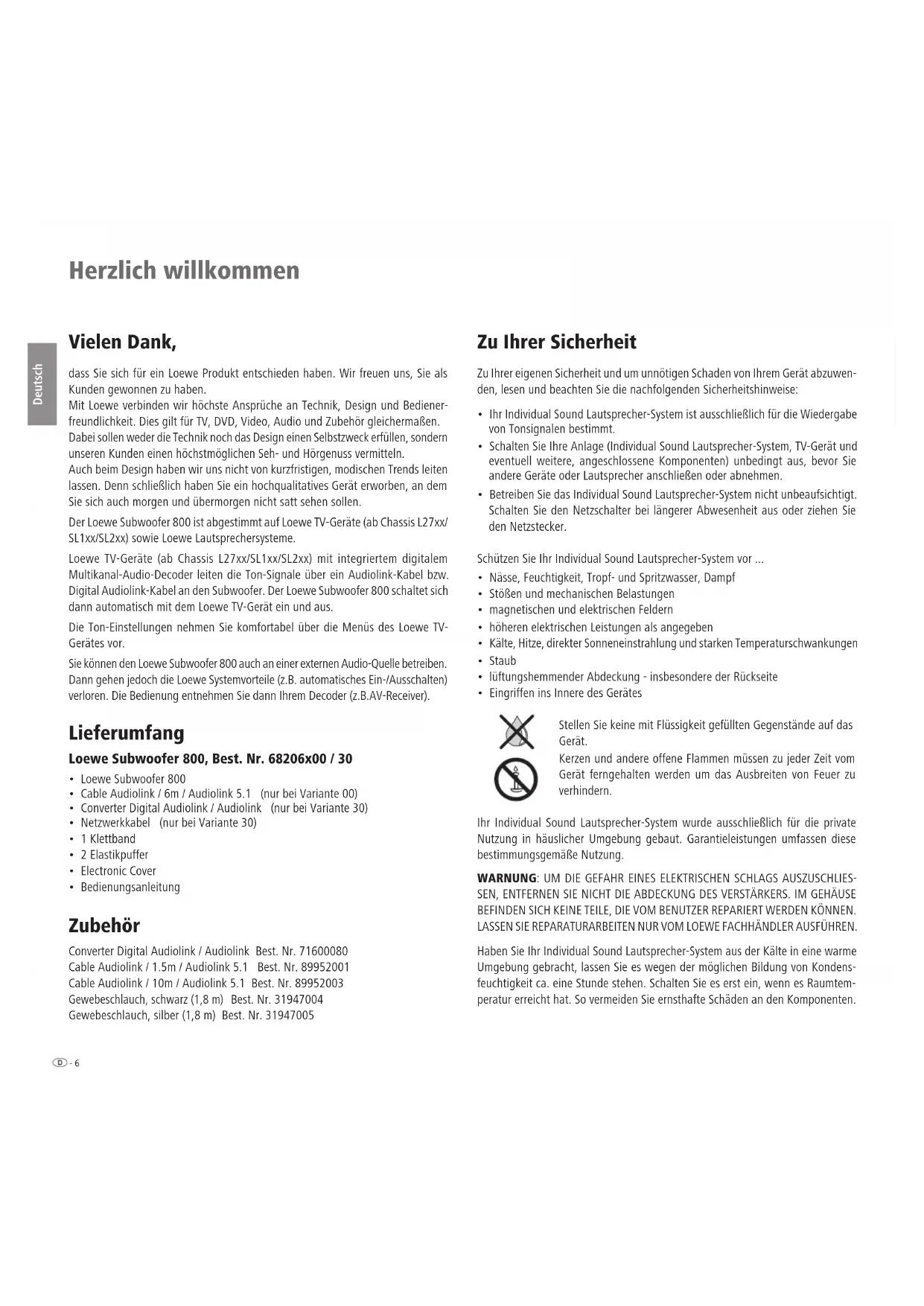

Alemdag Cad. Site Yolu No:18 Umraniye, Istanbul, TÜRKIYE Tel [phone] E-mail: [e-mail] Volco Enterprise Close Corporation Unit 8 7 on Mastiff (Road) Longlake Ext 1, Lingbro Business Park 2165 Johannesburg Tel [phone] Fax [phone] E-mail: [e-mail] © by Loewe Technologies 01.09.15- 6 Deutsch English Français Italiano Español Nederlands Herzlich willkommen Vielen Dank, dass Sie sich für ein Loewe Produkt entschieden haben. Wir freuen uns, Sie als Kunden gewonnen zu haben. Mit Loewe verbinden wir höchste Ansprüche an Technik, Design und Bediener- freundlichkeit. Dies gilt für TV, DVD, Video, Audio und Zubehör gleichermaßen. Dabei sollen weder die Technik noch das Design einen Selbstzweck erfüllen, sondern unseren Kunden einen höchstmöglichen Seh- und Hörgenuss vermitteln. Auch beim Design haben wir uns nicht von kurzfristigen, modischen Trends leiten lassen. Denn schließlich haben Sie ein hochqualitatives Gerät erworben, an dem Sie sich auch morgen und übermorgen nicht satt sehen sollen. Der Loewe Subwoofer 800 ist abgestimmt auf Loewe TV-Geräte (ab Chassis L27xx/ SL1xx/SL2xx) sowie Loewe Lautsprechersysteme. Loewe TV-Geräte (ab Chassis L27xx/SL1xx/SL2xx) mit integriertem digitalem Multikanal-Audio-Decoder leiten die Ton-Signale über ein Audiolink-Kabel bzw. Digital Audiolink-Kabel an den Subwoofer. Der Loewe Subwoofer 800 schaltet sich dann automatisch mit dem Loewe TV-Gerät ein und aus. Die Ton-Einstellungen nehmen Sie komfortabel über die Menüs des Loewe TV- Gerätes vor. Sie können den Loewe Subwoofer 800 auch an einer externen Audio-Quelle betreiben. Dann gehen jedoch die Loewe Systemvorteile (z.B. automatisches Ein-/Ausschalten) verloren. Die Bedienung entnehmen Sie dann Ihrem Decoder (z.B.AV-Receiver). Lieferumfang Loewe Subwoofer 800, Best. Nr. 68206x00 / 30

• Cable Audiolink / 6m / Audiolink 5.1 (nur bei Variante 00)

• Converter Digital Audiolink / Audiolink (nur bei Variante 30)

• Netzwerkkabel (nur bei Variante 30)

• Bedienungsanleitung Zubehör Converter Digital Audiolink / Audiolink Best. Nr. 71600080 Cable Audiolink / 1.5m / Audiolink 5.1 Best. Nr. 89952001 Cable Audiolink / 10m / Audiolink 5.1 Best. Nr. 89952003 Gewebeschlauch, schwarz (1,8 m) Best. Nr. 31947004 Gewebeschlauch, silber (1,8 m) Best. Nr. 31947005 Zu Ihrer Sicherheit Zu Ihrer eigenen Sicherheit und um unnötigen Schaden von Ihrem Gerät abzuwen- den, lesen und beachten Sie die nachfolgenden Sicherheitshinweise:

• Ihr Individual Sound Lautsprecher-System ist ausschließlich für die Wiedergabe von Tonsignalen bestimmt.

• Schalten Sie Ihre Anlage (Individual Sound Lautsprecher-System, TV-Gerät und eventuell weitere, angeschlossene Komponenten) unbedingt aus, bevor Sie andere Geräte oder Lautsprecher anschließen oder abnehmen.

• Betreiben Sie das Individual Sound Lautsprecher-System nicht unbeaufsichtigt. Schalten Sie den Netzschalter bei längerer Abwesenheit aus oder ziehen Sie den Netzstecker. Schützen Sie Ihr Individual Sound Lautsprecher-System vor ...

• Nässe, Feuchtigkeit, Tropf- und Spritzwasser, Dampf

• Stößen und mechanischen Belastungen

• magnetischen und elektrischen Feldern

• höheren elektrischen Leistungen als angegeben

• Kälte, Hitze, direkter Sonneneinstrahlung und starken Temperaturschwankungen

• lüftungshemmender Abdeckung - insbesondere der Rückseite

• Eingriffen ins Innere des Gerätes Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände auf das Gerät. Kerzen und andere offene Flammen müssen zu jeder Zeit vom Gerät ferngehalten werden um das Ausbreiten von Feuer zu verhindern. Ihr Individual Sound Lautsprecher-System wurde ausschließlich für die private Nutzung in häuslicher Umgebung gebaut. Garantieleistungen umfassen diese bestimmungsgemäße Nutzung. WARNUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS AUSZUSCHLIES- SEN, ENTFERNEN SIE NICHT DIE ABDECKUNG DES VERSTÄRKERS. IM GEHÄUSE BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER REPARIERT WERDEN KÖNNEN. LASSEN SIE REPARATURARBEITEN NUR VOM LOEWE FACHHÄNDLER AUSFÜHREN. Haben Sie Ihr Individual Sound Lautsprecher-System aus der Kälte in eine warme Umgebung gebracht, lassen Sie es wegen der möglichen Bildung von Kondens- feuchtigkeit ca. eine Stunde stehen. Schalten Sie es erst ein, wenn es Raumtem- peratur erreicht hat. So vermeiden Sie ernsthafte Schäden an den Komponenten.7 - Deutsch English Français Italiano Español Nederlands Reinigen Reinigen Sie Ihr Individual Sound Lautsprecher-System nur mit einem feuchten, weichen und sauberen Tuch (ohne jedes scharfe Reinigungsmittel). Individual Sound Lautsprecher-System aufstellen Grundsätzliches Achtung: DIE ALUMINIUM-OBERFLÄCHE DES LOEWE SUBWOOFER 800 IST SEHR KRATZ- UND STOSSEMPFINDLICH. VERMEIDEN SIE JEGLICHEN KONTAKT MIT SCHARFKANTIGEN GEGENSTÄNDEN. STELLEN SIE KEINE VASEN, KERZEN ODER ANDERE GEGENSTÄNDE AUF DEN SUBWOOFER.

• Subwoofer auf stabile, ebene Unterlage stellen.

• Subwoofer nicht in der Nähe von starken Wärmequellen oder in direktem Sonneneinfall aufstellen.

• Bei Aufstellung an einer Wand, in einem Schrank oder geschlossenem Regal: Etwa 10 cm Freiraum um den Subwoofer lassen, damit die Luft ungehindert zirkulieren kann und es nicht zu einem Wärme- und Schalldruckstau kommt.

• Bei Gewitter ziehen Sie den Netzstecker ab. Überspannungen durch Blitzein- schlag können das Gerät sowohl über die Antennenanlage als auch über das Stromnetz beschädigen.

• Auch bei längerer Abwesenheit sollte der Netzstecker abgezogen sein.

• Der Netzstecker muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann.

• Verlegen Sie die Lautsprecher- und das Netzkabel so, dass sie nicht beschä- digt werden können. Das Netzkabel darf nicht geknickt oder über scharfe Kanten verlegt, nicht begangen und keinen Chemikalien ausgesetzt werden; letzteres gilt für die gesamte Anlage. Ein Netzkabel mit beschädigter Isolation kann zu Stromschlägen führen und stellt eine Brandgefahr dar und muß daher vor weiterem Betrieb des Gerätes unbedingt von qualiziertem Service- personal ausgewechselt werden.

• Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am Steckergehäuse. Die Kabel im Netzstecker könnten beschädigt werden und beim Wiedereinstecken einen Kurzschluss verursachen.

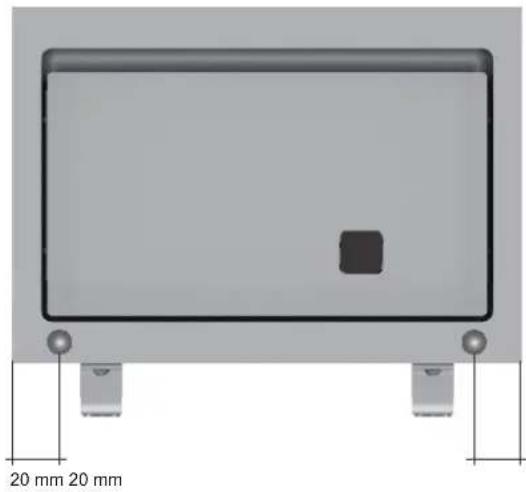

• Die Lautsprecher erzeugen magnetische Streufelder, die im Umkreis des Gehäuses wirken. Wir empfehlen einen Mindestabstand von > 0,5m zu magnetisch empndlichen Geräten, wie z.B. CRT-TV Geräten, magnetischen Datenträgern usw. Subwoofer Den Subwoofer können Sie an beliebiger Stelle auf den Fußboden stellen. Wir empfehlen den vorderen Bereich des Raumes, aber so, dass die Bässe frei seitlich und nach unten abstrahlen. Achtung: Keinesfalls darf die Luftzufuhr auf der Rückseite des Subwoofers behin- dert werden. Achten Sie auf genügend Abstand (> 10 cm) zur Wand. Montieren Sie die beiden mitgelieferten Elasitkpuffer an der unteren Rückseite des Subwoofers, damit die Luftzufuhr bei einem unbeabsichtigten Verrutschen an die Wand nicht unterbrochen werden kann. 20 mm 20 mm Aufstellen- 8 Deutsch English Français Italiano Español Nederlands Aufstellen Vorschlag für Aufstell-Lösung Front links Front rechts Rear links Rear rechts Loewe TV-Gerät Loewe Subwoofer 8009 - Deutsch English Français Italiano Español Nederlands Anschließen AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

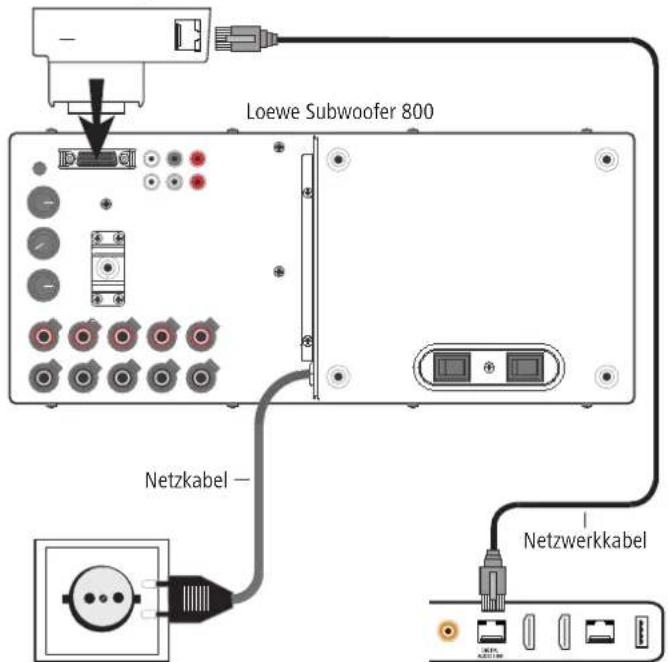

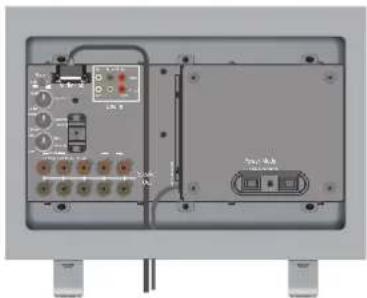

Subw Right Rear FrontOFF ON Auto Manu.Front Rear ➠ Das TV-Gerät muss mit einer Buchse Digital Audio Link ausgestattet sein. Entfernen Sie die Abdeckung an der Rückseite des Subwoofers, um die Einstell- elemente und Schnittstellen zugänglich zu machen. Montieren Sie den Converter Digital Audiolink / Audiolink (im Lieferumfang des Loewe Subwoofer 800, Best. Nr. 68206B30 enthalten) an der 25-poligen Buchse Audio Link

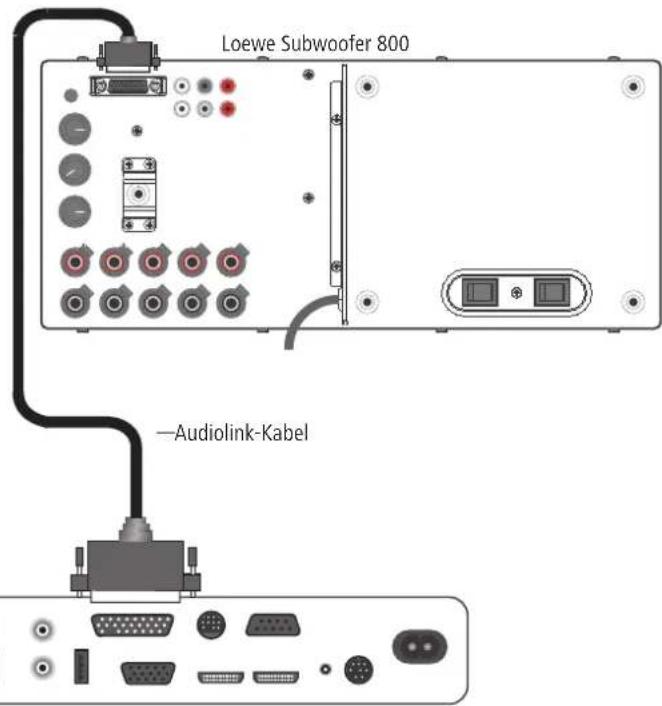

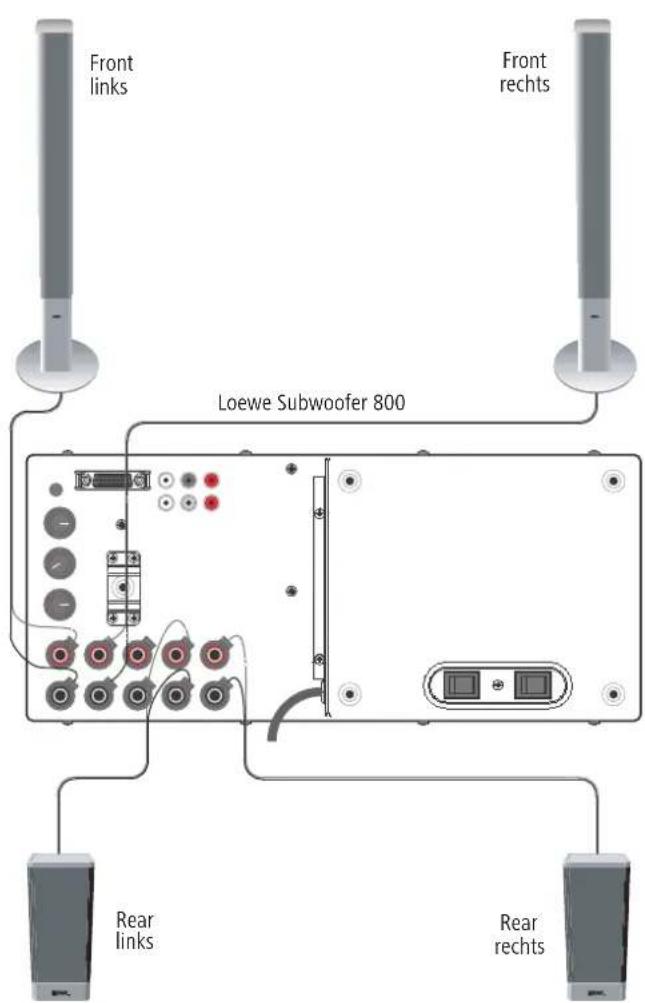

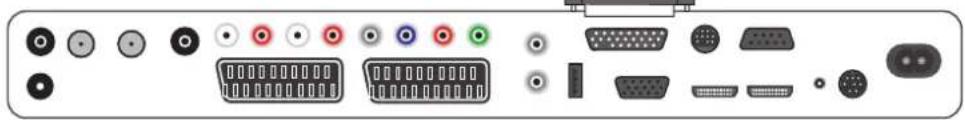

Subw Right Rear FrontOFF ON Auto Manu.Front Rear ➠ Das TV-Gerät muss mit einem integrierten digitalen Multikanal-Audio- Decoder ausgestattet sein. Falls dies nicht ab Werk der Fall ist, wenden Sie sich bitte an Ihren Händler und fragen ihn nach einem passenden Loewe Aufrüstsatz. Entfernen Sie die Abdeckung an der Rückseite des Subwoofers, um die Einstell- elemente und Schnittstellen zugänglich zu machen. Montieren Sie das Audiolink-Kabel mit dem 25-poligen Stecker am TV-Gerät und am Subwoofer. Verkabelung Loewe TV-Gerät (ab L27xx/SL1xx) – Loewe Subwoofer 800 Audiolink-Kabel Anschließen Loewe Subwoofer 800 Loewe TV-Gerät11 - Deutsch English Français Italiano Español Nederlands Anschließen Die Lautsprecher an den Subwoofer anschließen Schließen Sie das Lautsprecherkabel am Lautsprecher gemäß der entsprechenden Installationsanleitung an. Eine der beiden Adern des Lautsprecherkabels ist übli- cherweise schwarz markiert. Verbinden Sie diese schwarz markierte Ader jeweils mit der schwarzen Schraubklemme am Subwoofer (Anschlussschema siehe Abbildung rechts) und der schwarzen Klemme am Lautsprecher. Drehen Sie dazu den Schraubverschluss der jeweiligen Klemme am Subwoofer entgegen dem Uhrzeigersinn ca. 5 Umdrehungen auf. Führen Sie das Drahtende in die Schraubklemme (seitlich oben rechts) ein und drehen Sie die Schraub- klemme im Uhrzeigersinn zu. Die nicht markierten Adern verbinden Sie mit den roten Klemmen. Kabel verlegen Führen Sie alle Kabel nach unten durch den Schlitz im Gehäuse des Subwoofers hindurch. Bündeln Sie die Kabel mit dem mitgelieferten Klettband. Mit einem als Zubehör erhältlichen Gewebeschlauch können Sie die Kabel geordnet aus dem Subwoofer herausführen. AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualiserCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

Subw Right Rear FrontOFF ON Auto Manu.Front Rear Den Subwoofer an das Stromnetz anschließen Stecken Sie den Netzstecker des Subwoofers in eine Steckdose mit 230 V Wech- selspannung. AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

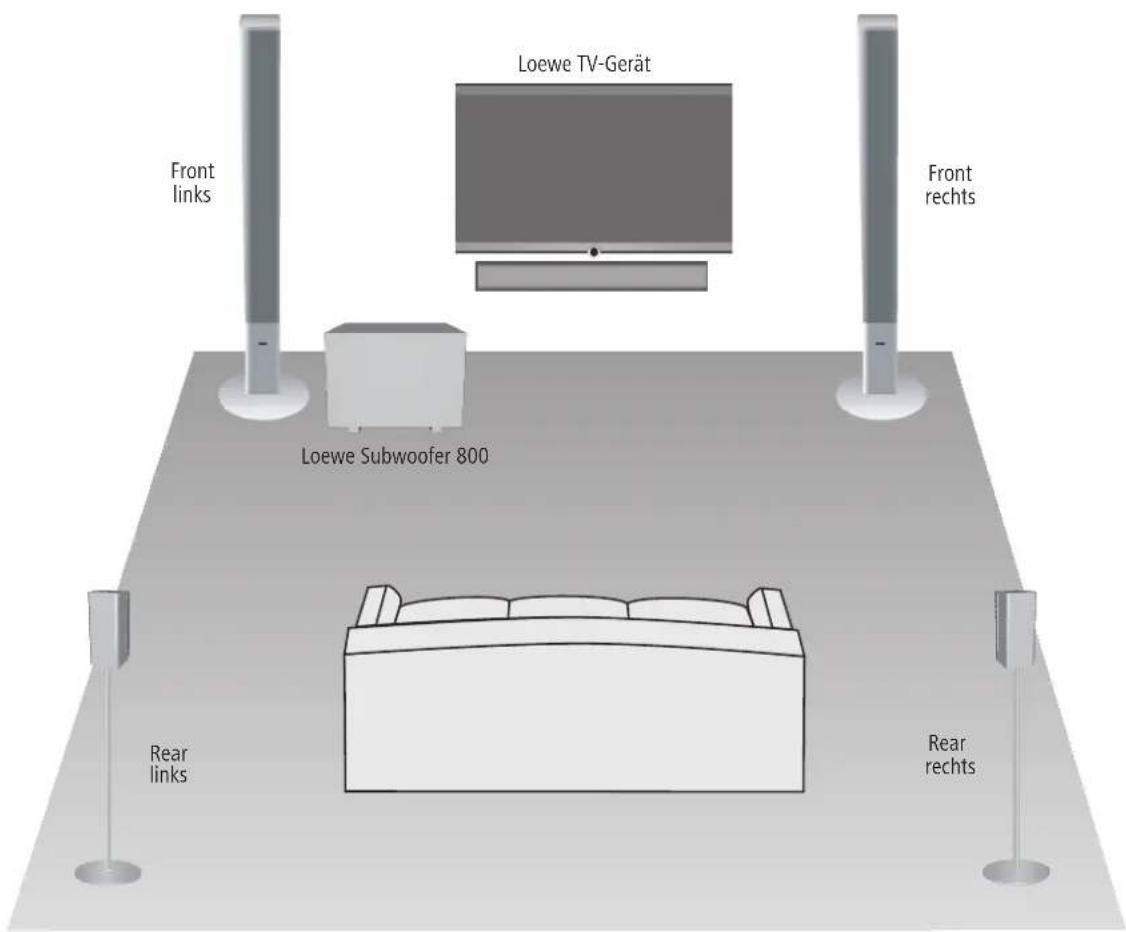

Subw Right Rear FrontOFF ON Auto Manu.Front Rear Front links Front rechts Rear links Rear rechts Loewe Subwoofer 800- 12 Deutsch English Français Italiano Español Nederlands Inbetriebnahme und Einstellung Bevor Sie mit der Inbetriebnahme und Einstellung beginnen, vergewissern Sie sich, dass alle Kabel korrekt angeschlossen sind. Subwoofer ein-/ausschalten Mit dem Power-Schalter schalten Sie die Energieversorgung (Netz 230V/50Hz) für den Loewe Subwoofer 800 in Stellung ON ein. Um den Subwoo- fer komplett auszuschalten, stellen Sie den Schalter auf OFF. Automatischer oder manueller Betrieb Ist der Subwoofer wie auf Seite 8 beschrieben angeschlossen und der Mode- Schalter ist in Stellung Auto , dann brauchen Sie den Subwoofer nicht mehr separat ein- und auszuschalten. Nach dem erstmaligen Einschalten des Subwoofers wird er zusammen mit dem Loewe TV-Gerät automatisch ein- und ausgeschaltet. Falls der Subwoofer an anderen Geräten als Loewe Flat-TV betrieben wird, so ist der Mode-Schalter in Stellung Manu. zu schalten. Der Subwoofer muss dann manuell mit dem Power-Schalter ein-/ausgeschaltet werden. Einstellungen am Loewe TV-Gerät Melden Sie die neuen Geräte wie in der Bedienungsanleitung Ihres Loewe TV Gerätes unter „Betrieb zusätzlicher Geräte“ beschrieben an. Equalizer einstellen Mit dem Drehknopf Equalizer haben Sie die Möglichkeit eine Absenkung oder Anhebung tiefster Frequenzbereiche (20 Hz - 50 Hz) für die Basswiederga- be einzustellen.

• Wenn der Subwoofer nahe der Ecke des Raumes steht, den Drehknopf Equa- lizer mehr Richtung min stellen.

• Wenn der Subwoofer nahe einer Wand steht, den Drehknopf Equalizer mehr in die Mittelstellung bringen.

• Wenn der Subwoofer frei im Raum steht, den Drehknopf Equalizer mehr Richtung max stellen. Phasen-Umschalter Mit dem Phasen-Umschalter Phase haben Sie die Möglichkeit die Bass- Wiedergabe zu optimieren. Diese Einstellung können Sie jedoch in Verbindung mit einem Loewe Flat TV-Gerät (ab Chassis L27xx/SL1xx/SL2xx mit integrierten digitalen Multikanal-Audio-Decoder) bequem per Fernbedienung über das TV- Menü im Tonkomponenten-Assistenten einstellen (siehe Bedienungsanleitung unter „Lautsprechersystem einstellen“). Der Phasen-Umschalter ist für Systeme gedacht, bei denen die Einstellung nicht per TV-Gerät möglich ist. Wir empfehlen, folgendermaßen vorzugehen:

• Starten Sie z.B. eine DVD-Wiedergabe und wählen Sie einen Titel mit Bassan- teilen aus.

• Lassen Sie von einer zweiten Person den Phasen-Umschalter betätigen, wäh- rend Sie auf Ihrem Platz sitzen und zuhören.

• Entscheiden Sie selbst, welche Schalterstellung in Ihrem Fall die bessere Basswiedergabe ergibt. Bass-Intensität Mit dem Regler Bass-Intensity können Sie die Bass-Grundlautstärke nach Ihren Wünschen einstellen. Grenzfrequenz einstellen Mit dem Drehknopf Crossover Frequency haben Sie die Möglichkeit die Grenzfrequenz für die Basswiedergabe je nach dem welche Lautsprecher Sie angeschlossen haben, zwischen 50 Hz und 250 Hz einzustellen. Für Loewe Audio-Systeme ist der Drehknopf auf 250 Hz einzustellen, da die Grenzfrequenz hier in der Signalquelle (TV-Gerät) eingestellt wird. Abdeckung am Subwoofer Nach dem Sie die Einstellungen auf dieser Seite vorgenommen haben, setzen Sie die Abdeckung an der Rückseite des Subwoofers wieder auf.

Deutsch English Français Italiano Español Nederlands Technische Daten Subwoofer Abmessungen Subwoofer in cm (B x H x T) 43 x 34,5 x 43 Gewicht Subwoofer in kg 27 Digitale Endstufen 6 Kanäle Prinzip 1 Weg, aktiv 250 mm; 2 Wege, passiv 250mm Netzspannung 220 – 240 Volt; 50/60 Hz Max. Leistungsaufnahme 900 Watt Nominale Leistungsaufnahme 170 Watt Leistungsaufnahme in Standby 0 Watt Bassintensität ±12 dB Übertragungsbereich Subwoofer 300W 27 Hz – 300 Hz - 6dB Übertragungsbereich Kanäle 5 x 100 W 5 Hz – 50 kHz - 3dB Phasenschalter Ja Netzschalter Ja Betriebsart-Schalter Ja Systemlink Audiolink 25-pol D-Sub Line In RCA-Buchse 6x: FL, Center, FR, RL, Subw, RR Entsorgung Verpackung und Karton Für die Entsorgung der Verpackung haben wir entsprechend den nationalen Ver- ordnungen ein Entgelt an beauftragte Verwerter entrichtet, die die Verpackung vom Fachhändler abholen. Dennoch empfehlen wir, den Originalkarton und das Verpackungsmaterial gut aufzubewahren, damit das Gerät im Bedarfsfall optimal geschützt transportiert werden kann. Das Gerät Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungs- gemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Elektronische Altgeräte müssen deshalb getrennt entsorgt wer- den. Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll! Sie können Ihr Altgerät kostenlos an aus- gewiesene Rücknahmestellen oder ggf. bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Impressum Loewe Technologies GmbH Industriestraße 11 D-96317 Kronach www.loewe.de Printed in Germany Redaktionsdatum 06/14-7 TB © Loewe Technologies GmbH, Kronach Alle Rechte, auch die der Übersetzung, Technische Änderungen sowie Irrtümer vorbehalten. Änderungen des Designs und der technischen Daten ohne vorherige Ankündigung möglich.- 14 Deutsch English Français Italiano Español Nederlands Welcome Thank you for choosing a Loewe product. We are happy to have you as a customer. At Loewe we combine the highest standards of technology, design and user friendliness. This applies equally for TV, DVD, video and accessories. Neither technology nor design is an end in itself, but both are intended to provide our customers with the best possible audio and visual experience. Our design is not inuenced by short-term, fashionable trends. You have, after all, purchased a high-quality piece of equipment which you do not want to get tired of looking at tomorrow or the day after. The Loewe subwoofer 800 is ne-tuned for use with Loewe TV sets (from chassis L27xx/SL1xx/SL2xx) as well as with Loewe loudspeaker systems. Loewe TV sets (from chassis L27xx/SL1xx/SL2xx) with an integrated digital multi- channel audio decoder transfer the audio signals to the subwoofer via an audiolink cable or via a digital audiolink cable. The Loewe subwoofer 800 then switches itself on and off with the Loewe TV set. The audio settings can be selected conveniently using the menus of the Loewe TV set. You can also use the Loewe subwoofer 800 along with an external audio source. However, you then lose the Loewe system advantages (e.g. automatic on/off swit- ching). In this case, see your decoder (e.g. AV receiver) for operating instructions. Scope of delivery Loewe Subwoofer 800, Order No. 68206x00 / 30
